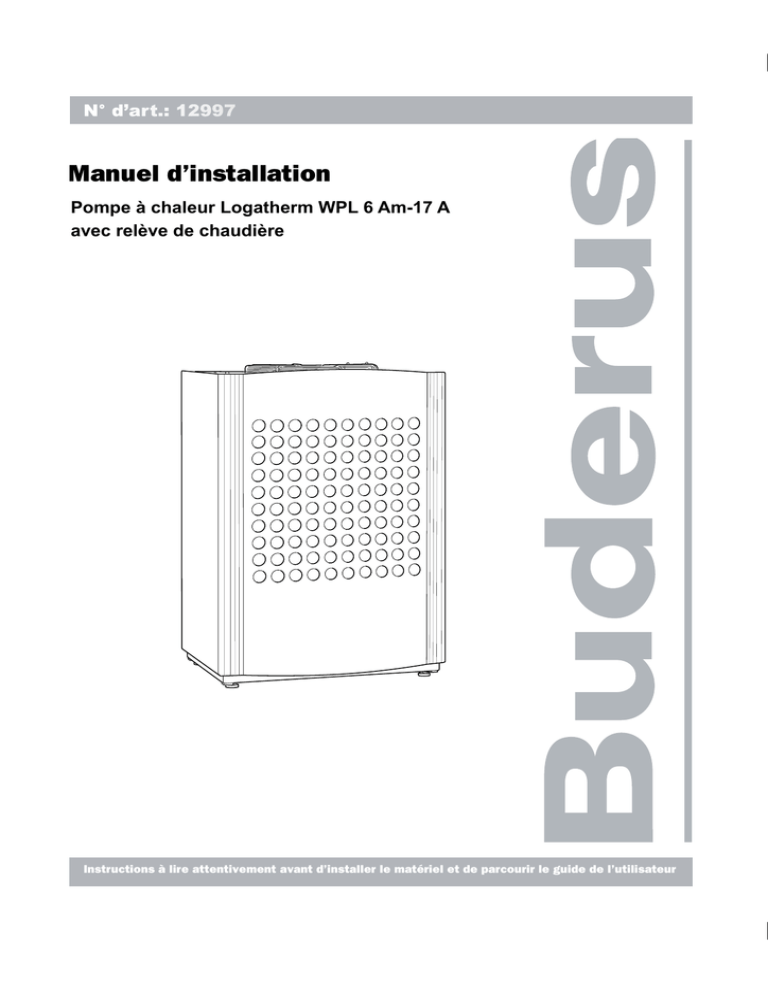

Manuel d’installation
Pompe à chaleur Logatherm WPL 6 Am-17 A
avec relève de chaudière
Instructions à lire attentivement avant d’installer le matériel et de parcourir le guide de l’utilisateur
Manuel pompes à chaleur
Buderus Logatherm WPL avec relève de chaudière
2007/06
Numéro d’article: 12997
Version 1.0
Copyright © 2007. Buderus . Tous droits réservés. Buderus se réserve le droit de modifier le produit sans avis préalable.
Table des matières
Contenu
POUR L’INSTALLATEUR ........................................................................................ 5
Informations importantes à l’intention de l’installateur .....................................................6
Liste de contrôle ............................................................................................................6
Éléments inclus à la livraison .........................................................................................7
Généralités....................................................................................................................8
Transport et stockage ...............................................................................................................................................8
Emplacement de la pompe à chaleur ........................................................................................................................8
Températures de service minimum et maximum ......................................................................................................9
Méthodes de régulation de l’unité de chauffage .........................................................................................................9
Procédure de dégivrage.............................................................................................................................................9
Emplacement des sondes de température ................................................................................................................10
CANbus ..................................................................................................................................................................11
Images détaillées des connexions .............................................................................................................................12
Dimensions, dégagement et raccordements ...................................................................14
Logatherm WPL 6 Am - 11 Am ..............................................................................................................................14
Logatherm WPL 14 A - 17 A ..................................................................................................................................15
Coffret de régulation, accessoire de la chaudière électrique/fioul ............................................................................16
Chaudière à eau chaude à double paroi .................................................................................................................16
Installation du filtre à tamis ...................................................................................................................................16
Connexion au système de chauffage ..............................................................................17
Nettoyage du système de chauffage ..........................................................................................................................17
Connexion de la pompe à chaleur au système de chauffage .....................................................................................17
Connexion de la vanne à trois voies ........................................................................................................................17
Circulateur condenseur G2 ....................................................................................................................................17
Principes de connexion ...........................................................................................................................................18
Remplissage du système de chauffage ......................................................................................................................19
Connexion à l’alimentation électrique ............................................................................20
Accessoires .............................................................................................................................................................20
Interrupteur de sécurité et défaut de mise à la terre ................................................................................................21
Fonctionnement de secours .....................................................................................................................................21
Schéma électrique Logatherm WPL 6 Am - 11 Am ................................................................................................22
Schéma électrique Logatherm WPL 14 A – 17 A ....................................................................................................23
Schéma électrique coffret de régulation .................................................................................................................24
Schéma électrique accessoire .................................................................................................................................25
Schéma des connexions externes .............................................................................................................................26
Schéma des connexions externes .............................................................................................................................27
Connexions externes pompe à chaleur .....................................................................................................................28
Connexions externes coffret de régulation ..............................................................................................................29
Connexions externes accessoire ..............................................................................................................................30
Menu installateur et ser vice (I/S) .................................................................................31
Liste des menus ..........................................................................................................32
Mise en ser vice ...........................................................................................................35
Démarrage de la pompe à chaleur..........................................................................................................................35
Démarrage .............................................................................................................................................................35
Autres réglages .......................................................................................................................................................38
Vérifications importantes à effectuer après la mise en service .................................................................................38
3
Table des matières
Horloges .....................................................................................................................39
Fonctions d’alarme ......................................................................................................40
Caractéristiques techniques ..........................................................................................41
Valeurs d'usine .......................................................................................................................................................41
Caractéristiques techniques ....................................................................................................................................44
Niveaux sonores .....................................................................................................................................................45
Tableau de résistance des sondes.............................................................................................................................45
4
Informations importantes à l’intention de l’installateur
Pour l’installateur
Le présent manuel offre à l’installateur une procédure d’installation et de mise en service
détaillée de la pompe à chaleur et, le cas échéant, du ballon ECS. L’installation comprend
un volet plomberie et un volet électricité, où vous trouverez des mesures, schémas de
câblage, menus d’installation, etc. Il est recommandé de lire attentivement le présent
manuel et d'en respecter toutes les remarques et avertissements.
Sommaire:
Informations importantes à l’intention de l’installateur
Liste de contrôle
Éléments inclus à la livraison
Généralités
Dimensions, dégagement et raccordements
Connexion de l’unité de chauffage au système de chauffage
Connexion de l’unité de chauffage à l’alimentation électrique
Connexions externes
Mise en service
Caractéristiques techniques
Remarque
Il est important que l’installateur lise également le mode d’emploi de la pompe à
chaleur. Il y trouvera les informations nécessaires pour une compréhension exhaustive de l’unité de chauffage.
5
Informations importantes à l’intention de l’installateur / Liste de contrôle
Informations importantes à l’intention de l’installateur
Ce manuel vous donne toutes les informations requises pour installer la
pompe à chaleur. Ce guide se divise en plusieurs parties suivant la chronologie de l’installation et de la mise en service.
Avant de commencer l’installation:
Il se peut que la pompe à chaleur doive être temporairement basculée
avec le compresseur vers le bas. Ne jamais la coucher ou la transporter
à l’horizontale.
Remarque
L’installation doit être confiée à du
personnel qualifié. L’installateur doit
impérativement respecter les règles et
réglementations en vigueur ainsi que
les recommandations du fournisseur.
Vérifier que les raccordements de la pompe à chaleur sont intacts et
qu’ils n’ont pas souffert pendant le transport.
Lorsque la pompe à chaleur est combinée à un système comportant
des ventilo-convecteurs, le volume d’eau utilisé est très faible. Lors
du dégivrage, la pompe à chaleur tire une partie de son énergie
du système de chauffage, ce qui le refroidit. C’est pourquoi il est
important que les ventilateurs des ventilo-convecteurs fonctionnant
durant le dégivrage soient connectés à tour de rôle à un réservoir
d’environ 100 litres.
!
Avertissement
Pour des raisons de sécurité, vous
devez débrancher l’alimentation
principale avant de travailler sur la
pompe à chaleur.
Le câblage doit être le plus court possible afin de protéger le système
d’éventuels arrêts, pendant un orage par exemple.
Remplir et purger complètement le système de chauffage avant la mise
en service.
Liste de contrôle
La liste de contrôle suivante vous donne un aperçu global de la mise en œuvre d’une installation.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Placer la pompe à chaleur sur une base stable et solide.
Installer les canalisations de départ et retour de la pompe à chaleur.
Installer l’évacuation de la pompe à chaleur.
Le cas échéant, installer le nouveau ballon ECS, la sonde d’eau chaude et la vanne à trois voies.
Installer le circulateur du condenseur G2.
En l’absence de vanne mélangeuse, en installer une.
Installer le filtre à tamis.
Connexion de la pompe à chaleur au système de chauffage.
Installer le coffret de régulation et l’accessoire de la chaudière électrique/fioul.
Installer la sonde de température ambiante, la sonde extérieure ainsi qu’une sonde d’ambiance,
le cas échéant.
Connecter la pompe à chaleur au coffret de régulation à l’aide du câblage CANbus.
Connecter l’unité de chauffage à l’alimentation électrique à l’aide d’un interrupteur de sécurité
et d’un dispositif de mise à la terre.
Remplir et purger le système de chauffage avant la mise en service.
Assurer la mise en service de l’unité de chauffage en effectuant tous les réglages nécessaires à
partir du tableau de commande.
Vérifier le circuit de chauffage avant la mise en service.
6
Éléments inclus à la livraison
Éléments inclus à la livraison
Les éléments suivants sont inclus lors de la livraison de la pompe à chaleur:
Pieds réglables
Quantity: 4
Filtre à tamis avec crible
Quantité: 1
Pinces pour circlips
Quantité: 1
Les éléments suivants sont inclus lors de la livraison de la relève de chaudière:
Coffret de régulation
Accessoire de la chaudière électrique/
fioul
Includes:
Mode d’emploi
Quantité: 1
Manuel d’installation
Quantité: 1
Sonde température de départ/réser voir
T1 avec câble
Quantité: 1
(fournie avec le coffret de régulation)
Sonde extérieure T2 avec câble
Quantité: 1
(fournie avec le coffret de régulation)
Accessoires (non fournis lors de la livraison):
(6 Am -11 Am) Double paroi: 300/160 (T3 incluse)
(14 A -17 A) Réservoir échangeur: 320 ou 520
(T3 est un accessoire)
Sonde d’ambiance T5
Câble chauffant: 2m / 30W
3m / 45W
5m / 75W
Sonde ECS (T3)
Vanne à trois voies
Circulateur G2:
6 Am-11 Am
Wilo Star RS 25/4
14 A -17 A
TOP S25/75
Vanne d’isolement pour G2 Cu 28 (2 x)
Vanne mélangeuse
Ballon ECS:
7
Généralités
Généralités
Transport et stockage
La pompe à chaleur doit toujours être transportée et stockée en position
verticale, pour ne pas endommager les suspensions internes du compresseur. Si la pompe à chaleur doit être basculée lors de l’entrée sur le
lieu d’installation, elle devra l’être pendant un laps de temps le plus court
possible.
Ne pas entreposer la pompe à chaleur à une température inférieure à 0°C.
Emplacement de la pompe à chaleur
La pompe à chaleur se trouve à l’extérieur. Elle contient un certain
nombre d’éléments sensibles. Il est important de poser la pompe sur
une surface plane et solide, par exemple, des blocs de béton posés sur
l’isolation du sol.
L’installateur doit tenir compte de la propagation du bruit lors du choix
de l’emplacement de la pompe à chaleur. Pour plus d’informations, voir
la rubrique Caractéristiques techniques/Niveaux sonores.
Le câblage entre la pompe à chaleur et le système de chauffage
existant doit être le plus court possible. Isoler les tuyaux extérieurs.
Lors du dégivrage, la pompe à chaleur produit de la condensation et
de la glace fondue. Cette eau doit impérativement être évacuée de
la pompe à chaleur vers le sol via un dispositif d’écoulement situé à
l’intérieur de la maison.
L’évacuation doit être en pente et aboutir au-dessus du dispositif
d’écoulement. Cela permet de protéger l’évacuation du gel car l’air
est puisé à l’intérieur de la maison. Lorsque l’évacuation débouche à
l’extérieur, dans les eaux de surface, elle doit être équipée d’un câble
chauffant (accessoire) permettant de prévenir le gel. Utiliser une
puissance de 10-20 W/mètre. Le câble peut être connecté aux bornes
de la pompe à chaleur. Voir Connexions externes.
La pompe à chaleur doit être installée de manière à ce que l’air puisse
circuler librement par l'évaporateur. La distance par rapport aux murs
ne peut être inférieure à 300 mm. Éviter tout emplacement présentant
des courants d’air froid car cela diminue la puissance de la pompe à
chaleur.
Ne pas placer l’unité sous une descente de toit ou à un endroit non
protégé de la neige. Dans certains cas, il peut s’avérer nécessaire
d’installer un toit de protection. Celui-ci doit alors se trouver à 1,5 m
au-dessus de la pompe à chaleur afin d’éviter toute recirculation de l’air
froid.
8
Remarque
Lorsque l’hygrométrie est élevée,
la condensation peut atteindre un
volume de 30 à 40 litres.
Généralités
Températures de service minimum et maximum
Températures de ser vice maximales
La pompe à chaleur peut fonctionner à une température de retour
maximale d’environ 59°C. Si cette valeur est dépassée, la pompe à chaleur
s’arrêtera pour des raisons de sécurité technique.
La température de départ maximum de la pompe à chaleur ou du réchauffeur
d’appoint est limitée à 65°C.
Températures de ser vice minimales
La pompe à chaleur s’arrête lorsque la température extérieure tombe sous
env. -20°C. La production de chaleur est alors entièrement prise en charge
par la chaudière électrique/fioul. La pompe à chaleur redémarre automatiquement lorsque la température extérieure atteint à nouveau env. -20°C.
Méthodes de régulation de l’unité de
chauffage
Le régulateur dispose de deux méthodes différentes pour contrôler le
dispositif de chauffage, à savoir: Régulation avec une sonde extérieure et
Régulation avec une sonde extérieure et une sonde d’ambiance..
Pour plus d’informations sur les méthodes de régulation, voir le mode
d’emploi Logatherm WPL .
Procédure de dégivrage
Le principe de dégivrage de la pompe à chaleur est connu sous le nom de
dégivrage par gaz chaud. Lors du dégivrage, le débit du circuit frigorigène
est inversé à l’aide d’une vanne quatre voies à commande électrique. Le
gaz en provenance du compresseur est véhiculé vers la partie supérieure
de l’évaporateur, entraînant la fonte de la glace située à l'extérieur. Lors
de ce processus, l’eau chaude est légèrement refroidie. Le gaz chaud est
projeté dans l'évaporateur et la sonde T11 garantit le bon fonctionnement
du processus. Le temps nécessaire au dégivrage dépend de la quantité de
glace et de la température extérieure.
Une fonction de dégivrage par ventilation est également disponible. Le
ventilateur propulse de l'air chaud vers le haut afin de prévenir le gel.
9
Généralités
Emplacement des sondes de température
T1
T2
T3
T5
T6
T8
T9
T10
T11
T12
Sonde de température de départ
Sonde extérieure
Sonde d’eau chaude (lorsque le ballon ECS est installé)
Sonde d’ambiance
Sonde de température du compresseur
Sonde de la sortie d’eau du condenseur
Sonde de l’entrée d’eau du condenseur
Sonde de température du condenseur
Sonde de température du fluide frigorigène de l’évaporateur
Sonde de température de l’air à l’évaporateur
Pompe à
chaleur
Chaudière
électrique/fioul
Ballon ECS
10
Généralités
CANbus
Les diverses cartes du régulateur Rego 800 sont connectées par le biais d’un câble
de communication, CANbus. CAN (Controller Area Network) est un système à
deux câbles permettant aux modules/cartes basées sur un microprocesseur de
communiquer entre eux. Ils sont alors connectés en série.
La pompe à chaleur dispose d’une seule carte (carte d’entrée/sortie). L’accessoire
de la chaudière électrique/fioul dispose d’une seule carte (carte d’entrée/sortie).
Les autres cartes (CPU, PSU et cartes d’entrée/sortie) se trouvent dans le coffret
de régulation.
Le câblage externe (connexion entre les cartes) peut être effectué à l’aide de
câble ELAQBY 2x2x0.6. Le câble doit être torsadé et blindé. Le tamis ne doit
être mis à la terre qu’à l’une des extrémités et au châssis (pas à une carte). La
longueur du câble ne peut dépasser 20 m.
Le câble CANbus ne peut en aucun cas être placé à côté de câbles d’alimentation
électrique. En revanche, le câblage des sondes ne présente aucun risque d’interférence.
Dans la zone des connexions de la pompe à chaleur, le câble externe CANbus doit
être placé de manière à ne pas entrer en contact avec les câbles à haute tension
(230/400V).
Avertissement
Le câble CANbus doit être blindé et installé séparément du câble d’alimentation
afin de prévenir toute interférence lors
de la communication CANbus.
Avertissement
Ne pas mélanger les connexions
12 V et CANbus! Toute tension
incorrecte (12 V ou autre) transmise
aux contacts CANbus endommagera
de manière définitive les processeurs
CANbus. Pour prévenir ceci, vérifier
que les quatre câbles sont connectés
aux contacts conformément au marquage imprimé sur les cartes de l’accessoire et de la pompe à chaleur.
Étant donné que l’alimentation 12 V doit également parcourir les différentes
cartes, la connexion entre celles-ci comporte un total de quatre câbles. Les cartes
disposent de marquages permettant de repérer les connexions 12 V et CANbus.
Tamis
Commutateur S1
Le commutateur permet de marquer le début et la fin d’une boucle
CANbus. Cela signifie que les cartes d'entrée/sortie de la pompe à chaleur
et de l’accessoire doivent être terminées par S1, qui lui-même doit être à
la position Term. S’assurer que c’est effectivement le cas et que tous les
autres commutateurs sont en position inverse.
11
Avertissement
Manipuler les circuits imprimés avec la
plus grande attention. Ils sont sensibles
aux décharges électrostatiques, ce
qui peut endommager les composants
électroniques.
Généralités
Images détaillées des connexions
Logatherm WPL 6 Am - 11 Am
Pressostat
Basse pression
Purgeur
Connexion de la
maintenance
Voyant
liquide
Condenseur
Vanne à quatre
voies
Déshydrateur
Détendeur
Clapet
antiretour
Connexion de la
maintenance
Pressostat
haute pression
Compresseur
Logatherm WPL 14 A - 17 A
Pressostat
basse pression
Vanne à quatre
voies
Connexion de la
maintenance
Clapet
antiretour
Condenseur
Détendeur
Compresseur
Bouteille anti-coup
de liquide
Pressostat haute pression
Déshydrateur
Voyant liquide
12
Connexion de la maintenance
Généralités
Connexions
électriques
Démarrage progressif Carte d’entrée/
sortie
Coffret de régulation
Logatherm 6 Am-11 Am
(au-dessus du compresseur)
Relais ordre de phase
Connexions
électriques
Démarrage progressif
Carte d’entrée/
sortie
Coffret de régulation
Logatherm 14 A-17 A
(côté gauche de la pompe à chaleur)
Carte CPU (montée sur la paroi
intérieure de la porte)
Coffret de régulation
Accessoire de la
chaudière électrique/
fioul
13
Carte PSU
Carte d’entrée/sortie
Dimensions, dégagement et raccordements
Dimensions, dégagement et raccordements
Logatherm WPL 6 Am - 11 Am
Avant
Côté gauche
Arrière
Évacuation, tube en plastique 32 mm
Entrées électriques
60
105
640
220
820
411
Dégagement requis pour l’installation de la pompe à chaleur.
La distance entre la pompe et le mur ne peut être inférieure à 300 mm.
Prévoir également un dégagement de 1000 mm devant la pompe et de 500
mm sur les côtés.
Le toit éventuel doit se trouver à 1,5 m au-dessus de la pompe à chaleur
afin d’éviter toute recirculation de l’air froid.
14
201
101
1190
165
Vers système de chauffage
(Fil interne tuyau 1)
En provenance du système de chauffage
(Fil interne tuyau 1)
Dimensions, dégagement et raccordements
Logatherm WPL 14 A - 17 A
Vue du haut
Arrière
Côté droit
Droite
Avant
1660
Gauche
1
3
2
920
695
1
2
3
Dégagement requis pour l’installation de la pompe à chaleur.
La distance entre la pompe et le mur ne peut être inférieure à 300 mm.
Prévoir également un dégagement de 1000 mm devant la pompe et de 500
mm sur les côtés.
Le toit éventuel doit se trouver à 1,5 m au-dessus de la pompe à chaleur
afin d’éviter toute recirculation de l’air froid.
15
Sortie eau du condenseur externe G25
Entrée eau du condenseur externe G25
Évacuation externe G25
Dimensions, dégagement et raccordements
Coffret de régulation, accessoire de la chaudière électrique/fioul
Ces unités doivent être montées sur les murs intérieurs, à proximité des autres composants intérieurs.
Accessoire
Coffret de régulation
Chaudière à eau chaude à double paroi
Voir la documentation relative au ballon ECS. Voir également Principes de
connexion.
Installation du filtre à tamis
La fonction du filtre à tamis est d’empêcher les impuretés de pénétrer dans
la pompe à chaleur. Par conséquent, le filtre à tamis fourni avec la pompe
à chaleur doit toujours être installé sur l’entrée du côté chaud. Il doit être
monté horizontalement et le plus près possible de la pompe à chaleur.
16
Connexion au système de chauffage
Connexion au système de chauffage
Nettoyage du système de chauffage
Il est important que toutes les opérations décrites ci-dessus soient effectuées
avant le raccordement au circuit de chauffage. S’assurer également que les tubes
utilisés ont été nettoyés avant le raccordement de manière à éviter toute contamination.
La pompe à chaleur fait partie intégrante du système de chauffage. Une eau de
mauvaise qualité dans les radiateurs/collecteurs de plancher chauffant ou la
pénétration d’air dans le circuit sont des éléments susceptibles d’endommager
la pompe à chaleur. L’oxygène entraîne l’apparition de particules corrosives
telles que de la magnétite ou des dépôts. La magnétite a un effet mordant sur les
pompes, vannes et composants de la pompe à chaleur entraînant une irrégularité
du débit, par exemple, dans le condenseur. Les systèmes de chauffage nécessitant
un remplissage régulier ou pour lesquels l’eau est encore trouble après nettoyage,
exigent un traitement particulier avant l’installation d’une pompe à chaleur (par
exemple, mise en place de filtres et de tuyaux). N’utiliser aucun additif pour le
traitement de l’eau hormis des agents permettant d’élever le niveau de pH.
Remarque
L’installation doit être confiée à du
personnel qualifié. L’installateur doit
impérativement respecter les règles et
réglementations en vigueur ainsi que les
recommandations du fournisseur.
Un échangeur de dissociation est parfois requis pour protéger la pompe à chaleur.
Connexion de la pompe à chaleur au système
de chauffage
Voir la section Dimensions, dégagement et raccordements pour plus d’informations
sur la connexion des composants de l’unité de chauffage.
En outre, pour éviter tout transfert de vibrations entre la pompe à chaleur et la
tuyauterie, il est recommandé d’équiper de flexibles l’entrée et la sortie de la
pompe à chaleur.
Pour tout raccordement de moins de 20 mètres entre la pompe à chaleur et la
maison, il est recommandé d’utiliser un tuyau en cuivre de 28 mm. Les tuyaux
doivent être isolés à l’aide d’un matériau résistant à l’humidité, par exemple
Armaflex. Les tuyaux doivent être munis de vannes de purge. Utiliser des tuyaux
extérieurs de petite longueur pour diminuer les pertes de chaleur.
Connexion de la vanne à trois voies
Connecter une vanne à 3 voies lorsqu’un ballon ECS doit être installé. Voir la description ci-contre illustrant la connexion d’une vanne à trois voies de type ESBE.
La vanne à trois voies ESBE doit être raccordée à la conduite de retour du
Port B:
système. Certaines vannes à 3 voies sont conçues pour être branchées à la
En provenance
conduite de départ. Brancher impérativement ces dernières à la conduite de
du système de
chauffage
départ
Port A:
En provenance
du ballon ECS.
Port AB: Vers la pompe à chaleur
Circulateur condenseur G2
Connecter G2 et les vannes d’isolement. Le débit passant par G2 doit être sensiblement inférieur au débit de G1.
17
Connexion au système de chauffage
Principes de connexion
Le principe repose sur la condensation liquide et un chauffage d’appoint fourni par une chaudière électrique/fioul utilisant
une vanne mélangeuse. Le régulateur contrôle la pompe à chaleur à l’aide de la sonde extérieure T2 et de la sonde de retour
T1 conformément à la courbe de chauffe définie. Quand la pompe à chaleur n’arrive plus à couvrir seule les besoins en
chauffage, la chaudière électrique/fioul vient en appoint et livre avec la pompe à chaleur la température demandée. L’eau
chaude est prioritisée et régulée par la sonde T3 située dans le réchauffeur. Pendant que l’eau chauffe dans le ballon ECS,
le système de chauffage de la pompe à chaleur est temporairement désactivé à l’aide d’une vanne à trois voies. Lorsque la
chaudière électrique/fioul est en service, elle fournit la température requise au système de chauffage. Une fois que l’eau est
chaude, la pompe à chaleur poursuit la production de chaleur.
Mode eau chaude lorsque la pompe à chaleur est désactivée:
La pompe à chaleur s’arrête automatiquement lorsque la température extérieure descend sous env. -10°C. Elle ne peut
alors plus produire d’eau chaude. L’élément électrique du ballon ECS (300/160) est ensuite automatiquement activé par le
régulateur afin de maintenir une température élevée. La température se règle à l’aide du thermostat de l’élément électrique.
Sondes connectées:
T1
T2
T3
T5
T8
T9
Sonde de température de départ
Sonde extérieure
Sonde d’eau chaude sanitaire (accessoire)
Sonde d’ambiance (accessoire)
Sonde de la sortie d’eau du condenseur
Sonde de l’entrée d’eau du condenseur
Logatherm WPL avec chaudière électrique/fioul et ballon ECS
Vanne mélangeuse
Remarque
Chauffage
Eau froide
Sonde extérieure
Eau chaude
Sonde d’ambiance,
accessoire
Vanne à trois voies
Filtre à tamis
En l’absence de ballon ECS, connecter les
tuyaux d’eau froide et d’eau chaude à la
chaudière électrique/fioul.
Q
Q
Vanne d'isolement
Sortie vanne de sécurité
Q
Vanne de contrôle motorisée
T
Sonde de température
E
Chaudière à eau chaude à double paroi avec élément
électrique
E
Chaudière fioul/Chaudière électrique
E
Pompe à chaleur
C
Vase d’expansion
W
Filtre/Tamis
G
Pompe
G
Ventilateur
W
Vanne de filtrage
W
Eau chaude sanitaire
W
Entrée/Sortie
Tuyau (la flèche indique le sens du débit)
Tuyaux croisés
Raccord en T
18
Connexion au système de chauffage
Remplissage du système de chauffage
Après le nettoyage du système de chauffage, remplir d’eau le ballon ECS.
Le système de chauffage est à présent rempli.
Procédure:
1.
2.
3.
Ouvrir et fermer plusieurs fois rapidement le robinet entre l'alimentation
d'eau froide et le circuit de chauffage.
Relever la pression sur le manomètre du vase d’expansion.
Purger le système et le remplir jusqu’à obtenir la pression adéquate.
Avertissement
Toujours remplir et pressuriser le ballon
ECS avant remplir le système de chauffage.
Quelles que soient les circonstances, ne
jamais mettre l’installation sous tension
en l’absence d’eau.
Purgeur (uniquement 6 Am -11 Am)
Logatherm WPL 6 Am - 11 Am
19
Connexion à l’alimentation électrique
Connexion à l’alimentation électrique
Vérifier que les câbles et les cartes des circuits imprimés sont intacts.
Séparer les câbles de forte intensité et ceux de faible intensité pour éviter
toute interférence avec les sondes.
Le régulateur de la pompe à chaleur est monté dans le coffret de régulation. Connecter tout équipement d’appoint à l’accessoire. Le compresseur,
le ventilateur, les sondes, les pressostats, etc. sont connectés au boîtier de
dérivation de la pompe à chaleur. Le câble entre le coffret de régulation,
l’unité d’accessoires et le boîtier électrique de la pompe à chaleur doit être
connecté selon le schéma Schéma des connexions externes.
Les sondes suivantes doivent être connectées lors de l’installation: T1
Sonde de température de départ, T2 Sonde extérieure, T3 Sonde d’eau chaude
(accessoire), T5 Sonde d’ambiance (accessoire).
Installer la sonde de température de départ T1 directement sur le tuyau de
départ.
Accessoires
Sonde d’eau chaude T3
Connecter la sonde comme indiqué à la section Connexions externes coffret
de régulation.
Sonde d’ambiance T5
La sonde d’ambiance se place au centre de la maison et doit être comme
indiqué à la section Connexions externes coffret de régulation.
Câble chauffant
Il se peut qu’un tuyau d’évacuation du collecteur de goutte de la pompe
à chaleur doive être équipé d’un câble chauffant. Voir Accessoires dans
la section Éléments inclus à la livraison pour plus d’informations sur
les longueurs. Connecter le câble chauffant comme indiqué à la section
Connexions externes pompe à chaleur..
20
Avertissement
Manipuler les circuits imprimés avec la
plus grande attention. Ils sont sensibles
aux décharges électrostatiques, ce
qui peut endommager les composants
électroniques.
Connexion à l’alimentation électrique
Interrupteur de sécurité et défaut de mise à la terre
Interrupteur de sécurité
Les installations de chauffage doivent toutes être isolées à l’aide d’un interrupteur de
sécurité.
Défaut de mise à la terre
Lorsque l’installation de chauffage doit être mise à la terre, il est recommandé d’utiliser un
dispositif propre. Respecter les réglementations en vigueur.
Fonctionnement de secours
La pompe à chaleur est équipée d’un dispositif de secours permettant au réchauffeur
d’appoint de prendre en charge la production de chaleur en cas de panne du régulateur.
Pour plus d’informations sur le fonctionnement de secours, voir le mode d’emploi.
La carte OPB est équipée d’un interrupteur, S4, qui peut être activé pour le fonctionnement
d’urgence. Voir la section Schéma électrique accessoire.
21
S1 doit être en position "Term"
pour les première et dernière
cartes de la boucle CANbus.
Vers le coffret de
régulation
Démarrage progressif
Relais potentiel
Condensateur de marche
R1:
R:
Cs:
1) Cavalier type de compresseur
Sondes
HP: Pressostat haute pression
LP: Pressostat basse pression
T6: Compresseur gaz chaud
T8: Sortie de l’eau glycolée
T9: Entrée de l’eau glycolée
T10: Condenseur
T11: Température de l’évaporateur
T12: Entrée d’air
Condensateur de démarrage
Chauffage carter
Câble chauffant, accessoire
Disjoncteurs
Ventilateur
Contacteur compresseur
Compresseur
Disjoncteur du moteur du compresseur
Vanne à quatre voies
Cr:
E3:
E4:
F1:
G3:
K1:
M1:
MB1:
Q3:
Connexion à l’alimentation électrique
Schéma électrique Logatherm WPL 6 Am - 11 Am
22
S1 doit être en position "Term"
pour les première et dernière
cartes de la boucle CANbus.
Vers le coffret de
régulation
B1:
E3:
E4:
F1:
G3:
K1:
M1:
MB2:
Q3:
R1:
S1:
HP:
LP:
T6:
T8:
T9:
T10:
T11:
T12:
23
Brun
Rouge
Bleu
Gris
Noir
Orange
Noir
Brun
Gris
Jaune vert
Basse vitesse
Logatherm 9 Am
U1:
U2:
V1:
V2:
W1:
W2:
L1:
L2:
L3:
PE:
Haute vitesse
Logatherm 14 A
1)Cavalier
Schéma du moteur de
ventilateur M2
Contrôle ordre de phase
Chauffage carter
Câble chauffant éventuel
Disjoncteurs
Ventilateur
Contacteur compresseur
Compresseur
Disjoncteur du moteur du compresseur
Vanne à quatre voies
Démarrage progressif
Interrupteur de fin
Pressostat haute pression
Pressostat basse pression
Compresseur gaz chaud
Sortie de l’eau glycolée
Entrée de l’eau glycolée
Condenseur
Température de l’évaporateur
Entrée d’air
Connexion à l’alimentation électrique
Schéma électrique Logatherm WPL 14 A – 17 A
Connexion à l’alimentation électrique
Schéma électrique coffret de régulation
Vers l’unité d’accessoires
Vers la pompe à
chaleur
Ouvrir
Cavalier
S1 doit être en position "Term"
pour les première et dernière
cartes de la boucle CANbus.
24
F1:
F2:
G1:
G2:
L1:
Q1:
S1:
S2:
S3:
K:
T1:
T2:
T3:
T5:
Disjoncteur
Disjoncteur
Circulateur du système de chauffage
Circulateur chauffage
Témoin lumineux fonctionnement/alarme
Vanne à trois voies éventuelle
Interrupteur de fin
Marche/arrêt
Interrupteur fonctionnement de secours
Chauffage d’appoint éventuel
Sonde de température de départ
Sonde extérieure
Sonde d’eau chaude éventuelle
Sonde d’ambiance, accessoire
Connexion à l’alimentation électrique
Schéma électrique accessoire
Vers le coffret de régulation
Vers le coffret de régulation
Cavalier
Do1: Démarrage chauffage d’appoint (chaudière fioul/élément électrique).
ATTENTION: Charge max. de la sortie de relais, résistive 1800 W,
inductive 600 W, cos ϕ >0,4. Lorsque la charge est plus importante,
installer un relais intermédiaire optionnel.
H1: Alarmes de l’appoint. Provoque une alarme en cas de fermeture en cours de
fonctionnement Panne du chauffage d’appoint.
Q2: Vanne mélangeuse.
S4: Interrupteur fonctionnement de secours (démarrage chaudière fioul/élément
électrique)
Fonctionnement de secours:
L’interrupteur S3 du coffret de régulation démarre la pompe G3 du
système chauffage et le circulateur du condenseur G2.
L’interrupteur S4 de l’unité d’accessoires permet de démarrer la chaudière fioul
ou l’élément électrique.
Pour utiliser le fonctionnement de secours, les câbles préinstallés de
l’interrupteur S4 doivent être connectés à la carte OPB conformément au
schéma électrique (L et Do1).
Fermer
Ouvrir
S1 doit être en position "Term"
pour les première et dernière
cartes de la boucle CANbus.
Remarque: Les éléments électriques doivent être munis d’une
protection contre les surchauffes avec thermostat intégré.
25
Ouvrir
26
Remarque: Lorsque le
fonctionnement d’urgence doit être
utilisé, la protection contre les
surchauffes de l’élément électrique
doit être munie d’un thermostat
intégré.
Interrupteur de sécurité non inclus.
Fermer
Logatherm 6 Am: 16 A
Logatherm 9 Am: 25 A
Logatherm 11 Am: 25 A
Pompe à chaleur
Interrupteur fonctionnement de secours. Interrupteur préinstallé connecté par
l’installateur en cas de nécessité.
Sonde de température de départ
Sonde extérieure
Sonde d’eau chaude, accessoire
Sonde d’ambiance, accessoire
S4:
T1:
T2:
T3:
T5:
Do1: Démarrage chauffage d’appoint (chaudière fioul/élément électrique).
ATTENTION: Charge max. de la sortie de relais, résistive 1800 W, inductive
600 W , cos ϕ >0,4. Lorsque la charge est plus importante, installer un relais
intermédiaire optionnel.
E4: Câble chauffant pour évacuation, accessoire (2 m/30 W, 3 m/45 W, 5 m/75 W
G1: Circulateur du système de chauffage
G2: Circulateur chauffage
H1: Alarmes de l’appoint
Q1: Vanne 3 voies, accessoire
Q2: Vanne mélangeuse, accessoire
K:
Contacteur élément électrique du ballon ECS
Coffret de régulation
Ouvrir
Accessoire de la chaudière
électrique/fioul
Connexion à l’alimentation électrique
Schéma des connexions externes
Logatherm 6 Am -11 Am
Ouvrir
Remarque: Lorsque le
fonctionnement d’urgence doit être
utilisé, la protection contre les
surchauffes de l’élément électrique
doit être munie d’un thermostat
intégré.
Fermer
27
Logatherm 14 A/17 A: 16 A
Interrupteur de sécurité non inclus.
H1:
T1:
T2:
T3:
T5:
S4:
E4:
G1:
G2:
Q1:
Q2:
K:
Do1:
Coffret de régulation
Ouvrir
Accessoire de la chaudière
électrique/fioul
Câble chauffant pour évacuation, accessoire
Circulateur du système de chauffage
Circulateur chauffage
Vanne 3 voies, accessoire
Vanne mélangeuse, accessoire
Contacteur élément électrique du ballon ECS
Démarrage chauffage d’appoint (chaudière fioul/élément électrique).
ATTENTION: Charge max. de la sortie de relais, résistive 1800 W, inductive 600
W, cos ϕ >0,4.
Lorsque la charge est plus importante, installer un relais intermédiaire
optionnel.
Interrupteur fonctionnement de secours. Interrupteur préinstallé connecté
par l’installateur en cas de nécessité.
Alarmes de l’appoint
Sonde de température de départ
Sonde extérieure
Sonde d’eau chaude, accessoire
Sonde d’ambiance, accessoire
Pompe à chaleur
Connexion à l’alimentation électrique
Schéma des connexions externes
Logatherm 14 A -17 A
Connexion à l’alimentation électrique
Connexions externes pompe à chaleur
Alimentation électrique:
Connecter aux bornes L1, L2, L3, N et PE (Logatherm 14 A - 17 A).
Connecter aux bornes L1, N, PE (Logatherm 6 Am - 11 Am).
CANbus:
Câble de communication reliant les cartes du coffret de régulation, de
la pompe à chaleur et de l’unité d’accessoires. Connecter aux bornes
GND, CANL, CANH et 12 V. Pour plus d’informations, voir la section
CANbus.
E4, Câble chauffant:
Il se peut que l’évacuation ECS de la pompe à chaleur doive être
équipée d’un câble chauffant. Ce dernier doit être connecté aux
bornes Do4, N. Voir section Accessoires.
Vers le coffret de régulation
28
Avertissement
Ne pas mélanger les connexions
12 V et CANbus! Toute tension
incorrecte (12 V ou autre) transmise
aux contacts CANbus endommagera
de manière définitive les processeurs
CANbus.
Remarque
S1 doit être en position Term tant ici que
sur la carte de l’unité d’accessoires.
Connexion à l’alimentation électrique
Connexions externes coffret de régulation
Alimentation électrique:
Connecter aux bornes L1, L2, L3, N et PE (Logatherm 14 A - 17 A), L3, N,
et PE (Logatherm 6 Am - 11 Am) et ensuite à la pompe à chaleur. Connecter
ensuite l’alimentation à l’unité d’accessoires via les bornes 1, N et PE.
CANbus:
Câble de communication reliant les cartes du coffret de régulation, de la
pompe à chaleur et de l’unité d’accessoires. Connecter aux bornes GND,
CANL, CANH et 12 V. Pour plus d’informations, voir la section CANbus.
T1, Sonde de température de départ: Connecter aux bornes Ai1 et GND.
T2, Sonde extérieure: Connecter aux bornes Ai2 et GND.
Avertissement
Ne pas mélanger les connexions
12 V et CANbus! Toute tension
incorrecte (12 V ou autre) transmise
aux contacts CANbus endommagera
de manière définitive les processeurs
CANbus.
T3, Sonde d’eau chaude: Accessoire. Connecter aux bornes Ai3 et GND.
T5, Sonde d’ambiance: Accessoire. Connecter si l’influence d’une sonde
d’ambiance s’avère nécessaire. Connecter aux bornes Ai4 et GND.
G1, Circulateur chauffage: Connecter aux bornes Do1 et N.
G2, Circulateur condenseur: Connecter aux bornes Do2 et N.
Q1, Vanne à trois voies: Accessoire. Connecter aux bornes L, Do3 (Ouvrir)
et N.
K:
Vers la pompe à
chaleur
Les contacteurs de l’élément électrique du ballon ECS peuvent être
connectés aux bornes Do4 et N.
Vers l’unité d’accessoires
Ouvrir
Cavalier
29
Connexion à l’alimentation électrique
Connexions externes accessoire
Alimentation électrique:
Connecter aux bornes L, N et PE.
CANbus:
Câble de communication reliant les cartes du coffret de régulation, de la
pompe à chaleur et de l’unité d’accessoires. Connecter aux bornes GND,
CANL, CANH et 12 V. Pour plus d’informations, voir la section CANbus.
Q2, Vanne mélangeuse:
Connecter aux bornes Do2 (Ouvrir), N (Neutre) et Do3 (Fermer).
Avertissement
Ne pas mélanger les connexions
12 V et CANbus! Toute tension
incorrecte (12 V ou autre) transmise
aux contacts CANbus endommagera
de manière définitive les processeurs
CANbus.
H1, Alarmes de l’appoint:
Provoque une alarme en cas de fermeture en cours de fonctionnement
Panne du chauffage d’appoint.
Do1, démarrage du chauffage d’appoint:
Connecter le câble au contacteur de la chaudière électrique ou de la
chaudière fioul. N’effectuer la connexion qu’en présence d’un ballon
ECS. Remarque: Charge max. de la sortie de relais, résistive
1800 W, inductive 600 W. Lorsque la charge est plus importante,
installer un relais intermédiaire optionnel.
Vers le coffret de régulation
Remarque
S1 doit être en position Term tant ici que
sur la carte entrée/sortie de la pompe à
chaleur.
Fermer
Ouvrir
Cavalier
30
Menu installateur et service
Menu installateur et service (I/S)
Commencer par lire la section Mise en service.
Avertissement
L’installateur dispose de ses propres menus de paramétrage, par exemple
pour la mise en service et l’entretien.
Le mode d’emploi de la pompe à chaleur contient une description détaillée
des fonctions du panneau de commande et des fonctions client se trouvant
sous Menu et Menu avancé. Lire celui-ci avant toute utilisation.
Un code d’accès à quatre chiffres est requis pour accéder aux menus I/S.
Procédure:
1.
Appuyer sur la molette de sélection pendant environ cinq secondes
pour accéder au Menu avancé.
2.
Sélectionner Niveau accès.
3.
Introduire le code à quatre chiffres à l’aide de la molette et enfoncer
cette dernière pour confirmer. Le code d’accès correspond à la date du
jour avec deux chiffres pour le mois et deux pour le jour (par exemple
0920). « Accès = service » est alors affiché. Appuyer sur la molette
jusqu’à l’entrée Menu. L’entrée Menu regroupe des fonctions client
et des fonctions I/S. Pour accéder au Menu avancé, appuyer sur la
molette pendant environ cinq secondes.
4.
Revenir au niveau client en sélectionnant Niveau accès sous Menu
avancé et en introduisant 0000 comme code d’accès.
Le régulateur enclenche automatiquement le niveau client après environ
120 minutes.
31
Le menu installateur et service (I/S)
est uniquement destiné aux installateurs. L’utilisateur ne peut y accéder
en aucune circonstance.
Liste des menus
Liste des menus
Niveau de menu le plus élevé regroupant sous deux catégories l’ensemble
des fonctions:Menu et Menu avancé. Toutes les fonctions de réglage sont
reprises dans le tableau Valeurs d’usine, voir Caractéristiques techniques.
Menu
Redémarrage rapide de la pompe à
chaleur?
Démarrage
I/S
Réglage horloge
I/S
Sondes suppl. connectées
I/S
Fonctionnement manuel
I/S
Options de l'appoint
I/S
Langue
I/S
Corriger sonde
I/S
Intervalle dégivrage ventilateur
I/S
Temps dégivrage ventilateur
I/S
Dégivrage forcé
I/S
Bloquer chauff. carter quand temp. ext. élevée
I/S
Temps mode antiblocage
I/S
Longueur buzzer d'alarme
I/S
T1 Consigne maximale
I/S
Affichage
I/S
Paramétrage température ambiante (T5)
K
Augmenter/réduire température (pas T5)
K
Augmenter/réduire paramètres température (pas T5)
I/S
Limite pour V ou H
Beaucoup plus froid/plus chaud, modifier
Plus froid/plus chaud, modifier
Températures
K
32
Liste des menus
Menu avancé
Température
Eau chaude
Température de chauffage
K
Paramétrage sonde ambiante (T5)
K
Programmes horaires
K
Saison de chauffage
K
Chauffage, durée max. de service si demande ECS
K
Prot. contre l'arrêt, passage de ECS au chauff.
I/S
Paramétrage de fonctionnement compresseur
I/S
ECS supplémentaire
K
Pic d'eau chaude sanitaire
K, I/S
Température ECS
K, I/S
Programmation ECS
K
Appoint production chauffage
I/S
Températures
Affiche les températures, entrées, sorties
Corriger sonde
I/S
Paramètres dégivrage
Paramètres T12 - T11
I/S
Température extérieure maximum
I/S
T11 Température maximum
I/S
Délai maximum
I/S
Délai après démarrage compresseur
I/S
Délai minimum entre dégivrages
I/S
Délai d'équilibrage pression compresseur
I/S
Délai d'équilibrage pression vanne 4 voies
I/S
Dégivrage forcé
I/S
Délai câble chauffant après dégivrage
I/S
Dégivrage ventilateur
Horloges
Affiche les horloges
Paramètres chauffage
supplémentaire
Retard à l'enclenchement
I/S
Appoint programmé
I/S
Options de l'appoint
I/S
Capacité électrique connectée (affiche les valeurs actuelles)
I/S
33
K, I/S
Liste des menus
Réglage horloge
Réglage date
Réglage heure
Alarme
Journal des alarmes
K, I/S
Historique alarmes
I/S
Journal des avertissements
I/S
Niveau accès
K, I/S
Rétablir valeurs d'usine
K, I/S
K
Désactiver buzzer alarme
K, I/S
Version programme
34
Mise en service
Mise en service
Remplir et purger complètement le système de chauffage avant la mise en
service. Vérifier l’absence de fuites.
En cas de connexion à un système hydraulique existant, il importe d’ouvrir
totalement le plus de radiateurs possibles. En cas de connexion à un système
de chauffage par le sol, au moins la moitié des boucles doivent être ouvertes.
En cas de connexion à un système à ventilo-convecteurs, les ventilateurs
seront d’abord mis en route puis les robinets des radiateurs seront totalement
ouverts.
Démarrage de la pompe à chaleur
1.
Brancher l’alimentation et appuyer sur l’interrupteur marche/arrêt du
panneau de commande. Une fenêtre permettant de sélectionner la langue
est affichée.
2.
Sélectionner la langue souhaitée des menus. La langue sélectionnée
devient automatiquement le réglage d’usine, elle ne sera donc pas
modifiée par l’option Rétablir valeurs d’usine. Pour modifier la langue,
sélectionner Langue sous l’entrée Démarrage. Langues disponibles:
Dansk, Deutsch, English, Français, Norsk, Suomi, Svenska, Ceština.
3.
Sélectionner Réglage horloge.
Sélectionner Réglage date pour éventuellement corriger la date (aa-mm-jj).
Sélectionner Réglage heure pour éventuellement corriger l’heure.
4.
Activer le menu installateur et service, voir Menu installateur/service.
Démarrage
Après avoir introduit le code d’accès, accéder à l’entrée Menu et sélectionner
la fonction Démarrage.
Le menu de démarrage contient tous les réglages de base du système de
chauffage. Les parcourir une à une.
Réglage horloge
Voir Démarrer la pompe à chaleur.
35
Mise en service
Sondes suppl. connectées
Le régulateur détecte les sondes supplémentaires (T3 eau chaude, T5 sondes
d’ambiance) installées et affiche celles qui sont validées via l’option Sondes suppl.
connectées.
Fonctionnement manuel
Vérifier toutes les fonctions avant de procéder à la mise en service du système de
chauffage. Les pompes et vannes peuvent être démarrées/arrêtées manuellement via
le menu Fonctionnement manuel. Sélectionner Oui pour activer la fonction.
Remarque: Pour désactiver la fonction, sélectionner Non sous l’entrée Fonctionnement manuel.
Options de l'appoint
Appoint uniquement empêche le démarrage du compresseur et du ventilateur. Le
réchauffeur d’appoint prend en charge la production de chaleur et d’eau chaude.
Bloquer l’appoint désactive la fonction de chauffage d’appoint, sauf dans les cas
suivants: mode alarme, pic ECS, ECS supplémentaire ou fonctionnement avec
chauffage d’appoint uniquement.
Remarque: Généralement, cette option n’est pas recommandée.
Langue
Cette option permet de modifier la langue définie par défaut lors du premier
démarrage de la pompe à chaleur. La langue sélectionnée devient automatiquement
le réglage d’usine, elle ne sera donc pas modifiée par l’option Rétablir valeurs d’usine.
Corriger sonde
Cette option permet de régler les sondes. Le réglage est exprimé en °C. Généralement, aucune modification de ce paramètre n’est nécessaire. La plupart du temps, la
valeur définie par défaut est la bonne. Elle peut être modifiée de 5°C vers le haut ou
vers le bas.
Inter valle dégivrage ventilateur et Temps dégivrage
ventilateur
Certains paramètres de dégivrage peuvent nécessiter une adaptation en fonction
des conditions climatiques locales. C’est particulièrement le cas dans les endroits
présentant un taux d’humidité élevé, où le ventilateur risque de geler. Le dégivrage
est obtenu par la propulsion d’air chaud vers le ventilateur.
La fonction de dégivrage du ventilateur est active lorsque le paramètre Intervalle
dégivrage ventilateur se situe entre 1 et 10, la valeur d’usine étant 1. La valeur 1
permet d’enclencher le dégivrage du ventilateur lors de chaque dégivrage standard.
Avec la valeur 3, le dégivrage du ventilateur n’aura lieu que tous les trois dégivrages.
Sélectionner la durée de dégivrage du ventilateur. La valeur définie en usine est de 1
min. Min = 1 et max = 5.
Pour désactiver la fonction, sélectionner 0 dans Intervalle dégivrage ventilateur.
La fonction de dégivrage du ventilateur ne peut fonctionner sous -5°C. Cette valeur
peut être modifiée sous l’entrée Dégivrage ventilateur du Menu avancé.
36
Mise en service
Dégivrage forcé
Dégivrage forcé est une fonction permettant d’ignorer les paramètres
d’horloge et de température lors du dégivrage. La température T11 (température du fluide frigorigène de l’évaporateur) doit être sous la valeur d’arrêt
définie pour le dégivrage.
Bloquer chauff. carter quand temp. ext. élevée
Cette fonction est enclenchée par la sonde extérieure T2. Lorsque la
température extérieure dépasse la valeur définie, le chauffage du carter
(compresseur) est désactivé. Le chauffage du carter s’enclenche lorsque
le compresseur est à l’arrêt et que la température extérieure passe sous la
valeur définie. Réglage d’usine = 10°C. Min = 5°C et max = 20°C.
Temps mode antiblocage
Pour autant qu’ils aient été inactifs au cours 24 heures précédentes, les circulateurs G1 et G2, la vanne trois voies VXV et le ventilateur sont actionnés
quotidiennement pendant une minute à l’heure définie. Réglage d’usine = 2
(c’est-à-dire 02:00). Min = 0, max = 23.
Longueur buzzer d'alarme
En cas d’alarme, le signal sonore s’enclenche pour la durée définie, à
moins qu’on ne le désactive. La valeur d’usine est de 1 minute et la durée
maximum est de 10 minutes.
T1 Consigne maximale
Par défaut, T1 est réglé sur la valeur maximale, à savoir 80°C. Il peut
devoir être réduit lorsque le chauffage par le sol constitue le seul moyen de
chauffage.
Affichage
Cette fonction permet de modifier le contraste et la luminosité de l’écran.
Le réglage d’usine est de 10 (valeur maximale) pour les deux paramètres.
Alarme lors du démarrage
Une alarme peut être générée lors du démarrage en cas de Température
basse dans le condenseur. Cela se produit lorsque l’eau de remplissage est
trop froide (inférieure à +5°C).
Vérifier le voyant liquide de la pompe à chaleur. Des bulles peuvent s’y
former pendant quelques minutes pour ensuite s’arrêter. Si les bulles
persistent, il se peut que la quantité de fluide frigorigène soit insuffisante.
37
Voyant liquide
Mise en service
Autres réglages
Passer en revue les paramètres de chauffage et d’eau chaude dans
Menu et Menu avancé et effectuer les modifications nécessaires. Par
exemple, la courbe de chauffe d’un système de chauffage par le sol doit
être inférieure au réglage d’usine. Définir les valeurs V et H appropriées.
Vérifications importantes à effectuer
après la mise en service
Pour que l’installation fournisse des performances optimales, il est
important de vérifier le débit côté chaud de la pompe à chaleur. Le
circulateur de chauffage est généralement pourvu d’un sélecteur de
vitesse. Ce dernier doit être réglé correctement afin de pouvoir pallier
les éventuelles chutes de pression dans le système. La différence de
température recommandée pour la pompe à chaleur côté chaud se situe
entre 5 et 10°C. Les débits nominaux spécifiés dans les Caractéristiques
techniques montrent une différence de 7°C en mode de fonctionnement
+7/45ºC. Lire les sondes T9 (entrée de l’eau glycolée) et T8 (sortie de
l’eau glycolée) pour vérification.
Pour ce faire, sélectionner l’option Températures dans le Menu avancé.
Lorsque la mise en service est effectuée à une température extérieure
peu élevée (sous 0°C), la différence de température doit être comprise
entre 5°C et 7°C.
À une température extérieure supérieure à 15°C, la différence de
température doit se situer entre 8°C et 10°C.
Le débit du système de chauffage doit être suffisant pour maintenir
la chaleur sur l’ensemble du radiateur et ainsi augmenter la surface
d’émission calorifique. Cela signifie que la température de départ est
retenue.
Effectuer un test, purger à nouveau le système de chauffage et remplir
d’eau froide si nécessaire. Voir Remplissage du système de chauffage.
38
Menu avancé
Horloges
Le régulateur est équipé de plusieurs horloges.
Leur statut est affiché dans le menu Horloges.
ECS supplémentaire
Affiche le temps restant avant l’obtention de l’ECS supplémentaire.
Chauffage, durée max. de ser vice si demande ECS
Affiche le temps restant avant la désactivation du mode
chauffage en cas de demandes concurrentes de production d’eau chaude.
Enclenchement appoint
Affiche le compte à rebours avant l’enclenchement du
chauffage d’appoint.
ECS, durée max. de ser vice si demande de
chauffage
Affiche le temps restant avant l’arrêt de la production
d’eau chaude en cas de demandes concurrentes de
production de chaleur.
Retardement vanne mélangeuse
Affiche le temps restant avant l’activation de la vanne mélangeuse, une fois le compte à rebours du chauffage d’appoint
terminé.
Retardement saison chauffage
Affiche le temps restant avant que la saison de chauffage
soit activée dans la pompe à chaleur.
Retard mode alarme
Après l’enclenchement d’une alarme, affiche le temps restant
avant l’activation du chauffage d’appoint.
Blocage pressostat BP
Affiche le temps restant avant que le pressostat basse
pression soit bloqué.
Démarrage compresseur
Affiche le temps restant avant le démarrage du compresseur.
Blocage influence de la sonde d'ambiance
Affiche le temps restant avant que la sonde d’ambiance
soit bloquée.
Retard avant dégivrage
Affiche le temps restant avant de pouvoir procéder à un
dégivrage.
Pic d'eau chaude sanitaire
Affiche le temps restant avant l’activation du pic d’eau
chaude.
Delta (T12 - T11) atteint
La pompe à chaleur calcule à intervalles réguliers la différence entre T12 et T11. Le résultat est comparé au point de
consigne calculé en fonction de la température extérieure
et des paramètres de l’entrée Paramètres dégivrage\Paramètres T12 - T11\Différence à +10°C /0°C /-10°C. L’horloge
démarre lorsque la différence dépasse le point de consigne.
Dans ce cas et lorsque le compte à rebours est terminé, la
fonction de dégivrage continu peut être enclenchée.
ATTENTION: Pour pouvoir démarrer le dégivrage, le
compte à rebours du Retard avant dégivrage doit également
être terminé.
Inter valle pour pic ECS
Affiche le temps restant avant le prochain pic d’eau
chaude.
Dégivrage
Affiche le temps restant avant de pouvoir procéder au
dégivrage de l’évaporateur.
Câble chauffant
Affiche le temps restant avant l’activation du câble chauffant
situé dans l’évacuation de la pompe à chaleur.
39
Menu avancé
Fonctions d’alarme
Fonctions sous Alarme:
Journal des alarmes
Historique alarmes
Journal des avertissements
Les alarmes et avertissements sont décrits dans le mode d’emploi.
Le niveau Client permet d’accéder aux informations du journal des alarmes.
L’installateur peut en plus:
Effacer le Journal des alarmes
Lire des informations dans Historique alarmes
Lire des informations dans Journal des avertissements
Effacer le Journal des avertissements
Historique alarmes
Informations alarmes
Les alarmes sont enregistrées par ordre chronologique. Tourner la molette
pour accéder aux informations sur l’alarme la plus récente. Continuer à
tourner pour visualiser les alarmes précédentes.
Ces informations sont constituées d’un en-tête suivi de détails concernant
l’heure de l’alarme, la température des sondes et le statut de chaque sortie
au moment où l’alarme s’est déclenchée.
Journal des avertissements
Le journal des alarmes est trié chronologiquement.
Une fois la mise en service terminée, il peut s’avérer opportun de supprimer
le Journal des avertissements et le Journal des alarmes.
40
Caractéristiques techniques
Caractéristiques techniques
Valeurs d'usine
Ce tableau affiche la valeur d’usine (valeur F) des paramètres moidifiables par le client (K)
via Menu et Menu avancé. L’installateur peut accéder aux fonctions de niveau installateur/
service (I/S) situées sous Menu et Menu avancé après avoir changé le niveau d’accès.
Menu
Redémarrage rapide de la pompe à
chaleur?
Niveau
Valeur F
I/S
Non
Menu
--"--\Réglage horloge
I/S
dd-mm-jj
--"--\ --"--\Réglage heure
I/S
hh:mm:ss
Valeur F
--"--\ --"--\Contraste
I/S
10
--"--\ --"--\Luminosité
I/S
10
Paramétrage température ambiante (T5)
K
20,0ºC
Augmenter/réduire température (pas T5)
K
=
--"--\Affichage
Démarrage
--"--\ --"--\Réglage date
Niveau
--"--\Sondes suppl. connectées
Augmenter/réduire paramètres température (pas T5)
--"--\ --"--\T3 validé (T3)
I/S
Non
--"--\Limite pour V ou H
I/S
10ºC
--"--\ --"--\T5 validé (T5)
I/S
Non
--"--\Beaucoup plus froid/plus chaud, modifier
I/S
8%
--"--\Plus froid/plus chaud, modifier
I/S
3%
--"--\Fonctionnement manuel
I/S
Non
K
0h
ECS supplémentaire
--"--\Options de l'appoint
--"--\ --"--\Seulement l'appoint?
I/S
Non
--"--\ --"--\ Bloquer l'appoint?
I/S
Non
--"--\Langue
I/S
Sélectionné
--"--\Corriger sonde
I/S
0
--"--\Intervalle dégivrage ventilateur
I/S
1 fois
--"--\Temps dégivrage ventilateur
I/S
1,0 min
--"--\Dégivrage forcé
I/S
Non
--"--\Bloquer chauff. carter quand temp. ext.
élevée
I/S
10,0ºC
--"--\Temps mode antiblocage
I/S
02:00
--"--\Longueur buzzer d'alarme
I/S
1 min
--"--\T1 Consigne maximale
I/S
80ºC
41
Caractéristiques techniques
Menu avancé
Menu avancé
Niveau Valeur F
Température
EC (T3)
--"--\Température de chauffage
--"--\ECS supplémentaire
--"--\ --"--\Courbe de chauffe
K
V=20,0ºC,
H=55,2Cº
--"--\ --"--\Hystérésis
--"--\ --"--\ --"--\Maximum
K
16,0ºC
--"--\ --"--\ --"--\Minimum
K
4,0ºC
--"--\ --"--\ --"--\Facteur temps
K
10
--"--\ --"--\Nombre d'heures
K
0
--"--\ --"--\Température d'arrêt
K
65,0ºC
--"--\ --"--\Intervalle
K
0 jour
--"--\ --"--\Heure début
K
03:00
I/S
65,0°C
I/S
59,0°C
--"--\Pic d’eau chaude sanitaire
--"--\ --"--\Température d'arrêt
--"--\Paramétrage sonde ambiante (T5)
--"--\ --"--\Paramétrage température ambiante
K
Niveau Valeur F
20,0ºC
--"--\Température ECS
--"--\ --"--\Influence de la sonde d’ambiance
--"--\ --"--\T8 Arrêt production ECS
--"--\ --"--\ --"--\Facteur de changement
K
5,0
--"--\ --"--\En mode compresseur
--"--\ --"--\ --"--\Délai de blocage
K
4h
--"--\ --"--\ --"--\T3 Température d'enclenchement
I/S
49,0°C
--"--\ --"--\ --"--\T9 Température d'arrêt
I/S
54,0°C
--"--\Programmes horaires
--"--\ --"--\Programme chauffage
--"--\ --"--\En mode chauffage d'appoint seul
--"--\ --"--\ --"--\Jour et heure
K
Arrêt
--"--\ --"--\ --"--\T3 Température d'arrêt
I/S
56°C
--"--\ --"--\ --"--\Changement de température
K
-10ºC
--"--\ --"--\ --"--\T3 Hystérésis
I/S
1,0°C
K
Arrêt
--"--\ --"--\ECS, durée max. de service si demande
de chauffage
K
30 min
K
-10ºC
--"--\Programmation ECS
K
Arrêt
--"--\--"--\ T3 Décalage d'enclenchement
I/S
5,0ºC
--"--\--"--\ T3 Hystérésis
I/S
2,0ºC
I/S
0,0
--"--\ --"--\Délai pour différence de température
atteinte
I/S
60 s
--"--\ --"--\Différence à +10°C
I/S
12ºC
--"--\ --"--\Différence à 0°C
I/S
8ºC
--"--\ --"--\Différence à -10°C
I/S
6ºC
--"--\Température extérieure maximum
I/S
13ºC
--"--\T11 Température maximum
I/S
20ºC
--"--\Délai maximum
I/S
15 min
--"--\Délai après démarrage compresseur
I/S
10 min
--"--\ --"--\Vacances
--"--\ --"--\--"--\Date
--"--\ --"--\--"--\Changement de température
--"--\Saison de chauffage
--"--\Chauffage d’appoint dans ballon ECS
--"--\ --"--\Limite saison de chauffage
K
18ºC
--"--\ --"--\Retard
K
4h
--"--\--"--\Limite démarrage direct
K
10ºC
Températures
--"--\Chauffage, durée max. de service si
demande ECS
--"--\Prot. contre l'arrêt, passage de ECS au
chauff.
K
20 min
I/S
300 s
--"--\Corriger sonde
Paramètres dégivrage
--"--\Paramètres T12 - T11
42
Caractéristiques techniques
Menu avancé
Niveau
Valeur F
--"--\Délai minimum entre dégivrages
I/S
30 min
--"--\Délai d'équilibrage pression compresseur
I/S
0s
--"--\Délai d'équilibrage pression vanne 4 voies
I/S
0s
--"--\Dégivrage forcé
I/S
Non
--"--\ Délai câble chauffant après dégivrage
I/S
15 min
Menu avancé
Niveau
Valeur F
--"--\Réglage date
K
dd-mm-jj
--"--\Réglage heure
K
hh:mm:ss
I/S
Non
I/S
Non
Niveau accès
K, I/S
K (0)
Rétablir valeurs d'usine
K, I/S
Non
K
Non
Réglage horloge
Alarme
--"--\Journal des alarmes
--"--\ --"--\Effacer journal alarmes?
--"--\Journal des avertissements
--"--\Dégivrage ventilateur
--"--\ --"--\Effacer journal des avertissements?
--"--\ --"--\Intervalle dégivrage ventilateur
I/S
1 fois
--"--\ --"--\Temps dégivrage ventilateur
I/S
1,0 min
--"--\ --"--\Température limite
I/S
-5ºC
--"--\Retard à l'enclenchement
I/S
60 min
--"--\Appoint programmé
I/S
Arrêt
--"--\ --"--\Seulement l'appoint?
I/S
Non
--"--\ --"--\ Bloquer l'appoint?
I/S
Non
--"--\ --"--\Retardement vanne mélangeuse
I/S
20 min
--"--\ --"--\Zone neutre
I/S
1,0°C
--"--\ --"--\ --"--\Extension signal augmentation
I/S
1
--"--\ --"--\ --"--\Extension signal réduction
I/S
1
--"--\ --"--\ --"--\Temp. démarrage limitation
vanne mélangeuse
I/S
47°C
--"--\ --"--\ --"--\Forcer fermeture vanne
mélangeuse
I/S
48°C
--"--\ --"--\Limitation en cas d'augmentation de
température
I/S
oui
--"--\ --"--\Temps de limitation
I/S
20 s
Paramètres chauffage supplémentaire
Désactiver buzzer alarme
--"--\Options de l'appoint
--"--\Paramètres vanne mélangeuse
--"--\ --"--\Extension délai de fonctionnement
--"--\ --"--\Température max. de l'appoint
43
Caractéristiques techniques
Caractéristiques techniques
Modèle Logatherm WPL
6 Am
9 Am
11 Am
14 A
17 A
Puissance émise/ fournie à +7/35°
kW
5,5 / 1,5
7,1 / 2,1
8,8 / 2,3
12,9 / 3,3
14,3 / 3,9
Puissance émise/ fournie à +7/45°
kW
5,1 / 1,7
6,9 / 2,5
8,5 / 2,8
12,5 / 4,0
14,1 / 4,7
Débit nominal fluide caloporteur
l/s
0,19
0,29
0,34
0,47
0,55
Chute de pression interne fluide caloporteur
kPa
5
6
7
7
8
m³/h
2200
2200
2200
5500
5500
A
0,44
0,44
0,44
0,7 (400V N3)
Débit d'air
Consommation électrique ventilateur
Alimentation électrique
230V 1N~
Ampérage fusible
AT
16
25
25
Compresseur
0,7 (400V N3)
400V 3N~
16
16
Défilement
Température de sortie max. du fluide
caloporteur
ºC
65
Remplissage fluide frigorigène R-407C
kg
Connexion système primaire
mm
Fil interne tuyau 1
Dimensions (LxPxH) 1)
mm
820x640x1190
Poids
kg
1.8
1.9
Système de dégivrage
3.2
3.3
G25 externe
Gaz chaud avec vanne quatre voies
140
920x705x1660
145
155
Couleur
160
Champagne
Revêtement extérieur
Plaque en émail galvanisé
Les puissances de sortie à +7/35º et +7/45º sont établies suivant la norme EN 14511.
1)
Dimensions hors pieds (20 à 30 mm en fonction du réglage)
Coffret de régulation et unité d’accessoires de la chaudière électrique/fioul
Dimensions
Coffret de régulation (LxPxH)
mm
335x112x296
Unité d’accessoires (LxPxH)
mm
255x100x180
44
Caractéristiques techniques
Niveaux sonores
Pompe à
chaleur
Le tableau établit les niveaux de pression sonore.
Niveau de pression sonore:
Le niveau de pression sonore correspond au niveau
sonore perçu à 1 mètre de la pompe à chaleur par une
oreille située à une hauteur de 1,8 mètre. La mesure a été
prise dans une pièce sans écho, à une température extérieure de +7°C et une température de départ de 50°C.
Exemple:
Pour une pompe installée à l’extérieur, le niveau sonore
augmentera de 6 dBa à chaque mètre supplémentaire.
Tableau de résistance des
sondes
Ce tableau présente la résistance des sondes à différentes
températures.
45
Niveau de pression
sonore dBa
6 Am
53
9 Am
53
11 Am
53
14 A
59
17 A
59
Exemple
Logatherm
6 Am
Logatherm
14 A
Distance
dBa
dBa
1 mètre
53
59
2 mètres
47
53
4 mètres
41
47
8 mètres
35
41
Température (ºC)
kΩ
-40
154,300
-35
111,700
-30
81,700
-25
60,400
-20
45,100
-15
33,950
-10
25,800
-5
19,770
0
15,280
5
11,900
10
9,330
15
7,370
20
5,870
25
4,700
30
3,790
35
3,070
40
2,510
45
2,055
50
1,696
55
1,405
60
1,170
65
0,980
70
0,824
75
0,696
80
0,590
85
0,503
90
0,430
EC Declaration of conformity
According to EC directives
Low voltage directive (LVD) 2006/95/EC
Electromagnetic Compatibility (EMC) 89/336/EEC, 92/31/EEC, 93/68/EEC
Product:
Brand name:
Model:
Manufacturer:
Address:
Telephone/Fax:
Air/water heat pump
Buderus
Logatherm WPL 6-11AM, 14-17A, AW Central
Electric heater 9-13,5kW
IVT Industrier AB
Box 1012, SE-573 28 Tranås, Sweden
+46 (0)140 38 41 00 / +46 (0)140 17890
The manufacturer declares that the product conforms with aforementioned directives and is
designed according to the following standards:
EN 60 335-1:02 + A11
EN 60 335-2-40:03 + A11, A12
EN 60 335-2-21:02 + A1
SS 4330789
Safety of household appliances
Particular requirements for electrical heat pumps
Particular requirements for storage water heaters
Particular requirements for electrical boilers
EN 55 014-1:00 + A1,A2
EN 61 000-3-11:00
EN 61 000-3-2:00
EN 61 000-3-3:95 + A1
EN 55 014-2:97 + A1
EMC emissions
EMC voltage fluctuations (above 16A)
EMC harmonic currents (max 16A)
EMC voltage fluctuations (max 16A)
EMC immunity
The product is manufactured under a production control system, which guarantees
conformity between the manufactured products and technical data.
Installation, connection, maintenance and usage should take place in accordance with the
product’s instructions and design, which are described in the manufacturer's technical
documentation as well as according to practice.
In accordance with the EC declaration of conformity, the product must not be modified
without the manufacturer's permission. If this occurs, this documented EC declaration ceases
to apply and the product’s owner is considered to be the manufacturer and must verify and
draw up an addendum to the EC declaration and file technical data for the inspection
authority.
The product is CE-marked.
2007-06-25
Sabine Zeiner
MD
