Les câbles réseau

Câble réseau
ANNEXE 1

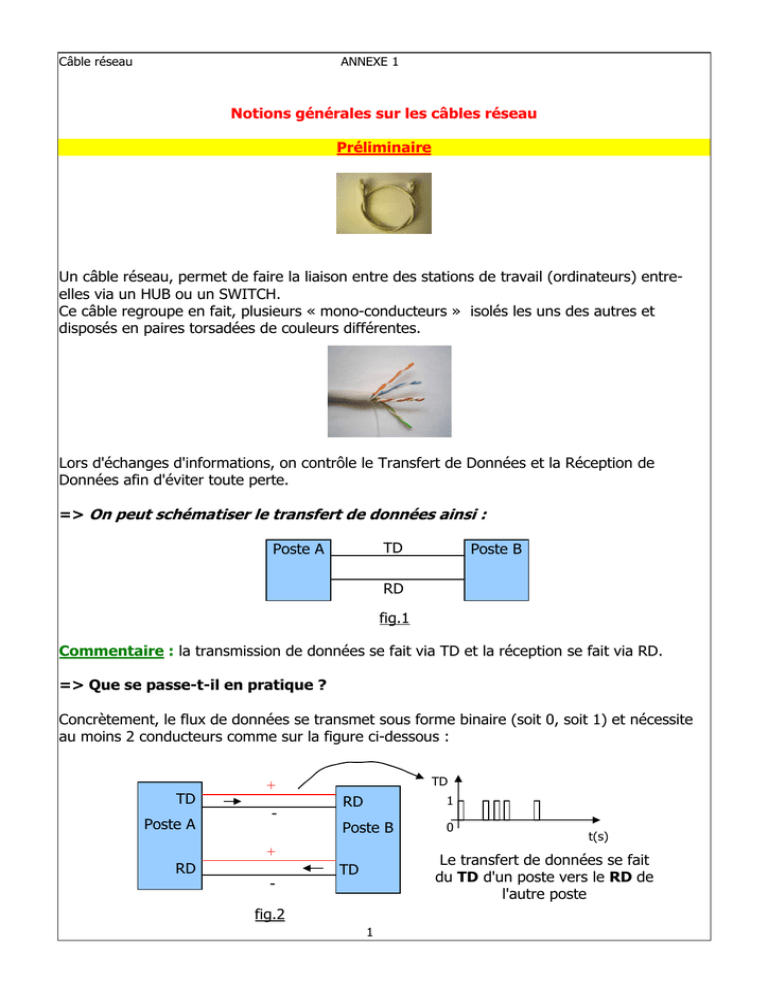

Notions générales sur les câbles réseau
Préliminaire
Un câble réseau, permet de faire la liaison entre des stations de travail (ordinateurs) entreelles via un HUB ou un SWITCH.
Ce câble regroupe en fait, plusieurs « mono-conducteurs » isolés les uns des autres et
disposés en paires torsadées de couleurs différentes.
Lors d'échanges d'informations, on contrôle le Transfert de Données et la Réception de
Données afin d'éviter toute perte.
=> On peut schématiser le transfert de données ainsi :
TD
Poste A
Poste B
RD
fig.1
Commentaire : la transmission de données se fait via TD et la réception se fait via RD.
=> Que se passe-t-il en pratique ?
Concrètement, le flux de données se transmet sous forme binaire (soit 0, soit 1) et nécessite
au moins 2 conducteurs comme sur la figure ci-dessous :
TD
Poste A
TD
+
-
RD
1
Poste B
0
+
RD
t(s)
Le transfert de données se fait
du TD d'un poste vers le RD de
l'autre poste
TD
fig.2
1
Câble réseau
ANNEXE 1
Liminaire
=> Pourquoi parle-t-on de « câble droit » et « de câble croisé » ?
Cas N°1
Imaginons 2 stations de travail identiques, devant s'échanger des données entre-elles. Cela
suppose alors que les brochages des ports de communication soient les mêmes puisque les
cartes réseau sont identiques.
TD+
TD+
-
TD-
TD
RD+
RD+
RD-
RD-
fig.3
Sur cette illustration on voit aisément que les données ne pourront pas être transmises
puisque si on relie les stations « bornes à bornes » les données transmises par la station
Poste A vont rencontrer les données transmises par la station poste B.
Le câble reliant les deux stations est appelé « câble droit ». Ici on constate qu'un tel câble ne
conviendrait pas.
Cas N°2
TD+
TD+
TD-
TDRD+
RD+
RD-
RD-
fig.4
Dans ce cas de figure, les données transmises par une station sont véhiculées sur la borne de
réception de l'autre station, grâce au croisement des conducteurs TD et RD.
Ce câble est dit « câble croisé » et permet de connecter 2 ordinateurs entre eux.
2
Câble réseau
ANNEXE 1
Cas N°3
Lorsque l'on souhaite faire communiquer plusieurs ordinateurs entre eux en constituant un
réseau, on utilise un HUB qui permet de « brasser » toutes les connexions.
HUB
TD+
TD+
TD-
TD-
RD+
RD+
RD-
RD-
fig.5
Ici les « croisements des conducteurs » sont réalisés à l'intérieur du HUB.
Un HUB peut avoir plusieurs ports d'entrées/sorties (4, 8, 12, 24 ....)
Dans le cas présent on utilise des « câbles droits » pour connecter les stations aux ports du
HUB.
Application
D'après ce qui vient être dit précédemment, nous pouvons alors réaliser un réseau de stations
interconnectées entres-elles via un HUB, voire un SWITCH, comme le montre l'illustration cidessous. Pour ce faire on utilise des « câbles droits ».
3
Câble réseau
ANNEXE 1
Brochage du câble droit
Tenant (norme EIA/TIA 568B)
Aboutissant (norme EIA/TIA 568B)
1
Orange-blanc
RD+
1
Orange-blanc
RD+
2
Orange
RD-
2
Orange
RD-
3
Vert-blanc
TD+
3
Vert-blanc
TD+
4
Bleu
NC
4
Bleu
NC
5
Bleu-blanc
NC
5
Bleu-blanc
NC
6
vert
TD-
6
Vert
TD-
7
Marron-blanc
NC
7
Marron-blanc
NC
8
Marron
NC
8
Marron
NC
Brochage du câble croisé
Tenant (norme EIA/TIA 568B)
+
Aboutissant (norme EIA/TIA 568A)
1
Orange-blanc
RD
1
Vert-blanc
TD+
2
Orange
RD-
2
Vert
TD-
3
Vert-blanc
TD+
3
Orange-blanc
RD+
4
Bleu
NC
4
Bleu
NC
5
Bleu-blanc
NC
5
Bleu-blanc
NC
-
6
vert
TD
6
Orange
RD-
7
Marron-blanc
NC
7
Marron-blanc
NC
8
Marron
NC
8
Marron
NC
Étapes à suivre pour la réalisation d'un câble réseau
G
1: Choisir le câble FTP
5 : Couper à ~1 cm
2 : Insérer l'embout
3 : Dénuder le câble
D
4 : Ranger de G à D en
fonction des couleurs
6 : Insérer le connecteur
RJ45
(ergot dessous)
7 : Sertir à l'aide de la
pince
8 : Ramener l'embout
isolant sur le connecteur
4
Câble réseau
ANNEXE 1
Câblage et normalisation
Différences entre ISO 11801 et EIA/TIA 568 :
Standard
Câbles
Prise
Brassage
Défini**
EIA/TIA 568
TSB 36/
TSB40/
TSB53
100
150
RJ45
Data
CAd+
RJ45
50/125µ
62.5/125µ
ST et SC
100
120
150
RJ45
Data
CAd+
RJ45
50/125µ
62.5/125µ
ST et SC
ISO/IEC
IS11801
Fibre
Connecteur
Classes
optique
optique d'application
A, B, C, D
optique
Remarque : Seul le brassage par prises et connecteurs RJ45 est défini dans l'EIA/TIA 568 et dans ISO 11801
Les paramètres principaux pris en compte sont : Impédance, Paradiaphonie, Atténuation et
ACR (Ratio Signal/Bruit).
Catégorie 3 : Utilisation jusqu'à 16 MHz. Ethernet 10Mbps, Token Ring 4 Mbps, Localtalk,
téléphonie, etc.
Catégorie 4 : Utilisation jusqu'à 20 MHz. Ethernet 10Mbps, Token Ring 4 et 16 Mbps,
Localtalk, téléphonie.
Catégorie 5 : Utilisation jusqu'à 100 MHz. Ethernet 10 et 100Mbps, Token Ring 4/16 Mbps,
ATM 155Mbps.
Liens et classes d'applications
La norme ISO 11801, définit la distance maximum (sans introduction de répéteurs,
amplificateurs de signal, etc.) en fonction du média utilisé pour le lien et de la classe
d'application :
5
Câble réseau
ANNEXE 1
Une installation dans les normes
Les normes ISO 11 801 et EN 50173 précisent les règles de câblage pour
obtenir une installation de qualité et performante.
Longueurs des câbles VDI
•
câblage horizontal : B 4 paires, 90 m maxi_
•
longueurs des cordons : 10 m maxi (cordons de brassage A +
cordons de descente C )
•
distribution verticale entre tableaux de brassage : 32 ou 64 paires,
100 m maxi
•
liens inter bâtiments : fibre optique, 1500 m maxi
Détorsadage des câbles_
Pour respecter lors de l'installation les valeurs liées à la diaphonie, la
norme impose un détorsadage des paires inférieur à 13 mm. Au-delà, il
devient difficile de ne pas dégrader les performances. Cependant, la
conception du cœur RJ 45 d'Alombard garantit automatiquement le
respect de cette longueur (fig. 1).
Choix du câble
Vérifier que le câble choisi autorise les performances attendues. La
catégorie 5 est le minimum requis pour un câble Lan, il est recommandé
de choisir la valeur d'ACR la plus élevée possible (les bons câbles du
marché offrent sur leurs fiches techniques un ACR à 100 MHz de 18 à
21 dB).
Extrait de « Guide 2004 » de Alombard
Différents câbles rencontrés :
-
UTP_(Unshielded Twisted Pairs) : câble à paires torsadées non blindées et non écrantées.
Parfois utilisé pour la téléphonie, pas recommandé pour l'informatique en Europe.
FTP (Foiled Twisted Pairs) : paires torsadées entourées dans leur ensemble d'une feuille
d'aluminium (écran). Standard européen.
SFTP (Shielded Foiled Twisted Pairs) et SSTP (Shielded Shielded Twisted Pairs) : câbles
blindés, dans leur ensemble ou paire par paire. A utiliser dans les locaux avec fortes
perturbations électromagnétiques (CEM).
