Module SM1

Technik, die dem Menschen dient.

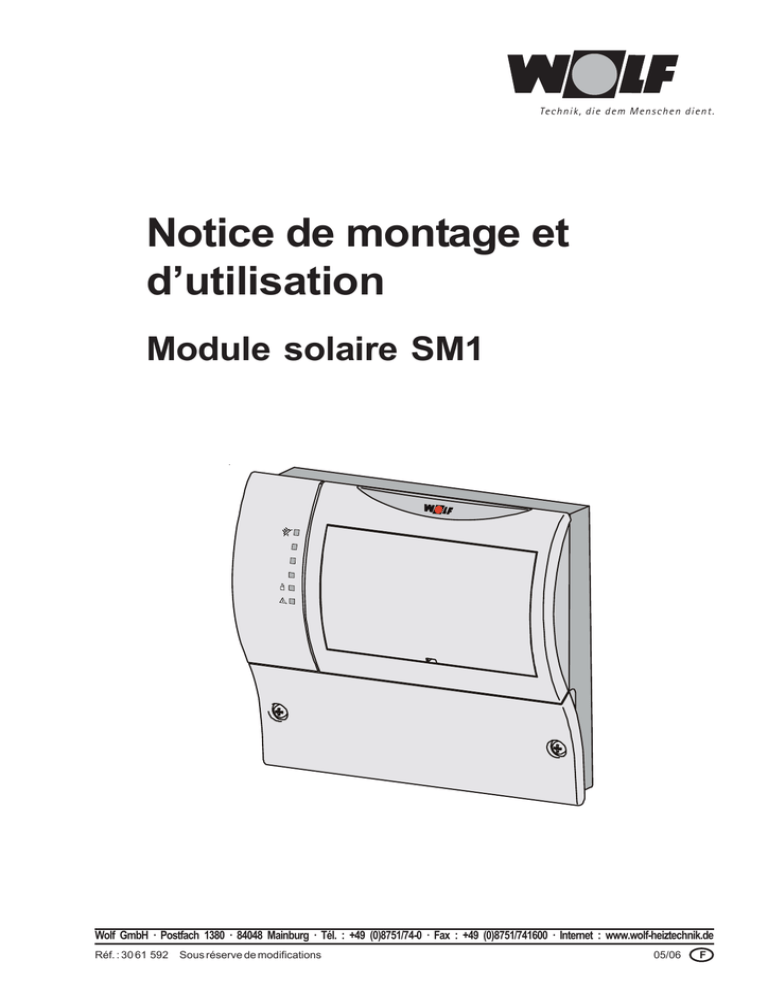

Notice de montage et
d’utilisation
Module solaire SM1
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tél. : +49 (0)8751/74-0 · Fax : +49 (0)8751/741600 · Internet : www.wolf-heiztechnik.de
Réf. : 30 61 592
Sous réserve de modifications
05/06
F
Sommaire
Consignes de sécurité .............................................................. 3
Normes / Prescriptions ............................................................... 4
Terminologie ............................................................................... 5
Abréviations / Description d’appareils ......................................... 6
Montage ..................................................................................... 7
Branchement électrique ........................................................... 8-9
Réglage interrupteur DIP ....................................................... 10-11
Liste de paramètres ............................................................. 12-16
Paramètres
01 Différentiel d’enclenchement ...................................... 12
02 Différentiel d’arrêt ....................................................... 12
03 Fonction de protection du capteur ............................. 12
04 Température critique du capteur ................................ 13
05 Température maximale du capteur ............................. 13
06 Température maximale du préparateur d’eau chaude
sanitaire ....................................................................... 13
07 Affectation du préparateur ............................................ 13
08 Détection de la quantité de chaleur ............................. 15
09 Débit
....................................................................... 15
10 Sélection du fluide ....................................................... 16
11 Alimentation Bus ......................................................... 16
50 Test des relais ............................................................. 16
Fonctions supplémentaires ...................................................... 16
Verrouillage de la charge ECS ........................................... 16
Verrouillage de la fonction anti-légionelle ............................ 17
Protection d’arrêt de pompe ............................................... 17
Chargement des valeurs standard ...................................... 17
Température maximale de préparateur ECS et de capteur
sur 24 h .............................................................................. 17
Heures de service ............................................................... 17
Remise des valeurs à l’état initial ....................................... 17
Codes de défaut ....................................................................... 18
Résistances des sondes .......................................................... 19
Données techniques ................................................................. 20
2
Notice de montage et d’utilisation du module solaire SM1
3061592_0506
Consignes de sécurité
Consignes de
sécurité
Les symboles et les signes suivants sont utilisés dans cette
description. Ces instructions importantes concernent la protection
des personnes et la sécurité d’exploitation technique.
« Consigne de sécurité » désigne des instructions devant être
absolument respectées pour éviter toute mise en danger ou
blessure de personnes et tout dommage sur l’appareil.
Danger présenté par la tension électrique sur les composants !
Attention : Couper l’interrupteur de service avant d’enlever la
jaquette.
Ne touchez jamais les composants et les contacts électriques
lorsque l’interrupteur de service est activé ! Il y a risque
d’électrocution dommageable pour la santé, voire danger de mort.
La tension est présente sur les bornes d’alimentation électrique,
même lorsque l’interrupteur de service est coupé.
Attention « Remarque » désigne des instructions techniques devant être
observées pour empêcher d’endommager l’appareil et les
dysfonctionnements de celui-ci.
3061592_0506
3
Normes / Prescriptions
- Selon la norme DIN EN 50110-1, l’installation et la mise en service
de la régulation de chauffage et des accessoires raccordés
doivent être effectuées uniquement par des électriciens qualifiés.
Installation /
Mise en service
- Les prescriptions locales EVU et VDE doivent être respectées.
- Prescriptions DIN VDE 0100 pour la construction d’installations
à courant fort jusqu’à 1 000 V
- DIN VDE 0105-100 Exploitation d’installations électriques
Par ailleurs, les prescriptions ÖVE et les réglements locaux
concernant les constructions sont applicables pour l’Autriche.
Avertissements
- Il est interdit d’enlever, de ponter ou de mettre hors service les
dispositifs de sécurité et de surveillance !
- L’installation doit être utilisée uniquement lorsqu’elle est en
parfait état technique. Les défauts et les dommages
compromettant la sécurité doivent être éliminés immédiatement.
Entretien / Réparation
- Le parfait fonctionnement de l’équipement électrique doit être
contrôlé à des intervalles réguliers.
- Les défauts et les dommages doivent être éliminés uniquement
par un personnel qualifié.
- Les composants défectueux doivent être remplacés uniquement
par des pièces de rechange d’origine Wolf.
- Les valeurs de protection électrique par fusibles prescrites
doivent être respectées (voir données techniques).
Attention Nous déclinons toute responsabilité pour les dommages qui
résultent des modifications techniques apportées aux régulations
Wolf.
4
3061592_0506
Terminologie
Terminologie
Température du capteur
La température du capteur est celle du fluide générée par le
rayonnement solaire sur le capteur.
La température du capteur est mesurée à la sortie du départ du
capteur ou de la batterie de capteurs.
Température du préparateur ECS
La température du préparateur ECS est la température mesurée
dans la partie inférieure du préparateur à hauteur de l’échangeur
de chaleur solaire.
Débit
Le débit correspond à la quantité de fluide transporté dans le
circuit solaire à l’aide de la pompe du circuit solaire. Le débit est
indiqué en l/min.
Rendement
Le rendement est désigné par la quantité de chaleur générée par
l’installation solaire. Il est calculé à partir du débit et de la
différence entre la température du capteur et celle de retour. Il
s’agit ici d’une valeur additionnée sur une durée donnée (jour)
ou sur la totalité. Le rendement est indiqué en Wh, kWh ou MWh.
Puissance calorifique
La puissance calorifique représente la quantité de chaleur
produite pendant un temps déterminé. Cette valeur est une
valeur instantanée. Elle est indiquée en kW.
Préparateur solaire
Le préparateur chargé par une installation solaire est appelé
préparateur solaire.
Charge solaire
Montée en température du préparateur avec la pompe du circuit
solaire.
Pompe du circuit solaire
La pompe qui fait circuler le fluide dans le circuit solaire
3061592_0506
5
Abréviations / Description d’appareils
Abréviations
SKP
SFK
SFS
RLF
DFG
-
Sonde solaire du capteur
Sonde solaire du préparateur
Sonde de retour
Débitmètre
Description d’appareils
Le module solaire (SM1) comprend la régulation d’une installation
solaire à un circuit au moyen de la régulation de la différence
de température.
La température du préparateur est comparée à celle du capteur
et, selon la différence de température, la pompe du circuit solaire
est enclenchée ou arrêtée.
La quantité de chaleur peut être détectée soit avec le jeu de
calorimètre (accessoire) au moyen d’une détermination du
rendement avec une valeur de débit mesurée soit avec la valeur
de débit entrée (sonde de retour nécessaire).
Les paramètres peuvent être modifiés et les valeurs et codes
de défaut affichés avec le module de commande BM, BM-Solar
ou le module d’interface ISM1 avec le logiciel Comfort-Soft.
Le SM1 possède une interface eBUS et peut donc être intégré
dans le système de régulation Wolf.
eBus
Défaut
6
3061592_0506
Montage
Montage du module
solaire
- Sortir le module solaire de l’emballage.
- Visser le module solaire à la prise encastrée Ø 55 mm ou le fixer
directement au mur.
- Câbler le module solaire SM1 conformément au plan d’installation.
Remarque : Ne pas poser les câbles à réaliser sur le chantier
pour le préparateur, la sonde du capteur, la sonde
de retour et le débitmètre ensemble avec les câbles
d’alimentation électrique.
Trous de
fixation
Le module de commande BM ou BM-Solar peut être clipsé dans
le module solaire. Il est également possible d’utiliser le module
de commande dans un socle mural comme commande à
distance.
Lorsqu’un module solaire est raccordé au système de régulation
Wolf possédant déjà le module de commande BM, un module de
commande indépendant n’est pas nécessaire.
Des indications plus détaillées peuvent être consultées dans la
notice d’utilisation du module de commande BM ou BM-Solar.
3061592_0506
7
Branchement électrique
Débitmètre
Le débitmètre est nécessaire pour déterminer le rendement
avec la valeur de débit mesurée. Il doit être raccordé aux bornes
portant la désignation DFG. Le débitmètre est compris dans le
jeu de calorimètre (accessoire).
Sonde de retour
La sonde de retour est nécessaire pour déterminer le rendement
avec la valeur de débit mesurée et avec la valeur de débit entrée.
Pour la mesure du rendement, la sonde de retour est contenue
dans le jeu de calorimètre, elle peut être commandée séparément
pour effectuer l’estimation du rendement. La sonde de retour doit
être raccordée aux bornes portant la désignation RLF.
Câbles et sections de câble
recommandés :
H005VV 3x1,0 mm²
H05VV 3x0,75 mm²
H05VV 2x0,5 mm²
H05VV 2x0,5 mm²
H05VV 2x0,75 mm²
Câble d’alimentation électrique
Câble Bus
Câbles de sonde jusqu’à 15 m
Câbles de sonde jusqu’à 50 m
L’installation complète doit être mise hors tension pour les travaux
de maintenance, sinon il y a danger d’électrocution !
8
3061592_0506
Branchement électrique
L1 N
N
230 V~ 50Hz
Netz
3
1
L1
2
SFS
SKP
3
2
1
2
SFK
1
2
RLF
2
1
2
+
-
DFG eBUS
2
2
2
10 A
Sonde de
Sonde
retour
solaire
RLF
du
préparateur
SFS
L1 N PE
Réseau
230 VAC
Sonde
solaire
du capteur
SFK
Pompe du
circuit
solaire SKP
SFK
eBUS
Débitmètre
DFG
Capteur
DFG
RLF
Préparateur
SKP
SFS
3061592_0506
9
Réglage interrupteur DIP
Mise en marche / Arrêt
du module solaire
Un interrupteur DIP 4 pôles se trouve dans le boîtier du module
solaire. Il est accessible après avoir enlevé le couvercle ou le
module de commande.
Réglage en usine :
ON DIP ON
L’interrupteur DIP 1 permet d’activer (« ON ») ou de désactiver
(« OFF ») le module. La protection d’arrêt de pompe reste activée
lorsque le module est désactivé.
1 2 3 4
OFF
Dip 1-4
Constellations possibles
Les interrupteurs DIP 2 et 3 sont sans importance.
L’interrupteur DIP 4 doit être sur « ON ».
Le module solaire SM1 peut être utilisé dans différentes
constellations.
a) SM1 à l’intérieur d’un système de régulation Wolf
Le module solaire SM1 peut être raccordé dans un système
de régulation Wolf. L’utilisation du module solaire se fait à
partir du module de commande BM avec l’adresse 0. Par
ailleurs, un module de commande BM-Solar peut être raccordé
en option au SM1. L’utilisation est alors possible à partir du
BM avec l’adresse 0 et à partir du BM-Solar.
Chaudière
Wolf
BM
SM1
BM-Solar
en option
Autres participants
eBus Wolf
Si un autre BM est affecté au préparateur solaire, l’utilisation
est également possible à partir de ce BM (cf. Description des
paramètres SOL07 / P07).
Remarque :
Un seul SM1 peut être raccordé dans un système de
régulation Wolf.
10
3061592_0506
b) SM1 (Stand-alone) avec module de commande BM-Solar
Le module est utilisé avec le module de commande BM-Solar.
SM1
BM-Solar
Le BM-Solar peut être clipsé dans le module solaire SM1 ou
utilisé comme commande à distance avec socle mural
(accessoire).
c ) SM1 (Stand-alone) sans module de commande
Le module solaire est utilisé sans module de commande. De
ce fait, une utilisation et une lecture des valeurs ne sont
possibles qu’avec le module d’interface ISM1 avec le logiciel
ComfortSoft.
Les LED sur le devant du boîtier permettent de reconnaître
le fonctionnement de la pompe du circuit solaire et la
présence d’un défaut.
3061592_0506
11
Liste de paramètres
Tous les paramètres peuvent être réglés avec le module de commande
BM ou le BM-Solar.
Avec le BM, l’accès se fait à partir du 2e niveau de commande dans le
niveau de menu « Spécialiste → Solar » (voir notice d’utilisation BM).
Avec BM-Solar, il est possible de passer au niveau des paramètres en
actionnant le commutateur rotatif (voir notice d’utilisation BM-Solar).
Paramètres
BM
SOL01
SOL02
SOL03
SOL04
SOL05
SOL06
SOL07
SOL08
SOL09
Paramètres
BM-Solar
P01
P02
P03
P04
P05
P06
P07
P08
P09
SOL10
SOL11
SOL50
P10
P11
P50
Désignation
Réglage
en usine
Différentiel d’enclenchement
8 K - 30 K
10 K
Différentiel d’arrêt
3 K - 20 K
5K
Fonction de protection du capteur 0 (arrêt) - 1 (marche)
0
Temp. critique du capteur
90 °C - 150 °C
110 °C
Temp. maximale du capteur
100 °C - 150 °C
130 °C
Temp. maximale du préparateur ECS
15 °C - 90 °C
60 °C
Affectation du préparateur
0-8
0
Détection de la quantité de chaleur
0-2
0
Débit
0 - 99,5 l/impulsion 1l/impulsion
l/min
Sélection du fluide
0-1
1
Alimentation Bus
0-2
2
Test des relais
1-5
1
SOL01 / P01
Différentiel
d’enclenchement
Plage de réglage
Réglage
individuel
Le SM1 mesure la température au niveau du capteur et dans la
partie inférieure du préparateur à hauteur de l’échangeur de
chaleur solaire. La pompe du circuit solaire est enclenchée
lorsque la température du capteur dépasse la température du
préparateur ECS d’une valeur égale au différentiel
d’enclenchement.
Température du capteur >= Température du préparateur ECS +
différentiel d’enclenchement -> Pompe en marche
Pour garantir la fiabilité du fonctionnement, le différentiel
d’enclenchement est toujours maintenu à au moins 5 K audessus du différentiel d’arrêt (différentiel d’enclenchement >=
différentiel d’arrêt + 5 K), même si une valeur plus petite a été
entrée.
SOL02 / P02
Différentiel d’arrêt
La pompe du circuit solaire est arrêtée si la température du
capteur descend en dessous de la somme représentée par la
température du préparateur ECS et du différentiel d’arrêt.
Température du capteur < Température du préparateur ECS +
différentiel d’arrêt -> Pompe arrêtée
SOL03 / P03
Fonction de protection
du capteur
12
La fonction de protection du capteur et le refroidissement sont
activés lorsque le paramètre 3 est mis sur 1.
3061592_0506
SOL04 / P04
Température critique
du capteur
Fonction de protection du capteur :
La pompe du circuit solaire est activée dès que la température
critique du capteur est dépassée. La pompe est de nouveau arrêtée
lorsque la température du capteur = température critique
du capteur - 20 K ou lorsque la température du préparateur
ECS > 95 °C.
Refroidissement :
La température du préparateur ECS est augmentée grâce à la
fonction de protection du capteur. Pour réduire celle-ci de nouveau
après que la température du capteur soit redescendue, la pompe
du circuit solaire est enclenchée si
la température du capteur < la température du préparateur ECS – 15 K
SOL05 / P05
Température maximale
du capteur
Pour protéger l’installation, la pompe du circuit solaire est arrêtée
lorsque la température maximale du capteur est dépassée.
Ainsi, la fonction de protection du capteur n’est plus activée.
Lorsque la température du capteur tombe 10 K en dessous de la
température maximale du capteur, la pompe est remise en marche
(la fonction de protection du capteur est de nouveau activée).
SOL06 / P06
Température maximale
du préparateur ECS
L’eau dans le préparateur est portée à la température maximale
du préparateur ECS. La charge ECS est terminée lorsque
la température du préparateur ECS est > à la température
maximale du préparateur ECS
SOL07 / P07
Affectation du préparateur
Ce paramètre est important lors de l’utilisation du module solaire
dans un système de régulation Wolf.
Un maximum de 8 préparateurs et plusieurs modules de commande
BM peuvent exister dans le système complet. En association
avec le module solaire SM1, l’un des préparateurs est utilisé
comme préparateur solaire.
Pour garantir les fonctions « Verrouillage de la reconstitution de
la charge ECS » ou « Verrouillage de la fonction anti-légionelle
» (voir description Fonctions supplémentaires), un module de
commande BM doit être affecté au préparateur solaire. Cette
affectation est déterminée au moyen du paramètre 07 :
SOL07
SOL07
SOL07
SOL07
SOL07
SOL07
SOL07
SOL07
SOL07
/
/
/
/
/
/
/
/
/
P07 = 0 : Le préparateur solaire
P07 = 8 : Aucune affectation
est
est
est
est
est
est
est
est
affecté
affecté
affecté
affecté
affecté
affecté
affecté
affecté
au
au
au
au
au
au
au
au
BM
BM
BM
BM
BM
BM
BM
BM
0
1
2
3
4
5
6
7
Le réglage des adresses sur le BM est effectué au moyen de
l’interrupteur DIP (voir notice d’utilisation BM).
3061592_0506
13
Exemple d’affectation du préparateur :
ON
ON
ON
OFF
OFF
OFF
BM0
BM1
BM2
en option
BM-Solar
MM1
MM2
SM1
Chaudière
Wolf
Préparateur
1
sur BM0
Préparateur
2
sur BM2
Remarque : MM = Module de vanne mélangeuse
Dans cet exemple, le préparateur solaire est affecté au module
de commande avec l’adresse 2 (BM2). Il faut donc régler :
SOL07 / P07 = 2
Le réglage peut être effectué à l’aide du BM avec l’adresse 0
(BM0) ou avec le BM-Solar.
La commande du module solaire est ainsi également possible à
partir du module de commande affecté.
14
3061592_0506
SOL08 / P08
Détection de la quantité
de chaleur
Le paramètre 08 permet de choisir entre la détermination du
rendement avec la valeur de débit mesurée ou la valeur de débit
entrée :
SOL08 / P08 = 0 :
SOL08 / P08 = 1 :
SOL08 / P08 = 2 :
Détection de la quantité de chaleur
désactivée
Détermination du rendement avec la valeur
de débit mesurée
Détermination du rendement avec la valeur
de débit entrée
Détermination du rendement avec la valeur de débit mesurée :
La détermination du rendement avec la valeur de débit mesurée est
effectuée au moyen de la sonde du capteur, du débitmètre et de la
sonde de retour. Ainsi, le rendement et la puissance calorifique
sont toujours calculés avec le débit effectivement mesuré. Le jeu
de calorimètre (réf. 2744392) est nécessaire.
Détermination du rendement avec la valeur de débit entrée :
Pour la détermination du rendement avec une valeur entrée, le débit
doit être déterminé et entré une fois. La détermination du rendement
est alors effectuée au moyen de cette valeur, de la sonde du
capteur et de la sonde de retour (réf. 2792022).
En cas de modifications du débit, une détermination précise du
rendement n’est pas possible.
SOL09 / P09
Débit
Pour déterminer le rendement, il convient d’entrer ici la valeur de
débit déterminée ou la valeur de l’impulsion du débitmètre utilisé.
L’entrée dépend du réglage du paramètre 08 :
SOL08 / P08 = 1 :
La valeur de l’impulsion du débitmètre utilisé en l/impulsion (débit par
impulsion) doit être entrée. La valeur appropriée en cas d’utilisation
du jeu de calorimètre est préréglée en usine sur 1 l/min.
SOL08 / P08 = 2 :
La valeur de débit déterminée en l/min doit être entrée.
3061592_0506
15
Paramètres / Fonctions supplémentaires
SOL10 / P10
Sélection fluide
Ici, il convient de sélectionner si l’eau ou le fluide caloporteur
spécifique Wolf sera utilisé comme fluide.
SOL10 / P10 = 0 :
SOL10 / P10 = 1 :
SOL11 / P11
Alimentation Bus
Une alimentation Bus est intégrée dans le module solaire SM1 afin
d’alimenter d’autres dispositifs connectés au Bus, comme par
ex. un module de commande. Le mode de fonctionnement peut
être configuré :
SOL11 / P11 = 0 :
SOL11 / P11 = 1 :
SOL11 / P11 = 2 :
SOL50 / P50
Test des relais
Fluide = eau
Fluide = fluide caloporteur spécifique
Wolf
Alimentation Bus arrêtée
Alimentation Bus activée en permanence
L’alimentation Bus est automatiquement
activée ou arrêtée
Lorsque ce paramètre est activé, le relais de sortie (pompe du
circuit solaire) est directement commandé pour des tests.
Fonctions supplémentaires
Verrouillage de la
reconstitution de
la charge ECS
16
Cette fonction agit uniquement si le module solaire est utilisé à
l’intérieur d’un système de régulation Wolf.
Si une charge solaire a été terminée avec succès dans les
dernières 24 h avant 14 heures (la température ECS mesurée sur
le SM1 > la consigne de température ECS), la consigne de
température ECS est immédiatement réglée sur la température
ECS minimale sur le BM correspondant.
Si aucune charge solaire n’a été réussie dans les 24 heures, le
préparateur est de nouveau réglé sur la consigne de température
ECS par la chaudière.
Une charge solaire réussie peut être interrogée sur le BM affecté
et sur le BM-Solar.
3061592_0506
Fonctions supplémentaires
Verrouillage de la
fonction anti-légionelle
Cette fonction agit uniquement si le module solaire est utilisé à
l’intérieur d’un système de régulation Wolf.
Si, grâce au rendement solaire, la température ECS détectée (SFS)
avec la sonde du préparateur solaire est maintenue au-dessus de
65 °C pendant une heure, la fonction anti-légionelle est verrouillée par
la chaudière. Le verrouillage de la fonction anti-légionelle par la
chaudière est affiché sur le BM affecté.
Pour garantir cette fonction, la température maximale du préparateur
ECS (SOL06 / P06) doit être réglée au-dessus de 65 °C :
SOL06 / P06 > 65 °C !
La fonction anti-légionelle peut être sélectionnée sur la chaudière via
le module de commande BM affecté. Il est possible de choisir entre
une activation journalière ou hebdomadaire.
Fonction anti-légionelle journalière
La fonction anti-légionelle avec la chaudière est verrouillée si la
température du préparateur ECS détectée avec la sonde du préparateur
solaire (SFS) a été maintenue au-dessus de 65 °C pendant une heure
et ce jusqu’à 18 heures.
Fonction anti-légionelle une fois par semaine
La fonction anti-légionelle avec la chaudière est verrouillée si, le jour
où cette fonction a été exécutée ou la veille, la température du
préparateur ECS détectée avec la sonde du préparateur solaire (SFS)
a été maintenue au-dessus de 65 ° C pendant une heure et jusqu’à
18 heures.
Protection d’arrêt
de pompe
Afin d’éviter le blocage de la pompe du circuit solaire suite à des
arrêts prolongés, la pompe est commandée une fois par jour à
12 heures pendant environ 5 secondes si l’arrêt dépasse les
24 heures. Cette fonction n’agit pas lorsque la température
maximale du capteur (SOL05 / P05) est dépassée.
Chargement des
valeurs standard
Pour recharger les valeurs standard, l’interrupteur DIP 4 doit être
mis sur « Off » puis de nouveau sur « On ». Les valeurs pour les
heures de service et le rendement sont également remises à l’état
initial à cette occasion.
Températures maximales
du préparateur ECS et du
capteur sur 24 h
Les températures maximales du préparateur ECS et du capteur
atteintes pendant un jour (de 0 h à 24 h) sont détectées. Celles-ci
sont enregistrées chaque jour à 24 h et peuvent alors être
interrogées sur le BM ou sur le BM-Solar.
Heures de service
Les heures de service de la pompe du circuit solaire sont détectées
et enregistrées. Elles sont affichées sur le BM et le BM-Solar.
Remise des valeurs
à l’état initial
Il est possible de remettre les valeurs des heures de service, de
rendement journalier et total à l’état initial avec le BM et le BM-Solar
en appuyant sur le commutateur rotatif pendant au moins 10 s.
3061592_0506
17
Codes de défaut
Si un défaut est détecté dans le SM1, la LED rouge clignote et le code de défaut du module solaire
apparaît dans le BM ou le BM-Solar affecté. Lorsque le SM1 est utilisé dans un système de
régulation Wolf, le code de défaut apparaît également dans le module de commande BM central avec
l’adresse 0.
Les messages de défaut suivants peuvent se présenter sur le SM1 :
Code de Défaut
défaut
Cause
Aide
FC64
Générateur d’impulsions
défectueux
Générateur d’impulsions ou
câble défectueux
Vérifier le générateur
d’impulsions et le câble
remplacer si nécessaire
FC71
Sonde solaire du
préparateur défectueux
Sonde ou câble défectueux
Vérifier la sonde et le câble
FC72
Sonde de retour
défectueux
Sonde ou câble défectueux
FC79
Sonde solaire du capteur Sonde ou câble défectueux
défectueux
FC81
Défaut EEPROM
Remettre aux valeurs standard
par une brève coupure de la
tension et vérifier les valeurs
18
Les valeurs de paramètres
sont en dehors de la plage
valide
3061592_0506
Résistances des sondes
NTC
Sonde solaire du préparateur (SFS)
Sonde de retour (RLF)
Temp.
Résist.
Temp.
Résist.
Temp.
Résist.
Temp.
Résist.
°C
-21
-20
-19
-18
-17
-16
-15
-14
-13
-12
-11
-10
-9
-8
-7
-6
-5
-4
-3
-2
-1
0
1
2
3
4
5
6
7
8
9
10
11
12
13
Ohm
51393
48487
45762
43207
40810
38560
36447
34463
32599
30846
29198
27648
26189
24816
23523
22305
21157
20075
19054
18091
17183
16325
15515
14750
14027
13344
12697
12086
11508
10961
10442
9952
9487
9046
8629
°C
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
Ohm
8233
7857
7501
7162
6841
6536
6247
5972
5710
5461
5225
5000
4786
4582
4388
4204
4028
3860
3701
3549
3403
3265
3133
3007
2887
2772
2662
2558
2458
2362
2271
2183
2100
2020
1944
°C
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
Ohm
1870
1800
1733
1669
1608
1549
1493
1438
1387
1337
1289
1244
1200
1158
1117
1078
1041
1005
971
938
906
876
846
818
791
765
740
716
693
670
649
628
608
589
570
°C
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
Ohm
552
535
519
503
487
472
458
444
431
418
406
393
382
371
360
349
339
330
320
311
302
294
285
277
270
262
255
248
241
235
228
222
216
211
205
PT1000
Sonde solaire du capteur (SFK)
Temp.
Résist.
Temp.
Résist.
Temp.
Résist.
Temp.
Résist.
°C
-30
-20
-10
0
10
Ohm
882
921
960
1000
1039
°C
20
30
40
50
60
Ohm
1077
1116
1155
1194
1232
°C
70
80
90
100
120
Ohm
1271
1309
1347
1385
1461
°C
140
160
200
-
Ohm
1535
1610
1758
-
3061592_0506
19
Données techniques
Données techniques
Tension d’alimentation .................................................... 230 VAC (+10/-15 %) / 2 A / 50 Hz
Puissance absorbée électronique ................................ < 5 VA
Puissance absorbée maxi servo-moteur de vanne
mélangeuse .................................................................... 30 VA
Puissance absorbée maxi par sortie de pompe .......... 250 VA
Indice de protection selon DIN 40050 ........................... IP 30
Classe de protection selon VDE 0100 .......................... I I
Température ambiante admis. en service .................... de 0 à 50 °C
Température ambiante admis. en stockage ................... de -30 à +60 °C
Réception des données ................................................ EEPROM permanent
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tél. : +49 (0)8751/74-0 · Fax : +49 (0)8751/741600 · Internet : www.wolf-heiztechnik.de
20
3061592_0506

Module SM1

Transcription

Documents pareils

Logements Sociaux à Villefranche-sur-Saône

MONTRE SOLAIRE “NAVIGATOR” Art. No.: 24029 MODE

Base produit 2015 v.08092014

SOLAR PUMP

schemadepr in c ip e dtv 01.007 sm1

lanterne portable lumex 2

soin solaire soin solaire

solaire thermique à saulgé hôpital- 49 maine et loire

Lampe funéraire
