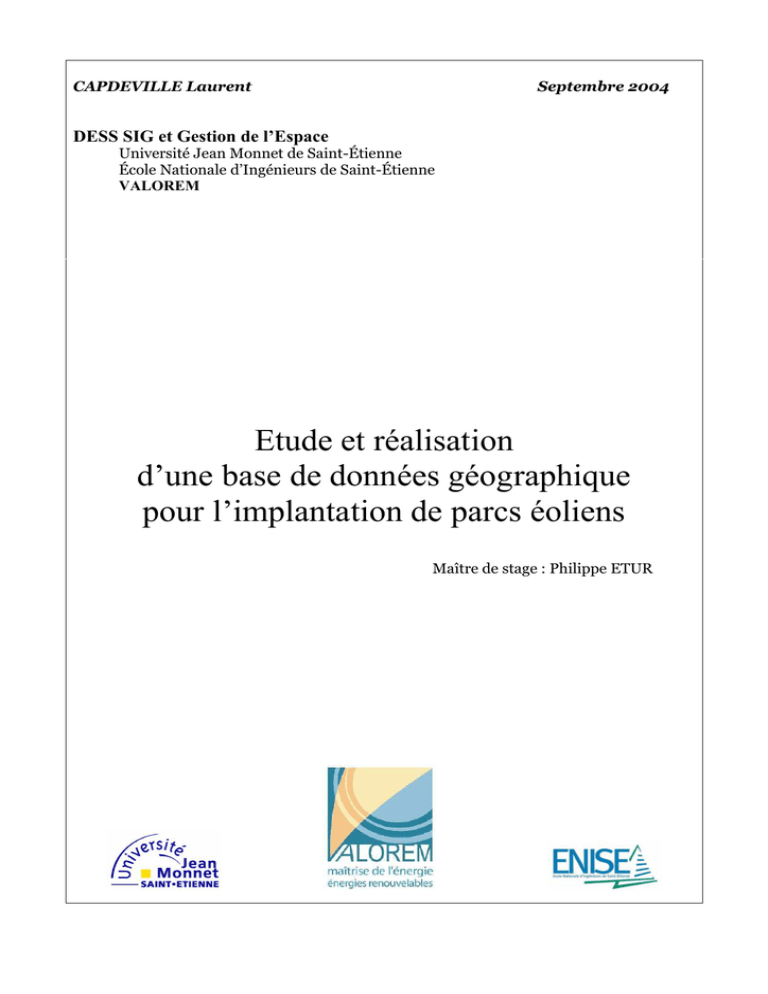

CAPDEVILLE Laurent
Septembre 2004
DESS SIG et Gestion de l’Espace
Université Jean Monnet de Saint-Étienne
École Nationale d’Ingénieurs de Saint-Étienne
VALOREM
Etude et réalisation
d’une base de données géographique
pour l’implantation de parcs éoliens
Maître de stage : Philippe ETUR
VALOREM
180 avenue du Maréchal Leclerc 33130 BEGLES
Tél. :05 56 49 42 65
Fax : 05 56 49 24 56
http://www.valorem-eolien.com
3
REMERCIEMENTS
Je tiens tout d’abord à remercier Messieurs Pierre GIRARD et Jean-Yves
GRANDIDIER, directeurs de la société VALOREM, de m’avoir ouvert les portes de leur
société et de m’avoir donné la possibilité de réaliser ce stage.
J’aimerais également remercier Messieurs Philippe ETUR et Cyrille GOURMELON,
mes maîtres de stage, qui m’ont consacré plusieurs instants de leur temps de travail et qui sont
restés suffisamment disponibles, afin de m’aider et de m’apporter leurs compétences
professionnelles pour me familiariser avec le monde de l’éolien.
J’adresse aussi mes remerciements à l’ensemble de l’équipe de VALOREM pour sa
gentillesse et sa disponibilité ainsi qu’à chacun des membres de la structure « bureau
d’études » avec qui j’ai eu le plaisir de travailler.
4
SOMMAIRE
REMERCIEMENTS ............................................................................................. 4
INTRODUCTION................................................................................................. 3
Première partie : état des lieux de l’énergie éolienne en France ............ 5
1.1. Les énergies renouvelables .............................................................................................. 5
1.2. Le contexte énergétique français ..................................................................................... 5
1.3. La croissance des parcs éoliens en 2003.......................................................................... 5
1.4. Répartition régionale de la puissance installée ................................................................ 6
1.5. Puissance des éoliennes installées ................................................................................... 6
1.6. Production électrique d’origine éolienne en 2003 ........................................................... 7
1.7. Part de l’éolien dans la consommation électrique nationale ............................................ 8
1.8. Les différentes étapes de la construction d’un projet éolien............................................ 8
Deuxième partie : les moyens déployés pour la gestion de projets de parcs
éoliens.................................................................................................................. 10
2.1. Équipement matériel et logiciel du bureau d’études...................................................... 10
2.1.1. Présentation du logiciel WindPro........................................................................... 11
2.1.2. ArcView et la réalisation des atlas éoliens............................................................. 13
2.2. Les principales données mobilisées pour l’étude et la réalisation de projets éoliens .... 16
2.3. Les rapports de fin de phase I et II................................................................................. 19
Troisième partie : présentation du projet de base de données gestion_projet .... 21
3.1. Saisie des données.......................................................................................................... 21
3.1.1. Saisie des informations générales .......................................................................... 21
3.1.2. Saisie des données sur le vent ................................................................................ 22
3.1.3. Saisie des renseignements sur le foncier ................................................................ 22
3.1.4. Saisie des contraintes environnementales .............................................................. 23
3.1.5. Saisie des Contraintes techniques .......................................................................... 23
3.2. Fenêtre de Consultation des données............................................................................. 24
3.3. Création de la base de données ACCESS gestion_projets ............................................ 25
3.3.1. Présentation du logiciel Microsoft ACCESS 2000 ................................................ 25
3
3.3.2. Réalisation du modèle conceptuel de données....................................................... 25
3.3.3. Utilisation des formulaires ..................................................................................... 31
3.3.4. Construction de la fenêtre de consultation des données......................................... 34
3.3.5. Finalisation de l'application.................................................................................... 39
3.3.6. Schéma de synthèse de l'application gestion_projet .............................................. 40
CONCLUSION................................................................................................... 42
BIBLIOGRAPHIE ............................................................................................. 43
TABLE DES FIGURES..................................................................................... 45
LISTE DES SIGLES.......................................................................................... 46
ANNEXES.......................................................................................................... 47
4
INTRODUCTION
Dans le cadre de l’année de DESS « Système d’Information Géographique et Gestion
de l’Espace », j’ai effectué un stage en entreprise d’une durée de cinq mois. Il s’est déroulé au
sein de la société VALOREM, bureau d’études spécialisé dans l’éolien.
Ce stage correspond à une opportunité qu’il m’a été difficile de refuser étant donné
mon attachement aux problématiques environnementales. Désormais spécialiste dans les
techniques de traitements de l’information géographique, je pouvais mettre à profit mes
connaissances dans un secteur qui m’était parfaitement inconnu et qui me paraissait
intéressant : l’éolien.
Après un entretien avec mon futur maître de stage, il a été décidé que mon projet de
stage s’orienterait vers l’étude et la réalisation d’une base de données géographique pour
l’implantation de parcs éoliens en France.
Présentation de la société VALOREM
Depuis 1994, VALOREM a développé une compétence dans le domaine éolien au
travers d’études de potentiel ou de missions d’ingénierie de centrales éoliennes raccordées au
réseau électrique.
Ses compétences sont de nature diverses et variées:
- Recherche de sites éoliens
- Pré diagnostics paysagers
- Développement de projets éoliens
- Campagnes de mesures de vente
- Optimisation d’implantation d’éoliennes
- Réalisation d’atlas éoliens
- Maîtrise d’œuvre et assistance à maîtrise d’ouvrage
- Expertise et études stratégiques en matière d’utilisation ou de développement des
énergies renouvelables.
La société intervient dès l’identification du site éolien jugé le plus propice possible,
tant en terme de faisabilité technico-économique qu’au vu de son intégration (enjeux
paysagers et environnementaux, acceptation locale…). Elle assure ensuite les études
techniques de validation du potentiel éolien (vitesse du vent, production annuelle des
éoliennes…).
VALOREM travaille avec des organismes experts pour compléter les études de
faisabilités et d’impacts (suivi ornithologique, étude de sol, étude paysagère, acheminement
des éoliennes).
Tout au long du développement, elle privilégie l’information et la concertation, auprès
des élus, des riverains, des services de l’état. Ainsi, le projet prend forme et se voit accorder
3
les différentes autorisations nécessaires (permis de construire, convention de raccordement au
réseau électrique, autorisation d’exploiter).
Elle se compose d’une trentaine de personnes, ingénieurs, paysagistes, énergéticiens,
géographes, commerciaux et personnels administratifs répartie au sein de 4 agences :
Bordeaux, Carcassonne, Nantes, Rouen.
Le stage s’est déroulé dans l’agence de Bordeaux au sein de la structure « Bureau
d’études ». Ce dernier, dirigé par mon maître de stage, Monsieur Philippe ETUR, est composé
de deux paysagistes et de deux ingénieurs d’études. La personne avec qui j’ai essentiellement
travaillé est Monsieur Cyrille GOURMELON, l’un des deux ingénieurs.
Trois chargés d’affaires travaillent dans la gestion des projets éoliens et trois
personnes du service administratif complètent le personnel de l’agence de Bordeaux Bègles.
La direction de VALOREM, Monsieur Pierre GIRARD et Monsieur Jean-Yves
GRANDIDIER a ses bureaux au sein de cette agence.
Ce rapport sera divisé en trois parties. Une première partie dressera un état des lieux
sur l’énergie éolienne, une seconde partie sera consacrée à l’ensemble des outils et des
données rencontrés et utilisés lors du stage. Enfin, une troisième partie décrira la procédure de
réalisation de mon projet de base de données.
4
Première partie : état des lieux de l’énergie éolienne en France
La plupart des données mentionnées ci-après sont issues du système de suivi mis en
place à la demande de l’Agence de l’Environnement et de la Maîtrise de l’Energie
(www.suivi-eolien.com).
1.1. Les énergies renouvelables
Les énergies renouvelables répondent à une stratégie énergétique à long terme basée
sur le principe du développement durable.
Elles font appel aux éléments naturels : le soleil, le vent, l’eau, la biomasse… En
complémentarité avec la maîtrise des consommations d’énergie, ces ressources inépuisables
permettent d’anticiper l’épuisement des réserves fossiles (pétrole, gaz…) et de limiter
l’utilisation des ressources fissiles (uranium). De plus, elles évitent de relâcher de grandes
quantités de polluants dans l’atmosphère : gaz responsables des « pluies acides » (SO2, NOx)
ou gaz à l’origine du renforcement de l’effet de serre (CO2, CH4, oxyde d’azote…). Leurs
émissions de polluants se limitent aux activités liées à la fabrication et à l’installation des
matériels et sont très faibles.
1.2. Le contexte énergétique français
L’autonomie énergétique de la France, en d’autres termes son indépendance du point
de vue des sources d’énergie est bien différente si l’on considère l’ensemble des énergies ou
si l’on fait abstraction de la production d’électricité. Dans ce dernier cas, la dépendance
énergétique vis-à-vis des ressources fossiles (charbon, gaz, pétrole) est très forte et leur
production nationale poursuit sa décroissance. En 2000, elle était de - 6,0% pour le gaz, -7,3%
pour le pétrole et -28% pour le charbon. La production d’électricité en France s’élevait à 540
TWh1 en l’an 2000. Elle se répartie entre trois principales sources énergétiques :
- 77 % par le nucléaire (415 TWh),
- 13,5 % (73 TWh) par l’hydraulique
- 9,5% (52 TWh) pour le thermique classique (centrales au fioul et au charbon).
La production d’électricité par les énergies renouvelables est encore très modeste,
contribution hydroélectrique exclue. En regard des objectifs fixés une Directive Européenne,
la production par l’énergie éolienne devrait atteindre 30 TWh en 2010.
1.3. La croissance des parcs éoliens en 2003
Avec 239 MW installés en France (Métropole et DOM-TOM) fin 2003, la croissance
du parc éolien opérationnel en 2003 a été de 61 % sur un an contre 56 % en 2002. Cette
évolution s’est traduite par une augmentation de 90.6 MW ; si ce chiffre représente 71 % de
1
Tera Watts Heures, soit 10^9 Watts. On trouvera aussi MW ou kW pour Méga Watts (10^6 Watts) et kilos
Watts (10^3 Watts)
5
plus que les 53 MW installés en 2002, il reste néanmoins en deçà des attentes et des
estimations du développement du marché national français. Ces données sont cependant à
relativiser compte tenu du développement toujours très rapide de l’éolien dans le monde et
surtout en Europe. Le rapport de puissance installé est en France de 4W / habitants, soit 150
fois moins qu’au Danemark (environ 3100 MW pour 5.3 millions d’habitants, soit 585W /
habitants) ou 43 fois moins qu’en Allemagne (environ 14600 MW pour 82 millions
d’habitants, soit 178W / habitants).
Fig.1 : évolution du parc éolien et marché annuel correspondant
Evolution du parc
éolien total (MW)
0
68
95
148
239
1995
2000
2001
2002
2003
…et du marché
annuel (MW)
0
50
30
53.1
90.6
Source : ADEME, www.suivi-eolien.com
1.4. Répartition régionale de la puissance installée
Les régions dans lesquelles le développement de l’éolien a commencé le plus tôt
gardent leur avance, notamment le Languedoc-Roussillon qui accueille 44 % de la puissance
installée. Environ ¾ de la puissance sont répartis entre seulement 5 régions. La Corse et les
DOM-TOM représentent 15 % de la puissance installée. Au total, 14 régions accueillent déjà
des éoliennes.
Les 90.6 MW installés en 2003 se répartissent dans 8 régions : on retrouve la
prépondérance du Languedoc-Roussillon avec 45 % de la puissance totale, suivi par le NordPas-de-Calais (13 %) et les Pays de la Loire (22 %).
Fig.2 : répartition régionale des parcs fin 2003
1%
9%
4%
PICARDIE
LANGUEDOC-ROUSSILLON
NORD-PAS-DE-CALAIS
22%
45%
BRETAGNE
PAYS-DE-LA-LOIRE
GUADELOUPE
6%
autre
13%
Source : ADEME, www.suivi-eolien.com
1.5. Puissance des éoliennes installées
6
La plupart des éoliennes instalées aujourd’hui sont de types tripales à axes horizontal
de rotation. Elles comprennent plusieurs éléments principaux :
- Des fondations servent à ancrer l’édifice au sol. Leurs caractéristiques diffèrent
selon la nature du terrain.
- Un mât tubulaire de 3 à 5 m. de diamètre
- Une nacelle de quelques m² qui abrite l’ensemble des mécanismes nécessaires
au fonctionnement de l’éolienne
- Trois pâles renforcées par des fibres de verre.
Pour davantage de détail sur la constitution d’une éolienne, on se reportera à l’annexe
1.
Fig.3 : répartition des aérogénérateurs par classe de diamètre
Diamètre du rotor (m)
D<90
64<D<90
45<D<64
32<D<45
D>32
Total
Puissance
unitaire (MW)
3
1.5 à 2.5
0.66 à 1.3
0.4 à 0.75
0.02 à 0.3
Nbre de
machines
1
21
132
62
265
481
Part du parc
total
0.20%
4.40%
27.40%
12.90%
55.10%
100%
Puissance
totale (MW)
3
44.5
120.8
38.1
32.7
239
Part de la puissance
totale
1.30%
18.60%
5.50%
15.90%
13.7
100%
Source : ADEME, www.suivi-eolien.com
Les machines de 1.5 à 2 MW représentent environ 20 % de la puissance installée alors
qu’elles ne comptent que pour moins de 5 % du nombre des aérogénérateurs. Cette tendance
au renforcement de la contribution en puissance et en énergie de cette classe de machines
s’accentuera dans le futur car elle est maintenant la plus utilisée en Europe. A l’autre
extrémité du spectre de puissance, les machines de moins de 400 kW, malgré leur nombre
important (55 % du parc), ne représentent que 14 % de la puissance installée. La plupart se
trouvent principalement dans les départements et territoires d’outre-mer.
1.6. Production électrique d’origine éolienne en 2003
L’estimation de la production du parc en 2003 est basée sur des données de production
fournies par les exploitants de quelque 176 MW. Ces chiffres correspondent à l’activité des
parcs sur au moins 9 à 11 mois, pour ceux installés avant fin 2002, et depuis leur date de mise
en service industriel pour ceux installés en 2003.
Le total de production correspondant en 2003 est de 311 GWh, et une extrapolation
sur les quelques mois manquants aboutit à une production probable de 315 GWh sur
l’ensemble de 2003. Puis, une estimation des productions non fournies à partir des facteurs de
charge des parcs concernés a été effectuée : ceci permet d’évaluer à 455 GWh l’électricité
éolienne produite par les 239 MW du parc pendant l’année civile 2003, soit environ 57 % de
plus qu’en 2002.
Une extrapolation de la production des parcs installés en 2003 à une année complète
permet ensuite d’évaluer à 540 GWh / an le productible des 239 MW du parc en fin 2003 en
année pleine.
7
1.7. Part de l’éolien dans la consommation électrique nationale
Les 540 GWh produits en 2003 ne représentent encore que 0.15 % de la
consommation intérieure d’électricité en France métropolitaine (467 TWh en 2003 selon le
Réseau de Transport de l’Énergie, pour 60.2 millions d’habitants).
Si l’on prend un ratio de consommation global de 8000 kWh par habitant, l’électricité
éolienne couvre les besoins d’une ville - représentative de l’activité économique moyenne
française - de 67500 habitants. Si on rapporte cette production à la consommation d‘électricité
spécifique d’un foyer de 2.7 personnes soit environ 2300 kWh / an, ce sont déjà les besoins
électriques domestiques (et non thermiques) de l’équivalent de plus de 500 000 personnes qui
seront couverts par l’éolien en France en 2004.
1.8. Les différentes étapes de la construction d’un projet éolien
La Fig.4 est une synthèse des actions à conduire par le porteur de projet éolien, depuis
la sélection du site jusqu’au dépôt du permis de construire. Ces actions sont classées selon
trois types : aspects technico-économiques, aspects environnementaux et réglementaires,
concertation et dialogue.
Fig.4 : Synthèse des actions à conduire par un porteur de projets de parc éolien
Phase
Aspects économiques
Aspects environnementaux
Dialogue et concertation
Préfaisabilité relative:
au gisement éolien,
au raccordement électrique,
à l'accès routier,
au statut focier et
à la capacité du site/
Prédiagnostic environnemental
relatif : aux documents
d'urbanisme, au milieu
naturel, à la sensibilité
paysagère, aux services
techniques,...
Etudes de terrain relatives : au
gisement éolien, à la compatibilité
avec les activités locales, aux analyses
économiques et géotechniques,
au raccordement électriques et routiers,
et à l'implantation.
Réalisation d'études spécifiques :
au bruit, au paysage, à la botanique,
à l'ornithologie, à l'archéologie…
Conception
du projet
Poursuite des campagnes
de mesures et de l'analyse écomique.
Réalisation de l'étude d'impact sur
l'environnement. Révision des
documents d'urbanisme
Poursuite de la concertation
avec les municipalités,
les associations, les riverains,
les services de l'Etat, les
propriétaires, et les exploitants,…
Autorisations
administratives
Demandes des autorisations de
raccordement électrique et d'exploiter;
demande du certificat ouvrant droit
à obligation d'achat
Dépôts de la demande de
permis de construire.
Enquête publique.
Sélection du site et
études préalables
Faisabilité
du projet
Interrogation des services de
l'Etat. Contacts avec la
municipalité et les
propriétaires
Démarrage de l'information
auprès du public :
associations locales,
riverains,...
Source : ADEME selon adaptation des recommandations de l’European Wind Energy
Association
8
Du premier repérage d’un site éolien jusqu’à l’obtention du permis de construire, il
peut s’écouler plusieurs années. L’ADEME estime que, actuellement, sur 18 à 60 sites éoliens
possibles, 9 à 30 se révèlent propices au développement d’un parc éolien. Seulement 3 à 10
demandes de permis de construire seront effectivement déposées. Le nombre de permis
accordé dépendra ensuite de nombreux paramètres, dont la qualité des dossiers.
Fig.5 : les différentes phases d’un projet éolien
Source : ADEME
9
Deuxième partie : les moyens déployés pour la gestion de projets de parcs
éoliens
Cette partie sera consacrée à l’étude de l’ensemble des outils et des données rencontrés
et utilisés lors du stage.
2.1. Équipement matériel et logiciel du bureau d’études
Nous nous intéresserons ici à l’équipement matériel et logiciel de l’ensemble de la
structure « bureau d’études » ou BE et des chargés d’affaires.
Un micro-ordinateur de type PC équipe chacun des membres de VALOREM. Leur
configuration est variable suivant le type de poste. La plupart sont de type Pentium III ou IV
avec, selon les cas, de 128 à 512 Mo de RAM. Ils ont tous moins de trois ans. Des ordinateurs
portables sont utilisés par les chargés d’affaires qui sont souvent amenés à se déplacer sur le
terrain. Ils peuvent ainsi emmener toutes les informations nécessaires avec eux. Un poste
acheté récemment et offrant les meilleures performances du BE est commun à tout le monde.
Enfin, des postes sont réservés aux stagiaires.
Toutes les tâches d’impression ou de numérisation des documents sont effectuées sur
une machine photocopieuse - imprimante - scanner laser couleur très performante.
L’ensemble du parc informatique représentant une quinzaine de postes clients et les
différents périphériques est relié à un serveur informatique.
Un récepteur GPS de type GARMIN est aussi utilisé pour le terrain.
Les deux grands logiciels utilisés sont le Système d’Information Géographique
ARCVIEW 3.2 et le logiciel spécifique à la gestion de projets éoliens WINDPRO.
VALOREM possède une licence ArcView acquise en 2000 et une quinzaine de licences
WindPro réparties sur les postes des chargés d’affaires et du BE. Le viewer d’ArcView est
installé sur l’ensemble des postes.
Le logiciel CartoExplorer permet la consultation des cartes IGN au 1/25 000.
La solution bureautique Adobe Creative Suite incluant Indesign, Photoshop, Illustrator
est disponible (une seule licence). Il existe également le logiciel de traitements d’images
PaintShop Pro.
Le pack Microsoft Office est installé sur l’ensemble des ordinateurs. VALOREM
possède aussi une licence MS Access à partir de laquelle sera développé mon projet de base
de données.
D’autres logiciels que je n’ai pas utilisés (Matlab, Windfarmer, Delphi…) sont aussi
disponibles au BE.
10
2.1.1. Présentation du logiciel WindPro
WindPro est le logiciel qui occupe une place prépondérante dans la gestion des projets.
Aussi, est-il utilisé par l’ensemble des membres du BE. Toutes les données relatives à un site
en projet sont visualisées et traitées avec lui. Il a donc fallu apprendre à le maîtriser.
De conception danoise (www.emd.dk), ce logiciel est une interface cartographique
permettant la gestion de projets éoliens. Sa philosophie est identique à celle d’un logiciel SIG
classique. Il reprend la superposition de couches vectorielles (objets points, lignes, polygones)
sur des couches raster numérisées et géoréférencées. WindPro n’a pas l’interface de gestion et
d’interrogation d’un SIG (pas de table attributaire ou de fiche descriptive associées à l’objet).
Fig.6 : fenêtre cartographique WindPro
En plus de la gestion et de la consultation des données, l’atout majeur de ce logiciel est
sa spécificité à réaliser des photomontages. On peut voir l’impact qu’auront les éoliennes sur
le paysage à partir d’une photographie classique, en fonction des coordonnées du point de
prise de vue, des caractéristiques de l’appareil (focale, chambre de prise de vue…) et du
relief. Les éléments de reliefs sont une donnée à part entière qui est saisie ou chargée en tant
que couche dans le logiciel.
11
Les photomontages prennent en compte les paramètres d’ensoleillement, le type
d’éolienne (marque, taille des mâts et des rotors…) et le relief. La base de données
Altimétrique (BD Alti) de l’IGN est intégrée dans WindPro. Elle est disponible pour
l’ensemble des zones les plus ventées du territoire français.
Fig.7 : exemple de photomontage WindPro
avant :
… après :
Le BE possède également une licence du module de représentation 3D et d’animation
de WindPro. Il permet de se déplacer en temps réel dans une simulation 3D à l’aide des
12
boutons de la souris. Des animations sont disponibles sur le site INTERNET du développeur
du logiciel.
2.1.2. ArcView et la réalisation des atlas éoliens
Le logiciel ArcView 3.2 est essentiellement utilisé pour la création des atlas éoliens
régionaux. J’ai contribué à la réalisation des atlas alsace et limousin. Les Fig.8 et 9 sont des
extraits de ces atlas. En plus de ces deux atlas, VALOREM a réalisé les atlas des régions
Aquitaine et Poitou-Charentes.
Fig.8, Fig.9 : extraits de l’atlas Alsace
13
14
15
Toutes les données mobilisées pour la réalisation des atlas éoliens sont récupérées
auprès des différents services administratifs au format ArcView *.shp et intégrées sur le
serveur de VALOREM.
ArcView permet également la récupération de données au format SIG aux origines
diverses (administrations, collectivités, partenaires…). Dans le cadre du développement d’un
projet éolien elles peuvent être récupérées et stockées dans le logiciel WindPro. Les
importations sont créées dans plusieurs couches WindPro différentes. Ainsi, à un fichier de
formes ArcView correspondra une couche dans WindPro. L’exportation de données WindPro
vers ArcView est aussi réalisable.
Une optimisation de l’utilisation d’ArcView a été effectuée grâce à la récupération de
nombreuses extensions et autres scripts Avenue (langage de programmation ArcView) sur
INTERNET. L’usage du logiciel pour la réalisation des atlas permettra désormais
d’importants gains de temps dans le traitement et la cartographie des données.
2.2. Les principales données mobilisées pour l’étude et la réalisation de projets éoliens
La majorité de mon temps de travail fût consacrée à l’étude des moyens déployés pour
l’implantation de sites éoliens. Dans ce cadre, un catalogage des données utilisées a été réalisé
après lecture de plusieurs études d’impacts et concertations auprès des chargés d’affaires de
VALOREM.
La Fig 10 recense l’ensemble des données mobilisées dans un projet éolien. Je les ai
classées en plusieurs domaines (voir liste des sigles à la fin du rapport).
Fig 10 : principales données mobilisées dans les études d’impacts d’aménagement de parcs éoliens
16
Domaine
Situation Géographique
Localisation du site
Données source / référentiels
Référentiels carto <> échelles
Origine de l'information
IGN, BE, Michelin
Descriptif
Périmètre rapproché, périmètre élargi, schéma d'implantation (retenu / envisagé)
Milieu physique
potentiel éolien
scan
géologie
extraits de cartes géologiques
ADEME, BE,
Meteo France
BRGM
hydrogéologie
extraits de cartes géologiques
BRGM
hydrologie
extraits de cartes géologiques
végétation
BD carto
BRGM
IGN, BE, universités,
organismes nationaux
relief
scan, BD Alti
risques naturels
potentiel eolien, vents dominants, gisements éoliens
sens des écoulements, captages d'eau et pour AEP, caractéristiques des linéaires,
sources captées, aquifères, courbes piézométriques
ruissellements périodiques ou temporaires
principaux types de reliefs (plages de couleur),
courbes de niveau significatives, forme de reliefs
BRGM, laboratoires, BE… évaluation de la sismicité
IGN
Paysage
entités paysagères
scan
BE, CG, CR,
conseils d'architecture
d'urbanisme
et de l'environnement
perceptions visuelles
scan, BD carto
BE
impacts visuels
scan
BE
DIREN
DIREN
DIREN
DIREN
DIREN
DIREN
DIREN
Milieu naturel
Milieu naturel
Milieu naturel
Milieu naturel
sites classés, sites inscrits
Arrétés de biotope
zonage NATURA 2000
site RAMSAR
ZICO
ZPS
ZSC
réserves naturelles et
naturelles volontaires
zones soumises à la loi littoral
zones soumises à la loi montagne
limites des parcs naturels régionaux
limites des parcs naturels nationaux
chasse
réserves de chasse
patrimoine faunistique
ZNIEFF I et II,
inventaires faunistiques
patrimoine floristique
ZNIEFF I et II,
inventaires floristiques
Patrimoine naturel
Milieu naturel
Milieu naturel
Milieu naturel
Milieu naturel
Milieu naturel
Milieu naturel
Milieu naturel
Milieu naturel
typologie des espaces paysagers locaux (atlas), localisation des périmètres
rapprochés et éloignés
visibilités et co-visibilité par rapport au patrimoine remarquables
(architecture, milieu naturel, types d'occupation des sols),
degrés de perception, bulbes de visibilité
effets principaux et effets secondaires sur le patrimoine local
DIREN
DIREN
DIREN
DIREN, région, CG…
DIREN, région, CG…
ONC, fédérations
départementales de chasse
BE, laboratoires
universitaires,
associations...
BE, laboratoires
universitaires,
associations...
inventaires des espèces présentes sur site, couloirs migratoires de l'avifaune
(déplacements)
inventaires des espèces présentes sur site
17
Domaine
Données source / référentiels
Origine de l'information
Descriptif
Milieu humain
population et habitat
activités économiques
risques indusriels
Scan, BD carto, planches
cadastrales, données INSEE,
Scan, BD carto, données INSEE,
infrastructures de transport BD carto, scan,
activités touristiques
et de loisirs
patrimoine culturel et
architectural
chemins de randonnées, plan
départemental
des itinéraires de promenades
randonnées
sites archéologiques,
monuments historiques
IGN, INSEE, mairies,
DGI
IGN, INSEE, mairies
DRIRE
IGN, DGI, Conseils
régionaux
DDE
emprise du bâti, information démographique
emprise économique : ZAC, carrières, usines, infrastructures agricoles, aérodrome
localisation des sites industriels sensibles
localisation des <> types de routes, voies ferrées, voies navigables
offices de tourisme
localisation d'itinéraires touristiques, de chemins de randonnées, de chemins de
randonnées en cours de délibération
SDAP, SRA, DRAC
base merimee, CAUE
Monuments historiques, sites archéologiques et périmètres de protection
Servitudes
radioélectriques
fichiers de localisation
canalisation de gaz
DDE
BD carto, scans, cartes
RTE (papier)
lignes électriques
cable
réseau d'adduction d'eau
ANF-direction de la gestion
nationale
des fréquences. Services
régionale des sites et
Localisation des antennes-emetteurs, relais et faisceaux hertziens
servitudes
Orange, SFR, Bouygues,
TDF
EDF-GDF
localisation des conduites de gaz et canalisations en projet
EDF-GDF, IGN, RTE,
lignes aériennes, souterraines, HT, MT
régies, syndicats
France Télécom
aéronautiques
Cartes aéronautiques papier IGN (1 /
500 000),
informations : Direction de l'aviation
civile, armée de l'air,
IGN
Services techniques des Bases
Aériennes
Service de l'Information Aéronautique
implantation d'aéroport, d'aérodrome, de zones militaires,
mesures de bruit
niveaux sonores
analyse de niveaux sonores de jour et de nuit en differents points
de la zone d'étude, simulation acoustique
Bruit
BE
BE : bureaux d'études
18
VALOREM ne participe pas au traitement et à l’analyse de toutes ces données. La
société confie de nombreux travaux à des bureaux d’études spécialisés. Par exemple, les
études géologiques et acoustiques sont menées par d’autres prestataires.
Beaucoup de ces données sont intégrées dans le logiciel WindPro par les chargés
d’affaires ou les membres du bureau d’études. Tout le personnel y a accès.
2.3. Les rapports de fin de phase I et II
Chaque projet éolien fait l’objet d’un rapport écrit rédigé par les chargés d’affaires.
Ces documents sont l’aboutissement des premières phases d’études d’un site avant le passage
en phase supérieure (phase III et IV : construction et exploitation des parcs). Il faut préciser
qu’elles sont propres à VALOREM. Elles sont différentes des étapes mentionnées au 1.8.
Les rapports de fin de phase I et II sont structurés de manière identique pour chaque
projet. Ils comprennent une partie sur la présentation du site d’études et sur sa localisation,
une partie sur l’analyse du potentiel éolien de la zone, sur sa maîtrise foncière, une analyse du
réseau électrique local, des raccordements prévisibles des éoliennes au réseau électrique, des
aspects réglementaires (contraintes environnementales et techniques), sur l’accès au site.
Enfin, un schéma d’implantation des éoliennes est proposé et commenté à la fin de chaque
rapport.
Une cartographie descriptive, qui reprend les différentes couches WindPro associées
au projet, est présente dans chacune des parties du rapport (Cf. Annexe 3).
Les données de potentiel éolien d’un site sont fournies par Météo France ou sont
issues des campagnes de mesures VALOREM. Un mât de mesures de vent est implanté sur la
plupart des sites.
La maîtrise foncière est un élément fondamental dans un projet éolien. Cette données
est digitalisée dans WindPro à partir de planches cadastrales géoréférencées. On distingue les
parcelles cadastrales maîtrisées, en cours de maîtrise ou non maîtrisables.
Un extrait de la carte papier du réseau électrique global de Réseau de Transport
d’Électricité (RTE) est scannée est intégrée dans le logiciel.
Plusieurs informations sont présentes sur la carte du raccordement électrique
prévisible au réseau EDF : l’emplacement des éoliennes, le point de raccordement au poste
source (poste EDF), le poste de livraison (parc éolien) et le tracé des câbles de raccordement.
Les données sur les contraintes techniques, environnementales et patrimoniales sont
mobilisées. Les principales contraintes techniques sont les réseaux de fibre optique, les
canalisations de gaz, les faisceaux hertziens ou les centres d’émission hertziens, des lignes
électriques…Les monuments inscrits ou classés, les Zones Naturelles d’Intérêt Ecologique
Faunistique et Floristique (ZNIEFF) de type I et II, les Zones Spéciales de Conservation
(ZSC), les Zones de Protection Spéciales (ZPS), les Zones de Protection du Patrimoine
Architectural Urbain et Paysager (ZPPAUP), les Zones d’Intérêt pour la Conservation des
19
Oiseaux (ZICO), les Arrêtés de Protection de Biotopes, les Réserves Naturelles et Naturelles
Volontaires constituent les données environnementales.
Les référentiels cartographiques à différentes échelles issus de l’IGN sont utilisés. Des
cartes papier ou numériques sont intégrées à WindPro2. Les planches cadastrales et quelques
photographies aériennes3 sont également mobilisées.
L’inconvénient majeur de WindPro est qu’il ne permet pas la réalisation de mises en
page cartographique. Aucune fonction n’est proposée. Il a donc fallu élaborer une procédure
méthodologique pour la réalisation de la cartographie des rapports de fin de phase I et II.
Cette dernière correspond à l’Annexe 2. Les cartouches de légende ont été créés avec le
logiciel Adobe Illustrator.
2
La plupart des cartes 1/25000 proviennent des planches IGN du logiciel CartoExplorer. En moyenne 2 cd-roms
CartoExplorer couvrent un département. VALOREM possède la couverture 1/25000 des principaux
départements les plus ventés.
3
Données achetées à l’IGN ou téléchargées gratuitement depuis le site http://siglittoral.3ct.com (disponibles
pour les communes du littoral français uniquement). Les planches cadastrales sont achetées aux impôts.
20
Troisième partie : présentation du projet de base de données gestion_projet
La réalisation de cette base de données a pour objectif de regrouper les données
mobilisables dans les phases d'études de développement de parcs éoliens de VALOREM. Ces
données correspondent à l'ensemble des données évoquées précédemment dans la
cartographie des rapports de fin de phase I et II.
La consultation et la mise à jour de la base est effectuée via le logiciel de gestion de
bases de données Access ou son viewer, le Runtime Access. Ce dernier permet l'exécution de
l'application gestion_projet sans le logiciel Access.
A l'ouverture du fichier gestion_projets. mdb, la fenêtre suivante s'exécute :
Fig.11 : fenêtre d’ouverture du projet
La partie « saisie » permet la saisie des données de la base. Le bouton consultation
permet la consultation des données enregistrées.
3.1. Saisie des données
Les données sont enregistrées de manière thématique dans les fenêtres suivantes :
3.1.1. Saisie des informations générales
21
3.1.2. Saisie des données sur le vent
3.1.3. Saisie des renseignements sur le foncier
22
3.1.4. Saisie des contraintes environnementales
3.1.5. Saisie des Contraintes techniques
23
3.2. Fenêtre de Consultation des données
Les données saisies sont consultables en sélectionnant le nom d'un projet dans Nom
du projet. Dès qu'un nom est sélectionné, les données de ce site s'affichent à l'écran.
La lecture des données s'effectue dans les 5 onglets Informations Générales,
Environnement, Technique, Foncier et Vent.
24
3.3. Création de la base de données ACCESS gestion_projets
Il faut souligner que, jusqu’à mon arrivée chez VALOREM, personne n’avait utilisé
Access. Le projet a donc dû être mené de façon totalement autonome.
3.3.1. Présentation du logiciel Microsoft ACCESS 2000
La réalisation de la base de données gestion_projets est effectuée à l'aide du Système
de Gestion de Base de Données Relationnel (SGBDR) Microsoft ACCESS.
Ce logiciel permet la gestion d'une grande quantité d'informations à partir d'un seul
fichier de base de données. Dans ce fichier, les données sont divisées en lots de fichiers
appelés tables. Il est ensuite possible d'afficher, de compléter ou de mettre à jour des données
des tables à l'aide de formulaires, de rechercher et récupérer les données avec les requêtes.
Les tables, les formulaires et les requêtes sont les trois grands types d'objets ACCESS utilisés
dans ce projet.
Il faut également souligner l’existence des objets Etat, Macro et Module.
L'état permet l'impression de données. Il est proche du formulaire, mais comporte des
techniques spécifiques à l'impression.
Une macro permet l'automatisation de certains traitements (ouvrir un formulaire, une
table, fermer un formulaire...).
Un module est un ensemble de fonctions écrites en langage Visual Basic, destinées à
l'automatisation de traitements. Les modules sont plus puissants mais également plus
complexes que les macros, et permettent de construire des applications complètes à partir
d'Access.
ACCESS 2000 est un SGBDR qui présente certaines limites qui ne seront pas
franchies dans le cadre du projet. Il ne peut contenir que 2 Go de données au maximum. Ce
chiffre est quelque peu trompeur car, en cours d'exploitation, la taille de la base de données
grossit : de nouvelles données sont générées, d'autres ne sont plus utilisées… Pour des
quantités de données plus importantes, il faut opter pour de plus gros systèmes tels que
ORACLE, SQL SERVER, SYBASE… Access peut servir entre 5 et 10 utilisateurs
simultanément. Chaque table peut contenir 2 millions d'enregistrements au maximum.
3.3.2. Réalisation du modèle conceptuel de données
La première étape pour l'élaboration d'une base de données est la construction du
Modèle Conceptuel de Données (MCD) du projet. L'École Nationale des Sciences
Géographiques le définit comme l'ensemble des concepts et des règles permettant de
représenter des informations dans un système informatique. Il vise à rendre l'utilisation de la
base de données la plus optimale possible.
25
Le modèle réalisé est basé sur une organisation des données sous forme de 8 tables
attributaires interconnectées.
a) Création et définition des tables utilisées
A l'ouverture d'Access, une fenêtre permet la création d'une "nouvelle base de données
ACCESS". Une fois cette étape validée, une autre fenêtre propose d'enregistrer le fichier de la
base de données (fichiers .mdb) dans un emplacement particulier.
La fenêtre de gestion de la nouvelle base de données apparaît :
La colonne objets recense les différents types d'objets Access que l'on a cité
précédemment (Cf. 3.3.1.).
26
Les tables peuvent alors être générées en mode création (créer une table en mode
création) dans une nouvelle fenêtre. Les noms des champs et leurs caractéristiques sont saisis
et la table enregistrée. Elle apparaît dans la liste des tables de la fenêtre principale de gestion
de la base de données.
L'interface de gestion_projets est élaborée à partir de 5 tables majeures.
•
Site_projet : cette table comprend 8 champs :
- id_projet est un champ clé primaire. L'efficacité d'Access provient de sa capacité à
trouver et réunir rapidement des informations stockées dans des tables séparées en utilisant
des requêtes et des formulaires. A cette fin, chaque table doit inclure un champ ou un
ensemble de champs qui identifie, de manière unique, chaque enregistrement stocké dans la
table. Cette information est appelée clé primaire de la table. Une fois désignée, pour en
garantir le caractère unique, Access empêchera que les doublons ou des valeurs nulles ne
soient entrés dans le champ clé primaire.
L'ajout d'une clé primaire sur un champ est réalisée en mode création de tables en cliquant sur
le champ et
sur l'icône
dans la barre d'outils.
Id_projet est l'identifiant du projet. Chaque projet étant unique, il ne peut donc contenir qu'un
seul et unique numéro. D'où l'intérêt de l'avoir définit en tant que clé primaire.
- Le champ nom indique le nom du projet éolien,
- commune, les communes concernées par le projet,
- departement, le numéro de département,
- nom_ca, le nom du chargé d'affaires du projet,
- centrX et centrY, les coordonnées du centre du projet,
- adresse, le chemin d'accès au fichier relatif au projet WindPro.
•
Contrainte_env :
- id_projet correspond à l'identifiant du projet,
- type est le type de contraintes environnementales présent sur le site d'étude (ZNIEFF,
ZICO, ZPS, monuments historiques…),
- nom_contrainte, le nom de la contrainte,
- caractéristique renseigne sur les informations de la contrainte (surface de la zone, date
de classement…)
27
-
autre apporte des éléments de description supplémentaires.
•
Contrainte_techn :
- le champ type_contrainte indique le type de contrainte auquel on a à faire (lignes
électriques, antennes ANFR…),
- autre apporte des informations diverses sur la contrainte,
- coordX et coordY sont ses coordonnées s'il s'agît d'un ponctuel.
•
Vent :
- num_point est le numéro d'un point de mesure de vent. Il correspond à l'emplacement
du ou des mâts de mesures VALOREM sur un site ou des points de relevés
MétéoFrance,
- X_point, Y_point, Z_point sont les coordonnées X, Y et Z du point de mesures,
- vent renseigne sur les vitesses de vent enregistrées.
•
Foncier : cette table fournit les informations sur la maîtrise foncière du site.
- type est le type de maîtrise foncière (parcelle maîtrisée, en cours de maîtrise, non
maîtrisable),
- code_INSEE est le code INSEE de la commune. Il ne s'agît pas du code postal,
- section correspond au numéro de section de parcelle,
- Parcelle est le numéro de parcelle,
- Les champs propriétaire et exploitant fournissent les noms des propriétaires et des
exploitants des parcelles,
- Remarque apporte des informations complémentaires,
- DateMAJ permet la saisie de la date de mise à jour apportée à l'enregistrement,
Le tableau suivant rassemble les propriétés des 5 tables utilisées :
28
Nom des tables
Nom du champ
Type de données
Général
id_projet (clé)
nom
commune
departement
nom_ca
centrX
centrY
adresse
Numérique
Texte
Texte
Numérique
Texte
Numérique
Numérique
Lien hypertexte
Entier long, Null interdit, indexé sans doublon
taille (50), Null autorisé, non indéxé
taille (50), Null autorisé, non indéxé
Entier long, Null autorisé, non indéxé
taille (50), Null autorisé, non indéxé
Entier long, Null autorisé, non indéxé
Entier long, Null autorisé, non indéxé
Null autorisé, chaîne vide non autorisée
contrainte_env
id_projet
type
nom_contrainte
caracteristique
autre
Numérique
Texte
Texte
Texte
Texte
Entier long, Null autorisé, non indéxé
taille (30), Null autorisé, non indéxé
taille (75), Null autorisé, non indéxé
taille (50), Null autorisé, non indéxé
taille (50), Null autorisé, non indéxé
contrainte_techn
id_projet
type_contrainte
autre
coordX
coordY
Numérique
Texte
Texte
Numérique
Numérique
Entier long, Null autorisé, non indéxé
taille (50), Null autorisé, non indéxé
taille (75), Null autorisé, non indéxé
Entier long, Null autorisé, non indéxé
Entier long, Null autorisé, non indéxé
id_projet
type
code_INSEE
section
parcelle
propriétaire
exploitant
remarque
dateMAJ
Numérique
Texte
Numérique
Texte
Texte
Texte
Texte
Texte
Date/abrégé
Entier long, Null autorisé, non indéxé
taille (25), Null autorisé, non indéxé
Entier long, Null interdit, indéxé avec doublon
taille (50), Null autorisé, non indéxé
taille (25), Null autorisé, non indéxé
taille (50), Null autorisé, non indéxé
taille (50), Null autorisé, non indéxé
taille (50), Null autorisé, non indéxé
Null autorisé, non indéxé
id_projet
num_point
X_point
Y_point
Z_point
vent
Numérique
Numérique
Numérique
Numérique
Numérique
Texte
Entier long, Null autorisé, non indéxé
Entier long, Null interdit, indéxé avec doublon
Entier long, Null interdit, indéxé avec doublon
Entier long, Null interdit, indéxé avec doublon
Entier long, Null interdit, indéxé avec doublon
taille (50), Null autorisé, non indéxé
site_projet
Foncier
vent
Le MCD comporte également trois autres tables : com, departement et F_regions.
Elles ne font pas partie de l'interface de gestion_projets. Elles permettent d'alimenter des
requêtes diverses sur différentes unités administratives.
La table com contient toutes les communes de la France métropolitaine récupérées sur
le site INTERNET de l'INSEE.
b) Propriétés des relations entre les tables
Une fois les tables créées, il faut pouvoir rassembler les différentes informations
présentes contenues dans ces tables. Par la suite, il sera possible de générer des formulaires et
des requêtes pour afficher simultanément des données provenant de plusieurs tables
différentes.
Ce sont les relations qui ont pour but de faire correspondre les données des champs de
deux tables. Ces champs ont habituellement le même nom dans les deux tables. Dans la
plupart des cas, ils sont la clé primaire de la première table, qui constitue un identificateur
unique pour chaque enregistrement, et la clé étrangère de l'autre table. Dans le MCD de
29
gestion_projets, le champ id_projet de la table site_projet (clé primaire) est relié au champ
id_projet (clé étrangère) des autres tables du modèle.
Dans ce cas, un enregistrement de la table id_projet, peut être mis en correspondance
avec plusieurs enregistrements des autres tables. Dans ce modèle, toutes les relations sont du
même type, il s'agît, selon la terminologie Access, de relations « un à plusieurs ».
Les relations sont créées dans la fenêtre "Relations" (bouton
) en ajoutant les
tables
et en faisant glisser le champ clé de la table id_projet sur le champ correspondant
pour les autres tables.
Les propriétés des relations entre deux tables sont définies en double cliquant sur le
trait qui relie les deux tables. La fenêtre suivante apparaît :
L’ « intégrité référentielle » est appliquée à l'ensemble des jointures effectuées. Cette
expression désigne les règles devant être respectées pour préserver les relations définies entre
les tables lors de l'ajout ou de la suppression d'enregistrements. Si on applique l'intégrité
référentielle, Access empêche l'ajout d'enregistrements à une table liée lorsque la table
primaire ne contient pas l'enregistrement associé, de procéder à la modification de valeurs de
la table primaire qui entraînerait des enregistrements orphelins dans une table reliée, et de
supprimer des enregistrements de la table primaire lorsque la table reliée contient des
enregistrements correspondants.
La mise à jour en cascade des champs correspondants et l'effacement des
enregistrements correspondants sont activés.
Lorsqu'on clique sur le bouton « type de jointure », la case Inclure tous les
enregistrements de la table A et seulement ceux de la table B pour lesquels les champs joints
sont égaux (choix 2) est cochée.
30
La relation entre la table commune et departement est de type simple.
3.3.3. Utilisation des formulaires
Une fois le modèle conceptuel réalisé, il faut réaliser l'interface de consultation de la
base de données. Son utilisation doit être la plus simple et efficace possible pour optimiser la
manipulation des données. Elle se compose de plusieurs formulaires.
a) Présentation de l'objet formulaire
Un formulaire Access est un objet de la base de données. Il est généralement constitué
de plusieurs contrôles qui permettent d'afficher et d'analyser les données enregistrées dans les
tables.
Fig. 12 : exemple d’un formulaire en mode création
Le formulaire précédent est en mode création. Ce mode permet la création et la
modification de l'interface de visualisation (ajout de contrôles, ajout de textes,
personnalisation de l'arrière plan…). Tous les contrôle sont ici modifiables et paramétrables.
Pour se faire, clic droit sur un contrôle pour accéder à ses propriétés.
Les différents types de contrôles (zones de texte, zones de listes modifiables, intitulés,
onglets…) sont ajoutés en effectuant un « glissé déposé » du contrôle de la barre d'outils vers
le formulaire. Cette barre d'outils n'est accessible qu'en mode création de formulaire.
31
Le formulaire ci-dessus est le même formulaire que le précédent (Fig.11) mais en
mode affichage.
Le passage du mode création au mode affichage se fait avec le bouton
situé dans
la barre d'outils Access. Le basculement du mode affichage au mode création se fait par le
bouton
.
b) Les procédures évènementielles dans Access
En mode création, il est possible de définir les propriétés de tel ou tel contrôle. C'est
dans l'onglet évènement de la fenêtre propriété (Cf. Fig.12.) que se définissent les types
d'actions qui se réalisent sur le contrôle en question.
L'aboutissement d'une action est liée à une procédure évènementielle. Il s'agît d'une
unité de code visual basic qui contient une série d'instructions et de méthodes qui
accomplissent une opération ou calculent une valeur.
Dans Access, la programmation dépend souvent de procédures Visual Basic for
Application ou VBA. Le langage de programmation Visual Basic a ici été adapté et orienté
vers les applications bureautiques de Microsoft. Certains éléments que l’on peut être amené à
gérer dans une application en Access ou en Excel, par exemple, sont identiques. D'autres sont
spécifiques. VBA peut être vu comme une restriction de VB. Mais l'interface de
développement d'Access, par exemple, apporte pas mal de facilités.
Il est ainsi possible de visualiser le code Visual Basic généré instantanément par
Access lorsqu'on a, par exemple, placé un bouton "fermer un formulaire" à l'aide de l'assistant
bouton de commande. Pour cela, faire clic droit sur le contrôle (bouton de commande),
sélectionner "propriété" et dans l'onglet événement / sur clic, cliquer sur le bouton
Fig.13 : fenêtre propriété d’un contrôle
32
.
Une fenêtre Visual Basic s'ouvre avec le code du contrôle sélectionné. Dans le cas de
la fermeture d'un formulaire, le code sera :
Private Sub Commande13_Click ( )
Do Cmd.close
End Sub
Commande13_Click ( ) signifie : sur clic du contrôle bouton de commande
« commande13 » …
Private Sub et End Sub marquent le début et la fin de la procédure.
c) Création des formulaires de saisies des données
Afin d'éviter la saisie directe des données dans les tables, des formulaires de saisie des
données ont été construits. Les données sont alors saisies et enregistrées plus facilement.
5 formulaires de saisie des données sont créés à l'aide de l'assistant formulaire « créer
un formulaire à l'aide de l'assistant » dans la fenêtre de gestion du projet de base de données :
- site_projet correspond aux enregistrements de la table site_projet,
- contrainte_env, aux enregistrements de la table contrainte_env,
- contrainte_techn aux enregistrements de contrainte_techn,
- foncier1 aux enregistrements de la table foncier,
- ventForm aux enregistrements de la table vent.
La présentation est de style tabulaire de manière à favoriser la clarté pour la saisie des
données.
Les boutons « sauvegarder l'enregistrement », « supprimer l'enregistrement » et
« fermer le formulaire » complètent l'interface de saisie des données. Ce sont des contrôles
boutons de commande qui ont été placés au bas des formulaires. Lorsque l'utilisateur clique
sur un de ces boutons, il doit se passer une action particulière (sauvegarde d'un enregistrement
ou suppression d'un enregistrement, ou fermeture du formulaire en cours…). Ces actions sont
construites par l'assistant Bouton de Commande qui s'ouvre dès qu'un bouton est dessiné dans
le formulaire.
33
Par ailleurs, des boutons en forme de point d'interrogation ont été disséminés dans
certains formulaires pour apporter des remarques particulières. Ce sont des boutons de
commande dont la propriété sur clic est l'évènement suivant :
Private Sub (nom du bouton)_Click ()
MsgBox ("saisie – du - texte")
End Sub
3.3.4. Construction de la fenêtre de consultation des données
Cette fenêtre est un formulaire qui affiche toutes les données enregistrées dans les
formulaires de saisie pour un projet de parc éolien donné. Lorsqu'un utilisateur choisit un nom
de projet dans la zone de liste déroulante « Nom du projet » du formulaire « contraintes », les
informations relatives à ce projet s'affichent dans le formulaire « form ».
a) Création du formulaire form
Toutes les informations du projet s'affichent dans form. Il est composé de plusieurs
contrôles zones de texte répartis dans les 5 contrôles onglet suivants:
- Informations générales
- Environnement
- Technique
- Foncier
- Vent
34
Les onglets informations générales, Environnement et Technique sont alimentés par la
requête requête dont les détails de la construction sont détaillés ci-après.
Au même titre qu'un formulaire, une requête Access est un objet de la base de
données. Elle permet d'effectuer des recherches sur les enregistrements des tables à partir d'un
ou de plusieurs critères. La requête qui alimente les onglets informations générales,
environnement et technique est une requête de type simple réalisée à l'aide de l'assistant
requête à partir des 4 tables suivantes :
- Com
- Contrainte_env
- Contrainte_techn
- Site_projet
Dans ce cas, notre requête a pour but de regrouper toutes les données enregistrées dans
ces 4 tables, ce qui représente 14 champs. La fenêtre de construction de cette requête est la
suivante :
Lorsqu'elle est exécutée (bouton exécuter avec le point d'exclamation) elle affiche les
données des 14 champs spécifiés en mode création. Si on souhaite y apporter des
modifications, clic sur le bouton
.
Il faut désormais préciser le contenu du formulaire form. En l'occurrence, il s'agît ici
de la requête requete.
En mode création, cliquer sur le bouton
de la barre d'outils pour afficher les
propriétés du formulaire. Dans la propriété source, choisir la requête requete.
Il faut maintenant insérer les zones de texte dans les trois onglets. Dés qu'une zone est
insérée, il faut définir sa provenance. Cette opération est effectuée dans la propriété Source
contrôle de la zone de texte.
Onglet informations
générales
Nom_ca (nom du chargé
d'affaire)
Onglet Environnement
Onglet Techniques
Contrainte_env.type (type de
contrainte)
contrainte_techn.type_contrai
nte (type de contrainte)
35
Commune (nom de la
commune)
Departement (nom du
chargé d'affaires)
CentrX, centrY (coordonées
du centre du site)
nom_contrainte (nom de la
contrainte)
Caracteristique (caractéristique
de la contrainte)
contrainte_env.autre (remarques
particulières)
contrainte_techn.autre
(remarque)
coordX (coordonnées X s'il
s'agît d'un point)
CoordY (coordonnées X s'il
s'agît d'un point)
Remarquons que des boutons permettant de se déplacer entre les enregistrements ont
été ajoutés dans les onglets environnement et technique à l'aide de l'assistant bouton de
commande.
Les onglets foncier et vent contiennent deux boutons chacun. Un des bouton exécute
une requête, l'autre ferme la totalité du formulaire form. Deux autres requêtes ont été créées.
Une permet la visualisation des informations ; "req_foncier", l'autre, les informations
concernant le vent ; "req_vent".
La figure ci-dessus détaille le contenu de la requête req_foncier. La différence majeure
qu'il y a avec la requête précédente est que celle-ci est fondée sur un paramètre. Les
informations qui doivent s'afficher ici sont les données de vent d'un seul projet. Quand on
choisit un site dans la zone de liste modifiable nom du projet (dont le nom est [modifiable20]
en mode création) dans le formulaire contraintes, les données de ce site doivent apparaître.
Pour se faire, il faut saisir la ligne suivante dans Critères nom.Site projet :
[Forms]![Contraintes]![Modifiable20]
Le paramètre de la requête est entré dans le formulaire ([Forms]!) contraintes
[conraintes]! dans le contrôle [Modifiable20].
Cette ligne est recopiée dans la fenêtre paramètres de la requête. Requête /
Paramètres dans la barre d'outils y donne accès. Le type de données à afficher est du texte car
le nom d'un site est enregistré en tant que texte.
Les mêmes manipulations sont appliquées à la requêtes req_vent.
36
Dans ces deux requêtes, le nom du site n'apparaît pas puisqu'il est préalablement
définit dans le formulaire contraintes (la case afficher est donc décochée).
Maintenant que les requêtes sont créées, il n'y a plus qu'à les appliquer aux boutons de
visualisation de form. Une fois ces boutons placés dans les onglets, il faut associer la
procédure d'exécution des requêtes sur les boutons de commande. Pour cela, faire un clic droit
sur le bouton de commande et dans la propriété "sur clic" taper les lignes de commandes
suivantes :
Pour le bouton qui exécute la requête req_foncier on a :
Private sub (nom du bouton)_Click ()
DoCmd.OpenQuery "req_foncier", acViewNormal, acEdit
End Sub
Pour le bouton qui exécute la requête req_vent :
Private sub (nom du bouton)_Click ()
DoCmd.OpenQuery "req_vent", acViewNormal, acEdit
End Sub
Les boutons fermer les formulaires correspondent aux lignes suivantes :
Private sub (nom du bouton)_Click ()
DoCmd.Close
End Sub
Il est également possible d'appeler ces procédures automatiquement. Dans ce cas, il
faut se laisser guider par l'assistant bouton de commande.
Dans ce formulaire, en mode affichage, les contrôles ne s'affichent que lorsque la zone
de texte contient un renseignement. Lorsque celui-ci est vide, l'intitulé « Elément(s) non
saisi(s) » apparaît. Le masquage d'un contrôle zone de texte s'effectue dans la propriété sur
activation du formulaire form. Il suffit de saisir le code suivant et de le répéter à l'ensemble
des contrôles :
37
Private Sub Form_Current ()
If IsNull (Me! [nom_contrainte].Value) Then
Me![nom_contrainte].Visible = False
Else
Me![nom_contrainte].Visible = True
End If
(…) à répéter pour chaque contrôle à masquer
End Sub
L'intitulé « Elément(s) non saisi(s) » est placé en arrière plan à l'emplacement de la
zone de texte.
b) Formulaire contraintes
Le formulaire contrainte est la fenêtre de consultation et de visualisation des données
saisies dans la base de données. La consultation des données s'effectue en choisissant un nom
de projet dans une zone de liste modifiable.
Dès qu'un nom est sélectionné, le formulaire form décrit précédemment s'ouvre et
permet de visualiser les données. Le chemin d'accès du projet WindPro correspondant est
aussi disponible.
Avant tout, il faut alimenter le contenu de la zone de liste modifiable [Modifiable20]
pour qu'elle affiche les noms des sites en projet. Dans sa propriété origine source,
« Table/Requete » est affichée. La propriété Contenu indique :
SELECT [req.site].[nom] FROM req_site;
En réalité il s'agît d'une instruction de type SQL4 qui sélectionne et affiche le champ
nom de la requête req_site. Cette requête est une requête simple mono-colonne basée sur la
table site_projet et triée par ordre alphabétique sur le champ nom.
On doit maintenant alimenter la zone de liste modifiable du nom du chemin d'accès du
projet WindPro [modifiable40]. Pour cela, on va se servir de la requête adresse qui est une
requête paramétrée sur le nom du site en projet c'est à dire, sur la zone de liste modifiable
[Modifiable20]. Les critères de cette requêtes sont les suivants :
[Forms]![contraintes]![Modifiable20]
Cette ligne est recopiée dans les paramètres de la requêtes.
S.Q.L. est l'acronyme de Structured Query Language, c'est-à-dire "langage structuré de requête". Il a été
développé pour interroger et gérer les bases de données relationnelles par E.F. Codd dans les années 70. C'est un
4
38
Dans la propriété contenu de [Modifiable40] est indiquée la requête adresse.
Lorsque la valeur sélectionnée de [Modifiable20] (liste des projets) change, il faut
réinterroger [Modifiable40] afin que seule la valeur satisfaisante soit présente. Ici, nous ne
voulons voir que l'adresses WindPro du projet sélectionné. Il faut donc créer la procédure
évènementielle suivante dans la première zone de liste modifiable [Modifiable20] :
Private Sub [Modifiable20]_After Update ()
Modifiable40 = Null
Modifiable40.Requery
End Sub
c) Liaison des formulaires form et contraintes
Enfin, on place le formulaire form dans le formulaire contraintes en faisant un simple
glissé déposé, depuis la fenêtre de gestion du projet, de form vers contrainte, qui lui, est déjà
ouvert. Les deux formulaires n'ont plus qu'à être liés. Il faut initialiser les propriétés champs
père et champs fils du formulaire form. Cette manipulation lie la zone de liste modifiable des
sites en projet [Modifiable20] au formulaire form :
Champ pères = Modifiable20
Champ fils = nom
3.3.5. Finalisation de l'application
La fenêtre de consultation des données étant achevée, il ne reste plus qu'à réaliser la
fenêtre de présentation du projet (Fig.10). Elle permet l'accès aux différents formulaires créés
précédemment et s'ouvre dès que le fichier mdb est ouvert.
Cette fenêtre est le formulaire debut composé de plusieurs boutons, d'une image, de
l'heure et de la date de son ouverture et de contrôles intitulés.
39
La partie saisie comprend 5 boutons qui, sur clic, ouvrent les formulaires de saisie des
données. Ces boutons ont été créés en mode création à l'aide de l'assistant Bouton de
Commande.
De la même manière, le bouton consultation ouvre le formulaire contraintes. Le
bouton application ferme entièrement Access ou son Runtime.
Le logo VALOREM est inséré en mode création à partir du bouton image de la boîte à
outils, la date et l'heure d'ouverture en faisant Insertion / date et heure.
Enfin, les paramètres esthétiques de la fenêtre sont changés dans les propriétés des
différents contrôles (clic droit sur un contrôle).
Pour n'ouvrir que le formulaire debut au démarrage d'Access, il faut aller dans outils /
démarrage. Une fenêtre s'ouvre où toutes les cases sont décochées et où on a spécifié, dans
Afficher formulaire/page, le formulaire debut. Cette opération permet à l’utilisateur de
s’affranchir de la barre d’outils Access dont il n’a pas besoin quand gestion_projet est ouvert.
S’il souhaite faire apparaître la fenêtre logicielle classique, il faut qu’il ouvre le projet en
maintenant enfoncée la touche SHIFT du clavier.
3.3.6. Schéma de synthèse de l'application gestion_projet
40
debut
SAISIE
site_projet
CONSULTATION
contraintes
Nom du projet
projet WindPro
contrainte_env
Form
contrainte_techn
informations generales
foncier1
Environnement
requete
Technique
ventForm
Foncier
req_foncier
Vent
req_vent
41
CONCLUSION
Ces cinq mois de travail passés au sein de la société VALOREM m’ont, avant tout,
permis de me familiariser au domaine de l’éolien qui s’est avéré être un choix tout à fait
judicieux puisque très intéressant. J’ai pu ainsi découvrir les très nombreux aspects des phases
de montage d’un projet éolien.
De part mon intégration dans la structure « bureau d’études », j’ai dû m’adapter à
l’utilisation d’outils informatiques inconnus et pu faire partager mon expérience des SIG. Le
travail au sein de cette équipe pluridisciplinaire s’est révélé très enrichissant.
Le projet de base de données a été mené à bien de manière tout à fait autonome. Je me
suis donc heurté, à de nombreuses reprises, à certains blocages qui empêchaient son avancée.
Ces situations m’ont confirmé que le questionnement et l’acharnement à aller de l’avant face
à un obstacle informatique permettait, d’une part, de débloquer des situations, mais également
de progresser tout en accumulant de l’expérience.
Ce stage, qui conclut mon année de DESS, restera donc comme une expérience
professionnelle réussie.
42
BIBLIOGRAPHIE
Ouvrages et revues
ADEME. Guide du développeur de parc éolien. 2003. 152 p.
ADEME. Des éoliennes dans votre environnement ? Avril 2002. 6 fiches.
BOISSON (P.). Energie 2010-2020; les chemins d'une croissance sobre. Paris, la
Documentation Française, 1998. 522 p.
CUNTY (G.). Eoliennes et aérogénérateurs ; guide de l'énergie éolienne. ETISUD, 2000.175
p.
IEPF. Guide de l'énergie éolienne, les aérogénérateur au service du développement durable.
Col. Etudes et Filières. Presse offset - Languedoc, janvier 1998. p 75-81.
SYSTEME SOLAIRES. Les éoliennes ; survol de la situation en 50 questions réponses, les
retombées économiques. Octobre 2000. p31-38.
SYSTEMES SOLAIRES n°159, janvier - février 2004. 97 p.
VERNIER (J.). Les énergies renouvelables. Paris, Que sais-je ? Presses Universitaires de
France, 1997. 127 p.
Etudes d'impacts
Projet de parc éolien, site du Bourg Dun. Etude d'impacts. VALOREM, avril 2004. 141p. +
annexes.
Projet de parc éolien de Chicheboville / Conteville (14). Etude d'impacts. VALOREM, février
2004. 234 p. + annexes.
Projet de parc éolien, site des Monts Bergerons. Etude d'impacts. VALOREM, 2002. 93 p. +
annexes.
43
Bases de données - SIG
GETZ (K.), LITWIN (P.), BARON (A.). Access en action. Editions O'Reilly, Paris, 2002. 730
p.
Access, Visual basic :
http://access.developpez.com/
http://access.seneque.free.fr/
http://cerig.efpg.inpg.fr/tutoriel/bases-de-donnees/chap01.htm
http://memoaccess.free.fr/
http://www.self-access.com/
http://www.vbfrance.com/
…
SIG :
http://www.emd.dk
http://www.esrifrance.fr/
http://geomatique.georezo.net/index.htm
…
44
TABLE DES FIGURES
Fig.1 : évolution du parc éolien et marché annuel correspondant…………..…...p. 6
Fig.2 : répartition régionale des parcs fin 2003………………………………..…p.6
Fig.3 : répartition des aérogénérateurs par classe de diamètre…………………...p.7
Fig.4 : Synthèse des actions à conduire par un porteur de projets de parc éolien..p.8
Fig.5 : les différentes phases d’un projet éolien……………………………….…p.9
Fig.6 : fenêtre cartographique WindPro……………………………………..…..p.11
Fig.7 : exemple de photomontages WindPro……………………………………p.12
Fig.8, Fig.9 : extraits de l’atlas Alsace………………………………………..p.14, 15
Fig. 10 : principales données mobilisées dans les études d’impacts d’aménagement
de parcs éoliens…………………………………………………………………..p.16
Fig.11 : fenêtre d’ouverture du projet………………………………..…………..p.21
Fig. 12 : exemple d’un formulaire en mode création…………………………….p.30
Fig.13 : fenêtre propriété d’un contrôle………………………………………….p.32
45
LISTE DES SIGLES
ADEME : Agence De l’Environnement et de la Maîtrise de l’Énergie
ANF : Agence Nationale des Fréquences
BE : bureaux d’études
BRGM : Bureau de Recherches Géologiques et Minières
CAUE : Conseils d’Architecture d’Urbanisme et de l’Environnement
CG : Conseils Généraux
CR : Conseils Régionaux
DDE : Directions Départementales de l’Équipement
DIREN : DIrections Régionales de l’Environnement
DGI : Direction Générale des Impôts
DRAC : Directions Régionales des Affaires Culturelles
INSEE : Institut National de la Statistique et des Études Économiques
ONC : Office National de la Chasse et de la Faune Sauvage
RTE : Réseau de Transport d’Électricité
SDAP : Services Départementaux de l’Architecture et des Paysages
SRA : Services Régionaux de l’Architecture
46
ANNEXES
Annexe 1 : article extrait de Sciences et Avenir de juillet 2004 - coup de vent sur
les éoliennes
Annexe 2 : proposition méthodologique pour la cartographie des rapports de fin
de phase I et II
Annexe 3 : exemple de cartographie de rapport de fin de phase I
47
Annexe 1 : article extrait de Sciences et Avenir
de juillet 2004 - coup de vent sur les éoliennes
48
49
50
51
52
53
54
Annexe 2 : proposition méthodologique
pour la cartographie des rapports de fin
de phase I et II
55
Proposition méthodologique pour la cartographie des rapports de
fin de phase I et II
Toutes les cartes utilisées sont géoréférencées sous WindPro.
Préambule
Avant toute opération, un cadre de repérage est dessiné sur les cartes 1/25 000 et 1/100 000.
Ce dernier permet de fixer la taille des fenêtres cartographiques copiées dans Word.
Pour la carte 1/25 000, créer une couche cadre 25 dans laquelle on dessinera un rectangle
(insérer shape) représentant la zone de travail.
Cadre de localisation
On procèdera de la même manière pour la carte 1/100 000. La couche à créer est cadre 100
Localisation de site
Deux cartes sont nécessaires à la localisation du site d'étude. Une carte 1/100 000, 1/140 000,
1/125 000 ou Michelin 1/200 000 pour une vision élargie de la zone d'étude. Une carte 1/25
000 pour une vision rapprochée.
Créer une couche localisation sous WindPro. Dans cette couche, dessiner un rectangle
(bouton "insérer shape") qui permet de localiser le site sur les cartes à grandes et petites
échelles.
56
Pour la carte à petite échelle, dessiner une barre d'échelle (afficher règle) en bas à gauche de
la carte. Dans la propriété de l'objet, préciser la dimension voulue (10 km…). Ajouter au
dessus de cette barre sa valeur avec le bouton "insérer texte objet".
Une ville importante et le poste de raccordement doivent y être représentés. Ce dernier est
matérialisé de la façon suivante:
Pour ce faire, dessiner un cercle avec le bouton (insérer shape). Insérer également le texte
"poste de raccordement" (insérer texte objet) à proximité.
Pour la carte au 1/25 000, créer la couche échelle. A l'intérieur de cette couche, procéder de la
même manière que précédemment pour obtenir une barre d'échelle adaptée à la carte. On peut
prendre 1km pour longueur de cette barre d'échelle.
Remarque : la couche échelle sera utilisée dans toutes les autres cartes 1/25 000 du dossier.
Il n'y a plus qu'à copier l'image dans le document Word afin de la rogner et de la mettre à
dimension convenable (environ 10.5 cm * 16 cm.).
On peut aussi ajouter une flèche du nord sous Word. Insérer image / fleche_nord. Clic droit
sur l'image, format de l'image, dissocier cette dernière du texte, sélectionner aucun dans
l'onglet habillage et placer la flèche du nord en haut à gauche de la carte.
Potentiel éolien (1/25 000)
Créer une couche potentiel éolien.
Dans cette couche, les points de mesure sont indiqués par un carré coloré avec un numéro à
l'intérieur (insérer texte objet). Chaque numéro correspond à un point de mesure différent en
fonction de la légende suivante :
Faire apparaître la barre d'échelle et faire l' « impr ecran ». Il n'y a plus qu'à copier l'image
dans le document Word afin de la rogner et de la mettre à dimension convenable (environ
10.5 cm * 16 cm.).
Dans Word, ajouter au bas de la carte son bloc de légende : insérer image / mesure_vent
Maîtrise foncière sur le site (1/25 000)
57
L'information foncière est digitalisée à partir de WindPro. Une couche maîtrise foncière doit
être préalablement créée. A l'intérieur de la couche, faire "insérer objet surface" et dessiner le
contours des parcelles en fonction du type de légende prédéfini ci-après :
Afficher la couche cadre.
Procéder de la même manière que pour les cartes précédentes afin d'insérer la carte dans
Word, d'avoir des dimensions à peu près équivalentes, de faire apparaître la barre d'échelle et
la flèche du nord.
Carte du réseau électrique local (1/250 000 ou 1/1 000 000)
Des extraits de cartes de réseau électrique au 1/250 000 et 1/1 000 000 sont utilisés et
géoréférencés dans WindPro. On peut y ajouter la couche localisation qui permet de
visualiser le site d'étude.
Une fois la cartographie réalisée dans Word, insérer la légende reseau_electrique.
Raccordement électrique prévisible (1/100 000)
Plusieurs informations doivent figurer sur cette carte : le ou les tracés de raccordement
(insérer objet courbe, but = ligne de rugosité –gauche-> 0.2, droite-> 0.2), le point de
raccordement (insérer shape) et le poste de livraison (insérer shape). Tous ces éléments sont
regroupés dans une couche raccordement.
Enfin, la couche des éoliennes représente le dernier type de données qui figurent sur la carte.
Une fois la cartographie réalisée dans Word, insérer la légende raccordement
58
Aspects réglementaires
Deux cartes sont utilisées pour représenter les contraintes réglementaires.
Une carte représente les contraintes techniques, une autre les contraintes environnementales.
Une couche règlement est crée.
Carte des contraintes techniques
Le fond de carte utilisé est un fond 1 /25 000
Deux types de figurés sont présents sur la carte.
Les figurés linéaires matérialisent les réseaux de canalisation de gaz, de lignes électriques 20
kV, de lignes HTB ou THT, de faisceaux hertziens, de fibres optiques.
Les figurés ponctuels représentent les centres d'émission hertziens.
D'autres types de données peuvent être représentés par des figurés ponctuels ou linéaires.
Dans ce cas, on aura le type de légende suivant (contraintes_techniques):
Il faudra préciser dans le commentaire les caractéristiques des contraintes diverses (en vert)
cartographiées.
Carte des contraintes environnementales
Deux types de figurés sont utilisés : les figurés surfaciques et les figurés ponctuels.
La cartographie des figurés ponctuels s'effectue à partir de l'image (carte 1/25 000) provenant
de WindPro.
Les monuments et les sites archéologiques peuvent être insérés directement dans la capture
d'écran WindPro. Dans Word, faire insertion / image / à partir du fichier. Dissocier alors
l'image du texte en faisant un clic droit sur l'image puis, format de l'image, position et cocher
dissocier du texte. Dans l'onglet habillage, sélectionner aucun dans style d'habillage.
Positionner l'image sur la carte. Les symboles suivants sont disponibles :
59
Monuments classés
Monuments inscrits
Eglise – Chapelle
Château – manoir
Abbaye – prieuré – couvent
Vestiges
archéologiques
(fontaine par exemple)
Edifices publics
Tous ces symboles sont des images enregistrées sous format vectoriel WMF. Elles sont
récupérables dans le répertoire X.
Il suffit ensuite d'ajouter les blocs de légende qui correspondent à des images BMP que l'on
insère en bas de la carte.
Figurés surfaciques
Ils sont représentés sur une carte 1/100 000.
Le dessin des contours des zones de protection s'effectue sous WindPro. Il a été envisagé de
représenter les zones suivantes :
- Zones Naturelles d'Intérêt Ecologique Faunistique et Floristique de type I et II
- Zones Spéciales de Conservation, Zones de Protection Spéciale
- Zones d'Intérêt pour la Conservation des Oiseaux
- Zonages des Arrêtés de Protection de Biotope, de Réserves Naturelles, de Réserves
Naturelles Volontaires
- Les zones de Protection du Patrimoine Architectural Urbain et Paysager.
Légende contraintes_envales (légende des contraintes environnementales) :
Beaucoup de ces zones sont disponibles sous format SIG (*.shp) pour les régions suivantes:
- Alsace
- Aquitaine
- Auvergne
- Centre
- Haute-Normandie
60
-
Ile de France
Limousin
Midi-Pyrénées
Nord Pas De Calais
Provence Alpes Côte d'Azur
Rhône Alpes
Elles sont récupérables en format WindPro.
Carte générale des accès
Une couche accès est créée.
Le choix de l'échelle du référentiel cartographique est laissé au choix selon la configuration
du projet.
L'accès au site est matérialisé par un tracé dessiné sous WindPro (insérer objet courbe, but =
courbe de niveau).
Ajouter sur les marges de la carte des informations sur les directions des voies d'accès (ex :
vers Saint Nazaire, vers Nantes…). Il suffit de faire "insérer texte objet".
Schéma d'implantation (1/25 000)
Le schéma d'implantation reprend les informations suivantes :
- Maîtrise foncière
- Zones d'exclusion des habitations
- Emplacement des éoliennes
- Contraintes environnementales et ou techniques
La légende ci-après est une légende commune mobilisable pour l'ensemble des projets :
D'autres éléments de légende peuvent être insérés à côté de cette légende.
61
Annexe 3 : exemple de cartographie de
rapport de fin de phase I
(Les cartes ont été volontairement floutées par soucis de confidentialité)
62
Exemple de cartographie de RFPI
Plans de situation
63
Carte du potentiel éolien
Point 1 : altitude 32 m.
Point 2 : altitude 30 m.
V à 50 m. : 6.285 m/s
V à 50 m. : 6.285 m/s
64
altitude du site : 35 à 43 m.
Maîtrise foncière sur le site
65
Carte du réseau local (hors site d’études)
66
Raccordement prévisible
67
Aspects réglementaires
68
Carte générale des accès
69
Proposition d’implantation
La distance entre les éoliennes est de 300 m.
Contraintes techniques :
70
