75 Différentiel désassemblage et assemblage

Différentiel : désassemblage et assemblage
Page 1 sur 11
Différentiel : désassemblage et assemblage

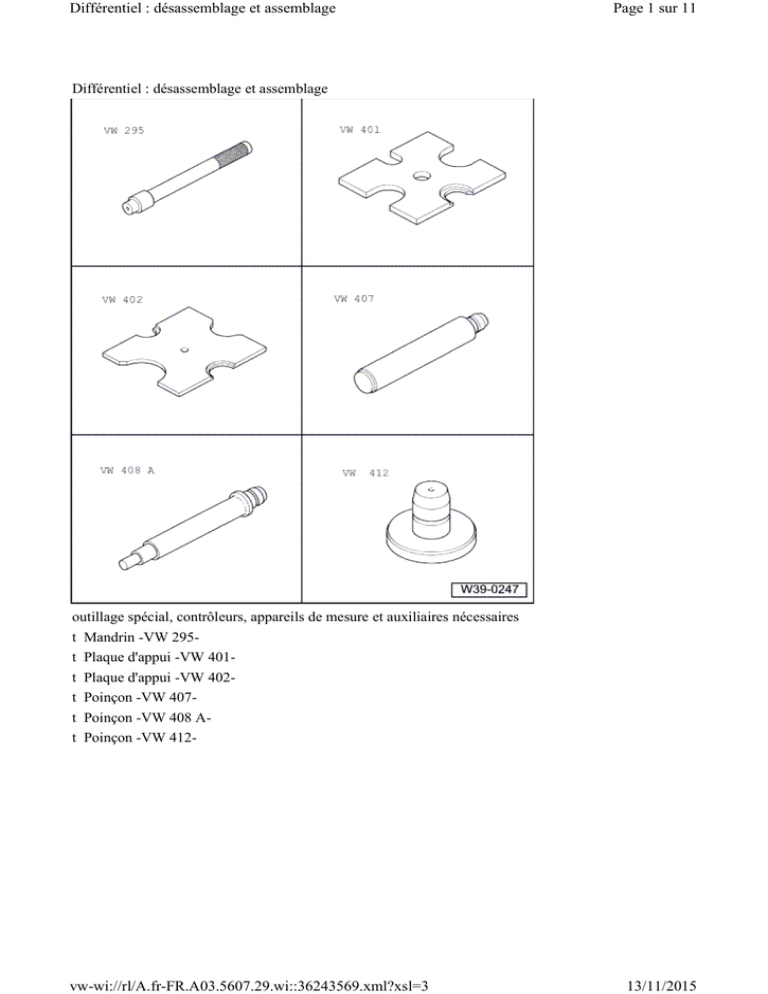

outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires
t Mandrin -VW 295t Plaque d'appui -VW 401t Plaque d'appui -VW 402t Poinçon -VW 407t Poinçon -VW 408 At Poinçon -VW 412-
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
t
t
t
t
t
t
Page 2 sur 11
Poussoir -VW 442Douille d'emmanchement -40 - 21Coupelle d'appui -40 - 105Poussoir -2050Éjecteur -3138Clé dynamométrique -V.A.G 1332-
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
Page 3 sur 11
t Extracteur de roulements à rouleaux coniques -V.A.G 1582t Douille d'extracteur -V.A.G 1582/6t Extracteur Kukko 44/2
t
t
t
t
1)
Nota
Avant de procéder à la repose, chauffer les bagues intérieures de roulement à rouleaux coniques à
100 °C.
Remplacer conjointement les deux roulements à rouleaux coniques.
En cas de remplacement des roulements à rouleaux coniques, du carter de différentiel, du couvercle de
couple réducteur arrière, du couple conique et du carter de couple réducteur arrière, il est nécessaire de
régler le différentiel → chap..
Serrer le couple réducteur arrière dans le pied de montage → chap.
En cas de remplacement de ces pièces, des travaux de réglage sont nécessaires → chap..
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
Page 4 sur 11
1 - Couvercle de couple réducteur arrière → remarque
2 - Joint-torique
q Remplacer systématiquement
q Mettre en place avec de l'huile
3 - Carter d'essieu arrière → remarque
4 - Rondelle d'ajustage S1
q Noter l'épaisseur
q Tableau de réglage → chap.
5 - Bague extérieure de petit roulement à rouleaux coniques → remarque
q Extraire → fig.
q Emmancher → fig.
6 - Bague intérieure de petit roulement à rouleaux coniques → remarque
q Extraire → fig.
q Emmancher à la presse → fig.
7 - Vis 6 pans, 60 Nm + serrage supplémentaire de 45°
q Remplacer systématiquement
q Contre-serrer les vis, puis serrer en diagonale au couple de serrage prescrit
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
Page 5 sur 11
q Appariement → Catalogue électronique des pièces de rechange
8 - Carter de différentiel → remarque
9 - Couronne → remarque
q Est appariée à l'arbre secondaire (couple conique)
q Chasser avec un mandrin → fig.
q Monter sur le carter de différentiel → fig.
q Appariement → Catalogue électronique des pièces de rechange
10 - Goupille élastique
q Pour bloquer l'axe de satellites
q Emmancher à ras
11 - Bague intérieure de grand roulement à rouleaux coniques → remarque
q Extraire → fig.
q Emmancher à la presse → fig.
12 - Bague extérieure de grand roulement à rouleaux coniques → remarque
q Extraire → fig.
q Emmancher → fig.
13 - Rondelle de réglage S2
q Noter l'épaisseur
q Tableau de réglage → chap.
14 - Pièce filetée
15 - Planétaire
q Reposer → fig.
q Régler → fig.
16 - Satellite
q Reposer → fig.
17 - Axe de satellites
q Chasser avec un mandrin
18 - Rondelle de réglage
q Déterminer l'épaisseur → fig.
19 - Rondelle d'appui
q Vérifier l'absence de fissures
Bague extérieure de petit roulement à
rouleaux coniques : expulsion hors du carter
– Après la dépose, vérifier si les rondelles de
réglage sont endommagées.
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
Page 6 sur 11
Bague extérieure de petit roulement à
rouleaux coniques : emmanchement dans le
carter jusqu'en butée
Bague intérieure du petit roulement à
rouleaux coniques : extraction
A - Extracteur Kukko 44/2
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
Page 7 sur 11
Bague intérieure de petit roulement à
rouleaux coniques : emmanchement
ATTENTION !
Porter des gants de protection !
– Avant d'emmancher la bague intérieure, la
chauffer à env. 100 °C.
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
Page 8 sur 11
Bague intérieure de grand roulement à
rouleaux coniques : extraction
Avant la mise en place du dispositif
–
d'extraction, placer la plaque d'appui -40 105- sur le carter de différentiel.
Bague intérieure de grand roulement à
rouleaux coniques : emmanchement
ATTENTION !
Porter des gants de protection !
– Avant d'emmancher la bague intérieure, la
chauffer à env. 100 °C.
Bague extérieure de roulement à rouleaux
coniques : expulsion hors du couvercle
– Après la dépose, vérifier si les rondelles de
réglage sont endommagées.
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
Page 9 sur 11
Bague extérieure de roulement à rouleaux
coniques : emmanchement dans le couvercle
Expulsion de la
couronne de
différentiel hors du
carter
Montage de la couronne de différentiel
ATTENTION !
Porter des gants de protection !
– Chauffer la couronne de différentiel à env.
100 °C et la mettre en place.
Mettre en place la couronne de différentiel
–
en la guidant à l'aide de goujons de centrage
-A- (à fabriquer soi-même).
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
Page 10 sur 11
Planétaires/satellites :
repose
En cas de
remplacement des
planétaires, il est
– nécessaire de
mesurer à nouveau
l'épaisseur des
rondelles de réglage
→ fig..
Mettre en place les
planétaires avec les
–
rondelles de réglage
déterminées par
mesure.
Positionner les
satellites avec un
– décalage de 180° et
les faire basculer
vers l'intérieur flèche-.
Mettre en place les
–
rondelles d'appui et
les ajuster.
Mettre en place les
– pièces filetées en
veillant à leur bon
positionnement.
Emmancher l'axe de
satellites jusqu'à ce
–
qu'il occupe sa
position définitive
et le bloquer.
Planétaires/satellites : réglage
– Mettre en place les planétaires avec des
rondelles de réglage de 0,5 mm d'épaisseur.
– Positionner les satellites et les rondelles
vw-wi://rl/A.fr-FR.A03.5607.29.wi::36243569.xml?xsl=3
13/11/2015
Différentiel : désassemblage et assemblage
Page 11 sur 11
d'appui avec un décalage de 180° .
Veiller à ce que les rondelles d'appui ne
soient plus interverties maintenant.
– Emmancher l'axe des satellites.
– Pousser les satellites vers l'extérieur.
– Repousser les planétaires dans le -sens de
la flèche- et contrôler le jeu.
Déterminer la rondelle de réglage la plus
– épaisse qu'il soit encore tout juste possible
de mettre en place pour les planétaires de
chaque côté.
– Sélectionner les rondelles de réglage de la
même épaisseur.
Tableau des rondelles de réglage
Épaisseur de rondelle de réglage (mm)
0,50
0,70
0,90
0,60
0,80
1,00
–
Apparier les rondelles de réglage en se référant au → Catalogue électronique des pièces de
rechange.
Si aucun jeu n'est mesurable, mais qu'il est
tout juste possible de tourner les
planétaires/satellites, le réglage est également
correct.
