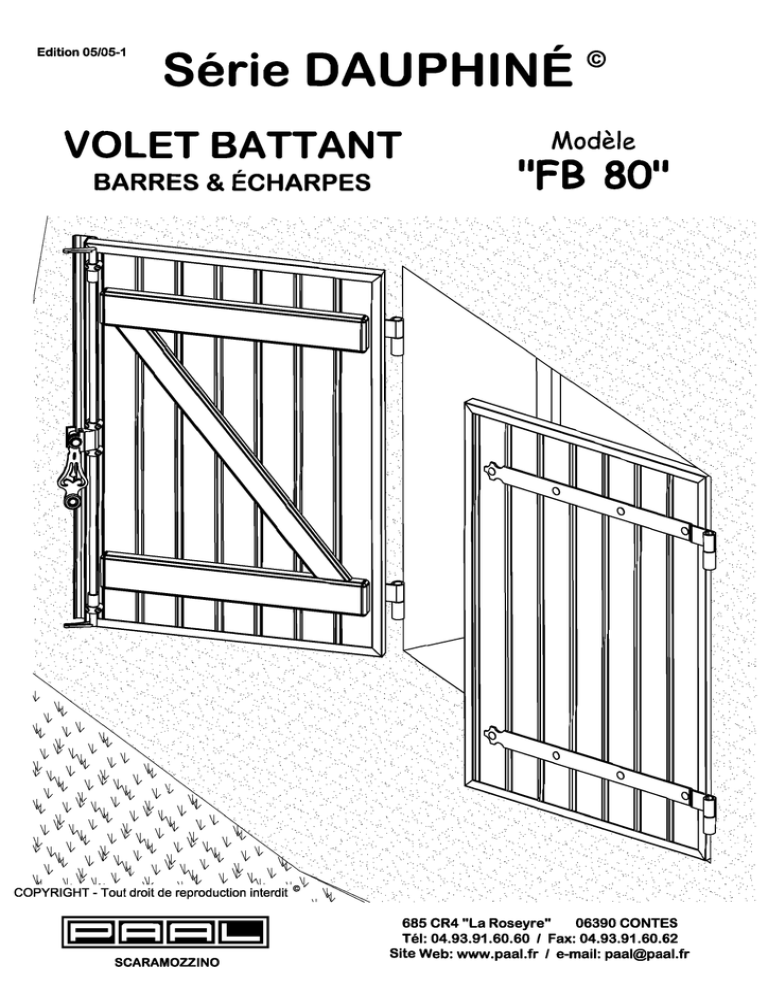

Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
DESCRIPTIF TECHNIQUE
VOLET PLEIN BARRES & ÉCHARPES
Modèle « FB 80 »
TYPES DE VOLETS
- 1, 2, 3 ou 4 vtx en fenêtre ou porte-fenêtre - sur gonds - rectangulaire ou cintré -
Le BATTANT est constitué de lames tubulaires en aluminium extrudé (6060 T5) de
section 24x88 mm ou 24x168 mm . Elles sont emboîtées les unes dans les
autres puis solidarisées entre-elles par une vis sans tête, pour former un
panneau rigide encadré par un profilé de finition en « U ».
Ce profilé d’encadrement intègre deux rainures recevant les toiles de la
dernière lame recoupée du panneau, ainsi qu’une gorge recevant une
équerre d’assemblage en acier inox.
Les barres sont constituées d’un profilé support, vissé sur le panneau,
sur lequel est clipé un capot (section 80x25) qui lui donne son aspect
mouluré tout en masquant les fixations des pentures.
L’écharpe, moins haute que la barre, est constituée d’un profilé support
vissé sur le panneau, sur lequel est clipé un capot (section 60x18) qui lui
donne son aspect mouluré.
FINITION: profilés thermolaqués suivant palette des teintes RAL et bénéficiant du
label QUALICOAT, disponibles sur stocks en BRUT, blanc RAL 9010, vert
RAL 6021 Satiné et marron mat 9840. Autres teintes sur commande.
FABRICATION simple et rapide par simple tronçonnage. Les assemblages se font
par vissage.
ACCESSOIRES: aucun accessoire n’est composé de matériau susceptible de
s’oxyder, toutes les pièces d’assemblage sont en aluminium ou acier inox,
la visserie en acier inox, les pentures et l’espagnolette en aluminium, les
gonds en acier inox ou en polyamide, les arrêts de volet en aluminium ou en
matériau composite.
Page 1.0
Page 1.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
ACCESSOIRES
ACCESSOIRES
- CODIFICATION
Les accessoires sont référencés suivant un code précis à SEPT CHIFFRES
Exemple:
12
157
71
n° d’ordre
les deux derniers chiffres déterminent
la TEINTE ou la MATIERE (ex. 71 = RAL9010)
les deux premiers chiffres déterminent la FAMILLE
à laquelle il appartient (ex. 12 = paumelles)
FAMILLES
MATIERES / TEINTES
- 01 - BEQUILLES & POIGNEES AILERON
- 20 Aluminium BRUT
- 21 Aluminium ANODISE ARGENT
- 22 Aluminium ANODISE CHAMPAGNE
- 26 Aluminium ANODISE NOIR
- 27 Aluminium finition NICKEL SATINÉ
- 02 - CAVALIERS
- 03 - CHARIOTS
- 04 - COMPAS
- 05 - SYSTEMES DE FERMETURE
- 06 - EQUERRES
- 07 - FERMES PORTES
- 08 - GUIDES & GACHES
- 09 - JOINTS
- 10 - LOQUETEAUX
- 11 - FERRURES OSCILLO-BATTANTS
- 12 - PAUMELLES & PENTURES
- 13 - SUPPORTS & SOCLES
- 14 - BOUCHONS
- 15 - REGULATEURS & CALES DE POSE
- 16 - SERRURES
- 17 - VERROUS
- 18 - VISSERIE
- 19 - BROSSES
- 25 - DIVERS
- 30 Acier NOIR
- 31 Acier GALVANISE
- 34 Acier INOXYDABLE
- 40 MATIERE PLASTIQUE
- 41 JOINT DE VITRAGE
- 42 JOINT DE FINITION
- 43 JOINT DE BATTUE
- 45 JOINT DE GARDE-CORPS
- 50 LAITON BRUT
- 51 LAITON CHROME
- 52 LAITON POLI
- 53 LAITON CADMIE
- 54 LAITON BRONZE
- 70 Alu. LAQUE TEINTES DIVERSES
- 71 Alu. LAQUE RAL 9010 (BLANC)
- 72 Alu. LAQUE RAL 8017 (MARRON)
- 73 Alu. LAQUE RAL 9005 (NOIR)
- 74 Alu. LAQUE RAL 6011 (VERT)
- 75 Alu. LAQUE ARGENT
- 76 Alu. LAQUE RAL 8019 (BRONZE)
- 77 Alu. LAQUE RAL 6021 (VERT)
- 78 Alu. LAQUE 9840 (MARRON MAT)
- 79 Alu. LAQUE RAL 1015 (IVOIRE)
- 80 Alu. LAQUE RAL 5014 SATINÉ (BLEU LAVANDE)
- 81 Alu. LAQUE RAL 6005 (VERT SAPIN)
- 83 Alu. LAQUE RAL 7035 SATINÉ (GRIS FUMÉ)
- 84 Alu. LAQUE RAL 6021 SATINÉ (VERT)
- 99 DIVERS
- 30 - OUTILLAGE
Page 7.0
Page 7.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
ACCESSOIRES
Modèle « FB 80 »
18 150 34
06 164 34
Vis STHC M8x12
assemblage des lames entre elles
Equerre d’assemblage inox
pour D151
Cond. : 200 pièces
09 167 43
Joint de battue D157
E.P.D.M
Cond. : bobine de 100 m
14 235 71/77/78
14 234 40
Plaque de 12 embouts de barre
Grappe de 4 embouts de barre
Matière : nylon BLANC
tôle alu ép. 2 mm
18 151 34
Vis TF ø 3,5x20 inox
fixation 14 235 sur D158
Sur demande, ces embouts peuvent être
fournis peints de la couleur du volet.
Cond. : 100 pièces
Page 8.0
Page 8.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
ACCESSOIRES
Modèle « FB 80 »
PENTURES ALUMINIUM
12 222 71/73 Lg 410 mm
12 230 71/73 Lg 700 mm
12 223 71/73 Lg 570 mm
Elément œil à col épaisseur 6 mm
3 trous carrés entraxe 160 mm
3 trous carrés entraxe 160 mm
4 trous carrés entraxe 160 mm
12 224 71/73 Lg 730 mm
5 trous carrés entraxe 160 mm
Penture droite (Ø14) épaisseur 4 mm
12 231 71/73 Lg 655 mm
3 trous carrés entraxe 160 mm
Contre-penture pour élément à œil
épaisseur 3 mm
CONTRE-PENTURES
12 227 71/73 Lg 365 mm
3 trous carrés entraxe 160 mm
12 228 71/73 Lg 525 mm
4 trous carrés entraxe 160 mm
12 229 71/73 Lg 685 mm
5 trous carrés entraxe 160 mm
12 232 71/73
Articulation
18 152 71/26
18 153 71/26
Boulon TRCC aluminium
lg. 40 mm
Boulon TRCC aluminium
lg. 45 mm
Montage toutes pentures
sauf 12 232
Avec 12 232
cond.: 100 pièces
cond.: 100 pièces
L’entraxe (160 mm) entre les trous carrés de ces pentures a été spécialement étudié pour
que leur montage sur le panneau de lames puisse se faire sans difficultés.
Cela implique que la lame refilée pour mettre le panneau à la dimension soit placée du coté
opposé aux pentures.
Page 9.0
Page 9.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
ACCESSOIRES
Modèle « FB 80 »
GOND ALUMINIUM à SCELLEMENT CHIMIQUE
GOND POLYAMIDE à SCELLEMENT CHIMIQUE
12 244 73/84
12 185 40 Noir
Gond alu
lg. 130 mm
Axe ø 14 clipable
avec insert en inox.
Clip anti-soulèvement
du battant.
12 186 40 Blanc
12 194 73/84
12 187 40 Noire
Entretoise pour double vantail
(masque la tige filetée)
12 188 40 Blanche
GOND ALUMINIUM à SCELLEMENT CHIMIQUE
12 195 40
Axe polyamide ø 14
renforcé par insert en alu
Gond polyamide
lg. 140 mm.
Axe ø 14 clipable
avec insert en inox.
Clip anti-soulèvement
du battant.
Entretoise pour double vantail
(masque la tige filetée)
12 202 73/84
Gond fixation
en tableau
12 193 73
Gond lg. 130 mm
25 198 40
30 167 31
Rondelle de calage
épaisseur 3 mm
ø 14 int.
ø 25 ext.
Gabarit de perçage
Avec 12 193 :
Intercaler 1 rondelle
25 198 entre le gabarit
et le gond.
cond.: 3 pièces
Page 10.0
Page 10.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
ACCESSOIRES
Modèle « FB 80 »
ESPAGNOLETTE ALUMINIUM
05 191 71/73
Tube rainuré lg. 1270 mm
pour volet ht. 1400 maxi
05 194 71/73
Tube rainuré lg. 2270 mm
pour volet ht. 2400 maxi
05 263 40 Noir
05 264 40 Blanc
05 296 40 Vert
Lacet de guidage
05 195 71/73/84
Tube rainuré lg 2700 mm
pour volet ht. 2800 maxi
18 147 34
Vis DIN 7982 Z 4,2x25 A2
fixation des lacets
Cond. : 100 pièces
05 205 71/73/84
Set d’accessoires
de manoeuvre
et de verrouillage
08 172 71/73/84
Gâche
pour volet 1 vantail
25 195 40 Noir
25 196 40 Blanc
25 216 40 Incolore
Capuchon de protection PVC
à positionner sur la gâche
Capuchon de protection PVC
à positionner sur la poignée
Page 11.0
Page 11.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
ACCESSOIRES
Modèle « FB 80 »
25 173 71/73/84
Dardenne aluminium
Verrou d’espagnolette
17 122 40 Haut
17 123 40 Bas
matériau composite et aluminium
Chaque verrou fourni avec 1 plaquette de calage
et 1 gâche composite à encastrer
25 251 40 Noir
25 277 40 Blanc
Capuchon de protection PVC
à positionner sur la dardenne
Evite l’emploi d’une dardenne permettant ainsi,
en porte-fenêtre, de libérer le passage de tout
obstacle.
25 212 73/84
lg. 400 mm
05 241 73
25 213 71/73
lg. 500 mm
Barre de sécurité alu ép. 6 mm lg. 450 mm
Crochet
05 266 71/73
25 214 71/73/84
Poignée de tirage
Crémaillère
Page 12.0
Page 12.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
ACCESSOIRES
Modèle « FB 80 »
05 234 71/73
16 172 26
Crémone à rotation
fixation en applique
Serrure 2 points
en applique.
16 157 51
Barillet européen
panneton DIN
2 entrées de clé
lg. 70 mm
05 235 71/73
Jeu de tringles
lg. 1280 mm
05 297 40 Blanc
16 189 71/73/75
05 298 40 Noir
Entrée de barillet
Lacet supplémentaire
08 193 34
17 119 71/73
lg. 250 mm
17 120 71/73
lg. 500 mm
Gâche inox
Verrou en applique
08 128 50
ø 10
Gâche anti-poussière
25 174 40
Dardenne
matériau composite
25 175 40
Crochet de rappel
Pour volet à deux vantaux se repliant l’un
sur l’autre, évite la pose de verrous en
applique. (ne peut pas se monter si battue
intérieure)
Page 13.0
Page 13.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
ACCESSOIRES
Modèle « FB 80 »
25 178 40 Noir
25 185 40 Blanc
Reçoit 1 vantail
25 179 40 Noir
25 186 40 Blanc
Reçoit 2 vantaux
Tourniquet marseillais
avec butée
matériau composite
25 202 71/73
Reçoit 1 vantail
25 203 71/73
Reçoit 2 vantaux
Arrêt de volet
en aluminium
25 275 40
Arrêt de volet
Matière composite
Couleur : VERT
Page 14.0
Page 14.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
ACCESSOIRES
Modèle « FB 80 »
Page 15.0
Page 15.0
Série DAUPHINÉ©
VOLET BATTANT BARRES & ÉCHARPES
Modèle « FB 80 »
