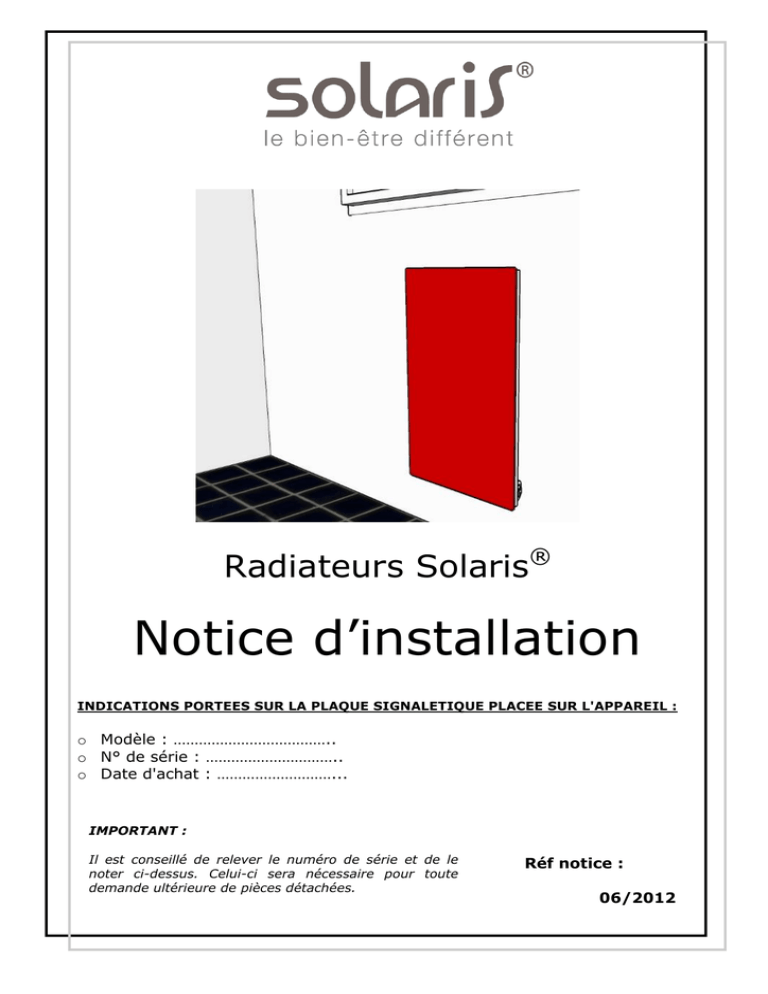

Instructions Solaris

Radiateurs Solaris®
Notice d’installation
INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL :
o Modèle : ………………………………..
o N° de série : …………………………..
o Date d'achat : ………………………...
IMPORTANT :
Il est conseillé de relever le numéro de série et de le
noter ci-dessus. Celui-ci sera nécessaire pour toute
demande ultérieure de pièces détachées.
Réf notice :
06/2012
F
Sommaire
1.
NOTICE D’INSTALLATION ..................................................4
1.1.
Précautions avant installation ................................................................................ 4
1.2.
Distances de sécurité ............................................................................................. 5
1.3.
Branchement du radiateur ...................................................................................... 6
1.3.1.
1.3.2.
1.3.3.
1.4.
Fil pilote ....................................................................................................... 6
Délestage ..................................................................................................... 6
Courant porteur ............................................................................................ 6
Montage du radiateur ............................................................................................. 6
1.4.1.
1.4.2.
Principe d’installation ................................................................................... 6
Etapes d’installation du radiateur ................................................................. 7
1.5.
Montage des barres sèche-serviettes ..................................................................... 9
1.6.
Démontage du radiateur....................................................................................... 11
3
1. NOTICE D’INSTALLATION
L'installation doit être réalisée par un professionnel ou une personne compétente qui aura au préalable
contrôlé la conformité de l'alimentation électrique aux normes en vigueur ; notre responsabilité étant
limitée à la fourniture de l’appareil.

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les
enfants) dont les capacités physiques, sensorielles ou mentales sont réduites,
ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu
bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité,
d’une surveillance ou d’instructions préalables concernent l’utilisation de
l’appareil.

Si le câble d’alimentation est endommagé, l’appareil de chauffage ne doit pas
être utilisé et doit être remplacé par le fabricant, son service après-vente ou des
personnes de qualification similaire afin d’éviter un danger.
1.1. Précautions avant installation
Pas d’installation JUSTE SOUS une prise de
courant

OK

NO
Pas d’installation si le verre a subi des
dommages

OK
Raccordement OBLIGATOIRE via un
branchement direct dans un boîtier électrique
Fixation au mur OBLIGATOIRE (classé en tant
qu'appareil de chauffage fixe)
4
1.2. Distances de sécurité
min. 100 mm
min. 50 mm
min. 50 mm
Respecter les distances minimales requises
Les radiateurs SOLARIS® doivent être installés selon les normes en vigueur :
 Pour la salle de bains : se reporter à la norme NFC 15-100 (obligation d’installer une protection
différentielle de 30 mA)
Les radiateurs SOLARIS® peuvent être installés :
 Dans les volumes 2 et 3 d'une salle d'eau
 Les commandes du thermostat ne doivent pas être accessibles par une personne se trouvant dans la
baignoire/douche
5
1.3. Branchement du radiateur
- Prévoir OBLIGATOIREMENT un dispositif de coupure omnipolaire ayant une distance d'ouverture
supérieure ou égale à 3 mm
- Branchement obligatoire sur du courant alternatif 230V - 50 Hz
- Prise de terre non nécessaire (radiateur de classe II)
1.3.1.
Fil pilote
Fil existant dans certaines habitations récentes (au niveau du câblage électrique) :
- Relie les appareils de chauffage au programmateur qui transmet les différents ordres de chauffe
- Doit être impérativement isolé si non utilisé
1.3.2.
Délestage
Un délesteur peut être installé pour mettre hors circuit les appareils jugés non prioritaires (tel que le
chauffage électrique) et pour permettre aux autres appareils de fonctionner normalement.

Si délesteur installé : doit être utilisé UNIQUEMENT sur le fil pilote
1.3.3.

Courant porteur
Le radiateur SOLARIS® n’est pas compatible avec une installation en courant porteur
1.4. Montage du radiateur
1.4.1.
Principe d’installation
Vue face avant
Verre décoratif
trempé émaillé
Vue face arrière
Châssis situé à l’arrière du radiateur
Emplacement pour fixation
du radiateur au mur avec
les pions fournis
Thermostat (pour VFI) / récepteur (pour VFR) / Boîtier (pour VFE)
6
1.4.2.
Etapes d’installation du radiateur
 IMPORTANT : Respecter le sens de montage du radiateur. Si vous venez d’acquérir un
radiateur SECHE-SERVIETTES, les barres sèche-serviettes doivent être montées avant
d'accrocher le radiateur au mur (cf. paragraphe 1.4)
*
*
X2 ou X3
(selon
modèle)
X2 ou X3
(selon
modèle)
Matériel nécessaire
* chevilles à adapter suivant le support mural
Matériel inclus dans le colis
1




Repérer les distances entre les fixations conformément au tableau ci-dessous (, pour
radiateurs horizontaux /
, et 
pour radiateurs verticaux)
 Marquer puis percer les trous dans le mur
Distances entre les fixations

Radiateurs horizontaux
 (mm)
450W H 63cm
(mm)
280
750W H 63cm
530
450
1000W H 63cm
830
450
1200W H 63cm
1 030
450
1500W H 63cm
1 280
450
550W H 45cm
580
270
1000W H 45cm
1 230
270
Radiateurs verticaux
 (mm)
450
 (mm)
 (mm)
1000W V 63cm
410
870
730
1200W V 63cm
410
1 070
930
1500W V 63cm
410
1 320
1 160
550W V 45cm
230
620
450
1000W V 45cm
230
1 275
1 130
7
2
Pion
Vis
Cheville
Trou
Possibilité de réglage de niveau par excentrique
Fixer les 2 pions (ou 3 pions si modèle vertical)
à l'aide des chevilles et vis adaptées
 La face du pion a le plus petit diamètre
contre le mur
3
4
Coller le serre-câble auto-adhésif au bas du châssis Brancher votre radiateur en respectant les
métallique à l'arrière du radiateur
consignes (cf. partie 1.6)
 Emplacement du serre-câble en fonction de
l’alimentation électrique
5
6
CLAC !
Enficher le radiateur sur les pions de fixation
Vous devez entendre un clac (bruit métallique)
au niveau des fixations
8
7
Vérifier que le radiateur fixé au mur soit bien en
place
 A NOTER :


Un système de sécurité empêche le soulèvement du radiateur une fois installé
Pour des raisons techniques et d'accessibilité au thermostat :
 Un modèle HORIZONTAL (H) doit se fixer uniquement
 Un modèle VERTICAL
(V) doit se fixer uniquement
HORIZONTALEMENT
VERTICALEMENT
1.5. Montage des barres sèche-serviettes
 IMPORTANT : les barres sèche-serviettes doivent être montées avant d'accrocher le
radiateur au mur. IL NE FAUT MONTER QU’UN SEUL ACCESSOIRE PAR RADIATEUR.
X6
X4
Tournevis
cruciforme
X2
Matériel nécessaire
Matériel inclus dans le colis
9
1
2
Fixer la 1ère barre sèche-serviettes
2a
Si option 3ème barre : Fixer la 3ème barre sècheserviettes
Fixer la 2ème barre sèche-serviettes
3
Placer l’accessoire sèche-serviettes AU
COMPLET à l’arrière du radiateur
4
Fixer l’accessoire sèche-serviettes à l’arrière du
radiateur aux emplacements prévus
10
1.6. Démontage du radiateur
1
Tournevis
plat
Matériel nécessaire
Interrompre l’alimentation électrique
2
3
Languette
Glisser un tournevis entre les ailettes de part et
d’autre du radiateur
Tirer les 2 clips de sécurité (languettes alu) vers
vous, à l’aide de la pointe du tournevis
4
Soulever le radiateur, déposer le et débrancher
le du boîtier électrique
11
Radiateurs Solaris®
Guide d’utilisation
INDICATIONS PORTEES SUR LA PLAQUE SIGNALETIQUE PLACEE SUR L'APPAREIL :
o Modèle : ………………………………..
o N° de série : …………………………..
o Date d'achat : ………………………...
IMPORTANT :
Il est conseillé de relever le numéro de série et de le
noter ci-dessus. Celui-ci sera nécessaire pour toute
demande ultérieure de pièces détachées.
Réf notice :
10/2012
F
Sommaire
1.
GUIDE D’UTILISATION .......................................................5
1.1.
Les systèmes de régulation ................................................................ 5
1.1.1.
1.1.1.1.
1.1.1.2.
1.1.2.
1.1.3.
1.1.3.1.
1.1.3.2.
1.1.4.
1.1.4.1.
1.1.4.2.
Thermostat électronique intégré (pour VFI)................................................. 5
Utilisation ..................................................................................................... 5
Emplacement ................................................................................................ 5
Boîtier (pour VFE) ........................................................................................ 6
Thermostat sans fil Caléo (pour VFR) ........................................................... 6
Utilisation ..................................................................................................... 6
Synchronisation............................................................................................ 7
Programmateur Chrono (pour VFR) .............................................................. 9
Utilisation ..................................................................................................... 9
Synchronisation.......................................................................................... 10
1.2.
Utilisation du modèle sèche-serviettes ............................................... 10
1.3.
Nettoyage ..................................................................................... 10
1.4.
Protection de surchauffe et de surcharge ........................................... 11
1.5.
Mises en garde ............................................................................... 11
1.6.
En cas de panne ............................................................................. 12
2.
GARANTIE ........................................................................ 13
2.1.
Garantie Légale .............................................................................. 13
2.2.
Garantie contractuelle de 2 ans ........................................................ 13
2.3.
Conditions d’application de la garantie ............................................... 13
2.4.
Limites et exclusions de la garantie ................................................... 13
Introduction
Vous venez d’acquérir un radiateur de chauffage des locaux SOLARIS® ou un
radiateur de chauffage sèche-serviettes SOLARIS® et nous vous remercions de la
confiance témoignée.
De sa conception à sa commercialisation, tout a été mis en œuvre afin de vous offrir
un produit exclusif et de très grande qualité. Fruit du travail de toute une équipe qui
trouve dans cette philosophie une motivation toujours plus grande de vous satisfaire,
nous espérons que votre radiateur de chauffage des locaux SOLARIS® ou votre
radiateur de chauffage sèche-serviettes SOLARIS® vous apportera des conditions
d’utilisation et de confort optimales pour un plaisir incomparable.
Parce que le client est au cœur de toutes nos réflexions, nous souhaitions vous
accompagner dans vos premiers pas et vous guider vers un usage optimal de votre
radiateur au quotidien. Ainsi, vous retrouverez dans ce manuel des informations
techniques et des conseils pratiques qui vous permettront d’aborder avec facilité les
étapes essentielles d’installation et d’utilisation.
Pour que vos moments se transforment en des instants de douceur et de sérénité,
FONDIS vous garantit un engagement sincère, des compétences dévouées et un suivi
permanent à votre service !
FONDIS.
3
Caractéristiques générales
Des atouts incomparables :
Un taux de rayonnement uniforme et sans précédent
Température homogène sur toute la surface du radiateur
Production et diffusion d’une chaleur douce et stable dans toute la pièce
Façade en verre trempé sécurit pour une grande résistance
Maîtrise de la consommation d’énergie : économie
Adaptation optimale aux exigences de confort
Des modèles horizontaux
Des modèles verticaux
2 modèles plinthe
Barres sèche-serviettes
Des radiateurs répondant aux normes et aux directives
- ROHS : les appareils répondent à la directive ROHS avec l’absence de métaux lourds
- CEM : les produits sont conformes à la directive « compatibilité électromagnétiques »
- NF ELECTRICITE (pour certains modèles) : le certificat est un gage de sécurité
- Classe II IP 24 : les appareils peuvent être placés à proximité d'un point d'eau
- Norme CE : les appareils sont conformes aux exigences des normes européennes
- Fabriqué en France
- Electrosmog : réduction maximale à 0,03µT des fréquences électromagnétiques
4
1.
GUIDE D’UTILISATION
1.1. Les systèmes de régulation
1.1.1.
1.1.1.1.
Thermostat électronique intégré (pour VFI)
Utilisation
Témoin de chauffe
Indicateur de fonction
Bouton poussoir
Molette de réglage
Ce système est constitué d'un thermostat électronique 6 ordres programmables par fil pilote. La façade
avant du thermostat est composée de :

 

TEMOIN DE CHAUFFE :



Diode rouge allumée = le radiateur se met en chauffe
Diode éteinte = le radiateur ne chauffe pas
Mode booster 2h = diode rouge qui clignote
INDICATEUR DE FONCTION :



Mode confort = diode verte allumée en permanence
Mode réduit = diode verte qui clignote
Mode hors gel automatique = dès lors que l’appareil est alimenté /aucune diode
allumée
BOUTON POUSSOIR :


pour le choix du mode de fonctionnement : confort, réduit et hors gel
Fonction « Booster » (idéal pour les sèche-serviettes) : appui prolongé sur le
bouton poussoir. Le radiateur chauffe en permanence quelque soient les
températures (ambiante et consigne).
MOLETTE DE REGLAGE :


1.1.1.2.
Pour régler la température
Position 3 = T°C ambiante d’environ 19°C (selon isolation et taille de la pièce)
Emplacement
Thermostat fixé à l'arrière du radiateur
5
1.1.2.
Boîtier (pour VFE)
Ce boîtier de connexion permet de raccorder le radiateur à tout type de thermostat filaire.
 Se reporter à la notice du thermostat du fabricant.
1.1.3.
Thermostat sans fil Caléo (pour VFR)
1.1.3.1.
Utilisation
Voyant de
transmission
Molette de réglage
Bouton
marche/arrêt
Ce système permet de déporter la prise de température dans la pièce, sans fil (transmission des
informations par ondes radio).
Il est constitué :


EMETTEUR = thermostat d’ambiance « Caléo » / 1 thermostat par pièce
RECEPTEUR = boîtier fixé à l’arrière de chaque radiateur
1 thermostat sans fil Caléo PAR PIECE pour autant de radiateurs que l’on souhaite
Le thermostat EMETTTEUR Caléo permet de :



Mesurer la température ambiante
Prendre en compte la température de consigne (donnée en degrés Celsius) fixée par l’utilisateur
via la molette de réglage
Envoyer une commande au RECEPTEUR si T°C ambiante inférieure à T°C de consigne
6
1.1.3.2.
Synchronisation
Une initialisation de chaque radiateur est nécessaire, afin que le RECEPTEUR (boîtier fixé à
l’arrière du radiateur) reconnaisse l'information émise par l’EMETTEUR (thermostat
d’ambiance Caléo).
 A NOTER : chaque EMETTEUR (Caléo) de la maison doit être mis sur position « arrêt » O après
chaque synchronisation de pièce.
1
2
Prendre le thermostat en main.
Ne pas le fixer au mur, fonctionne avec piles.
Vérifier que le thermostat EMETTEUR est arrêté
(sélecteur sur position "arrêt" O)
3
OU
Frotter l’aimant de l’EMETTEUR (Caléo) ou un
autre aimant au niveau de l’étiquette code
barre du RECEPTEUR
Utiliser soit l’aimant de l’EMETTEUR (Caléo) soit
un aimant standard
4
5
Réaliser cette opération jusqu'à ce que la diode
rouge du RECEPTEUR clignote rapidement
Lorsque le clignotement rapide du RECEPTEUR
apparaît, basculer immédiatement l'interrupteur
du thermostat EMETTEUR (Caléo) sur la position
"marche" 
7
6
7a
1
à
5
Si couplage correct : les diodes de l’EMETTEUR
(Caléo) et du RECEPTEUR clignotent en même
temps
Répéter les opérations pour tous les radiateurs
pilotés par un thermostat Caléo dans une
même pièce.
7b
8
Portée : 20 m
ATTENTION ! Remettre l’EMETTEUR (Caléo)
sur position 0 (arrêt) pour la synchronisation
des autres pièces
Fixer le thermostat EMETTEUR (Caléo) sur un
mur de la pièce où se trouve(nt) le(s)
radiateur(s)
 A NOTER :
- Eloigner le thermostat EMETTEUR (Caléo) de toute source de chaleur
- Ne pas perturber la mesure de température par un élément extérieur (rayon de soleil, courant d'air,
mur extérieur et froid...)
Emissions radio par intervalles réguliers
au RECEPTEUR (thermostat) : diode rouge
de l’EMETTEUR (Caléo) et le voyant du
RECEPTEUR clignotent au même rythme,
signalant la bonne transmission radio
En dehors des périodes de chauffe :
interrompre l'émission radio en basculant
l'interrupteur du thermostat EMETTEUR (Caléo)
en position "arrêt" O
8
1.1.4.
Programmateur Chrono (pour VFR)
1.1.4.1.
Utilisation
Zone sélectionnée
Jours de la
semaine
Niveau de chauffe
Heures
Visualisation de
la programmation
en cours
Mode confort
Mode réduit
Bouton poussoir
Associé au thermostat sans fil « Caléo », le programmateur « Chrono » adapte le niveau de chauffe des
radiateurs au rythme de vie.
Le programmateur Chrono permet de :
-
Gérer séparément une zone (définie comme une ou plusieurs pièces) par rapport à une autre
 Exemple : zone 1 pour séjour + cuisine; zone 2 pour les chambres; zone 3 pour la salle de
bain; zone 4 pour le bureau
-
Choisir pour chaque zone (sur la base d’1 semaine) une T°C selon les heures et les jours
Fonctions disponibles :
Programmation en cours : 20 programmes pré-enregistrés ou 5 personnalisés au choix
 Horloge : jour et heure actuelle
 T°C ambiante : donnée pour information
 Programmes des zones 1 à 4 : niveau de chauffe définit à chaque jour de la semaine
 Vacances : en cas d’absence, activation du mode hors gel en permanence



Mode confort :
 T°C désirée appliquée
Mode réduit :
 T°C réduite de 3,5°C / consigne
OK
Bouton poussoir : validation des programmations
9
1.1.4.2.


Synchronisation
A effectuer après initialisation du thermostat sans fil « Caléo »
Etapes d’installation identiques au thermostat sans fil « Caléo »
 A NOTER : Basculer l'interrupteur des thermostats « Caléo » en
position arrêt pendant cette opération.
1.2. Utilisation du modèle sèche-serviettes
 OK
 NO
 NO
 NO
1.3. Nettoyage
TOUJOURS NETTOYER LE RADIATEUR AVEC DE
L’ALCOOL MENAGER ET A FROID
Respecter les instructions d’entretien suivantes afin de ne
pas endommager le revêtement.
10
- Ne pas utiliser de produits
nettoyants granuleux ou abrasifs
- Ne pas mettre le radiateur en contact
avec des produits chimiques puissants,
tels des solvants organiques ou des
décapants
.
- N’utiliser que de l’alcool ménager
En cas de doute, contacter le fabriquant
du produit en question
1.4. Protection de surchauffe et de surcharge
EAU
Le radiateur dispose d'une protection de surchauffe qui peut couper le chauffage en cas de
recouvrement accidentel (par un vêtement, une serviette...).
1.5. Mises en garde
Pour l’ensemble des radiateurs de chauffage (locaux et sèche-serviettes) :
Ne pas utiliser le
radiateur si le
panneau de verre est
endommagé
Il convient de surveiller
les enfants pour
s’assurer qu’ils ne
jouent pas avec
l’appareil
Pour les radiateurs sèche-serviettes uniquement :
Pour éviter une
surchauffe, ne pas
couvrir l’appareil de
chauffage
Cet appareil est destiné
seulement au séchage
du linge lavé à l’eau
11
1.6. En cas de panne
Vérifier l'alimentation électrique
Couper l'alimentation du radiateur en basculant le fusible du
tableau électrique jusqu'à ce que le radiateur soit froid
Dans le cas de système radio, changer les piles (si
nécessaire)
Contacter votre revendeur
12
2.
GARANTIE
2.1. Garantie Légale
La garantie contractuelle n’est pas exclusive du bénéfice au profit de l’acheteur de la garantie légale
pour défauts et vices cachés qui s’applique dans les conditions des articles 1641 et suivants du code
civil en France.
2.2. Garantie contractuelle de 2 ans
Durant la période de garantie contractuelle, FONDIS remplacera toute pièce reconnue défectueuse par
son service technique sous la responsabilité du revendeur qualifié ou de son intervenant.
En cas de panne nécessitant le retour en atelier pour réparation le matériel sera tenu emballé à
disposition du transporteur de FONDIS pour enlèvement par le revendeur qualifié ou son intervenant.
Toute intervention ou retour éventuels ne pourront être réalisés qu’après accord écrit du service aprèsvente FONDIS. La garantie contractuelle couvre toute pièce électrique, électronique ou mécanique
présentant une défectuosité ou un dysfonctionnement reconnu par FONDIS. Elle ne couvre pas les
pièces endommagées par un choc ou une mauvaise installation et/ou utilisation.
2.3. Conditions d’application de la garantie
La garantie contractuelle s’applique à tous les appareils installés et utilisés conformément au Guide
d’installation et d’utilisation accompagnant chaque appareil. Son application est conditionnée par la
présentation de la facture d’achat ou à défaut de sa copie.
2.4. Limites et exclusions de la garantie
La garantie ne couvre pas :
- Une installation non conforme à nos préconisations,
- Toute modification de(s) appareil(s),
- Les avaries éventuelles dues à une négligence, un défaut d’entretien, une utilisation défectueuse ou
mal adaptée du/des panneaux rayonnants verre SOLARIS®,
- Le bris de vitre(s).
Les échanges de pièces ou une réparation au titre de la garantie ne peuvent avoir pour effet de
prolonger celle-ci. FONDIS S.A. ne pourrait, en aucun cas, être tenue pour responsable des
conséquences directes ou indirectes liées au non fonctionnement. La garantie se limite au seul produit
fourni par FONDIS S.A.
La Communauté Européenne accordant une grande importance à l’environnement
et au traitement des déchets, a mis en place la Directive 2002/96/CE relative aux
Déchets d’Equipements Electriques et Electroniques (DEEE).
Conformément à cette norme, la présence du logo ″ poubelle barrée ″ est
obligatoire. Ce logo signifie que ce produit ne peut être en aucun cas jeté dans
les ordures ménagères. Il doit être remis à un point de collecte approprié pour le
traitement, la valorisation, le recyclage des déchets d’Equipements Electriques et
Electroniques. Par cette action vous faites un geste pour l’environnement et vous
contribuez à la préservation des ressources naturelles ainsi qu’à la protection de
la santé humaine.
Distributeur Fondis pour la Suisse
Systec Therm AG
Letzistrasse 35
CH-9015 St. Gallen
Té. : 0041 (0)71 274 00 50
Fax : 0041 (0)71 274 00 60
E-Mail : [email protected]
Web : www.systectherm.ch
13
