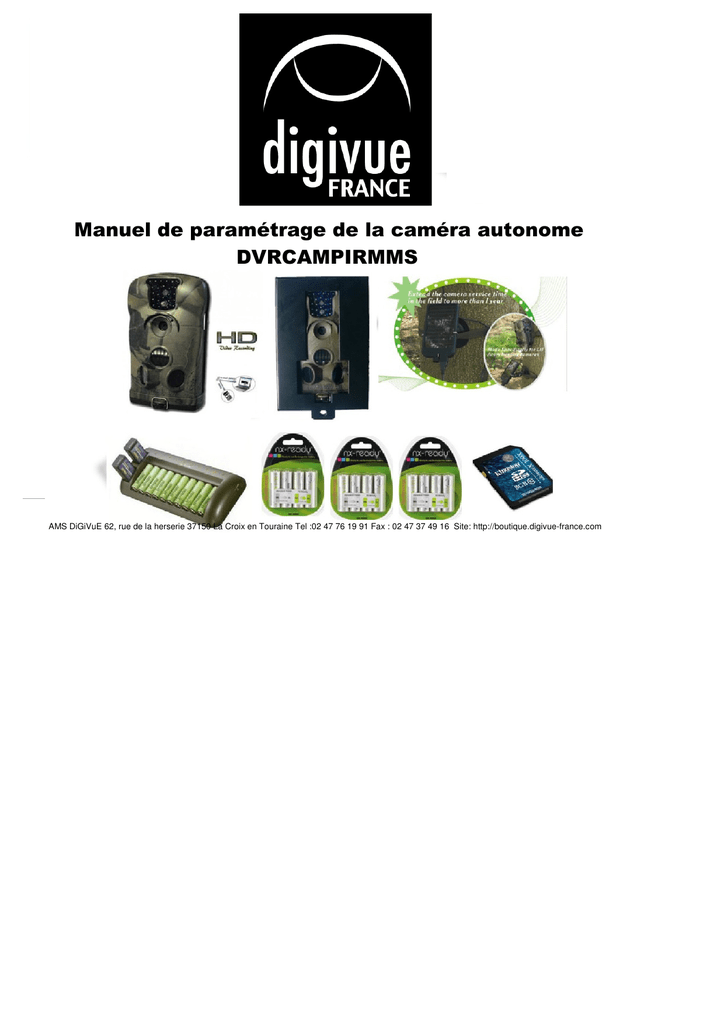

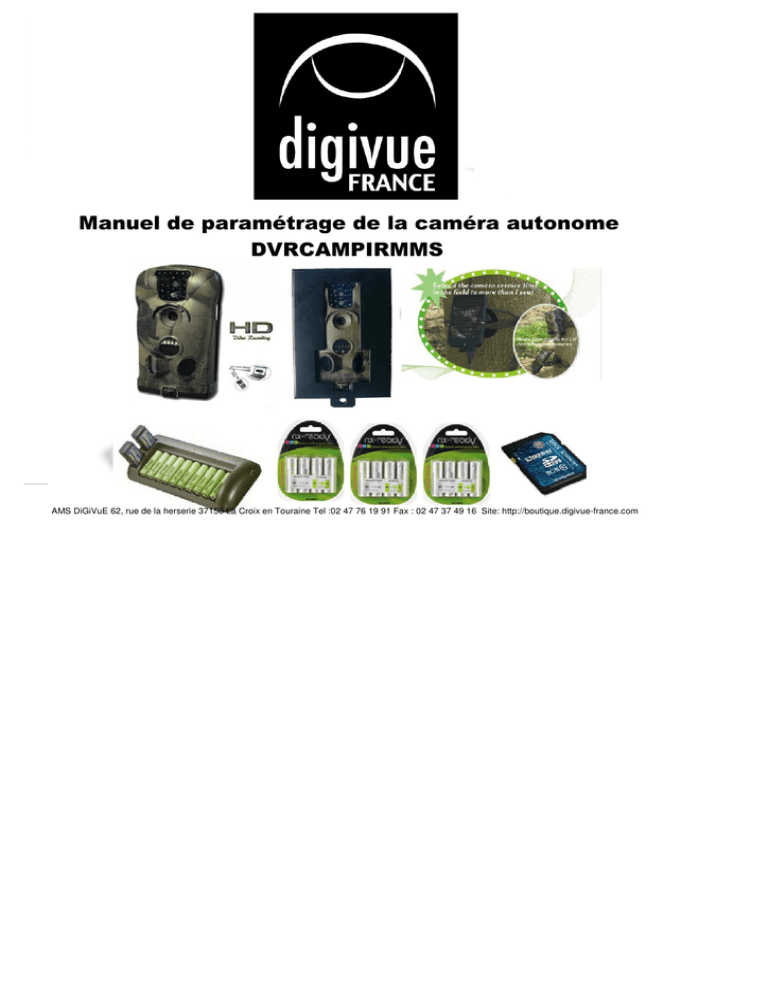

Manuel de paramétrage de la caméra autonome DVRCAMPIRMMS

Manuel de paramétrage de la caméra autonome
DVRCAMPIRMMS
AMS DiGiVuE 62, rue de la herserie 37150 La Croix en Touraine Tel :02 47 76 19 91 Fax : 02 47 37 49 16 Site: http://boutique.digivue-france.com
Projecteur infrarouge invisible
Indicateur LED de mouvement en mode
test
Micro pour enregistrement audio
Capteur photo 12 mégapixels et vidéo
1080p (HD)
Capteur de présence principale
Capteur d’approche
Emplacements batteries
ECRAN LCD
Alimentation
6V
Touche MENU
Sortie TV
HAUT
GAUCHE
BAS
DROITE
Port USB
I
Slot SIM
Slot carte SD
Interrupteur
ON / OFF / TEST
HAUT PARLEUR
Touche OK
AMS DiGiVuE 62, rue de la herserie 37150 La Croix en Touraine Tel :02 47 76 19 91 Fax : 02 47 37 49 16 Site: http://boutique.digivue-france.com
1)alimentation et mémoire
- Ouvrir le capot sous la caméra (!!! A manipuler délicatement car la charnière est fragile!!!).
- Ouvrir les compartiments à piles par pression sur les clapets.
- Introduire 12 piles AA en respectant la polarité indiquée sur les clapets (signe + et -)
- Refermer les clapets des compartiments à piles par une pression.
- Introduire une carte mémoire de type SD (secure digital).
- La caméra n’ayant pas de mémoire interne, elle ne fonctionnera pas sans carte!
- Cette caméra accepte des cartes SD jusqu’à 32gb
- Insérer une carte SIM, si vous avez choisi de transmettre vos images (attention à bien avoir
supprimer le code SIM avant l’insertion)
ATTENTION : toujours mettre la caméra en mode OFF avant de retirer les piles ou la carte SD!
2) Configuration de la caméra
- Mettre l’interrupteur sur la position TEST !!!
- En mode TEST, l’écran s’éteindra automatiquement après 3 minutes d’inactivité (pas de pression sur les touches)
pour économiser les piles!!!
- L’écran s’allume et l’image « vue » par la caméra apparaît.
Quelques pictogrammes vous indiquent aussi l’état des fonctions de la caméra selon les réglages.
Dans le coin supérieur gauche, un appareil photo vous rappelle que le réglage est mis en mode PHOTO, une caméra
signifie que le mode choisi est VIDEO.
Un petit signe « + » rouge indique le mode combiné PHOTO + VIDEO.
A côté, 5M ou 12M vous indique la résolution choisie pour les photos en méga pixels.
Dans le coin inférieur gauche, vous avez un indicateur de l’état de charge des piles.
A côté, un pictogramme vous indique qu’une carte SD est présente dans l’appareil, le nombre de photos prises et la
capacité de la carte SD en nombre de photos en fonction de la résolution choisie : par exemple [00000/03773] pour une
résolution en 12M.
- Presser la touche « MENU » : l’écran bleu du menu apparaît. Pour naviguer dans le menu : flèches HAUT et BAS pour
passer d’un réglage à un autre; flèches GAUCHE et DROITE pour modifier le paramètre.
!!! ATTENTION : toujours confirmer un changement de paramètre par la touche « OK » !!!
Pour sortir du menu presser «MENU»
* La carte SD stock toutes les images et les vidéo dans le dossier DCIM.
En mode OFF, vous pouvez utiliser le câble USB fourni pour télécharger les fichier sur un ordinateur.
Vous pouvez aussi insérer la carte SD dans un lecteur de carte.
Les fichiers vidéo AVI peuvent être lus sur des lecteurs multimédia les plus populaires, tels que Windows Media Players,
etc..
3) Affichage et message sur écran TFT
L’écran TFT permet de vous afficher différentes informations sur le fonctionnement de votre caméra.
Mode fonctionnement caméra, photo ou caméra + photo (un + rouge doit être affiché)
Résolution d’enregistrement jusqu’à 12 mégapixels
Message de service
SIM = pas de carte SIM
CSG = pas de signal GSM
CREG = SIM non enregistré sur réseau GSM
CGREG = Pas de réseau GPRS
COPS = Enregistrement en cours
Nom de l’opérateur téléphonique
Valeur de la réception GSM (3 minimum pour MMS)
Valeur de la batterie
Présence d’une carte SD
Emplacement de photo enregistrée
Nombre disponible en Nb de photo
Menu
Paramètre aux choix
Mode
Camera (photo),
Video, Camera+Video
Format (formater)
Enter
usine
Camera
Choisir le mode photo seulement ou vidéo seulement ou camera+video (combinaison qui
permet de prendre des photos, suivies d’une vidéo)
Enter
Permet de formater la carte SD. Fortement conseillé à la première mise en service ou si la
carte SD a été utilisée dans un autre appareil
Photo Size (taille photo)
2MP, 5MP ou 12MP
5MP
Vidéo size (taille vidéo)
720p ou 1080p
720p
Set Clock (régler horloge)
Enter
Description
Enter
Permet de choisir la résolution des photos entre 2, 5 ou 12 mégapixels
Permet de choisir la résolution de l’enregistrement vidéo en 720p ou 1080p(format HD)
Permet de régler la date et l’heure de la caméra
!!! Attention format date américaine MOIS/JOUR/ANNEE!!!
Sélectionne le nombre de photos qui seront prises (en rafales) à chaque détection de
mouvement
Picture N° (N° photo)
01, 02 ou 03 photos
01 photo
Vidéo Length (longueur
video)
1 sec à 60 sec
10s
Sélectionne la durée en secondes des vidéos qui seront prises
Interval (intervalle)
1 sec à 60 min
1 Min
Sélectionne la durée d’«attente» entre deux détections de mouvement
Sense Level (sensibilité
capteur)
Low, Normal, High
Normal
Time Stamp (tampon temps)
ON, OFF
ON
Sélectionne la sensibilité du détecteur de mouvement en fonction de la température ambiante :
low quand il fait froid, high quand il fait chaud, normal convient en général dans tous les cas
dans notre pays.
Permet d’avoir l’heure et la date sur chaque photo
Permet de faire fonctionner la caméra dans une période déterminée de la journée, par exemple
de 18h30 à 08h30 le lendemain
Timer (minuterie)
ON, OFF
OFF
Password Set (mot de
passe)
ON, OFF
OFF
Serial N° (numéro de série)
ON, OFF
OFF
Permet d’assigner un numéro ou un nom de 4 caractères à la caméra (pratique si on possède
plusieurs appareils)
Time Lapse (accéléré)
ON, OFF
OFF
Permet de forcer le déclenchement de l’appareil à intervalles réguliers. Utile pour observer des
animaux ou la floraison) Si ON = détection infrarouge désactivée
Side Pir (det. IR Passif)
ON, OFF
ON
Permet d’activer les pré-détecteurs latéraux, quand ils sont activés, ils réveillent la caméra
avant l’entrée d’un sujet dans la zone de prise de vue
Sound Settting (beep sound)
ON, OFF
ON
Permet l’utilisation ou non de bip sonore de confirmation
Clycling Save (SD Cycle)
ON, OFF
OFF
Permet l’effacement automatique des plus anciennes images
Default SET (réglage usine)
Enter
Enter
Permet de protéger l’utilisation de la caméra par un mot de passe
Permet d'effacer tous les réglages et de les remettre à leur valeur d’origine.
4) Configuration du GSM
- Mettre l’interrupteur sur la position TEST !!!
- En mode TEST, l’écran s’éteindra automatiquement après 3 minutes d’inactivité (pas de pression sur les touches) pour
économiser les piles!!!
- L’écran s’allume et l’image « vue » par la caméra apparaît.
Appuyer sur la touche «flèche gauche = <» puis le menu MMS apparaît
Plusieurs choix sont possibles
AUTO SETTING MMS PARAM = Config automatique sur ORANGE ou BOUYGUES
- Faire ok sur AUTO SETTING MMS PARAM
- Faire défiler le menu avec flèche haut jusqu’à France, puis appuyer sur OK
- Choisir l’opérateur ORANGE ou BOUYGUES, puis appuyer sur OK
- Choisir le destinataire (Phone N° = numéro 1, Phone 02 = numéro 2 etc...) puis appuyer sur OK
- Avec les flèches haut/bas/droite/gauche choisir les chiffres puis OK pour valider chacun de ceux-ci
- Pour sortir du menu,appuyer sur MENU, puis descendre sur SAVE AND RETURN TO PREV MENU, puis appuyer sur OK
- Choisir un autre destinataire ou touche MENU pour sortir
MANUAL SETTING = si vous disposer des paramètres
MMS OPTIONS = pour faire le choix du type de message RIEN/SMS/VGA (VGA = MMS)
MMS MAX IMAGE No = pour limiter l’envoi de MMS par jour 0-0 = illimité , 9-9 = 99 images par jour
RESET MMS CONFIG = Permet de supprimer les paramètres en mémoire
* En cas d’erreur dans le numéro de téléphone, entrer dans le menu AUTO SETTING / ORANGEouBOUYGUE / Phone N
°1/2ou3, puis appuyer sur touche flèche gauche pour effacer chiffre par chiffre
* La carte SD stock toutes les images MMS dans le dossier / MMS
5)Visionnage
Le mode TEST permet également de visionner les photos et vidéos prises directement sur l’écran couleur intégré.
Pour ce faire, pressez la touche « OK/ Replay ».
Utilisez les touches HAUT et BAS pour passer d’une photo/vidéo à une autre, la touche DROITE pour lire une vidéo et
la touche GAUCHE pour zoomer dans une photo. En mode ZOOM, les touches HAUT et BAS permettent de «
naviguer » de gauche à droite dans la photo. La touche DROITE permet de revenir à la photo d’origine.
En mode de « VISIONNAGE », la touche « MENU » permet d’effacer les photos/vidéos de la carte SD. Une ou toutes
à la fois.
Pressez la touche « OK/Replay » pour revenir en mode TEST.
Il est possible de relire les images directement en insérant la carte SD dans un ordinateur
6)Gestion des Batteries
Le mode TEST permet également de visionner l’état de la batterie
Le niveau de la batterie est aussi visible sur les images transmises en MMS
B3 = Maximum, B2 = Niveau Faible, B1 = Changer les batteries
7) Textes inclus dans le MMS
Numéro de la photo
Température photo
AMS DiGiVuE 62, rue de la herserie 37150 La Croix en Touraine Tel :02 47 76 19 91 Fax : 02 47 37 49 16 Site: http://boutique.digivue-france.com
Date et heure
8) Placement de la caméra sur le terrain...
Vos réglages sont terminés.
Fixer la caméra à un arbre ou autre support à l’aide d’une sangle ou du coffret métallique en option.
Une hauteur de 50cm à 2m est généralement conseillée.
Orienter la caméra en direction de la zone que vous souhaitez surveiller.
Ouvrer le clapet sous la caméra et mettre l’interrupteur sur la position TEST.
Une lumière ROUGE s’allume sur la face de la caméra lorsque vous êtes détecté par le détecteur central qui commande le
déclenchement; une lumière BLEUE s’allume lorsque vous êtes détecté par les pré-détecteurs latéraux.
Ceci vous permet de vérifier le bon positionnement de votre caméra par rapport à la zone à surveiller.
Si nécessaire, vous pouvez compenser l’orientation haut/bas de la caméra en mettant une petite cale entre la caméra et son
support ou orienter le coffret métallique à l’aide de la rotule.
Le positionnement de votre caméra terminé, mettez l’interrupteur sur la position ON et refermez le clapet sous la caméra. Une
lumière ROUGE clignote pendant 10 secondes, après quoi votre caméra est « armée » et prendra en photo tout sujet se
présentant devant elle.
Lorsque vous reviendrez chercher les photos après quelques jours, nous vous conseillons de vous munir d’une seconde carte
SD afin de pouvoir permuter les cartes sans dérégler le positionnement de votre caméra. N’oubliez pas de mettre
l’interrupteur sur OFF AVANT de retirer la carte SD.
Nous vous remercions pour votre choix et vous souhaitons beaucoup de plaisir avec votre pkacorn
