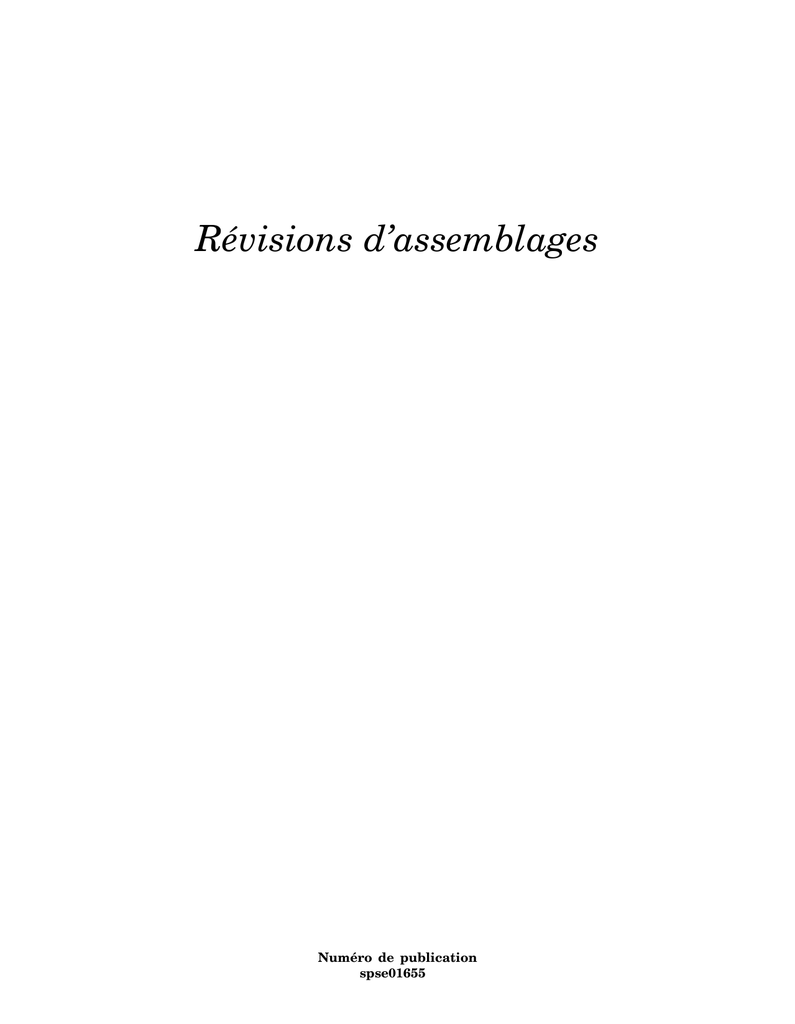

Révisions d’assemblages
Numéro de publication
spse01655
Numéro de publication
spse01655
Avertissement sur les droits de
propriété et les droits réservés
Ce logiciel et la documentation afférente sont la propriété de Siemens Product
Lifecycle Management Software Inc.
© 2010 Siemens Product Lifecycle Management Software Inc. Tous droits réservés.
Toutes les marques et noms de produit sont les marques déposées de leurs
propriétaires respectifs.
2
spse01655
Table des matières
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Révisions d’assemblages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Objectifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Propriétés du document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Propriétés standard et personnalisées . . . . . . . . . . . . . . . . . . . . . . . . . .
Exercice : Gestionnaire des révisions (Diffusion et révision) . . . . . . . . . . .
Gestionnaire des révisions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Exercice : Gestionnaire des révisions (Révision et diffusion d’un brouillon
d’assemblage) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Exercice : Edition d’une pièce dans le contexte de l’assemblage . . . . . . . . .
Révision . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Récapitulation du module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
2-2
2-3
2-4
2-13
2-14
2-15
.
.
.
.
.
.
.
.
.
.
.
.
2-19
2-20
2-21
2-22
Exercice : Gestionnaire des révisions (Diffusion et révision) . . . . . . . . A-1
Ouverture de la pièce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Créer une vue en plan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Affectez l’état En diffusion aux deux fichiers. . . . . . . . . . . . . . . . . . . .
Créer une révision de la pièce en diffusion et du fichier de mise en plan
Utilisez l’Assistant Gestionnaire des révisions . . . . . . . . . . . . . . . . . .
Récapitulation du module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
A-2
A-3
A-4
A-6
A-7
A-9
d’assemblage) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1
Ouvrir le fichier de mise en plan . . . . . . . . . . . .
Diffuser le fichier de mise en plan . . . . . . . . . . .
Créer une révision . . . . . . . . . . . . . . . . . . . . . .
Effacer les actions . . . . . . . . . . . . . . . . . . . . . . .
Apporter une modification à la révision de la pièce
Mettre à jour l’assemblage et la vue en plan . . . .
Rediffusez le fichier de mise en plan . . . . . . . . . .
Récapitulation . . . . . . . . . . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
..
..
..
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
B-2
B-3
B-5
B-7
B-8
B-10
B-12
B-14
Exercice : Edition d’une pièce dans le contexte de l’assemblage . . . . . . C-1
Ouvrir l’assemblage et rendre disponibles toutes les pièces
Modifier une pièce au sein de l’assemblage . . . . . . . . . . .
Modifier la pièce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Masquer les autres pièces . . . . . . . . . . . . . . . . . . . . . . .
Enregistrez le fichier sous un nouveau nom . . . . . . . . . . .
Revenez au fichier d’assemblage . . . . . . . . . . . . . . . . . . .
Remplacer des pièces dans l’assemblage . . . . . . . . . . . . .
Enregistrer l’assemblage . . . . . . . . . . . . . . . . . . . . . . . .
Récapitulation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
spse01655
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
C-2
C-3
C-4
C-8
C-9
C-10
C-11
C-13
C-14
3
Chapitre
1
Introduction
Ces modules constituent l’autoformation de Solid Edge. Cette série d’exercices est
conçu pour vous aider à apprendre à utiliser Solid Edge. Vous pouvez les faire à
votre rythme. Il s’agit de théorie et de pratique.
Autoformation de Solid Edge
spse01655
•
spse01510—Esquisses
•
spse01515—Création de fonctions technologiques de base
•
spse01520—Déplacement et rotation de faces
•
spse01525Utilisation des relations entre les faces
•
spse01530—Création de fonctions technologiques de traitement
•
spse01535—Création de fonctions technologiques de type procédural
•
spse01536—Modélisation de fonctions technologiques Ordonnées et Synchrones
•
spse01540—Modélisation d’assemblages
•
spse01541—Eclaté - Rendu - Animation
•
spse01545—Création de mises en plan
•
spse01546—Modélisation de la tôlerie
•
spse01550—Projets possibles
•
spse01560 Modélisation d’une surface à l’aide de surfaces
•
spse01610 Modélisation de bâtis à l’aide de Solid Edge
•
spse01640 Matrices dans les assemblages
•
spse01645 Bibliothèques systèmes au niveau des assemblages
•
spse01650 Utilisation d’assemblages de taille importante
•
spse01655 Révision des assemblages
•
spse01660 Rapports sur les assemblages
•
spse01665 Remplacement de pièces dans un assemblage
1-1
Introduction
Chapitre 1
•
spse01670 Modélisation au sein d’un assemblage
•
spse01675 Fonctions d’assemblage
•
spse01680 Inspection des assemblages
•
spse01685 Assemblages alternatifs
•
spse01690 Composants virtuels dans les assemblages
•
spse01695 XpresRoute (tuyauterie)
•
spse01696 Création d’un faisceau de fils
•
spse01424—Utilisation de Solid Edge Embedded Client
Commencer par les didacticiels
Cette autoformation représente la continuation des didacticiels. Les didacticiels
permettent de vous familiariser rapidement avec l’utilisation de Solid Edge. Donc, si
vous n’avez pas encore utilisé Solid Edge, nous vous conseillons de commencer par
les didacticiels pour apprendre les notions de base de modélisation et de modification
de modèles avant de commencer cette autoformation.
1-2
spse01655
Chapitre
2
spse01655
2-1
Chapitre 2
Objectifs
Après avoir terminé cet exercice, vous pourrez effectuer les opérations suivantes :
2-2
•
Utilisation des commandes Editer et Ouvrir pour faire des modifications dans
des pièces placées dans des assemblages.
•
Utilisation de la boîte de dialogue Modifier liaisons pour revoir et modifier des
documents liés à un assemblage.
•
Utilisation de la commande Mettre à jour liaisons pour gérer des documents liés
dans des assemblages.
•
Utilisation du Gestionnaire des révisions dans Visualisation et annotation pour
créer des révision d’un assemblage.
•
Utilisation de la commande Propriétés pour consulter et créer des propriétés
de document.
•
Détermination des états du document et compréhension de leur effet sur
l’accessibilité aux documents par différents utilisateurs.
•
Génération des rapports de nomenclatures et aperçu des pièces et des
assemblages sans avoir à démarrer Solid Edge.
spse01655
Introduction
Solid Edge a des fonctionnalités considérables pour soutenir la gestion d’assemblages
et le processus de révision des assemblages. Le Gestionnaire des révisions dans
Visualisation et annotation permet de copier un assemblage, de remplacer des pièces
de cet assemblage et de créer de nouvelles révision de l’assemblage et des pièces.
Les outils de gestion de documents dans Solid Edge permettent la gestion efficace
de documents Solid Edge et des informations s’y rapportant. Utilisez ces outils
pour sauvegarder des informations descriptives concernant un document, contrôler
l’accès au fichier et suivre les évolutions d’un fichier à travers un cycle de conception.
La recherche des documents devient un jeu d’enfant en utilisant des critères de
recherche définis par l’utilisateur. Des documents peuvent être acheminés à un
groupe d’utilisateurs pour révision, approbation ou rejet du document. Un grand
nombre de ces travaux de gestion de documents est accessible directement via
l’Explorateur Windows. Lorsque vous cliquez dans l’Explorateur Windows à l’aide
du bouton droit de la souris sur un fichier Solid Edge, le menu contextuel propose
quelques commandes relatives à Solid Edge.
spse01655
2-3
Chapitre 2
Propriétés du document
Les propriétés du document constituent des éléments importants nécessaires à la
gestion. A l’aide des propriétés du document, vous pouvez stocker les informations le
concernant à l’intérieur même de ce dernier, au lieu de les stocker dans une base de
données séparée. Cela rend plus facile les opérations de recherche des documents et
des informations qu’ils contiennent. A l’aide de la commande Propriétés du fichier
dans le menu Application > Propriétés, vous pouvez afficher, modifier et stocker des
propriétés pour un document.
Remarque
Grâce à la commande Solid Edge - Rechercher fichiers, les propriétés du
document sont accessibles dans la boîte de dialogue Propriétés du document.
Seuls peuvent être modifiés les attributs de document accessibles via l’onglet
Général de cette boîte de dialogue.
Fichier propseed.txt
Le fichier propseed.txt est un fichier ASCII qui sert à renseigner les valeurs de
la boîte de dialogue Propriétés. Un éditeur de texte, comme Bloc-notes, permet
d’ajouter des valeurs au fichier.
Le fichier est situé, par défaut, dans le dossier du programme Solid Edge. Par
exemple, si Solid Edge était chargé sur le lecteur C, le chemin serait C:\Program
Files\Solid Edge ST3\Program\propseed.txt.
Vous pouvez indiquer à Solid Edge de rechercher le fichier propseed.txt dans un
dossier différent, y compris un dossier situé sur un autre ordinateur du réseau. Pour
ce faire, dans le menu Application, sélectionnez Options Solid Edge. Dans l’onglet
Emplacement des fichiers de la boîte de dialogue Options Solid Edge, sélectionnez
Fichier de base de propriétés et cliquez sur Modifier. Dans la boîte de dialogue
Parcourir, indiquez le lecteur et le dossier contenant le fichier propseed.txt. Après
avoir indiqué l’emplacement, cliquez sur Mettre à jour.
Unités de mesure
Les paramètres d’unités de mesure d’un document sont stockés en tant que
propriétés. Lorsque les unités de mesure sont définies à l’aide de l’onglet Unités
de la boîte de dialogue Propriétés de fichier, les unités de mesure des différents
types de mesures dans un document sont affichées à l’aide des unités ainsi définies.
Par exemple, lorsque l’unité définie est le centimètre, les valeurs en sortie des
commandes de mesure des longueurs d’éléments du menu Inspection sont affichées
en centimètres.
Vous pouvez définir les unités pour les valeurs telles que la longueur, la surface
ou l’angle. Dans un document il est possible de modifier l’unité de mesure à tout
moment.
La précision permet de définir le nombre de chiffres à afficher après la virgule. La
précision permet de définir le nombre de chiffres significatifs à afficher. Ce paramètre
ne concerne pas la précision des chiffres entrés dans les zones, il ne concerne que
leur affichage. Les valeurs se terminant par un 5 sont arrondies au chiffre supérieur.
Par exemple, si l’affichage de précision est de 0.123 et que vous dessinez une ligne de
2.1056 cm de long, la valeur de la longueur de la ligne est arrondie à 1.106 cm. La
2-4
spse01655
valeur sera donc 2.106 cm. Si vous utilisez les millimètres comme unité de mesure,
vous pouvez afficher les valeurs sous deux formes, à savoir 3,5 mm ou 3,50 mm.
Remarque
Les unités de mesure définies pour un document ne concernent pas les unités
définies pour les cotes placées à l’aide des commande de cotation.
Vous définissez les unités de valeur de cote à l’aide de l’option Style dans la
barre de commande Cotation. Vous pouvez modifier les styles de cote livrés
et créer de nouveaux styles de cote à l’aide de la commande Style dans le
menu Format. Pour faciliter la réutilisation de paramètres d’unités désirés, il
faut définir et utiliser des modèles de document. Vous pouvez aussi définir
les unités d’une cote spécifique à l’aide de la commande Propriétés du menu
contextuel lorsqu’une cote est sélectionnée.
Aperçu
Vous pouvez enregistrer une image bitmap représentant le contenu graphique
d’un document en tant que propriété. L’image peut servir à afficher un aperçu du
document dans la boîte de dialogue Ouvrir et l’Explorateur de Windows.
Vous pouvez également créer une grande icône personnalisée pour consulter
facilement le contenu du document. L’icône sera affiché selon les paramètres définis
dans la boîte de dialogue de Recherche des fichiers.
Statistiques générales
Certaines propriétés sont automatiquement mises à jour par le logiciel. Ces
propriétés peuvent aussi comprendre des statistiques telles que la taille du
document, la date de création et la date de la dernière modification.
Propriétés personnalisées
Si vous voulez grouper et rechercher facilement des documents, vous pouvez créer
des propriétés. A l’aide de l’Explorateur, vous pourrez ensuite afficher ces propriétés
personnalisées et les utiliser pour organiser et classer les documents.
Etat du document
Vous pouvez suivre ou modifier l’état d’un document, c’est-à-dire les états Disponible,
En création/modification, Diffusé, etc., dans l’onglet Résumé de la boîte de dialogue
Propriétés du fichier.
Il est possible de déterminer l’état d’un document dans son cycle de vie ou de
parcourir son arborescence. L’arborescence du document est constituée du document
principal et des sous-documents. Il est possible de mettre à jour l’état d’un document
à l’aide de la commande Mettre à jour informations Etat qui se trouve dans le menu
contextuel dans PathFinder lorsque rien n’est sélectionné.
Modification de l’état du document
Le logiciel assure le suivi de l’état d’un document à l’aide de la propriété Etat.
Lorsque vous créez un document, l’état par défaut est Disponible. Si vous désirez
travailler sur un document pendant un certain temps, vous pouvez changer l’état
à En création/modification à l’aide de la commande Propriétés du menu Fichier.
spse01655
2-5
Chapitre 2
Le logiciel stocke le nom de l’utilisateur avec le document. Pour consulter les
informations du document, définissez l’état comme étant En vérification.
Lorsque l’état d’un document est affecté de l’état En création/modification, le
document ne peut pas être ouvert pour modification par un autre utilisateur.
Cependant une copie du document en lecture seule est disponible pour consultation.
Toute personne qui désire accéder au document peut demander d’être prévenue de
la disponibilité du document. Lorsque vous avez terminé avec le document, pour
permettre aux autres utilisateurs d’y accéder, utilisez la commande Propriétés pour
lui affecter l’état Disponible.
Dessin simultané
Le dessin simultané permet à plusieurs utilisateurs à la fois d’accéder à un document
d’assemblage. Pour gérer cet accès simultané, il est possible de définir l’accès aux
pièces et aux assemblages à l’aide de la boîte de dialogue Propriétés. Par exemple,
vous pouvez définir un accès en lecture seule pour l’assemblage entier et des accès en
écriture aux pièces et aux sous-assemblages. Ceci permet à plusieurs utilisateurs
de travailler sur le même assemblage.
Le dessin simultané permet également de mettre à jour l’affichage afin de visualiser
les modifications effectuées à l’assemblage par d’autres utilisateurs. Dans l’exemple
suivant, l’utilisateur A peut ouvrir une pièce de l’assemblage. Dans l’exemple
suivant, l’utilisateur A peut ouvrir une pièce de l’assemblage.
L’utilisateur A place deux perçages supplémentaires et l’utilisateur B met à jour
l’affichage de l’assemblage pour voir ces modifications.
2-6
spse01655
Figer des documents
Vous pouvez utiliser la commande Propriétés pour figer un document, ce qui empêche
tout modification ultérieure. Les documents liés à un document figé ne sont pas figés.
Il faut soit figer, soit diffuser tout document lié qui doit être figé.
Le document figé peut alors être utilisé comme référence si des modifications sont
effectuées par la suite. Le fait de figer un document oblige également à faire les
modifications ultérieures dans une nouvelle version du document sans modifier la
version courante.
Lorsque vous figez un document de base, les documents individuels ne sont pas
automatiquement figés. Il faut définir manuellement les documents à figer. Vous
pouvez aussi diffuser les documents individuels.
Diffusion de documents
Les documents de base contiennent toutes les liaisons aux documents individuels.
Ces derniers peuvent comprendre des pièces, des plans d’étage, des dessins etc. Vous
pouvez utiliser la commande Propriétés pour diffuser le document ainsi que les
documents individuels ou vous pouvez diffuser les documents individuels.
Transmission de documents
Les bordereaux de routage peuvent être utilisés afin d’envoyer des documents à
un ou à plusieurs utilisateurs pour révision. Un bordereau de routage permet
d’indiquer les utilisateurs qui doivent recevoir le courrier contenant les documents
en attachement. Les documents peuvent être transmis à (A) tous les utilisateurs à
la fois ou (B) aux utilisateurs les uns après les autres.
Lorsque vous envoyez un document aux utilisateurs les uns après les autres, dès
que le premier utilisateur a fini la révision, le document est transmis à l’utilisateur
spse01655
2-7
Chapitre 2
suivant. Lorsque vous recevez des documents transmis de cette manière, cliquez
deux fois sur l’attachement du courrier afin d’activer l’application permettant
d’afficher le document.
Le bordereau de routage peut demander d’approuver ou de rejeter le contenu. Le
logiciel gère tous les résultats. Lorsque tous les utilisateurs de la liste ont approuvé
le document, vous pouvez utiliser la commande Propriétés pour modifier l’état du
document à En diffusion pour figer le document et empêcher toute modification
ultérieure.
Remarque
Le routage est désactivé pour les documents gérés.
Gestion des propriétés des documents
Vous pouvez utiliser la commande Gestionnaire des propriétés pour modifier des
propriétés existantes ou créer de nouvelles propriétés pour un document dans
Solid Edge ou dans Insight Connect. La commande affiche la boîte de dialogue
Gestionnaire des propriétés qui permet de sélectionner des dossiers et des fichiers
comprenant les propriétés à modifier. La boîte de dialogue fonctionne différemment
selon qu’un document est actif ou ne l’est pas.
Si vous avez un document actif dans Solid Edge, la boîte de dialogue Gestionnaire
des propriétés n’est pas affichée. La boîte de dialogue Gestionnaire des propriétés
est affichée pour permettre la modification des propriétés du document actif. Vous
pouvez utiliser les options Aucun niveau et Vue de nomenclature dans la boîte de
dialogue Gestionnaire des propriétés pour afficher le document sous forme de liste
sans niveaux ou sous forme de nomenclature comportant des niveaux. Par défaut,
une liste sans niveaux est affichée.
Si vous avez un document actif dans Insight Connect, la boîte de dialogue
Gestionnaire des propriétés s’affiche et les deux options Vue nomenclature pour et
Vue utilisateur sont actives. Ceci permet de modifier les propriétés, soit selon la
structure de nomenclature du document actif, soit selon une liste de dossiers et de
documents sélectionnés.
Si aucun document n’est ouvert ni dans Insight Connect, ni dans Solid Edge, la boîte
de dialogue Gestionnaire des propriétés s’affiche et l’option Vue nomenclature pour
est active et l’option Vue utilisateur ne l’est pas. Vous pouvez cliquer les dossiers
et les fichiers comprenant les propriétés à modifier et cliquez sur le bouton Ajouter
pour les ajouter à la boîte de dialogue Gestionnaire des propriétés. Vous pouvez
sélectionner le bouton OK pour afficher boîte de dialogue Gestionnaire des propriétés
et modifier les propriétés des documents sélectionnés.
Modification des propriétés de document
Une fois que vous avez effectué un choix dans la boîte de dialogue Gestionnaire des
propriétés et que vous avez cliqué le bouton OK, la boîte de dialogue Gestionnaire
des propriétés s’affiche pour permettre la modification des valeurs des propriétés.
Les propriétés qui ne peuvent pas être modifiées sont désactivées et leur affichage
est estompé.
Pour modifier une valeur, cliquez dans la cellule de la propriété concernée et saisissez
une autre valeur. Lorsque vous modifiez une propriété, le document qui la contient
est extrait pour empêcher sa modification par un autre utilisateur. Après avoir
modifié la valeur, la cellule comporte un soulignement pour indiquer qu’elle a été
2-8
spse01655
changée. Le soulignement reste tant que vous ne cliquez pas le bouton Enregistrer
pour enregistrer les modifications ou que vous cliquez le bouton Restaurer pour
annuler la modification. Vous pouvez utiliser les boutons Copier, Couper et Coller
pour modifier les informations dans les cellules.
Remarque
Le bouton Enregistrer est désactivé lorsque vous utilisez la commande
Gestionnaire des propriétés dans Solid Edge. Pour enregistrer les
modifications, utilisez la commande Enregistrer du menu Fichier pour
préserver l’intégrité de l’assemblage.
Vous pouvez utiliser la boîte de dialogue Définir l’affichage des propriétés pour
indiquer les propriétés à afficher dans la boîte de dialogue Gestionnaire des
propriétés. Pour afficher la boîte de dialogue, dans la liste de documents et de
dossiers dans la boîte de dialogue Gestionnaire des propriétés, cliquez à l’aide du
bouton droit de la souris sur n’importe quelle ligne comportant des informations,
puis cliquez sur Propriétés à afficher dans le menu contextuel.
Vous pouvez ajouter des propriétés à la liste affichée dans la boîte de dialogue
Gestionnaire des propriétés. Pour ce faire, dans la boîte de dialogue Définir
l’affichage des propriétés, sélectionnez la propriété dans la zone Propriétés
disponibles et cliquez sur le bouton Ajouter pour l’ajouter à la zone Afficher ces
propriétés suivant cet ordre. Vous pouvez utiliser l’option Sélectionner les propriétés
disponibles dans la liste déroulante pour définir une liste de propriétés disponibles.
Vous pouvez supprimer des propriétés de la liste affichée dans la boîte de dialogue
Gestionnaire des propriétés. Pour ce faire, dans la boîte de dialogue Définir
l’affichage des propriétés, sélectionnez la propriété dans la zone Afficher ces
propriétés suivant cet ordre et cliquez sur le bouton Supprimer.
Pour modifier l’ordre d’affichage des propriétés, utilisez les boutons Remonter et
Descendre. Le bouton Remonter déplace la propriété plus à gauche dans la liste ; le
bouton Descendre la mets plus à droite.
Remarque
Vous pouvez sélectionner un en-tête de colonne dans la boîte de dialogue
Gestionnaire des propriétés, puis modifier l’ordre des colonnes en les glissant.
Pour créer de nouvelles propriétés de document, cliquez sur le bouton Nouveau
pour afficher la boîte de dialogue Nouvelle propriété. Après que vous avez ajouté
les informations sur la nouvelle propriété et que vous avez cliqué OK, la propriété
s’affiche dans la zone Afficher ces propriétés suivant cet ordre. Lorsque vous cliquez
sur OK dans la boîte de dialogue Définir l’affichage des propriétés, la nouvelle
propriétés est affichée dans la liste.
L’option Types de fichier permet de filtrer les types de documents apparaissant
dans la liste. Vous pouvez modifier les propriétés de documents non Solid Edge.
Cependant, pour ces documents non Solid Edge , vous ne pouvez modifier que les
propriétés de profil de documents gérés.
Remarque
L’option Types de fichier est désactivée dans la vue de nomenclature.
spse01655
2-9
Chapitre 2
Vous pouvez modifier les propriétés de documents gérés et non gérés. Cependant,
il n’est pas possible de modifier les deux types à la fois. Vous déterminez le type
de document à modifier lorsque vous sélectionnez le premier dossier ou document
dans la boîte de dialogue Gestionnaire des propriétés. Il faut pouvoir extraire
un document géré pour modifier ses propriétés. Si vous modifiez une propriété
d’un document géré non extrait, le document est extrait lorsque vous effectuez la
modification, mais le cache n’est pas mis à jour par rapport aux documents liés. Il
est possible de modifier le profil de document d’un document géré si vous avez la
propriété Profil affichée dans la boîte de dialogue Gestionnaire des propriétés.
Si la propriété d’un document géré appartient à l’espace de travail, mais pas à
un profil, elle est affectée du type de données chaîne de caractères. Par exemple,
prenons une propriété, Couleur, qui appartient à un espace de travail qui
s’appelle //nom_serveur/espace_travail. Cet espace de travail contient un profil,
Profil_exemple, qui ne contient pas la propriété Couleur. Donc, aucun document
associé à Profil_exemple ne contient la propriété. Si vous utilisez la commande
Gestionnaire des propriétés et que vous sélectionnez un document géré associé à
Profil_exemple, le type de données de la propriété sélectionnée est Chaîne ou Texte.
Si vous modifiez la propriété, la propriété Couleur est ajoutée au document avec un
type de données Texte.
Vous pouvez copier et coller les valeurs de propriété de SharePoint entre les pièces.
Il faut comprendre que cette opération de couper et coller utilise la méthode
WYSIWYG. Par exemple, prenons une propriété SharePoint avec une précision
décimale de trois. La pièce A dans l’assemblage 1 a une valeur de 5,12493. Si vous
ouvrez l’assemblage dans le Gestionnaire des propriétés, la valeur affichée pour la
pièce A est 5,125. Si vous coupez et collez cette valeur numérique pour la pièce B
de l’assemblage 1, la valeur de la propriété définie est la valeur affichée de 5,125
plutôt que la valeur de 5,12493.
Affichage des propriétés
L’affichage des valeurs de propriété dans la liste dépend de l’appartenance au
profil de la propriété. Si elle appartient au profil, la valeur de la propriété pour le
document géré est affichée dans la liste. Sinon, la propriété est soit une propriété
standard, soit une propriété personnalisée du document et la liste affiche la valeur
de cette propriété prise du document non géré.
Par exemple, supposons que vous utilisiez le Gestionnaire des propriétés pour
modifier la valeur d’une propriété de profil qui s’appelle Largeur, la passant de 20 à
25. Puis vous enregistrez le document mais vous ne le fermez pas dans Solid Edge.
Si vous utilisez à nouveau le Gestionnaire des propriétés, la valeur affichée dans
la liste est toujours 20. Comme vous n’avez pas archivé le document qui contient
les modifications apportées à la propriété Largeur, la valeur de cette dernière dans
la bibliothèque est toujours 20.
Synchronisation des propriétés pendant la transmission et le
téléchargement
Chaque fois que vous transmettez des documents à un espace de travail ou que vous
utilisez la commande Créer une copie non gérée pour créer une copie non gérée d’un
document, Solid Edge synchronise le profil et propriétés du document. Solid Edge
crée des propriétés personnalisées dans le document pour les propriétés du profil
qui n’existent pas dans le document, puis il renseigne la propriété personnalisée
avec la valeur de la propriété du profil.
2-10
spse01655
Seules sont synchronisées les propriétés de documents qui supportent le stockage
standard de propriétés. Si cela n’est pas le cas, le document est ignoré et aucune
erreur n’est indiquée.
Lors de la transmission d’un fichier, si le profil et le document comportent des
valeurs différentes pour la même propriété, la propriété du document devient la
valeur par défaut.
Lorsque la commande Créer une copie non gérée est utilisée et qu’une propriété
personnalisée existe, Solid Edge vérifie que les valeurs de la propriété du profil
et la propriété personnalisée correspondent. Si elles sont différentes, la propriété
du profil devient la valeur par défaut.
Lors du téléchargement d’un fichier ou de l’utilisation de la commande Créer
une copie non gérée, s’il existe une propriété personnalisée qui correspond à une
propriété Solid Edge, comme le numéro de document, Solid Edge copie la valeur de
la propriété personnalisée et l’applique à la propriété système, puis la propriété
personnalisée est supprimée. Ceci ne concerne que les documents Solid Edge. Si une
propriété système de Solid Edge est définie en tant que propriété personnalisée dans
un document non natif, la propriété n’est pas supprimée de ce dernier.
Propriétés de la version 2003 de SharePoint
Les commandes Gestionnaire des propriétés, Modifier le profil, Créer une copie
non gérée, Ajouter à la bibliothèque, la génération de rapports et les résultats de
recherche avancée supportent les propriétés de table de conversion (LUT), de devise
et les propriétés calculées qui accompagnent SharePoint 2003.
Propriétés du type lookup
Lors de l’utilisation de propriétés du type lookup, les administrateurs peuvent
définir une liste SharePoint et une propriété spécifique utilisées pour générer la liste
de conversion (lookup). Insight utilise la liste des valeurs pour créer une liste à
partir de laquelle vous pouvez effectuer des sélections.
Si vous modifiez une propriété du type lookup à l’aide de l’onglet Propriétés
personnalisées de Solid Edge et que vous entrez une valeur qui n’est pas correcte
suivant la table lookup, les commandes Gestionnaire des propriétés et Modifier
le profil affichent la dernière valeur correcte qui est stockée par SharePoint pour
la propriété en question. Par exemple, vous pouvez définir une propriété du type
lookup qui s’appelle Fournisseur et qui a trois valeurs : FournisseurA, FournisseurB,
FournisseurC. Imaginons que vous créez un nouveau fichier et que vous l’archivez en
sélectionnant FournisseurA comme fournisseur dans la boîte de dialogue Modifier le
profil. Vous rouvrez la pièce et dans l’onglet Personnaliser de la boîte de dialogue
Propriétés, vous changer la valeur de fournisseur à FournisseurD. Lorsque vous
tentez de fermer et d’enregistrer le fichier, la commande Modifier le profil affiche
FournisseurA en tant que fournisseur car FournisseurD n’est pas une valeur admise.
Propriétés de devise
Solid Edge supporte toutes les devises et les pays supportés par SharePoint 2003. Les
propriétés de devises sont stockées en tant que propriétés personnalisées numériques
dans l’onglet Propriétés personnalisées de la boîte de dialogue Propriétés.
spse01655
2-11
Chapitre 2
Propriétés calculées
Les propriétés calculées sont ajoutées en tant que propriétés personnalisées pendant
la synchronisation des propriétés avec le type de données approprié, tel que
numérique, chaîne de caractères ou date, selon le type de données SharePoint utilisé
pour afficher le calcul. Si vous modifiez manuellement une propriété personnalisée
qui est synchronisée avec une propriété calculée, les modifications effectuées sont
écrasées par la valeur de la bibliothèque des documents.
Remarque
Les valeurs de propriété calculées ne sont mises à jour qu’au moment où le
document est archivé
Formatage des propriétés SharePoint
Solid Edge permet de formater les informations des propriétés de valeur
minimale/maximale, de la précision décimale après la virgule et d’affichage en tant
que pourcentage.
Les valeurs minimale et maximale de propriétés numériques sont affichées en
tant qu’info-bulle dans les messages d’erreur. Par exemple, le message d’erreur
concernant une valeur qui est supérieure à la valeur maximale sera : La valeur
<valeur saisie> est supérieure à la valeur maximale de <valeur maximale de la
propriété> pour <nom de la propriété>. Modifiez la propriété et entrez une valeur
correcte.
Vous pouvez définir la précision d’affichage après la virgule de 0 à 5. Les valeurs
de 0 à 4 sont arrondies à la valeur inférieure et les valeurs de 5 à 9, à la valeur
supérieure. Par exemple, si la précision est 3 pour une valeur de 0,1234, la valeur
affichée est 0,123.
La valeur saisie pour la propriété Pourcentage est multipliée par 100 lorsqu’elle
est affichée. Lorsqu’une valeur est saisie, elle est divisée par 100 lors du stockage
dans le document.
2-12
spse01655
Propriétés standard et personnalisées
Les propriétés utilisées pour définir la formule du nom de document sont disponibles
dans les documents non gérés et ceux gérés par Insight et Solid Edge Embedded
Client.
Remarque
Les propriétés affichées en caractères italiques sont des propriétés
personnalisées.
Pièce
Nom du fichier
Matière
Occurrence
Assemblage ou Mise en plan Tôlerie
Nom du fichier
Nom du fichier
Matière
Matière
Occurrence
Occurrence
Titre
Sujet
Auteur
Responsable
Société
Catégorie
Mots-clés
Numéro de
document
Indice de révision
Nom du projet
Densité
Précision
Titre
Sujet
Auteur
Responsable
Société
Catégorie
Mots-clés
Numéro de document
Titre
Sujet
Auteur
Responsable
Société
Catégorie
Mots-clés
Numéro de document
Indice de révision
Nom du projet
Indice de révision
Nom du projet
Densité
Précision
Epaisseur de la matière
Rayon de pliage
Largeur grugeage
Longueur de grugeage
Facteur neutre
Longueur d’arc minimal
Tolérance déviatrice
Un grand nombre de ces propriétés sont accessibles à l’aide des onglets Résumé et
Projet dans la boîte de dialogue Propriétés du fichier.
Remarque
Solid Edge Embedded Client comprend davantage de propriétés en raison
de celles provenant de TeamCenter.
spse01655
2-13
Chapitre 2
Exercice : Gestionnaire des révisions (Diffusion et révision)
Généralités
Lors de cet exercice, vous apprendrez à affecter l’état En diffusion à un document
de pièce et de mise en plan et à créer une révision de ce document diffusé et à
placer les fichiers créés dans un autre emplacement. Vous apprendrez aussi à
utiliser le Gestionnaire des révisions pour copier et modifier le nom de tout ou
des parties un assemblage et de conserver les liaisons vers les pièces.
Reportez-vous à l’Annexe A pour retrouver cet exercice.
2-14
spse01655
Gestionnaire des révisions
La gestion des documents est un problème complexe auquel doivent faire face les
industries ainsi que les petites et moyennes entreprises. Les documents partagent et
réutilisent de plus en plus d’informations, il devient donc nécessaire d’effectuer le
suivi de ces révisions et de ces liaisons.
La création de révisions d’un document existant tout en en maintenant la version
d’origine fait partie intégrante du cycle de vie des documents. Lorsque vous
sélectionnez un document, le Gestionnaire des révisions affiche les documents qui lui
sont associés de façon hiérarchique. Le Gestionnaire des révisions permet de :
•
Copier et renommer des documents sélectionnés pour la révision dans des
emplacements spécifiques.
•
Mettre à jour les numéros de révisions et de document selon vos indications.
•
Mettre à jour ou gérer les références dans la hiérarchie des documents.
•
Afficher la taille des documents.
•
Copier une ou plusieurs lignes de données dans le Presse-papiers afin de les
imprimer.
•
Enregistrer des chemins de requêtes antérieurs.
•
Afficher l’aperçu d’un document.
Révision de documents gérés
Lorsque vous ajoutez un document à une bibliothèque gérée sur le serveur, il
devient un document géré. La commande Action Réviser dans le menu Gestion du
Gestionnaire des révisions permet de réviser les documents gérés. Lorsque vous
sélectionnez la commande, le chemin existant et une version incrémentée du nom du
document existant sont placés dans la colonne Nouveau nom de fichier de la fenêtre
Contenu. Il faut qu’un dossier d’une bibliothèque gérée fasse partie du nouveau
chemin du document. Si vous activez l’option Toujours synchroniser le cache pour
récupérer la version la plus récente du document dans l’onglet Gestion de la boîte
de dialogue Options, la version la plus récente du document est chargée dans le
cache local avant la révision.
Vous pouvez réviser un seul document ou plusieurs. Lorsqu’il s’agit de plusieurs
documents, tous les documents sélectionnés doivent être gérés. Comme le document
d’origine n’est pas modifié lors d’une révision, il n’est pas extrait de la bibliothèque.
Si vous utilisez la commande Action Réviser pour réviser un document au sein d’un
assemblage, la liaison dans l’assemblage est mise à jour afin d’indiquer les nouvelle
révision. Cependant, il faut exécuter la commande Cas d’emploi pour rechercher les
cas d’utilisation du document et pour mettre à jour manuellement tout document qui
est à lier à la nouvelle révision.
Si vous utilisez la commande Action Réviser pour réviser un document 3D, une
recherche du type Cas d’emploi est effectuée pour trouver les documents Mise
en plan associés et vous pouvez leur attribuer une action du type Réviser. Les
documents de mise en plan ayant un état Obsolète sont ignorés pendant la recherche
du type Cas d’emploi.
spse01655
2-15
Chapitre 2
La boîte de dialogue Assistant cache comprend deux commandes qui fonctionnent
conjointement avec la commande Action Réviser pour fournir des informations sur
les documents révisés. La commande Révisé à partir de dans le menu contextuel
de l’Assistant cache permet d’afficher le nom et le chemin du document utilisé en
tant que modèle pour créer le document sélectionné. La commande Afficher révisions
dans le menu contextuel de l’Assistant cache permet d’afficher le nom et le chemin
de tout document qui est une révision du document sélectionné.
Assistant Gestionnaire des révisions
L’Assistant Gestionnaire des révisions vous aide à réaliser toute une variété de tâches
de révision de documents de base. L’assistant vous présente une liste d’opérations.
Vous pouvez sélectionner depuis cette liste et créer ainsi un ensemble optimisé
d’étapes consécutives à effectuer. Pour utiliser la commande Assistant Gestionnaire
des révisions, cliquez sur le bouton correspondant sur la barre d’outils Principale.
Désactivation du Gestionnaire des révisions
Si vous n’utilisez que les possibilités de visualisation et d’annotation des données
Solid Edge, vous pouvez ne pas être concerné par la gestion des données. Donc, vos
besoins peuvent se limiter aux commandes de visualisation et d’annotation. Vous
pouvez utiliser l’Administrateur Solid Edge pour désactiver le Gestionnaire des
révisions afin de limiter l’accès des utilisateurs aux commandes du Gestionnaire des
révisions et d’autres commandes d’Insight. Pour désactiver cette option, démarrez
l’Administrateur Solid Edge et sélectionnez la valeur Oui dans la zone Permettre le
remplacement. Indiquez Oui dans la zone Valeur. Une fois désactivé, un message
d’erreur s’affiche si vous sélectionnez le Gestionnaire des révisions dans le menu
Démarrer. Si vous désactivez le Gestionnaire des révisions et que vous démarrez
Insight Connect, l’environnement par défaut sera Visualisation et annotation.
2-16
spse01655
Redéfinition des liaisons
Si les documents sont déplacés d’un emplacement à un autre, les liaisons vers ces
documents peuvent être rompues. La commande Redéfinir les liaisons, dans le menu
Outils, permet de redéfinir les liaisons pour un ensemble de fichiers. Les fichiers ne
sont ni copiés, ni déplacés par cette commande ; elle permet de redéfinir les liaisons
dans les assemblages suite au déplacement des fichiers.
La commande Redéfinir les liaisons présente une série de boîtes de dialogue qui
vous permettent de renseigner les informations nécessaires au rétablissement des
liaisons.
La première boîte de dialogue permet de sélectionner les dossiers ou les documents
comprenant les liaisons à redéfinir. Il existe un choix de filtres permettant de définir
l’emplacement et le type de fichier à traiter. Vous pouvez indiquer tout type de
fichier Solid Edge ou vous pouvez choisir de traiter des fichiers listés dans un fichier
ASCII. Lorsque vous avez déterminé l’emplacement des fichiers, vous pouvez traiter
une liste de fichiers sélectionnés, tous les fichiers dans un dossier sélectionné ou
tous les fichiers dans un dossier sélectionné, y compris les sous-dossiers. Une fois
que les fichiers à traiter sont sélectionnés, cliquez sur le bouton OK pour passer à
la prochaine étape.
La deuxième boîte de dialogue permet de redéfinir le chemin de la liaison. D’abord
vous indiquez la liaison du chemin courant, puis vous indiquez le chemin de la
liaison vers laquelle la redéfinition doit s’effectuer. Cette boîte de dialogue donne
un exemple de la manière de définir ces chemins. Une fois que la redéfinition
des chemins des liaisons est terminée, cliquez sur le bouton OK pour passer à
la prochaine étape.
Remarque
La commande Redéfinir les liaisons ne fait que rechercher et remplacer la
première occurrence du chemin courant vers la liaison. L’arborescence de
la nomenclature et les autres occurrences dont vous n’avez peut-être pas
connaissance ne seront pas recherchées.
La troisième boîte de dialogue permet de confirmer les informations saisies dans la
boîte précédente. Elle affiche le nombre de fichiers sélectionnés et les informations
sur la redéfinition des chemins. Elle comprend une option très importante : Ne pas
enregistrer les fichiers lorsqu’il y a des liaisons vers des fichiers non existants. Si
cette option n’est pas choisie et que vous tentez de traiter une liaison qui indique un
fichier qui n’existe pas, le système ouvre l’assemblage parent et enregistre le chemin
vers la liaison redéfinie dans cet assemblage parent. Une erreur est écrite dans le
fichier journal indiquant l’impossibilité de trouver des fichiers non existants. Si
cette option est choisie, le système n’effectue pas l’opération d’ouverture et d’écriture
dans l’assemblage parent, mais un message d’erreur indique que des fichiers n’ont
pas pu être trouvés. Une fois que vous avez confirmer cette information, cliquez
OK pour passer à la prochaine étape.
Un suivi du traitement des fichiers sélectionnés est effectué dans la dernière boîte
de dialogue. Elle indique le nombre de documents traités et le nombre de liaisons
réparées. Vous pouvez cliquer le bouton Arrêter pour mettre fin au traitement. Vous
pouvez cliquer sur le bouton Afficher pour consulter le fichier ReDefLinksLog.txt qui
spse01655
2-17
Chapitre 2
réunit les informations sur les liaisons redéfinies. Une fois que la redéfinition de
liaisons est terminée, cliquez sur le bouton Fin.
Journalisation de la redéfinition des liaisons
Deux fichiers journal sont créés lors de la redéfinition. Ils se trouvent dans le même
dossier que celui des fichiers en cours de traitement.
Le fichier ReDefLinksLog.txt est un fichier ASCII comprenant des informations sur
les fichiers en cours de traitement. Il y a des informations d’ordre général, telles que
l’heure, la date, le nom d’utilisateur et le nom de la machine. Il y a aussi une liste en
sortie qui indique les remplacements effectués correctement et les problèmes.
Le fichier ReDefLinksErr.txt comprend les mêmes informations que le fichier
ReDefLinksLog.txt, mais il n’indique pas les remplacements effectués sans problème.
C’est utile quand vous traitez un grand nombre de fichiers qui ne présentent pas de
problème. Vous pouvez ainsi utiliser le fichier journal pour trouver rapidement les
erreurs et les fichiers à corriger. Pour afficher ces fichiers, dans la boîte de dialogue
Redéfinir les liaisons - Etape 3 sur 4, sélectionnez le fichier désiré, puis cliquez
sur le bouton Afficher.
2-18
spse01655
Exercice : Gestionnaire des révisions (Révision et diffusion d’un
brouillon d’assemblage)
Généralités
Lors de cet exercice, vous apprendrez la manière de diffuser une vue en plan d’un
assemblage. Vous ferez une nouvelle révision de la vue en plan, de l’assemblage
et d’une seule pièce dans un autre emplacement. Vous modifierez une pièce et
vous mettrez à jour l’assemblage et la vue en plan. Lorsque vous aurez terminé,
la vue en plan sera rediffusée.
Reportez-vous à l’Annexe B pour retrouver cet exercice.
spse01655
2-19
Chapitre 2
Exercice : Edition d’une pièce dans le contexte de l’assemblage
Généralités
Lors de cet exercice, vous modifierez une pièce au sein d’un assemblage et vous
créerez une nouvelle révision d’une pièce dans l’assemblage.
Reportez-vous à l’Annexe C pour retrouver cet exercice.
2-20
spse01655
Révision
1. Expliquez la différence principale entre les commandes Edition et Ouvrir dans
l’environnement Solid Edge Pièce, qui toutes les deux, permettent de modifier
des pièces au sein d’un assemblage.
2. Où se trouve le Gestionnaire des révisions ?
3. Expliquez la manière dont le Gestionnaire des révisions est utilisé pour créer
une nouvelle révision d’une pièce et la mise en plan associée.
4. A quoi sert l’Assistant – Gestionnaire des révisions ?
5. Comment peut-on utiliser la boîte de dialogue Propriétés pour stocker des
informations sur la finition pour des documents Solid Edge Pièce ?
6. Comment cherchez-vous le fichier d’une pièce ayant l’acier comme propriété
de matière ?
7. Que se passe-t-il si vous essayez d’ouvrir un document connu comme étant en
cours de modification ?
8. Comment peut-on faire viser un document par un groupe de personnes en
utilisant le courrier électronique ?
spse01655
2-21
Chapitre 2
Récapitulation du module
Dans l’environnement Assemblage vous pouvez utiliser la commande Modifier
pour activer une pièce en place pour apporter des modifications à la pièce tout
en visualisant le reste de l’assemblage. Il n’est pas nécessaire que la pièce
soit disponible dans l’assemblage pour effectuer la modification. Lorsque vous
sélectionnez la commande Modifier, la pièce est automatiquement rendue disponible.
Solid Edge a des fonctionnalités considérables pour soutenir la gestion d’assemblages
et le processus de révision des assemblages. Le Gestionnaire des révisions est un
module qui permet des travaux tels que la copie d’un assemblage, le remplacement
de pièces dans un assemblage, la création de nouveaux indices pour les assemblages
et les pièces incluses dans les assemblages.
La commande Liaisons dans le menu Edition est utilisée pour gérer des documents
liés tels qu’un assemblage. Toutes les pièces placées dans un assemblage sont des
objets liés.
Les propriétés d’un document sont utilisées pour stocker des informations concernant
les documents de Solid Edge. Pour toutes les applications compatibles OLE, telles
que Microsoft Word et Excel, utilisez les propriétés des documents pour gérer les
informations sur le document. Pour accéder aux propriétés des documents, utilisez
la commande Propriétés dans le menu Fichier.
Le bouton Rechercher situé sur la boîte de dialogue Ouvrir fichier est utilisé pour
effectuer des recherches de fichiers. Les zones Nom de fichier, Type de fichier et
Dernière modification permettent de rechercher des documents en utilisant des
informations connues.
Les outils de gestion de documents dans Solid Edge permettent de générer des
rapports sur les fichiers sans avoir, en fait, à ouvrir le fichier dans un environnement
Solid Edge.
2-22
spse01655
A
Exercice : Gestionnaire des
révisions (Diffusion et révision)
Généralités
Lors de cet exercice, vous apprendrez la façon d’affecter l’état En diffusion à une
pièce et à une vue en plan. Vous ferez une révision des documents en diffusion et
vous placerez les fichiers dans un autre emplacement.
spse01655
A-1
A
Ouverture de la pièce
Ouvrez le fichier part_a1.par.
A-2
spse01655
Créer une vue en plan
Cliquez sur le bouton Application. Cliquez sur Nouveau > Créer mise en plan.
Cliquez sur le bouton OK dans la boîte de dialogue Créer mise en plan.
Dans l’Assistant - Création de vues en plan, cliquez sur le bouton Suivant.
Dans la zone Vues nommées, cliquez sur la vue front, puis sur le bouton Suivant.
Cliquez sur le bouton Fin.
Placez la vue au centre de la feuille de dessin, puis cliquez sur le bouton Cadrer.
Utilisez la commande SmartDimension pour placer les cotes. Dans la barre de
commande, sélectionnez ISO comme style de cote et une valeur d’échelle de 5.0.
Fermez le fichier de mise en plan et enregistrez-le sous le nom part_a1.dft. La
vue en plan est approuvée.
Fermez le fichier pièce et enregistrez-le sous le nompart_a1.par.
spse01655
A-3
A
Affectez l’état En diffusion aux deux fichiers.
Dans l’Explorateur de Windows, recherchez le fichier C:\Assembly\part_a1.dft.
Cliquez à l’aide du bouton droit sur le fichier, puis sur l’option Propriétés.
Dans la boîte de dialogue Propriétés, cliquez sur l’onglet Etat.
Cliquez sur Tout sélectionner.
Remarque
La modification d’état est ainsi apportée aux fichiers de pièce et de mise
en plan.
Cliquez sur En diffusion puis sur OK.
Les deux fichiers part_a1.dft et part_a1.par sont en lecture seule car l’état est
En diffusion.
Remarque
Si vous tentez d’ouvrir le fichier en diffusion part_a1.par, le message
suivant s’affiche.
A-4
spse01655
spse01655
A-5
A
Créer une révision de la pièce en diffusion et du fichier de mise en plan
Démarrez Visualisation et annotation. Cliquez sur Démarrer > Tous les
programmes > Solid Edge ST3 > Visualisation et annotation.
Pour démarrer le Gestionnaire des révisions, cliquez sur Fichier > Ouvrir >
Gestionnaire des révisions.
Dans la boîte de dialogue Ouvrir un fichier, cliquez sur part_a1.dft, puis cliquez
sur Ouvrir.
Fermez la fenêtre.
A-6
spse01655
Utilisez l’Assistant Gestionnaire des révisions
Cliquez sur Assistant Gestionnaire des révisions.
Dans la liste déroulante Sélectionnez une action, cliquez sur Réviser un fichier,
puis cliquez sur Suivant.
Remarque
La révision d’un document ressemble à la copie mais le nom de fichier
est automatiquement incrémenté.
Dans la zone Sélectionner un fichier, cliquez sur le bouton Parcourir pour
rechercher le fichier part_a1.dft. Recherchez le dossier de travail de cette classe.
Vérifiez que les options indiquées sont choisies et cliquez sur le bouton Suivant.
Recherchez C:\temp comme nouvel emplacement des fichiers révisés et cliquez
sur le bouton Suivant.
Dans la boîte de dialogue Cas d’emploi, cliquez sur Suivant.
spse01655
A-7
A
Cliquez sur le bouton Fin, puis sur OK dans la boîte de dialogue Gestionnaire
des révisions.
Dans la barre d’outils Principale, cliquez sur le bouton Effectuer opérations
pour créer les révisions.
Dans la barre d’outils Principale, cliquez sur Fichier > Fermer. Vous avez
terminé l’exercice sur la création de révisions de fichiers.
A-8
spse01655
Récapitulation du module
Récapitulation
Lors de cet exercice, vous avez appris à affecter l’état En diffusion à un document de
pièce et de mise en plan et à créer une révision de ce document diffusé et à placer les
fichiers créés dans un autre emplacement.
spse01655
A-9
B
Exercice : Gestionnaire des
révisions (Révision et diffusion
d’un brouillon d’assemblage)
Généralités
Lors de cet exercice, vous diffuserez une vue en plan d’un assemblage. Vous ferez une
nouvelle révision de la vue en plan, de l’assemblage et d’une seule pièce dans un autre
emplacement. Ensuite, vous modifierez une pièce et vous mettrez à jour l’assemblage
et la vue en plan. Lorsque vous aurez terminé, la vue en plan sera rediffusée.
spse01655
B-1
B
d’assemblage)
Ouvrir le fichier de mise en plan
Ouvrez le fichier module.dft.
B-2
spse01655
Exercice : Gestionnaire des révisions (Révision et diffusion d’un brouillon d’assemblage)
Diffuser le fichier de mise en plan
Diffusez le fichier mise en plan module.dft.
Remarque
Une vue en plan ne peut pas être diffusée sans la diffusion préalable des
fichiers enfant (l’assemblage et les pièces).
Cliquez sur le bouton Application
.
Cliquez sur Propriétés > Propriétés du fichier.
Dans la boîte de dialogue Propriétés, cliquez sur l’onglet Etat.
Remarquez que l’option En diffusion n’est pas active.
Cliquez sur le signe + pour afficher les fichiers associés au fichier module.dft.
Cliquez d’abord sur Tout sélectionner, puis sur Sélectionner enfants et finalement
sur le bouton En diffusion. Cliquez sur le bouton OK.
spse01655
B-3
B
d’assemblage)
Fermez et enregistrez le fichier module.dft. Maintenant, les fichiers de mise en
plan, d’assemblage et de pièces sont diffusés.
Quittez Solid Edge.
B-4
spse01655
Créer une révision
Il faut apporter une modification à une pièce de l’assemblage. Créez une révision du
fichier de mise en plan, d’assemblage et de pièce nécessitant la modification.
Démarrez Visualisation et annotation. Cliquez sur Démarrer > Tous les
programmes > Solid Edge ST3 > Visualisation et annotation.
Démarrez le Gestionnaire des révisions.
Cliquez sur Fichier > Ouvrir > Gestionnaire des révisions.
Ouvrez le fichier module.asm.
Démarrez l’Assistant Gestionnaire des révisions en cliquant sur le bouton du
même nom
dans le menu Principal.
Sélectionnez l’option Copier un fichier, puis cliquez sur le bouton Suivant.
Remarque
L’option Réviser un fichier ne concerne que des documents gérés. Pour un
document non géré, il faut choisir l’action de copie de fichier.
Recherchez le fichier module.dft dans le dossier dans lequel se trouvent les
fichiers de l’exercice. Sélectionnez les options ci-dessous et cliquez Suivant.
spse01655
B-5
B
d’assemblage)
Pour trouver le nouvel emplacement, sélectionnez C:\Temp et cliquez sur le
bouton Suivant.
Dans la boîte de dialogue Cas d’emploi, cliquez sur le bouton Suivant, puis
cliquez sur Fin.
Cliquez sur le bouton OK du Gestionnaire des révisions.
B-6
spse01655
Effacer les actions
Effacez les fichiers qui ne nécessitent aucune révision. Effacez les fichiers block.par,
F100a.par, F200a.par et F500a.par.
Cliquez à l’aide du bouton droit sur le nom du fichier, puis sélectionnez l’option
Annuler l’action.
Dans la zone Nouveau nom de fichier, modifiez le nom des fichiers qui seront
copiés en utilisant les noms indiqués.
Cliquez sur l’option Effectuer opérations pour appliquer les révisions.
Fermez le Gestionnaire des révisions.
spse01655
B-7
B
d’assemblage)
Apporter une modification à la révision de la pièce
Apportez une modification à la révision de la pièce cover-1.par. Ajoutez une poignée
au capot.
Ouvrez le fichier C:\Temp\cover-1.par.
Créez une esquisse sur le plan de référence Droite (yz) et centrez-la sur la face
supérieure du couvercle.
Créez un ajout de matière à partir de l’esquisse. Utilisez un prolongement
symétrique de 5 mm.
B-8
spse01655
Fermez et enregistrez le fichier.
spse01655
B-9
B
d’assemblage)
Mettre à jour l’assemblage et la vue en plan
Mettez à jour les fichiers d’assemblage et de mise en plan en raison de cette
modification.
Ouvrez le fichier C:\Temp\module-1.asm.
Si la boîte de dialogue ci-dessous s’affiche, cliquez sur Oui.
Fermez et enregistrez le fichier.
Ouvrez le fichier C:\Temp\module-1.dft.
Cliquez OK dans la boîte de dialogue Vues en plan.
Le rectangle autour de la vue indique qu’elle n’est plus à jour.
B-10
spse01655
Cliquez sur la commande Mettre à jour les vues
.
Enregistrez le fichier de mise en plan.
spse01655
B-11
B
d’assemblage)
Rediffusez le fichier de mise en plan
Les révisions ont été effectuées. Rediffusez le fichier de mise en plan.
Cliquez sur le bouton Application. Cliquez sur Propriétés > Propriétés du fichier.
Cliquez sur module-1.asm et sélectionnez l’état En diffusion.
Cliquez sur module-1.dft et sélectionnez l’état En diffusion.
B-12
spse01655
Comme lors des étapes précédentes, ouvrez le fichier cover-1.par et choisissez
l’état En diffusion.
Quittez l’environnement et enregistrez le fichier. L’exercice sur la révision d’un
fichier de mise en plan d’un assemblage est terminé.
spse01655
B-13
B
d’assemblage)
Récapitulation
Récapitulation
Lors de cet exercice, vous avez appris la manière de diffuser une vue en plan d’un
assemblage. Vous avez créé une révision de la vue en plan, de l’assemblage et
d’une pièce dans un nouvel emplacement. Vous avez modifié une pièce, puis vous
avez mis à jour l’assemblage et la vue en plan. Lorsque vous avez terminé, la vue
en plan a été rediffusée.
B-14
spse01655
C
Exercice : Edition d’une pièce
dans le contexte de l’assemblage
Généralités
Lors de cet exercice, vous modifierez une pièce au sein d’un assemblage. Vous créerez
une nouvelle révision d’une pièce dans un assemblage.
Objectifs
Lors de cet exercice, vous effectuerez les opérations suivantes :
spse01655
•
Utilisation de la commande Modifier pour apporter des modifications à une pièce
placée dans un assemblage.
•
Définition des propriétés d’un document.
C-1
C
Ouvrir l’assemblage et rendre disponibles toutes les pièces
Ouvrez l’assemblage carrier.asm. Avant de cliquer sur le bouton Ouvrir dans la boîte
de dialogue Ouvrir fichier, sélectionnez l’option Tout activer.
C-2
spse01655
Modifier une pièce au sein de l’assemblage
Commencez par modifier une pièce au sein d’un assemblage.
Dans PathFinder d’Assemblage, cliquez à l’aide du bouton droit sur Splate.par:2
et dans le menu contextuel cliquez sur Modifier définition. L’environnement
Pièce s’ouvre et la pièce Splate.par s’affiche. Utilisez la commande Masquer le
niveau précédent dans l’onglet Affichage pour activer et désactiver l’affichage
des autres pièces de l’assemblage, le cas échéant.
spse01655
C-3
C
Modifier la pièce
La pièce splate.par est ouverte dans l’environnement Pièce. Modifiez la pièce.
Sélectionnez la commande Enlèvement
la plaque.
et cliquez sur la face frontale de
Cliquez sur le bouton Inclure arête dans profil
. Sélectionnez les options
ci-dessous et cliquez sur OK. Quatre arêtes seront décalées de la plaque, une
arête à la fois.
C-4
spse01655
Sélectionnez la première arête à décaler et dans la barre de commande cliquez
sur le bouton Accepter.
Dans la zone Distance, entrez 20 mm et appuyez sur la touche ENTREE. Cliquez
vers l’intérieur de la pièce pour sélectionner le côté à décaler.
Refaites les étapes pour les deux lignes restantes et le cercle comme indiqué. Les
lignes sont décalées de 20 mm ; le cercle est décalé de 12 mm.
Cliquez sur le bouton Relimiter
et relimitez la géométrie pour créer le
profil illustré dans la figure ci-dessous.
spse01655
C-5
C
Utilisez la commande Congé
pour ajouter des congés de 5 mm à chaque
coin, comme l’indique l’illustration.
Cliquez sur Fermer l’esquisse
.
Pour le prolongement de l’enlèvement, cliquez sur le bouton Jusqu’au suivant
, puis cliquez lorsque la flèche est orientée vers la pièce.
C-6
spse01655
Cliquez sur le bouton Fin.
spse01655
C-7
C
Masquer les autres pièces
Dans l’onglet Affichage, cliquez sur la commande Masquer le niveau précédent
pour masquer les autres pièces de l’assemblage.
C-8
spse01655
Enregistrez le fichier sous un nouveau nom
Enregistrez le fichier sous un nouveau nom.
Cliquez sur le bouton Application. Cliquez sur Enregistrer copie sous.
Dans la boîte de dialogue Enregistrer, enregistrez cette pièce sous le nom
splate02.par dans le dossier dans lequel se trouvent les fichiers de l’exercice.
Remplacez tout fichier existant, si nécessaire.
spse01655
C-9
C
Revenez au fichier d’assemblage
Revenez au fichier d’assemblage.
Cliquez sur le bouton Application. Cliquez sur Fermer. N’enregistrez pas les
modifications dans l’assemblage.
C-10
spse01655
Remplacer des pièces dans l’assemblage
Remplacez les pièces dans l’assemblage par une nouvelle pièce créée lors des étapes
précédentes.
Ouvrez le fichier carrier.asm qui se trouve dans le dossier dans lequel se trouvent
les fichiers de l’exercice et rendez disponibles toutes les pièces.
Cliquez sur la commande Remplacer pièce
.
Sélectionnez Splate.par:2 comme pièce à remplacer, comme indiqué.
Sélectionnez Splate.par:2 dans la boîte de dialogue Pièce de remplacement et
cliquez Ouvrir.
Comme il existe deux occurrences de Splate.par dans l’assemblage, une invite
demande s’il faut remplacer l’occurrence sélectionnée ou toutes les occurrences.
Cliquez sur Remplacer toutes les occurrences.
spse01655
C-11
C
C-12
spse01655
Enregistrer l’assemblage
Enregistrez l’assemblage sous le nom carrier2.asm dans le dossier dans lequel se
trouvent les fichiers de l’exercice, puis fermez le fichier. Cet exercice est terminé.
spse01655
C-13
C
Récapitulation
Récapitulation
Lors de cet exercice, vous avez modifié une pièce au sein d’un assemblage et vous
avez créé une nouvelle révision d’une pièce dans l’assemblage.
C-14
spse01655

Révisions d`assemblages

Transcription

Documents pareils

Les Séjours Educatif SUNPARKS

BU Le Creusot - Site des professeurs documentalistes de l

http://www.ca-cotesdarmor.fr Vider les fichiers temporaires et l

1er pas dans I-Prof

Indices : l`indice de révision des loyers et l`indice BT 01

Comparer des documents à l`aide de la visionneuse en ligne

Voir le fichier... - Le Bois International

procédure pour changer sa signature dans lotus notes

mode d`emploi - Médiathèque municipale de Villeneuve d`Ascq
