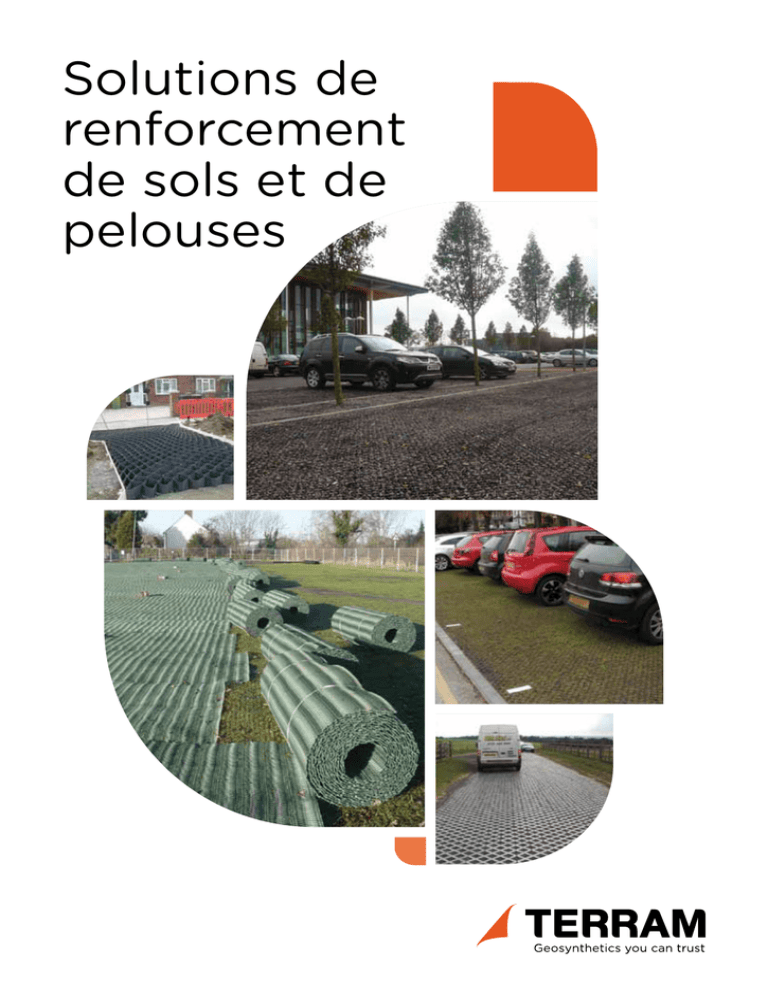

Solutions de renforcement de sols et de pelouses

Solutions de
renforcement
de sols et de
pelouses
GRASSPROTECTA
LISTE DES PRODUITS
TURFPROTECTA
GRASSPROTECTA
6
BODPAVE 85
BODPAVE 40
8
GEOCELL Plateforme
TRUCKPAVE
13
GEOCELL Talus
10
18
16
GRASSCARPET
PATHMAT
3
20
BODMAT
SAFETY RUBBER MAT
23
TERRAM ROOTGUARD
26
22
21
24
WEEDGUARD
27
GÉOTEXTILE
25
Fiberweb Geosynthetics fabrique une gamme de solutions
pour renforcer, stabiliser et protéger les surfaces engazonnées
et gravillonnées. Le tableau sur la page suivante donne une
indication du produit le mieux adapté pour votre projet en
fonction des conditions du sol existant, de l’application et de la
fréquence d'utilisation.
4
C'est seulement au cours des trente dernières années
que la demande de solutions souples non pavées
pouvant être utilisées pour circuler a augmenté car
elles sont plus esthétiques que le béton et l'asphalte.
Cependant, ces options souples qui offrent également
des performances à long terme ont exigé des progrès
technologiques.
Il est maintenant possible de construire des trottoirs, des
routes d'accès et des places de stationnement qui ne
sont pas seulement agréables à l'œil mais conservent
aussi leur apparence et continuent à exceller lorsque
d'autres alternatives sont usées et pas très attractives.
Les solutions TERRAM
sont principalement
adaptées aux surfaces
engazonnées, mais certaines
peuvent aussi fournir des
surfaces minérales.
Les produits ont été spécialement mis au point avec
différentes exigences de circulation à l'esprit parce que
la demande peut varier d’un passage piéton occasionnel
à la circulation intense de poids lourds.
Par conséquent, il est important de savoir que vous
travaillez avec une entreprise de premier plan qui offre
une gamme complète de solutions professionnelles et qui
a également une expérience technique et industrielle pour
évaluer votre problème spécifique et fournir la solution la
plus appropriée et rentable, plutôt que d'offrir un unique
produit qui essaierait de répondre à toutes les problématiques.
Fiberweb Geosynthetics Ltd
et les produits TERRAM™
Fiberweb plc a créé Fiberweb Geosynthetics Ltd après
l'acquisition de Boddingtons International Ltd en 2010.
Le portefeuille qui en résulte ne comprend pas seulement
les géosynthétiques TERRAM bien établis, mais comprend
aussi des produits de renforcement de sol et de gazon
qui ont été historiquement associés à Boddingtons Ltd.
L'ensemble de la capacité de production britannique a
été renforcé et centralisé à Maldon, Essex.
Fiberweb Geosynthetics Ltd propose une gamme unique
de solutions techniques innovantes qui aident aussi à
minimiser l'impact environnemental des constructions.
Grâce à son expertise et expérience inégalées dans le
domaine des géosynthétiques accumulées sur une
période de 40 ans depuis que la gamme TERRAM a été
lancée, la société demeure engagée dans le développement
de solutions géosynthétiques innovantes et à un coût
raisonnable.
La Société a l'intention d'être le leader sur le marché
dans la conception et la fabrication de géosynthétiques
innovants, et de continuer à fournir des solutions
révolutionnaires.
CHOIX DU PRODUIT
FRÉQUENCE D’UTILISATION
le mieux adapté à votre application
Le tableau ci-dessous donne un aperçu du produit le mieux adapté pour votre
projet de renforcement de sol ou de pelouse, déterminé par les conditions
actuelles du sol, l'application et la fréquence d'utilisation. Tous les produits sont
adaptés à un accès piéton.
FRÉQUENCE
D’UTILISATION
PRODUIT
TURFPROTECTA
2 catégories de nappe en
plastique recyclé pour
renforcement de gazon
Passage de véhicules
rares
GRASSPROTECTA
2 catégories de nappe en
plastique épais pour
renforcement de pelouse
Passage de véhicules
occasionnel à fréquent
BODPAVE 40 (Pelouse)
Dalle gazon en plastique à
résistance standard pour
renforcement de pelouse
Passage de véhicules
occasionnel à fréquent
BODPAVE 40 (Gravier)
Dalle en plastique à
résistance standard pour
rétention et stabilisation
de gravier
Passage de véhicules
fréquent à intensif
RARE - OCCASIONNEL – FRÉQUENT – INTENSIF
TYPE DE CHARGE
Piéton/ PMR (personnes Véhicules légers, Véhicules
à mobilité réduite)
4x4 inclus
utilitaires
APPLICATIONS
SUGGÉRÉES
Parking d’appoint
engazonné, chemin
d’accès piéton et
personnes à mobilité
réduite
Parking d’appoint
engazonné, chemin
d’accès piéton et
personnes à mobilité
réduite
Parking
engazonné,
voie d’accès
pompiers
Voie d’accès
pompiers,
Parking, voie
privée, piste
cyclable
BODPAVE 85 (Pelouse)
Stationnement
engazonné pour
cars, parking
engazonné, voie
d’accès pompiers
BODPAVE 85 (Gravier)
Stationnement de
cars, voies d’accès
pompiers, parking,
voie privée, piste
cyclable
Dalle gazon en plastique
ultra-résistant et clipsée pour
Passage de véhicules
renforcement de pelouse
occasionnel à fréquent
Dalle en plastique
ultra-résistant et clipsée
pour rétention et
stabilisation de gravier
Passage de véhicules
fréquent à intensif
TRUCKPAVE (Pelouse)
Dalle en plastique recyclé
ultra résistant pour des
surfaces engazonnées
Passage de véhicules
fréquent à intensif
TRUCKPAVE (Gravier)
Dalle en plastique recyclé
ultra résistant pour rétention
et stabilisation de gravier
PATHMAT
Passage de véhicules
fréquent à intensif
Nappe en élastomère
flexible pour renforcement Usage occasionnel
de sable
Camion de
pompiers
Cars, bus
CHARGE
Poids lourds
PAGE
6
8
10
10
13
13
Parking pour poids
lourds, voie d’accès
poids lourds, voie
d’accès pompiers,
stationnement pour
cars et véhicules légers
16
Parking pour poids
lourds, voie d’accès
poids lourds, voie
d’accès pompiers,
stationnement pour
cars et véhicules légers
16
Accès plage pour
piéton et PMR
(personnes à
mobilité réduite)
22
Cet outil d’aide à la décision de produits est à titre indicatif seulement. De nombreux critères permettent de définir quel produit convient le
mieux et nous vous conseillons de parler à notre équipe technico-commerciale pour plus de conseils. Le choix du produit est déterminé par
les conditions d'application et du type de sol.
5
TURFPROTECTA™
Nappe de renforcement
de gazon
FRÉQUENCE
D’UTILISATION
APPLICATIONS
SUGGÉRÉES
Passage de véhicules rares
Chemins engazonnés permanents, zones
piétonnes, voies d’accès pour personnes
à mobilité réduite et stationnement très
occasionnel de véhicules légers sur terrains
porteurs (fermes) et bien drainés.
6
La nappe en polyéthylène TURFPROTECTA est utilisée
pour renforcer des zones engazonnées destinées à
un usage de piétons et très occasionnellement de
véhicules légers qui ont tendance à l’usure.
Le TURFPROTECTA STANDARD est approprié pour:
les chemins
les zones piétonnes
les voies d’accès pour personnes à mobilité réduite
Le TURFPROTECTA RENFORCÉ est approprié pour:
les chemins d’accès
les stationnements de véhicules légers très occasionnels
La nappe TURFPROTECTA est facile à installer. L'herbe
pousse à travers les mailles et s'emmêle aux mailles
afin de créer une surface discrètement renforcée qui est
capable de supporter occasionnellement les charges d'un
véhicule, en limitant les dommages et aidant à réduire
le compactage de la terre végétale. La pelouse peut
être tondue, roulée et fertilisée comme d'habitude
pendant cette période. Le maillage disparait rapidement
sous la pelouse. Le TURFPROTECTA peut également
être installé sur des zones nouvellement aménagées et
ensemencées.
Il est fortement conseillé que l'installation soit effectuée
pendant la saison de croissance pour permettre à
l'herbe de bien pousser à travers la maille avant de
permettre aux véhicules et piétons d'utiliser la zone.
Il faut normalement compter quelques semaines pendant
la saison de croissance. Une utilisation immédiate
pourrait restreindre la croissance et limiter l'efficacité
de l'installation.
Le TURFPROTECTA fait partie des techniques alternatives
pour la gestion des eaux de ruissellement urbain et
est une alternative appropriée aux surfaces pavées
imperméables où les voies de circulation naturelles
engazonnées sont préférées, ou lorsque des restrictions
de planification ou des économies budgétaires sont à
l'étude.
Installation nouvellement aménagée avec du TURFPROTECTA vert
recouvert d'une couche de terre végétale et de semences.
Après seulement quelques semaines, l'herbe pousse à travers les
mailles offrant une surface renforcée et stabilisée.
Chevrons de fixation et fiches
Chevrons de fixation métalliques et fiches en plastique pour fixer le
TURFPROTECTA au sol. Des fiches jaunes sont également disponibles.
7
DETAILS DES CHEVRONS ET FICHES
PRODUIT
TAILLE
(mm)
CONDITIONNEMENT
MATIÈRE
RÉFÉRENCE
Aiguilles de fixation
170 x 70
x 6 dia.
sac de 50 unités
acier
041824
Clou
140 long
sac de 100 unités
PEHD recyclé
060351
CARACTÉRISTIQUES PRODUITS TURFPROTECTA
TAILLE
(m)
CATÉGORIE
COULEUR
TAILLE DES
MAILLES
POIDS
MATÉRIAU
RÉFÉRENCE
2 x 30
Standard
Noir
25 x 29
550g/m2
PEHD
100% recyclé
009862
2 x 30
Standard
Vert
25 x 29
550g/m2
HDPE
100% Recycled
049202
2 x 30
Renforcé
Noir
22 x 27
660g/m2
PEHD
100% recyclé
048175
2 x 30
Renforcé
Vert
22 x 27
660g/m2
PEHD
100% recyclé
049967
(mm)
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
GRASSPROTECTA™
Nappe de renforcement
de pelouse
FRÉQUENCE
D’UTILISATION
APPLICATIONS
SUGGÉRÉES
Passage de véhicules occasionnel
à fréquent
Parking d’appoint engazonné permanent,
parking résidentiel, voies d’accès, camping,
accotement et voies d’accès aux personnes
à mobilité réduite sur sol porteur (ferme)
et bien drainé
La maille GrassProtecta en polyéthylène haute résistance
renforce les surfaces engazonnées sujettes à l'usure, par
exemple les parkings permanents et les zones piétonnes
fortement utilisées. La structure en maille ondulée
tridimensionnelle offre une meilleure traction et une résistance
au glissement significativement plus élevée par rapport aux
solutions de maille standard. La maille GRASSPROTECTA
est disponible en deux épaisseurs: 14mm et 11mm.
AVANTAGES
Haut niveau de renforcement - jusqu’à 8 tonnes par essieu
Approprié à des applications permanentes
Peut s’adapter à des pentes faibles
Installation rapide et économique
Aucune excavation n’est normalement nécessaire
Résistance au glissement supérieure aux
mailles standard
APPLICATIONS
Le GrassProtecta Standard (11mm) est approprié pour:
Parking d’appoint à usage peu fréquent
Voie d’accès pour personnes à mobilité réduite
Chemin d’accès pour voiturette de golf
Chemin très fréquenté par les piétons
Le GrassProtecta Renforcé (14mm) est approprié pour:
Parking d’appoint
Voie de circulation pour avions légers
Camping pour caravanes et autres zones
de vacances
Surface équestre
Stabilisation d’accotement
La nappe GRASSPROTECTA est facile à installer. L'herbe
pousse à travers les mailles et s'emmêle à la structure
afin de créer une surface discrètement renforcée qui
est capable de supporter les charges d'un véhicule, en
limitant les dommages et réduisant le compactage et
l’orniérage de la terre végétale. La pelouse peut être
tondue, roulée et fertilisée comme d'habitude pendant
cette période et le maillage disparait rapidement sous la
pelouse.
Le GrassProtecta peut également être installé sur des
zones nouvellement aménagées et ensemencées. Il
est fortement conseillé que l'installation soit effectuée pendant la saison de croissance pour permettre
à l'herbe de bien pousser à travers la maille avant de
permettre aux véhicules et piétons d'utiliser la zone.
Installation de GRASSPROTECTA pour parking
Il faut normalement compter de quelques semaines
pendant la saison de croissance à quelques mois en
dehors de la saison de croissance. Une utilisation
immédiate pourrait restreindre la croissance et
limiter l'efficacité de l'installation.
et est une solution alternative appropriée aux surfaces
pavées imperméables où les voies de circulation
naturelles engazonnées sont préférées, ou lorsque
des restrictions de planification ou des économies
budgétaires sont à l'étude.
Le GrassProtecta fait partie des techniques alternatives
pour la gestion des eaux de ruissellement urbain
Chevrons de fixation et fiches
Chevrons de fixation métalliques et fiches en plastique pour fixer le
TURFPROTECTA au sol. Des fiches jaunes sont également disponibles.
DETAILS DES CHEVRONS ET FICHES
PRODUIT
TAILLE
(mm)
CONDITIONNEMENT
MATIÈRE
RÉFÉRENCE
Chevrons
170 x 70
x 6 dia.
sac de 50 unités
acier
041824
Fiches
140 long
sac de 100 unités
PEHD recyclé
060351
CARACTÉRISTIQUES PRODUITS GRASSPROTECTA
TAILLE
TAILLE
VALEUR DE RISQUE
CATÉGORIE COULEUR DES MAILLES
POIDS EPAISSEUR MATÉRIAU RÉFÉRENCE
(m)
(DIAMANT:OVAL) DE GLISSEMENT PTV
2 x 20
Standard
Vert
Ratio 3 :1
>40 (faible)
1.2kg/m2
11mm
Mélange PEHD
vierge et recyclé
055876
1 x 10
Standard
Vert
Ratio 3 :1
>40 (faible)
1.2kg/m2
11mm
Mélange PEHD
vierge et recyclé
055869
2 x 20
Renforcé
Vert
Ratio 3 :1
>40 (faible)
2kg/m2
14mm
Mélange HDPE
vierge et recyclé
055470
1 x 10
Renforcé
Vert
Ratio 3 :1
>40 (faible)
2kg/m2
14mm
Mélange PEHD
vierge et recyclé
055852
1.2 x 2
Renforcé
Vert
Ratio 3 :1
>40 (faible)
2kg/m2
14mm
Mélange PEHD
vierge et recyclé
056170
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
BODPAVE™40
Dalles perméables
FRÉQUENCE
D’UTILISATION
APPLICATIONS
SUGGÉRÉES
PELOUSE
Passage de véhicules occasionnel à fréquent
GRAVIER
Passage de véhicules fréquent à intensif
Parkings engazonnés ou gravillonnés, pistes
cyclables, allées, voies d’accès pompiers,
réalisés sur la base d’une assise de bonne
capacité portante et bien drainée.
10
Les dalles gazons BODPAVE 40 sont des structures
cellulaires qui s’embôitent, couvrant le sol dans le but
de réaliser un renforcement des surfaces en herbe ou
gravillonnées, à l’usage de piétons ou de véhicules. Les
dalles gazons BODPAVE 40 permettent de réaliser des
plateformes perméables permettant de répondre aux
nouvelles exigences en matière de construction (PLU
avec surface perméable et/ou engazonnée). Les dalles
BODPAVE 40 sont fabriquées en PEHD 100% recyclé
et stabilisé aux UV ; elles sont disponibles en coloris
noir ou vert. Les dalles BODPAVE 40 sont résistantes,
chimiquement inertes et non toxiques, propres à fournir
une plateforme routière durable, sûre, et écologique.
BODPAVE 40
APPLICATIONS
Parkings pour automobiles.
Accès d’urgence aux voies de circulation.
Taxiways pour les avions, héliports.
Accès propre aux fauteuils et aux personnes à mobilité réduite.
Voies piétonnes.
Bordures des parcours de golf
Compatible avec les exigences de surfaces
perméables.
Les dalles BODPAVE 40 sont une solution à coût abordable
pour des zones engazonnées dégradées, pour des
plateformes gravillonnées non stabilisées et pour celles
exigeant un contrôle de l’écoulement des eaux de
ruissellement.
Elles sont conçues pour être installées sur une couche
d’assise adéquate, drainée et ayant une capacité portante
suffisante pour le trafic envisagé. Classiquement, cette
BODPAVE 40
est adapté pour les
surfaces engazonnées et
gravillonnées dans le respect
des règles relatives aux surfaces
perméables.
portance est contrôlée à partir d’essais à la plaque avec
un objectif de 50MPa en EV2. Un géotextile de séparation
est couramment exigé pour éviter la contamination
de la couche d’assise avec le terrain naturel. Les dalles
se connectent simplement les unes aux autres et sont
remplies de sable et de substrats puis ensemencées pour
l’option végétalisée ou alors, remplies de gravillons pour
un aspect minéral. Les profils de construction propres à
chaque application seront déterminés par les conditions
spécifiques du site et les critères de charges. Les croquis
détaillés, les explications, et les supports techniques sont
téléchargeables à partir de www.terram.fr
Les structures à cellules ouvertes BODPAVE40 permettent la croissance saine des racines du gazon,
l’infiltration de l’eau et peuvent être utilisées en tant qu’éléments de base pour la création de surfaces
perméables en milieu urbain. Les dalles BODPAVE 40 comprennent des sortes de pointes d’ancrage de
35 mm permettant à la fois une connexion entre les dalles mais également une bonne continuité
mécanique avec le sol support (intégrité structurelle).
COUPE TYPE
COUPE TYPE
BODPAVE 40
avec gazon ou gravillons
Option
gravillonné
Surface renforcée
engazonnée ou
gravillonnée
Géotextile Terram
Option
enherbée
Couche compactée de
50mm d’épaisseur d’un
mélange fertilsant
Lit de gravelette de type
5/15mm de 35mm
d’épaisseur
11
BODPAVE 40 rempli à 90%
(5-7mm de marge) avec un
mélange fertilsant
BODPAVE 40 rempli
de gravelette de
type 5/15
Bordure en béton
ou en bois
40mm
35-50mm
Géotextile de
séparation
Géogrille de
renforcement
option
Couche d’assise permettant
d’obtenir EV2>50Mpa
Géotextile Terram
option
Sous-couche
granulaire
compactée
100-475mm
Géotextile de séparation et (optionnel)
géogrille de renforcement
Drainage (optionnel)
Sol d’assise
Ces coupes types sont données à titre indicatif. Les données propres
à chaque chantier permettront au concepteur d’adapter la structure
nécessaire sous les BODPAVE 40.
CARACTÉRISTIQUES PRODUITS BODPAVE 40
TAILLE DES DALLES
(mm)
QUANTITÉ
(par m2)
POIDS
(Nominal)
CAPACITE
PORTANTE
MATIERE
COULEUR
REFERENCE
500 x 500 x 40
4 Dalles
4.8kg/m2
150tonnes/m2
Polyéthylène
100% recyclé
Noir
151516
500 x 500 x 40
4 Dalles
4.8kg/m2
150tonnes/m2
Polyéthylène
100% recyclé
Vert
113804
Chaque dalle inclut une pointe intégrée de 25mm
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
BODPAVE 85
BODPAVE™85
Dalles perméables
FRÉQUENCE
D’UTILISATION
APPLICATIONS
SUGGÉRÉES
PELOUSE
Passage de véhicules occasionnel à fréquent
GRAVIER
Passage de véhicules fréquent à intensif
Parkings permanents pour VL et PL
engazonnés ou gravillonnés, voies d’accès
pompiers, hélisurface, voies de dégagement
d'aérodrome, pistes cyclables, routes
d'accès et autres zones de circulation où
une base structurellement saine et bien
drainée est présente ou doit être installée.
BODPAVE 85 est un système de pavés perméables
clipsables pour renforcement de sol, qui peut être
installé soit avec une surface destinée à être engazonnée ou rempli de graviers. La conception des
pavés BodPave 85 leur permet de s'emboîter les uns
avec les autres et à résister au cisaillement. Une fois
remplis, ils offrent un niveau élevé de performances
en support de charge. Ils doivent être posés sur une
base bien drainée et peuvent être remplis avec soit
du gravier pour une utilisation immédiate et intensive,
ou avec un mélange terre/sable ensemencé pour
établir une surface engazonnée occasionnellement
utilisée. Les deux options apportent une chaussée
perméable et respectueuse de l'environnement.
Remarque: une surface engazonnée peut ne pas être
adaptée à toutes applications.
La conception unique du BodPave 85 résiste au
cisaillement lié au trafic. D’autre part, le BODPAVE 85
encourage la croissance du gazon tout en
protégeant les racines.
APPLICATIONS (Gazon ou Graviers)
Parking pour véhicules légers et lourds
Accès pompiers et poids lourds
Voies de circulation pour avions légers et
hélisurface
Voies piétonnes et accès handicapés
Chemins d’accès pour les personnes à
mobilité réduite
Voies privées résidentielles
Techniques alternatives pour la gestion
des eaux de ruissellement urbain
STRUCTURE
DE LA
GRILLE
BODPAVE 85
est approprié pour des
surfaces engazonnées,
pour la rétention de graviers
et pour les techniques alternatives
pour la gestion des eaux de
ruissellement urbain.
Installation de BODPAVE85 pour un parking gravillonné
13
CARACTÉRISTIQUES DU SYSTÈME:
Options de finition gravillonnée ou en gazon naturel
Haute capacité de charge allant jusqu'à 400t/m2
lorsque rempli de graviers
Structure ouverte à 95% adapté à la gestion
des eaux de ruissellement urbain
Peut accueillir des pentes jusqu'à 1/8 (soit 12% ou 7°)
et les changements de pente localisés
Pas d'accroches nécessaires, sauf sur des pentes importantes
Installation accélérée avec des panneaux 1m x 1m
(quatre pavés pré-connectés fournis en standard)
Écologique et esthétique
Aptitude pour les climats chauds et froids en raison
de sa stabilité vis-à-vis de la dilatation et contraction
Moins de gaspillage car les pavés peuvent être
connectés de façon décalée (multiple de 5
centimètres) pour tenir compte des courbes/obstacles
Non toxique et chimiquement inerte aux élèments
naturellement présents dans les sols
Fabriqué au Royaume-Uni à partir de
polyéthylène recyclé
(PEHD) avec stabilisation UV supplémentaire. Le BODPAVE85 blanc est fabriqué avec du
HDPE vierge
PROFIL TYPE
14
Zone d'enracinement
en mélange terre/sable
ou couche de graviers
BODPAVE 85
avec pelouse ou graviers
Pavés BODPAVE85 naturels (blancs) installés pour une voie
d’accès chez un particulier
Rempli de graviers angulaires, qui crée une surface perméable
renforcée agréable à l’œil et qui retient le gravier
Géotextile Terram
(optionnel)
Grille de
renforcement
(optionnel)
Sol de
fondation
Géotextile Terram
(optionnel)
Sous-couche
granulaire sans fine
La structure de cellules ouvertes
permet une pousse du gazon
optimum
Les cellules contiennent une
cavité de rétention d’eau pour
optimiser la pousse de la pelouse
Connexions intégrées par
embôitement 'snap-fit' sur des
dalles 500mmx500mm
Pointes intégrées d'accroche au
sol, résistantes aux déformations
et aux mouvements latéraux
Les créneaux permettent une
pousse latérale de la pelouse
et augmente la traction
Les dalles peuvent être décalées
d'une cellule au moment de
l'emboitement pour éviter une
obstruction ou suivre une courbe
Toutes les couches ne s’appliquent pas à toutes les applications et un
drainage peut être nécessaire. Veuillez vous reporter au guide
complet de conception.
PROFIL TYPE
Option
gravillonnée
Couche de 35-50mm
d’épaisseur de gravelette
de type 5/15mm
BODPAVE 85 rempli
de gravelette de type
5/15mm
Option
enherbée
Couche compactée de
50mm d’épaisseur d’un
mélange fertilisant
BODPAVE 85 rempli à 90%
(5-7mm de marge) avec un
mélange fertilisant
Bordure en bois
ou béton
50mm
50mm
Géotextile de
séparation
Couche d’assise permettant
d’obtenir une bonne
portance (EV2>50MPa)
Géotextile de séparation et
(optionnnel) géogrille de renforcement
Drainage (optionnel)
100-380mm
Une géogrille de renforcement doit être incluse
sous la couche de base si le sol support est
particulièrement faible c'est-à-dire un CBR <3%
(ou EV2<15MPa).
Les panneaux (un pré-assemblage de quatre pavés)
se connectent simplement, prêts à être remplis
avec de la terre végétale semée pour une surface
engazonnée, ou remplis avec une gravelette de
granulométrie 5 /15 ou équivalente. Le profil de la
construction de chaque application sera le résultat
des conditions particulières du site et des critères de
poids et de fréquence de la circulation au cours de
sa vie. Des documents de conception et de support
technique sont disponibles en téléchargement libre
sur www.terram.fr.
Les dalles BODPAVE 85 doivent être installées sur un
site suffisamment bien drainé pour pouvoir fonctionner
comme prévu. Ne pas s'assurer d'un bon drainage peut
compromettre les performances de l'installation.
Marquage des zones de stationnement lors de
l'utilisation de dalles BodPave 85
Des marqueurs en plastique sont disponibles pour le
marquage des zones de stationnement dans les zones
de pavage en BodPave 85. Les marqueurs sont
conçus pour se clipser dans les cellules des dalles et
peuvent être installés dans des orientations différentes
pour créer des lignes pleines / en pointillés et en
forme de T ou de L , etc, en tête de places de
stationnement, sur les côtés et aux croisements.
Ils peuvent être fixés de façon permanente en appliquant
sur la face inférieure des marqueurs une colle gélive.
Si nécessaire, les marqueurs peuvent être réduits
en taille pour créer des unités simples ou doubles
en coupant avec précision le long des lignes entre
chaque section carrée / pyramidale. Il est recommandé
que ces unités découpées soient collées pour résister
au déplacement.
DETAILS DES MARQUEURS
Coupés pour former d'autres formes
COULEUR
DIMENSIONS
(mm)
MATÉRIAU
Blanc
215 x 70
PEHD
Jaune
215 x 70
PEHD
Une pièce unique pour former
une ligne
CARACTÉRISTIQUES PRODUITS BODPAVE 85
*DIMENSIONS TAILLE NOMINALE QUANTITÉ POIDS
DE LA DALLE
(per m2) (Nominal)
D’UNE CELLULE
(mm)
CAPACITÉ DE
SUPPORT DE
POIDS
MATÉRIAU COULEUR RÉFÉRENCE
500 x 500 x 50
Plaque 67mm
& rond 46mm
4 Dalles
6.24kg/m2 400tonnes/m2
Polyéthylène
Recyclé
Noir
057580
500 x 500 x 50
Plaque 67mm
& rond 46mm
4 Dalles
6.24kg/m2 400tonnes/m2
Polyéthylène
Recyclé
Vert
059447
500 x 500 x 50
Plaque 67mm
& rond 46mm
4 Dalles
6.24kg/m2 400tonnes/m2 Polyéthylène
Naturel
059430
Chaque dalle inclut une pointe intégrée de 35mm
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
15
TRUCKPAVE™
Pavage perméable
FRÉQUENCE
D’UTILISATION
APPLICATIONS
SUGGÉRÉES
PELOUSE
Passage de véhicules fréquent à intensif
GRAVIER
Passage de véhicules fréquent à intensif
Voie de circulation pour poids lourds
(PL) engazonnée ou gravillonnée, aire de
retournement PL, parking pour les cars… à
partir d’une assise naturelle ou reconstituée
de bonne portance et bien drainée.
16
Fabriqué à partir de matières plastiques recyclées,
le matériau cellulaire de recouvrement de surface
TRUCKPAVE, est robuste, durable et capable de résister
à tous les niveaux de trafic y compris le trafic poids
lourds (PL).
Les cellules du TRUCKPAVE peuvent être remplies
avec aussi bien de la terre ensemencée de graines
de gazon que du gravier, permettant de stabiliser
et renforcer des surfaces où l’aspect pelouse ou
gravillonné est souhaité.
Les dalles TRUCKPAVE sont économiques, respectueuses
de l’environnement et sont l’alternative pour un poids
beaucoup plus léger aux structures cellulaires en béton.
AVANTAGES
TRUCKPAVE 80 et TRUCKPAVE 100 respectent les limites de manutention manuelle HSE.
(les modules en béton dépassent ces limites)
TRUCKPAVE 80 a un système d’assemblage
et d’imbrication des dalles entre elles
La gamme TRUCKPAVE est compatible avec des essieux PL de 13T
Souples et non friables, contrairement aux
alternatives en béton
A résistance équivalente, les structures TRUCKPAVE nécessitent moins de matière, ce qui permet d’augmenter le volume et la
qualité du gazon
Haute résistance de compression
TRUCKPAVE 100 est disponible avec une surface anti-dérapante pour une traction additionnelle
notamment pour les voiries pentues
Sans danger pour les animaux
Respectueux de l’environnement
(100% recyclé).
APPLICATIONS
Parking pour camions, voitures et cars
Voie d’accès pompiers
Elargissement de route
Accotements stabilisés
Sentiers
Cours ou autres lieux où travaillent des çhariots élévateurs
Voie de délestage
Aire de chargement
Le TRUCKPAVE 80 pèse seulement 9kgs et est facile à
manutentionner et à installer
Le TRUCKPAVE80 s’imbrique avec les pavés adjacents
INSTALLATION
Pour de grandes surfaces à installer, il pourrait être
envisageable de permettre une dilatation due à la
déformation thermique. Merci de contacter notre
équipe technique de ventes pour d’éventuels conseils
sur le design et l’installation des dalles TRUCKPAVE.
Le terrain naturel, une fois décapé, est recouvert
d’un géotextile de séparation adapté aux conditions
de portance propres au chantier. La couche d’assise
des dalles TRUCKPAVE doit être réalisée à partir des
règles classiques du GTR. Les dalles TRUCKPAVE
doivent être installées sur une assise de bonne
portance (EV2>50MPa), bien drainée. Comme option,
un géosynthétique de renforcement, posé à la
base de cette couche permettrait une réduction de
l’épaisseur de la couche d’assise.
17
5
Une fois les dalles TRUCKPAVE posées sur l’assise,
leur remplissage peut être effectué avec des gravillons
(granulométrie de type 4/10) ou de la terre végétale
de bonne qualité pré-ensemencée (30-40 grammes
au m2). Les cellules ne doivent pas être remplies
complètement, notamment pour la solution enherbée
pour permettre au gazon de croitre sans l’impact
direct causé par le trafic.
Les TRUCKPAVE peuvent être coupés à l’aide d’une
meuleuse. La zone entière avec une plaque ou un
rouleau vibrant.
CARACTÉRISTIQUES PRODUITS TRUCKPAVE
PRODUITS
DIMENSIONS
(mm) [L x I x H]
POIDS
(kg)
NOMBRE
(m2)
NOMBRE/
PALETTE
TRUCKPAVE 80
600 x 400 x 80
9
4.17
80 dalles
(19.18/m2)
Gris
143412
TRUCKPAVE 80
avec surface antidérapante
600 x 400 x 80
9
4.17
80 dalles
(19.18/m2)
Gris
143634
TRUCKPAVE 100
600 x 400 x 100
12
4.17
80 dalles
(14.39/m2)
Gris
142880
TRUCKPAVE 100
avec surface antidérapante
600 x 400 x 100
12
4.17
80 dalles
(14.39/m2)
Gris
143450
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
COULEUR RÉFÉRENCE
www.terram.fr
GEOCELL
Renforcement de
plateforme
Lors d’aménagement de chemin
d’accès, de parking provisoire ou
d’accès chantiers
18
La structure GEOCELL est un système de
confinements cellulaires fabriqué à partir d’un
géotextile perméable non-tissé. Ce produit permet
d’augmenter la capacité portante d’une plateforme
grâce à sa structure résistante tridimensionnelle. Les
mécanismes de confinement et d’interactions
alvéolaires permettent de réduire de manière
significative l’épaisseur du remblai d’apport.
Le gain est généralement apprécié à partir d’une
planche d’essais réalisée lors de la mise en œuvre
mais il est classique d’envisager de réduire de 30 à
50% l’épaisseur de la couche de remblai initialement
prévue.
Un géotextile de séparation est recommandé sur
l’ensemble de la zone traitée. Les alvéoles GEOCELL
sont étirées et fichées au sol à l’aide de piquets
provisoires. La mise en tension de la nappe est
indispensable et s’obtient avec un fichage de
l’ensemble des alvéoles périphériques. Le matériau
granulaire de remplissage choisi doit être adapté
(granulométrie continue, Dmax<60mm, passant à
80µm <5%). Le remplissage de la structure est réalisé
APPLICATIONS
Piste dans les bois ou forêts
Chemin
Allée
Aire de parkings provisoires
Accès chantiers
à l’aide d’un chargeur avec une surépaisseur d’environ
10 cm. Un compactage soigné est alors réalisé avec
un objectif de compactage q3 au sens du GTR
(98,5% de l’OPN). La surépaisseur résiduelle de
remblai après compactage est nécessaire pour éviter
le passage direct du trafic sur le géotextile (risque de
déchirement).
Les alvéoles, idéales
pour le renforcement des
plateformes, permettent
d’éviter l’orniérage intensif
tout en laissant la surface
traitée perméable.
PROFIL TYPE
Géogrille de
renforcement
(option)
Alvéoles remplies
avec un matériau
granulaire adapté
en granulométrie
et en pourcentage
de fines
Géotextile de
séparation
TERRAM
Structure GEOCELL
adaptée en
épaisseur
en fonction de
I'application
Partie supérieure
de Terrassement
(PST) nivelée
19
Coupe type donnée à titre informatif
sera adaptée par les concepteurs
selon les conditions de chantier
PIQUETS DE FIXATION EN METAL
Des aiguilles de fixation en métal
peuvent être utilisées pour fixer
les cellules au sol.
PRODUITS
TAILLE (mm)
MATIÈRES
RÉFÉRENCES
Piquets
550 long x 8 dia
Acier
051038
CARACTÉRISTIQUES PRODUITS GEOCELL
PRODUITS
DIAMÈTRE ET
TAILLE DES
POIDS DES
PANNEAUX PROFONDEUR DES PANNEAUX
(M)
CELLULES (mm)
TYPE DE
TRAFIC
MATIÈRES RÉFÉRENCES
GEOCELL 25/15
5x7
250 dia. x 150
25kg
Véhicules
légers
Non tissés
082148
GEOCELL 22/20
6x3
220 dia. x 200
20kg
Véhicules
lourds
Non tissés
082056
* La portance de la partie superieure de terrassement PST doit être correcte et une justification par un bureau d'étude doit étre réalisée.
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
GEOCELL
Contrôle de l’érosion
des talus
Le contrôle de l’érosion pour des pentes
jusqu’à 1/1 engazonnées ou végétalisées. Le
géotextile perméable permet à l’eau, à l’air et
aux nutriments de circuler.
20
La structure Terram GEOCELL est un système de
confinements cellulaires relativement peu profond, qui
est utilisé pour lutter contre l’érosion des talus sur des
pentes pouvant atteindre 1/1 (ou 45°). Les panneaux
sont fabriqués à partir d’un géotextile non-tissé, ainsi ils
sont perméables et l’eau peut circuler entre les cellules,
facilitant ainsi le drainage, la pérennité et la végétation.
Ils sont livrés en panneaux compacts manuportables,
prêts à être installés sur site. Une fois étirés, les panneaux
ont des dimensions de 5mx7m ou 6mx3m, constitués
de structures en nids d’abeilles qui ont 100 mm, 150
mm ou 200 mm de profondeur.
APPLICATIONS
Talus routiers et déblais ou remblais,
Digues et barrages,
Couverture de centres de stockage de
déchets
Couverture et protection des
géomembranes
CARACTÉRISTIQUES PRODUITS GEOCELL
Une fois placées et sécurisées sur le talus, les structures
GEOCELL peuvent être remplies de terre végétale ou
de granulats. Le gain mécanique induit par les alvéoles
(renforcement tridimensionnel) permet de résister aux
effets érosifs du vent et de l’eau. Il est recommandé
de ficher, à l’aide de piquets métalliques, les panneaux
alvéolaires sur l’ensemble des cellules périphériques et
un piquet par mètre carré est conseillé aux centres des
panneaux. Ces recommandations sont données à titre
informatif et devront être précisées par un calepinage
réalisé par les concepteurs de chaque projet.
Les structures GEOCELL sont assez flexibles pour être
mises en forme autour des arbres et des obstacles.
L’engazonnement est la solution adaptée pour les talus
peu exposés et de faible pente. Un couvert végétal fait
d’arbustes ou de buissons sera quant à lui plus adapté
à des sollicitations plus importantes. Il sera préféré à la
solution minérale (granulats) pour une protection
plus élevée.
Pour la fixation des GEOCELL, voir page 19
PRODUITS
TAILLE DES
PANNEAUX (m)
DIAMÈTRE ET
PROFONDEUR CELLULES (mm)
POIDS DES
PANNEAUX
MATIÉRES
RÉFÉRENCES
GEOCELL 25/10
5x7
250 dia. x 100
17kg
Non tissé
PE/PP
082094
082148
GEOCELL 25/15
5x7
250 dia. x 150
25kg
Non tissé
PE/PP
GEOCELL 35/10
5x7
350 dia. x 100
11kg
Non tissé
PE/PP
082063
082124
082056
GEOCELL 35/15
5x7
350 dia. x 150
17kg
Non tissé
PE/PP
GEOCELL 22/20
6x3
220 dia. x 200
20kg
Non tissé
PE/PP
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
GRASSCARPET
Protection de pelouse
Protection temporaire de gazon
réutilisable pour créer un accès
propre et stable aux piétons
et véhicules.
Le GRASSCARPET est un composite robuste comprenant
un maillage de protection de pelouse laminé à un
géotextile non tissé robuste. Il est utilisé pour fournir
deux fonctions: la protection des pelouses ou l'accès
temporaire sur les surfaces gazonnées, en particulier
dans des conditions humides et boueuses:
Avec le maillage posé face au sol et en haut le géotextile: le composite GRASSCARPET fournit une surface propre, stable et sûre pour les piétons, tout en protégeant l'herbe contre les dommages.
Avec le géotextile face au sol et en haut le
maillage: le composite GrassCarpet stabilise la surface du gazon pour résister à la déformation, limiter l’orniérage et donc réduire les
remontées boueuses lors de l'accès
temporaire des véhicules
La nappe GRASSCARPET
est fabriquée avec du
polyéthylène haute densité
(PEHD) partiellement recyclé
et est formulée pour fournir
une résistance au glissement.
La nappe GRASSCARPET est un revêtement idéal
pour recouvrir une pelouse humide et boueuse:
Garden-parties, mariages, expositions et
concerts
Parkings et voies d'accès temporaires pour les personnes à mobilité réduite
Voies d'accès temporaires pour piétons
et véhicules
Pour la fixation, voir page 9
CARACTÉRISTIQUES PRODUITS GRASSCARPET
TAILLE
RÉSISTANCE
MATÉRIAU (TEXTILE)
POINÇONNEMENT CBR
POIDS
2m x 20m 2.4kg/m2
3.3kN
Polypropylène
MATÉRIAU (GRILLE)
RÉFÉRENCE
PEHD partiellement
recyclé
052097
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
21
PATHMAT
Tapis d’accès plage
FRÉQUENCE
D’UTILISATION
APPLICATIONS
SUGGÉRÉES
Usage occasionnel
Revêtement souple pour un accès
temporaire ou permanent sur des
surfaces de sable et accès plage.
22
piéton antidérapant et perméable à l'eau est nécessaire,
le tapis accès plage PATHMAT est la solution.
Le tapis d'accès plage TERRAM PATHMAT est un
renforcement de surface flexible pour des applications
permanentes ou temporaires sur des surfaces de sable
mou. Ce design de maille ondulée éprouvée permet de
conserver rigidité et résistance, et d'offrir une surface
stable renforcée. Fabriqué à partir d'un élastomère
stabilisé aux UV, PATHMAT est en mesure de s'adapter
aux surfaces non planes et fournit une surface agréable
aux vacanciers pieds nus et est adapté pour les
personnes à mobilité réduite. Chaque fois qu'un accès
Disponible en rouleau, le PATHMAT peut être coupé
et prendre forme autour des structures de plage
existantes, tout en protégeant les dunes de la plage.
AVANTAGES
Tapis de plage enroulable et facilement démontable
Accessible aux piétons et aux personnes à
mobilité réduite
Epouse les formes des surfaces non planes
Surface antidérapante procurant un accès en
toute sécurité dans des conditions humides
Design visuellement attrayant guidant les
piétons vers des emplacements souhaités
APPLICATIONS
Léger et facile à installer. Deux personnes
peuvent installer une section de 1.56m x 10m
en seulement 10 minutes.
Le matériau élastomère offre des bords non
coupants
La couleur bleue indique un itinéraire d'accès
très visible pour les aires de loisirs.
Facile à nettoyer à l'aide d'un balai,
d'un souffleur ou nettoyeur haute
pression.
Connecteurs et fixations en U sont disponibles:
CARACTÉRISTIQUES PRODUITS PATHMAT
DIMENSION
ROULEAU
POIDS
POIDS
ROULEAU
COULEUR
MATÉRIAU
RÉFÉRENCE
1.56m x 10m
4kg/m2
62.5kg
Bleu
Mélange élastomère PE
118380
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
BODMAT
Renforcement flexible
de surface
Revêtement souple pour chemin d'accès
à des événements temporaires ou
permanents, des aires de jeux et des
zones de circulation pour bétail.
Le revêtement souple du BODMAT est fabriqué
avec un élastomère lui conférant ainsi robustesse
et durabilité. Sa structure en maille signifie qu'il
est très perméable, ce qui le rend idéal pour les
applications extérieures.
23
APPLICATIONS
La surface souple du BODMAT
peut également être utilisée
dans des vans pour animaux,
où il adhère au sol et offre une
surface relativement souple et
antidérapante qui peut être
soulevée et nettoyée.
Passerelles et sentiers
Aires de jeux enherbées
Accès à la plage, aux parcs et aires de
pique nique
Sol d'appoint pour de l'évènementiel
Zones d'embarquement pour animaux et vans pour chevaux
Facile à couper pour prendre la forme/taille souhaitée et souple pour s'adapter aux
surfaces courbes
Adapté aux personnes à mobilité réduite
et poussettes
Idéal pour les piétons et les animaux
Permet à la pelouse de pousser à
travers les ouvertures de maille
Durable et perméable
Hauteur de chute critique(CFH) 1,8m
(BS EN 1177:1988)
CARACTÉRISTIQUES PRODUITS BODMAT
DIMENSION
ROULEAU
POIDS
EPAISSEUR DE LA
NAPPE
COULEUR
MATÉRIAU
RÉFÉRENCE
2m x 10m
3.6kg/m2
13.5mm
NOIR
Mélange élastomère
065622
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
SAFETY RUBBER MAT
Sécurisation des
aires de jeux
Absorption permanente des chocs,
antidérapant, matière perméable
pour surfaces de jeux et de fitness,
jeux de pistes et sentiers.
24
SAFETY RUBBER MAT de Terram est respectueux de
l’environnement, antidérapant, et absorbe les chocs. Il
est le compagnon idéal des jeux d’enfants : autour
de la plupart des aires de jeux ainsi que dans les
domaines sportifs ou ludiques du fitness, des jeux de
pistes et autres animations en plein air. Le matériau
à base de caoutchouc peut être mis en œuvre sur les
surfaces couvertes de gazon et sur un sol décapé.
Les panneaux SAFETY RUBBER MAT sont placés
directement sur la surface, fichés au sol en utilisant des
AVANTAGES
Discret une fois le gazon repoussé
Adapté aux personnes à mobilité réduite
Absorbe les chocs et réduit les nuisances
sonores
Excellente longévité
Antidérapant
Structure perméable laissant une surface sèche
N’exige aucune compétence et outillage
spécifique
Solution économique
chevilles en plastique, et connectés entre eux par des
colliers (Les chevilles et les colliers appropriés sont
disponibles à l’achat). La pelouse pousse à travers
les ouvertures du matériau. Si la surface a tendance à
être humide et molle, il serait préférable de la renforcer
avec du TURFPROTECTA Standard.
Voyez l’entière spécification, la conception et le guide
d’installation qui peuvent être téléchargés à partir de
www.terram.fr.
Contrôler la qualité de ce produit
livré et les conditions de chantier
(type de sol) avant toute installation
car les valeurs de chute critique
pourraient être affectées
PRODUITS
Collier
Chevilles
MATIÈRE
Nylon
PEHD
TALLE (mm)
90
140
CONDITIONNEMENT
100
100
060870
060351
RÉFÉRENCE
CARACTÉRISTIQUES PRODUITS SAFETY RUBBER MAT
TAILLE DES
PANNEAUX
POIDS
EPAISSEUR
COULEUR
MATIÈRE
RÉFÉRENCE
1m x 1.5m
12.5kg
22mm
Noir
Caoutchouc recyclé
052103
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
TERRAM GEOTEXTILE
séparation/filtration
Géotextile de séparation/filtration
perméable pour empêcher les différentes
couches de construction de se mélanger
Les géotextiles non-tissés standards Terram permettent
les fonctions de séparation et de filtration. Ils sont
résistants à tous les acides et Alcalins naturellement
présents dans le sol et ne sont pas affectés par les
contaminants biologiques comme les bactéries ou
les champignons.
Les géotextiles Terram sont importants à utiliser dans
la construction de pavage , en particulier pour les
installations impliquant les dalles poreuses de renforcement
de sol BODPAVE 85 - pour les surfaces engazonnées
ou de graviers dans les applications de parkings, voies
d'accès et trottoirs.
Les géotextiles Terram (par exemple, T3) permettent
la pénétration de l'eau tout en séparant les matériaux
fins (sol / sable) des matériaux plus gros et offre une
stabilisation du sol indispensable. Le géotextile peut
être utilisé en conjonction avec une géogrille pour
améliorer encore la performance de la base.
25
BODPAVE 85
avec de la pelouse
ou du gravier
Géotextile Terram
pour séparer et
filtrer
Géotextile Terram
pour séparer et
filtrer
CARACTÉRISTIQUES PRODUITS DES GÉOTEXTILES
PRODUIT
TAILLE
RÉSISTANCE AU
POINÇONNEMENT
CBR
RÉSISTANCE À
LA TRACTION
MATÉRIAU
RÉFÉRENCE
T3
4.5m x 100m
1500N
8kN/m
Non tissé
149292
Mini Roll
1m x 25m
1,05kN
6kN/m
Non tissé
079858
T900
Minipak
4.5m x 11.1m
1350N
7.5kN/m
Non tissé
080120
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
TERRAM ROOTGUARD™
Anti-racinaire
Barrière de contrôle anti-racines pour
protéger les bâtiments, les murs,
les chemins, les routes d'accès, les
canalisations de drainage et les câbles
souterrains de dommages causés par les
racines.
26
Les TERRAM ROOTGUARD et TERRAM ROOTGUARD
PLUS sont utilisés pour protéger tous types de construction
(du bâtiment à la canalisation) des dommages potentiels
causés par le développement des racines. Les racines des
arbres poussent très près de la surface et sont la cause de dommages
considérables. Des structures avec des fondations peu
profondes peuvent être compromises. Des canalisations
endommagées, ou des tuyaux avec des joints défectueux
peuvent se boucher à cause des racines. La croissance
des racines est également connue pour provoquer
l'assèchement des sols au point que la dessiccation
(phénomène de sécheresse) du sol peut entraîner des
désordres structurels affectant les fondations. Ceci
entraîne des travaux de reprise de fondation onéreux.
TERRAM ROOTGUARD - solution perméable
Dans certains cas, il peut être nécessaire d'avoir une
solution perméable à l'eau, par exemple pour les drains
des terrains environnants. Bien que certaines barrières
perméables ne puissent pas fournir le plus haut niveau
de protection (voir TERRAM ROOTGUARD PLUS), elles
assurent quand même une excellente résistance.
Le TERRAM ROOTGUARD est un géotextile fabriqué à
partir de fibres de polypropylène / polyéthylène. Il offre
une excellente résistance au développement des racines;
confirmé dans de nombreux essais et projets commerciaux.
Le TERRAM ROOTGUARD a une résistance à la traction
élevée, une grande résistance à la perforation et est
capable de résister aux forces différentielles qui peuvent
se développer dans des sols argileux.
TERRAM ROOTGUARD PLUS - solution imperméable
Des recherches ont démontré que le polyéthylène haute
densité (PEHD) peut résister à la pénétration, même par les
racines d’arbres les plus vigoureuses. Le TERRAM ROOTGUARD
PLUS - un composite du TERRAM ROOTGUARD et une
membrane en PEHD est le bon choix quand il n'est pas
nécessaire pour l'eau de passer à travers la barrière. Ce
produit offrira le plus haut degré
de protection. Les deux produits
sont chimiquement inertes aux
conditions naturelles du sol et
résistent à la biodégradation.
CARACTÉRISTIQUES PRODUITS TERRAM ROOTGUARD
RÉSISTANCE AU
TAILLE DES POIDS
COULEUR
POINÇONNEMENT CBR
ROULEAUX
PRODUIT
MATÈRIAU
RÉFÉRENCE
TERRAM ROOTGUARD
2.25 x 25
260g/m2
3250N
Noir
PE/PP non tissé
081257
TERRAM ROOTGUARD PLUS
2 x 25
275g/m2
2550N
Noir
PP non tissé
enduit en PEHD
081127
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
TERRAM WEEDGUARD™
Paillage synthétique
Géotextile permanent et perméable,
empêchant la pousse des mauvaises
herbes pour les applications de
paysagisme, jardinage et construction.
Le Terram WEEDGUARD est prouvé pour éliminer les
mauvaises herbes dans l'aménagement paysager et le
jardinage sans avoir besoin de produits chimiques. Ce
géotextile est conçu pour permettre le passage de l'eau,
de l'oxygène et des éléments nutritifs, tout en bloquant
les mauvaises herbes. Le Terram WEEDGUARD est
installé au niveau de l'interface entre le sol et une couche
décorative de copeaux de bois, galets ou graviers.
Le Terram WEEDGUARD est livré dans plusieurs
dimensions de rouleaux pour s'adapter aux projets
des petits jardins jusqu'au grand projet
d'aménagement paysager.
Le géotextile est d'un gris discret, facile à couper, ne
s'effiloche pas, facile à positionner, flexible pour s'adapter
aux inégalités du sol et peut être fixé à l'aide des chevilles
en plastique disponibles auprès de Fiberweb Geosynthetics.
Textile contrôlant les mauvaises herbes en
évitant l'utilisation de produits chimiques
Léger et simple à installer
Sans entretien nécessaire et résistant aux attaques microbiologiques et chimiques
Idéal pour les aménagements paysagers,
les potagers et sous les caillebotis et
terrasses extérieures en bois
Pour les chevrons et chevilles de fixation, voir page 9
CARACTÉRISTIQUES PRODUITS WEEDGUARD
TAILLE
ROULEAUX (m)
POIDS
RÉSISTANCE AU
POINÇONNEMENT CBR
COULEUR
MATÉRIAU
RÉFÉRENCE
1 x 10
90g/m2
1000N
Gris foncé
PP/PE non tissé
078554
2.25 x 25
90g/m2
1000N
Gris foncé
PP/PE non tissé
078776
2.25 x 50
90g/m2
1000N
Gris foncé
PP/PE non tissé
078769
Visitez notre site internet (www.terram.fr) pour
tout complément d’information concernant:
les fiches techniques, guides d’installation et
études de cas
www.terram.fr
27
Brochures complémentaires
La côte et les cours d’eau
Les routes
Sylviculture et
aménagements
paysagers
Les voies ferroviaires
Fruits et viticulture
Les centres de stockage
de déchets
Les canalisations et
commodités
www.terram.fr
www.tubexfrance.com
Un leader dans les applications de
technologie de matériaux
En appliquant intelligemment notre
haute performance en technologie
de fibres, nous aidons l'industrie
à résoudre ses problèmes liés aux
matières les plus complexes, et à
fournir à nos clients les réponses
dont ils auront besoin demain.
THE NEXT ANSWER
The information contained herein is, to the best of our knowledge,
accurate in all material respects. However, since the circumstances
and conditions in which such information and the products
mentioned herein can be used may vary and are beyond our control,
no representation or warranty, express or implied, of any nature
whatsoever is or will be made and no responsibility or liability
is or will be accepted by us, any of our affiliates or our or their
respective directors, officers, employees or agents in relation to
the accuracy or completeness or use of the information contained
herein or of any such products and any such liability is hereby
expressly excluded to the maximum extent permitted by law.
Tel: 03.89.72.04.85
www.terram.fr
Fiberweb Maldon, Fiberweb Geosynthetics Limited
Blackwater Trading Estate • The Causeway
Maldon • Essex CM9 4GG • United Kingdom
Fax: +44 (0) 1621 874299
email: [email protected]
™ indique une marque de Fiberweb plc ou d’une entreprise du groupe Fiberweb;
beaucoup de marques étant déposées dans un nombre important de pays à travers
le monde.
