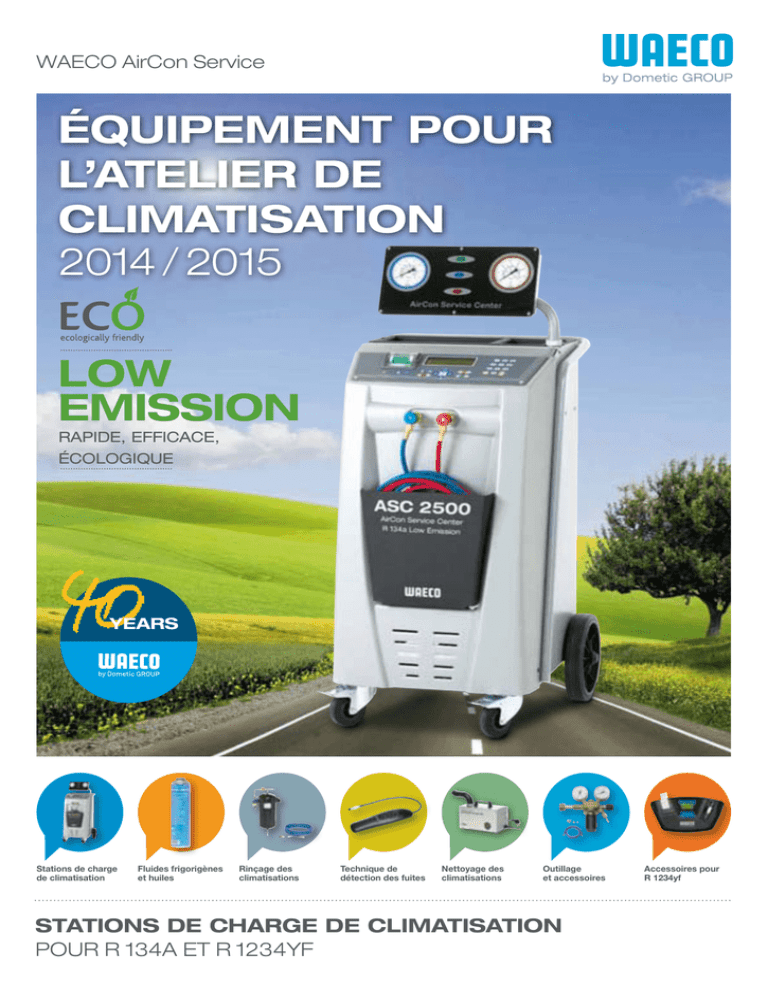

WAECO AirCon Service
ÉQUIPEMENT POUR
L’ATELIER DE
CLIMATISATION
2014 / 2015
LOW
EMISSION
RAPIDE, EFFICACE,
ÉCOLOGIQUE
YEARS
Stations de charge
de climatisation
Fluides frigorigènes
et huiles
Rinçage des
climatisations
Technique de
détection des fuites
Nettoyage des
climatisations
Outillage
et accessoires
STATIONS DE CHARGE DE CLIMATISATION
POUR R 134A ET R 1234YF
Accessoires pour
R 1234yf
2
NUMÉRO 1 DE L'ENTRETIEN DES
CLIMATISATIONS
LE LEADER POUR TOUTES LES QUESTIONS
DE TECHNOLOGIE
La routine ? En 40 ans dans le secteur de la climati-
Particulièrement
sation, notre service de Recherche et Développe-
Emission affiche un taux de perte de fluide frigori-
ment ne la connaît pas. Une étroite collaboration
gène proche de 0 grammes. L’entretien des climati-
avec l’industrie automobile nous permet d’identifier
sations des véhicules hybrides est assuré durable-
très tôt les tendances à venir dans le secteur de
ment par les appareils entièrement automatisés
l’entretien des climatisations. L’avantage pris ainsi
de la série ASC, compatibles avec les véhicules de
au niveau de l’information se traduit régulièrement
tous les fabricants allemands. Un kit complémentaire
par des produits innovants, affectant profondément
est disponible pour l’entretien des véhicules des
le marché.
fabricants d’autres pays.
économique,
Certifiés par le constructeur pour R 134a
Constructeurs de
véhicules
Mercedes-Benz
BMW Group
Nissan Germany
Renault Germany
Volkswagen Group
Fiat Germany
Ford Europe
Volvo Germany
Jaguar Europe
Landrover Europe
Aston Martin Europe
Mazda
Hyundai
Opel / GM Europe
MAN
DAF
Scania
Station de charge de Technique de détection
climatisation
des fuites
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
–
•
•
•
•
Nettoyage des
climatisations
Additifs UV
(p. ex. additifs de détection
des fuites par rayons UV)
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
–
–
–
–
–
–
•
•
–
–
–
•
•
•
•
2500
l’ASC Low
Contact
3
NOUS SOMMES À VOTRE DISPOSITION !
LES NUMÉROS DES SERVICES À VOTRE DISPOSITION :
Lundi – Vendredi 9h00 – 17h00
Administration des ventes :
Tél. +33 (0) 3 44 63 35 25
Fax +33 (0) 3 44 63 35 18
[email protected]
Service technique :
Tél. +33 (0) 0 800 009 907
Fax +33 (0) 3 44 63 65 12
[email protected]
Commandes, questions relatives à la
commercialisation, conditions, délais de livraison
Questions techniques, documentations (notices
d’installation, listes des pièces de rechange)
CE QU’OFFRE L’AIRCON SERVICE DE WAECO
| Des produits certifiés par des constructeurs
automobiles renommés
| Des consommables
| Des conseils et une assistance technique
| Pièces de remplacement d'origine
| Des concepts de formation sur mesure
| Pièces universelles
| Certificat d’aptitude selon le paragraphe 5 de
| Pièces pour les climatisations spéciales
| Fluide frigorigène
| Équipements d'atelier
www.airconservice.fr
l’ordonnance sur les produits chimiques
| Station de charge de climatisation et consommables
pour le nouveau fluide frigorigène R 1234yf
4
LE STANDARD PROFESSIONNEL :
LES APPAREILS DE LA GÉNÉRATION ASC
ASC par WAECO. Depuis des années, cette abréviation est synonyme de
qualité et de technologie supérieures dans le domaine des stations de charge de climatisation. Afin de maintenir ce niveau d’exigence, la série ASC est
constamment améliorée et complétée. Tous les appareils ASC sont entièrement automatisés et bénéficient de la technologie la plus récente.
5
Stations de charge
de climatisation
ASC 1000
ASC 2000
ASC 2500 Low Emission
8 – 33
ASC 2000RPA
ASC 3000
ASC 5000 / ASC 5000RPA
Fluide frigorigène et huiles
Fluide frigorigène R 134a
Huiles de compresseur
Huiles pour pompes à vide
Huile Ester SE 55
Rinçage des climatisations
Réservoir universel de rinçage
Kit d‘adaptateurs de rinçage
Filtre à particules
42 – 55
Détection des fuites par rayons UV
Détection des fuites d‘azote
Détendeur d’azote
Nettoyage des climatisations
Vaporisateur à ultrasons
Refresh-o-mat
Refresh-o-mat HP
36 – 41
Contrôleur d‘huile
Recycle Guard
Évacuation / technique de
détection des fuites
Pompes à vide
Réservoir de fluide frigorigène
pour R 134a
34 – 35
56 – 59
Nettoyant de climatisation
Nettoyant pour intérieur de véhicule
Technique de mesure
60
Thermomètre numérique LCD
Thermomètre laser à infrarouge
Manomètre
Outils / accessoires
Raccords rapides d‘entretien
Kit de déverrouillage
Outil de taraudage
YEARS
WAECO fête
ses 40 ans
Soyez de la fête !
Au printemps 2014, nous fêterons les
40 ans de notre marque WAECO. Soyez
de la fête – et profitez de nombreuses
offres intéressantes !
61 – 65
Outils de desserrage
Clé de serrage de valve
Extracteur à inertie
Assortiments
Flexibles / adaptateurs
Jeu de filtres à particules
Jeu de tubes d‘expansion
Joints toriques de rechange,
66 – 70
marque d‘origine
Joints toriques pour climatisations
de seconde monte
Accessoires pour R 1234yf
Détecteur électronique de fuites
Outils externes d’analyse du fluide
frigorigène
Raccords de service
Service
Vue d‘ensemble consommables
Propositions de packs ASC
Commandes catalogue
72 – 73
Filtre de maintenance
Injecteur d‘huile
Huile spéciale ND 12
Colorant de détection
74 – 78
6
Supports publicitaires
RÉUSSIR COMME PROFESSIONNEL
DE LA CLIMATISATION !
› Équipements d’atelier professionnels
Ce concept de climatisation complet et unique fait de
› Service de pièces de rechange
votre exploitation un atelier de climatisation efficace.
› Prestations de garantie fiables
Grâce aux prestations étendues dont vous bénéficiez
› Formations professionnelles à la climatisation
› Marketing & promotion des ventes
en tant que professionnel de la climatisation, vous avez
toujours une longueur d’avance sur vos concurrents.
› Assistance technique
Kit de base
Gratuit
50x
Brochure « Contrôle
des climatisations »
1 affiche « Contrôle
59,4 x 84,1 cm (l x h)
1 affiche « Nettoyage
59,4 x 84,1 cm (l x h)
1 affiche « Technique de
contrôle des climatisations »
59,4 x 84,1 cm (l x h)
Tous les prix correspondent aux tarifs généraux Dometic WAECO, exprimés en euros HT et valables en France métropolitaine.
Spécifications sous réserve de modifications dues à la réglementation, à l’évolution technique des produits et aux possibilités de livraison.
AirCon Service Center
7
STATIONS DE CHARGE DE CLIMATISATION ASC
NOUVEAU, AVEC AFFICHAGE ORIENTABLE ET INCLINABLE
Depuis des années, les stations entièrement
automatiques de charge de climatisation ASC
sont incontournables dans les concessions
automobiles et les ateliers de climatisation.
Parce que la qualité est au rendez-vous, et parce
qu’elles apportent toutes les conditions d’une activité
commerciale profitable et durable.
Pour cette nouvelle version 2014 aussi, cette
philosophie a été poursuivie et le confort
d’utilisation de nos stations de charge de climatisation a encore été amélioré. Tous les modèles
R 134a de la série ASC ont été équipés d’un nouvel
affichage orientable et inclinable du manomètre. Ainsi,
les valeurs importantes de mesure peuvent être lues
facilement, où que l’on se trouve dans l’atelier.
CONÇU EN ALLEMAGNE
Une version spéciale selon les souhaits du client – aucun
problème pour le premier fabricant en Europe !
8
Protection de l‘environne
Solution professionnelle
ment et efficacité
Modèle polyvalent
d‘entrée de gamme
ASC 1000
ASC 2000
Tous les avantages de la série ASC
Appareil professionnel, entièrement
Puissant appareil haut de gamme
classique alliés à la technologie écolo-
automatique, avec fonction de démar-
avec un plus grand volume de stockage
gique Low Emission pour une récupé-
rage rapide. Modèle d‘entrée de gam-
du réservoir de fluide frigorigène.
ration du fluide frigorigène proche de
me, à prix avantageux, comportant
Pour un entretien pro
fessionnel des
100 %. Particulièrement efficace et
toutes les fonctions. Idéal pour le
climatisations, sans surcroît de travail,
donc idéal pour les ateliers profession-
fonctionnement « polyvalent «.
avec des cycles extrêmement courts.
classique
nels d‘entretien des climatisations.
R 134a
Page 14 – 15
R 134a
Page 16 – 17
R 134a
Page 18 – 19
Solution spéciale de
9
sécurité
Version
High Volume
Parallèle :
« Les nouveaux »
ASC 2000RPA
ASC 3000
ASC 5000 / ASC 5000RPA
idéal
Pour un entretien en toute sécurité
supplémentaire d‘analyse du gaz. En
pour l‘entretien des climatisations des
des climatisations à fluide frigorigène
plus du R 134a, détecte également le
bus, véhicules ferroviaires, etc. La
R 1234yf. L‘appareil d‘analyse des
R 12, R 22, HC et l‘air. Raccord pour
pompe à vide à 2 vitesses évacue
gaz
azote permettant la vérification des
132 litres par minute.
ASC 5000RPA.
Appareil
puissant
avec
fonction
Particulièrement
puissant
et
est
R 134a.
fuites.
R 134a
Page 20 – 21
R 134a
Page 22 – 23
R 1234yf
Page 26 – 29
déjà
intégré
sur
Convertible
pour
10
SYSTÈME BREVETÉ DE CHARGE D'HUILE NEUVE
ET D'ADDITIF UV
Les conteneurs en plastique laissent pénétrer l’humidité,
vannes bouchées, pas de pénétration de solvants et
ce qui peut entraîner la formation d’acides et de glace
de nombreuses autorisations de l’industrie automobile !
dans la climatisation. C’est pourquoi les appareils
Une animation, que nous avons mise sur Internet pour
d’entretien des climatisations ASC stockent l’huile
vous, vous montre comment fonctionne le système bre-
neuve et les additifs UV à l’abri de l’humidité, dans
veté de charge d’huile neuve et d’additif UV. Le code
des sachets laminés à protection en aluminium, eux-
QR vous y mène directement.
mêmes protégés par un conteneur en métal. Pas de
Sachet stratifié
Compris dans la livraison de l’ASC 1000, ASC 2000, ASC 2500 et de l’ASC 2000RPA
LA SÉRIE ASC RÉPOND AUX NORMES
SAE J 2788 ET 2099
La norme conçue par la Society of Automotive Engineers
(SAE) est valable aux États-Unis, mais elle se trouve
déjà
dans
les
cahiers
des
charges
de
certains
constructeurs automobiles allemands.
Quels sont les contenus essentiels et quelle
signification ont-ils en pratique ?
Exigences concernant les appareils SAE J 2788 :
≥ Les appareils doivent être en mesure de récupérer
95 % du fluide frigorigène de la climatisation du
véhicule, dans un délai de 30 minutes, à des
températures comprises entre 20 et 24 °C. En
d’autres termes : 5 % du fluide frigorigène au
maximum doit rester dans la climatisation.
≥ La précision des quantités de remplissage doit être de
+/- 15 g.
La précision d’affichage de la quantité aspirée doit
≥ être de +/- 30 g.
Afin de remplir ces exigences au plus tôt, le matériel et
les logiciels des appareils ASC ont été modifiés. Ils
disposent entre autres désormais d’une nouvelle
plateforme de pesée. La technique de pesée spéciale
rend une protection de transport superflue.
11
FAIBLES COÛTS DE CYCLES DE VIE
ASC – LA SOLUTION LA PLUS ÉCONOMIQUE À LONG TERME
Vous connaissez l’histoire des imprimantes à bon marché,
de faibles coûts pour les pièces de rechange et
dont les cartouches coûtent finalement plus que l’appareil
les consommables, des intervalles d’entretien
lui-même. Quand on investit dans une station de charge
et de maintenance nettement plus longs et une
de climatisation, on regarde bien entendu précisément
garantie complète de 24 mois ! Si l’on calcule sur toute la
les coûts. Mais on doit aussi regarder vers l’avenir. Les
durée de vie d’une station de charge de climatisation
appareils entièrement automatiques ASC ont de très
(au moins 8 ans), les appareils ASC s’avèrent être un
bonnes performances en matière d’entretien courant :
choix particulièrement avantageux.
Pompe à vide facile d‘entretien
Vidange d‘huile toutes les 60 heures de
service uniquement
Cellule de pesée pour
charges lourdes
Le fait de placer sur la balance principale
tous les composants en rapport avec le
fluide frigorigène évite les erreurs de mesure
et donc un surcroît de temps.
Dessiccateur à filtre,
haute puissance
Changement tous les 150 kg de fluide
frigorigène absorbé seulement
Ruban chauffant
Cela permet également, lorsque les
températures ambiantes sont élevées et que
le moteur est chaud, d‘acheminer la quantité
de remplissage nécessaire dans le véhicule
sans être obligé d‘intervenir manuellement
dans le processus.
Bloc de vannes
Commande entièrement électronique de
tous les processus, et donc économie de
temps de travail.
12
LES AVANTAGES ASC D’UN SEUL COUP D’ŒIL
1
APPAREILS 100 % AUTOMATIQUES :
SOUVENT IMITÉS, JAMAIS ÉGALÉS !
7
FONCTION SPÉCIALE DE RINÇAGE
ET CONTENEUR DE RINÇAGE
Avec les appareils dotés de vannes d’arrêt manuelles, les
Procédure de rinçage efficace et sûre, développée en concer-
climatisations risquent d’être trop remplies. Les systèmes
tation avec l’industrie automobile.
entièrement automatisés sont plus sûrs, ils n’ont pas de
vannes d’arrêt.
2
8
SYSTÈME BREVETÉ DE CHARGE
D’HUILE NEUVE ET D’ADDITIF UV
PURETÉ DU FLUIDE FRIGORIGÈNE
ATTESTÉE PAR L’ORGANISME AGRÉÉ
TÜV
L’organisme TÜV Rheinland certifie l’efficacité de la fonction
L’huile neuve et l’additif UV sont stockés à l’abri de l’humidité
de purification du frigorigène des stations de charge ASC,
dans des sachets stratifiés en aluminium, protégés par un
conformément à la norme SAE J 2099 / SAE J 2210.
récipient métallique. Ainsi, l’humidité ne peut y pénétrer !
3
BASE DE DONNÉES
DES QUANTITÉS INTÉGRÉE
9
ACCÈS PROTÉGÉ PAR CODES
UTILISATEURS INDIVIDUELS
La base de données contient des données spécifiques au
Il est possible de configurer jusqu’à 10 noms d’utilisateurs
véhicule, comme le type d’huile, la quantité d’huile et de fluide
et codes PIN individuels.
frigorigène. Vous pouvez configurer une base de données personnelle des quantités de remplissage pour jusqu’à 100 véhi-
LOGICIEL DE L’APPAREIL DISPONIBLE
EN PLUS DE 20 LANGUES
cules différents. Les mises à jour sont possibles par carte
10
Flash-Memory ou par le port USB de l’appareil (ASC 5000).
DE, EN, FR, IT, SR, HR, SL, TR, NL, DA, NO, SV, PT, GL,
4
GESTION INTÉGRÉE DES QUANTITÉS DE
REMPLISSAGE ET DE RÉCUPÉRATION
DU FLUIDE FRIGORIGÈNE
CA, ES, EU, FI, ET, CS, RO, PL
FAIBLES COÛTS
DE FONCTIONNEMENT
Il est possible d’afficher les quantités mensuelles de remplis-
11
sage et d’aspiration du frigorigène sur l’écran de l’appareil ou
Des coûts de fonctionnement défiant toute concurrence, avec
de les imprimer avec l’imprimante thermique. Une autre possi-
des intervalles de maintenance et des périodes de garantie
bilité est de les exporter, via le port USB, sur une clé USB ou
nettement plus longs.
un ordinateur portable (ASC 5000).
5
CONVIENT ÉGALEMENT POUR
LES VÉHICULES HYBRIDES MODERNES
12
UTILISABLE
DANS LE MONDE ENTIER
Grâce au kit intégré de rinçage hybride, il est possible de
La gamme ASC propose des stations de charge avec un
procéder à la maintenance des véhicules hybrides de tous les
raccordement 230 V ou 110 V ainsi que des variantes avec
constructeurs. Les dangereuses contaminations d’huiles sont
une prise secteur spécifique au pays.
exclues.
6
OUTIL ÉCONOMIQUE
DE DIAGNOSTIC
13
AFFICHAGES CONVIVIAUX
DE L’APPAREIL
Sur les modèles ASC Low Emission, le taux de récupérati-
L’affichage orientable et inclinable du manomètre peut être
on du fluide frigorigène est de 99,8 %. Cela permet en plus
consulté sans problème, où que l’on se trouve.
d’économiser le coûteux fluide frigorigène et de détecter les
fuites.
13
« CONÇU EN ALLEMAGNE «
PRÉSENTATION DU MODÈLE ASC 2500
LOW EMISSION
CONÇU EN ALLEMAGNE
Les appareils ASC sont parfaitement conçus
rentabilité du service sur les climatisations, renforcée
pour une utilisation quotidienne en atelier :
par un rapport qualité-prix excellent. L'homologation
simplicité d'utilisation et de maintenance, fonctions
par les constructeurs automobile est un gage de qualité.
entièrement automatisées – sans contrôles incessants.
Le modèle ASC 2500 possède les caractéristiques
Toutes les conditions sont réunies pour assurer la
suivantes :
1 N
OUVEAU : grand écran d’affichage orientable et inclinable
pour une bonne lisibilité et une saisie des données sûre
10Technologie de pesée spéciale, avec 8 configurations
possibles et dotée d’une cellule de pesée pour poids lourds
(100 kg de charge admissible)
2Imprimante raccordable avec possibilité d’impressions
multiples et différentes options de chargement du papier
11Pompe à vide Low Emission, facile d’entretien avec
60 h d’intervalle de vidange d’huile
3
Grand clavier souple à membrane,de grande qualité,
pour une saisie sûre des données
12Augmentation de la pression par un ruban chauffant sur
le réservoir de fluide frigorigène ;
pour le remplissage total du climatiseur, même par température extérieure élevée
4Système professionnel breveté de charge d’huile neuve
et d’additif UV
5 Manomètre éclairé de 100 mm de diamètre
6 Affichage à LED contrasté pour contrôler le processus de loin
73 cellules de pesée séparées pour la gestion de l’huile
(huile usagée/huile neuve/additif UV) caractérisent cet appareil entièrement automatique
8Grand écran d’affichage pour une bonne lisibilité et une saisie des données sûre
9Réservoir de fluide frigorigène avec condenseur et ventilateur prémontés pour une grande précision de l’affichage de
la quantité de fluide frigorigène récupéré
13 Réservoir d’huile usagée Low Emission breveté empêchant
les pertes de fluide frigorigène par aspiration de l’huile usagée ;
le fluide frigorigène aspiré en même temps que l’huile usagée
est acheminé vers le réservoir d’huile usagée et compris
dans la pesée
14 Accessoires en option : Kit de rinçage pour le circuit in
terne de l’appareil. Particulièrement utile lorsque l’appareil
est également employé pour l’entretien des véhicules
hybrides asiatiques.
5
1
8
6
3
2
7
14
9
4
13
12
10
11
14
ASC 2500 LOW EMISSION –
ÉCOLOGIQUE ET ÉCONOMIQUE
Nouvelle technique pour le traitement d'un « ancien »
l'ASC 2500
vers le réservoir de fluide frigorigène. De plus,
parvient-elle à récupérer pratiquement 100 %
pendant la phase de vide, le fluide frigorigène
du fluide frigorigène R 134a ? Les pertes de
résiduel est de nouveau acheminé vers le réservoir.
fluide frigorigène proviennent surtout du rejet de
Résultat : un taux de perte de pratiquement 0 % !
l'huile hors de la bouteille d'huile usagée. Sur
Cela permet d'économiser du fluide frigorigène et
l'ASC 2500, celle-ci est de conception étanche. Le
donc de l'argent. Et surtout, cela contribue à
système a en outre été modifié de telle sorte qu'en
protéger l'environnement.
fluide
frigorigène.
Comment
conteneur d'huile usagée, aspirées et acheminées
cas d'écoulement de l'huile usagée, les quantités de
fluide frigorigène s'échappant sont retenues dans le
15
■ Boîtier robuste en métal
■ Volume de stockage du réservoir
de fluide frigorigène : 16 kg,
puissance pompe à vide : 5 véh./h
■S
ystème breveté de charge d’huile neuve
et d’additif UV, avec bouteilles de test
■ Impression des données importantes,
même en plusieurs exemplaires
■R
ecyclage du fluide frigorigène et gestion
huile et additif entièrement automatiques
■ Vérification de la mise sous vide automatique
■C
harge automatique de l’additif
dedétection de fuites
■G
estion intégrée des quantités de
remplissage et de récupération du fluide
frigorigène
■ Base de données des quantités intégrée
■ Grande surface de rangement pour les outils
■R
épond aux normes SAE J 2099 et
SAE J 2788
■C
onvient également pour les véhicules
hybrides de fabrication allemande
■ Taux de vidange proche de 100 %
■E
ntretien à presque 0 % de perte grâce
au réservoir d’huile usagée breveté
■ Base de données personnelle des
quantités de remplissage
■G
uidage de l’utilisateur sur le grand écran
et manomètre éclairé
■ L’entretien des véhicules hybrides
asiatiques est également possible si le
kit d’accessoires de rinçage du circuit
ASC interne est monté (en option)
■ Réservoir d’huile usagée breveté
■N
ouveau : affichage inclinable et
orientable du manomètre (breveté)
éservoir de fluide frigorigène chauffé
■R
pour une charge ultra rapide, chauffage
également pendant la charge
■T
echnologie de pesée spéciale,
avec 8 configurations possibles
■F
onction spéciale de rinçage de la
climatisation
Nº de produit
CP
Prix
D
4139,00
8889900001 (forfait de formation pour stations de charge de climatisation)
D
180,00
8885400035 (adaptateur pour bouteilles jetables, 1/4" HP)
C
16,00
8885200095 (caractéristiques techniques page 30/31)
PARFAIT COMME APPAREIL DE DIAGNOSTIC
Sur l'ASC 2500 Low Emission, les composants les
traitement des quantités de remplissage, de plus en
plus importants dans l'acheminement du fluide frigo-
plus faibles dans les véhicules modernes. Dans le
rigène sont placés sur la plateforme de pesée. De
secteur des petites voitures, certains modèles du
cette manière, toutes les quantités de fluide frigori-
marché disposent déjà de quantités de remplissage
gène internes à l'appareil sont saisies ; la quantité
inférieures à 300 g (p. ex. Daihatsu Cuore) et ne
aspirée peut être déterminée avec exactitude. Et
peuvent être remplis avec la précision nécessaire par
cette valeur permet au spécialiste de savoir si la cli-
les anciennes stations de charge. Un sous-remplis-
matisation est étanche. La précision du diagnostic de
sage ou un surremplissage entraînerait des pro-
l'ASC 2500 est également d'un grande aide pour le
blèmes considérables.
En option
NOUVEAU
Bien pensée :
bouteille brevetée pour l’huile
usagée
Pratique :
changement du filtre possible de
l’extérieur
Affichage inclinable et orientable
du manomètre :
bonne lisibilité à n’importe
quel endroit de l’atelier
Sécurité :
kit d’accessoires pour l’entretien des
véhicules hybrides
16
Avec logiciel
spécial pour rinçage
des climatisations
conformément aux
directives des
constructeurs de
véhicules
ASC 1000 –
AIRCON SERVICE CENTER ENTIÈREMENT AUTOMATIQUE
Station de charge de climatisation entièrement
› Evacuation
automatique, pour tous les spécialistes de la
› Contrôle des fuites
climatisation.
Cette station est excellente pour
l’entretien standard de la climatisation. Avec fonction
entretien automatique : saisissez simplement la
quantité de fluide frigorigène souhaitée, renseignez un
› Charge d’huile neuve et d’additif UV
› Charge de fluide frigorigène avec fonction de
compensation des flexibles de service
maximum de trois paramètres et l’appareil démarre
Toutes les étapes du processus sont réalisées de manière
automatiquement tout le processus :
entièrement automatique et sont surveillées par l’appareil
› Récupération et recyclage du fluide frigorigène
› Mesure de la pression résiduelle
en totale autonomie. Toute anomalie est indiquée par un
signal sonore et visuel sur l’affichage orientable.
› Drainage de l’huile usagée
17
ASC 1000 – STATION DE CHARGE DE CLIMATISATION
ENTIÈREMENT AUTOMATIQUE
■ Répond aux normes SAE J 2099 et SAE J 2788
■B
ase de données personnelle
des quantités de remplissage
■ Système breveté de charge d’huile
neuve et d’additif UV
■ Recyclage du fluide frigorigène et gestion
■C
de détection de fuites
■ Gestion intégrée des quantités
de remplissage et de récupération
du fluide frigorigène
■G
et manomètre
■N
ouveau : affichage inclinable et
■C
’entretien des véhicules hybrides
■L
■R
■T
■F
onction spéciale de rinçage
de la climatisation
■G
rande surface de rangement pour les outils
■R
éservoir d’huile usagée de 500 ml pour
un intervalle de vidange plus long
Nº de produit
CP
Prix
D
3090,00
D
180,00
C
16,00
Prix
imbattable !
CARACTÉRISTIQUES DE L’ASC 1000 :
Code d’utilisateur individuel :
Afin d’exclure l’utilisation non autorisée des stations de charge de climatisation WAECO,
il est possible de configurer jusqu’à 10 noms d’utilisateurs et codes PIN individuels.
Base de données personnelle des quantités de remplissage :
La série d’appareils ASC dispose à partir de la saison 2010 de la possibilité de configurer une base de données
personnelle des quantités de remplissage pour 100 véhicules supplémentaires.
Entretien des climatisations dans le monde entier :
L’ASC 1000 est également disponible en version 110 V – 50/60 Hz.
NOUVEAU
En série sur toutes les stations
ASC 1000 :
système breveté de charge d’huile
Nouvelle imprimante :
impression des données importantes,
Affichage inclinable et orientable du manomètre :
bonne lisibilité à n’importe quel endroit de l’atelier
18
Avec logiciel
des climatisations
conformément aux
directives des
constructeurs de
véhicules
ASC 2000 –
AVEC SYSTÈME BREVETÉ DE CHARGE
D’HUILE NEUVE ET D’ADDITIF UV
Un confort d’utilisation optimal : l’ASC 2000 effectue un
› Détection des fuites
entretien professionnel de la climatisation sur les poids
lourds et véhicules légers tout en minimisant
l’intervention de l’opérateur et la durée du processus.
Avant le démarrage, l’utilisateur peut lire le niveau d’huile
affiché à l’écran. Ensuite, les processus suivants
sont entièrement automatisés :
› Récupération et recyclage du frigorigène
› Rinçage de l’huile usagée
› C
harge de fluide frigorigène avec fonction
de compensation des flexibles de service
Autres avantages de l’ASC 2000 :
› G
rand volume de stockage du réservoir
de fluide frigorigène (21 kg)
› Capot de protection de l’appareil de série
› G
estion précise de l’huile avec 3 cellules
de pesée séparées
› Évacuation
19
■V
olume de stockage du réservoir
■S
ystème breveté de charge d’huile neuve
et d’additif UV, avec bouteilles de test
■ Housse de protection pour l’appareil
comprise dans la livraison
■C
■G
estion intégrée des quantités de remplis
sage et de récupération du fluide frigorigène
■R
épond aux normes SAE J 2099 et SAE J 2788
■B
■G
et manomètre
■ Nouveau : affichage inclinable et
■R
éservoir d’huile usagée de 500 ml
pour un intervalle de vidange plus long
■ Convient également pour les véhicules
■L
’entretien des véhicules hybrides
■R
■T
■F
onction spéciale de rinçage
de la climatisation
Nº de produit
CP
Prix
D
3596,00
D
180,00
C
16,00
Meilleure
vente
Code d’utilisateur individuel :
Afin d’exclure l’utilisation non autorisée des stations de charge de climatisation WAECO, il est possible de
configurer jusqu’à 10 noms d’utilisateurs et codes PIN individuels.
Vous permet de configurer une base de données personnelle des quantités de remplissage pour 100 véhicules
supplémentaires.
Imprimante intégrée :
Les valeurs de mesure peuvent être imprimées à la fin du processus d’entretien en plusieurs exemplaires.
Les valeurs affichées de fluide frigorigène récupéré peuvent être masquées en cas de besoin.
Entretien des climatisations dans le monde entier :
Le modèle ASC 2000 est également disponible en version 110 V
En option
NOUVEAU
En série sur toutes les stations
ASC 2000 :
Affichage inclinable et orientable du manomètre :
bonne lisibilité à n’importe quel endroit de l’atelier
Sécurité :
kit d'accessoires pour l'entretien
des véhicules hybrides
20
ASC 2000RPA – ANALYSE
ENTIÈREMENT AUTOMATIQUE DU FLUIDE FRIGORIGÈNE
Si l'on ne remarque pas qu'un véhicule ou une
› Chute considérable de la puissance de refroidissement
bouteille de fluide frigorigène contient du fluide
›
Forte sollicitation des valves d'aspiration et de
frigorigène impur, on risque de « contaminer «
pression du compresseur en raison de pressions
tous les véhicules sur lesquels on effectue
accrues dans le système
ensuite l'entretien. Le propriétaire de l'atelier
peut
alors
être
contraint
de
payer
des
dommages et intérêts élevés – avec un appareil
d'analyse du fluide frigorigène, il ne risque rien.
› En plus du R 134a, l'ASC 2000RPA détecte également
le R 12, R 22, HC et l'air.
Vérification de l'étanchéité à l'azote
La protection de l'environnement n'est pas un vain
RPA signifie Refrigerant Purity Analyser = appareil
mot,
d'analyse
c'est
une
obligation.
Pour
protéger
notre
la
environnement, il est nécessaire de réduire le plus
climatisation du véhicule et la station de charge de
possible la présence de fluide frigorigène dans
climatisation ne contiennent vraiment que du R 134a pur.
l'atmosphère. Outre la vérification entièrement
du
fluide
frigorigène.
Il
contrôle
si
Les causes les plus fréquentes de la présence
d'impuretés dans le fluide frigorigène sont des fluides
frigorigènes importés d'Asie ou la présence
d'air dans la climatisation du véhicule.
automatique des fuites de l'appareil (par le
vide), il est également possible d'alimenter
l'installation
en
azote.
Ceci
permet
d'éviter
l'inconvénient de la vérification d'étanchéité pure par
le vide (certains composants comme les flexibles par
Une climatisation de véhicule ne peut fonctionner
exemple peuvent se rétracter et fermer ainsi une
correctement que si elle contient uniquement du R 134a
fuite). L'injection avec de l'azote sous pression
pur. Si de l'air y pénètre, le problème est sérieux.
permet de vérifier immédiatement, lors de
Conséquences possibles :
l'entretien des climatiseurs, si la climatisation
› Pressions de service élevées et donc problèmes de
est étanche. Cette vérification est effectuée de
fonctionnement de la climatisation
manière entièrement automatique par l'ASC 2000RPA.
›
Corrosion, puisque l'humidité pénètre en même
temps que l'air
21
ASC 2000RPA – STATION DE CHARGE DE CLIMATISATION
■A
nalyse de gaz entièrement automatique
(R 134a, R 12, R 22, HC et air)
de fluide frigorigène : 21 kg
■ Puissance pompe à vide : 5 véh./h
■ En option : système breveté de charge
d’huile neuve et d’additif UV
■V
érification de la mise sous vide automatique
■C
ontrôle entièrement automatique
de l’étanchéité à l’azote
■F
onction spéciale de rinçage de la climatisation
■ Charge automatique de l’additif
■ Gestion intégrée des quantités
de remplissage et de récupération
du fluide frigorigène
■R
éservoir d’huile usagée de 500 ml pour
■ Guidage de l’utilisateur sur le grand écran
et manomètre
■R
■L
e dispositif de pesée robuste du réservoir
de fluide frigorigène permet de réaliser les
travaux d’entretien de manière mobile
Nº de produit
CP
Prix
D
5295,00
D
180,00
C
16,00
Analyse
automatique du
fluide frigorigène et
contrôle entièrement
automatique de
l’étanchéité
à l’azote
(illustration similaire)
CARACTÉRISTIQUES DE L’ASC 2000RPA :
Vérification entièrement automatique de la pureté du fluide frigorigène La station de charge de climatisation
ASC 2000RPA garantit que seul du R 134a pur se trouve dans la climatisation et qu’il n’est ni mélangé à des fluides
frigorigènes interdits ni à de l’air.
Avant le processus de recyclage en lui-même, un petit échantillon de fluide frigorigène (9,5 g) est prélevé et analysé.
Les résultats sont affichés sur l’écran de l’appareil. L’utilisateur obtient ainsi une mesure importante de la qualité
du fluide frigorigène dans la climatisation du véhicule raccordé et peut procéder à des travaux de réparation ou
d’entretien encore mieux ciblés.
Si le fluide frigorigène est conforme, l’ASC 2000RPA, tout comme la WAECO ASC 2000, poursuit son programme
de façon entièrement automatique.
Sûr :
informations affichées après
l’analyse du fluide frigorigène
Facile d›utilisation :
filtre d’entrée de l’appareil
d’analyse facilement accessible
Entièrement automatique :
Vérification des fuites à l’azote
En option :
chariot pour bouteilles de gaz
22
ASC 3000 –
APPAREIL GRAND VOLUME POUR LES
BUS, LES VÉHICULES SUR RAILS, LES HÉLICOPTÈRES ET LES
APPLICATIONS SPÉCIALES
Lors de l’entretien de la climatisation sur de gros véhi-
cules tels que les bus et les véhicules sur rails, le
harge de fluide frigorigène avec fonction
› C
temps est précieux. Des durées d’immobilisation pro-
de compensation des flexibles de service
longées induisent des coûts élevés. Fiabilité et rapidité
L‘ASC 3000 offre lui aussi …
sont donc deux points capitaux. La récupération,
› le système breveté de charge d’huile
l’évacuation et la charge de fluide frigorigène doivent
neuve et d’additif UV. Il permet le stockage
être réalisées particulièrement vite. L’ASC 3000 ré-
sec et propre d‘huiles frigorigènes, même pendant
pond à ces exigences de manière exceptionnelle : la
pompe à vide à 2 niveaux évacue 132 litres d'air
par minute. Une pompe à liquides permet une charge
ultra rapide de fluide frigorigène.
une période prolongée et réduit ainsi les frais
de service après-vente.
› l’imprimante intégrée des valeurs de
mesure afin de documenter les données
du service après-vente
Les processus suivants sont entièrement automatisés :
› Récupération et recyclage du frigorigène
› Évacuation de l’huile usagée
› Évacuation
› Contrôle des fuites
23
■V
puissance pompe à vide 132 l/min
■ Pompe à liquides intégrée pour la
charge des systèmes de climatisation,
sur bus, véhicules sur rails, etc.
■ Pompe à vide 2 niveaux, conçue en
collaboration avec les constructeurs
de véhicules utilitaires
■ Vérification de la mise sous vide et charge
d’additif de détection de fuites automatiques
■ Gestion intégrée des quantités de remplissa
ge et de récupération du fluide frigorigène
■ Base de données personnelle
■ Guidage de l’utilisateur sur le grand
écran et manomètre, grande surface
de rangement pour les outils
■ Réservoir de fluide frigorigène chauffé
Nº de produit
CP
Prix
D
5295,00
D
180,00
C
16,00
■ Technologie de pesée spéciale,
■ Fonction spéciale de rinçage de la climatisation
■ Flexibles de service 8 m
■ Réservoir d’huile usagée de 500 ml pour
■ Convient également pour les véhicules
Comprend
Flacon d'huile
professionnel
SE 55
Code d'utilisateur individuel :
Afin d'exclure l'utilisation non autorisée des stations de charge de climatisation WAECO,
il est possible de configurer jusqu'à 10 noms d'utilisateurs et codes PIN individuels.
la série d'appareils ASC dispose de la possibilité de configurer une base de données personnelle des quantités
de remplissage pour 100 véhicules différents.
Tout simplement parfait :
Affichage clair du manomètre, système breveté de charge d'huile neuve et d'additif UV, appareil mobile, conforme
aux exigences de l'industrie automobile.
NOUVEAU
En option :
Système breveté de charge
Affichage inclinable et
orientable du manomètre :
bonne lisibilité à n’importe
quel endroit de l’atelier
Pompe à liquides intégrée :
Pour la charge des climatiseurs
de volume important
Comprend :
Flacon d'huile professionnel SE 55
24
12 POINTS – CARACTÉRISTIQUES IMPORTANTES
D'UNE STATION DE CHARGE AU R 1234YF
1 Autotest entièrement automatique
4
Les stations de charge au R 1234yf sont soumises à des consignes de sécurité particulières.
Aucune fuite de fluide frigorigène n'est tolérée. C'est la raison pour laquelle le modèle
ASC 5000RPA de WAECO effectue par exemple un contrôle automatique de l'étanchéité à
intervalles réguliers. Cela permet d'éviter la formation de petites fuites internes qui pourraient
passer inaperçues.
1
2 Coupleurs de service avec ventilation de la zone de rétention
Les raccords de service des nouveaux climatiseurs au R 1234yf sont différents de ceux des
climatiseurs au R 134a. Cela permet d'éviter les erreurs de raccordement. Les raccords de
service des climatiseurs au R 1234yf doivent être équipés d'une « ventilation de la zone de
rétention «. Ce dispositif permet d'éviter toute fuite du fluide frigorigène, même en cas de
vanne Schrader défectueuse.
2
5
3 Reconnaissance visuelle
Les ateliers de climatisation de demain comporteront deux stations de charge différentes,
puisque les fluides frigorigènes R 134a et R 1234yf ne sont pas compatibles. Afin d'éliminer
toute chance de confusion, les différences des appareils doivent être immédiatement
reconnaissables.
4 Manomètre intégré pour R 1234yf
3
Les fluides R 1234yf et R 134a ont des propriétés chimiques différentes et ne doivent pas
être mélangés. De même, les réservoirs sous pression, flexibles, joints et manomètres
doivent absolument correspondre au fluide frigorigène pour lequel ils sont utilisés. Sur les
appareils combinés, les deux circuits, ainsi que tous les composants en contact avec les
fluides, doivent être entièrement distincts.
5 Fonction intégrée d'analyse du fluide frigorigène / processus sécurisé
Le R 1234yf réagit très mal au mélange transversal avec d'autres fluides frigorigènes. Pour
cette raison, l'utilisation d'appareils d'analyse pour contrôler le degré de pureté est
obligatoire. L'intégration d'un tel outil d'analyse à la station de charge vous fait gagner du
temps. Par ailleurs, les analyses automatiques systématiques augmentent la sécurité.
6 Low Emission
Grâce à la technologie Low Emission, aucune concentration élevée due à l'utilisation du
R 1234yf n'est enregistrée sur le lieu de travail.
1
3
2
4
5
25
Nous constatons régulièrement que de nombreuses stations de charge en vente ne répondent
pas aux exigences techniques liées au R 1234yf. Pour ne courir aucun risque, tenez compte
des points suivants :
7 Retard à l'enclenchement externe
Dans certaines conditions, le R 1234yf est combustible. Pour cette raison, seule la
ventilation externe fonctionne pendant les 35 premières secondes suivant la mise en
marche de l'appareil. La mise sous tension du reste de l'appareil ne s'effectue qu'au bout
de ces 35 secondes. Cela permet d'éviter la présence d'un mélange combustible à
l'intérieur de l'appareil à l'activation des composants électriques.
7
8 Ventilation externe
A la mise sous tension, l'appareil est ventilé avant le véritable « démarrage «. Le fond de
l'ASC 5000RPA est muni à cet effet de larges ouvertures. Il est préférable d'utiliser un
ventilateur externe, qui injecte de l'air frais. Un ventilateur intégré risquerait de provoquer
l'apparition d'un mélange combustible.
8
9 Filtre spécial à entretien facile
9
Régulation électronique du filtre : après la récupération d'une certaine quantité de fluide
frigorigène, le remplacement du filtre est demandé automatiquement. L'accessibilité du
filtre depuis l'extérieur rend son remplacement facile.
10 Kit complet
10
La station de charge et le fluide frigorigène ne suffisent pas. Assurez-vous d'obtenir
l'ensemble des consommables nécessaires pour l'entretien des climatiseurs (huiles et
additifs). Remarque : Les huiles PAG et ester pour R 134a ne conviennent pas au
climatiseurs au R 1234yf !
11 Eviter les pertes coûteuses de fluide frigorigène
Le prix d'introduction du R 1234yf devrait être nettement supérieur à celui du R 134a. Une
raison supplémentaire d'éviter les pertes. Les stations de charge de climatisation courantes
peuvent perdre jusqu'à 100 g de fluide frigorigène par utilisation par la pompe à vide et la
purge d'huile. Ce n'est pas le cas de l'ASC 5000RPA de WAECO qui utilise la technologie
Low Emission. Les pertes sont proches de 0 %.
12 Raccord pour récupération externe du fluide frigorigène
(non illustré)
7
8
10
11
9
26
ASC 5000RPA
POUR LE NOUVEAU FLUIDE FRIGORIGÈNE R 1234YF
Même s'ils sont rares, certains nouveaux modèles de
Le R 1234yf réagit très mal au mélange avec d'autres
véhicules équipés d'une climatisation préparée pour
fluides frigorigènes. C'est pour cette raison que,
l'utilisation de R 1234yf sont déjà en circulation. Les
sur l'ASC 5000RPA, l'appareil d'analyse qui
concessionnaires de marques, en particulier, doivent
contrôle le degré de pureté est déjà intégré.
donc être capable d'assurer l'entretien de ces clima
1234yf,
Entièrement conçu pour l'utilisation du R tisations. C'est dans ce contexte qu'a été développé
l'ASC 5000RPA satisfait toutes les exigences de la
l'appareil ASC 5000RPA par les professionnels de la
protection contre l'incendie et bien entendu, il bénéficie
clima
tisation WAECO, en étroite collaboration avec
également de tous les avantages classiques de la
l'industrie automobile.
série ASC.
Appareils d’entretien de la
climatisation autorisation/
recommandation pour R 1234yf
Fabricant de véhicules
BMW Group
Fisker (dans différents pays)
Ford Europe
Approbations
pour R 1234yf
•
•
•
Hyundai
(dans différents pays
•
Kia (dans différents pays)
•
Mazda (dans différents pays)
•
Économie sur l’entretien de la
climatisation grâce au système
Low Emission
Entretien de la climatisation R 1234yf sans
Low Emission
Quantité moyenne de remplissage
de la climatisation
600 g
Prix moyen du marché
Fluide frigorigène R1234yf
179,00 € / kg
Perte de frigorigène lors de l’évacuation
de l’huile usagée
25 g
4,48 €
Vidange de la climatisation
95 %
5,37 €
Perte de frigorigène par maintenance
9,85 €
Avec 3 maintenances de climatisations par semaine,
on obtient une perte de frigorigène par an
1 536,60 €
Entretien de la climatisation R 1234yf avec
Low Emission
Quantité moyenne de remplissage
de la climatisation
600 g
Nissan (dans différents pays)
•
Prix moyen du marché
Fluide frigorigène R1234yf
179,00 € / kg
Opel Group
•
Perte de frigorigène lors de l’évacuation
de l’huile usagée
0 g
0,00 €
99,9 %
0,11 €
Subaru (dans différents pays)
•
Vidange de la climatisation
Suzuki (dans différents pays)
•
Avec 3 maintenances de climatisations par semaine,
on obtient une perte de frigorigène par an
Toyota Motor Europe
•
Volkswagen Group
•
Perte de frigorigène par maintenance
0,11 €
17,16 €
Économie par an grâce
au système Low Emission
1 519,44 €
Économie en 8 ans grâce
au système Low Emission
12 155,52 €
27
ASC 5000RPA Low Emission
■G
estion intégrée des quantités de remplis
sage et de récupération du fluide frigorigène
■V
■C
■R
épond aux normes SAE J 2099 / 2788 et 2843
■ Réservoir d’huile usagée breveté
■ Taux de vidange proche de 100 %
■F
onction d’analyse du fluide frigorigène
intégrée et entièrement automatisée
■C
ontrôle automatique de l’étanchéité avant
le début de la procédure d’entretien
■ Charge automatique de l’additif
■B
et manomètre éclairé
■T
■ Fonction spéciale de rinçage de la climatisation
N° de produit
CP
Prix
D
D
6600,00
180,00
CARACTÉRISTIQUES DU MODÈLE ASC 5000RPA :
Sécurité :
fonction d'analyse du fluide frigorigène intégrée.
Protection contre les explosions : Analyse du danger réalisée par un institut de contrôle indépendant.
Contrôle automatique et régulier de l'étanchéité :
Les coupleurs de service avec ventilation de la zone de rétention empêchent les pertes de fluide frigorigène.
Retard à l'enclenchement et ventilation externe :
Dans certaines conditions, le R 1234yf est combustible. Pour cette raison, seule la ventilation externe fonctionne
pendant les 35 premières secondes suivant la mise en marche de l'appareil. La mise sous tension du reste de
l'appareil ne s'effectue qu'au bout de ces 35 secondes.
Technologie Low Emission Taux de vidange proche de 100 %
Pratique : nouvelle bouteille
d’huile usagée avec récupération du
fluide frigorigène
Eclairée :
affichage très lisible du manomètre
avec échelle R 1234yf
Face arrière :
filtre facilement accessible de
l’extérieur, selon les prescriptions
TÜV
Sécurité :
Double surveillance de l'air à
régulation électronique
28
ASC 5000
MODÈLE D’ENTRÉE DE GAMME ÉCONOMIQUE
Vous souhaitez acheter une station de charge de
toutes les caractéristiques de la série ASC standard,
climatisation adaptée au nouveau fluide frigorigène
dont la gestion intégrée des quantités de remplissage
R 1234yf, portant le nom d’un fabricant réputé, sans
et de récupération du fluide frigorigène, base de
dépenser plus que nécessaire ? La version de base
données personnelle des quantités de remplissage et
du modèle ASC 5000 est certainement ce qu’il vous
vérification automatique de la mise sous vide. L’appareil
faut. Bien entendu, ce modèle bénéficie également de
peut être complété par un outil externe d’analyse du
tout le savoir-faire des techniciens expérimentés de
fluide frigorigène. Vous pouvez ainsi identifier avec
chez WAECO. L’ASC 5000 effectue automatiquement
certitude le fluide frigorigène contenu dans le circuit de
l’entretien professionnel des climatisations avec une
climatisation à traiter.
intervention minimale de l’utilisateur. Elle possède
CARACTÉRISTIQUES DU MODÈLE ASC 5000 :
Alimentation en air :
l’alimentation en air régulée et le ventilateur haute puissance avec système électronique spécial assurent une
ventilation suffisante.
la série d’appareils ASC dispose à partir de la saison 2010 de la possibilité de configurer une base de données
personnelle des quantités de remplissage pour 100 véhicules différents.
Écran soft graphic :
l’écran soft graphic peut également représenter des caractères spéciaux ou des lettres cyrilliques ou chinoises.
NOUVEAU
Unité améliorée du manomètre :
les affichages pour la haute et la basse pression se trouvent désormais dans un panneau orientable
et inclinable qui s’adapte de manière flexible à la situation d’utilisation correspondante.
NOUVEAU
Port USB :
sur les nouvelles stations ASC 5000, vous pouvez actualiser le logiciel et la base de données intégrée des quantités
de remplissage tout simplement grâce au nouveau port USB. Des données de maintenance importantes (p. ex. quantités
de frigorigène) peuvent tout simplement être exportées sur une clé USB ou un ordinateur portable afin d’être
ensuite analysées.
NOUVEAU
NOUVEAU
En option sur tous les ASC 5000 :
NOUVEAU : port USB
Pour les mises à jour du logiciel et des bases de données ainsi que pour la
documentation de données de maintenance ; écran soft graphic permettant
la représentation de caractères spéciaux
En toute sécurité :
ventilation à réglage
électronique
29
ASC 5000
■ Répond aux normes SAE J 2099 / 2788 et 2843
■ NOUVEAU : port USB
■B
ase de données personnelle des
quantités de remplissage
■ NOUVEAU : écran soft graphic
■T
■C
■F
onction spéciale de rinçage de la
climatisation
■ Gestion intégrée des quantités de remplissa
ge et de récupération du fluide frigorigène
■C
N° de produit
CP
Prix
D5.200,00
D
180,00
Outils externes d’analyse du fluide frigorigène
R 1234yf
Analyse de gaz externe R 1234yf avec port USB
(conformément aux consignes du groupe de travail des
constructeurs automobiles allemands)
■
■
■
■
■
Pour ASC 5000
Analyse sûre avec raccord de service avec ventilation de la zone de rétention
Manipulation facile
Sans imprimante
Indication facile à lire de la pureté du fluide frigorigène
N° de produit
8885100106 (appareil externe d’analyse du fluide frigorigène)
CP
Prix
C 1.870,00
Analyse de gaz externe R 1234yf SAE avec port USB
■
■
■
■
■
Pour ASC 5000
L’appareil d’analyse répond à la norme SAE J 2912
Avec port USB
Avec imprimante
Affichage des différents gaz sur l’écran,
p. ex. R 1234yf, R 134a, R 22, HC et air
N° de produit
8885100107 (appareil externe d’analyse du fluide frigorigène)
CP
Prix
C 3.050,00
30
AirCon Service Center – Caractéristiques techniques
Alimentation électrique
Convient pour le fluide frigorigène
Nº de produit
ASC 1000
ASC 2000
ASC 2000RPA
220/240 V – 50/60 Hz *
220/240 V – 50/60 Hz *
220/240 V – 50/60 Hz
R 134a
R 134a
R 134a
9103301826
9103301815
8885200087
Récupération / recyclage
Conçu conformément aux directives UL américaines
Pureté du fluide frigorigène récupéré conforme à la norme SAE J 2099
Quantité de fluide frigorigène récupérée en kg/h
30
30
30
4 véhicules/h
5 véhicules/h
4 véhicules/h
Puissance du compresseur hermétique en KW
0,32
0,32
0,32
Capacité du filtre déshydrateur en kg
150
150
150
min. 95 %
min. 95 %
min. 95 %
–
–
–
Puissance de la pompe à vide
Taux de recyclage du fluide frigorigène
Utilisable comme outil de diagnostic
Charge
Capacité de charge utile du réservoir de fluide frigorigène en kg
Détermination de la quantité de remplissage par
10 kg
21 kg
21 kg
Affichage
Affichage
Affichage
Processus
Analyse du fluide frigorigène
–
–
automatique
Récupération / recyclage
automatique
automatique
automatique
Purge des gaz non condensables
automatique
automatique
entièrement automatique
Purge de l’huile usagée
automatique
automatique
automatique
Evacuation
automatique
automatique
automatique
Vérification de la mise sous vide
automatique
automatique
automatique
–
–
automatique
Charge de l’additif de détection de fuites
automatique
automatique
automatique
Charge de l’huile dans la climatisation
automatique
automatique
automatique
Charge de fluide frigorigène
automatique
automatique
automatique
Manomètre
Manomètre
Manomètre
Affichage
Affichage
Affichage
–
–
–
–
–
–
–
–
Vérification de l’étanchéité à l’azote
Panneau de contrôle
Affichage haute/basse pression par
Mise sous vide indiquée sur
Contrôle de l’ensemble du processus par écran
Possibilité de saisie du temps d’évacuation
Edition du protocole au moyen d’une imprimante
Port USB pour le logiciel et la mise à jour de base de données
Contenu de la livraison
Imprimante
Flexibles de service (norme SAE), 3 m
Flexibles de service (norme SAE), 8 m
Adaptateur de valve de bouteille pour bouteilles de fluide frigorigène ECO
Notice d’utilisation en français
Adaptateur pour bouteille d’huile et bouteille de colorant de détection UV de 500 ml
–
Flacon d’huile usagée (500 ml)
Flacon fermé pour huile usagée (hermétique)
–
Dispositif de remplissage pour l’huile de compresseur de climatisations
Dispositif de remplissage pour l’additif UV
Réservoir de fluide frigorigène chauffé/pompe à liquides (F)
Housse de protection de l’appareil
–
Lunettes / gants de protection
Flacon test d’additif UV pour env. 10 utilisations
–
Bouteille huile neuve PAG ISO 46, 500 ml
–
8887200013
8887200013
Bouteille huile neuve PAG ISO 100, 500 ml
–
8887200014
8887200014
Accessoires/consommables
Convertible pour R 1234yf
–
–
–
Adaptateur pour bouteille d’huile et bouteille de colorant de détection UV de 500 ml
4440600026
4440600026
4440600026
Réservoir d’huile usagée, 500 ml
4440600033
4440600033
4440600033
Filtre de remplacement pour entretien
4440400008
4440400008
4440400008
Housse de protection de l’appareil
4445900081
4445900081
4445900081
Réservoir de rinçage universel R 134a
8885200088
8885200088
8885200088
Rouleaux de papier thermosensible pour imprimante (par 4 pièces)
4445900088
4445900088
4445900088
Flexible de service pour côté haute pression (standard SAE) 5 m
8885100026
8885100026
8885100026
Flexible de service pour côté basse pression (standard SAE) 5 m
8885100025
8885100025
8885100025
Coupleur de service haute pression
8885400027
8885400027
8885400027
Coupleur de service basse pression
8885400026
8885400026
8885400026
560 x 1300 x 650
560 x 1300 x 650
560 x 1300 x 650
95
100
100
Dimensions
l x h x p (mm)
Poids (kg)
* Également disponible en version 110 Volts !
AirCon Service Center – Caractéristiques techniques
ASC 2500
ASC 3000
ASC 5000RPA
ASC 5000
220/240 V – 50/60 Hz
220/240 V – 50/60 Hz
220/240 V – 50/60 Hz
220/240 V – 50/60 Hz
R 134a
R 134a
R 1234yf
R 1234yf
8885200095
9103301819
8885200102
8885200104
30
30
30
30
5 véhicules/h
132 l/min.
5 véhicules/h
5 véhicules/h
0,32
0,32
0,32
0,32
150
150
150
150
proche de 100 %
min. 95 %
proche de 100 %
min. 95 %
–
–
16 kg
30 kg
16 kg
16 kg
Affichage
Affichage
Affichage
Affichage
–
–
intégré/automatique
externe/optionnel
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
–
–
–
–
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
automatique
Manomètre
Manomètre
Manomètre
Manomètre
Affichage
Affichage
Affichage
Affichage
–
–
–
31
–
–
–
–
–
–
–
–
–
–
/
–
F
–
–
–
8887200013
–
–
–
8887200014
–
–
–
4440600026
4440600026
4440600026
4440600026
–
4440600033
–
–
4440400009
4440400008
4440400009
4440400009
4445900081
4445900081
4445900081
4445900081
8885200088
8885200088
–
–
4445900088
4445900088
4445900088
4445900088
8885100026
8885100026
8885100109
8885100109
8885100025
8885100025
8885100108
8885400027
8885400027
avec ventilation de la zone de
rétention : 8885400171
8885400026
8885400026
8885100108
standard : 8885400164
standard : 8885400163
560 x 1300 x 650
560 x 1300 x 650
560 x 1300 x 650
560 x 1300 x 650
100
110
110
100
–
32
AirCon Service Center – Accessoires
R 134a
Flexibles de remplissage et de mise sous vide
Flexibles de différentes couleurs pour toutes les applications
de raccord et de maintenance de climatisation
■C
onvient à tous les fluides frigorigènes courants
■ Matériau extrêmement flexible permettant d’accéder aux parties les plus
difficiles d'accès du système de climatisation
■ Filetage du raccord conforme à la norme SAE (voir aussi pages 60 – 61)
N° de produit
8885100065 (flexible rouge, longueur 3 000 mm)
8885100064 (flexible rouge, longueur 3 000 mm)
CP
Prix
C
C
26,00
26,00
Réservoirs de rinçage universels
R 134a
Pour le montage simple sur les stations de charge de
climatisation
■ Intégré dans le cycle de rinçage, fournit la vitesse de rinçage nécessaire
Accessoires :
Filtre de rechange, n° de produit 8880700246
N° de produit
8885200088 (réservoirs de rinçage universels)
8880700246 (filtre de remplacement)
CP
Prix
C
C
595,00
26,00
Carte mémoire flash
La mise à jour 2014 comprend de nouveaux types de véhicules
supplémentaires
■ Contient aussi des données pour les climatiseurs de poids lourds
■ Il suffit d’introduire la carte mémoire flash
■ 6 000 données de véhicules
ASC 3000 sur demande, en indiquant le numéro de série et la version du logiciel.
N° de produit
Édition
actualisée
4441000041 (ASC 1000 jusqu›au numéro de série 109999)
4441000042 (ASC 2000 jusqu›au numéro de série 209999)
4441000090 (ASC 1000 à partir du numéro de série 110000)
4441000091 (ASC 2000 à partir du numéro de série 210000)
CP
Prix
A
A
A
A
101,50
101,50
101,50
101,50
Kit de flacons pour la série ASC
Kit de flacons universels pour huile et additif UV pour
la série ASC
■ Capacité de 250 ml
N° de produit
4440600110 (lot de 2)
CP
Prix
A
25,00
AirCon Service Center – Accessoires
33
Rouleaux pour l’imprimante
Papier spécial pour imprimante thermique de la gamme ASC
N° de produit
4445900088 (lot de 4)
CP
Prix
A19,50
Raccords de service
R 134a
Pour le raccordement de service des stations de charge à la
climatisation du véhicule
■ Utilisables sur toutes les stations de charge de climatisation WAECO
■ Raccords spéciaux de grande qualité pour des utilisations longue durée
N° de produit
8885400026 (Basse pression pour R 134a avec filetage int. M14 x 1,5")
8885400027 (Haute pression pour R 134a avec filetage int. M14 x 1,5")
8885400024 (Basse pression pour R 134a avec filetage ext. 3 / 8" SAE)
8885400025 (Haute pression pour R 134a avec filetage ext. 3 / 8" SAE)
8885400089 (Basse pression pour R 134a avec filetage ext. 1 / 4" SAE)
8885400090 (Haute pression pour R 134a avec filetage ext. 1 / 4" SAE)
CP
Prix
C
C
C
C
C
C
49,00
49,00
49,00
49,00
49,00
49,00
R 1234yf
Flacon d’huile usagée
Flacon d’huile usagée breveté pour ASC 2500 et ASC 5000RPA
■ Conçu spécialement pour la technologie Low Emission
N° de produit
4440600131 (flacon d’huile usagée)
4440600133 (couvercle)
4443300097 (joint torique)
4442500710 (bande métallique pour bouteille d’huile usagée)
1 Filtre de maintenance
2
CP
Prix
A
A
A
A
12,00
23,00
4,00
26,00
Huile de pompe à vide
1 F
iltre haute puissance pour la série ASC
■ Raccord spécial pour montage facile
2 Huile de pompe à vide
■ Contenu 1 litre, HT 32
N° de produitCP
Prix
4440400009 (déshydrateur ASC 2500, à partir de la série 2013)A
4445900221 (déshydrateur ASC 5000)
A
4440400008 (déshydrateur série ASC jusqu’à 2013)
A
8887200018 (huile de pompe à vide, 1 litre, HT 32)
C
56,00
61,00
57,00
15,00
34
Fluides frigorigènes et huiles pour R 134a
Kit de démarrage huile hybride
R 134a
Contenu 120 ml
■ Remplissage sûr et contrôlé de l’huile POE spéciale grâce à une technique
éprouvée
■ Pas de confusion possible des sortes d’huile
■ Stockage sûr et propre des huiles
■ Pas de mélange avec d’autres huiles de compresseur
N° de produit
127181 (kit de démarrage huile hybride, 120 ml)
TP-9775-0104 (cartouche de rechange, 120ml)
CP
Prix
C
C
119,00
25,00
Bouteille en acier consignée de modèle certifié pour prélèvements gazeux et liquides
Système consigné avec sécurité anti-recharge
Contenu 12 kg, fluide frigorigène R 134a
■ Modèle robuste, bonne stabilité, col droit et vanne de prélèvement pratique,
bouteille sans tuyau de refoulement
■ Convient pour toutes les stations de charge en usage mobile ou stationnaire
N° de produit
CP
Prix
8887100007 (remplissage de la bouteille consignée WAECO)
D sur demande
Z sur demande
8887100008 (bouteille*)
8885400129 (adaptateur de bouteille)
C
9,00
* Prix d’achat remboursé si la bouteille est retournée dans les 2 ans
Bouteille en acier consignée de modèle certifié pour prélèvements
gazeux et liquides
Système consigné avec kit anti-retour remplissage
R 1234yf
Contenance 5 kg fluide réfrigérant R 1234yf
■ Modèle robuste, bonne stabilité, col droit et vanne de prélèvement pratique,
bouteille sans tuyau de refoulement
■ Convient pour toutes les stations de charge en usage mobile ou stationnaire
N° de produit
4440600148
8885400238
CP
Prix
8887100016 (charge 5 kg) sur demande
8887100017 (bouteille consignée) sur demande
4440600148 (adaptateur pour bouteilles, pour grandes
vannes de bouteilles -> HP)
C
13,00
8885400238 (adaptateur pour bouteilles, ½" ACME gauche -> HP) C29,00
1 Huile universelle de compresseur PAO / 2 H
uile universelle de compresseur
R 134a
avec additif UV
1 Huile synthétique multi-usage pour un emploi universel
dans tous les systèmes de climatisation de poids lourds ou
de véhicules légers
2 Huile universelle de compresseur avec additif UV
Nº de produit
1
2
8887200009 (huile universelle, viscosité 68, 1 litre)
8887200036 (huile universelle avec additif UV, 1 litre)
CP
Prix
C
C
32,50
36,00
Fluides frigorigènes et huiles pour R 134a
35
Huile de compresseur PAG
R 134a
L’huile idéale pour tous les compresseurs de climatisation
actuels
■ Huile PAG (R 134a), 250 ml
N° de produit
8887200001 (faible viscosité, ISO 46)
8887200002 (haute viscosité, ISO 100)
8887200008 (ultra-haute viscosité, ISO 150)
CP
Prix
C
C
C
7,50
7,50
9,90
Huile de compresseur PAG
R 134a
Système unique de charge d’huile professionnel
■ Stockage sec et propre
■ Les impuretés ne pénètrent pas dans la station AirCon Service Center
■ Le stockage de longue durée n’altère pas la qualité du produit
■ Grande capacité pour un intervalle de vidange plus long
N° de produit
8887200013 (faible viscosité, ISO 46, 500 ml)
8887200014 (haute viscosité, ISO 100, 500 ml)
8887200019 (très haute viscosité, ISO 150, 500 ml)
8887200017 (huile universelle, 500 ml)
8887200028 (huile Ester SE 55, 500 ml) ne convient pas aux
véhicules hybrides
Accessoires : adaptateur (4440600026)
CP
Prix
C
C
C
C
19,00
19,00
15,00
19,00
C24,00
R 134a
Huile de compresseur Denso ND8 et Denso ND 11 (Hybrid)
ND 8: Huile de compresseur spéciale pour compresseurs
Denso montés d’origine adaptés au système de charge d’huile
professionnel
ND 11: Huile de compresseur spéciale pour applications
hybrides haute tension
Accessoires: Adaptateur, n° de produit 4440600026
N° de produit
8887200021 (huile de compresseur Denso ND 8, 500 ml)
8887200035 (huile de compresseur Denso ND 11, 500 ml)
Huile ESTER Trition SE 55
R 134a
CP
Prix
C
C
69,00
90,00
1 Huile de pompe à vide R 134a
2 Huile de compresseur ESTER SEZ 80ter
Huile spéciale pour
climatisation de bus
R 134a
■ Lubrifiant polyol-ester pour
climatisation de bus
■ Huile Fuchs originale
1
N° de produit
8887200029 (huile Ester Triton, 1 litre) ne convient
pas aux véhicules hybrides
CP
Prix
C36,00
2
N° de produitCP
Prix
8887200018 (huile de pompe à vide, HT 32, 1 litre)
8887200006 (pour R 134a et R 404, contenu 1 litre)
C15,00
C30,00
36
Rinçage des climatisations avec le R 134a
RINÇAGE AGRÉÉ !
LE TRAVAIL PROPRE, ÇA PAIE !
Un professionnel de la climatisation pour véhicules se
particules résiduelles à progression lente forment
doit aussi de veiller à la propreté. Le processus de
un nouveau dépôt.
rinçage est important pour éliminer les substances
agressives et les impuretés du circuit de refroidissement.
Le rinçage protège tous les composants du système
contre les dommages, et particulièrement le com
Attention : après chaque rinçage complet (par
véhicule), le filtre de rinçage (N° de produit
8880700246) doit être changé !
presseur, l’élément le plus important.
Petite
recommandation :
il
est
impossible
d’éliminer 100 % des particules présentes dans le
circuit. Cela vient de la technologie à écoulement
parallèle qui est utilisée actuellement sur les échangeurs
thermiques. Nous vous recommandons donc vivement
de compléter le rinçage du système en dotant votre
conduite de sonde d’un filtre à particules. Cette
mesure permet de protéger le compresseur et évite,
Ce processus de rinçage a été développé
en collaboration avec des constructeurs
automobiles réputés et est considéré
comme nécessaire par les spécialistes.
après un endommagement du compresseur, que les
Condenseur
Déshydrateur
Compresseur
Détendeur
Evaporateur
Regard
Filtre
Filtre
FiltreFiltre
Réservoir de rinçage
Avantages du rinçage des climatisations
› Evite les réparations répétitives, coûteuses et pénibles
›E
vite les problèmes lors de procédures de garantie
› Elargit vos compétences en entretien climatisation
› Impose votre image de spécialiste fiable
37
RÉDUIRE LES FRAIS DE RÉPARATION –
RINCER LES COMPOSANTS DES CLIMATISATIONS AU LIEU DE
LES REMPLACER
Les dommages au niveau du compresseur sur
nouveau compresseur, la climatisation est de nouveau
les climatisations de véhicules peuvent avoir des
opérationnelle.
conséquences graves. Souvent, la poussière d'usure
du compresseur pénètre dans le système de clima
tisation, circule dans tout le circuit et se dépose petit
à petit. Il faut alors généralement changer tous les
composants en contact avec le fluide frigorigène, une
réparation longue et coûteuse.
Le
réservoir
de
rinçage
universel
peut
être
également utilisé sur d'autres stations de charge,
mais il faut alors régler manuellement le rinçage.
Les appareils suivants disposent déjà d'un
logiciel permettant la commande automatique
du processus de rinçage : AirConServiceCenter
Le réservoir de rinçage universel et le kit d'adaptateurs
ASC 1000, ASC 2000, ASC 2000RPA, ASC 2500,
de rinçage permettent de réduire considérablement ce
ASC 3000, ASC 5000 et ASC 5000RPA.
genre de frais. Cette technologie, agréée par les leaders
de la construction automobile, rince l'ensemble du
circuit de climatisation sans qu'il soit besoin de
démonter les composants. Après l'insertion d'un
Pour pouvoir utiliser la fonction rinçage de ces stations,
il vous suffit de monter le réservoir de rinçage universel
(N° de produit 8885200088).
Avec logiciel
des climatisations
conformément aux
directives des
constructeurs
de véhicules
38
R 134a
Réservoir de rinçage universel
Pour le montage sur les stations de charge de climatisation
Intégré dans le cycle de rinçage, fournit la vitesse de rinçage nécessaire
Contenu :
Réservoir sous pression avec vanne de prélèvement à 2 voies, positionneur universel
de réservoir sous pression, filtre de nettoyage, jauge, connexion à la climatisation et
à la station de charge raccordée
N° de produit
8885200088 (réservoir de rinçage universel)
CP
Prix
C
C
595,00
26,00
Kit d’adaptateurs de rinçage I, 17 pièces
Pour le pontage des détendeurs et des déshydrateurs
■ Permet le raccordement direct des flexibles de service au flexible d’aspiration et
de refoulement du compresseur
■ Laiton-aluminium de qualité pour le dur quotidien de l’atelier
■ Livré dans une mallette robuste
Contenu :
Kit universel d’adaptateurs de rinçage pour de nombreux modèles Audi, Volkswagen
et autres
N° de produit
8885300089 (kit d’adaptateurs de rinçage)
8885400104 (adaptateur 3/8" côté HP)
CP
Prix
C
C
349,00
14,00
Kit d’adaptateurs de rinçage II, 18 pièces
Jeu d’adaptateurs pour l’élimination des substances nuisibles
présentes dans le circuit de refroidissement
■ Ce kit comprend de nombreux adaptateurs pour détendeurs, compresseurs, etc.
■ Nettoie la climatisation avec le fluide frigorigène sans qu’il soit nécessaire d'utiliser
du détergent
■ Idéal pour éliminer l’huile du système
■ Rinçage flexible grâce à diverses possibilités de raccordement
■ Fluide frigorigène recyclé par la station de charge et réutilisable
■ Aucun effet nuisible sur les joints et les composants
N° de produit
CP
Prix
8885300125 (SK43, jeu universel d’adaptateurs de rinçage)C 115,00
8885300090 (kit de réparation avec 6 joints)
C
17,50
Kit d’adaptateurs de rinçage III, 5 pièces
Permet un rinçage ciblé des condenseurs et des évaporateurs
■ Pour le pontage des détendeurs et des déshydrateurs
■ Pinces spéciales avec douilles en laiton
■ Raccords pour flexibles de service 3 / 8"
Besoin de pièces de rechange :
Joints du kit de réparation, N° de produit 8881500878
N° de produit
8885300127 (SK46, raccord de rinçage des climatisations)
8881500878 (kit de réparation avec 4 joints)
CP
Prix
C
C
199,00
8,00
39
Kit d’adaptateurs de rinçage IV, 65 pièces
Jeu d’adaptateurs pour l’élimination des substances nuisibles
présentes dans le circuit de refroidissement
■ Ce kit comprend de nombreux adaptateurs pour détendeurs, compresseurs, etc.
■ Nettoie la climatisation avec des fluides frigorigènes sans qu’il soit nécessaire
d'utiliser du détergent
■ Idéal pour éliminer l’huile du système
■ Rinçage flexible grâce à diverses possibilités de raccordement
■ Fluide frigorigène recyclé par la station de charge et réutilisable
■ Aucun effet nuisible sur les joints et les composants
N° de produit
CP
Prix
C
359,00
Kit d'adaptateurs de rinçage V, 143 pièces
Pour raccords à joints toriques et coniques
■ Kit d’adaptateurs de rinçage universel
■ Le montage des différents raccords permet surtout l’utilisation de raccords à brides
■ Raccords multiples possibles
■ Livraison dans une mallette robuste en plastique
■ Conçu pour une utilisation en atelier
Contenu :
Mallette robuste pour l’utilisation en atelier, manuel d'utilisation abrégé illustré,
12 joints, matériel de fixation, différents adaptateurs
N° de produit
CP
Prix
C
295,00
Jeu de filtres à particules, 60 pièces
Le filtre capture les impuretés avant qu’elles n’endommagent le
compresseur
■ Idéal pour protéger le nouveau compresseur des particules, p. ex. après des
dommages sur le compresseur
■ Temps de montage réduit, ni tuyau à couper ni raccords de plomberie à insérer
■ Différentes dimensions pour différents systèmes de climatisation
Contenu :
60 filtres de 20 tailles différentes, SK47 avec kit d’outils
N° de produit
CP
8885300128 (SK47, ensemble de filtres à particules avec kit d’outils)
8885300129 (SK48, ensemble de filtres à particules sans kit d’outils)
8887300038 (filtres pour Audi A3, VW Golf V et VW Touran)
8887300019 (filtre à particules 22 mm)
8887300020 (filtre à particules 23 mm)
C
C
C
C
C
Prix
268,00
236,00
8,00
8,50
8,50
40
Recycle Guard / Contrôleur d’huile
Recycle Guard
R 134a
Pour éliminer les produits d’étanchéité des climatisations
e filtre Recycle Guard est activé pendant le processus de récupération du fluide
L
frigorigène entre la station de charge et la climatisation.
Elimine efficacement les produits d’étanchéité avant qu’ils atteignent la station
et ne l’endommagent.
Le filtre installé permet plusieurs utilisations.
Important
pour protéger
votre station de
charge de clima
tisation !
CONS
EIL
t
rne
Inte
Effet du produit d'étanchéité dans la
station de charge sans utilisation du
Recycle Guard
Support universel pour toutes
les stations de charge de
climatisation
N° de produit
8885200060 (Recycle Guard)
8880600008 (support universel)
Film d‘application Recycle Guard:
www.airconservice.fr/recycleguard
CP
Prix
C
C
C
306,00
31,00
59,00
R 134a
Contrôleur d’huile
1
2
3
Rouge foncé / noir
Surchauffe de l’huile, contrôler l’état du compresseur, rinçage de
l’huile nécessaire
Orange / jaune
Début de surchauffe de l’huile, contrôler l’état du compresseur,
rinçage de l’huile nécessaire
Jaune clair / blanc
Etat de l’huile OK
CONS
EIL
rnet
Inte
Film d‘application contrôleur d’huile:
www.airconservice.fr/controleur-d-huile
Contrôleur d’huile, manomètre 1 voie, flexible de service bleu, flexible de service
rouge, raccord de service rouge
N° de produit
8885100086 (contrôleur d’huile)
CP
Prix
C
253,00
Kit de rinçage hybride
41
Réservoir de rinçage spécial pour la série ASC
■ Certifié conforme SAE J 2843/2788/2843H
■ Convient pour ASC 1000, ASC 2000 et ASC 2500
■ Permet le nettoyage et le rinçage facile et entièrement automatique
de la station de charge pour une application hybride
■ Entretien de tous les véhicules hybrides
Contenu de la livraison Réservoir de rinçage, logiciel spécial, mode d'emploi
CONS
EIL
rnet
Inte
Film d‘application kit de rinçage hybride:
www.airconservice.fr/kit-de-rincage-hybride
N° de produit
8885200260 (kit de rinçage hybride pour ASC 1000)
8885200263 (kit USB et kit de rinçage pour ASC 3000)
CP
Prix
C
C
C
C
199,00
199,00
199,00
249,00
42
Récupération et évacuation
WAECO AIRCON SERVICE –
ÉVACUATION DES CLIMATISATIONS DE VÉHICULES
L’évacuation des climatisations de véhicules
Les
nécessite
volume d’air maximum de 3 litres seulement.
l’intervention
de
pompes
à
vide
adaptées aux besoins de ces climatisations.
Une évacuation trop rapide par des pompes à vide
avec un taux de refoulement trop grand fait geler
l’humidité résiduelle dans la climatisation et provoque
des dysfonctionnements.
climatisations
actuelles
disposent
d’un
Lors de l’évacuation, il ne circule que 3 litres d’air par
minute dans les coupleurs de service raccordés. Les
pompes à vide présentées ci-dessous sont parfaitement
adaptées aux exigences des différents systèmes de
climatisation.
R 134a
Manifold 4 voies
Utilisation universelle et mobile Manifold 4 voies
■ Utilisation universelle et mobile
■ Version de qualité raccordable sur 3/8» SAE
■ Utilisable pour : R 134a, R 404, R 407C, R 22
■ Manomètre catégorie 1
■ Sans amortissage
■ Ajustable par l'utilisateur
■ Avec regard de sécurité et suspension
■ Livraison sans flexibles
Nº de produit
8885100115 (manifold 4 voies)
CP
Prix
C
154,00
R 134a
Pompe à vide, 42 l / min
Pompe à vide pour climatisations de véhicules légers et de
véhicules utilitaires
Caractéristiques techniques
Puissance nominale 42 l / min
Vide final
0,5 mbar
Vitesse de rotation
2 850 tr / min
Capacité en huile
227 ml
Puissance
Dimensions
Poids
N° de produit
8885200005 (pompe à vide)
125 Watts
230 Volts / 50 Hz
95 x 184 x 279 mm
4,5 kg
CP
Prix
C
380,00
Pompe à vide, 132 l / min
R 134a
Pompe à vide très puissante pour les climatisations ayant un
volume de fluide frigorigène supérieur à 2 kg
Spécialement conçue pour les climatisations de bus.
Puissance nominale 132 l / min
Vide final
0,02 mbar
Vitesse de rotation
2 800 tr / min
Capacité en huile
400 ml
N° de produit
8885200256 (pompe à vide)
Puissance
Dimensions
Poids
330 Watts
230 Volts / 50 Hz
350 x 143 x 265 mm
11,2 kg
CP
Prix
C
510,00
Récupération et évacuation
43
Station de récupération de fluide frigorigène
Récupération automatique de fluide frigorigène
(R 12, R 22, R 134a, R 404a, R 413a (Isceon 49), R410a)
■ Récupération de fluide frigorigène, transvasement entre deux bouteilles de fluide
frigorigène, évacuation dans des bouteilles R spéciales
■ Auto-vidange automatique, plusieurs recyclages peuvent être réalisés en cours de
vidange
Puissance de récupération
Gaz : 16 kg / h, liquide : 22 kg / h
230 Volts / 50 Hz
Puissance
350 Watts
Expertise
TÜV / GS
Poids
12,6 kg
Contenu de la livraisonStation de récupération, flexibles de service rouges et
bleus avec soupape d’arrêt à boulet
N° de produit
(illustration similaire)
8885200059 (station de récupération)
CP
Prix
C
1024,50
Bouteille de fluide frigorigène 4,0 kg pour R 134a, R 404a et R 407c
Pour utilisation fixe en atelier
■ Construction robuste
■ Soutirage du fluide frigorigène sous forme liquide ou gazeuse
Contenu de la livraisonRéservoir de fluide frigorigène, soupape de sécurité,
manomètre
N° de produit
8885200101 (bouteille de fluide frigorigène)
CP
Prix
C
299,00
Balance de fluide frigorigène
Plateforme de pesée « Heavy-Duty » dans une mallette robuste
en plastique avec affichage séparé
■ Grand écran LCD avec commutation kg – lb – oz
■ Avec commande d’électrovanne pour charge précise
■ Plateforme de pesée 100 kg
■ Possibilité de récupération et charge par commande d’électrovanne
■ Possibilité de répétition du processus de charge
■ Commande d’électrovanne 220 V
■ Commande LCD 9 V sans alimentation secteur
accus. 9 Volts / 220 Volts
Poids maximum
110 kg
Dimensions (plateforme)
220 x 220 mm
N° de produit
8885100099 (balance pour fluide frigorigène)
CP
Prix
C
299,00
44
Technique de détection des fuites
TECHNIQUE DE DÉTECTION DES FUITES :
SIX MÉTHODES POUR DÉTECTER LES FUITES
Technique de détection de fuites par rayons UV
■ Un additif spécial, fluorescent, est ajouté au circuit du fluide frigorigène – par la station de charge de climatisation ou
manuellement. Sur quelques nouveaux dessiccateurs, il est déjà compris d'origine.
■ Si l'on éclaire ensuite les composants avec une lampe à rayons UV, on repère la fuite au travers des lunettes UV jaunes car elle
s'illumine clairement. Même à une distance assez importante et lorsque les moteurs sont couverts d'huile, on la détecte
nettement.
■ Contrairement à l'azote hydrogéné, la détection des fuites par rayons UV convient
également pour les petites fuites. Elle est même la seule méthode
permettant de trouver les fuites dues aux vibrations.
■ La détection des fuites par rayons UV a déjà été autorisée
pour les installations R 1234yf et CO2.
Les additifs correspondants sont disponibles.
Azote
■ Cette méthode crée une surpression à
l'azote ou une sous-pression par le vide
dans la climatisation.
■ La recherche de fuite par modification de
pression est surtout utile pour un premier
diagnostic, lorsque les climatisations
ne sont pas du tout étanches ou même
vides, car cela permet uniquement de
constater qu'il y a une fuite, mais
pas de savoir où.
■ Cette méthode n'est possible qu'avec
les stations de charge de climatisation qui
arrêtent automatiquement le processus lorsqu'il
est impossible de créer le vide (p. ex. toutes les stations
ASC de WAECO). Si le processus se poursuit sans message
d'erreur, vous pouvez être sûr que la climatisation ne fuit pas,
et la remplir sans prendre aucun risque. L'ordonnance de protection
contre les produits chimiques est ainsi respectée.
■ Ces deux méthodes (surpression par azote et sous-pression par le vide) peuvent être effectuées
avec l'ASC 2000RPA de WAECO.
Technique de détection des fuites
45
GAZ DE TYPE AZOTE HYDROGÉNÉ
■ L'azote hydrogéné est composé à 95 % d'azote et à 5 % d'hydrogène. La recherche des fuites fonctionne de manière
similaire à un appareil électronique de recherche des fuites. Cependant, l'utilisateur doit d'abord retirer le frigorigène du
climatiseur avant de verser le gaz dedans.
■ Cette méthode présente l'inconvénient d'être très longue (au bout de 15 minutes, l'hydrogène est presque complètement
diffusé et il faut procéder à un nouveau remplissage).
■ Autre inconvénient : la vérification s'effectue sur un climatiseur à l'arrêt. Les « fuites de vibration « avec le moteur en
marche ne peuvent pas être détectées. (Pour cela, il faudrait du fluide frigorigène dans le climatiseur. Mais celui-ci ne peut
être rempli de nouveau en raison de la fuite !) De plus, pour que la recherche des fuites à l'azote hydrogéné soit correcte,
il faut des conditions ambiantes constantes (p. ex. aucun courant d'air dans l'atelier).
Recherche électronique
■ Pour les appareils électroniques de recherche des
fuites, détecter des fuites minimes n'est pas un
problème. Mais l'utilisation correcte de la sonde est
pratiquement impossible ou du moins très laborieuse
dans certaines parties de la climatisation.
Contrôle du vide
■ Entièrement automatisé par des stations de
charge de climatisation modernes
Simple test des bulles
■ La recherche de fuites à l'aide de mousse, qu'on appelle « test des bulles », est
certes l'une des méthodes les plus anciennes de recherche, mais elle n'est
pratiquement plus utilisée car elle ne permet pas de trouver les fuites les plus
petites.
46
DÉTECTION DES FUITES : INDISPENSABLE !
SELON L’ORDONNANCE SUR LES PRODUITS CHIMIQUES
Le mythe de la climatisation sans entretien est
pour les climatisations modernes, qui contiennent net-
dépassé depuis longtemps. En tant qu’expert
tement moins de fluide frigorigène que la génération
de la climatisation, on sait aujourd’hui que
précédente.
pratiquement toute climatisation perd du fluide
Le remplissage de climatisations défectueuses est
frigorigène. Toutes les fuites ne sont pas la consé-
interdit par la loi, car le R 134a est considéré comme un
quence de ruptures de canalisation ou d’accidents. Le
produit nuisible pour l’environnement et le climat. Il est
fluide frigorigène s’échappe également de climatisa-
également dans l’intérêt du propriétaire du véhicule
tions totalement intactes, par le système de flexibles et
d’effectuer régulièrement une détection des fuites afin
de canalisations, de raccords vissés, de bagues d’étan-
de prévenir un dommage du compresseur. Mais
chéité, etc. Et cela a d’autant plus de conséquences
comment détecter les fuites ?
Il faut absolument veiller à la qualité lors du choix des
qui ne contient aucun solvant : TRACERLINE®. Utilisé
additifs UV ! Les additifs de mauvaise qualité attaquent les
correctement, cet additif est absolument sans danger pour les
joints de la climatisation et de la station de charge. De plus,
climatisations et les stations de charge. De nombreux
certains additifs UV contiennent des solvants qui altèrent la
constructeurs automobiles imposent cette méthode et
capacité lubrifiante de l’huile réfrigérante et peuvent causer
l’utilisation d’additifs de recherche des fuites d’une certaine
des dommages sur le compresseur. L’ajout de naphtaline aussi
qualité.
est dangereux, puisqu’elle fait gonfler les bagues d’étanchéité.
Il n’existe à ce jour qu’un seul additif UV conçu spécialement
pour être mélangé avec les huiles réfrigérantes et
Alors que les quantités de fluide frigorigène dans les climatisations
de véhicules sont de plus en plus réduites, la sensibilité des techniques de détection des fuites par rayons UV doit être améliorée.
TRACER® a développé une nouvelle technologie LED Tracerline
avec la série de lampes TP-8690. Cette nouvelle technologie présente l’avantage d’une réflexion fluorescente des additifs UV encore plus grande dans le spectre des couleurs visible par l’œil humain. Ce spectre de couleurs est représenté par le champ bleu
dans le schéma ci-dessus (A). Les anciennes lampes de détection
de fuites fonctionnent généralement à l’halogène. Elles ne peuvent
pas représenter l’ensemble du champ de réflexion visible par l’oeil
humain (voir aussi secteur B du schéma). La nouvelle technologie
LED de détection de fuites permet de réduire le temps de détection
et d’obtenir une meilleure précision du dépistage.
47
R 134a
Mallette de détection de fuites par rayons UV
Pour détecter les fuites sur les climatisations de véhicules à
fluide frigorigène R 134a et huile PAG
Certifiée
par le
constructeur
■ Mallette robuste en plastique en modèle résistant à l’huile PAG
■ Pompe manuelle et cartouches peuvent être rangées dans la mallette sans qu’il
soit nécessaire de les démonter
Contenu de la livraison : pompe manuelle, 2 cartouches de détection de fuites,
flexible de service à basse pression et adaptateur de soupape, lampe à rayons UV
pour la détection de fuites avec prise de raccordement allume-cigares, adaptateur
de batterie de voiture, lunettes de protection, GLO-AWAY (225 ml), panneaux de
signalisation Tracer (50 pièces)
N° de produit
illustration similaire
8885300072 (mallette de détection des fuites)
CP
Prix
C
429,00
R 134a
Mallette avec lampe à rayons UV et à lumière bleue
Développée spécialement pour toutes les stations de charge
avec injection de colorant de détection de fuite de série
■ Lampe à rayons UV puissante (50 Watts, 12 Volts)
■ Puissance : 5 000 µW / cm2
Lampe à rayons UV de 50 Watts pour la détection de fuites avec câbles de
raccordement à la batterie, flacon rechargeable de 236 ml pour toutes les stations
de recyclage avec gestion d’additif UV intégrée. Contenu suffisant pour environ
24 utilisations sur les véhicules légers, lunettes de protection anti-UV, plaques de
signalisation du TRACER® (24 plaques)
N° de produit
TP-1151 (mallette de détection de fuites)
CP
Prix
C
139,00
R 134a
Mallette de détection de fuites par LED
Développée spécialement pour toutes les stations de charge
avec injection de colorant de détection de fuite de série
■ Lampe LED à rayons UV puissante (50 Watts, 12 Volts)
■ Puissance : 5 000 µW / cm2
Lampe à rayons UV de 50 Watts pour la détection de fuites avec câbles de
raccordement à la batterie, flacon rechargeable (236 ml) pour toutes les stations
de recyclage avec gestion d’additif UV intégrée. Environ 24 utilisations sur les
véhicules légers, lunettes de protection anti-UV, plaques de signalisation du
TRACER® (24 plaques)
N° de produit
TP-8651 (mallette de détection de fuites par LED)
CP
Prix
C
123,00
48
Lampe LED à rayons UV et à lumière bleue
■
■
■
■
■
T
ension de fonctionnement : 12 Volts, pour un raccordement direct à l’allume-cigares
Adaptateur pour le raccordement direct à la batterie du véhicule
Rendement lumineux élevé permettant une bonne détection des fuites
Pas de préchauffage, immédiatement opérationnelle !
Câble de raccordement de 5,5 m de long
Lampe à rayons UV, lunettes de protection, adaptateur
8885300115 : Livraison dans une mallette en plastique robuste
N° de produit
8885300115
TP-8690X (lampe LED à rayons UV et à lumière bleue)
8885300115 (SK18/2, jeu de lampes pour la recherche des fuites)
CP
Prix
C
C
172,00
248,00
■ Modèle sans fil
■ Batterie NiMh rechargeable
■ Rendement lumineux très élevé
■ Technologie LED spéciale, 10 fois plus lumineuse que les lampes LED standard
■ Détection des fuites même de très loin (jusqu’à 6 m)
■ 6 heures d’autonomie après rechargement
■ Compatible avec tous les additifs de détection de fuites
Lampe sur batterie à rayons UV, lunettes de protection UV, chargeur
N° de produit
TP-8690/F (lampe LED à rayons UV et à lumière bleue)
CP
Prix
C
167,00
Lampe LED bâton à rayons UV et à lumière bleue
Idéale pour un premier contrôle lors de la prise en charge du
véhicule
■ Modèle compact et sans fil
■ Extra léger
■ Rendement lumineux élevé
■ Batterie fonctionnant avec 3 piles AA
■ Installation simple
■ Durée de vie de l’agent lumineux jusqu’à 100 000 h
Lampe à rayons UV, lunettes de protection UV
N° de produit
TP-8640CS (lampe LED bâton à rayons UV et à lumière bleue)
CP
Prix
C
75,00
49
PROTÉGEZ VOTRE STATION DE CHARGE
DE CLIMATISATION
ET LES CLIMATISATIONS DE VOS CLIENTS !
Les additifs UV de détection de fuites ont fait leurs
Les additifs spéciaux de détection des fuites TRACER®
preuves à l'échelle mondiale car ils sont rapides et
sont déjà autorisés pour les nouveaux fluides frigori-
simples à utiliser et permettent une détection des fuites
gènes comme le CO2 et le R 1234yf.
d'une grande précision et peu coûteuse.
Les produits TRACER® contiennent 10 fois plus de
Mais attention ! Des produits de mauvaise qualité
colorants que d'autres additifs UV. Cela augmente
peuvent attaquer les joints de la climatisation et de la
nettement la probabilité de trouver les fuites, même les
station de charge. De plus, les additifs de détection de
plus petites.
fuites peuvent contenir des solvants qui altèrent la
capacité lubrifiante de l'huile réfrigérante dans le circuit.
Veillez donc à acheter des additifs de grande
qualité !
Il n'existe actuellement qu'un seul additif UV qui ne
Agréé par les
constructeurs
contient aucun solvant, se distingue par une grande
intensité
lumineuse
et
qui
peut
être
utilisé
en
combinaison avec des huiles réfrigérantes (PAG, huile
minérale, Ester) de bonne qualité : TRACER®. Utilisé
correctement, cet additif est absolument sans danger
pour toutes les climatisations et les stations de charge.
Les additifs TRACER® (à droite) contiennent
10 fois plus de colorants que d’autres additifs UV (à gauche)
R 134a
Bouteilles de TRACER®
Pour installations de refroidissement et de climatisation
R 134a / huile PAG
TP-3820-0008
■ Flacon rechargeable pour tous les appareils de climatisation avec gestion intégrée
d’additif UV
■ Possibilité d’utiliser des doses individuelles à tout moment
■ Lorsque le système est vidé, l’additif (TP-3820-0301) est simplement versé dans
les composants à changer, p. ex. dans le dessiccateur
Certifié
par le
constructeur
N° de produit
TP-3820-0016
TP-3820-0301
CP
TP-3820-0016 (flacon rechargeable de 475 ml, environ
50 utilisations sur voiture)
TP-3820-0008 (flacon rechargeable 236 ml, environ
25 utilisations sur voiture)
TP-3820-0301 (lot de 3 flacons, pour 4 utilisations sur voiture)
Prix
C 109,00
C
C
59,00
35,00
R 134a
Additif UV TRACER® (dans un récipient breveté)
Pour la série ASC et les appareils d’autres constructeurs
Certifié
par le
constructeur
■ Additif UV TRACER® pour environ 71 utilisations en liaison avec les
AirConServiceCenters
■ Préconisé par les principaux constructeurs
Accessoires
4440600026 (Adaptateur)
N° de produitCP
Prix
TP-3820-500 (additifs UV TRACER®, contenu : 500 ml)
C
124,00
50
Technique de recherche des fuites par rayons UV pour R 134a
R 134a
Bâtonnets TRACER®
Pour systèmes de refroidissement et de climatisation
■ Après une réparation normale, intégrez le bâtonnet de TRACER® dans le flux de
fluide frigorigène lors de la charge
■ Un bâtonnet est dosé exactement pour la quantité de fluide frigorigène d’une
climatisation de véhicule
Certifiés
par le
constructeur
N° de produit
CP
Prix
C
C
29,00
29,00
TP-3860-0601 (pour R 134a avec huile PAG, lot de 6 pièces)
TP-3870-0601 (pour R 134a avec huile Ester, lot de 6 pièces)
Cartouche TRACER® pour environ 14 utilisations sur les véhicules légers
R 134a
■ Pour l’ajout d’additif dans une installation pleine à l’aide de la pompe
manuelle TP-9848
■ Pour la préparation d’une réparation, lorsque le client ne peut pas laisser
son véhicule à l’atelier
■ Utilisable pour le fluide frigorigène R 134a combiné à l’huile PAG
Certifiés
par le
constructeur
Type de véhicule Quantité de fluide frigorigène
Applications
Véhicule léger
Jusqu’à 0,9 kg
14
Camionnettes / petits poids lourds
0,9 à 2,2 kg
7
N° de produit
TP-9860-0301 (lot de 3 pièces)
CP
Prix
C
67,50
R 134a
Cartouche TRACER® pour environ 34 utilisations sur les véhicules légers
■ Pour l’ajout d’additif dans une installation pleine à l’aide de la pompe
manuelle TP-9741
■ Pour la préparation d’une réparation, lorsque le client ne peut pas laisser
son véhicule à l’atelier
■ Utilisable pour le fluide frigorigène R 134a combiné à l’huile PAG
Type de véhicule Quantité de fluide frigorigène
Applications
Véhicule léger
Jusqu’à 0,9 kg
34
Camionnettes / petits poids lourds
0,9 à 2,2 kg
17
N° de produit
TP-9760-0304 (lot de 3 pièces)
CP
Prix
C
119,00
R 134a
Colorants TRACER®
Pour huile moteur, huile pour boîte de vitesses ou pour
direction assistée, carburant, eau de refroidissement
■ Utilisable en cas de pertes d’eau de refroidissement, de fuites d’huile ou
d’odeurs de gazole
■ Incorporer simplement l’additif dans le circuit. Les bouteilles refermables vous
permettent de prélever à tout moment la quantité voulue
N° de produit
TP-3400-0601 (lot de 6 pièces, pour huiles et carburants)
TP-3900-0601 (lot de 6 pièces, pour eau de refroidissement)
CP
Prix
C
C
39,00
29,00
Technique de recherche des fuites par rayons UV pour R 134a
51
TRACER® GLO-AWAY
Détergent pour éliminer les additifs de détection de fuites
■ Pour le nettoyage des emplacements de fuites après réparation
■ Elimine les traces dans le compartiment moteur / au niveau des raccords de service
■ Pour tous les additifs de détection de fuites TRACER®
N° de produit
TP-9000-0008 (contenu 225 ml, spray)
TP-9000-0016 (contenu 450 ml, flacon rechargeable)
CP
Prix
C
C
12,00
9,50
Pompe manuelle pour la charge d’additifs de détection de fuites
R 134a
Pour la charge d’additifs de détection de fuites TRACER® sur le
côté de l’aspiration sur les climatisations chargées avec du R 134a
■ Possibilité d’un dosage précis grâce à un ajustement à tige
■ Vanne de sécurité intégrée contre la surpression
■ Pour cartouche TP-9860-0301
Flexible de service basse pression avec raccord de service pour climatisation R 134a,
2 cartouches d’additif, adaptateur pour l’aération, piston à main et autocollant d’indication
Accessoires
Tige de rechange, n° de produit 123195
N° de produit
TP-9848 (pompe manuelle)
9103500683 (tige de rechange)
CP
Prix
C
C
83,00
81,00
R 134a
Pompe manuelle pour la charge d’additifs de détection de fuites
Pour la charge d’additifs de détection de fuites TRACER® sur le
côté de l’aspiration sur les climatisations chargées avec du R 134a
■ Possibilité d’un dosage précis grâce à un ajustement à tige
■ Vanne de sécurité intégrée contre la surpression
■ Pour cartouche TP-9760-0304
Flexible de service basse pression avec raccord rapide pour climatisation R 134a,
1 cartouche d’additif, adaptateur pour l’aération, piston à main et autocollant d’indication
N° de produitCP
Prix
TP-9741 (pompe manuelle)
C
110,00
Gants de protection / Lunettes transparentes standard / Lunettes de protection UV
Gants de protection pour fluide frigorigène et additif UV
Lunettes transparentes standard pour fluide frigorigène
Lunettes de protection anti-UV pour la détection de fuites
N° de produit
8885400065 (gants de protection)
8885400066 (lunettes transparentes standard)
TP-9940 (lunettes de protection anti-UV pour la détection de fuites)
CP
Prix
C
C
C
5,00
10,00
18,00
52
Technique de détection des fuites à l’azote
Appareil de contrôle de pression et d’étanchéité à l’azote
R 134a
Pour contrôler les évaporateurs de climatisations
et les climatisations complètes sans les démonter
■ Bloc manomètre avec vanne d’aération et valves de sûreté, 36 bars de pression d’ouverture
■ Détendeur d’azote réglable de 0 à 35 bars
■ Manomètre de contrôle 0 à 40 bars, résolution d’1 bar, classe 1.0
Contenu : détendeur, raccord rapide de service, flexible de service pour côté basse
pression d’1,8 m, adaptateur 1/4" SAE x 1/2" ACME, chariot pour bouteilles avec
bloc manomètre
Certifiée par
le constructeur
du véhicule
N° de produit
CP
Prix
8885400092 (appareil de contrôle de pression et d’étanchéité) C1029,00
C
81,00
8885400124 (kit d’extension pour côté HP)
8885400165 (kit d’extension pour R 1234yf)
C
199,60
Appareil transportable de contrôle d’étanchéité à l’azote
R 134a
Appareil compact, portable – conçu pour les mesures d’azote en
utilisation mobile
NOUVEAU
■ Montage fixe dans un cadre robuste en acier
■ Idéal pour les interventions externes de maintenance sur les véhicules de chantier,
les véhicules de terrassement et autres véhicules spéciaux
Grand manomètre classification 1.0, bloc d’aluminium avec soupape de sécurité,
flexible de service 1,8 m avec couplage BP, SANS détendeur
N° de produit
CP
8885400297 (appareil de test d’étanchéité à l’azote, transportable)C
Prix
840,00
R 134a
Pour l’injection contrôlée et sûre d’azote dans un système de
climatisation (test de surpression)
■ Réglable entre 0 et 35 bars, pour permettre aussi un cycle de rinçage
■ Modèle grande qualité
Détendeur, raccord de service, flexible de service pour côté basse pression d’1,8 m,
adaptateur 1 / 4" SAE x 1 / 2" ACME, manomètres
Certifié
par le
constructeur
N° de produit
8885400058 (détendeur d’azote)
CP
Prix
C
265,00
R 134a
Pour l’injection contrôlée et sûre d’azote dans un système de
climatisation (test de surpression)
■ Réglable entre 0 et 20 bars, idéal pour la vérification de la climatisation
(§ 5 de l’ordonnance sur les produits chimiques)
Kit de flexibles, pour le raccordement en toute sécurité à la climatisation du
véhicule
Contenu de la livraison : raccord rapide de service, flexible de service pour côté
basse pression d’1,8 m, adaptateur 1 / 4" SAE x 1 / 2" ACME, manomètres
N° de produit
Kit de flexibles
8885400135 (détendeur d’azote)
8885400136 (jeu de flexibles pour détendeur d’azote)
CP
Prix
C
C
103,00
59,00
Technique de détection des fuites à l’azote
53
Détecteur électronique de fuites R 134a / Fuite référence R 134a
Détecte les concentrations de fluide frigorigène dans l’air
ambiant
■ Réagit uniquement au fluide frigorigène R 134a, aucune interférence due à des
gaz étrangers (émanations de plastique) et à des mouvements de l’air
■ Sonde à col de cygne pour les emplacements difficiles d’accès
■ Sensibilité jusqu’à 5 g / an
Données techniques
Tension d’alimentation
Durée de vie du capteur
Longueur du capteur
Dimensions / poids
Batterie
3 Volts
Environ 100 h
420 mm
270 x 65 x 65 mm / 580 g (batterie comprise)
2xD
N° de produit
TP-9360 (détecteur de fuites de R 134a)
123802 (capteur)
123803 (filtres, lot de 20 pièces)
CP
Prix
C
C
C
275,00
99,00
57,00
Fuite référence R 134a – Pour tester le fonctionnement et la sensibilité des
appareils électroniques de détection des fuites
■ Source de fuite R 134a constante
■ Utilisable avec tous les appareils électroniques de détection des fuites de fluide
frigorigène
Données techniques
Taux de rejet
5 g / an
N° de produit
8885100095 (fuite référence)
CP
Prix
C
135,00
Détecteur de fuites de différents gaz
Électronique des capteurs commandée par microprocesseur,
avec reconnaissance de signal à plusieurs canaux
■L
a sensibilité reste constante pendant toute la durée de vie du capteur
■ Réglage supplémentaire pour environnements fortement contaminés
(p. ex. compartiment moteur)
■ Correspond à toutes les normes internationales en vigueur pour les applications
sur les véhicules :
SAE J2913 pour R 1234yf, SAE J2791 pour R 134a, EN14624:2005. Détecte tous
les frigorigènes et mélanges contenant du CFC et du HCFC ainsi que le SF6.
NOUVEAU
N° de produit
CP
Prix
8885100124 (détecteur de fuites de différents gaz)
106
450,00
Chariot pour bouteilles
Spray de détection de fuites
Pour le transport et le sto
ckage en toute sécurité
des bouteilles de 10 litres
Détection de fuites par la
formation de mousse aux
endroits non étanches du
circuit de refroidissement
■C
hariot pour bouteilles robuste
et maniable
■ Avec logement pour flexibles
■ Casier de rangement intégré
pour accessoires
N° de produit
8885400057 (chariot pour bouteilles)
CP
Prix
C
145,00
■ Idéal pour un contrôle rapide des
fuites grossières
(p. ex. points de vissage, de
pression, etc.), Manipulation
facile
N° de produit
8887300018 (500 ml)
CP
Prix
C
16,00
54
Technique de détection des fuites pour véhicules hybrides
MAINTENANCE DES
VÉHICULES HYBRIDES –
100 % PROPRE ET SÛR
CONSEIL
r
e
eli
t
A
électrovannes et les flexibles de maintenance
Le marché propose de nombreux appareils contiennent toujours des résidus d’huile qui
pour l’entretien des climatisations disposant peuvent provoquer des mélanges et, en fin de
d’une option hybride. Mais tous ne fonction- compte, des hautes tensions représentant un
nent pas vraiment proprement, loin de là. Et danger de mort.
pourtant, les professionnels sont unanimes :
lors du changement de système entre des C’est comme si on essayait de nettoyer un
types d’huiles différents, le système complet verre taché d’huile en le remplissant d’eau.
doit être soigneusement nettoyé.
C’est tout à fait différent si on fait passer une
Aucun problème pour les marques allemandes !
Mais que signifie exactement « soigneusement » ? La norme SAE J2843 H prescrit une
contamination maximale par de l’huile externe
de 0,1 % sur le volume total d’huile. Pour un
volume de 150 ml d’huile PAG, cela représente
0,15 ml. (pour comparaison : une goutte d’huile
correspond à 1 ml environ.)
Il ne suffit donc pas – comme c’est le cas sur
certains appareils – de raccorder simplement
les flexibles de maintenance et d’inonder la
climatisation de frigorigène. Les conduites, les
R 134a
grande quantité d’eau sous pression dans le
verre – comme avec un nettoyeur à haute pression. Le concept hybride de Dometic WAECO
fonctionne selon un principe similaire. Pour ce
faire, un conteneur de rinçage supplémentaire
est installé et placé sous vide. Le frigorigène
nécessaire au nettoyage des composants internes passe dans le système à plusieurs reprises,
sous haute pression et dans différentes directions, afin de le rincer. Le résultat : les flexibles
de maintenance, les électrovannes, etc. sont
propres à pratiquement 100 %.
Gants isolants pour haute tension R 134a
Réservoir de rinçage
spécial pour la série ASC
Gants isolants de
protection contre la
haute tension
■ voir page 41
N° de produit
CP
8885200263 (kit USB et kit de rinçage pour ASC 3000)
■ Conformes aux normes EN
60903 et CE 0333
■ Pour un travail professionnel et
sûr sur les véhicules hybrides
■ Livraison dans un emballage de
sécurité, étanche à la lumière
Prix
C 199,00
C 199,00
C 199,00
C249,00
N° de produit
CP
Prix
8885400173 (Gants isolants pour haute tension)
C44,00
55
TRACER® pour hybride
R 134a
Kit de remplissage d’additif UV pour véhicules hybrides
■ La résistance d’isolement de l’huile de compresseur ne diminue pas
■ Stockage à l’abri de la lumière des huiles spéciales POE dans des sacs opaques
en aluminium
N° de produit
CP
Prix
TP-3812 (kit de remplissage d’additif UV pour véhicules hybrides)C 73,00
Huile de compresseur
R 134a
Huile de compresseur Denso ND 11
■ Huile de compresseur spéciale pour application hybrides haute tension
N° de produit
CP
Prix
8887200035 (huile de compresseur Denso ND 11, 100 ml)C 90,00
Injecteur d'huile
R 134a
Injecteur pour charge manuelle d'huiles et/ou d'additifs UV
■ Injecteur d'huile pour charge manuelle, p. ex. d'huiles et/ou d'additifs UV
■ Utilisation simple et version robuste, adaptée pour l'atelier
■ Avec graduation en ml et oz, pour l'huile et graduation spéciale pour l'additif
■ Avec flexible et raccords (R 134a et R 1234yf), permettant une
utilisation pour différents fluides frigorigènes et huiles
■ Regard avec protection supplémentaire contre l'éclatement, pour une sécurité
accrue
■ Idéal pour les utilisations hybrides, dans la mesure où le mélange d'huile n'est pas
autorisé (SAE J2843H)
Nº de produitCP
Prix
8885300132 (injecteur d'huile)
C
252,00
R 134a
Contenu 120 ml
■ Remplissage sûr et contrôlé de l’huile POE spéciale grâce à une technique
éprouvée
■ Pas de confusion possible des sortes d’huile
■ Stockage sûr et propre des huiles
■ Pas de mélange avec d’autres huiles de compresseur
N° de produit
TP-9772 (kit de démarrage huile hybride, 120 ml)
TP-9775-0104 (cartouche de rechange, 120ml)
CP
Prix
C
C
119,00
25,00
56
NETTOYAGE DES CLIMATISATIONS
DE L'AIR FRAIS ET SAIN DANS LA VOITURE
Il est possible d’éliminer efficacement et sans effort les
Parfaitement adapté à l’atelier : avec bâti en inox, filtre
micro-organismes nuisibles pour la santé des climatisa
d’admission IEC pour l’alimentation en énergie et un
tions de véhicules. Ou encore les odeurs désagréables
code de programmes commandé par puce. Il permet
(fumée de cigarette, odeur d’animaux, etc.) de l’habi-
l'atomisation jusqu’à 400 ml de liquide nettoyant, per-
tacle du véhicule. Jusqu’à présent, le Refresh-o-mat, le
mettant ainsi la désinfection durable des climatisations
atomiseur à ultrasons de WAECO, était le seul à fournir
de grande taille des bus ou poids lourds. Et, grâce au kit
ces prestations. Il est désormais assisté d’un modèle
d’adaptation disponible en accessoire, il est même
haute résistance pour les utilisations professionnelles.
possible de nettoyer les conduits d’aspiration de l’air.
57
Atomiseur à ultrasons Refresh-o-mat HD
Pour l’atelier professionnel :
les ultrasons contre les bactéries et les mauvaises odeurs
■ Bâti robuste en inox
■ Transformateur intégré
■ Vaporisation jusqu’à 400 ml de liquide nettoyant (convient également pour les
grands véhicules comme les bus p. ex.)
Données techniques
Alimentation électrique :
230 Volts AC / 50 Hz
Puissance de vaporisation : Environ 383 l / h
Dimensions (L x h x l) :
150 x 280 x 400 mm (avec tube d’évacuation)
Accessoires en option :
Kit d’adaptation pour la vaporisation
des canaux d’aspiration de l’air
N° de produit
8885300096 (Refresh-o-mat HD)
8885300097 (jeu de flexibles)
CP
Prix
C
C
395,00
36,00
Nettoyant de climatisation AirCon Refresh
Nettoyant de climatisation pour le Refresh-o-mat
Astuce
pour écono
miser : pack
doseur
100 ml !
■ Idéal pour nettoyer et entretenir les climatisations
■ Elimine les champignons, bactéries et autres micro-organismes
nuisibles présents dans l’évaporateur, les conduits d’aération
et les écoulements d’eau de condensation
■ Idéal pour prévenir l’apparition d’odeurs
■ S’adapte aussi sur les appareils d’autres constructeurs
■ Egalement disponible en packs doseurs pratiques : vous
pouvez ainsi être sûr que seule la quantité d’azote
nécessaire est utilisée. Cela permet d’économiser du
matériel et donc de l’argent !
* La norme EN 1040 indique que le produit agit en détruisant des
bactéries de test en un temps donné et avec une concentration
de produit non dilué.
Efficacité contrôlée selon la
norme EN 1040*
N° de produit
8887400008 (1 litre, pour environ 10 utilisations)
8887400016 (1
00 ml, lot de 20 pièces, prix par utilisation : 6,20)
CP
Prix
C
C
57,00
124,00
58
NETTOYAGE PROFESSIONNEL DE L'HABITACLE
CONTRE LES BACTÉRIES ET LES MAUVAISES ODEURS
Pendant la remise à neuf des véhicules d'occasion, ou
les mauvaises odeurs à l'ozone est une alternative
le nettoyage professionnel des véhicules de la clientèle,
efficace aux désinfectants habituels. Elle agit également
il est fréquent de rencontrer des odeurs tenaces. Un
sur
générateur
bactériennes et virales devenues résistantes aux
d'ozone peut apporter un remède
les
spores
de
champignon
et
les
souches
efficace, sans produits chimiques ou résidus nocifs.
produits chimiques.
L'appareil pratique transforme l'oxygène en ozone,
Le WAECO Refresh-o-mat a fait ses preuves
lequel est ensuite acheminé par un flexible dans le canal
pour neutraliser les odeurs dans l'habitacle des
de ventilation du véhicule. L'ozone est un composé
véhicules. Le vaporisateur à ultrasons est disponible
hautement réactif dont la molécule est formée de trois
en deux versions : comme appareil compact dans
atomes d'oxygène. Il possède la propriété d'oxyder les
une mallette pratique ou comme version heavy
substances organiques. La réaction neutralise les
duty dans un boîtier robuste en acier inoxydable.
bactéries,
champignons,
virus
et
autres
micro-
organismes, et élimine ainsi la cause des mauvaises
odeurs. Il ne reste que de l'oxygène pur. La lutte contre
Générateur d’ozone
Elimine efficacement les mauvaises odeurs par oxydation
à l’ozone
■ Convient à la lutte contre les mauvaises odeurs dans les véhicules et autres
espaces clos
■ Elimine efficacement les odeurs intenses (par ex. nicotine, moisissure et odeurs
animales, acide lactique, vomissement, diesel ou fuel)
■ Appareil compact dans un boîtier compact en acier inoxydable
■ Livraison avec flexible d’acheminement de l’ozone dans le canal de ventilation
■ Raccordement à la batterie du véhicule par fiche pour allume-cigares 12 Volts et
adaptateur
Raccordement électrique :12 Volts
Puissance de brouillage : env. 500 mg/h
Contenu :
Générateur d’ozone, câble pour allume-cigares 12 Volts, adaptateur, tuyau d’évacuation
N° de produit
8885300105 (générateur d’ozone)
CP
Prix
C
369,00
59
Atomiseur à ultrasons Refresh-o-mat HD
Pour l’atelier professionnel :
les ultrasons contre les bactéries et les mauvaises odeurs
■ Bâti robuste en inox
■ Transformateur intégré
■ Vaporisation jusqu’à 400 ml de liquide nettoyant (convient également pour les
grands véhicules comme les bus p. ex.)
Données techniques
Puissance de vaporisation : Environ 383 l / h
150 x 280 x 400 mm (avec tube d’évacuation)
Accessoires en option :
Kit d’adaptation pour la vaporisation
des canaux d’aspiration de l’air
N° de produit
8885300096 (Refresh-o-mat HD)
8885300097 (jeu de flexibles)
CP
Prix
C
C
395,00
36,00
Atomiseur à ultrasons Refresh-o-mat
Nettoyage des climatisations et neutralisation des odeurs dans
l’habitacle
Données techniques
Tension d’entrée :
24 Volts AC
138 x 310 x 285 mm
Refresh-o-mat, mallette de grande qualité, bloc d’alimentation, flexible
N° de produit
8885300082 (Refresh-o-mat)
CP
Prix
C
165,00
Produit de neutralisation des mauvaises odeurs Car Refresh
Produit de neutralisation des mauvaises odeurs pour le
Refresh-o-mat
Astuce pour
économiser :
pack doseur
100 ml !
■ Idéal pour éliminer les odeurs tenaces dans l’habitacle : odeurs de cigarettes,
de plastique, d’animaux, etc.
■ Transformation chimique offrant une désodorisation durable : il ne s’agit pas
simplement de couvrir les mauvaises odeurs avec du parfum
■ S’adapte aussi sur les appareils d’autres constructeurs
■ Egalement disponible en packs doseurs pratiques : vous pouvez ainsi être sûr
que seule la quantité d’azote nécessaire est utilisée. Cela permet d’économiser
du matériel et donc de l’argent !
N° de produitCP
Prix
8887400009 (1 litre, pour environ 10 utilisations)
8887400015 (100 ml, lot de 20 pièces, prix par utilisation : 7,45)
C
C
62,00
149,00
60
Technique de mesure
Thermomètre digital LCD
Pour la mesure exacte des températures de l’air
■ Affichage digital très grand, bonne lisibilité
■ Long capteur (213 mm), grande précision de mesure
Données techniques
Plage de mesure –50 °C à +150 °C
Résolution
± 0,1 °C
Précision
± 1 °C dans la plage de –30 °C à +150 °C
Température de
fonctionnement
–10 °C à +50 °C (bâtis plastique)
N° de produit
8885100072 (Thermomètre digital LCD)
CP
Prix
C
32,00
Thermomètre digital de poche
Pour le contrôle des climatisations de véhicules à la réception
■ Modèle extrêmement compact permettant de mesurer la température de l’air de
sortie directement au niveau des bouches d'aération centrales
■ Bonne lisibilité
Données techniques
Précision
1 °C
N° de produit
8885100059 (Thermomètre digital de poche)
CP
Prix
C
19,00
Thermomètre infrarouge avec pointeur laser
Mesure de la température sans contact pour le secteur
automobile
■ Idéal pour déterminer la température de l’air au niveau des bouches d'aération
■ Contrôle rapide des températures à la surface du condenseur ou au niveau de
l’échangeur thermique
■ Pointeur laser intégré pour un positionnement exact du rayon de mesure –
mesures exactes même à une grande distance
Données techniques
Précision
2 %
N° de produit
8885100062 (Thermomètre infrarouge avec pointeur laser)
Manomètre numérique
CP
Prix
C
69,00
Manomètre (côté basse pression)
Manomètre numérique
avec fonctionnement sur
piles et fonctionnement
solaire
Pour la mesure de la pres
sion de la climatisation
■ Pour un diagnostic rapide à la
réception directe
■ Boîtier extérieur de grande qualité
avec protection contre les chocs
■ Revêtement antidérapant pour
utilisation professionnelle en
atelier
■ Plage de mesure : 0,2 – 7 bars
■ Précision : +/- 1,5 %
■ Écran LCD ¼"
■ Affichage en PSI, Bar, kg/cm³
ou KPa
N° de produitCP
Prix
N° de produitCP
Prix
8885100120 (manomètre numérique)
C
19,00
8885100096 (manomètre)
C
25,00
Outillage et accessoires
61
LES INDISPENSABLES
POUR UN TRAVAIL PARFAIT
Raccord rapide (voir page 62)
Gammes (à partir de la page 68)
L’espace dans le compartiment moteur des véhicules est souvent
Dans le cadre des réparations de climatisations, il faut souvent
limité. Aussi, les constructeurs automobiles placent-ils les
changer de petites pièces telles que des obus de valve ou des
éléments du système de climatisation dans des emplacements
joints toriques. Pour avoir une bonne vue d’ensemble de ces pe-
cachés. Sur certains modèles (par exemple, BMW série 5, Ford,
tites pièces, il est nécessaire d’avoir un système de stockage bien
Volvo, Mercedes-Benz SLK), le raccord de service côté haute
étudié disposant de rangements spécifiques. Toutes les petites
pression se trouve au niveau de la béquille. Un coupleur de ser-
pièces sont rangées de manière claire dans des casiers métalli-
vice normal ne pourrait pas l’atteindre. L’AirConService de
ques et classées selon leur fonctionnalité. La gamme des petites
WAECO a donc développé un outil d’entretien adapté qui permet
pièces va du bouchon d’étanchéité, qui empêche que l’humidité
d’atteindre facilement le raccord.
et les corps étrangers pénètrent dans la climatisation jusqu’aux
kits de joints toriques spécifiques pour les climatisations d’origine
Kit de réparation Spring Lock (voir page 62)
ou de seconde monte.
Les climatisations installées d’origine, particulièrement celles de
Ford, VW et Opel, disposent de raccords enfichables qui permettent un montage très rapide des conduites de fluide frigorigène. Ces coupleurs ne peuvent être desserrés qu’avec un outil
spécial. Pour vous les procurer, adressez-vous à WAECO !
Thermomètre double pour diagnostic
Pour le diagnostic de climatisations à deux zones
NOUVEAU
■
■
■
■
Idéal pour déterminer la température de l’air au niveau des buses de sortie d’air
Thermomètre numérique à 2 capteurs et support à ventouse pour le pare-brise
Capteurs : 3 m de long
Mesure et affichage de la température minimale, maximale et moyenne
Écran
Unité de température
Batterie
Température de fonctionnement
Plage de mesure
double, avec affichage LCD à 5 caractères
°C, °F, °K
9V
5 °C à 40 °C, avec une humidité de l’air de 80 %
de -200 °C à +1050 °C
N° de produitCP
Prix
8885100127 (thermomètre double diagnostic)
C
99,50
Capteur de surface
Plage de mesure
de -50 °C à +400 °C
Capteur de surface
Sonde de température
Plage de mesure
de -50 °C à +700 °C
N° de produitCP
Prix
Sonde de température
8885100128 (capteur de surface)
C
29,50
8885100129 (sonde de température)
C
29,50
62
Outillage
Raccord rapide d‘entretien HP
R 134a
Pour les raccords bas
■ Convient pour BMW E60 et autres ; Volvo S80, S60 et modèles plus récents ;
Mercedes classe M ; tous les modèles Chrysler (USA) et tous les véhicules
asiatiques
N° de produit
CP
Prix
C
59,00
8885400227 (raccord de service)
R 134a
Raccord rapide d‘entretien BP
Pour les raccords bas
■ Convient pour la Jaguar XJ (nouvelle) et tous les véhicules asiatiques
N° de produit
CP
C59,00
8885400228 (raccord rapide d’entretien)
Raccord de service HP
Certifié
par le
constructeur
N° de produit
R 134a
Prix
C
23,00
R 134a
Raccord de service HP
Pour raccorder les
stations de charge de
climatisation au raccord
haute pression du véhicule
sur la SLK (R171)
CP
Prix
Raccord de service
spécial pour les différents
véhicules Renault, par
exemple Laguna
N° de produit
CP
Prix
C
18,00
R 134a
Kit de démontage Spring Lock, 8 pièces
Permet l’entretien des raccordements Spring lock
■ Les raccordements Spring lock peuvent être débranchés pour assurer une
sécurité anti-fuite durable
■ Utilisable pour les véhicules Audi, VW, Citroën, Chrysler, Ford, Hyundai, Peugeot,
PSA, Renault, Opel, GM, Vauxhall, Seat et Skoda
Kit de démontage (livrable aussi séparément) pour
raccordements Spring Lock (ne convient pas aux véhicules
GM, Opel et Vauxhall)
N° de produit
8885300126 (SK44, kit de démontage Spring Lock)
8885300044 (kit de démontage)
CP
Prix
C
C
49,00
17,00
Outillage
63
Outils de taraudage pour filetage métrique, 9 pièces
Outil de taraudage pour filetage métrique
■ Utilisable pour les filetages internes et externes de dimensions :
filetages interne et externe M14x1,5, filetages interne et externe M16x1,5,
filetages interne et externe M27x1,5, filetages interne et externe M28x1,5
Contenu :
8 filières (deux faces), 1 rallonge
N° de produit
CP
Prix
C
84,00
CP
Prix
C
75,00
8885300123 (SK41, outil de taraudage)
Outils de taraudage pour filetage en pouces, 6 pièces
Outil de taraudage pour filetage en pouces
■ Utilisable pour les filetages internes et externes de dimensions :
5/8" UNF, 3/4" UNF, 7/8" UNF, 1" UNF, 1-1/16" UNF
Contenu :
5 filières (deux faces), 1 rallonge
N° de produit
8885300124 (SK42, outil de taraudage)
Clé à molette, réglable
Clé à molette réglable (de 0 à 30 mm)
■ Blocage et encliquetage simultanés, changement de réglage grâce au
simple changement de position d'un levier
■ Confortable et maniable
■ Couple élevé
■ Poignée ergonomique, antidérapante
N° de produit
8885300133 (clé à molette)
CP
Prix
C
19,00
Ouvreur d'électrovanne
Outil permettant l'ouverture d'électrovannes
■ Pour les bus
■ Pour l'ouverture mécanique de circuits bloqués de fluide frigorigène
■ Utilisable pour les électrovannes Coils 18 mm / 10 mm
■ Maniable et petit, adapté à toutes les poches,
ce qui permet d'économiser du temps
N° de produit
exemple d'utilisation
8885300131 (Ouvreur d'électrovannes)
CP
Prix
C
59,00
64
Outillage
Clé à douilles 8 pans pour le montage des valves de service / outil d’extraction de
joints toriques
Clés fines à douilles pour changer les raccords de service
à 8 pans (R 134a)
8885300092
Outil spécial pour retirer les bagues d’étanchéité circlips des
véhicules frigorifiques et les joints toriques standard
N° de produit
Outil d’extraction de joints toriques
8885300032 (pour basse pression)
8885300033 (pour haute pression)
8885300092 (pour le démontage des détendeurs sur VW et Audi)
8885300094 (outil d’extraction de joints toriques) CP
Prix
C
C
C
C
16,00
16,00
8,00
27,00
Clé de serrage de valve
Outil pour monter les valves Schrader dans les climatisations
R 134a des véhicules Ford ou de marque japonaise par exemple
■ Pour haute et basse pression, diamètres de raccord 6,3 et 4,5 mm
Clé dynamométrique
8885300037
8885300035
■ Pour haute et basse pression, diamètre de raccord 4,5 mm
N° de produit
8885300095
8885300037 (pour véhicules Ford ou japonais)
8885300035 (pour véhicules Ford, français ou japonais)
8885300095 (clé dynamométrique)
CP
Prix
C
C
C
9,00
9,00
9,00
Extracteur à inertie pour dessiccateur
Pour retirer les bouchons d’étanchéité du déshydrateur
■ Outil spécial de grande qualité pour démonter facilement les bouchons d’étanchéité
du dessiccateur
■ Outil nécessaire pour les nouveaux condenseurs avec dessiccateur interne,
tels que : Audi, Seat, Skoda, Opel et Ford
■ Universel pour les bouchons d’étanchéité de 5 mm
de filetage interne
N° de produit
8885300091 (extracteur à inertie)
CP
Prix
C
83,00
Pince à sertir pour les raccords de fluide frigorigène
Kit de montage très robuste en modèle Heavy-Duty pour
connecter rapidement et en toute sécurité les flexibles et les
raccords
■ Actionnement par la pompe manuelle hydraulique intégrée
■ Convient aux raccords en aluminium et aux raccords en acier à paroi mince
■ Comprend des jeux de mâchoires pour 4 tailles de flexibles (6 – 8 – 10 – 12)
Presse manuelle et 7 jeux de pinces de serrage
N° de produit
8885300045
8885300002
8885300045 (livrée dans une mallette robuste)
8885300002 (ciseaux à flexible)
CP
Prix
C 1025,00
C
28,00
Outillage
65
Mallette Manuli
Mallette Manuli
■ Jeu d’outils pour le montage de raccords de plomberie Manuli
■ Le ciseaux à flexible permet de couper sans déformer le tuyau plastique intérieur
■ Grâce à la pince de montage, les raccords de plomberie sont fermés ou rouverts
vite et en toute sécurité
Contenu de la livraison Pince de montage, ciseaux à flexible, pointe
N° de produit
8885300060 (mallette)
8885300066 (lame de rechange))
CP
Prix
C320,00
C
83,00
Jeu de clés polygonales
Jeu de clés polygonales pour ouvrir / fermer les conduits de
climatisations et les raccords vissés
■ Jeu universel de clés polygonales de dimensions 10 mm / 11 mm / 13 mm / 17 mm / 19 mm et 22 mm
■ Livré dans un étui de grande qualité
N° de produit
8885300093 (jeu de clés polygonales)
CP
Prix
C
62,00
Kit de réparation facile pour conduits de fluide frigorigène en aluminium
Réparer facilement les conduits endommagés
■ Option moins coûteuse que d’acheter un nouveau conduit
■ Pas besoin d’outil spécial
N° de produit
Le conduit endommagé est scié Réparation :
Insérez le manchon. Serrez. C’est réparé.
CONS
EIL
Notre gamme complète peut être
consultée à
www.airconservice.fr/reparer-facilement
8885400119 (pour conduits 1 / 2")
8885400120 (pour conduits 3 / 8")
8885400121 (pour conduits 5 / 16")
8885400123 (pour conduits 5 / 8")
8885400122 (kit de joints pour conduits 1 / 2", 3 / 8" et 5 / 16")
8885400146 (raccord en T pour conduits 5 / 16", BP)
8885400150 (raccord en T pour conduits 10 mm, BP)
8885400154 (raccord en T pour conduits 5 / 16", HP)
8885400158 (raccord en T pour conduits 10 mm, HP)
CP
Prix
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
49,00
49,00
49,00
49,00
29,00
59,00
59,00
59,00
65,00
59,00
59,00
65,00
65,00
59,00
59,00
59,00
65,00
59,00
59,00
65,00
65,00
66
Flexibles et adaptateurs pour R 134a
Flexibles de remplissage et de mise sous vide
R 134a
Flexibles de différentes couleurs pour toutes les applications
de maintenance de climatisation
■ Convient à tous les fluides frigorigènes courants
■ Matériau très flexible permettant d’accéder aux emplacements les plus difficiles
d›accès du système de climatisation
■ Filetage en standard SAE
Longueur
ø 10 mm
ø 10 mm
N° de produit
1/4" SAE**
1/4" SAE**
3/8" SAE*
3/8" SAE*
ø 14,5 mm
ø 14,5 mm
Longueur
Longueur
15,6 mm
Filetage triangulaire Filetage triangulaire
3/8" SAE*
1/4" SAE**
12,4 mm
Filetage trapézoïdal
1/2" ACME
* 3/8" SAE = 5/8" UNF, ** 1/4" SAE = 7/16" UNF
ø 11,2 mm
ø 14 mm
1/2" ACME
11 mm
N° de produit
Prix
C
C
C
C
22,00
22,00
22,00
1,60
CP
Prix
C
25,00
C
41,00
C
25,00
C
41,00
C
29,00
C
27,00
C1,60
8885100008 (coloris du flexible : rouge, 1 800 mm)
8885100009 (coloris du flexible : bleu, 1 800 mm)
8885100010 (coloris du flexible : jaune, 1 800 mm)
8881500037 (joint de rechange, lot de 10 pièces)
8885400023 (joint)
N° de produit
14 x 1,5
CP
8885100007 (coloris du flexible : jaune, 1 800 mm)
8885400022 (joint de rechange)
CP
Prix
C
C
C
C
C
C
C
C
C
25,00
26,00
66,00
68,00
25,00
26,00
66,00
68,00
4,00
8881500034 (joint de rechange)
Pour l’alimentation des stations de charge de climatisation RHS-910,
RHS-950 et RHS-1050, l’adaptateur 8885400038 est requis.
N° de produit
CP
Prix
8885400129 A
dapt. pour bouteilles réutilisables de fluide frigorigène
C
9,00
8881500091 J
oint pour adaptateur 8885400129
C
3,00
8885400024
8885400025
8885400089
8885400090
C
C
C
A
49,00
49,00
49,00
49,00
8885400026 Raccord de service BP pour R 134a avec filetage int. M14 x 1,5
8885400027 Raccord rapide de service HP pour R 134a avec filetage int. M14 x 1,5
A
A
49,00
49,00
8881500090 Raccord de service BP R 134a avec filetage externe pour Mercedes-Benz,
Porsche, BMW, MAN, Opel
8881500088 Raccord de service BP R 134a avec filetage interne pour VW, Audi, Ford, Chrysler
C
C
12,00
6,00
Raccord de service BP pour R 134a avec filetage ext. 3 / 8" SAE
Raccord de service HP pour R 134a avec filetage ext. 3 / 8" SAE
Raccord de service BP pour R 134a avec filetage ext. 1 / 4" SAE
Raccord rapide de service HP pour R 134a avec filetage ext. 1 / 4" SAE
Flexibles et adaptateurs pour R 134a et R 1234yf
N° de produit
67
CP
Prix
8881500087
8881500089
Raccords de service HP R 134a avec filetage ext. pour Mercedes-Benz,
Porsche, BMW, MAN, Opel
Raccords de service HP R 134a avec filetage int. pour VW, Audi, Ford, Chrysler
C
C
12,00
6,00
8881500006
8881500007
Bouchon pour raccords de service R 134a HP
Bouchon pour raccords de service R 134a BP
C
C
1,00
1,00
8881500038
8881500039
Bouchon pour raccords de service R 134a HP pour climatisations japonaises
Bouchon pour raccords de service R 134a BP pour climatisations japonaises
C
C
2,00
3,00
8885400033
8885400082
Adaptateur avec filetage int. SAE 1/4" et un
positionneur pour le raccord rapide de service BP R 134a
Adaptateur avec filetage int. 1/4" SAE pour le côté haute pression
C
C
29,00
27,00
8885400037
Adaptateur avec filetage int. SAE 3/8" et un
positionneur pour le raccord rapide de service BP R 134a
C
20,00
8881500013
8881500014
Adaptateur rétrofit 90° pour le côté HP avec filetage int. 1/4"
Adaptateur rétrofit 90° pour le côté HP avec filetage int. 3/16"
C
C
10,00
11,00
8881500015
Adaptateur rétrofit 90° pour le côté BP avec filetage int. 1/4»
C
10,00
8885400036
Adaptateur rétrofit droit, composé d'un adaptateur haute pression et
basse pression avec filetage int. 1/4"
C
9,50
8881500017
Adaptateur 90° pour flexibles à rétrofit avec filetage int. 3/16" SAE
et ext. 1/4" SAE
C
33,00
8881500018
Adaptateur 90° pour flexibles à rétrofit, env. 35 cm de long avec SAE 1/4"
C
49,00
8885400038
Adaptateur filetage int. SAE 1/4" x 1/2" ACME de filetage ext.
C
9,00
8885400050
Adaptateur filetage int. SAE 1/4" x 3/8" Filetage extérieur SAE
C
3,00
8885400051
Adaptateur filetage int. SAE 3/8" x 1/4" filetage extérieur SAE
C
4,00
8885400052
Adaptateur pour raccorder les climatisations d'origine Audi 100/A6
au côté de l'aspiration du raccord rapide de service
C
50,00
8885400034
8885400035
Adaptateur 1/4" x BP
Adaptateur 1/4" x HP
C
C
16,00
16,00
4440600148
Adaptateur pour bouteilles de fluide frigorigène R 1234yf,
pour grandes vannes de bouteilles -> HP
C
13,00
8885400238
Adaptateur pour bouteilles de fluide frigorigène R 1234yf, ½" ACME gauche -> HP
C
21,00
68
Assortiments
Jeu de filtres à particules, 60 pièces
Le filtre capture les impuretés avant qu’elles
n’endommagent le compresseur
■ Idéal pour protéger le nouveau compresseur des particules, p. ex. après des
dommages sur le compresseur
■ Temps de montage réduit, ni tuyau à couper ni raccords de plomberie à insérer
■ Différentes dimensions pour différents systèmes de climatisation
Contenu :
60 filtres de 20 tailles différentes, 8885300128 (SK47) avec kit d’outils
N° de produit
8885300128 (SK47, kit de filtres à particules avec jeu d’outils)
8885300129 (SK48, kit de filtres à particules avec jeu d’outils)
8887300038 (filtre pour Audi A3, VW Golf V et VW Touran)
8887300019 (filtre à particules 22 mm, par 3 pièces)
8887300020 (filtre à particules 23 mm, par 3 pièces)
CP
Prix
C
C
C
C
C
268,00
236,00
10,60
10,60
10,60
Obus de valve, 70 pièces
Assortiment de valves : fini les longues recherches
10 Obus de valve R 134a
10 Obus de valve R 134a pour climatisations japonaises / Opel 10 Obus de valve R 134a pour Ford 5
Bouchons pour raccords de service R 134a HP 5
Bouchons pour raccords de service R 134a BP 5Bouchons pour raccords de service R 134a HP
pour climatisations japonaises 5Bouchons pour raccords de service R 134a BP
pour climatisations japonaises
5Raccords de service R 134a avec filetage ext. haute pression
pour Mercedes-Benz / Porsche / BMW / MAN / OPEL
5Raccords de service R 134a avec filetage int. basse pression
pour VW / Audi / Ford / Chrysler 5Raccords de service R 134a avec filetage ext. haute pression
pour VW / Audi / Ford / Chrysler
5Raccords de service R 134a avec filetage ext. basse pression
pour Mercedes-Benz / Porsche / BMW / MAN / Opel
N° de produit
8885300116 (SK25, obus de valves)
N° de produit 8881500001
CP
Prix
C
220,00
Bouchons d’étanchéité pour conduits de fluide frigorigène, 179 pièces
Protège la climatisation de l’humidité et des corps étrangers
lors de travaux de maintenance
Livraison
20 15 10 10 20 10 10 10 20 20 20 14 MF 9 / 16"
MF 5 / 8"
MF 3 / 4"
MF 7 / 8"
FF 9 / 16"
FF 5 / 8"
FF 3 / 4"
FF 7 / 8"
7,6 – 9,4 mm
8,4 – 10,2 mm
11,3 – 13,1 mm
20,7 – 23,5 mm
N° de produit
8885300120 (SK33, jeu de bouchons d’étanchéité)
CP
Prix
C
70,00
Assortiments
69
Tubes d’expansion, « étrangleur », 41 pièces
Kit de tubes d’expansion pour climatisations de véhicules avec
accumulateur
■ Le kit SK pour tubes d’expansion vous permet de réaliser des économies
maximales sans perdre de temps pour rechercher et acheminer les pièces
5
5
5
5
5
5
5
5
1
tubes d’expansion (rouge)
tubes d’expansion (blanc)
tubes d’expansion (marron)
tubes d’expansion (bleu)
tubes d’expansion (orange)
tubes d’expansion (gris)
tubes d’expansion (violet)
tubes d’expansion (jaune)
outil pour tubes d’expansion
N° de produit
8885300117 (SK26, tubes d’expansion)
CP
Prix
C
117,00
Joints toriques de remplacement d’origine pour climatisations de véhicules légers
avec R 134a, 654 pièces
Pour toutes les marques de véhicules courantes
(véhicules légers)
■ Afin de vous épargner de longs processus de commandes, nous avons composé
un assortiment de joints toriques professionnels qui contient pratiquement tous
les raccords de joints toriques pour les climatisations d’origine des constructeurs
automobiles ci-dessous :
Alfa-Romeo, Audi, BMW, Citroën, Fiat, Ford, Honda, Hyundai, Jaguar, Mazda,
Mercedes-Benz, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Renault, Rover,
Saab, Subaru, Suzuki, Toyota, Volkswagen, Volvo
N° de produit
CP
Prix
8885300118 (SK31, jeu de joints toriques pour véhicules légers) C
139,00
Joints toriques de remplacement d’origine pour climatisations de poids lourds
avec R 134a, 330 pièces
Assortiment de 17 joints toriques différents pour tous les
travaux de maintenance sur des climatisations de poids lourds
ou de véhicules utilitaires
N° de produit
8885300119 (SK32, jeu de joints toriques pour poids lourds)
CP
Prix
C
85,00
Doseur d’huile PAG
Pour lubrifier les joints toriques et les filetages pendant
le montage des composants de climatisation
Contenu de la livraisonConditionnement par 2 doses
(2 x 200 ml), pulvérisateur
Accessoires
N° de produit
Pulvérisateur de rechange
CP
Prix
8887200010 (doseur d’huile PAG)
C
25,00
8885300081 (pulvérisateur de rechange)
C
2,50
70
Assortiments
Joints toriques (pour climatisations de seconde monte) pour fluide frigorigène R 134a,
200 pièces
Cet assortiment de joints toriques contient tous les joints
toriques nécessaires à l’entretien des climatisations de seconde
monte
10 Valves R 134a
5
Valves de charge R 134a, constr. japonais
30 Joints toriques 6 R 134a
10 Joints toriques 6-6 / 16»
2
Joints toriques pour compresseur 2
Joints toriques pour compresseur 3
Joints pour flexible de charge 1 / 4»
10 Joints toriques, flex. basse pression filetage ext.
10 Joints toriques, flex. basse pression filetage int.
3
Joints R 134a pour raccord de service
10 Joints OR
10 Joints pour flexible de charge
5
Joints toriques pour flexible de charge R 134a N° de produit
8885300114 (SK06, jeu de joints toriques)
CP
Prix
C
105,00
Joints toriques spéciaux de remplacement d’origine pour différentes climatisations de
voitures françaises,
Complément idéal au kit de base SK 31
44 pièces
■ Comprend différents joints toriques spéciaux pour véhicules français
■ Contient 12 modèles / dimensions différents
N° de produit
8885300109 (SK39, joints toriques spéciaux)
CP
Prix
C
84,00
Accessoires
N° de produit
CP
Prix
C
C
25,00
2,50
Joints toriques spéciaux de remplacement d’origine pour différentes climatisations de
voitures allemandes,
Complément idéal au kit de base SK 31
84 pièces
■ Comprend différents joints toriques spéciaux pour véhicules allemandes
■ Contient 7 modèles / dimensions différents
N° de produit
8885300110 (SK40, joints toriques spéciaux)
CP
Prix
C
66,00
Accessoires
N° de produit
CP
Prix
C
C
25,00
2,50
Pièces de rechange qualité d’origine
71
BESOIN
D'UN RENSEIGNEMENT?
BESTELLHOTLINE:
02572 879-139
CONTACTEZ NOUS AU : 03 44 63 35 25
CATALOGUE :
PIÈCES DE RECHANGE QUALITÉ D’ORIGINE
GAMME COMPLÈTE AVEC PLUS DE 38 000 APPLICATIONS
POUR VÉHICULES
De plus en plus de voitures circulant sur les routes
Des listes de références croisées des pièces de
européennes sont équipées d’une climatisation. Le
rechange
besoin en pièces de rechange augmente donc aussi.
fournisseurs sont également à votre disposition.
Avec une gamme complète de pièces de rechange de
climatisation, Dometic WAECO permet aux ateliers
soucieux de la qualité d’exercer une activité lucrative.
Vous conservez une marge intéressante, car les pièces
WAECO AirCon Parts sont d’aussi bonne qualité que les
pièces d’origine, mais nettement moins chères.
des
fabricants
d’origine
et
d’autres
Toutes les pièces de climatisation peuvent ainsi être
remplacées par des pièces WAECO AirCon Parts.
Testez-les par vous-même ! Commandez notre
catalogue imprimé ou consultez notre gamme
complète sur www.airconparts.de
72
Outils pour R 1234yf
Détecteur de fuites de différents gaz
Électronique des capteurs commandée par microprocesseur,
avec reconnaissance de signal à plusieurs canaux
NOUVEAU
■ La sensibilité reste constante pendant toute la durée de vie du capteur
■ Réglage supplémentaire pour environnements fortement contaminés
(p. ex. compartiment moteur)
■ Correspond à toutes les normes internationales en vigueur pour les applications
sur les véhicules :
SAE J2913 pour R 1234yf, SAE J2791 pour R 134a, EN14624:2005. Détecte tous
les frigorigènes et mélanges contenant du CFC et du HCFC ainsi que le SF6.
N° de produitCP
Prix
8885100124 (détecteur de fuites de différents gaz)
C
450,00
Détecteur électronique de fuites TP-9364/F
R 1234yf
Détecteur électronique de fuites pour utilisation
professionnelle en atelier
■ Livré dans un coffret résistant et fonctionnel
■ Détection par capteur infrarouge, taux de détection de fuite 3 g par an
■ Certifié conforme SAE J 2791
■ Fonctionnement sur batterie, câble de recharge pour allume-cigares 12 V compris
dans la livraison
■ Convient à tous les fluides frigorigènes HFC, HCFC, CFC et mélanges SNAP
comme : R 134a, R 22, R 410a, R 404a, R 12, R 407c, R 409A, R 410B, R 406A,
R 414A, R 502, R 500 et tous les fluides frigorigènes SNAP comme le R 1234yf
N° de produit
TP-9364/F (détecteur électronique de fuites)
CP
Prix
C
579,00
Outils externes d’analyse du fluide frigorigène
R 1234yf
Analyse de gaz externe R 1234yf
(conformément aux consignes du groupe de travail des constructeurs automobiles allemands)
■A
nalyse sûre avec coupleur de service avec ventilation de la zone de rétention
■ Manipulation simple et indication simple de la pureté du frigorigène
Analyse de gaz externe R 1234yf SAE (répond à la norme SAE J 2912)
■A
vec imprimante
■ Affichage des différents gaz sur l’écran, p. ex. R 1234yf, R 134a, R 22, HC et air
8885100106
N° de produit
CP
Prix
8885100106 (appareil externe d’analyse du fluide frigorigène) C1 870,00
8885100107 (appareil externe d’analyse du fluide frigorigène) C3 050,00
8885100107
Raccord de service
R 1234yf
Raccord de service avec
ventilation de la zone de
rétention
Raccord de service
■ Raccord de qualité
■ Conforme à la norme SAE J 639
■ Utilisable pour le contrôle de
l’étanchéité
■ Raccord de qualité
■C
onforme à la norme SAE J 639
■A
vec ventilation de la zone de
rétention 1 g
■ par ex. pour ASC 5000RPA
N° de produit
CP
8885400170 (raccord de service R 1234yf, BP)
8885400171 (raccord de service R 1234yf, HP)
Prix
C150,50
C150,50
R 1234yf
Raccord de service
N° de produit
8885400163 (raccord de service R 1234yf, BP)
8885400164 (raccord de service R 1234yf, HP)
CP
Prix
C65,00
C65,00
Outils et consommables pour R 1234yf
73
Kit de rallonge appareil de vérification de l’étanchéité à l’azote et de la pression pour R 1234yf
Kit de rallonge appareil de vérification de l’étanchéité à l’azote
et de la pression (8885400092) pour l’utilisation sur des
climatisations R 1234yf
NOUVEAU
Contenu :
1 coupleur de service HP 8885400164, 1 coupleur de service BP 8885400163,
2 adaptateurs 8885400162, 2 adaptateurs 8885400081, 1 adaptateur HP 8885400178,
1 adaptateur BP 8885400177, 1 flexible bleu 8885100110,
1 flexible rouge 8885100111, 2 joints toriques 8881500041,
1 joint torique (lot de 10) 8881500055
N° de produitCP
Prix
8885400165 (kit de rallonge azote)
Filtre de maintenance
R 1234yf
Lampe LED à rayons UV et
à lumière bleue
■ Raccord spécial pour montage
facile
4445900221 (déshydrateur ASC 5000)
Manomètre 4 voies
CP
Prix
C
61,00
R 1234yf
■ Modèle sans fil
■ Batterie NiMh rechargeable
■ Rendement lumineux très élevé
■ 6 heures d’autonomie après
rechargement
■ Technologie de lumière froide sécurisée pour l’utilisation avec R 1234yf
N° de produit
Huile spéciale ND 12
■ Utilisation simple et version
robuste, adaptée pour l'atelier
■ Avec graduation en ml et oz,
pour l'huile et graduation
spéciale pour l'additif
CP
Prix
C
375,00
R 1234yf
Nº de produit
8885300132 (injecteur d'huile)
NOUVEAU
CP
Prix
8887200031 (huile spéciale ND12 pour R 1234yf) C
65,00
N° de produit
8887200039 (huile spéciale SPA2)
CP
Prix
C
252,00
R 1234yf
Huile spéciale SPA2
■ Stockage sec de l’huile PAG
C 166,50
Injecteur pour la charge
manuelle d'huiles
et/ou d'additifs UV
Huile spéciale pour
utilisation dans les
climatisations au R 1234yf
N° de produit
Prix
R 1234yf
Injecteur d'huile
■ Complet avec flexibles et
coupleurs de qualité
■ Idéal pour le remplissage
mobile du R 1234yf
■ Convient pour l'aspiration
du R 1234yf
8885100098 (manomètre 4 voies)
CP
TP-8690/F (lampe LED à rayons UV et à lumière bleue)
Manifold 4 voies
pour R 1234yf
N° de produit
199,60
Lampe à rayons UV et à lumière froide R 1234yf
pour la détection des fuites
Filtre haute puissance
pour la série ASC 5000
N° de produit
C
SPA2 dans système
huile professionnel
■S
tockage sans humidité
de l’huile
■ Quantité de remplissage 500 ml
CP
Prix
C
159,00
74
Vue d’ensemble consommables
Huile de compresseur
ESTER SE 55
Dispositifs Click lock
N° de produit
CP
8887300008
Prix
C55,50
CP
Prix
C 3,00
8887300007 (lot de 5)
Bouteille consignée en acier
CP
8887100007
(contenu uniquement)
CP
Prix
C 24,00
N° de produit
8887200009 (contenu 1 litre)
CP
Prix
C 32,50
Prix sur demande
N° de produit
8887200028 (contenu 500 ml)
Huile universelle de
compresseur PAO
Autocollant de service
N° de produit
N° de produit
Prix
D sur demande
Huile de compresseur PAG, 0,25 litre
Contenu :
2 x 200 ml, pulvérisateur
N° de produit
8887200010
CP
Prix
C25,00
Huile de la pompe à vide
HT32
N° de produit
CP
8887200001 (ISO 46)
8887200002 (ISO 100)
8887200008 (ISO 150)
C 7,50
C 7,50
C 9,90
Huile de compresseur PAG,
N° de produit
(dans un récipient breveté)
Prix
500 ml
CP
Prix
C
C
C
C
C
19,00
19,00
15,00
19,00
24,00
8887200013 (ISO 46)
8887200014 (ISO 100)
8887200019 (ISO 150)
8887200017 (huile universelle)
8887200028 (huile Ester)
N° de produit
CP
8887200021 (ND 8, 500 ml)
8887200035 (ND 11, 100 ml)
Prix
C 69,00
C 90,00
CP
8887200031 (ND 12)
8887200039 (SPA2)
CP
Prix
C 15,00
Spray de détection de fuites
Détection des fuites par la formation de
mousse aux endroits non étanches dans le
circuit de refroidissement
N° de produit
8887300018 (contenu 500 ml)
CP
Prix
C 16,00
Bâtonnets TRACER®
N° de produit
TP-3860-0601
(pour R 134a avec huile PAG)
CP
Prix
C29,00
Cartouche TRACER®
Huile spéciale ND 12, 100 ml
Huile spéciale SPA2, 500 ml
N° de produit
N° de produit
Prix
C 65,00
C 159,00
Huile de compresseur Ester
N° de produit
TP-9860-0301
CP
Prix
C67,50
Cartouche TRACER®
pour R 134a et R 404
N° de produit
N° de produit
CP
Prix
C 30,00
TP-9760-0304
CP
Prix
C119,00
Vue d’ensemble consommables
Flacon de TRACER®
N° de produit
Nettoyant et désinfectant
climatisationAirCon Refresh
CP
Substance active pour le Refresh-o-mat
Prix
N° de produit
TP-3820-0008 (236 ml)
C 59,00
8887400008 (1 litre)
Flacon de TRACER®
N° de produit
75
CP
Prix
C 57,00
Nettoyant et désinfectant
climatisation AirCon Refresh
CP
Agent actif pour le Refresh-o-mat, 100 ml
Prix
N° de produit
TP-3820-0016 (475 ml)
C 109,00
8887400016 (lot de 20)
Additif UV TRACER®
CP
Prix
C 124,00
Produit de neutralisation des
mauvaises odeurs Car Refresh
Colorant de détection UV
Substance active pour le Refresh-o-mat
N° de produit
TP-3820-500 (500 ml)
CP
Prix
N° de produit
C 124,00
8887400009 (1 litre)
Flacon de TRACER®
N° de produit
CP
N° de produit
8887400015 (lot de 20)
CP
N° de produit
8887300001
(bande goudronnée)
8887300002
(bande néoprène)
Prix
(pour huile de refroidissement) C39,00
Prix
C 149,00
CP
Prix
C 16,00
C 25,00
Tube de protection contre la
chaleur
Colorants TRACER®
CP Prix
Pour le montage sur les conduits de fluide
frigorigène
Film alu sur une face
Super extensible et flexible
Utilisable jusqu’à des températures de +600 °C
TP-3900-0601
(pour eau de refroidissement) C 25,00
Flexible de protection contre la chaleur à
fermeture velcro
Pour un montage ultérieur rapide sur les
conduits de fluide frigorigène
Utilisable jusqu’à des températures de +600 °C
TRACER GLO-AWAY
®
TP-9000-0016
(contenu 450 ml)
CP
Matériaux isolants
TP-3400-0601
N° de produit
TP-9000-0008
(contenu 225 ml)
C62,00
Agent actif pour le Refresh-o-mat, 100 ml
Prix
Colorants TRACER®
N° de produit
Prix
Produit de neutralisation des
mauvaises odeurs Car Refresh
TP-3820-0301 (lot de 3)
C 35,00
N° de produit
CP
CP
Prix
C 12,00
C
9,50
Kit de remplissage d'additif
UV pour véhicules hybrides
N° de produit
N° de produit
TP-3812
CP Prix
C73,00
CPPrix
8887300003 (longueur : 425 mm, Ø intérieur 26,5 mm)
C5,50
8887300004 (longueur : 240 mm, Ø intérieur 36,5 mm)
C5,00
8887300005 (longueur : 1 000 mm, Ø intérieur max. 30 mm) C25,00
76
Offre maintenance / réparation climatisation
R 134a
ASC 1000
Kit de base pour débuter dans le domaine de l’entretien des climatisations
N° de produit
CP
Prix
AirCon Service Center ASC 1000
D
9103301826
TP-1151Flacon rechargeable de 236 ml TRACER® et lampe 50 Watts pour la détection de fuites
C
8887100007Fluide frigorigène R 134a, bouteille consignée de 12 kg
C
8885300118SK31, Joints toriques de remplacement d'origine pour fluide frigorigène R 134a et huile PAG
C
8885100072
C
TP-9000-0008 Spray Glo Away
C
8885300037
Clé de serrage de valve universelle
C
TP-3820-500
C
3090,00
135,00
sur demande
139,00
32,00
12,00
8,80
121,50
ASC 2000
R 134a
Pour les ateliers qui souhaitent améliorer leur efficacité en matière
d’entretien et de maintenance des climatisations
N° de produit
CP
Prix
9103301815
AirCon Service Center ASC 2000
D
3596,00
8887100007
Fluide frigorigène R 134a, bouteille consignée de 12 kg
C
sur demande
8885100072
C
32,00
TP-8690X
C
171,00
TP-9000-0008
Spray Glo Away
C
12,00
8885300037
C
8,80
TP-3820-500
C
121,50
ASC 3000
R 134a
Kit pour l’entretien des climatisations de bus, véhicules ferroviaires, etc.
CP
N° de produit
Prix
9103301819
AirCon Service Center ASC3000
D
5295,00
8887100007
Fluide frigorigène R 134a, bouteille consignée de 12 kg
C
sur demande
8885300118SK31, Joints toriques de remplacement d›origine pour fluide frigorigène
R 134a et huile PAG
C
139,00
8885100072
C
32,00
8887200006
Huile ester, 1 litre
C
30,00
8885300037
C
8,80
TP-9360
Détecteur de fuites de R 134a
C
274,00
ASC 5000RPA
R 1234yf
Pour les spécialisation de la climatisation de demain
N° de produit
CP
Prix
6 600,00
8885200102
AirCon Service Center ASC 5000RPA
D
8885100072
Thermomètre numérique LCD
C
32,00
TP-8690X
C
171,00
TP-9000-0008
Spray Glo Away
C
12,00
8887200031
Huile spéciale ND 12 pour R 1234yf (récipient breveté)
C
sur demande
8885400206
C10,50
Index des produits
A
Adaptateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66, 67
Additifs de détection des fuites
par rayons UV . . . . . . . . . . . . . . . . . . . . . . . . 34, 47, 49 – 51, 55, 75
Additifs pour systèmes de détection
de fuites TRACER® . . . . . . . . . . . . . . . . . . . 34, 46 – 51, 55, 74 – 75
Additif UV TRACER® . . . . . . . . . . . . . . . . . . . . . . 47, 49 – 51, 55, 75
Agréments de constructeurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
AirCon Refresh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57, 75
Aircon Service Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 – 31
Analyse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21, 24 – 27, 29, 72
Analyse du fluide frigorigène . . . . . . . . . . . . . 20, 21, 24 – 27, 29, 72
Appareil de contrôle d’étanchéité à l’azote . . . . . . . . . . . . . . . . . . 52
Appareil de nettoyage des climatisations . . . . . . . . . . . . . . . 57 – 59
ASC 1000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16, 17, 30, 31, 76
ASC 2000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18, 19, 30, 31, 76
ASC 2000RPA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21, 30, 31
ASC 2500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 – 15, 30, 31
ASC 3000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22, 23, 30, 31, 76
ASC 5000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 – 31
ASC 5000RPA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 – 27, 76
Assortiments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 – 70
Azote hydrogéné . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45, 53
B
Balance de fluide frigorigène . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Bouchons d’étanchéité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
C
Car Refresh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59, 75
Carte mémoire Flash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Chariot pour bouteille (pour bouteilles d’azote) . . . . . . . . . . . . . . 53
Ciseau à flexible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Clé à molette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Clé de serrage de valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Conteneur d’huile usagée, ASC 2500 / ASC 5000 . . . . . . . . . . . . 33
Contrôleur d’huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Conversion de climatisations de R12 à R 134a (rétrofit) . . . . . . . . 67
D
Désinfection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Détecteur de fuites de R 134a . . . . . . . . . . . . . . . . . . . . . . . . . 53, 72
Détecteurs de fuites . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52, 53, 72
Détendeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Détendeur d’azote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Dispositif d’élimination des produits d’étanchéité . . . . . . . . . . . . 40
Dispositifs Click Lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Doseur d’huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69, 70, 74
Doseur d’huile PAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69, 70, 74
E
Évacuation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42, 43
Extracteur à inertie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
F
Filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33, 39, 40, 68, 73
Filtre de jonction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39, 68
Filtre à particules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39, 68
Flexibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30, 31, 32, 66, 67
Flexibles de remplissage . . . . . . . . . . . . . . . . . . . . 30, 31, 32, 66, 67
Flexibles de service . . . . . . . . . . . . . . . . . . . . . . . . 30, 31, 32, 66, 67
Fluide frigorigène . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34, 74
Fuite référence R134a . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
G
Gants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51, 54
Gants isolants pour haute tension . . . . . . . . . . . . . . . . . . . . . . . . 54
GLO-AWAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47, 51, 75
H
I
Housse de protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Huile de compresseur . . . . . . . . . . . . . . . . . . . . . . . . . 34, 35, 55, 74
Huile de compresseur PAG . . . . . . . . . . . . . . . . . . 35, 69, 70, 73, 74
Huile de compresseur PAO . . . . . . . . . . . . . . . . . . . . . . . . . . . 34, 74
Huile de pompe à vide . . . . . . . . . . . . . . . . . . . . . . . . . . . 33, 35, 74
Huile Ester pour compresseur . . . . . . . . . . . . . . . . . . . . . . . . . 35, 74
Huile universelle de compresseur . . . . . . . . . . . . . . . . . . . . . . 34, 74
Hybrides . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34, 35, 41, 54, 55, 74
Injecteur d’huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55, 73
77
J
Jeu de tubes d’expansion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Joints toriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69, 70
K
Kit de réparation Easy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
L
Label de qualité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Label de qualité d’entretien de climatisation . . . . . . . . . . . . . . . . 74
Lampes de détection des fuites . . . . . . . . . . . . . . . . . . . . . . . 47, 48
Lampes UV pour la détection de fuites . . . . . . . . . . . . . . . . . . 47, 48
Low Emission . . . . . . . . . . . . . . . . . . . . . . 13 – 15, 24 – 27, 30 – 31
Lunettes de protection et gants . . . . . . . . . . . . . . . . . . . . . . . . . . 51
M
Mallette de détection de fuites par rayons UV . . . . . . . . . . . . . . . 47
Mallette Manuli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42, 73
Manomètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Matériaux isolants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
N
Nécessaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . 15, 17, 19, 21, 23, 30, 33 – 35, 38, 39, 49, 62, 66 – 67, 73
Nettoyage des climatisations . . . . . . . . . . . . . . . . . . . . . 56 – 59, 75
Nettoyeur à ozone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
O
Obus de valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Outil de taraudage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Outillage et accessoires . . . . . . . . . . . . . . . . . . . . . 61 – 65, 72, 73
Outil pour le montage des valves . . . . . . . . . . . . . . . . . . . . . . . . . 64
Ouvreur d’électrovanne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
P
Papier d’imprimante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Pince à sertir pour les raccords de fluide frigorigène . . . . . . . . . . 64
Pompe manuelle pour la charge d’additifs UV/d’huile . . . 34, 51, 55
Pompes à vide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Poste d’aspiration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Protection contre la chaleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
R
R 1234yf . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 – 29, 34, 72, 73, 76
Raccord de rinçage, adaptateur de rinçage . . . . . . . . . . . . . . 38, 39
Raccord de rinçage des climatisations . . . . . . . . . . . . . . . . . . 38, 39
Raccord de service, adaptateur . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . 15, 17, 19, 21, 23, 30, 31, 33 – 35, 38, 39, 62, 66 – 67, 72
Recycle Guard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Refresh-o-mat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57, 59
Réservoir breveté . . . . . . . . . . . . . . . . . . 10, 12, 35, 49, 55, 73 – 75
Réservoir de fluide frigorigène . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Réservoir de rinçage, kit de rinçage . . . . . . . . . . . . . . 32, 38, 41, 54
Réservoir de rinçage universel . . . . . . . . . . . . . . . . . . . . . . . . 32, 38
Rinçage / technique de rinçage . . . . . . . . . . . . . . . . 36 – 39, 41, 54
S
Spray de détection des fuites . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Spring Lock (outil) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Station de charge de climatisation . . . . . . . . . . . . . . . . . . . . . 7 – 31
Station de récupération du fluide frigorigène . . . . . . . . . . . . . . . . 43
Stations de charge de climatisation . . . . . . . . . . . . . . . . . . . . 7 – 31
Stations de recyclage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 – 31
Supports publicitaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Système de détection de fuites TRACER® . . . . 46 – 51, 53, 55, 72 – 75
Système de remplissage d’huile professionnel . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10, 12, 35, 49, 55, 73 – 75
T
Technique de détection des fuites . . . . . . . . . . . . . . 44 – 55, 72, 73
Technique de mesure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Technique électronique de détection des fuites . . . . . . . 44 – 45, 53
Thermomètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 – 61
Thermomètre laser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Thermomètre laser à infrarouge . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Thermomètre numérique LCD . . . . . . . . . . . . . . . . . . . . . . . . 60 – 61
TRACER GLO-AWAY® . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47, 51, 75
V
Vaporisateur à ultrasons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57, 59
Commande de catalogues par fax
+ 33 (0) 3 44 63 35 18
Il vous suffit de copier ce formulaire, de le remplir et de nous le renvoyer par fax pour recevoir le(s)
catalogue(s) de votre choix.
Expéditeur / tampon
Dometic SAS
ZA du Pré de la Dame Jeanne
BP 5
F-60128 Plailly
Vous aimeriez en savoir plus ?
Davantage de produits. Davantage de catalogues.
« Plus de plaisir en
voiture »
Pour plus de sécurité et de
confort dans les véhicules
de tourisme et les
camionnettes. Radars de
recul, systèmes vidéo de
recul et maintenance des
batteries. Plus une large
gamme de glacières pour
une utilisation privée ou
professionnelle.
« En route ! »
La vaste gamme d’acces
soires pour poids lourds et
camionnettes climatiseurs,
réfrigération et cuisine,
systèmes vidéo de recul,
équipements de confort et
accessoires électroniques.
“Technologie de
climatisation
de qualité d'origine”
Pièces de remplacement
d'origine pour les
climatiseurs de véhicules
installés d'usine en accord
avec le label GVO.
Découvrez nos catalogues sur notre site Internet www.airconservice.fr ou www.dometic-waeco.fr
ou en appelant le +33 (0) 3 44 63 35 25
Que pouvons-nous faire de plus pour vous ?
Notre sympathique équipe est à votre disposition.
Vous êtes intéressés par nos produits, mais vous avez des questions ? Ou peut-être désirez-vous des
conseils à propos d’un article acquis récemment ? Nous sommes à votre disposition !
Informations par téléphone :
Tél +33 (0) 3 44 63 35 25
Fax +33 (0) 3 44 63 35 18
Votre ligne directe Dometic WAECO. On vous y conseillera
personnellement sur tous les produits de notre gamme.
Internet :
www.dometic-waeco.fr | www.dometic.fr
[email protected]
Visitez le site de Dometic WAECO. Vous y trouverez les
gammes complètes des produits proposés, avec des descriptions
détaillées. ainsi que des informations complémentaires sur notre
entreprise. Vous pourrez également commander en ligne d’autres
catalogues spécifiques.
Le Groupe Dometic, à l’écoute des clients est leader mondial dans la fourniture d’équipements et produits de confort destinés aux marchés des véhicules de loisirs, de l’automobile, du
transport routier et de la plaisance. Nous offrons aux constructeurs ainsi qu’à la deuxième monte,
une gamme complète de climatiseurs, réfrigérateurs, auvents, produits de cuisson, sanitaires,
éclairages, solutions en énergie, produits de confort et de sécurité, fenêtres, portes et autres
équipements qui rendent la vie plus agréable lors des déplacements.
Le Groupe Dometic fournit une gamme complète d’équipements de climatisation destinés
aux ateliers de montage et réparation.
Le Groupe Dometic développe aussi des réfrigérateurs pour l’hôtellerie, les bureaux, les
collectivités, ainsi que pour le transport et la conservation des vins et des produits médicaux.
Nos produits sont vendus dans près de 100 pays et fabriqués principalement dans nos propres
usines partout dans le monde.
TOUT POUR L’ATELIER DE CLIMATISATION
AVEC LE NUMÉRO 1 DE L’ENTRETIEN DES CLIMATISATIONS
FRANCE
Dometic France SAS
ZA du Pré de la Dame Jeanne
B.P. 5
F-60128 Plailly
Tel +33 3 44633525
Fax +33 3 44633518
[email protected]
Internet www.dometic-waeco.fr | www.dometic.fr | www.airconservice.fr
GERMANY
Dometic WAECO International GmbH
Hollefeldstraße 63
D-48282 Emsdetten
Tel +49 (0) 2572 879-0
Fax +49 (0) 2572 879-300
Mail [email protected]
AUSTRIA
Dometic Austria GmbH
Neudorferstrasse 108
A-2353 Guntramsdorf
Tel +43 2236 908070
Fax +43 2236 90807060
HONG KONG
Dometic Group Asia Pacific
Suites 2207-11, 22/F, Tower 1
The Gateway, 25 Canton Road
Tsim Sha Tsui, Kowloon
Tel +852 2 4611386
Fax +852 2 4665553
NORWAY
Dometic Norway AS
Østerøyveien 46
N-3236 Sandefjord
Tel +47 33428450
Fax +47 33428459
HUNGARY
DOMETIC PLC. SALES OFFICE
H-1147 Budapest
Kerékgyártó u. 5.
Tel
+36 1 468 4400
Fax +36 1 468 4401
POLAND
Dometic Poland Sp. z o.o
ul. Puławska 435A
PL-02-801 Warszawa
Tel +48 22 414 3200
Fax +48 22 414 3201
ITALY
Dometic Italy S.r.l.
Via Virgilio, 3
I-47122 Forli (FC)
Tel +39 0543 754901
Fax +39 0543 754983
[email protected]
PORTUGAL
Dometic S.L.- Sucursal em Portugal
Beloura Business Center
Rua dos Navegantes, Bloco 3, 1ºA
2710-297 Sintra
Tel +351 219 244 173
Fax +351 219 243 206
BENELUX
Dometic Benelux B.V.
Ecustraat 3
NL-4879 NP Etten-Leur
Tel +31 76 5029000
Fax +31 76 5029019
Dometic Branch Office Belgium
Zinkstraat 13
B-1500 Halle
Tel +32 2 3598040
Fax +32 2 3598050
BRAZIL
Dometic DO Brasil LTDA
Avenida Paulista 1754, conj. 151
SP 01310-920 Sao Paulo
Tel +55 11 3251 3352
Tel
+55 11 3251 3362
DENMARK
Dometic Denmark A/S
Nordensvej 15, Taulov
DK-7000 Fredericia
Tel +45 75585966
Fax +45 75586307
FINLAND
Dometic Finland OY
Mestarintie 4
FIN-01730 Vantaa
Tel +358 20 7413220
Fax +358 9 7593700
JAPAN
Dometic KK
Maekawa-Shibaura, Bldg. 2
2-13-9 Shibaura Minato-ku
Tokyo 108-0023
+81 3 5445 3333
Tel
Fax
+81 3 5445 3339
Mail
[email protected]
MEXICO
Dometic AB
Circuito Médicos No. 6 Local 1
Colonia Ciudad Satélite
CP 53100 Naucalpan de Juárez
Estado de México
Tel +52 55 5374 4108
Tel
+52 55 5374 4106
Fax +52 55 5393 4683
NEW ZEALAND
Dometic New Zealand Ltd.
Unit E, The Gate
373 Neilson Gate
Penrose 1061, Auckland
Tel +64 9 622 1490
Fax +64 9 622 1573
RUSSIA
Dometic RUS LLC
Komsomolskaya square 6 – 1
RU-107140 Moscow
Tel +7 495 780 79 39
Fax +7 495 916 56 53
SINGAPORE
Dometic Pte Ltd
18 Boon Lay Way 06-140 Trade Hub 21
Singapore 609966
Tel +65 6795 3177
Fax +65 6862 6620
[email protected]
SLOVAKIA
Dometic Slovakia Sales Office
Bratislava
Nádražná 34/A
900 28 Ivanka pri Dunaji
Tel 00421 2 45 529 680
Fax 00421 2 45 529 680
SOUTH AFRICA
Dometic (Pty) Ltd.
Regional Office
South Africa & Sub-Saharan Africa
P.O. Box 2562
2008 Bedfordview
Tel +27 11 4504978
Fax +27 11 4504976
SPAIN
Dometic Spain S.L.
Avda. Sierra del Guadarrama, 16
E-28691 Villanueva de la Cañada
Madrid
Tel +34 902 111 042
Fax +34 900 100 245
SWEDEN
Dometic Scandinavia AB
Gustaf Melins gata 7
S-421 31 Västra Frölunda
Tel +46 31 7341100
Fax +46 31 7341101
SWITZERLAND
Dometic Switzerland AG
Riedackerstrasse 7a
CH-8153 Rümlang
Tel +41 44 8187171
Fax +41 44 8187191
UNITED ARAB EMIRATES
Dometic Middle East FZCO
P.O. Box 17860
S-D 6, Jebel Ali Freezone
Dubai
Tel +971 4 883 3858
Fax +971 4 883 3868
UNITED KINGDOM
Dometic UK Ltd.
Dometic House, The Brewery,
Blandford St. Mary
Dorset DT11 9LS
Tel +44 844 626 0133
Fax +44 844 626 0143
9108001129
AUSTRALIA
Dometic Australia Pty. Ltd.
1 John Duncan Court
Varsity Lakes QLD 4227
Tel +61 7 55076000
Fax +61 7 55076001

équipement pour l`atelier de climatisation 2014 / 2015

Transcription

Documents pareils

Principe de fonctionnement Economie d`eau Descriptif technique

fiche technique huile de paraffine codex

FI.GF2006 Friteuse sans huile

Forfait vidange moteur moto

Fiche D Intervention Sur Circuit De Froid Climatisation

huile essentielle de géranium rosat bio

Huile de Magnésite Huile de Caméline bio enrichie en Magnésium

Forfait vidange moteur auto

SHUNGA Huile de Massage Organica Thé Vert

fiche technique - Comptoir Français INTERCHIMIE
