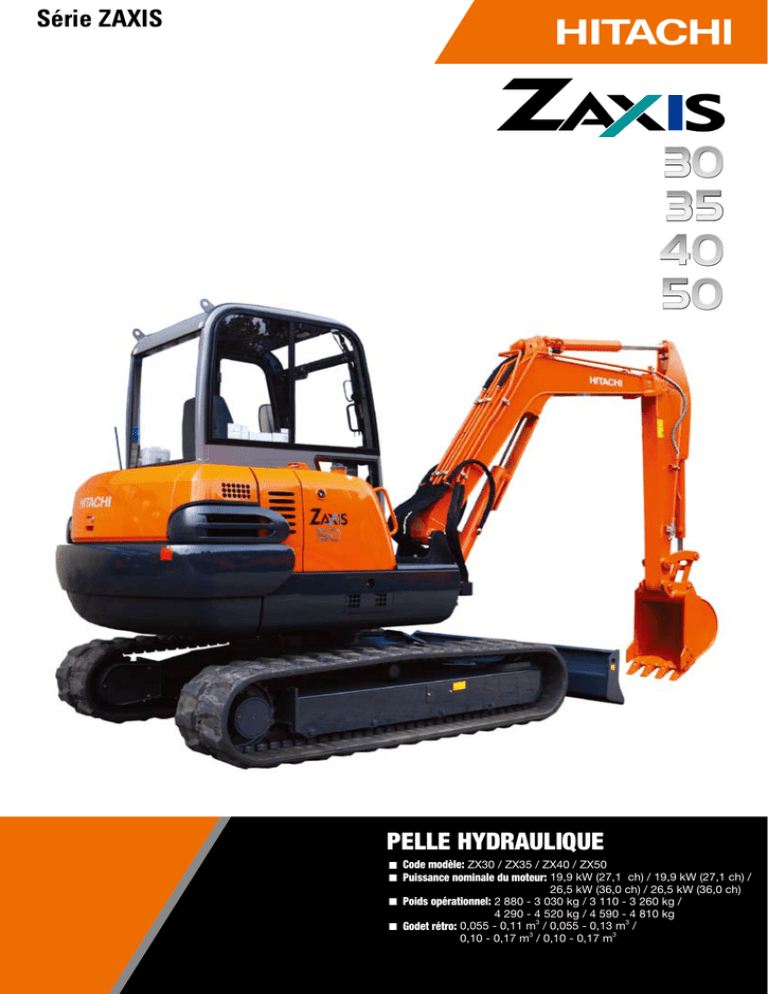

PELLE HYDRAULIQUE Série ZAXIS

Série ZAXIS
PELLE HYDRAULIQUE
Code modèle: ZX30 / ZX35 / ZX40 / ZX50
Puissance nominale du moteur: 19,9 kW (27,1 ch) / 19,9 kW (27,1 ch) /
26,5 kW (36,0 ch) / 26,5 kW (36,0 ch)
Poids opérationnel: 2 880 - 3 030 kg / 3 110 - 3 260 kg /
4 290 - 4 520 kg / 4 590 - 4 810 kg
Godet rétro: 0,055 - 0,11 m3 / 0,055 - 0,13 m3 /
0,10 - 0,17 m3 / 0,10 - 0,17 m3
Les mini-pelles Hitachi : nées de l’expérience
2
Hitachi a développé les nouvelles séries d’excavatrices ZAXIS 30, ZAXIS 35,
ZAXIS 40 et ZAXIS 50 pour les travaux lourds. Ces excavatrices compactes peuvent
être utilisées dans un espace limité et, grâce à la flèche pivotante, le travail
s’effectue à la fois avec précision et souplesse.
Le marché européen a des attentes très spécifiques à l’égard des excavatrices
et Hitachi a conçu ces nouvelles mini-pelles pour y répondre. Les excavatrices
sont équipées de tout le confort moderne, incluant une cabine opérateur au design
entièrement nouveau. La cabine dispose désormais d’une entrée plus large,
d’une surface vitrée plus grande et est conçue pour être aussi ergonomique que
possible.
Les performances de ces mini-pelles ont aussi été optimisées. La cabine de
l’opérateur est montée sur un plancher, comme pour les excavatrices plus
grandes, limitant à la fois les vibrations et les émissions sonores. En outre, les
excavatrices bénéficient d’une puissance de levage encore plus importante,
d’un surcroît de performances d’excavation et d’un fonctionnement encore plus
précis.
3
Conçues pour le confort
Cabine
La cabine de l’opérateur de chaque mini-pelle a été repensée pour
s’adapter aux normes européennes. L’intérieur a été entièrement relooké
et a reçu une finition luxueuse. Le chauffage, intelligemment monté, offre
à la cabine et au canopy un surcroît de confort lorsque le thermomètre
chute. L’espace de la cabine de l’opérateur est devenu plus important et
facile d’accès en raison d’une entrée plus large, La cabine de l’opérateur
et le canopy à quatre montants ont été testés selon les normes ROPS
et FOPS pour garantir la sécurité de l’opérateur. Afin d’accroître la
sécurité, une ceinture de sécurité a été prévue tout comme un marteau
d’évacuation dans la cabine.
La cabine de l’opérateur et le canopy disposent tous deux d’un siège
confortable largement réglable. En dessous, se niche un espace de
rangement pour les outils et les manuels.
Les leviers de commande des mini-pelles sont contrôlés hydrauliquement.
Les excavatrices sont dotées d’accoudoirs en série, un supplément de
confort de travail. Sous l’accoudoir gauche se trouve un panneau de
commande LCD affichant clairement le niveau de carburant ainsi que
la pression d’huile du moteur, etc. Sous l’accoudoir droit se trouve
l’interrupteur du chauffage et l’interrupteur de contact.
Le désembuage des vitres allié à une fenêtre additionnelle, du côté
inférieur droit, optimise encore davantage la vision de l’opérateur, le
pare-brise avant pouvant être levé et verrouillé. Le canopy est doté d’un
pare-brise arrière offrant à l’opérateur un regain de protection contre le
vent et la pluie fine.
La cabine de l’opérateur est prête à accueillir une connexion radio, avec
une antenne fixée à l’extérieur et suffisamment de place à l’intérieur pour
deux hauts-parleurs, simples à brancher.
4
Conçues pour la puissance
Châssis
Le châssis robuste des mini-pelles a été pensé pour les tâches les plus
exigeantes. Offrant un supplément de stabilité lors de l’excavation,
la lame de remblaiement est située au cœur du champ de vision de
l’opérateur.
Les orifices verticaux de la flèche pivotante sont équipés de bagues
afin de limiter l’usure et d’allonger la durée de vie utile. Les flexibles
d’alimentation du vérin de godet passent à travers le bras par souci de
protection, afin de limiter les risques de dégâts externes. En outre, les
flexibles situés à la base de la flèche pivotante sont recouverts pour
protéger l’opérateur de toute fuite d’huile éventuelle.
Moteur
Les mini-pelles Hitachi sont équipées de moteurs Kubota très écologiques,
extrêmement fiables et présentant des taux d’émissions très faibles. Ces
moteurs ont été développés en conformité avec les normes les plus
récentes pour les moteurs diesels et affichent une consommation de
carburant extrêmement basse. Le montage du moteur, le capot du moteur
et l’échappement ont été conçus afin de limiter autant que possible les
émissions sonores pour améliorer le confort de travail.
5
Conçues pour la qualité
Système hydraulique
Les mini-pelles Hitachi peuvent s’enorgueillir d’un nouveau système
hydraulique, comprenant un circuit de régénération hydraulique,
améliorant grandement son efficacité. Le système fonctionne grâce à
trois pompes : deux pompes à piston variable et une pompe à engrenage.
Les deux pompes à piston variable garantissent un débit d’huile optimal
aux fonctions principales et la pompe à engrenage fournit l’huile du
circuit de pivotement, de la lame et la flèche pivotante. Il est ainsi
possible d’utiliser l’excavatrice très précisément tout en permettant des
mouvements combinés rapides et sans heurts.
Les leviers de direction des excavatrices sont désormais contrôlés
hydrau­liquement. Le travail devient donc moins pesant et plus précis. Il
est possible d’utiliser les pédales pour les déplacements sur de longues
distances.
La console de gauche et le levier de sécurité peuvent pivoter loin vers
l’arrière de la cabine. L’accessibilité à la cabine s’en trouve améliorée.
Le levier de sécurité évite que l’excavatrice ne se mette en marche de
manière inopinée si les commandes sont touchées par accident lorsque
l’opérateur s’assied.
Les mini-pelles bénéficient de série d’une ligne auxiliaire passant à
travers le bras. Des équipements additionnels, ainsi un broyeur, peuvent
lui être connectés.
6
Conçues pour l’efficacité
Entretien
L’entretien périodique des nouvelles minipelles a été simplifié, en partie grâce au capot
moteur qui peut être grand ouvert afin de
rendre l’ensemble des composants aisément
accessibles. La batterie est située séparément
et présente un accès facile.
Le verrouillage de la soupape principale est
placé sous la trappe du plancher de la cabine
et est accessible par le côté.
Un séparateur d’eau est fourni en série pour le
système de carburant, afin que l’eau ne puisse
pas s’y infiltrer.
Un indicateur de filtre à air avertit lorsque
le filtre doit être changé, facilitant ainsi son
remplacement.
Un tapis en caoutchouc non fixé dans la cabine
de l’opé­ra­teur et le canopy permettent un
nettoyage simple et rapide du sol.
Les excavatrices reçoivent un radiateur et un
refroidisseur d’huile en aluminium, réduisant
grandement les risques de corrosion.
De plus, les pivots de la flèche sont dotés de
bagues Hitachi HN auto-lubrifiantes, réduisant
d’autant les besoins en entretien. Les bagues
HN ont besoin d’être lubrifiées uniquement
après 500 heures de fonctionne-ment.
7
ÉQUIPEMENT ZX30 / ZX35
Moteur
Mécanisme de rotation
Modèle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kubota V1505
Type. . . . . . . . . . . . . Refroidissement par eau, 4 cycles, 4 cylindres
Moteur diesel type chambre de turbulence
Puissance nominale au volant. . . . . . . . . . . . . . . . 19,9 kW (27,1 ch)
SO 3046 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . à 2 300 min-1 (rpm)
Puissance nominale au volant. . . . . . . . . . . . . . . . 19,9 kW (27,1 ch)
SAE J1349, nette . . . . . . . . . . . . . . . . . . . . . . à 2 300 min-1 (rpm)
Couple maximal. . . . . . . . . 86,2 Nm (8,8 kgf/m) à 1 800 min-1 (rpm)
Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,498 l
Alésage et course . . . . . . . . . . . . . . . . . . . . . . . . 78 mm x 78,4 mm
Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 x 12 V, 52 Ah
Moteur à pistons axiaux, de couple élevé, avec démultiplicateur
planétaire. Le cercle de pivotement est un roulement à billes de
type cisaillement, simple rangée avec engrenage intérieur trempé
par induction. Engrenage intérieur et le pignon d’attaque sont
immergés dans un lubrifiant. Le frein de stationnement de rotation
est du type disque actionné par ressort/relâché par hydraulique.
La soupape anti-choc sur la rotation est intégrée dans le moteur
de rotation et absorbe les chocs lors de l’arrêt de la rotation, assurant ainsi des arrêts en douceur.
Vitesse de rotation. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8,8 min-1 (rpm)
Chassis
Système hydraulique
CHENILLES
Le Système OHS (Optimum Hydraulic System) utilise trois
pompes pour assurer l’efficience opérationnelle et les opérations
combinées sans à-coup.
Châssis de type traction avec structure mécano-soudée utilisant
des matériaux soigneusement sélectionnés. Châssis latéral soudé
au châssis central.
Pompes principales. 2 pompes à pistons axiaux à cylindrée variable
Débit d’huile maximal. . . . . . . . . . . . . . . . . . . . . . . 2 x 39,1 l/min
Troisième pompe. . . . . . . . . . . . . . . . . . . . . . 1 pompe à engrenages
Débit d’huile maximal. . . . . . . . . . . . . . . . . . . . . . . 1 x 24,2 l/min
Pompe de pilotage. . . . . . . . . . . . . . . . . . . . . 1 pompe à engrenages
Débit d’huile maximal. . . . . . . . . . . . . . . . . . . . . . . 1 x 10,4 l/min
NOMBRE DE GALETS DE CHAQUE CÔTÉ
Réglages de la soupape de décharge
Circuit de l’équipement. . . . . . . . . . . . . . . . . 20,6 kPa (210 kgf/cm2)
Circuit de rotation. . . . . . . . . . . . . . . . . . . . . .16,7 kPa (170 kgf/cm2)
Circuit de translation . . . . . . . . . . . . . . . . . . . 20,6 kPa (210 kgf/cm2)
Circuit de pilotage . . . . . . . . . . . . . . . . . . . . . . . 3,9 kPa (40 kgf/cm2)
VÉRINS HYDRAULIQUES
Tiges et fûts à haute résistance. Amortisseur de fin de course
sur les vérins de flèche, pénétration du bras et circuits
de déchargement pour absorber les chocs aux fins de course.
Galet supérieur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Galets inférieurs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
DISPOSITIF DE TRACTION
Chaque chenille est actionnée par un moteur à pistons axiaux
à 2 vitesses, de couple élevé, via un démultiplicateur planétaire,
permettant la contre-rotation des chenilles.
Vitesses de translation
(chenilles en caoutchouc) . . . . . . . . . . . . . . . . . . Haut : 0 - 4,3 km/h
Bas : 0 - 2,9 km/h
Vitesses de translation (patins acier). . . . . . . . . . Haut : 0 - 4,3 km/h
Bas : 0 - 2,9 km/h
Capacité d’ascension. . . . . . . . . . . . . . . . . . . . . . . . 30 degrés (58%)
Poids et pression au sol
DIMENSIONS
QtéAlésageDiamètre de tigeCourse
Flèche
1
80 mm
45 mm
558 mm
Bras
1
75 mm
40 mm
560 mm
Godet
1
65 mm
40 mm
440 mm
Pivotement de flèche 1
85 mm
45 mm
535 mm
Lame
1
90 mm
45 mm
130 mm
ZX30
Équipé d’un bras de 1,27 m et d’un godet de 0,09 m3 (ISO 7451).
Poids Pression au sol
opérationnel
Version canopy à 4 piliers
chenilles caoutchouc 300 m
2 880 kg
26 kPa (0,27 kgf/cm2)
2 950 kg
27 kPa (0,28 kgf/cm2)
Version cabine
chenilles caoutchouc 300 m
2 960 kg
27 kPa (0,28 kgf/cm2)
patins acier 300 mm
3 030 kg
28 kPa (0,29 kgf/cm2)
Organes de contrôle
Leviers de contrôle à pilotage hydraulique pour toutes
les opérations.
ZX35
Équipé d’un bras de 1,35 m et d’un godet de 0,11 m3 (ISO 7451).
Poids Pression au sol
opérationnel
Version canopy à 4 piliers
chenilles caoutchouc 300 m
3 110 kg
28 kPa (0,29 kgf/cm2)
patins acier 300 mm
3 180 kg
29 kPa (0,30 kgf/cm2)
Version cabine
chenilles caoutchouc 300 m
3 190 kg
29 kPa (0,30 kgf/cm2)
patins acier 300 mm
3 260 kg
30 kPa (0,31 kgf/cm2)
8
ÉQUIPEMENT ZX30 / ZX35
Équipements fixés à l’avant
GODETS RÉTRO
ZX30
CapacitéLargeur
Nombre PoidsUtilisation
ISO 7451Sans outils de coupeAvec outils de coupe
de dents
Bras court 1,27 m Bras long 1,57 m
300 mm
350 mm
3
61 kg
A
A
0,055 m3
350 mm
400 mm
3
64 kg
A
A
0,065 m3
400 mm
450 mm
3
67 kg
A
A
0,08 m3
450 mm
500 mm
4
71 kg
A
B
0,09 m3
500 mm
550 mm
4
74 kg
B
C
0,10 m3
550 mm
600 mm
4
78 kg
C
C
0,11 m3
Force de pénétration du bras
16,1 kN (1 640 kgf) 14,1 kN (1 440 kgf)
Force de cavage du godet 22,4 kN (2 290 kgf)
A : Excavation générale B : Excavation en travaux légers C : Chargement
Angle de rotation de la flèche. . . . . . . . . . . . . Gauche 80°, Droit 50°
ZX35
CapacitéLargeur
Nombre PoidsUtilisation
ISO 7451Sans outils de coupeAvec outils de coupe
de dents
Bras court 1,35 m Bras long 1,70 m
300 mm
350 mm
3
61 kg
A
A
0,055 m3
350 mm
400 mm
3
64 kg
A
A
0,065 m3
400 mm
450 mm
3
67 kg
A
A
0,08 m3
450 mm
500 mm
4
71 kg
A
A
0,09 m3
500 mm
550 mm
4
74 kg
A
A
0,10 m3
550 mm
600 mm
4
78 kg
A
B
0,11 m3
600 mm
650 mm
4
82 kg
B
C
0,13 m3
Force de pénétration du bras
18,1 kN (1 850 kgf) 16,1 kN (1 640 kgf)
Force de cavage du godet 25,9 kN (2 640 kgf)
A : Excavation générale B : Excavation en travaux légers C : Chargement
Angle de rotation de la flèche. . . . . . . . . . . . . Gauche 80°, Droit 50°
9
SPÉCIFICATIONS
ZX30 / ZX35
Dimensions
vigueur. Ils sont conformes aux exigences TOPS (ISO 12117)
et FOPS (ISO 10262, Niveau I).
Le canopy ou la cabine à 4 piliers peuvent être montés sur la
tourelle selon les besoins du travail et de la réglementation en
ZX30
Notes :
1. L’illustration montre la version cabine équipée de chenilles en caoutchouc de 300 mm.
2. Les valeurs sont communes aux versions cabine et canopy.
Unité : mm
A Largeur hors-tout
B Hauteur du canopy / cabine
C Rayon de giration arrière D Dégagement minimum du sol
E Dégagement sous le contrepoids
F Hauteur du capot moteur
G Longueur du châssis
H Largeur du châssis
I Centre pignon vers centre roue folle
J Largeur des patins
K Longueur maximale transportable L Hauteur hors-tout à la flèche
Zx30
1 470
2 420
1 370
330
575
1 370
2 030
1 550
1 600
300
4 760
1 450
ZX35
Notes :
1. L’illustration montre la version cabine équipée de chenilles en caoutchouc de 300 mm.
2. Les valeurs sont communes aux versions cabine et canopy.
Unité : mm
A Largeur hors-tout
B Hauteur du canopy / cabine
C Rayon de giration arrière
D Dégagement minimum du sol
E Dégagement sous le contrepoids
F Hauteur du capot moteur
G Longueur du châssis
H Largeur du châssis
I Centre pignon vers centre roue folle
J Largeur des patins
K Longueur maximum transportable
L Hauteur hors-tout de la flèche
ZX35
1 470
2 420
1 390
330
575
1 370
2 030
1 550
1 600
300
4 980
1 390
10
SPÉCIFICATIONS
ZX30 / ZX35
Performances
ZX30
Notes :
1. L’illustration montre la version cabine équipée d’un godet de 0,09 m3, d’un bras de 1,27 m et de chenilles en caoutchouc de 300 mm.
2. Les valeurs sont communes aux versions cabine et canopy.
Unité : mm
Zx30
Canopy et Cabine
bras de 1,27 m
bras de 1,57 m
A Portée de fouille maximale
4 840
5 100
B Profondeur de fouille maximale
2 890
3 190
C Hauteur d’attaque maximale
4 620
4 770
D Hauteur de déchargement maximale
3 300
3 440
E Hauteur de transport
2 420
2 420
F Rayon de giration minimum
1 730
1 800
G Position la plus haute du bas de lame (au-dessus du niveau du sol)
380
380
H Position la plus basse du bas de lame
(au-dessous du niveau du sol)
430
430
Angle de rotation maximum de la flèche
L80° / R50°
L80° / R50°
Décalage
L480 / R620
L480 / R620
ZX35
Notes :
1. L’illustration montre la version cabine équipée d’un godet de 0,11 m3, d’un bras de 1,35 m et de chenilles en caoutchouc de 300 mm.
2. Les valeurs sont communes aux versions cabine et canopy.
Unité : mm
ZX35
Canopy et Cabine
bras de 1,35 m
bras de 1,70 m
A Portée de fouille maximale 5 180
5 500
B Profondeur de fouille maximale
3 100
3 450
C Hauteur d’attaque maximale 5 050
5 280
D Hauteur de déchargement maximale 3 680
3 900
E Hauteur de transport 2 420
2 420
F Rayon de giration minimum
1 730
1 760
G Position la plus haute du bas de lame
(au-dessus du niveau du sol) 380
380
H Position la plus basse du bas de lame
(au-dessous du niveau du sol) 430
430
Angle de rotation maximum de la flèche
L80° / R50°
L80° / R50°
Décalage
L480 / R620
L480 / R620
11
CAPACITÉS DE LEVAGE
ZX30 / ZX35
Mesure métrique
(Équipés de cabine)
A : Angle de rotation
B : Hauteur du point de charge
C : Capacité de levage
BRAS court ZX30, LAME AU-DESSUS DU SOL Conditions
Bras de 1,27 m
Godet de 0,09 m3
Chenilles en caoutchouc de 300 mm
Hauteur du
point de
charge
3 m
2 m
1 m
0 m
-1 m
-2 m
Bras de 1,27 m
Godet de 0,09 m3
Chenilles en caoutchouc de 300 mm
*13,33
*13,33
Bras de 1,57 m
Godet de 0,09 m3
Chenilles en caoutchouc de 300 mm
Bras de 1,57 m Godet de 0,09 m3
Chenilles en caoutchouc de 300 mm
13,65
*10,77
11,77
*10,77
*5,34
*6,36
7,72
7,39
7,32
*7,27
*5,34
*6,36
6,92
6,61
6,54
6,68
5,31
5,16
5,02
4,82
4,69
4,56
5,19
4,42
4,21
4,40
5,29
4,74
4,04
3,83
4,01
4,79
4,11
4,53
4,62
4,42
3,85
Unité : kN
*13,33
Angle de rotation
2m
3m
*13,33
*14,36
*10,77
A portée max.
4m
11,77
*10,77
*5,34
*6,36
*8,84
*10,51
*10,17
*7,27
*5,34
*6,36
6,92
6,61
6,54
6,68
*5,98
*6,69
*7,30
4,82
4,69
4,56
*5,59
*5,83
*6,09
*6,37
*6,51
4,74
4,04
3,83
4,01
4,79
4,11
4,53
4,62
4,42
3,85
Unité : kN
Angle de rotation
2m
3m
1m
A portée max.
4m
mètre
*11,77
*11,77
*11,87
13,56
*13,15
11,69
11,69
11,88
*5,42
7,86
7,46
7,32
7,38
*5,42
7,06
6,68
6,54
6,61
5,39
5,23
5,06
4,98
4,91
4,76
4,60
4,52
4,74
4,12
3,93
4,08
4,74
4,33
3,78
3,60
3,73
4,31
Hauteur du
point de
charge
3 m
2 m
1 m
0 m
-1 m
-2 m
A portée max.
4m
mètre
BRAS LONG ZX30, LAME AU SOL
Conditions
1m
Hauteur du
point de
charge
3 m
2 m
1 m
0 m
-1 m
-2 m
Unité : kN
BRAS LONG ZX30, LAME AU-DESSUS DU SOL
Conditions
Mesure dans l’axe
mètre
Hauteur du
point de
charge
3 m
2 m
1 m
0 m
-1 m
-2 m
Angle de rotation
2m
3m
1m
BRAS court ZX30, LAME AU SOL
Conditions
Mesure sur le côté ou à 360 degrés
4,41
4,80
4,89
4,70
4,18
Unité : kN
Angle de rotation
2m
3m
1m
A portée max.
4m
mètre
*11,77
*11,77
*11,87
*15,22
*13,15
11,69
11,69
11,88
*5,42
*8,02
*10,21
*10,49
*8,57
*5,42
7,06
6,68
6,54
6,61
*5,43
*6,31
*7,15
*7,19
4,91
4,76
4,60
4,52
*5,12
*5,37
*5,66
*5,97
*6,25
4,33
3,78
3,60
3,73
4,31
Notes : 1. Les mesures sont basées sur la norme ISO 10567.
2. La capacité de levage ne dépasse pas 75% de la charge de basculement avec la machine sur sol ferme et de niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement non standard) situé à l’arrière du godet.
4. Un astérisque (*) indique une charge limitée par la capacité hydraulique.
5. 0 m = Sol.
12
4,41
4,80
4,89
4,70
4,18
CAPACITÉS DE LEVAGE
ZX30 / ZX35
Mesure métrique
(Équipés de cabine)
A : Angle de rotation
B : Hauteur du point de charge
C : Capacité de levage
BRAS court ZX35, LAME AU-DESSUS DU SOL Conditions
Bras de 1,35 m
Godet de 0,11 m3
Chenilles en caoutchouc de 300 mm
Hauteur du
point de
charge
Bras de 1,35 m
Godet de 0,11 m3
Chenilles en caoutchouc de 300 mm
Angle de rotation
2m
3m
1m
3 m
2 m
*10,18
*10,18
1 m
0 m
-1 m
15,16
12,22
-2 m
*11,28
*11,28
Bras de 1,70 m
Godet de
0,11 m3
Chenilles en caoutchouc de 300 mm
Conditions
Bras de 1,70 m
Godet de 0,11 m3
Chenilles en caoutchouc de 300 mm
*6,07
*7,60
8,56
8,17
8,10
8,24
6,04
5,96
5,75
5,57
5,50
5,24
5,16
4,95
4,78
4,73
5,09
4,44
4,26
4,42
5,14
4,42
3,85
3,69
3,82
4,42
4,50
4,87
4,95
4,76
4,25
4m
A portée max.
mètre
*10,18
*16,55
*11,28
1m
*10,18
12,22
*11,28
*6,07
*7,60
*10,34
*11,76
*11,06
*8,30
*6,07
*6,36
5,24
*6,05
4,42
*7,60
*6,60
5,16
*6,13
3,85
7,26
*7,47
4,95
*6,24
3,69
6,89
*8,08
4,78
*6,33
3,82
6,83
*7,68
4,73
*6,21
4,42
6,95
4,50
4,87
4,95
4,76
4,25
2m
Unité : kN
Angle de rotation
3m
4m
5m
A portée max.
mètre
3 m
2 m *6,46 *6,46
1 m
8,77
7,46
0 m *8,30 *8,30
8,27
6,99
-1 m
*9,79 *9,79 15,03 12,10
8,09
6,83
-2 m
*20,64 *20,64 *14,18 12,32
8,16
6,88
-3 m
Hauteur du
point de
charge
*6,07
*7,60
7,26
6,89
6,83
6,95
Angle de rotation
2m
3m
1m
3 m
2 m
1 m
0 m
-1 m
-2 m
BRAS LONG ZX35, LAME AU SOL
A portée max.
4m
Unité : kN
BRAS LONG ZX35, LAME AU-DESSUS DU SOL
Conditions
Unité : kN
Hauteur du
point de
charge
Hauteur du
point de
charge
Mesure dans l’axe
mètre
BRAS court ZX35, LAME AU SOL
Conditions
Mesure sur le côté ou à 360 degrés
*5,54
*6,00
5,85
5,62
5,51
5,57
5,39
5,28
5,05
4,27
3,70
4,83
4,18
3,62
4,73
4,79
4,62
4,11
3,95
4,07
4,59
6,17
4,02
3,58
3,43
3,53
3,96
5,30
4,86
5,20
5,28
5,10
4,64
3,74
1m
Unité : kN
2m
Angle de rotation
3m
4m
5m
A portée max.
mètre
3 m
2 m *6,46 *6,46
1 m *9,38
7,46
0 m *8,30 *8,30 *11,50
6,99
-1 m
*9,79 *9,79 *17,78 12,10 *11,54
6,83
-2 m
*20,64 *20,64 *14,18 12,32 *9,61
6,88
-3 m
*5,54
*6,00
*7,05
*7,94
*7,99
*6,37
5,39
5,28
5,05 *6,00
3,70
4,83 *6,15
3,62
4,73
4,79
*5,52
*5,63
*5,77
*5,90
*5,95
*5,52
4,02
3,58
3,43
3,53
3,96
5,30
Notes : 1. Les mesures sont basées sur la norme ISO 10567.
2. La capacité de levage ne dépasse pas 75% de la charge de basculement avec la machine sur sol ferme et de niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement non standard) situé à l’arrière du godet.
4. Un astérisque (*) indique une charge limitée par la capacité hydraulique.
5. 0 m = Sol.
13
4,86
5,20
5,28
5,10
4,64
ÉQUIPeMENT ZX30 / ZX35
ZX30
Équipement Standard L’équipement standard pouvant varier selon les pays, veuillez contacter votre concessionnaire Hitachi pour de plus amples informations.
MOTEUR
• Séparateur d’eau
sur le circuit gasoil
SYSTÈME HYDRAULIQUE
• Leviers de contrôle
à pilotage hydraulique
• Leviers de coupure
de contrôle de pilotage
• Soupape anti-flottement
pour équipement frontal
• Système de translation
à deux vitesses
• Frein de stationnement
de rotation
• Ligne hydraulique simple
ou double effet
CANOPY (CABINE)
• Un phare de travail
• Chauffage
• Essuie-glace de pare-brise*
• Lave-glace de pare-brise*
• Dégivreur de pare-brise*
• Marteau brise glace*
• Ceinture de sécurité
• Accoudoirs
• Prise 12 V
Note : * Pour version cabine
CHÂSSIS
• Chenilles caoutchouc
300 mm
• Lame de semi-longue durée
ÉQUIPEMENT FRONTAL
• Flèche 2,38 m
• Bras 1,27 m
• Godet rétro 0,09 m3
• Joints d’axe de fixation
du godet de type torique
• Bagues HN
Équipement optionnel L’équipement optionnel pouvant varier selon les pays, veuillez contacter votre concessionnaire Hitachi pour de plus amples informations.
CANOPY (CABINE)
• Un phare de travail
CHÂSSIS
• Patins en acier 300 mm
• Patins en acier 400 mm
ÉQUIPEMENT FRONTAL
• Bras 1,57 m
• 1,1 Godets rétro
14
ÉQUIPMENT
ZX30 / ZX35
ZX35
Équipement Standard
MOTEUR
• Séparateur d’eau
sur le circuit gasoil
SYSTÈME HYDRAULIQUE
• Leviers de contrôle
à pilotage hydraulique
• Leviers de coupure
de contrôle de pilotage
• Soupape anti-flottement
pour équipement frontal
• Système de translation
à deux vitesses
• Frein de stationnement
de rotation
• Ligne hydraulique simple
ou double effet
L’équipement standard pouvant varier selon les pays, veuillez contacter votre concessionnaire Hitachi pour de plus amples informations.
CANOPY (CABINE)
• Un phare de travail
• Chauffage
• Essuie-glace de pare-brise*
• Lave-glace de pare-brise*
• Dégivreur de pare-brise*
• Marteau brise glace*
• Ceinture de sécurité
• Accoudoirs
• Prise 12 V
Note : * Pour version cabine
CHÂSSIS
• Chenilles caoutchouc
300 mm
• Lame de semi-longue durée
ÉQUIPEMENT FRONTAL
• Flèche 2,60 m
• Bras 1,35 m
• Godet rétro 0,11 m3
• Joints d’axe de fixation
du godet de type torique
• Bagues HN
Équipement optionnel L’équipement optionnel pouvant varier selon les pays, veuillez contacter votre concessionnaire Hitachi pour de plus amples informations.
CANOPY (CABINE)
• Un phare de travail
CHÂSSIS
• Patins en acier 300 mm
• Patins en acier 400 mm
ÉQUIPEMENT FRONTAL
• Bras 1,70 m
• Godets rétro
15
ÉQUIPeMENT ZX40 / ZX50
Moteur
Mécanisme de rotation
Modèle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kubota V2203
Type. . . . . . . . . . . . . Refroidissement par eau, 4 cycles, 4 cylindres
Moteur diesel type chambre de turbulence
Puissance nominale au volant. . . . . . . . . . . . . . . . 26,5 kW (36,0 ch)
ISO 3046. . . . . . . . . . . . . . . . . . . . . . . . . . . . . à 2 100 min-1 (rpm)
Puissance nominale au volant. . . . . . . . . . . . . . . . 26,5 kW (36,0 ch)
SAE J1349, net . . . . . . . . . . . . . . . . . . . . . . . à 2 100 min-1 (rpm)
Couple maximal. . . . . . . 125,5 Nm (12,8 kgf/m) à 1 700 min-1 (rpm)
Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,179 l
Alésage et course . . . . . . . . . . . . . . . . . . . . . . . . 87 mm x 92,4 mm
Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 x 12 V, 52 Ah
Moteur à pistons axiaux, de couple élevé, avec démultiplicateur
planétaire. Le cercle de pivotement est un roulement à billes de
type cisaillement, simple rangée avec engrenage intérieur trempé
par induction. Engrenage intérieur et le pignon d’attaque sont
immergés dans un lubrifiant. Le frein de stationnement de rotation
est du type disque actionné par ressort/relâché par hydraulique.
La soupape anti-choc sur la rotation est intégrée dans le moteur
de rotation et absorbe les chocs lors de l’arrêt de la rotation, assurant ainsi des arrêts en douceur.
Vitesse de rotation. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9,3 min-1 (rpm)
Système hydraulique
Chassis
CHENILLES
Le Système OHS (Optimum Hydraulic System) utilise trois
pompes pour assurer l’efficience opérationnelle et les opérations
combinées sans à-coup.
Pompes principales. 2 pompes à pistons axiaux à cylindrée variable
Débit d’huile maximal. . . . . . . . . . . . . . . . . . . . . . . 2 x 42,0 l/min
Troisième pompe. . . . . . . . . . . . . . . . . . . . . . 1 pompe à engrenages
Débit d’huile maximal. . . . . . . . . . . . . . . . . . . . . . . 1 x 33,6 l/min
Pompe de pilotage. . . . . . . . . . . . . . . . . . . . . 1 pompe à engrenages
Débit d’huile maximal. . . . . . . . . . . . . . . . . . . . . . . . 1 x 9,5 l/min
Réglages de la soupape de décharge
Circuit de l’équipement. . . . . . . . . . . . . . . . . 24,5 kPa (250 kgf/cm2)
Circuit de rotation. . . . . . . . . . . . . . . . . . . . . .17,6 kPa (180 kgf/cm2)
Circuit de translation . . . . . . . . . . . . . . . . . . . 24,5 kPa (250 kgf/cm2)
Circuit de pilotage . . . . . . . . . . . . . . . . . . . . . . . 3,9 kPa (40 kgf/cm2)
VÉRINS HYDRAULIQUES
Tiges et fûts à haute résistance. Amortisseur de fin de course
sur les vérins de flèche, pénétration du bras et circuits
de déchargement pour absorber les chocs aux fins de course.
Châssis de type traction avec structure mécano-soudée utilisant
des matériaux soigneusement sélectionnés. Châssis latéral soudé
au châssis central.
NOMBRE DE GALETS DE CHAQUE CÔTÉ
Galet supérieur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Galets inférieurs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
DISPOSITIF DE TRACTION
Chaque chenille est actionnée par un moteur à pistons axiaux
à 2 vitesses, de couple élevé, via un démultiplicateur planétaire,
permettant la contre-rotation des chenilles.
Vitesses de translation
(chenilles en caoutchouc) . . . . . . . . . . . . . . . . . . Haut : 0 - 4,4 km/h
Bas : 0 - 2,5 km/h
Vitesses de translation (patins acier). . . . . . . . . . Haut : 0 - 4,1 km/h
Bas : 0 - 2,3 km/h
Capacité d’ascension. . . . . . . . . . . . . . . . . . . . . . . . 30 degrés (58%)
Poids et pression au sol
DIMENSIONS ZX40
ZX40
QtéAlésageDiamètre de tigeCourse
Flèche
1
90 mm
55 mm
698 mm
Bras
1
80 mm
50 mm
702 mm
Godet
1
70 mm
40 mm
551 mm
Pivotement de flèche 1
95 mm
50 mm
620 mm
Lame
1
100 mm
55 mm
150 mm
Équipé d’un bras de 1,46 m et d’un godet de 0,14 m3 (ISO 7451).
Poids Pression au sol
opérationnel
Version canopy à 4 piliers
chenilles caoutchouc 400 m
4 290 kg
25 kPa (0,26 kgf/cm2)
patins acier 400 mm
4 440 kg
26 kPa (0,27 kgf/cm2)
Version cabine
chenilles caoutchouc 400 m
4 370 kg
25 kPa (0,26 kgf/cm2)
patins acier 400 mm
4 520 kg
26 kPa (0,27 kgf/cm2)
DIMENSIONS ZX50
QtéAlésageDiamètre de tigeCourse
Flèche
1
95 mm
55 mm
695 mm
Bras
1
80 mm
50 mm
759 mm
Godet
1
75 mm
45 mm
551 mm
Pivotement de flèche 1
95 mm
50 mm
620 mm
Lame
1
100 mm
55 mm
150 mm
ZX50
Équipé d’un bras de 1,50 m et d’un godet de 0,16 m3 (ISO 7451).
Organes de contrôle
Poids Pression au sol
opérationnel
Version canopy à 4 pilier6
chenilles caoutchouc 400 m
4 590 kg
25 kPa (0,27 kgf/cm2)
patins acier 400 mm
4 740 kg
26 kPa (0,27 kgf/cm2)
Version cabine
chenilles caoutchouc 400 m
4 660 kg
26 kPa (0,27 kgf/cm2)
patins acier 400 mm
4 810 kg
27 kPa (0,28 kgf/cm2)
Leviers de contrôle à pilotage hydraulique pour toutes les
opérations.
16
ÉQUIPeMENT ZX40 / ZX50
Équipements fixés à l’avant
GODETS RÉTRO
zx40
CapacitéLargeur
Nombre PoidsUtilisation
ISO 7451Sans outils de coupeAvec outils de coupe
de dents
Bras court 1,46 m Bras long 1,81 m
405 mm
450 mm
3
90 kg
A
A
0,10 m3
455 mm
500 mm
3
94 kg
A
A
0,11 m3
505 mm
550 mm
4
103 kg
A
A
0,13 m3
555 mm
600 mm
4
108 kg
A
B
0,14 m3
605 mm
650 mm
4
114 kg
B
C
0,16 m3
655 mm
700 mm
4
117 kg
C
C
0,17 m3
Force de pénétration du bras
22,5 kN (2 300 kgf) 20,3 kN (2 070 kgf)
Force de cavage du godet 32,3 kN (3 300 kgf)
A : Excavation générale B : Excavation en travaux légers C : Chargement
Angle de rotation de la flèche. . . . . . . . . . . . . Gauche 80°, Droit 50°
zx50
CapacitéLargeur
Nombre PoidsUtilisation
ISO 7451Sans outils de coupeAvec outils de coupe
de dents
Bras court 1,50 m Bras long 1,85 m
405 mm
450 mm
3
90 kg
A
A
0,10 m3
455 mm
500 mm
3
94 kg
A
A
0,11 m3
505 mm
550 mm
4
103 kg
A
A
0,13 m3
555 mm
600 mm
4
108 kg
A
A
0,14 m3
605 mm
650 mm
4
114 kg
A
B
0,16 m3
655 mm
700 mm
4
117 kg
B
C
0,17 m3
Force de pénétration du bras
24,0 kN (2 450 kgf) 21,6 kN (2 200 kgf)
Force de cavage du godet 36,6 kN (3 740 kgf)
A : Excavation générale B : Excavation en travaux légers C : Chargement
Angle de rotation de la flèche. . . . . . . . . . . . . Gauche 80°, Droit 50°
17
SPÉCIFICATIONS
ZX40 / ZX50
Dimensions
vigueur. Ils sont conformes aux exigences TOPS (ISO 12117)
et FOPS (ISO 10262, Niveau 1).
Le canopy ou la cabine à 4 piliers peuvent être montés sur la
tourelle selon les besoins du travail et de la réglementation en
ZX40
Notes :
1. L’illustration montre la version cabine équipée de chenilles en caoutchouc de 400 mm.
2. Les valeurs sont communes aux versions cabine et canopy.
Unité : mm
A Largeur hors-tout
B Hauteur du canopy / cabine
C Rayon de giration arrière
D Dégagement minimum du sol
E Dégagement sous le contrepoids
F Hauteur du capot moteur
G Longueur du châssis
H Largeur du châssis
I Centre pignon vers centre roue folle
J Largeur des patins
K Longueur maximale transportable
L Hauteur hors-tout à la flèche
ZX40
1 690
2 590
1 450
335
640
1 540
2 450
1 850
1 960
400
5 450
1 810
ZX50
Note :
L’illustration montre la version cabine équipée de chenilles en caoutchouc de 400 mm.
Unité : mm
A Largeur hors-tout
B Hauteur du canopy / cabine
C Rayon de giration arrière
D Dégagement minimum du sol
E Dégagement sous le contrepoids
F Hauteur du capot moteur
G Longueur du châssis
H Largeur du châssis
I Centre pignon vers centre roue folle
J Largeur des patins
K Longueur maximale transportable
L Hauteur hors-tout à la flèche
ZX50
1 690
2 590
1 450
335
640
1 540
2 450
1 850
1 960
400
5 590
1 730
18
SPÉCIFICATIONS
ZX40 / ZX50
Performances
ZX40
Notes :
1. L’illustration montre la version cabine équipée d’un godet de 0,14 m3, d’un bras de 1,46 m et de chenilles en caoutchouc de 400 mm.
2. Les valeurs sont communes aux versions cabine et canopy.
Unité : mm
ZX40
Canopy et Cabine
1,46 m bras
1,81 m bras
A Portée de fouille maximale 5 730 6 060
B Profondeur de fouille maximale 3 360 3 710
C Hauteur d’attaque maximale 5 730 5 980
D Hauteur de déchargement maximale 4 050 4 300
E Hauteur de transport
4 310 4 310
F Rayon de giration minimum 2 040 2 310
G Position la plus haute du bas de lame
(au-dessus du niveau du sol) 430
430
H Position la plus basse du bas de lame
(au-dessous du niveau du sol) 460 460
Angle de rotation maximum de la flèche
L80° / R50°
L80° / R50°
Décalage L590 / R760
L590 / R760
ZX50
Note :
L’illustration montre la version cabine équipée d’un godet de 0,16 m3, d’un bras de 1,50 m et de chenilles en caoutchouc de 400 mm.
Unité : mm
ZX50
Canopy et Cabine
bras de 1,50 m
bras de 1,85 m
A Portée de fouille maximale 5 920 6 240
B Profondeur de fouille maximale 3 570
3 920
C Hauteur d’attaque maximale
5 820
6 050
D Hauteur de déchargement maximale 4 150
4 380
E Hauteur de transport
4 440
4 440
F Rayon de giration minimum 2 040
2 310
G Position la plus haute du bas de lame
(au-dessus du niveau du sol)
430
430
H Position la plus basse du bas de lame
(au-dessous du niveau du sol) 460
460
Angle de rotation maximum de la flèche
L80° / R50°
L80° / R50°
Décalage L590 / R760
L590 / R760
19
CAPACITÉS DE LEVAGE
ZX40 / ZX50
Mesure métrique
(Équipés de cabine)
A : Angle de rotation
B : Hauteur du point de charge
C : Capacité de levage
BRAS court ZX40, LAME AU-DESSUS DU SOL Conditions
Bras de 1,46 m
Godet de
0,14 m3
Chenilles en caoutchouc
de 400 mm
Hauteur du
point de
charge
Bras de 1,46 m
Godet de 0,14 m3
Chenilles en caoutchouc
de 400 mm
Hauteur du
point de
charge
Bras de 1,81 m
Godet de 0,14 m3
Chenilles en caoutchouc
de 400 mm
5m
10,40
8,12
6,34
9,83
7,91
6,13
9,13
7,61
5,86
8,79
7,41
5,66
8,77
7,39
5,64
9,03
6,67
5,73
5,47
5,73
6,76
9,77
5,18
4,42
4,20
4,39
5,18
7,69
1m
Angle de rotation
3m
2m
4m
5m
A portée max.
mètre
1m
*10,60
*14,60
*18,90
*20,20
*18,30
*12,20
10,40 *9,83
6,34
*9,06
9,82 *11,10
6,13
*9,22
9,13 *12,70
5,86 *10,10
8,79 *13,30
5,66 *10,30
8,77 *11,90
5,64 *10,50
9,03
*9,77
5,18
4,42
4,20
4,39
5,18
7,68
Bras de
1,81 m
Godet de
0,14 m3
Chenilles en caoutchouc
de 400 mm
4,45
4,80
4,90
4,71
4,25
3,34
Unité : kN
Angle de rotation
3m
2m
4m
5m
A portée max.
mètre
7,54
5,78
5,04
4,82
5,00
5,74
7,84
5,87
4,45
3,85
3,66
3,79
4,35
5,96
BRAS LONG ZX40, LAME AU SOL Conditions
4,45
4,80
4,90
4,71
4,25
3,34
Unité : kN
4 m
8,19
6,38
3 m *8,52 *8,52
8,19
6,38
2 m *12,49
9,96
7,92
6,13
5,31
4,06
1 m 12,12
9,14
7,55
5,79
5,17
3,94
0 m *13,69 *13,69 11,56
8,63
7,28
5,53
5,07
3,84
-1 m
*16,50 *16,50 24,23 16,76 11,42
8,51
7,18
5,43
-2 m
*27,50 *27,50 *24,50 17,10 11,60
8,67
Hauteur du
point de
charge
Unité : kN
A portée max.
3 m
2 m
1 m
0 m *13,60 *13,60
-1 m
*20,70 *20,70 *28,90 17,30
-2 m *19,30 17,70
Hauteur du
point de
charge
4m
Mesure dans l’axe
mètre
BRAS LONG ZX40, LAME AU-DESSUS DU SOL
Conditions
Angle de rotation
3m
2m
3 m *10,60
2 m 12,90
1 m 12,10
0 m *13,60 *13,60 11,70
-1 m
*20,70 *20,70 24,80 17,30 11,70
-2 m *19,30 17,70 12,00
BRAS court ZX40, LAME AU SOL
Conditions
1m
Mesure sur le côté ou à 360 degrés
4,17
4,81
5,13
5,21
5,05
4,63
3,84
Unité : kN
1m
Angle de rotation
3m
2m
4m
5m
A portée max.
mètre
4 m *8,49
6,38
3 m *8,52 *8,52 *8,53
6,38
2 m *12,49
9,96 *10,00
6,13 *8,85
4,06
1 m *17,39
9,14 *11,86
5,79 *9,39
3,94
0 m *13,69 *13,69 *19,83
8,63 *13,01
5,53 *9,46
3,84
-1 m
*16,50 *16,50 *24,60 16,76 *19,05
8,51 *12,53
5,43
-2 m
*27,50 *27,50 *24,50 17,10 *14,80
8,67
*8,55
*7,96
4,45
*8,07
3,85
*8,75
3,66
*9,31
3,79
*9,56
4,35
*9,47
5,96
Notes : 1. Les mesures sont basées sur la norme ISO 10567.
2. La capacité de levage ne dépasse pas 75% de la charge de basculement avec la machine sur sol ferme et de niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement non standard) situé à l’arrière du godet.
4. Un astérisque (*) indique une charge limitée par la capacité hydraulique.
5. 0 m = Sol.
20
4,17
4,81
5,13
5,21
5,05
4,63
3,94
CAPACITÉS DE LEVAGE
ZX40 / ZX50
Mesure métrique
(Équipés de cabine)
A : Angle de rotation
B : Hauteur du point de charge
C : Capacité de levage
BRAS court ZX50, LAME AU-DESSUS DU SOL Conditions
Bras de
1,50 m
Godet de
0,16 m3
Chenilles en caoutchouc de 400 mm
Hauteur du
point de
charge
1m
Bras de
1,50 m
Godet de
0,16 m3
Chenilles en caoutchouc de 400 mm
Bras de 1,85 m
Godet de
0,16 m3
Chenilles en caoutchouc de 400 mm
4m
5m
Hauteur du
point de
charge
Mesure dans l’axe
A portée max.
*7,60
*6,94
6,15
5,90
6,16
7,10
9,84
7,33
5,58
4,87
4,66
4,85
5,60
7,72
1m
2m
Angle de rotation
3m
4m
5m
A portée max.
mètre
1m
7,33
5,58
4,87
4,66
4,85
5,60
7,71
2m
Angle de rotation
3m
4m
5m
A portée max.
mètre
*7,32
6,14
5,45
5,23
5,40
6,11
7,94
*7,84
6,17
4,86
4,29
4,09
4,23
4,78
6,22
*7,84
BRAS LONG ZX50, LAME AU SOL Conditions
Bras de
1,85 m
Godet de
0,16 m3
Chenilles en caoutchouc de 400 mm
4,05
4,71
5,04
5,12
4,96
4,53
3,71
Unité : kN
4 m *8,66
7,63
3 m *9,09
7,56
6,30
4,99
2 m *13,88 11,61
9,14
7,26
6,22
4,91
1 m 13,85 10,68
8,73
6,86
6,05
4,76
0 m 13,26 10,14
8,40
6,56
5,91
4,62
-1 m
*16,11 *16,11 *22,92 19,60 13,11 10,01
8,29
6,45
-2 m
*26,46 *26,46 28,07 19,98 13,28 10,15
8,42
6,58
-3 m *12,55 *12,55
Hauteur du
point de
charge
4,05
4,71
5,04
5,12
4,96
4,53
3,71
Unité : kN
4 m *9,15
7,49
*7,60
3 m *11,44 *11,44 *10,46
7,52
*6,94
2 m *16,26 11,48 *12,12
7,27 *8,75
4,94
*6,97
1 m *21,16 10,71 *14,01
6,94 *10,90
4,84
*7,51
0 m *22,61 10,36 *14,93
6,73
*8,74
-1 m
*20,16 *20,16 *26,50 20,26 *20,87 10,34 *13,95
6,69 *10,96
-2 m *24,20 20,67 *15,51 10,56 *10,43
Hauteur du
point de
charge
Unité : kN
mètre
BRAS LONG ZX50, LAME AU-DESSUS DU SOL
Conditions
Angle de rotation
3m
4 m *9,15
7,49
3 m *11,44 *11,44
9,41
7,52
2 m 14,70 11,48
9,15
7,27
6,24
4,94
1 m 13,86 10,71
8,81
6,94
6,14
4,84
0 m 13,47 10,36
8,57
6,73
-1 m
*20,16 *20,16 *26,50 20,26 13,44 10,34
8,53
6,69
-2 m *24,20 20,67 13,70 10,56
BRAS court ZX50, LAME AU SOL
Conditions
2m
Mesure sur le côté ou à 360 degrés
4,47
5,06
5,37
5,44
5,29
4,89
4,17
2,77
Unité : kN
1m
2m
Angle de rotation
3m
4m
5m
A portée max.
mètre
4 m *8,66
7,63
*7,32
3 m *9,09
7,56 *8,39
4,99
*6,81
2 m *13,88 11,61 *10,90
7,26 *9,56
4,91
*6,85
1 m *19,42 10,68 *13,09
6,86 *10,36
4,76
*7,32
0 m *22,14 10,14 *14,51
6,56 *10,75
4,62
*8,36
-1 m
*16,11 *16,11 *22,92 19,60 *21,53 10,01 *14,32
6,45 *10,06
-2 m
*26,46 *26,46 *29,14 19,99 *17,70 10,16 *11,19
6,58 *10,01
-3 m *12,55 *12,55
*7,84
6,17
4,86
4,29
4,09
4,23
4,78
6,22
*7,84
Notes : 1. Les mesures sont basées sur la norme ISO 10567.
2. La capacité de levage ne dépasse pas 75% de la charge de basculement avec la machine sur sol ferme et de niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet (équipement non standard) situé à l’arrière du godet.
4. Un astérisque (*) indique une charge limitée par la capacité hydraulique.
5. 0 m = Sol.
21
4,47
5,06
5,37
5,44
5,29
4,89
4,17
2,77
Équipement ZX40 / ZX50
ZX40 Équipement Standard L’équipement standard pouvant varier selon les pays, veuillez contacter votre concessionnaire Hitachi pour de plus amples informations.
MOTEUR
• Séparateur d’eau
sur le circuit gasoil
SYSTÈME HYDRAULIQUE
• Leviers de contrôle
à pilotage hydraulique
• Leviers de coupure
de contrôle de pilotage
• Soupape anti-flottement
pour équipement frontal
• Système de translation
à deux vitesses
• Frein de stationnement
de rotation
• Ligne hydraulique simple
ou double effet
• Accoudoirs
• Prise 12 V
Note : * Pour version cabine
CANOPY (CABINE)
• Un phare de travail
• Chauffage
• Essuie-glace de pare-brise*
• Lave-glace de pare-brise*
• Dégivreur de pare-brise*
• Marteau brise glace*
• Ceinture de sécurité
CHÂSSIS
• Chenilles caoutchouc
400 mm
• Lame de semi-longue durée
ÉQUIPEMENT FRONTAL
• Flèche 2,73 m
• Bras 1,46 m
• Godet rétro 0,14 m3
• Joints d’axe de fixation
du godet de type torique
• Bagues HN
Équipement optionnel L’équipement optionnel pouvant varier selon les pays, veuillez contacter votre concessionnaire Hitachi pour de plus amples informations.
CANOPY (CABINE)
• Un phare de travail
CHÂSSIS
• Patins en acier 400 mm
• Patins en acier 550 mm
ÉQUIPEMENT FRONTAL
• Bras 1,81 m
• Godets rétro
22
Équipement ZX40 / ZX50
ZX50 Équipement Standard L’équipement standard pouvant varier selon les pays, veuillez contacter votre concessionnaire Hitachi pour de plus amples informations.
MOTEUR
• Séparateur d’eau
sur le circuit gasoil
SYSTÈME HYDRAULIQUE
• Leviers de contrôle
à pilotage hydraulique
• Leviers de coupure
de contrôle de pilotage
• Soupape anti-flottement
pour équipement frontal
• Système de translation
à deux vitesses
• Frein de stationnement
de rotation
• Ligne hydraulique simple
ou double effet
• Dégivreur de pare-brise*
• Marteau brise glace*
• Ceinture de sécurité
• Accoudoirs
• Prise 12 V
Note : * Pour version cabine
CANOPY (CABINE)
• Un phare de travail
• Chauffage
• Essuie-glace de pare-brise*
• Lave-glace de pare-brise*
CHÂSSIS
• Chenilles caoutchouc
400 mm
• Lame de semi-longue durée
ÉQUIPEMENT FRONTAL
• Flèche 2,88 m
• Bras 1,50 m
• Godet rétro 0,16 m3
• Joints d’axe de fixation
du godet de type torique
• Bagues HN
Équipement optionnel L’équipement optionnel pouvant varier selon les pays, veuillez contacter votre concessionnaire Hitachi pour de plus amples informations.
CANOPY (CABINE)
• Un phare de travail
CHÂSSIS
• Patins en acier 400 mm
• Patins en acier 550 mm
ÉQUIPEMENT FRONTAL
• Bras 1,85 m
• Godets rétro
23
Ces spécifications sont sujettes à modification sans préavis. Les illustrations montrent les modèles
standard et peuvent comporter l’équipement optionnel ou les accessoires avec quelques différences
dans les couleurs et les caractéristiques. Avant l’utilisation, lire le manuel de l’utilisateur.
Hitachi Construction Machinery
www.hcme.com
KS-FR131EU
