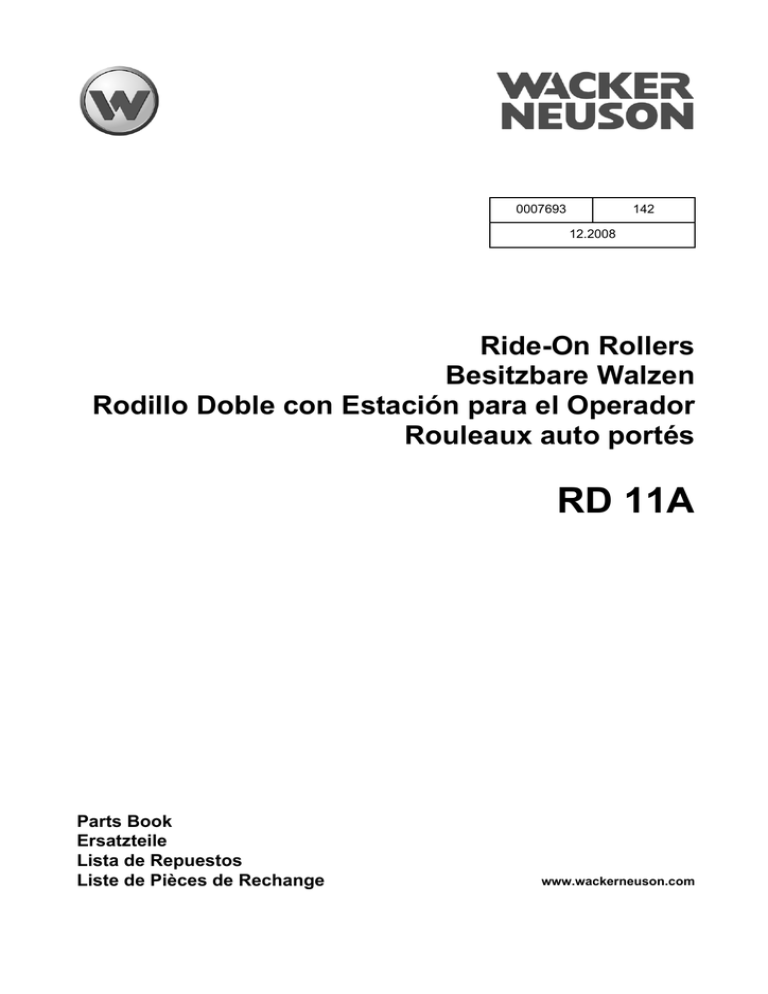

RD 11A

0007693
142
12.2008
Ride-On Rollers
Besitzbare Walzen
Rodillo Doble con Estación para el Operador
Rouleaux auto portés
RD 11A
Parts Book
Ersatzteile
Lista de Repuestos
Liste de Pièces de Rechange
www.wackerneuson.com
Nameplate
Typenschild
Plaque signalétique
Placa de Identificación
RD 11A
A nameplate listing the Model Number, Item Number, Revision, and Serial Number is
attached to each unit. Please record the information found on this plate so it will be available
should the nameplate become lost or damaged. When ordering parts or requesting service
information, you will always be asked to specify the model, item number, revision number,
and serial number of the unit.
Ein Typenschild mit Typ, Artikelnummer, Version und Maschinen-Nummer ist an jedem
Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust
oder Beschädigung des Schildes noch vorhanden sind. Der Typ, die Artikel-Nummer, die
Versions- Nummer und die Maschinen-Nummer sind bei der Ersatzteilbestellung oder
Nachfragen bezüglich Service-Informationen stets erforderlich.
Una placa de identificación con el modelo, número de referencia, nivel de revisión y número
de serie ha sido añadida en cada máquina. Favor de anotar los datos en la placa en caso
de que la placa de identificación sea destruida o perdida. En todos los pedidos para
repuestos necesita siempre el modelo, el número de referencia, el nivel de revisión y el
número de serie de la máquina en cuestión.
Une plaque signalétique mentionnant le modèle, le numéro de référence, le niveau de
revision et le numéro de série est fixée sur chaque machine. Veuillez noter les informations
relevées sur cette plaque de façon à ce qu’elles soient toujours disponibles si la plaque
signalétique venait à être perdue ou endommagée. Lorsq ue vous commandez des pièces
détachées ou vous sollicitez des informations après-vente, on vous demandera toujours de
préciser le modèle, le numéro de référence, le niveau de revision et le numéro de série de
la machine.
My machine’s numbers are / Die Nummern meines Gerätes sind /
Los números de mi máquina son / Les numéros de ma machine son :
0007693 - 142
3
Part Numbers - Boldface / Patents
Fettgedruckte Artikelnummern / Patente
Números de partes en negritas / Patentes
Numéros de pièce - en caractères gras / Brevets d’Invention
RD 11A
Part Numbers appearing in boldface type are recommended spare parts. This means that
these parts are subject to wear under normal operating conditions and may require periodic
service or replacement. It is recommended that these items be stocked to meet the
expected service requirements of this model. Actual stocking quantities of these and other
parts used in more extensive repairs will depend on the service practices of each customer.
Bei den in den Ersatzteillisten fettgedruckten Nummern handelt es sich um empfohlene
Ersatzteile. Dies bedeutet, daß diese Teile bei normalen Anwendungsbedingungen
natürlicher Abnutzung ausgesetzt sind und gelegentlich ersetzt oder überarbeitet werden
müssen. Es wird geraten, diese Teile auf Lager bereit zu haben, um für Service-Arbeiten an
diesem Gerät vorbereitet zu sein. Lagerbestände für diese und andere Teile, welche für
ausgiebigere Reparaturarbeiten benötigt werden, können je nach Service-Gewohnheiten
der einzelnen Kunden variieren.
Los números de partes en negritas en las Listas Ilustradas de Partes son los repuestos
recomendados, ésto quiere decir que estas partes se desgastarán bajo circunstancias de
funcionamiento normales y pueden requerir servicio periódico o su reemplazo. Se
recomienda que el cliente mantenga un abastecimiento adecuado de estas partes para
poder satisfacer la demanda requerida por el servicio a la máquina. La cantidad de
repuestos que el cliente necesitará para reparaciones dependerá de la póliza de servicio de
cada cliente.
Les numéros de pièces imprimés en caractères gras dans les Listes des Pièces Détachées
de ce manuel sont les pièces détachées recommandées par la Wacker. Cela veut dire que
ces pièces sont sujettes à usure dans des conditions de travail normales et peuvent
nécessiter de l’entretien ou leur remplacement. Nous recommandons que vous disposez
d’un stock de ces pièces pour pouvoir satisfaire la demande d’entretien de cette machine.
Le client doit decider lui-même de la quantité exacte de pièces de rechange qu’il disposera
dans ses stocks.
This machine may be covered by one or more of the following patents:
Dieses Gerät ist unter einem oder mehreren der folgenden Patente geschützt:
Puede ser que las patentes a continuación sean válidas para esta máquina:
Cette machine peut être protégée sous les brevets d’invention ci-dessous :
4
0007693 - 142
Table of Contents
Inhaltsverzeichnis
Indice
Table des matières
RD 11A
Front Frame
Vorderrahmen
Basitidor Delantero
Châssis Avant
8
Battery
Batterie
Batería
Batterie
12
Scrapers
Abstreifer
Barras Raspadoras
Racleurs
14
Engine Compartment
Motorkasten
Caja de Motor
Boîte de Moteur
16
Engine Compartment/Series Drive Hydraulics
Motorkasten/Hydraulik in Serie
Caja de Motor/Hidráulica en Serie
Compartiment Moteur/Hydraulique in Série
20
Rear Section/Steering
Rückaufbau/Steuerung
Sección Posterior/Dirección
Partie Arrière/Direction
26
Articulated Steering Joint
Knickgelenk
Unión Articulada de Dirección
Joint articulé
32
Rear Section/Fuel Tank
Rückaufbau/Kraftstofftank
Sección Posterior/Tanque de Combustible
Partie Arrière/Réservoir de Carburant
36
Rear Section/Controls
Steuerkontrolle
Sección Posterior/Palanca de Mando
Partie Arrière/Guidons
40
Series Drive/Seat/ROPS
Hydraulik in Serie/Sitz/ROPS
Hidráulica en Serie/Asiento/ROPS
Hydraulique en Série/Siège/ROPS
42
Watering System
Berieselungssystem
Sistema de Regadura
Système d'Arrosage
44
Series Drive/Front Drum
Hydraulik in Serie/Vorderbandage
Hidráulica en Serie/Tambor Delantero
Hydraulique in Série/Tambour Avant
48
Series Drive/Rear Drum
Hydraulik in Serie/Hinterbandage
Hidráulica en Serie/Tambor de Atrás
Hydraulique in Série/Tambour Arrrière
52
Drive Pump/Components
Antriebspumpe/Bestandteile
Bomba de Accionamiento/Piezas
Pompe d'entraînement/Parties Constituantes
56
0007693 - 142
5
Table of Contents
Inhaltsverzeichnis
Indice
Table des matières
RD 11A
Exciter cpl.
Erreger kpl.
Excitador compl.
Excitatrice compl.
58
Starter Wire Connection
Starterkabelbaum
Conjunto de Cables del Arrancador
Harnais de Câbles Électriques du Démarreur
60
Main Wiring Harness
Hauptkabelbaum
Conjunto de Cables Principal
Harnais de Fils électirques Principal
62
Hydraulic Schematic
Hydraulikschema
Esquema Hidráulico
Schéma de l'Installation Hydraulique
64
Labels
Aufkleber
Calcomanias
Autocollants
68
Engine-Honda
Honda-Motor
Motor Honda
Moteur Honda
71
Engine Block
Motor
Motor
Moteur
72
Cylinder Head
Zylinderkopf
Culata
Culasse
74
Camshaft
Nockenwelle
Arbol de levas
Arbre à cames
76
Cover
Deckel
Tapa
Couvercle
80
Piston/Crankshaft
Kolben/Kurbelwelle
Pistón/Cigueñal
Piston/Vilebrequin
84
Carburetor cpl.
Vergaser kpl.
Carburador compl.
Carburateur compl.
86
Air Cleaner
Luftfilter
Filtro del Aire
Filtre à Air
90
Starter/Blower Housing
Starter- und Lüftergehäuse
Arrancador/Cubierta
Démarreur/Bouclier
92
6
0007693 - 142
Table of Contents
Inhaltsverzeichnis
Indice
Table des matières
RD 11A
Governor
Regler
Regulador
Régulateur
94
Flywheel/Ignition Coil
Schwungrad/Zündspule
Volante/Bobina de Encendido
Volant /Bobine d'Allumage
96
Fuel Pump cpl.
Kraftstoffpumpe kpl.
Bomba de combustible compl.
Pompe à carburant compl.
98
Starter
Starter
Arrancador
Démarreur
100
Labels
Aufkleber
Calcomanias
Autocollants
102
Accessories
Sonderzubehör
Accesorios
Accessoires
105
Backup Alarm Kit
Rückfahrtalarmsatz
Juego de Alarma Contra Marcha Atrás
Jeu d'Avertisseur de Marche Arrièe
106
0007693 - 142
7
Front Frame
Vorderrahmen
Basitidor Delantero
Châssis Avant
RD 11A
8
0007693 - 142
Front Frame
Vorderrahmen
Basitidor Delantero
Châssis Avant
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
1
0111845 13
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
M8 x 25
2
0030066 30
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
3
0011151
5
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
M8 x 30
4
0113790
1
Cover
Deckel
Tapa
Couvercle
5
0010369
8
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
6
0112304 10
Washer
Scheibe
Arandela
Rondelle
7
0079309
2
Flexible latch
Verriegelung
Aldaba
Loquet
8
0011476
9
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
0111898
2
Hinge
Scharnier
Bisagra
Charnière
10 0111618
1
Brace
Strebe
Apoyo
Ventrière
11 0118955
3
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
12 0151054
1
Cable
Kabel
Cable
Câble
13 0028585
2
Nut
Mutter
Tuerca
Écrou
14 0111067
1
Panel
Panel
Panel
Tableau
15 0114600
1
Seal
Dichtung
Empaque
Joint
27-1/2in
16 0029116
2
Hexagonal head cap screw
Sechskantschraube
Tornillo hexagonal
Boulon à tête hexagonale
M6 x 1 x 20
17 0087023 16
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M8 x 22
18 0155487
1
Adapter
Adapter
Adaptador
Raccord
19 0088553
1
Regulator
Regulator
Regulador
Régulateur
20 0111827
1
Panel
Panel
Panel
Tableau
21 0111066
1
Panel
Panel
Panel
Tableau
22 0111858
2
Spacer
Abstandsstück
Espaciador
Entretoise
23 0110681
1
Front frame
Vorderrahmen
Chasis delantero
Châssis avant
24 0111065
1
Panel
Panel
Panel
Tableau
25 0111826
1
Panel
Panel
Panel
Tableau
9
0007693 - 142
9
M5
M5 x 16
6Nm/4ft.lbs
M6 x 20
5/16-24in
25Nm/18ft.lbs
20A
24Nm/17ft.lbs
Front Frame
Vorderrahmen
Basitidor Delantero
Châssis Avant
RD 11A
10
0007693 - 142
Front Frame
Vorderrahmen
Basitidor Delantero
Châssis Avant
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Qty.
St.
Description
Beschreibung
Descripción
Description
26 0112433
2
Molding
Profilgummi
Moldura
Garniture
27 0114015
1
Fitting
Verschraubung
Unión
Raccord
28 0114016
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
29 0083438
1
Fitting
Verschraubung
Unión
Raccord
30 0010625
4
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
31 0071505
1
Fitting
Verschraubung
Unión
Raccord
32 0085957
1
Screw
Schraube
Tornillo
Vis
M8 x 30
33 0028707
1
Clamp
Schelle
Abrazadera
Agrafe
0,21-0,63
34 0114759
1
Clamp
Schelle
Abrazadera
Agrafe
36 0111902
2
Washer
Scheibe
Arandela
Rondelle
37 0119363
1
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
38 0118993
1
Mount
Konsole
Ménsula
Support
39 0085437
1
Relay
Relais
Relai
Relais
12VDC/70A
40 0029117
5
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M6
41 0155764
1
Solenoid Kit
Solenoidsatz
Juego-solenoide
Jeu-solénoid
42 0010880
1
Hex nut
Sechskantmutter
Tuerca hexagonal
Écrou six-pans
43 0153570
1
Bracket
Konsole
Soporte
Support
44 0152769
1
Cap
Kappe
Tapa
Capuchon
45 0152771
1
Extension
Verlängerung
Extensión
Extension
46 0013971
1
Sightglass
Ölschauglas
Mirilla del nivel de aceite
Verre-regard d'huile
0007693 - 142
11
A5
25Nm/18ft.lbs
M8
M6
Battery
Batterie
Batería
Batterie
RD 11A
12
0007693 - 142
Battery
Batterie
Batería
Batterie
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
65 0118088
1
Battery
Batterie
Batería
Batterie
12VDC
132 0157185
2
J-Bolt
J-Bolzen
Perno forma J
Boulon J
0,25-8
174 0157186
1
Negative battery cable
Minusbatteriekabel
Cable negativo de batería
Câble négatif de batterie
223 0157187
1
Positive battery cable
Plusbatteriekabel
Cable positivo de batería
Câble positif de batterie
225 0111845
6
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
230 0157182
1
Battery bracket
Batteriestütze
Soporte de batería
Support de batterie
236 0087023
2
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M8 x 22
266 0010367
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
267 0110969
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
268 0030066
4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
304 0157183
1
Mounting bracket
Konsole
Ménsula
Support
347 0157184
1
Battery bracket
Batteriestütze
Soporte de batería
Support de batterie
0007693 - 142
13
M8 x 25
25Nm/18ft.lbs
Scrapers
Abstreifer
Barras Raspadoras
Racleurs
RD 11A
14
0007693 - 142
Scrapers
Abstreifer
Barras Raspadoras
Racleurs
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
6
0013971
7
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Sightglass
Ölschauglas
Mirilla del nivel de aceite
Verre-regard d'huile
0078269
1
Plug (threaded)
Schraubverschluß
Tapón roscado
Bouchon
9/16-18in
7
0014398
1
O-Ring
O-Ring
Anillo-O
Joint torique
12 x 2
8
0111040 16
Screw
Schraube
Tornillo
Vis
M8 x 12
9
0118539
Shockmount
Puffer
Amortiguador
Silentbloc
10 0111845 12
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
11 0110933
2
Mounting plate
Anbauplatte
Placa-montaje
Plaque-montage
12 0080767
2
Scraper
Abstreifer
Barra raspadora
Racleur
13 0111038
2
Plate
Platte
Placa
Plaque
14 0010367 12
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
16 0110458
4
Clamp
Schelle
Abrazadera
Agrafe
17 0087023
4
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
18 0111043
2
Cap
Kappe
Tapa
Capuchon
19 0111041
2
Tube
Rohr
Tubo
Tube
20 0111042
1
Hydraulic T-fitting
T-Hydraulikverschraubung
Unión hidráulico forma T
Raccord hydraulique T
1/2in
21 0111128
1
Tube
Rohr
Tubo
Tube
78in
22 0151121
1
Hydraulic elbow fitting
Hydraulikrohrkrümmer
Codo hidráulico
Coude hydraulique
1/2in
23 0110681
1
Front frame
Vorderrahmen
Chasis delantero
Châssis avant
33 0110969
4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
34 0152769
1
Cap
Kappe
Tapa
Capuchon
35 0152771
1
Extension
Verlängerung
Extensión
Extension
4
0007693 - 142
15
25Nm/18ft.lbs
M8 x 25
M8
M8 x 22
25Nm/18ft.lbs
M8
Engine Compartment
Motorkasten
Caja de Motor
Boîte de Moteur
RD 11A
16
0007693 - 142
Engine Compartment
Motorkasten
Caja de Motor
Boîte de Moteur
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0110252
2
Gasket
Dichtung
Junta
Joint
Silenciador
Pot d'échappement
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
7Nm/5ft.lbs
2
0151159
1
Muffler
Auspufftopf
3
0111987
1
Hose
Schlauch
Manguera
Tuyau
Aislador
Isolant
17in
1,38
22Nm/16ft.lbs
4
0112283
1
Insulator
Isolator
5
0079578
1
Clamp
Schelle
Abrazadera
Agrafe
6
0111069
1
Muffler bracket
Konsole-Auspufftopf
Ménsula-Silenciador
Support-Pot d'échappement
7
0025555
4
Hexagonal head cap screw
Sechskantschraube
Tornillo hexagonal
Boulon à tête hexagonale
3/8-16 x 1-1/4in
8
0111040
2
Screw
Schraube
Tornillo
Vis
M8 x 12
0111314
1
Spacer
Abstandsstück
Espaciador
Entretoise
10 0111315
1
Coupling
Kupplung
Acoplamiento
Accouplement
11 0014663
2
Hexagonal head cap screw
Sechskantschraube
Tornillo hexagonal
Boulon à tête hexagonale
M6 x 16
12 0010624
2
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B6,4
13 0011541
1
Socket head screw
Zylinderschraube
Tornillo hueco
Vis à six-pans creux
M8 x 30
2
Screw-socket head
Sechskant-Schraube
Tornillo hueco
Vis à six-pans creux
M10 x 35
15 0111062
1
Hydraulic pump
Hydraulikpumpe
Bomba hidráulica
Pompe hydraulique
16 0010621
1
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B10,5
17 0052027
1
Square key
Passfeder
Chaveta
Clavette
1/4 x 7/8in
18 0111571
1
Adapter
Adapter
Adaptador
Raccord
19 0115598
1
Battery cable
Batteriekabel
Cable de batería
Câble de batterie
20 0010367
1
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
21 0010369
1
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M5
22 0028746
1
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
1/4-28in
23 0115707
1
Lever
Hebel
Palanca
Levier
24 0011364
1
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M5 x 40
1
Washer
Scheibe
Arandela
Rondelle
14
9
14 0011533
25 0116974
0007693 - 142
17
31Nm/22ft.lbs
25Nm/18ft.lbs
10Nm/7ft.lbs
41Nm/30ft.lbs
83Nm/61ft.lbs
6Nm/4ft.lbs
Engine Compartment
Motorkasten
Caja de Motor
Boîte de Moteur
RD 11A
18
0007693 - 142
Engine Compartment
Motorkasten
Caja de Motor
Boîte de Moteur
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
26 0011049
1
Plug (threaded)
Schraubverschluß
Tapón roscado
Bouchon
M14 x 1,5
27 0111336
1
Nut
Mutter
Tuerca
Écrou
1/4-28in
28 0111334
1
Rod
Stange
Varilla
Tringle
29 0111335
1
Coupling
Kupplung
Acoplamiento
Accouplement
30 0111555
1
Cable
Kabel
Cable
Câble
31 0011320
4
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M10 x 50
32 0010365
4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M10
33 0118080
1
Honda engine
Honda-Motor
Motor Honda
Moteur Honda
34 0114758
1
Fuel hose
Kraftstoffleitung
Manguera de combustible
Tuyau de carburant
1/4 x 12in
34 0114760
1
Wrap
Umhüllung
Envoltura
Enveloppement
1/2 x 12in
35 0028707
3
Clamp
Schelle
Abrazadera
Agrafe
0,21-0,63
36 0081359
1
Fuel filter
Kraftstofffilter
Filtro de combustible
Filtre à carburant
37 0151593
1
Fuel hose
Kraftstoffleitung
Manguera de combustible
Tuyau de carburant
1/4 x 52,50in
38 0114761
1
Wrap
Umhüllung
Envoltura
Enveloppement
1/2 x 42in
39 0112287
1
Clamp
Schelle
Abrazadera
Agrafe
1,56-2,50
40 0074738
4
Flange nut
Flanschmutter
Tuerca de reborde
Ecrou de bride
M8
41 0080774
1
Solenoid
Solenoid
Solenoide
Solénoïde
12VDC
0007693 - 142
19
49Nm/36ft.lbs
Engine Compartment/Series Drive Hydraulics
Motorkasten/Hydraulik in Serie
Caja de Motor/Hidráulica en Serie
Compartiment Moteur/Hydraulique in Série
20
RD 11A
0007693 - 142
Engine Compartment/Series Drive Hydraulics
Motorkasten/Hydraulik in Serie
Caja de Motor/Hidráulica en Serie
Compartiment Moteur/Hydraulique in Série
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0111306
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
2
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
0078816
4
Adapter fitting
Zwischenverschraubung
Unión con adaptador
Raccord intermédiaire
2
0080736
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,364 x 0,070in
2
0080731
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,468 x 0,078in
3
0010365
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M10
4
0112281
1
Valve
Ventil
Válvula
Soupape
5
0110688
1
Manifold
Verteiler
Distribuidor
Tubulure
6
0111084
1
Manifold
Verteiler
Distribuidor
Tubulure
7
0080557
1
Valve
Ventil
Válvula
Soupape
8
0111276
2
Hydraulic fitting
Hydraulikverschraubung
Unión hidráulico
Raccord hydraulique
SAE No.6 x 8
8
0080736
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,364 x 0,070in
8
0080732
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,644 x 0,087in
9
0111300
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
10 0160864
3
Test fitting w/cap
Prüfverschraubung mit Kappe
Unión de prueba con tapa
Raccord d'essai avec couvercle
11 0111275
2
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
12 0153569
1
Wiring harness
Kabelbaum
Conjunto de cables
Harnais de câbles électriques
12 0086545
1
Connector
Anschlußteil
Conector
Connecteur
13 0112282
1
Coil
Spule
Bobina
Bobine
14 0086581
1
Fitting
Verschraubung
Unión
Raccord
45 x 08 x 08
14 0080737
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,489 x 0,070in
14 0080732
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,644 x 0,087in
15 0111294
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
16 0157023
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
17 0081583
6
Straight fitting
Verschraubung-gerade
Unión recto
Raccord-droit
No.8
17 0080737
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,489 x 0,070in
0007693 - 142
21
M10 x 100
Engine Compartment/Series Drive Hydraulics
Motorkasten/Hydraulik in Serie
Caja de Motor/Hidráulica en Serie
Compartiment Moteur/Hydraulique in Série
22
RD 11A
0007693 - 142
Engine Compartment/Series Drive Hydraulics
Motorkasten/Hydraulik in Serie
Caja de Motor/Hidráulica en Serie
Compartiment Moteur/Hydraulique in Série
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
0,644 x 0,087in
17 0080732
1
O-Ring
O-Ring
Anillo-O
Joint torique
18 0111302
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
19 0111282
1
Hydraulic fitting
Hydraulikverschraubung
Unión hidráulico
Raccord hydraulique
SAE No.4
19 0080730
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,351 x 0,072in
19 0112267
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,301 x 0,070in
20 0111305
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
21 0111301
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
22 0111295
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
23 0111263
1
Fitting
Verschraubung
Unión
Raccord
24 0028314
2
Clamp
Schelle
Abrazadera
Agrafe
0,81 x 1,25in
25 0111293
1
Suction hose
Saugschlauch
Manguera de succión
Tuyau de succion
3/8 x 18in
26 0111073
1
Filter
Filter
Filtro
Filtre
27 0010365
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M10
28 0010621
4
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B10,5
29 0087023
4
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M8 x 22
30 0113114
1
Bracket
Konsole
Soporte
Support
31 0079875
1
Hydraulic fitting
Hydraulikverschraubung
Unión hidráulico
Raccord hydraulique
31 0080737
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,489 x 0,070in
31 0080733
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,755 x 0,097in
32 0114219
1
Tube
Rohr
Tubo
Tube
33 0111296
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
34 0111062
1
Hydraulic pump
Hydraulikpumpe
Bomba hidráulica
Pompe hydraulique
35 0111904
1
Screw
Schraube
Tornillo
Vis
36 0111907
1
Nylon bushing
Buchse
Buje
Douille
37 0117050
1
Latch
Verriegelung
Aldaba
Loquet
0007693 - 142
23
25Nm/18ft.lbs
M6 x 8 x 16
Engine Compartment/Series Drive Hydraulics
Motorkasten/Hydraulik in Serie
Caja de Motor/Hidráulica en Serie
Compartiment Moteur/Hydraulique in Série
24
RD 11A
0007693 - 142
Engine Compartment/Series Drive Hydraulics
Motorkasten/Hydraulik in Serie
Caja de Motor/Hidráulica en Serie
Compartiment Moteur/Hydraulique in Série
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
38 0157020
2
Screw
Schraube
Tornillo
Vis
1/4-20 x 0,50
39 0010368
1
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M6
40 0111299
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
41 0111276
1
Hydraulic fitting
Hydraulikverschraubung
Unión hidráulico
Raccord hydraulique
SAE No.6 x 8
41 0080736
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,364 x 0,070in
41 0080732
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,644 x 0,087in
42 0156998
1
Filter head
Filterkopf
Basa
Tapa del filtro
43 0111072
1
Bracket
Konsole
Soporte
Support
44 0111279
1
Filter
Filter
Filtro
Filtre
45 0111272
1
Hydraulic elbow fitting
Hydraulikrohrkrümmer
Codo hidráulico
Coude hydraulique
SAE No.8 x 90
45 0080737
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,489 x 0,070in
45 0080732
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,644 x 0,087in
46 0114217
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
47 0114216
1
Manifold
Verteiler
Distribuidor
Tubulure
48 0030066
4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
49 0113979
1
Check valve
Rückschlagventil
Válvula checadora
Clapet de non-retour
52 0111274
1
Hose clamp
Schlauchschelle
Abrazaderas de manguera
Agrafe de tuyau
53 0010624
2
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B6,4
54 0014663
1
Hexagonal head cap screw
Sechskantschraube
Tornillo hexagonal
Boulon à tête hexagonale
M6 x 16
55 0119787
1
Solenoid valve
Ventil-Solenoid
Válvula-solenoide
Électrovanne
56 0156999
1
T-Fitting
T-Verschraubung
Unión forma T
Raccord T
0007693 - 142
25
M8
10Nm/7ft.lbs
No.8
Rear Section/Steering
Rückaufbau/Steuerung
Sección Posterior/Dirección
Partie Arrière/Direction
RD 11A
26
0007693 - 142
Rear Section/Steering
Rückaufbau/Steuerung
Sección Posterior/Dirección
Partie Arrière/Direction
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0113828
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Cap
Kappe
Tapa
Capuchon
0113829
1
Nut
Mutter
Tuerca
Écrou
3
0111318
1
Steering wheel
Steuerrad
Volante de dirección
Volant de direction
4
0151024
1
Housing
Gehäuse
Caja
Carter
5
0087023 45
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
6
0111107
1
Bracket
Konsole
Soporte
Support
7
0030066
6
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
8
0117866
2
Casing
Umhüllung
Envoltura
Gaine
9
0111291
1
Valve
Ventil
Válvula
Soupape
10 0119330
1
Lever
Hebel
Palanca
Levier
11 0115691
1
Cable
Kabel
Cable
Câble
12 0111102
1
Clamp
Schelle
Abrazadera
Agrafe
13 0112065
2
Shim
Ausgleichscheibe
Laminita
Cale
14 0011476
2
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M5 x 16
15 0118924
2
Washer
Scheibe
Arandela
Rondelle
0,469
16 0010620
2
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B13
17 0118930
1
Spring
Feder
Resorte
Ressort
19 0118929
1
Screw
Schraube
Tornillo
Vis
20 0119229
1
Bracket
Konsole
Soporte
Support
21 0010883
1
Hex nut
Sechskantmutter
Tuerca hexagonal
Écrou six-pans
M10
22 0110969 45
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
23 0079228
1
Grommet
Tülle
Ojal
Passe-fil
24 0111106
1
Tube
Rohr
Tubo
Tube
25 0111841
1
Plate
Platte
Placa
Plaque
26 0111111
1
Cover
Deckel
Tapa
Couvercle
0007693 - 142
27
M8 x 22
25Nm/18ft.lbs
M8
6Nm/4ft.lbs
M10
Rear Section/Steering
Rückaufbau/Steuerung
Sección Posterior/Dirección
Partie Arrière/Direction
RD 11A
28
0007693 - 142
Rear Section/Steering
Rückaufbau/Steuerung
Sección Posterior/Dirección
Partie Arrière/Direction
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M16 x 60
28 0010620
1
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B13
29 0031121
2
Washer
Scheibe
Arandela
Rondelle
30 0111036
1
Lock arm
Riegel
Seguro
Verrou
31 2005276
1
Cotter pin
Sicherungssplint
Clavija hendida
Goupille fendue
32 0111536
1
Latch
Verriegelung
Aldaba
Loquet
33 0013496
1
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
34 0111299
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
35 0111300
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
36 0111298
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
37 0111297
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
38 0164966
1
Wiring harness, main
Hauptkabelbaum
Conjunto de cables principal
Harnais de fils électriques principal
39 0078980
1
Switch-ignition w/key
Zündschalter mit Schlüssel
Interruptor de encendido con llave
Interrupteur d'ignition avec clé
40 0081203
1
Key
Schlüssel
Llave
Clé
40 0113119
1
Key ring
Schlüsselring
Llaves
Porte-clés
41 0152423
4
Screw
Schraube
Tornillo
Vis
M8 x 25
4
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M12 x 25
43 0010366
4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M12
44 0011549
1
Screw-socket head
Sechskant-Schraube
Tornillo hueco
Vis à six-pans creux
M6 x 30
45 0073164
1
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M6 x 10
46 0086710
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M3
47 0151014
1
Hour meter
Stundenzähler
Horometro
Compteur horaire
48 0011731
2
Cheese head screw
Zylinderschraube
Tornillo
Vis à tête cylindrique
49 0119223
1
Switch
Schalter
Interruptor
Interrupteur
50 0151236
1
Light
Lampe
Lámpara
Lampe
27 0011517
42 0013002
Qty.
St.
0007693 - 142
29
210Nm/154ft.lbs
3-9/16in
M16
42in
25Nm/18ft.lbs
86Nm/63ft.lbs
17Nm/12ft.lbs
10Nm/7ft.lbs
M3 x 16
Rear Section/Steering
Rückaufbau/Steuerung
Sección Posterior/Dirección
Partie Arrière/Direction
RD 11A
30
0007693 - 142
Rear Section/Steering
Rückaufbau/Steuerung
Sección Posterior/Dirección
Partie Arrière/Direction
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
50 0153428
1
Clamp
Schelle
Abrazadera
Agrafe
51 0010369
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M5
52 0151235
1
Bushing
Buchse
Buje
Douille
1/8 ID
0007693 - 142
31
Articulated Steering Joint
Knickgelenk
Unión Articulada de Dirección
Joint articulé
RD 11A
32
0007693 - 142
Articulated Steering Joint
Knickgelenk
Unión Articulada de Dirección
Joint articulé
RD 11A
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0111092
2
Pillow block
Lagerbock
Caja de chumacera
Pedestal support
2
0010618
4
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B17
3
0011374
4
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M16 x 50
Grasera
Graisseur
AM6
210Nm/154ft.lbs
4
2004705
4
Grease fitting
Schmiernippel
5
0079721
2
Shaft seal
Wellendichtring
Sello del eje
Bague d'étanchéité
6
0079161
3
Ball bearing
Kugellager
Rodamiento de bolas
Roulement à billes
7
0110735
2
Bearing sleeve
Lagerbuchse
Casquillo
Douille de roulement
8
0079162
1
Ball bearing
Kugellager
Rodamiento de bolas
Roulement à billes
9
0111124
1
Shaft
Welle
Eje
Arbre
10 0016389
8
Screw-socket head
Sechskant-Schraube
Tornillo hueco
Vis à six-pans creux
11 0110670
1
Housing
Gehäuse
Caja
Carter
12 0111775
1
Washer
Scheibe
Arandela
Rondelle
13 0112015
1
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M24
14 0038238
1
Dowel pin
Paßstift
Espiga
Cheville
5M6 x 40
15 0011422
4
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M12 x 35
16 0118410
1
Pivot
Drehteil
Pivote
Pivot
17 0111129
1
Bearing
Lager
Rodamiento
Roulement
18 0088817
2
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M12 x 60
19 0010620
4
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B13
20 0111132
4
Pivot
Drehteil
Pivote
Pivot
21 0111131
2
Pin
Stift
Pasador
Goupille
22 0010366
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
23 0111297
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
24 0111298
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
25 0078816
2
Adapter fitting
Zwischenverschraubung
Unión con adaptador
Raccord intermédiaire
0007693 - 142
33
1,62 x 2,46 x
0,25
M12 x 35
118Nm/87ft.lbs
271Nm/199ft.lbs
85Nm/62ft.lbs
86Nm/63ft.lbs
M12
42in
Articulated Steering Joint
Knickgelenk
Unión Articulada de Dirección
Joint articulé
RD 11A
34
0007693 - 142
Articulated Steering Joint
Knickgelenk
Unión Articulada de Dirección
Joint articulé
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
25 0080736
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,364 x 0,070in
25 0080731
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,468 x 0,078in
26 0111130
1
Hydraulic cylinder
Hydrozylinder
Cilindro hidráulico
Cylindre hydraulique
27 0114393
1
Grease fitting
Schmiernippel
Grasera
Graisseur
0007693 - 142
35
M6 x 1
Rear Section/Fuel Tank
Rückaufbau/Kraftstofftank
Sección Posterior/Tanque de Combustible
Partie Arrière/Réservoir de Carburant
36
RD 11A
0007693 - 142
Rear Section/Fuel Tank
Rückaufbau/Kraftstofftank
Sección Posterior/Tanque de Combustible
Partie Arrière/Réservoir de Carburant
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0111324
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Latch
Verriegelung
Aldaba
Loquet
0111323
6
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
3
0111331
1
Hinge
Scharnier
Bisagra
Charnière
4
0029117
6
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
5
0111515
1
Bracket
Konsole
Soporte
Support
6
0111330
1
Door
Tür
Puerta
Porte
7
0111098
1
Guard
Schutz
Protector
Protection
8
0111325
1
Grommet
Tülle
Ojal
Passe-fil
9
0119500
1
Fuel tank cap
Tankverschluß
Tapa del tanque
Chapeau de réservoir
10 0111097
1
Fuel tank
Kraftstofftank
Depósito de combustible
Réservoir de carburant
11 0011456
2
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M8 x 30
12 0010374
4
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B8,4
13 0110969
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
14 0053577
3
Tank valve bushing
Buchse
Buje
Douille
15 0111321
2
Fitting
Verschraubung
Unión
Raccord
16 0111842
1
Fuel hose
Kraftstoffleitung
Manguera de combustible
Tuyau de carburant
17 0111322
4
Screw
Schraube
Tornillo
Vis
M5 x 16
2
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M8 x 22
19 0112701
1
Fuel hose
Kraftstoffleitung
Manguera de combustible
Tuyau de carburant
1/4 x 47in
19 0114760
1
Wrap
Umhüllung
Envoltura
Enveloppement
1/2 x 12in
20 0111844
3
Molding
Profilgummi
Moldura
Garniture
3in
21 0111845 12
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
M8 x 25
22 0010367 12
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
23 0080767
2
Scraper
Abstreifer
Barra raspadora
Racleur
24 0111038
2
Plate
Platte
Placa
Plaque
18 0087023
0007693 - 142
37
M6 x 16
M6
6Nm/4ft.lbs
25Nm/18ft.lbs
1Nm/0ft.lbs
6Nm/4ft.lbs
Rear Section/Fuel Tank
Rückaufbau/Kraftstofftank
Sección Posterior/Tanque de Combustible
Partie Arrière/Réservoir de Carburant
38
RD 11A
0007693 - 142
Rear Section/Fuel Tank
Rückaufbau/Kraftstofftank
Sección Posterior/Tanque de Combustible
Partie Arrière/Réservoir de Carburant
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
25 0110933
2
Mounting plate
Anbauplatte
Placa-montaje
Plaque-montage
26 0118539
4
Shockmount
Puffer
Amortiguador
Silentbloc
27 0111040 16
Screw
Schraube
Tornillo
Vis
28 0111329
1
Gauge
Anzeiger
Indicador
Indicateur
29 0111320
1
Fitting
Verschraubung
Unión
Raccord
30 0028707
1
Clamp
Schelle
Abrazadera
Agrafe
31 0112685
1
Key Set
Schlüsselsatz
Juego de llave
Jeu de clavette
32 0110929
1
Cover
Deckel
Tapa
Couvercle
33 0110920
1
Rear frame
Hinterrahmen
Chasis de atrás
Châssis arrière
0007693 - 142
39
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
M8 x 12
25Nm/18ft.lbs
0,21-0,63
Rear Section/Controls
Steuerkontrolle
Sección Posterior/Palanca de Mando
Partie Arrière/Guidons
RD 11A
40
0007693 - 142
Rear Section/Controls
Steuerkontrolle
Sección Posterior/Palanca de Mando
Partie Arrière/Guidons
RD 11A
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0086551
1
Connector
Anschlußteil
Conector
Connecteur
2
0118994
1
Wiring harness
Kabelbaum
Conjunto de cables
Harnais de câbles électriques
3
0111116
1
Brake control
Bremsregler
Regulador de freno
Contrôle de frein
4
0111316
1
Bracket
Konsole
Soporte
Support
5
0010367
4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
6
0030066
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
7
0075161
1
Cotter pin
Sicherungssplint
Clavija hendida
Goupille fendue
1-3/16 x 0,073
10 0114315
1
Brake Cable Kit
Bremsseilzug
Juego de cable de freno
Tirette à câble de frein
10 0115051
1
Brake Cable Hardware Kit
Bremsseilwartungssatz
Juego de cable con herrajes
Jeu de pièces
11 0011342
4
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
12 0112421
2
Bushing spacer
Abstandshülse
Espaciador
Entretoise
13 0111047
1
Clamp
Schelle
Abrazadera
Agrafe
14 0112420
2
Bushing spacer
Abstandshülse
Espaciador
Entretoise
15 0087023
2
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
16 0086550
1
Connector
Anschlußteil
Conector
Connecteur
17 0111555
1
Cable
Kabel
Cable
Câble
19 0111061
1
Control
Betätigung
Regulador
Commande
20 0112422
1
Exciter switch
Erregerschalter
Interruptor de excitador
Interrupteur d'excitatrice
21 0114261
1
Cap
Kappe
Tapa
Capuchon
22 0114262
1
Grip Housing Kit
Handgriff kpl.
Puño compl.
Poignée compl.
23 0085833
1
Switch
Schalter
Interruptor
Interrupteur
24 0075161
1
Cotter pin
Sicherungssplint
Clavija hendida
Goupille fendue
0007693 - 142
41
M8 x 45
25Nm/18ft.lbs
M8 x 22
25Nm/18ft.lbs
1-3/16 x 0,073
Series Drive/Seat/ROPS
Hydraulik in Serie/Sitz/ROPS
Hidráulica en Serie/Asiento/ROPS
Hydraulique en Série/Siège/ROPS
RD 11A
42
0007693 - 142
Series Drive/Seat/ROPS
Hydraulik in Serie/Sitz/ROPS
Hidráulica en Serie/Asiento/ROPS
Hydraulique en Série/Siège/ROPS
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0110970
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Seat
Sitz
Asiento
Siège
0111095
1
Frame
Rahmen
Chasis
Châssis
3
0010620
8
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B13
4
0012648
8
Lock washer
Federring
Federring
Rondelle de ressort
B12
5
0016434
8
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M12 x 40
Contratuerca
Contre-écrou
M8
M8
120Nm/88ft.lbs
6
0110969
4
Lock nut
Sicherungsmutter
7
0030066
4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
8
0114204
1
Mounting plate
Anbauplatte
Placa-montaje
Plaque-montage
9
0013002
2
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
10 0110972
1
Seat Belt Kit
Satz-Sicherheitsgürtel
Juego-cinturón de seguridad
Jeu-ceinture de sécurité
11 0114203
2
Mounting bracket
Konsole
Ménsula
Support
12 0010366
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M12
13 0111845
4
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
M8 x 25
14 0087023
4
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M8 x 22
15 0010368
4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M6
16 0083220
1
Holder
Halter
Soporte
Attache
17 0111323
4
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
419 0164603
1
Switch
Schalter
Interruptor
Interrupteur
0007693 - 142
43
M12 x 25
86Nm/63ft.lbs
25Nm/18ft.lbs
M6 x 16
Watering System
Berieselungssystem
Sistema de Regadura
Système d'Arrosage
RD 11A
44
0007693 - 142
Watering System
Berieselungssystem
Sistema de Regadura
Système d'Arrosage
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
1
0110969 26
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
2
0087023 26
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M8 x 22
3
0110936
1
Cover
Deckel
Tapa
Couvercle
4
0111049
1
Water tank
Wassertank
Tanque del agua
Réservoir à eau
5
0030161
1
Plug (threaded)
Schraubverschluß
Tapón roscado
Bouchon
6
0079235
1
Cap
Kappe
Tapa
Capuchon
7
0151121
7
Hydraulic elbow fitting
Hydraulikrohrkrümmer
Codo hidráulico
Coude hydraulique
8
0111319
1
Ball
Kugel
Bola
Bille
9
0111255
1
Tube
Rohr
Tubo
Tube
10 0112068
2
Knob
Griff
Empuñadura
Poignée
11 0111112
2
Shaft
Welle
Eje
Arbre
12 0110929
1
Cover
Deckel
Tapa
Couvercle
13 0112069
4
Screw
Schraube
Tornillo
Vis
14 0158765
2
Clip
Clip
Clip
Clip
15 0111122
1
Bracket
Konsole
Soporte
Support
16 0111121
2
Valve
Ventil
Válvula
Soupape
17 0112437
1
Tube
Rohr
Tubo
Tube
5in
18 0111128
1
Tube
Rohr
Tubo
Tube
78in
19 0111254
1
Tube
Rohr
Tubo
Tube
10in
20 0010369
4
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M5
21 0079200
1
Hydraulic T-fitting
T-Hydraulikverschraubung
Unión hidráulico forma T
Raccord hydraulique T
22 0110920
1
Rear frame
Hinterrahmen
Chasis de atrás
Châssis arrière
23 0111129
1
Bearing
Lager
Rodamiento
Roulement
24 0112438
1
Tube
Rohr
Tubo
Tube
25 0111041
2
Tube
Rohr
Tubo
Tube
0007693 - 142
45
25Nm/18ft.lbs
1/2in
16-1/2in
No.10-24 x 3/8in
13in
Watering System
Berieselungssystem
Sistema de Regadura
Système d'Arrosage
RD 11A
46
0007693 - 142
Watering System
Berieselungssystem
Sistema de Regadura
Système d'Arrosage
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
26 0111043
2
Cap
Kappe
Tapa
Capuchon
27 0110458
4
Clamp
Schelle
Abrazadera
Agrafe
28 0011474
4
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M5 x 25
29 2004705
1
Grease fitting
Schmiernippel
Grasera
Graisseur
AM6
30 0111042
1
Hydraulic T-fitting
T-Hydraulikverschraubung
Unión hidráulico forma T
Raccord hydraulique T
1/2in
31 0114199
2
Bushing
Buchse
Buje
Douille
0,50in ID
0007693 - 142
47
6Nm/4ft.lbs
Series Drive/Front Drum
Hydraulik in Serie/Vorderbandage
Hidráulica en Serie/Tambor Delantero
Hydraulique in Série/Tambour Avant
RD 11A
48
0007693 - 142
Series Drive/Front Drum
Hydraulik in Serie/Vorderbandage
Hidráulica en Serie/Tambor Delantero
Hydraulique in Série/Tambour Avant
RD 11A
Ref.
Pos.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Descripción
Description
0087023 12
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
2
0111119
2
Cover
Deckel
Tapa
Couvercle
3
0111060
1
Bracket
Konsole
Soporte
Support
4
0011535
2
Socket head screw
Zylinderschraube
Tornillo hueco
Vis à six-pans creux
5
0111305
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
6
0111282
1
Hydraulic fitting
Hydraulikverschraubung
Unión hidráulico
Raccord hydraulique
SAE No.4
6
0112267
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,301 x 0,070in
6
0080730
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,351 x 0,072in
7
0111283
1
Motor
Motor
Motor
Moteur
8
0111306
2
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
9
0111277
2
Hydraulic elbow fitting
Hydraulikrohrkrümmer
Codo hidráulico
Coude hydraulique
9
0080736
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,364 x 0,070in
9
0080732
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,644 x 0,087in
10 0111056
1
Plate
Platte
Placa
Plaque
11 0039988
1
Ball bearing
Kugellager
Rodamiento de bolas
Roulement à billes
12 0111096
1
Housing
Gehäuse
Caja
Carter
13 0111050
1
Drum
Bandage
Tambor del rodillo
Tambour
14 0010366 18
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
15 0111052
6
Shockmount
Puffer
Amortiguador
Silentbloc
16 0078795
1
Coupling
Kupplung
Acoplamiento
Accouplement
17 0111055
1
Mount
Konsole
Ménsula
Support
18 2004853
1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
70 x 2,5
19 0111759
1
Ring seal
Dichtungsring
Anillo sellador
Rondelle à étancher
80 x 11 x 6,1
20 0083689
1
Nut
Mutter
Tuerca
Écrou
1in
1
Hub
Nabe
Cubo
Moyeu
21 0114856
Qty.
St.
Measurem./Abm.
Description
Beschreibung
1
Part No.
Artikel Nr.
0007693 - 142
49
M8 x 22
25Nm/18ft.lbs
M10 x 25
50Nm/36ft.lbs
SAE No.6 x 8 x
90
M12
57Nm/42ft.lbs
475Nm/350ft.lbs
Series Drive/Front Drum
Hydraulik in Serie/Vorderbandage
Hidráulica en Serie/Tambor Delantero
Hydraulique in Série/Tambour Avant
RD 11A
50
0007693 - 142
Series Drive/Front Drum
Hydraulik in Serie/Vorderbandage
Hidráulica en Serie/Tambor Delantero
Hydraulique in Série/Tambour Avant
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
22 0111113
1
Drive plate
Treibscheibe
Placa de transmisión
Plaque
23 0033988
6
Lock washer
Federring
Federring
Rondelle de ressort
10
24 0011440
6
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M10 x 25
25 0111058
1
Bracket
Konsole
Soporte
Support
26 0089727
1
Woodruff key
Woodruffkeil
Chaveta Woodruff
Clavette Woodruff
27 0114214
1
Hydraulic motor
Hydraulikmotor
Motor hidráulico
Moteur hydraulique
28 0114215
1
Guard
Schutz
Protector
Protection
29 0111979
4
Socket head cap screw
Zylinderschraube
Tornillo cilíndrico
Vis à tête cylindrique
30 0079875
2
Hydraulic fitting
Hydraulikverschraubung
Unión hidráulico
Raccord hydraulique
30 0080737
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,489 x 0,070in
30 0080733
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,755 x 0,097in
31 0114220
1
Tube
Rohr
Tubo
Tube
32 0011534
6
Socket head screw
Zylinderschraube
Tornillo hueco
Vis à six-pans creux
M10 x 30
6
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M12 x 18
34 0017087
8
Socket head cap screw
Zylinderschraube
Tornillo cilíndrico
Vis à tête cylindrique
M12 x 30
35 0114219
1
Tube
Rohr
Tubo
Tube
33 0012367
0007693 - 142
51
50Nm/36ft.lbs
M12 x 60
85Nm/62ft.lbs
50Nm/36ft.lbs
86Nm/63ft.lbs
118Nm/87ft.lbs
Series Drive/Rear Drum
Hydraulik in Serie/Hinterbandage
Hidráulica en Serie/Tambor de Atrás
Hydraulique in Série/Tambour Arrrière
RD 11A
52
0007693 - 142
Series Drive/Rear Drum
Hydraulik in Serie/Hinterbandage
Hidráulica en Serie/Tambor de Atrás
Hydraulique in Série/Tambour Arrrière
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0119264
1
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Brake
Bremse
Freno
Frein
0151118
1
Brake pad
Bremsklotz
Forro de freno
Plaquette de frein
2
0114315
1
Brake Cable Kit
Bremsseilzug
Juego de cable de freno
Tirette à câble de frein
3
0116785
1
Clevis pin
Bolzen-Lastöse
Pasador de horquilla
Vis à oeillet
1/4 x 3/4in
4
0087023
8
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M8 x 22
Ménsula
Support
25Nm/18ft.lbs
5
0119262
1
Mount
Konsole
6
0111058
1
Bracket
Konsole
Soporte
Support
7
0111119
2
Cover
Deckel
Tapa
Couvercle
8
0114221
1
Tube
Rohr
Tubo
Tube
9
0079875
2
Hydraulic fitting
Hydraulikverschraubung
Unión hidráulico
Raccord hydraulique
9
0080733
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,755 x 0,097in
9
0080737
1
O-Ring
O-Ring
Anillo-O
Joint torique
0,489 x 0,070in
10 0114214
1
Hydraulic motor
Hydraulikmotor
Motor hidráulico
Moteur hydraulique
11 0114215
1
Guard
Schutz
Protector
Protection
12 0114098
4
Socket head cap screw
Zylinderschraube
Tornillo cilíndrico
Vis à tête cylindrique
13 0114222
1
Tube
Rohr
Tubo
Tube
14 0111267
1
Clamp
Schelle
Abrazadera
Agrafe
15 0114506
1
Cotter pin
Sicherungssplint
Clavija hendida
Goupille fendue
16 0111047
1
Clamp
Schelle
Abrazadera
Agrafe
17 0114093
1
Spacer
Abstandsstück
Espaciador
Entretoise
18 0111264
1
Bracket
Konsole
Soporte
Support
19 0078305
1
Fitting
Verschraubung
Unión
Raccord
1in NPT
20 0011300
4
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M12 x 45
21 0111048
1
Bearing flange
Flansch-Lager
Brida-rodamiento
Collerette-roulement
22 0011340
2
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
0007693 - 142
53
M12 x 75
85Nm/62ft.lbs
0,0585 x 1-1/8in
85Nm/62ft.lbs
M8 x 35
25Nm/18ft.lbs
Series Drive/Rear Drum
Hydraulik in Serie/Hinterbandage
Hidráulica en Serie/Tambor de Atrás
Hydraulique in Série/Tambour Arrrière
RD 11A
54
0007693 - 142
Series Drive/Rear Drum
Hydraulik in Serie/Hinterbandage
Hidráulica en Serie/Tambor de Atrás
Hydraulique in Série/Tambour Arrrière
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
23 0111133
1
Drum
Bandage
Tambor del rodillo
Tambour
24 0114856
1
Hub
Nabe
Cubo
Moyeu
25 0111135
1
Drive plate
Treibscheibe
Placa de transmisión
Plaque
26 0031565
3
Lock washer
Federring
Federring
Rondelle de ressort
A12
27 0013002
3
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M12 x 25
28 0033988
6
Lock washer
Federring
Federring
Rondelle de ressort
10
29 0011440
6
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M10 x 25
30 0112692
1
Bearing cover
Lagerdeckel
Tapa del rodamiento
Couvercle du roulement
31 0017087
8
Socket head cap screw
Zylinderschraube
Tornillo cilíndrico
Vis à tête cylindrique
M12 x 30
32 0119510
4
Flange nut
Flanschmutter
Tuerca de reborde
Ecrou de bride
M12
33 0151112
2
Pin
Stift
Pasador
Goupille
34 0111952
1
Tube spacer
Abstandsrohr
Espaciador tubular
Pièce d'écartement
35 0111328
1
Carriage bolt
Schloßschraube
Tornillo de carruaje
Boulon brut à tête bombée
36 0089727
1
Woodruff key
Woodruffkeil
Chaveta Woodruff
Clavette Woodruff
37 0083689
1
Nut
Mutter
Tuerca
Écrou
38 0114218
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
39 0075953
1
Plate
Platte
Placa
Plaque
40 0114217
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
41 0010367
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
42 0153351
1
Spring
Feder
Resorte
Ressort
43 0153352
1
Cam
Nocken
Leva
Came
44 0151119
1
Lever
Hebel
Palanca
Levier
45 0153353
1
Nut
Mutter
Tuerca
Écrou
7/16-20in
46 0153532
2
Lock washer
Federring
Federring
Rondelle de ressort
M16
0007693 - 142
55
85Nm/62ft.lbs
50Nm/36ft.lbs
118Nm/87ft.lbs
118Nm/87ft.lbs
M8 x 60
1in
M8
14Nm/10ft.lbs
Drive Pump/Components
Antriebspumpe/Bestandteile
Bomba de Accionamiento/Piezas
Pompe d'entraînement/Parties Constituantes
56
RD 11A
0007693 - 142
Drive Pump/Components
Antriebspumpe/Bestandteile
Bomba de Accionamiento/Piezas
Pompe d'entraînement/Parties Constituantes
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0111062
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Hydraulic pump
Hydraulikpumpe
Bomba hidráulica
Pompe hydraulique
0083344
1
Seal Kit
Dichtungssatz
Juego-empaque
Jeu-joint
3
0156018
1
Seal holder
Dichtungshalterung
Portaempaque
Porte-joint
5
0156020
1
Plug
Stopfen
Tapón
Bouchon
7
0156022
1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
8
0156023
1
Washer
Scheibe
Arandela
Rondelle
25,6 x 35,3 x 0,5
10 0156025
1
Nut
Mutter
Tuerca
Écrou
M8
11 0156026
1
Stud
Gewindebolzen
Perno prisionero
Goujon
12 0156027
1
Relief valve
Überdruckventil
Válvula de desahoga
Soupape de surpression
14 0156029
1
Relief valve
Überdruckventil
Válvula de desahoga
Soupape de surpression
16 0156031
2
Relief valve cpl.
Überdruckventil kpl.
Válvula de desahoga compl.
Soupape de décompression compl.
17 0156032
6
Washer-lock
Federring
Arandela elástica
Rondelle de ressort
8
18 0156033
4
Screw
Schraube
Tornillo
Vis
M8 x 45
19 0156034
2
Screw
Schraube
Tornillo
Vis
M8 x 30
21 0114280
1
Coupling
Kupplung
Acoplamiento
Accouplement
22 0156037
1
Plug
Stopfen
Tapón
Bouchon
23 0156038
1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
24 0114279
1
Pump
Pumpe
Bomba
Pompe
25 0156016
1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
0007693 - 142
57
7/16 UNF
Exciter cpl.
Erreger kpl.
Excitador compl.
Excitatrice compl.
RD 11A
58
0007693 - 142
Exciter cpl.
Erreger kpl.
Excitador compl.
Excitatrice compl.
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0011440
6
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
Tapa
Couvercle
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
M10 x 25
49Nm/36ft.lbs
2
0111053
1
Cover
Deckel
3
0012038
2
Setscrew
Gewindestift
Tornillo
Vis
M8 x 10
4
0072113
1
Shaft seal
Wellendichtring
Sello del eje
Bague d'étanchéité
45 x 60 x 8
5
0072112
2
Roller bearing
Rollenlager
Rodamiento de rodillos
Roulement à rouleaux
6
2009108
1
Woodruff key
Woodruffkeil
Chaveta Woodruff
Clavette Woodruff
7
0111051
1
Exciter shaft
Erregerwelle
Eje del excitador
Arbre de l'excitatrice
8
0111054
1
Cover
Deckel
Tapa
Couvercle
9
2005948
1
Grease fitting
Schmiernippel
Grasera
Graisseur
10 0011535
6
Socket head screw
Zylinderschraube
Tornillo hueco
Vis à six-pans creux
M10 x 25
11 0012360
2
Hex head screw
Sechskantschraube
Tornillo
Vis à tête hexagonale
M8 x 12
12 0114529
1
Shim
Ausgleichscheibe
Laminita
Cale
13 0150180
1
Grease fitting
Schmiernippel
Grasera
Graisseur
0007693 - 142
59
3/16 x 3/4in
49Nm/36ft.lbs
25Nm/18ft.lbs
1/4-28
Starter Wire Connection
Starterkabelbaum
Conjunto de Cables del Arrancador
Harnais de Câbles Électriques du Démarreur
60
RD 11A
0007693 - 142
Starter Wire Connection
Starterkabelbaum
Conjunto de Cables del Arrancador
Harnais de Câbles Électriques du Démarreur
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0014663
1
Hexagonal head cap screw
Sechskantschraube
Tornillo hexagonal
Boulon à tête hexagonale
Cable positivo de batería
Câble positif de batterie
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
M6 x 16
10Nm/7ft.lbs
2
0157187
1
Positive battery cable
Plusbatteriekabel
3
0164966
1
Wiring harness, main
Hauptkabelbaum
Conjunto de cables principal
Harnais de fils électriques principal
4
0010624
2
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B6,4
5
0071076
1
Nut
Mutter
Tuerca
Écrou
M8
6
0152777
1
Wiring harness
Kabelbaum
Conjunto de cables
Harnais de câbles électriques
7
0153782
1
Cap
Kappe
Tapa
Capuchon
8
0153490
1
Breaker
Unterbrecher
Interruptor
Disjoncteur
20A
9
0153489
2
Fuse
Sicherung
Fusible
Fusible
20A
10 0153783
1
Block
Block
Bloque
Bloc
11 0153784
1
Lock
Sicherung
Seguro
Verrou
0007693 - 142
61
Main Wiring Harness
Hauptkabelbaum
Conjunto de Cables Principal
Harnais de Fils électirques Principal
RD 11A
62
0007693 - 142
Main Wiring Harness
Hauptkabelbaum
Conjunto de Cables Principal
Harnais de Fils électirques Principal
RD 11A
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0086551
1
Connector
Anschlußteil
Conector
Connecteur
2
0087008
1
Sleeve
Hülse
Manguito
Douille
3
0087009
1
Seal
Dichtung
Empaque
Joint
13 0086545
1
Connector
Anschlußteil
Conector
Connecteur
14 0086997
1
Connector
Anschlußteil
Conector
Connecteur
15 0111874
1
Receptacle terminal
Klemme
Terminal
Borne
16 0152395
1
Plug (threaded)
Schraubverschluß
Tapón roscado
Bouchon
17 0152397
1
Cap
Kappe
Tapa
Capuchon
20 0152319
1
Connector
Anschlußteil
Conector
Connecteur
21 0153782
1
Cap
Kappe
Tapa
Capuchon
22 0153490
1
Breaker
Unterbrecher
Interruptor
Disjoncteur
20A
23 0153489
2
Fuse
Sicherung
Fusible
Fusible
20A
24 0153783
1
Block
Block
Bloque
Bloc
25 0153784
1
Lock
Sicherung
Seguro
Verrou
26 0153778
4
Sleeve
Hülse
Manguito
Douille
27 0153781
2
Sleeve
Hülse
Manguito
Douille
28 0153779
4
Seal
Dichtung
Empaque
Joint
29 0153780
2
Seal
Dichtung
Empaque
Joint
30 0164966
1
Wiring harness, main
Hauptkabelbaum
Conjunto de cables principal
Harnais de fils électriques principal
0007693 - 142
63
Hydraulic Schematic
Hydraulikschema
Esquema Hidráulico
Schéma de l'Installation Hydraulique
RD 11A
64
0007693 - 142
Hydraulic Schematic
Hydraulikschema
Esquema Hidráulico
Schéma de l'Installation Hydraulique
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0111299
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
0111301
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
3
0114219
1
Tube
Rohr
Tubo
Tube
4
0111294
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
5
0111306
2
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
6
0111305
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
7
0157023
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
8
0111302
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
9
0111300
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
10 0111297
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
11 0111298
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
42in
12 0111293
1
Suction hose
Saugschlauch
Manguera de succión
Tuyau de succion
3/8 x 18in
13 0111296
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
14 0114220
1
Tube
Rohr
Tubo
Tube
15 0111295
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
16 0114218
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
17 0114217
1
Hose cpl.
Schlauch kpl.
Manguera compl.
Tuyau compl.
18 0114221
1
Tube
Rohr
Tubo
Tube
19 0114222
1
Tube
Rohr
Tubo
Tube
20 0114214
1
Hydraulic motor
Hydraulikmotor
Motor hidráulico
Moteur hydraulique
21 0111291
1
Valve
Ventil
Válvula
Soupape
22 0111130
1
Hydraulic cylinder
Hydrozylinder
Cilindro hidráulico
Cylindre hydraulique
23 0118080
1
Honda engine
Honda-Motor
Motor Honda
Moteur Honda
24 0111062
1
Hydraulic pump
Hydraulikpumpe
Bomba hidráulica
Pompe hydraulique
25 0114281
1
Pump
Pumpe
Bomba
Pompe
0007693 - 142
65
Hydraulic Schematic
Hydraulikschema
Esquema Hidráulico
Schéma de l'Installation Hydraulique
RD 11A
66
0007693 - 142
Hydraulic Schematic
Hydraulikschema
Esquema Hidráulico
Schéma de l'Installation Hydraulique
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
26 0114279
1
Pump
Pumpe
Bomba
Pompe
27 0110688
1
Manifold
Verteiler
Distribuidor
Tubulure
28 0114214
1
Hydraulic motor
Hydraulikmotor
Motor hidráulico
Moteur hydraulique
29 0112281
1
Valve
Ventil
Válvula
Soupape
30 0156998
1
Filter head
Filterkopf
Basa
Tapa del filtro
31 0114216
1
Manifold
Verteiler
Distribuidor
Tubulure
0007693 - 142
67
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Labels
Aufkleber
Calcomanias
Autocollants
RD 11A
68
0007693 - 142
Labels
Aufkleber
Calcomanias
Autocollants
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0118317
1
Label sheet
Aufkleberblatt
Hoja de calcomanias
Feuille d'autocollants
2
0116940
1
Label sheet
Aufkleberblatt
Hoja de calcomanias
Feuille d'autocollants
3
0118332
1
Label
Aufkleber
Calcomania
Autocollant
4
0118333
1
Label
Aufkleber
Calcomania
Autocollant
5
0118334
1
Label
Aufkleber
Calcomania
Autocollant
6
0116859
1
Label
Aufkleber
Calcomania
Autocollant
8
0118335
1
Label
Aufkleber
Calcomania
Autocollant
9
0118742
1
Label
Aufkleber
Calcomania
Autocollant
10 0118743
1
Label
Aufkleber
Calcomania
Autocollant
374 0165001
1
Label
Aufkleber
Calcomania
Autocollant
0007693 - 142
69
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
RD 11A
70
0007693 - 142
Engine-Honda
Honda-Motor
Motor Honda
Moteur Honda
Engine Block
Motor
Motor
Moteur
RD 11A
72
0007693 - 142
Engine Block
Motor
Motor
Moteur
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0152508
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Cylinder cpl.
Zylinder kpl.
Cilindro compl.
Cylindre compl.
0151852
1
Cover
Deckel
Tapa
Couvercle
3
0151853
1
Gasket
Dichtung
Junta
Joint
4
0151854
1
Valve
Ventil
Válvula
Soupape
6
0152510
1
Governor shaft
Reglerwelle
Eje de regulador
Arbre régulateur
7
0151856
1
Clamp
Schelle
Abrazadera
Agrafe
9
0151858
2
Bolt
Bolzen
Perno
Boulon
6 x 16
11 0151859
2
Bolt
Bolzen
Perno
Boulon
6 x 32
12 0152511
1
Needle bearing
Nadellager
Rodamiento de agujas
Roulement à aiguilles
8 x 12,7 x 11,1
13 0152512
1
Needle bearing
Nadellager
Rodamiento de agujas
Roulement à aiguilles
8 x 12 x 10
14 0076367
1
Oil seal
Öldichtung
Empaque de aceite
Joint d'huile
8 x 14 x 5
15 0152513
1
Oil seal
Öldichtung
Empaque de aceite
Joint d'huile
16 0151844
1
O-Ring
O-Ring
Anillo-O
Joint torique
13 x 3,0
17 0151861
2
Bolt
Bolzen
Perno
Boulon
14
18 0152514
3
Washer
Scheibe
Arandela
Rondelle
8
19 0116974
2
Washer
Scheibe
Arandela
Rondelle
14
20 0054033
2
Pin
Stift
Pasador
Goupille
21 0151863
1
Ball bearing
Kugellager
Rodamiento de bolas
Roulement à billes
0007693 - 142
73
Cylinder Head
Zylinderkopf
Culata
Culasse
RD 11A
74
0007693 - 142
Cylinder Head
Zylinderkopf
Culata
Culasse
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0152516
4
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
2
Bracket
Konsole
Soporte
Support
0152517
1
Cylinder head
Zylinderkopf
Culata
Culasse
6
0152518
1
Cylinder head
Zylinderkopf
Culata
Culasse
7
0152519
1
Cylinder head gasket
Zylinderkopfdichtung
Junta de culata del cilindro
Joint de culasse de cylindre
8
0152520
1
Cover
Deckel
Tapa
Couvercle
9
0152521
1
Cover
Deckel
Tapa
Couvercle
10 0074645
2
Cylinder head gasket
Zylinderkopfdichtung
Junta de culata del cilindro
Joint de culasse de cylindre
11 0152522
1
Cap
Kappe
Tapa
Capuchon
12 0152523
1
Gasket
Dichtung
Junta
Joint
13 0152524
1
Intake manifold
Ansaugkrümmer
Distribuidor de admisión
Collecteur d'admission
14 0152525
2
Intake manifold gasket
Ansaugkrümmerdichtung
Junta-distribuidor de admisión
Joint-collecteur d'admission
15 0110252
2
Gasket
Dichtung
Junta
Joint
16 0152526
2
Duct
Luftleitblech
Conducto de aire
Canal d'air
17 0152527
4
Bolt
Bolzen
Perno
Boulon
18 0074655
2
Bolt
Bolzen
Perno
Boulon
19 0152487
2
Bolt
Bolzen
Perno
Boulon
6 x 14
20 0152528
4
Stud bolt
Gewindebolzen
Perno prisionero
Boulon
8 x 22
21 0074657
2
Washer
Scheibe
Arandela
Rondelle
22 0074738
4
Flange nut
Flanschmutter
Tuerca de reborde
Ecrou de bride
M8
23 0074652
4
Dowel pin
Paßstift
Espiga
Cheville
12 x 20
24 0152530
2
Bolt
Bolzen
Perno
Boulon
8 x 20
25 0074647
8
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M10 x 80
26 0152531
2
Spark plug
Zündkerze
Bujía
Bougie d'allumage
0007693 - 142
75
8 x 45
49Nm/36ft.lbs
Camshaft
Nockenwelle
Arbol de levas
Arbre à cames
RD 11A
76
0007693 - 142
Camshaft
Nockenwelle
Arbol de levas
Arbre à cames
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0151750
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
2
Seal
Dichtung
Empaque
Joint
0152330
1
Camshaft
Nockenwelle
Arbol de levas
Arbre à cames
3
0152331
4
Push rod (valve lifter)
Stoßstange
Levantaválvula
Poussoir de soupape
4
0074675
4
Rocker arm
Kipphebel
Balancín
Culbuteur
5
0070985
4
Rocker arm pivot
Einstellmutter
Espaciador
Pivot
6
0152333
1
Spring
Feder
Resorte
Ressort
7
0152334
1
Pin
Stift
Pasador
Goupille
8
0075818
2
Intake valve
Einlaßventil
Válvula de admisión
Soupape d'admission
9
0075819
2
Exhaust valve
Auslaßventil
Válvula de escape
Soupape d'échappement
10 0152335
1
Tappet
Stößel
Alzaválvulas
Poussoir
11 0074683
4
Spring
Feder
Resorte
Ressort
12 0152336
1
Shaft
Welle
Eje
Arbre
13 0152337
2
Spring
Feder
Resorte
Ressort
14 0074684
2
Spring holder
Federgehäuse
Soporte
Support
15 0074685
2
Spring holder
Federgehäuse
Soporte
Support
16 0074659
2
Valve spring seat
Ventilfedersitz
Asiento del resorte de válvula
Siège de ressort de soupape
17 0074666
2
Valve
Ventil
Válvula
Soupape
18 0074676
2
Plate
Platte
Placa
Plaque
19 0152338
1
Bolt
Bolzen
Perno
Boulon
5 x 16
20 0072778
4
Stud
Gewindebolzen
Perno prisionero
Goujon
8M
21 0070984
4
Nut
Mutter
Tuerca
Écrou
1/4-28in
22 0151777
1
Thrust washer
Druckscheibe
Arandela de presión
Rondelle de facette
17,2
23 0081615
2
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
24 0152342
1
Dowel pin
Paßstift
Espiga
Cheville
8 x 12
25 0071639
4
Washer
Scheibe
Arandela
Rondelle
6M
0007693 - 142
77
Camshaft
Nockenwelle
Arbol de levas
Arbre à cames
RD 11A
78
0007693 - 142
Camshaft
Nockenwelle
Arbol de levas
Arbre à cames
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
26 0152343
1
Pin
Stift
Pasador
Goupille
6 x 28
27 0071081
1
Hexagonal flange head screw
Sechskantflanschschraube
Tornillo hexagonal de brida
Vis hexagonale de bride
M6 x 25
0007693 - 142
79
10Nm/7ft.lbs
Cover
Deckel
Tapa
Couvercle
RD 11A
80
0007693 - 142
Cover
Deckel
Tapa
Couvercle
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0152495
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Crankcase cover
Kurbelgehäusedeckel
Tapa del cárter
Couvercle de carter
0152496
1
Gasket
Dichtung
Junta
Joint
3
0151829
1
Bolt
Bolzen
Perno
Boulon
4
0151833
1
Cover
Deckel
Tapa
Couvercle
5
0151834
1
Rotor
Rotor
Rotor
Rotor
6
0151835
1
Spring
Feder
Resorte
Ressort
7
0152497
1
Cover
Deckel
Tapa
Couvercle
8
0151855
1
Oil filter
Ölfilter
Filtro de aceite
Filtre d'huile
9
0152498
1
Mount
Konsole
Ménsula
Support
10 0151837
1
Screen
Sieb
Tamiz
Tamis
11 0152499
1
Dipstick
Peilstab
Indicador del nivel de aceite
Réglette-jauge
12 0152500
1
Governor cpl.
Regler kpl.
Regulador compl.
Régulateur compl.
13 0152501
3
Weight
Gewicht
Peso
Poids
14 0152502
1
Holder
Halter
Soporte
Attache
15 0074634
3
Pin
Stift
Pasador
Goupille
16 0074632
1
Slider
Gleitstück
Manguito
Douille
17 0070966
3
Flange bolt
Flanschbolzen
Perno de reborde
Boulon à bride
18 0151857
1
Holder
Halter
Soporte
Attache
19 0074636
1
Washer
Scheibe
Arandela
Rondelle
20 0081615
1
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
21 0152504
1
Oil seal
Öldichtung
Empaque de aceite
Joint d'huile
22 0152505
2
O-Ring
O-Ring
Anillo-O
Joint torique
11,8 x 2,4
23 0071639
1
Washer
Scheibe
Arandela
Rondelle
6M
24 0053995
2
Dowel pin
Paßstift
Espiga
Cheville
A8 x 14
25 0107064
3
Screw
Schraube
Tornillo
Vis
M6 x 20
0007693 - 142
81
M6 x 28
10Nm/7ft.lbs
6 x 16
Cover
Deckel
Tapa
Couvercle
RD 11A
82
0007693 - 142
Cover
Deckel
Tapa
Couvercle
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
26 0151846
9
Bolt
Bolzen
Perno
Boulon
8 x 50
27 0151847
1
Ball
Kugel
Bola
Bille
No.12 x 3/8
28 0151848
2
Bolt
Bolzen
Perno
Boulon
6 x 16
0007693 - 142
83
Piston/Crankshaft
Kolben/Kurbelwelle
Pistón/Cigueñal
Piston/Vilebrequin
RD 11A
84
0007693 - 142
Piston/Crankshaft
Kolben/Kurbelwelle
Pistón/Cigueñal
Piston/Vilebrequin
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0152560
2
Piston Ring Set
Kolbenringsatz
Juego de anillos
Jeu de segments
2
0152561
2
Piston
Kolben
Pistón
Piston
3
0152562
2
Piston pin
Kolbenbolzen
Pasador de pistón
Axe de piston
4
0152563
2
Connecting rod
Pleuel
Biela
Bielle
6
0152564
4
Bolt
Bolzen
Perno
Boulon
7
0071645
4
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
8
0152507
1
Crankshaft cpl.
Kurbelwelle kpl.
Cigueñal compl.
Vilebrequin compl.
9
0151850
1
Thrust washer
Druckscheibe
Arandela de presión
Rondelle de facette
0007693 - 142
85
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
STD.
20,26
Carburetor cpl.
Vergaser kpl.
Carburador compl.
Carburateur compl.
RD 11A
86
0007693 - 142
Carburetor cpl.
Vergaser kpl.
Carburador compl.
Carburateur compl.
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0152345
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Breather tube
Entlüftungsrohr
Tubo respiradero
Tube reniflard
0151782
1
Clip
Clip
Clip
Clip
3
0088556
1
Gasket Kit
Dichtungssatz
Juego de juntas
Jeu de joints
4
0152347
1
Float Valve Set
Schwimmernadel kpl.
Válvula de flotador compl.
Pointeau du carburateur compl.
5
0151783
1
Float cpl.
Schwimmer kpl.
Flotador compl.
Flotteur compl.
6
0152349
1
Housing
Gehäuse
Caja
Carter
7
0151785
1
Setscrew
Gewindestift
Tornillo
Vis
8
0151786
1
Setscrew
Gewindestift
Tornillo
Vis
9
0151787
1
Setscrew
Gewindestift
Tornillo
Vis
10 0152353
1
Carburetor Kit
Vergasersatz
Juego de Carburador
Jue de Carburateur
11 0151790
1
Cap
Kappe
Tapa
Capuchon
12 0152355
1
Jet Set
Satz-Düse
Juego-chicler
Jeu-gicleur
13 0152356
1
Main jet
Hauptdüse
Chicler principal
Gicleur principal
14 0151793
1
O-Ring
O-Ring
Anillo-O
Joint torique
15 0152358
1
Tube
Rohr
Tubo
Tube
16 0152359
1
Solenoid valve
Ventil-Solenoid
Válvula-solenoide
Électrovanne
17 0152360
1
Insulator
Isolator
Aislador
Isolant
18 0152361
2
Gasket
Dichtung
Junta
Joint
19 0151797
1
Air cleaner gasket
Luftfilterdichtung
Junta-filtro de aire
Joint-filtre à air
20 0152363
1
Elbow
Krümmer
Codo
Coude
21 0152417
2
Nut
Mutter
Tuerca
Écrou
22 0151800
1
Clip
Clip
Clip
Clip
23 0152392
1
Clip
Clip
Clip
Clip
24 0152407
4
Screw w/washer
Schraube mit Scheibe
Tornillo con arandela
Vis avec rondelle
4 x 14
25 0151801
4
Screw w/washer
Schraube mit Scheibe
Tornillo con arandela
Vis avec rondelle
5 x 12
0007693 - 142
87
58
5,8 x 1,9
6
Carburetor cpl.
Vergaser kpl.
Carburador compl.
Carburateur compl.
RD 11A
88
0007693 - 142
Carburetor cpl.
Vergaser kpl.
Carburador compl.
Carburateur compl.
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
26 0054136
1
Hose clamp
Schlauchschelle
Abrazaderas de manguera
Agrafe de tuyau
27 0152418
2
Bolt
Bolzen
Perno
Boulon
6 x 120
28 0088554
1
Jet
Düse
Chicler
Gicleur
92
28 0114777
1
Jet
Düse
Chicler
Gicleur
88
28 0088555
1
Jet
Düse
Chicler
Gicleur
90
0007693 - 142
89
Air Cleaner
Luftfilter
Filtro del Aire
Filtre à Air
RD 11A
90
0007693 - 142
Air Cleaner
Luftfilter
Filtro del Aire
Filtre à Air
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0152464
1
Filter
Filter
Filtro
Filtre
2
0152465
1
Prefilter element
Vorfilterelement
Elemento del prefiltro
Elément du prénettoyeur
3
0152466
4
Clip
Clip
Clip
Clip
4
0152467
1
Housing
Gehäuse
Caja
Carter
5
0152468
1
Seal
Dichtung
Empaque
Joint
6
0152469
1
Air cleaner cover cpl.
Deckel-Luftfilter kpl.
Tapa-filtro del aire compl.
Couvercle-filtre à air compl.
8
0152470
1
Seal
Dichtung
Empaque
Joint
9
0152471
1
Plate
Platte
Placa
Plaque
10 0152472
2
Seal
Dichtung
Empaque
Joint
11 0152473
2
Bolt
Bolzen
Perno
Boulon
12 0152325
2
Bolt
Bolzen
Perno
Boulon
0007693 - 142
91
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
6 x 28
Starter/Blower Housing
Starter- und Lüftergehäuse
Arrancador/Cubierta
Démarreur/Bouclier
RD 11A
92
0007693 - 142
Starter/Blower Housing
Starter- und Lüftergehäuse
Arrancador/Cubierta
Démarreur/Bouclier
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0152532
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Cover
Deckel
Tapa
Couvercle
0152533
1
Blower housing (shroud)
Lüftergehäuse
Cubierta
Boîtier du ventilateur
3
0152534
1
Plate
Platte
Placa
Plaque
4
0152535
1
Plate
Platte
Placa
Plaque
5
0152536
1
Right duct
Luftleitblech (rechts)
Conducto de aire (derecha)
Canal d'air (droite)
6
0152537
1
Duct
Luftleitblech
Conducto de aire
Canal d'air
7
0151911
6
Bushing
Buchse
Buje
Douille
8
0152538
1
Grommet
Tülle
Ojal
Passe-fil
9
0053990 10
Flange bolt
Flanschbolzen
Perno de reborde
Boulon à bride
M6 x 12
Perno
Boulon
6 x 23
10Nm/7ft.lbs
10 0151900
2
Bolt
Bolzen
11 0152539
4
Stud bolt
Gewindebolzen
Perno prisionero
Boulon
6 x 71
12 0152540
2
Nut
Mutter
Tuerca
Écrou
5
13 0152541
2
Screw
Schraube
Tornillo
Vis
5 x 20
14 0071056
4
Nut
Mutter
Tuerca
Écrou
M6
15 0081750
2
Screw
Schraube
Tornillo
Vis
M6 x 8
0007693 - 142
93
Governor
Regler
Regulador
Régulateur
RD 11A
94
0007693 - 142
Governor
Regler
Regulador
Régulateur
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0152475
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Rod
Stange
Varilla
Tringle
0152476
1
Control cpl.
Betätigung kpl.
Regulador compl.
Commande compl.
3
0152477
1
Spring
Feder
Resorte
Ressort
4
0152478
1
Governor lever
Reglerhebel
Palanca del gobernador
Levier régulateur
5
0152479
1
Governor rod
Reglerstange
Varilla
Tringle
6
0152480
1
Governor spring
Reglerfeder
Resorte del regulador
Ressort régulateur
7
0152481
1
Spring
Feder
Resorte
Ressort
8
0071062
2
Cable holder
Kabelhalter
Soporte cable
Attache
10 0054088
2
Adjusting spring
Justierfeder
Resorte de ajuste
Ressort d'ajustage
11 0151818
2
Spring
Feder
Resorte
Ressort
12 0151819
2
Holder
Halter
Soporte
Attache
13 0152486
1
Rod
Stange
Varilla
Tringle
14 0152487
2
Bolt
Bolzen
Perno
Boulon
15 0151821
1
Bolt
Bolzen
Perno
Boulon
16 0151823
2
Retaining ring
Sicherungsring
Anillo de retención
Bague d'arrêt
5
17 0152491
2
Bolt
Bolzen
Perno
Boulon
5 x 16
19 0152492
1
Bolt
Bolzen
Perno
Boulon
5 x 25
20 0152490
2
Bolt
Bolzen
Perno
Boulon
4x6
21 0152493
1
Screw
Schraube
Tornillo
Vis
5 x 25
22 0071056
1
Nut
Mutter
Tuerca
Écrou
M6
0007693 - 142
95
6 x 14
Flywheel/Ignition Coil
Schwungrad/Zündspule
Volante/Bobina de Encendido
Volant /Bobine d'Allumage
RD 11A
96
0007693 - 142
Flywheel/Ignition Coil
Schwungrad/Zündspule
Volante/Bobina de Encendido
Volant /Bobine d'Allumage
RD 11A
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0151918
1
Fan
Gebläserad
Ventilador
Ventilateur
2
0151919
1
Plate
Platte
Placa
Plaque
3
0151920
1
Screen
Sieb
Tamiz
Tamis
4
0151921
1
Holder
Halter
Soporte
Attache
5
0152542
1
Flywheel cpl.
Schwungrad kpl.
Volante compl.
Volant compl.
6
0151923
1
Flange nut
Flanschmutter
Tuerca de reborde
Ecrou de bride
20
7
0151924
1
Washer
Scheibe
Arandela
Rondelle
20
8
0074672
1
Woodruff key
Woodruffkeil
Chaveta Woodruff
Clavette Woodruff
25 x 18
9
0072333
3
Flange bolt
Flanschbolzen
Perno de reborde
Boulon à bride
M6 x 12
10 0151925
3
Bolt
Bolzen
Perno
Boulon
8 x 16
11 0152556
2
Spark plug (terminal) cap
Zündkerzenstecker
Capuchón de bujía
Capuchon de bougie
12 0151937
2
Grommet
Tülle
Ojal
Passe-fil
13 0152557
1
Diode
Diode
Diodo
Rectificateur
14 0081750
1
Screw
Schraube
Tornillo
Vis
15 0151826
1
Wiring harness
Kabelbaum
Conjunto de cables
Harnais de câbles électriques
16 0088553
1
Regulator
Regulator
Regulador
Régulateur
20A
17 0088552
1
Coil
Spule
Bobina
Bobine
20A
18 0151859
8
Bolt
Bolzen
Perno
Boulon
6 x 32
19 0152554
1
Ignition coil
Zündspule
Bobina de encendido
Bobine d'allumage
20 0152555
1
Ignition coil
Zündspule
Bobina de encendido
Bobine d'allumage
21 0152558
1
Clamp
Schelle
Abrazadera
Agrafe
22 0151941
1
Grommet
Tülle
Ojal
Passe-fil
0007693 - 142
97
10Nm/7ft.lbs
M6 x 8
Fuel Pump cpl.
Kraftstoffpumpe kpl.
Bomba de combustible compl.
Pompe à carburant compl.
RD 11A
98
0007693 - 142
Fuel Pump cpl.
Kraftstoffpumpe kpl.
Bomba de combustible compl.
Pompe à carburant compl.
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0152544
1
Pump cpl.
Pumpe kpl.
Bomba compl.
Pompe compl.
2
0152545
1
Bracket
Konsole
Soporte
Support
3
0152546
1
Tube
Rohr
Tubo
Tube
4
0152547
1
Tube
Rohr
Tubo
Tube
5
0152548
1
Tube
Rohr
Tubo
Tube
6
0088549
1
Fuel filter
Kraftstofffilter
Filtro de combustible
Filtre à carburant
7
0152549
1
Grommet
Tülle
Ojal
Passe-fil
8
0152487
1
Bolt
Bolzen
Perno
Boulon
9
0151930
1
Clip
Clip
Clip
Clip
10 0152550
1
Grommet
Tülle
Ojal
Passe-fil
11 0152551
2
Screw w/washer
Schraube mit Scheibe
Tornillo con arandela
Vis avec rondelle
12 0054136
2
Hose clamp
Schlauchschelle
Abrazaderas de manguera
Agrafe de tuyau
13 0152552
3
Clip
Clip
Clip
Clip
14 0152553
1
Clip
Clip
Clip
Clip
0007693 - 142
99
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
6 x 14
6 x 16
Starter
Starter
Arrancador
Démarreur
RD 11A
100
0007693 - 142
Starter
Starter
Arrancador
Démarreur
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0152566
2
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Ring
Ring
Anillo
Anneau
0152565
1
Ring Set
Ringsatz
Juego de anillos
Jeu de segments
3
0152567
1
Motor cpl.
Motor kpl.
Motor compl.
Moteur compl.
4
0152568
1
Lever
Hebel
Palanca
Levier
5
0152569
1
Switch
Schalter
Interruptor
Interrupteur
6
0152570
1
Rotor cpl.
Rotor kpl.
Rotor compl.
Rotor compl.
7
0152571
1
Clutch cpl.
Kupplung kpl.
Embrague compl.
Embrayage compl.
8
0152572
4
Brush
Kohlenbürste
Escobilla
Balai de charbon
9
0152573
4
Spring
Feder
Resorte
Ressort
10 0152574
1
Cover
Deckel
Tapa
Couvercle
11 0152575
2
Bolt
Bolzen
Perno
Boulon
12 0152576
1
Yoke
Gabel
Horquilla
Extrémité à chape
13 0152577
1
Nut
Mutter
Tuerca
Écrou
8
14 0152578
2
Flange nut
Flanschmutter
Tuerca de reborde
Ecrou de bride
5
15 0152579
1
Holder
Halter
Soporte
Attache
16 0152580
1
Insulator
Isolator
Aislador
Isolant
17 0152581
1
Cover
Deckel
Tapa
Couvercle
18 0152582
2
Bearing
Lager
Rodamiento
Roulement
19 0071076
1
Nut
Mutter
Tuerca
Écrou
M8
20 0152584
1
Spring washer
Tellerfeder
Arandela de resorte
Ressort Belleville
8
21 0151748
2
Dowel pin
Paßstift
Espiga
Cheville
10 x 12
22 0151749
2
Bolt
Bolzen
Perno
Boulon
8 x 110
0007693 - 142
101
Labels
Aufkleber
Calcomanias
Autocollants
RD 11A
102
0007693 - 142
Labels
Aufkleber
Calcomanias
Autocollants
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
Description
Beschreibung
Descripción
Description
1
0152559
1
Label
Aufkleber
Calcomania
Autocollant
4
0151949
1
Label
Aufkleber
Calcomania
Autocollant
0007693 - 142
103
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
RD 11A
104
0007693 - 142
Accessories
Sonderzubehör
Accesorios
Accessoires
Backup Alarm Kit
Rückfahrtalarmsatz
Juego de Alarma Contra Marcha Atrás
Jeu d'Avertisseur de Marche Arrièe
RD 11A
106
0007693 - 142
Backup Alarm Kit
Rückfahrtalarmsatz
Juego de Alarma Contra Marcha Atrás
Jeu d'Avertisseur de Marche Arrièe
RD 11A
Ref.
Pos.
Part No.
Artikel Nr.
Qty.
St.
1
0118529
2
3
Measurem./Abm.
Norm
Torque/Drehm.
Sealant
Schmierstoff
Description
Beschreibung
Descripción
Description
1
Backup Alarm Kit
Rückfahrtalarmsatz
Juego de Alarma Contra Marcha Atrás
Jeu d'Avertisseur de Marche Arrièe
0078352
1
Backup alarm
Rückfahrtalarm
Alarma contra marcha atrás
Avertisseur de marche arrière
0011542
2
Socket head screw
Zylinderschraube
Tornillo hueco
Vis à six-pans creux
M8 x 25
Envoltura
Enveloppement
1/4 OD x 12in
41Nm/30ft.lbs
4
0085242
1
Wrap
Umhüllung
5
0010622
2
Flat washer
Scheibe
Arandela elástica
Rondelle de ressort
B8,4
6
0110969
2
Lock nut
Sicherungsmutter
Contratuerca
Contre-écrou
M8
0007693 - 142
107
Wacker Construction Equipment AG - Preußenstraße 41 - 80809 München - Tel.: +49-(0)89-3 54 02-0 - Fax: +49-(0)89-3 54 02-3 90
Wacker Neuson Corporation - P. O. Box 9007 - Menomonee Falls, WI 53052-9007 - Tel.: (262)-255-0500 - Fax: (262)-255-0550
Wacker Asia Pacific Operations - Skyline Tower, Suite 2303, 23/F, 39 Wang Kwong Road, Kowloon Bay, Hong Kong. Tel: +852 2406 60 32, Fax: +852 2406 60 21
