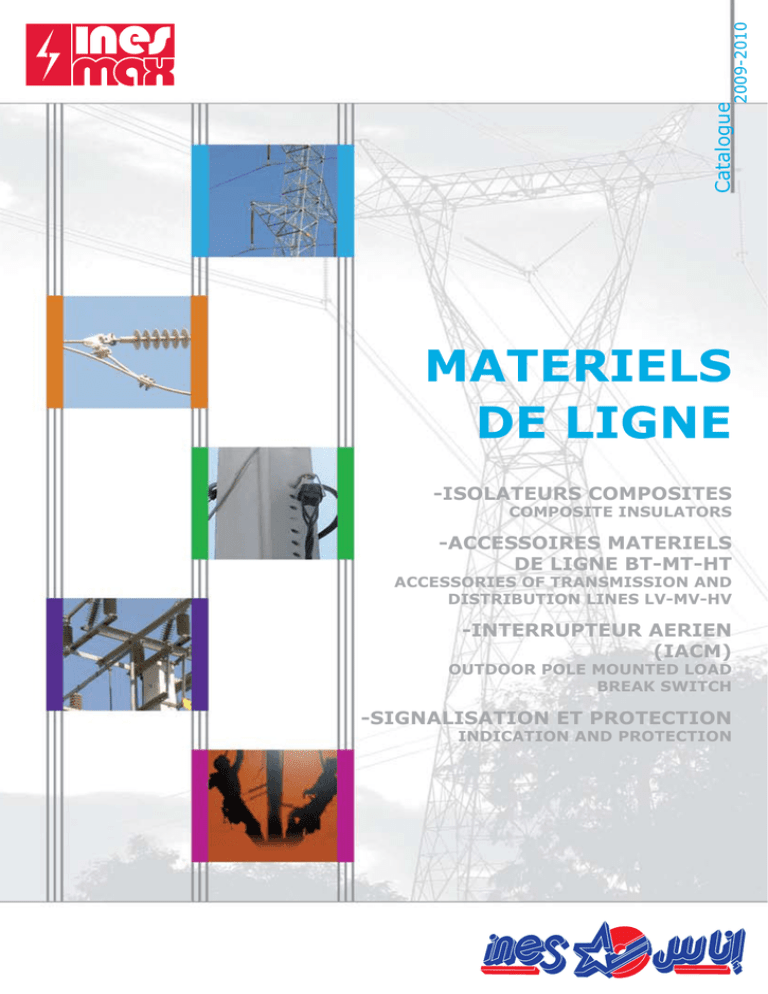

materiels de ligne

2009-2010
Catalogue
MATERIELS
DE LIGNE
-ISOLATEURS COMPOSITES
COMPOSITE INSULATORS
-ACCESSOIRES MATERIELS
DE LIGNE BT-MT-HT
ACCESSORIES OF TRANSMISSION AND
DISTRIBUTION LINES LV-MV-HV
-INTERRUPTEUR AERIEN
(IACM)
OUTDOOR POLE MOUNTED LOAD
BREAK SWITCH
-SIGNALISATION ET PROTECTION
INDICATION AND PROTECTION
PRESENTATION
Avec une superficie de plus de 20000 m2, un capital humain de 450
personnes et un parc technique de pointe, INES depuis les années
80 ne cesse de renforcer sa présence dans le domaine de l’éléctricité
à l’échelle nationale et internationale en s’apuyant sur plusieurs axes
stratégiques:
• Une recherche acérée en technologie de pointe usant des procédés
les plus sophistiqués.
• Une formation perpétuelle de l’ensemble de son personnel.
• Une diversification de l’offre pour plus de choix à ses partenaires.
• Une amélioration continue de la qualité.
• Une politique commerciale centrée sur le client en répondant à ses
attentes.
• Une capacité d’adaptation aux besoins spécifiques des partenaires.
SOMMAIRE
-ISOLATEURS COMPOSITES
4
COMPOSITE INSULATORS
-ACCESSOIRES MATERIELS DE LIGNE HT-MT
22
ACCESSORIES OF TRANSMISSION AND DISTRIBUTION LINES MV-HV
-INTERRUPTEUR AÉRIEN À COMMANDE MANNUELLE (IACM) - ARMEMENT
52
OUTDOOR POLE MOUNTED LOAD BREAK SWITCH
-ACCESSOIRES MATERIELS DE LIGNE BT
62
ACCESSORIES OF TRANSMISSION AND DISTRIBUTION LINES LV
-SIGNALISATION ET PROTECTION
88
INDICATION AND PROTECTION
-CERTIFICATS
CERTIFICATES
102
ISOLATEURS COMPOSITES
CONCEPTION
INES fabrique les isolateurs composites MAX
pour les lignes aériennes en partenariat
avec les leaders mondiaux dans le domaine
depuis 1998.
aujourd’huit, nous fabriquons plus de
150 000 isolateurs MT et HT par ans et à
notre actif des milliers d’isolateurs mis en
service depuis des années à travers le Maroc
et autres pays d’Afrique.
L’isolateur composite Max est constité de:
NOYAU
C’est l’élément mécanique porteur de
l’isolateur, il est composé d’une tige en
résine epoxy renforcée par des fibres
de verre disposé dans une matrice à
base de résine, la qualité des matériaux utilisé assure une résistance
mécanique maximale en traction pour
un fonctionnement fiable au cour du
temps dans les conditions les plus severts.
REVÊTEMENT
Constitué d’un caoutchouc élastomère
silicone de haute qualité, il offre à l’isolateur une remarquable résistance aux
différentes sollicitations atmosphériques et aux intempéries climatiques.
une gaine intérmediaire réalisée par
une matière isolante assurant la liaison
entre le revêtement et le noyau.
LES EXTRÉMITÉS
MÉTALLIQUES
Faites en acier forgé galvanisé à chaud
et assemblées par une liaison mécanique à sertissage coaxial pour assurer une haute résistance mécanique
et aussi pour éliminer les infiltrations
d’eau.
6
www.ines-max.com
TABLEAUX DES ESSAIS EFFECTUÉS SELON LA NORME CEI 1109
ISOLATEUR POUR MOYENNE TENSION «CLASSE 120KN BALL-SOCKET»
Les caractéristiques des isolateurs MAX ont été validées par des essais de conception et de
type réalisés dans les laboratoires de IPH à Berlin.
Classification des
essais
Nombre
de spécimens
Essais
Contrôle visuel et dimensions
Essai mécanique individuel
Essai sous tension à fréquence industrielle à sec
Essais
des interfaces
et des
connexions
Essai de suppression brutale de la charge
3
Essai thermomécanique
Essai de pénétration de l’eau
Essai visuel
Essai sous onde de choc à front raide
Essai de conception
Essai à fréquence industrielle à sec
Essai individuel de tension de tenue
Essais
charge-temps
du noyau assemblé
Essais
du revêtement
Essais
des matériaux
du noyau
Essais
de type
Essais
sur prélèvement
3+3
3
Charge de rupture moyenne du noyau de l’isolateur assemblé
3
Contrôle de la pente de la courbe charge-temps
2
2
Essai de cheminement et d’érosion
10
Essai de pénétration du colorant
6
Essai de pénétration de l’eau
1
Essai sous tension de tenue au chocs de foudre à sec
1
Fréquence industrielle sous pluie
1
Tenue aux chocs de manœuvre sous pluie
1
Tenue de verification de craquelure
3
Essai mécanique charge-temps
E1 + E2
Vérification des dimensions
E1
Vérification de la CMS
E2
Vérification du dispositif de couplage (pour les isolateurs à couplage à logement
de rotule)
Essai de galvanisation
Essais individuels
Tous
Examen visuel
Tous
Essai mécanique
7
CONFORMITÉ AUX NORMES
Les isolateurs MAX répondent aux spécifications techniques STC60-L60 de l’ONE et aux
exigences des normes internationales :
• IEC 1109 : Isolateurs composites destinés aux lignes aériennes à courant alternatif
de tension nominale supérieure à 1000V :
Définitions, méthodes d’essais et critères d’acceptation.
• IEC 61466 partie 1 : Isolateurs composites destinés aux lignes aériennes à courant
alternatif de tension nominale superieure à
1000V : Classes mécaniques et accrochages d’extrémités standards.
• IEC 61466 partie2 : Isolateurs composites destinés aux lignes aériennes à courant
alternatif de tension nominale supérieure à
1000V : Caractéristiques dimensionnelles et électriques.
• IEC 120 : Dimensions des assemblages à rotule et à logement de rotule des
éléments de chaînes d’isolateurs
8
www.ines-max.com
CARACTERISTIQUES PARTICULIERES DES ISOLATEURS COMPOSITES
les avantages qu’offrent les isolateurs
composites MAX
• Excellent comportement électrique dans les
conditions les plus sévères.
• Une résistance élevée à l’arc de puissance.
• Pas de risque de bris en cas de chutes de
pierres, impacts de projectiles, séismes ou
sollicitations dynamiques.
• Facilité de montage et de transport en raison
des risques minimes de bris ou de déteriorations et en raison de son poids réduit.
• Très haute résistance mécanique par rapport
au poids.
• Une charge de rupture élevée avec limitation
de l’encombrement.
• la propriété hydrofuge du silicone facilite
l’action de lavage de la surface de l’isolateur
avec la pluie.
• La grande résistance à la corrosion du silicone protége l’isolateur de la salinité marine,
des poussières et des fumées industrielles corrosives.
• L’interchangeabilité totale avec les isolateurs en verre.
• La combinaison optimale entre : Qualité, Prix
et Délai de livraison
9
Série :
MAX CS 120 B16 B16-450/1948
MAX CS 120 B16 B16-550/2491
MAX CS 120 B16 B16-600/2762
MAX CS 120 B16 B16-650/3034
10
10
www.ines-max.com
ISOLATEUR POUR HAUTE TENSION «CLASSE 120KN BALL-BALL»
INSULATOR FOR HIGH VOLTAGE «CLASS 120KN BALL-BALL»
Caractéristiques techniques
IEG
Désignation
Tension
de
ligne
(kV)
Nombre
de jupes
Ligne
de fuite
(mm)
Tension de
tenue
au choc
de foudre
(kV)
Tension
de tenue
à
fréquence
industrielle
à sec (kV)
Longueur
(mm)
CMS
(kN)
IEG
Designation
Ligne
voltage
(kV)
Number
of sheds
Leakege
distance
(mm)
Lighting
impulse
withstand
voltage
(kV)
Dry power
frequency
withstand
voltage
(kV)
Spacing
(mm)
SML
(kN)
72
14
1948
450
260
845
120
72
18
2491
550
320
1000
120
72
20
2762
600
350
1075
120
72
22
3034
650
375
1150
120
MAX CS120
BB16-450/1948
MAX CS120
BB16-550/2491
MAX CS120
BB16-600/2762
MAX CS120
BB16-650/3034
CMS : Charge Mécanique Spécifiée.
SML : Specified Mechanical Load.
Essais effectués selon la norme IEC1109(1995).
Les dimensions des armatures sont conformes avec la norme IEC120.
Autres types d’armatures disponibles : Sur commande.
11
Série :
MAX CS 120 B16 S16-450/1948
MAX CS 120 B16 S16-550/2491
MAX CS 120 B16 S16-600/2762
MAX CS 120 B16 S16-650/3034
12
www.ines-max.com
ISOLATEUR POUR HAUTE TENSION «CLASSE 120KN BALL-SOCKET»
INSULATOR FOR HIGH VOLTAGE «CLASS 120KN BALL-SOCKET»
IEG
Désignation
Tension
de
ligne
(kV)
Nombre
de jupes
Ligne
de fuite
(mm)
Tension de
tenue
au choc
de foudre
(kV)
Tension
de tenue
à
fréquence
industrielle
à sec (kV)
Longueur
(mm)
CMS
(kN)
IEG
Designation
Ligne
voltage
(kV)
Number
of sheds
Leakege
distance
mm
Lighting
impulse
withstand
voltage
(kV)
Dry power
frequency
withstand
voltage
(kV)
Spacing
(mm)
SML
(kN)
72
14
1948
450
260
840
120
72
18
2491
550
320
995
120
72
20
2762
600
350
1075
120
72
22
3034
650
375
1150
120
MAX CS120
BS16-450/1948
MAX CS120
BS16-550/2491
MAX CS120
BS16-600/2762
MAX CS120
BS16-650/3034
13
Série :
MAX CS 70 B16 B16-120/490
MAX CS 70 B16 B16-145/607
MAX CS 70 B16 B16-180/842
MAX CS 70 B16 B16-200/960
MAX CS 70 B16 B16-220/1131
14
www.ines-max.com
ISOLATEUR POUR MOYENNE TENSION «CLASSE 70KN BALL-BALL»
INSULATOR FOR MEDIUM VOLTAGE «CLASS 70KN BALL-BALL»
Tension de
la ligne
(kv)
IEG
Désignation
Nombre
de jupes
Ligne
de fuite
(mm)
Tension de
tenue
au choc
de foudre
(kV)
Tension
de tenue
à
fréquence
industrielle
à sec (kV)
Longueur
(mm)
CMS
(kN)
Ligne voltage
(kV)
IEG
Designation
Number
of sheds
Leakege
distance
mm
Lighting
impulse
withstand
voltage
(kV)
Dry power
frequency
withstand
voltage
(kV)
Spacing
(mm)
SML
(kN)
4
490
120
70
335
70
5
607
145
80
370
70
7
842
180
90
445
70
8
960
200
100
480
70
8
1131
220
110
550
70
17 24 36 45
MAX CS70
BB16-120/490
MAX CS70
BB16-145/607
MAX CS70
BB16-180/842
MAX CS70
BB16-200/960
MAX CS70
BB16-220/1131
15
Série :
MAX CS 70 B16 S16-120/490
MAX CS 70 B16 S16-145/607
MAX CS 70 B16 S16-180/842
MAX CS 70 B16 S16-200/960
MAX CS 70 B16 S16-220/1131
16
www.ines-max.com
INSULATOR FOR MEDIUM VOLTAGE «CLASS 70KN BALL-SOCKET»
Tension de
la ligne
(kv)
IEG
Désignation
Nombre
de jupes
Ligne
de fuite
(mm)
Tension de
tenue
au choc
de foudre
(kV)
Tension
de tenue
à
fréquence
industrielle
à sec (kV)
Longueur
(mm)
CMS
(kN)
Ligne voltage
(kV)
IEG
Designation
Number
of sheds
Leakege
distance
mm
Lighting
impulse
withstand
voltage
(kV)
Dry power
frequency
withstand
voltage
(kV)
Spacing
(mm)
SML
(kN)
4
490
120
70
325
70
5
607
145
80
360
70
7
842
180
90
435
70
8
960
200
100
470
70
8
1131
220
110
550
70
17 24 36 45
MAX CS70
BS16-120/490
MAX CS70
BS16-145/607
MAX CS70
BS16-180/842
MAX CS70
BS16-200/960
MAX CS70
BS16-220/1131
17
Série :
MAX CS 40 B11 B11-120/490
MAX CS 40 B11 B11-140/607
MAX CS 40 B11 B11-180/842
MAX CS 40 B11 B11-200/960
18
www.ines-max.com
ISOLATEUR POUR MOYENNE TENSION «CLASSE 40KN BALL-BALL»
INSULATOR FOR MEDIUM VOLTAGE «CLASS 40KN BALL-BALL»
Tension de
la ligne
(kv)
IEG
Désignation
Nombre
de jupes
Ligne
de fuite
(mm)
Tension de
tenue
au choc
de foudre
(kV)
Tension
de tenue
à
fréquence
industrielle
à sec (kV)
Longueur
(mm)
CMS
(kN)
Ligne voltage
(kV)
IEG
Designation
Number
of sheds
Leakege
distance
mm
Lighting
impulse
withstand
voltage
(kV)
Dry power
frequency
withstand
voltage
(kV)
Spacing
(mm)
SML
(kN)
4
490
120
70
295
40
5
607
145
80
330
40
7
842
180
90
400
40
8
960
200
100
440
40
17 24 36 45
MAX CS40
BB11-120/490
MAX CS40
BB11-145/607
MAX CS40
BB11-180/842
MAX CS40
BB11-200/960
19
Série :
MAX CS 40 B11 S11-120/490
MAX CS 40 B11 S11-140/607
MAX CS 40 B11 S11-180/842
MAX CS 40 B11 S11-200/960
20
www.ines-max.com
INSULATOR FOR MEDIUM VOLTAGE «CLASS 40KN BALL-SOCKET»
Tension de
la ligne
(kv)
IEG
Désignation
Nombre
de jupes
Ligne
de fuite
(mm)
Tension de
tenue
au choc
de foudre
(kV)
Tension
de tenue
à
fréquence
industrielle
à sec (kV)
Longueur
(mm)
CMS
(kN)
Ligne voltage
(kV)
IEG
Designation
Number
of sheds
Leakege
distance
mm
Lighting
impulse
withstand
voltage
(kV)
Dry power
frequency
withstand
voltage
(kV)
Spacing
(mm)
SML
(kN)
4
490
120
70
295
40
5
607
145
80
330
40
7
842
180
90
400
40
8
960
200
100
440
40
17 24 36 45
MAX CS40
BS11-120/490
MAX CS40
BS11-140/607
MAX CS40
BS11-180/842
MAX CS40
BS11-200/960
21
ACCESSOIRES MATERIELS
DE LIGNE
INTRODUCTION
INES fabrique une gamme complète d’accessoires de chaînes pour lignes
moyenne et haute tension.
Les dimensions des assemblages à rotule et
logement de rotule des accessoires de chaînes MAX suivent la norme IEC 120.
Les pinces d’ancrage et de suspension MAX
sont compactes et économiques, la bonne
répartition du serrage à l’aide des étriers
garantissent une bonne tenue du conducteur.
Les matériaux utilisés permettent d’assurer
une tenue dans le temps de toutes les caractéristiques mécaniques et électriques des
accessoires de chaînes.
24
www.ines-max.com
CONFORMITÉ AUX NORMES
Les accessoires de chaîne MAX répondent
aux spécifications techniques «STC63-L63»,
«STC68-L68» et «STC62-L62» de l’ONE qui
définissent les conditions que doivent satisfaire les accessoires en ce qui concerne la
conception, la fabrication, les caractéristiques nominales et les essais de qualification
et de réception à réaliser conformément aux
normes internationales.
La galvanisation à chaud répond à la norme internationale ISO 1461.
INES est homologuée par l’Office National
d’Electricité au Maroc comme fournisseur
des isolateurs, pinces et accessoires de
chaînes pour lignes électriques aériennes.
INES est en mesure de réaliser tout autre
accessoire avec des plans et spécifications
particulières.
25
DE LIGNE
CHAÎNES DE SUSPENSION
26
www.ines-max.com
CHAÎNES D’ANCRAGE
27
DE LIGNE
Série :
MAX BRIDE 14X70
MAX BRIDE 16X70
MAX BRIDE 18X70
28
www.ines-max.com
ETRIERS
U-BOLTS
Référence
Reference
Dimension (mm)
Dimension (mm)
Charge de rupture
Ultimate strength
Poids
Weight
A
L
M
I
Bride/U-Bolts 14x70
70
120
14
75
70 kN
400 g
Bride/U-Bolts 16x70
70
130
16
75
120 kN
570 g
Bride/U-Bolts 18x70
70
134
18
80
120 kN
750 g
Nature des matériaux :
• Corps en acier galvanisé à chaud.
• Ecrous en acier galvanisé à chaud.
Tous les accessoires de chaînes sont galvanisés à chaud selon la norme ISO 1461.
D’autres références sont fabriqués sur commande.
29
DE LIGNE
Série :
MAX OEILLET O11
MAX OEILLET O16
30
www.ines-max.com
OEILLETS À ROTULE
BALL EYE
Référence
Reference
Dimension (mm)
Dimension (mm)
Charge de rupture
Ultimate strength
Poids
Weight
A
B
C
L
Oeillet/ Ball eye O11
44
20
12
53
50 kN
120 g
Oeillet/ Ball eye O16
58
27
17
57
120 kN
275 g
Les dimensions des Oeillets suivent la norme IEC 120.
31
DE LIGNE
Série :
MAX OEILLET OC 16
32
www.ines-max.com
OEILLETS À ROTULE TYPE OC POUR FIXATION DES PROTECTIONS
BALL EYE TYPE OC FOR FIXING OF PROTECTIONS
Référence
Reference
Oeillet/Ball eye OC16
Dimension (mm)
Dimension (mm)
A
B
C
D
L
60
25
16
55
170
Charge de rupture
Ultimate strength
Poids
Weight
120 kN
850 g
Les dimensions des oeillets suivent la norme IEC 120.
33
DE LIGNE
Série :
MAX BSM 11
MAX BSM O11
34
www.ines-max.com
BALL-SOCKETS
SOCKET EYE
Ball socket à oeil ovale
Ball socket à tenon
Référence
Reference
Dimension ( mm)
Dimension ( mm)
Charge de rupture
Ultimate strength
Poids
Weight
D
E
I
L
P
Ball Socket/Socket eye
BSM 11
25
15
60
100
70
120 kN
250 g
BSM O11
24
12
40
85
70
40 kN
300 g
• Goupille en acier inoxydable ou en laiton.
Les dimensions des ball-sockets suivent la norme IEC 120.
35
DE LIGNE
Série :
MAX BSM O16
MAX BSM OC16-2
36
www.ines-max.com
BALL-SOCKETS
SOCKET EYE
Ball socket à tenon :
Référence
Reference
Dimension (mm)
Dimension (mm)
Charge de rupture
Ultimate strength
Poids
Weight
D
E
I
L
P
BSM O16
20
20
56
100
70
70 kN
650 g
BSM OC16-2
25
22
56
160
130
120 kN
1100 g
• Goupille en acier inoxydable ou en laiton.
Les dimensions des ball-sockets suivent la norme IEC 120.
37
DE LIGNE
Série :
MAX PSM 11
MAX PSM 16
38
www.ines-max.com
PINCES D’ALIGNEMENT
SUSPENSION CLAMP
min
max
B
C
D
L
Nombre
d’étriers
Number
U-Bolts
Susp.clamp
PSM 11
5,5
10
12
25
12
90
2
25 kN
560 g
Susp.clamp
PSM 16
12
17
54
27
16
190
2
45 kN
1100 g
Référence
Reference
Dimension (mm)
Dimension (mm)
Dimension (mm)
Dimension (mm)
Charge de rupture
Ultimate strength
Poids
Weight
• Corps et serre câble en alliage d’aluminium AS13.
• Etrier, manille, écrou, rondelle et axe en acier galvanisé à chaud.
• Goupille en acier inoxydable.
39
DE LIGNE
Série :
MAX AGS xxx
40
www.ines-max.com
PINCES D’ALIGNEMENT
ARMOUR GRIP SUSPENSION CLAMPS (AGS)
Utilisés pour la protection des conducteurs aux points de suspension qui sont vulnérables
à être endommagés par des phénomènes de fatigue dus à la concentration des contraintes mécaniques. Ces contraintes sont réduites quand les conducteurs sont protégés par
les Armor Rods.
La durée de vie des conducteurs est sensiblement augmentée et leur utilisation dans des
conditions optimales rend indispensable l’usage des pinces AGS MAX.
Référence
Reference
Diamètre conducteur
Conductor ø
Dimension (mm)
Dimension (mm)
Charge de rupture
Ultimate strength
Poids
Weight
min
max
A
B
C
M
E
AGS 59,7
9,75
10,25
25
31
56
16
63
50 kN
1620 g
AGS 148
15,76
16,25
22
33
66
16
90
75 kN
1900 g
AGS 181,6
17,26
17,75
22
33
68
16
96
85 kN
2350 g
• Corps et serre câble en alliage d’aluminium AS13 de première fusion.
• Coquille en néoprène renforcée intérieurement en tôle en inox.
• Collier étrier en alliage d’aluminium ou en inox.
• Ecrou et axe en acier galvanisé à chaud.
41
DE LIGNE
Série :
MAX PAM XX
42
www.ines-max.com
PINCES D’ANCRAGE
STRAIN CLAMPS
min
max
A
B
M
D
L
Nombre
d’étriers
Number
U-Bolts
PAM 11
5,5
10
30
93
10
16
120
2
25 kN
460 g
PAM 16
10
16
30
145
12
16
245
3
65 kN
1300 g
Référence
Reference
Diamètre Conducteur
Conductor ø
Dimension (mm)
Dimension (mm)
Charge de rupture
Ultimate strength
Poids
Weight
• Corps et serre câble en alliage d’aluminium AS13 de première fusion.
• Etrier, écrou et axe en acier galvanisé à chaud.
43
DE LIGNE
Série :
MAX MA 59,7
MAX MA 148
MAX MA 181,6
44
www.ines-max.com
MANCHONS D’ANCRAGE
COMPRESSION CLAMPS
Utilisés pour résoudre tous les problèmes rencontrés en ancrage pour les conducteurs en aluminium ou en alliage d’aluminium.
Les manchons d’ancrage permettent de conserver les caractéristiques mécaniques
et électriques des conducteurs sur lesquels ils sont montés.
Référence
Reference
Diamètre conducteur
Conductor ø
Dimension (mm)
Dimension (mm)
Poids
Weight
Diamètre/ø
Section/Section
D
E
F
L
MAX MA 59,7
9,90
59,7
20
19
40
270
450 g
MAX MA 148
15,75
148
30
19
45
360
2000 g
MAX MA 181,6
17,50
181,6
30
19
45
360
2000 g
• Corps et cosse en aluminium 99% de pureté ou en alliage d’aluminium
selon la nature des conducteurs.
• Manchon en acier galvanisé à chaud.
• Ecrou et axe en acier galvanisé à chaud.
45
DE LIGNE
Série :
MAX CORNE XX / 16
46
www.ines-max.com
CORNES SIMPLES DE PROTECTION
ARCING HORNS
Référence
Reference
Dimension (mm)
Dimension (mm)
Tension (kV)
Voltage (kV)
Poids
Weight
H
I
L
Corne/Arcing horn
114/16
114
145
356
110
700 g
Corne/Arcing horn
197/16
197
132
356
132
800 g
• Boulons et écrous en acier galvanisé à chaud.
47
DE LIGNE
Série :
MAX CORNE 114 / 16D
MAX CORNE 197 / 16D
48
www.ines-max.com
CORNES DOUBLES DE PROTECTION
ARCING HORN (DOUBLE)
Référence
Reference
Dimension (mm)
Dimension (mm)
Tension (kV)
Voltage (kV)
Poids
Weight
H
I
L
Corne//Arcing horns
114/16D
114
290
712
110
1700 g
Corne/Arcing horn
197/16D
197
264
712
110
1800 g
49
DE LIGNE
Série :
MAX CMM 95
50
www.ines-max.com
CONNECTEUR À SERRAGE
TAP OF CONNECTORS
Le connecteur à serrage mécanique pour conducteurs nus répond aux problèmes rencontrés dans
le raccordement de conducteurs nus en alliage d’aluminium .
Formé par deux mâchoires à rainure parallèles solidarisées par l’intermédiaire de deux vis, deux
écrous et quatre rondelles GROWER.
Référence
Reference
CMM 95
Section du conducteur
Section of conductor
10 - 95
Dimension (mm)
Dimension (mm)
L
Vis (nb x ø)
115
2 x 10
Poids
Weight
200 g
Les vis et écrous sont en acier traité contre la corrosion.
51
INTERRUPTEUR
I
AERIEN
IACM
INTERRUPTEUR AERIEN À COMMANDE MANNUELLE EN PORCELAINE
Série :
MAX IACM EN PORCELAINE
54
www.ines-max.com
INTERRUPTEUR AERIEN À COMMANDE MANNUELLE EN COMPOSITE
Série :
MAX IACM EN COMPOSITE
55
55
INTERRUPTEUR
AERIEN
IACM
INTRODUCTION
L’interrupteur sectionneur aérien à coupure en charge et à commande manuelle
IACM MAX-50A se trouve généralement au niveau des dérivations, il permet d’isoler une
grappe de postes et d’assurer le sectionnement et le bouclage, il est placé sur un support
simple en béton d’une ligne électrique aérienne à moyenne tension jusqu’à 36 kV . Cet appareil est conforme à la spécification technique de l’Office National d’Electricité STD60-L60
et la norme internationale IEC 60265-1.
L’interrpteur aérien MAX convient à tout type de réseau et notamment à ceux qui
nécessitent des manœuvres fréquentes dans des conditions climatiques sévères (humidité
saline, vent de sable, neige, altitude élevée, pollution industrielle, zone à forte densité de
pollution...)
Cet appareil est constitué d’un interrupteur muni d’un dispositif de coupure dans l’air
constitué par des fouets en acier inoxydable à grande vitesse . Il est muni d’une commande
manuelle à accumulation d’énergie donnant une vitesse de fermeture et d’ouverture indépendante de l’opérateur et garantissant le pouvoir de fermeture .
Résultat d’une longue expérience, en coopération avec les exploitants des réseaux
électriques de distribution aériens publics et privés, les interrupteurs aériens MAX sont extrêmement fiables et présentent des caractéristiques de sécurité très élevées permettant de
les exploiter en toute confiance.
56
www.ines-max.com
DÉTAILS CONSTRUCTIFS
• Châssis en profilé acier galvanisé à chaud suivant la norme ISO1461.
• Articulation : tourillonnement sur bague en
bronze.
• Les isolateurs sont en composite ou en porcelaine et les armatures métalliques sont en acier
galvanisé à chaud à scellement externe.
• Antenne (ou dispositifs de coupure à fouet) en
acier inoxydable supportée par un ressort de torsion permettant un temps réduit d’extinction de
l’arc.
• Bloc antenne en nylon sans graissage pour amortir le mouvement de l’antenne.
• Dispositif de fermeture brusque par trois ressorts
agissant directement sur l’arbre mobile sans entraîner la commande qui ne fait que l’amorce du
mouvement.
• Tresse en cuivre étamé permet d’atteindre
les courants assignés et offre des mouvements
d’ouverture et de fermeture efficace et facile.
• Chaises supports constituées de deux éléments
symétriques en profilés soudés et galvanisés assurant la fixation de l’interrupteur sur tout support.
• La poignée est isolante, double, indémontable
et saisissable par les deux mains, fabriquée d’un
matériau résistant aux rayons UV.
• L’immobilisation en position «ouverte» ou «fermée» de la commande se fait au moyen d’un verrou en fer qui est percé de trois trous de diamètre
8 mm.
• La tringlerie est réalisée pour une longueur de
12 m à 14 m.
• Toutes les pièces sous tension servant à l’assemblage sont en acier inoxydable.
57
57
INTERRUPTEUR AERIEN
I
IACM
SCHEMA DE MONTAGE ET DIMENSIONS
Domaines d’application :
• L’interrupteur sectionneur aérien à coupure en charge et à commande manuelle
MAX est un dispositif de coupure dans l’air, placé sur un support simple en béton
d’une ligne électrique aérienne moyenne tension. Il permet d’isoler ou d’établir
les courants dans les réseaux de distribution.
Désignation INES : IACM MAX 24 kV-50A.
Tension nominale : 22 kV.
Courant nominal : 400 A.
Normes de références :
• CEI 61109 : Isolateurs composites destinés aux lignes aériennes à courant
alternatif de tension nominale supérieure à 1000 V.
Définitions, méthodes d’essais et critères d’acceptation.
• CEI 60694 : Spécifications communes aux normes de l’appareillage à haute
tension.
• CEI 62271-102 : Appareillage à haute tension :
Partie 102 : Sectionneurs et sectionneurs de terre à courant
alternatif.
• ISO 1461 : Revêtement par galvanisation à chaud sur produits finis ferreux :
Spécifications et méthodes d’essai.
58
Tension
Distance (A)
kV
mm
24
750
36
800
www.ines-max.com
INTERRUPTEUR AERIEN À COMMANDE MANUELLE (IACM)
OUTDOOR POLE MOUNTED LOAD BREAK SWITCH
MAX 50
Interrupteur aérien MAX
Normal
Surisolé
Spécial
Tension nominale
kV
24
24/36
24/36
Fréquence nominale
HZ
50
50
50
Ligne de fuite
mm
640
712
884
Poids approximatif
kg
118
148
148
Courant assigné en service continu
A
400
400
400
kA/1s
10
10
10
Valeur de crête du courant admissible assigné
kA
25
25
25
Durée du courant de courte durée admissible
s
1
1
1
Charge principale active
A
50
50
50
Boucle fermée
A
200
200
200
Transformateur à vide
A
2,5
2,5
2,5
Ligne à vide
A
10
10
10
Courant de courte durée admissible assigné
Pouvoir de coupure
59
59
ARMEMENT
Série :
ARMEMENT NAPPE VOUTE
HERSE ANCRAGE SIMPLE
HERSE ANCRAGE DOUBLE
...
60
www.ines-max.com
ARMEMENT
Armement Nappe Voute
Herse Ancrage Double
Herse Ancrage Simple
Armement Nappe Voute
Herse Ancrage Simple
Herse Ancrage Double
Référence
Ecartement « E »
(cm)
Référence
Ecartement « E »
(cm)
Référence
Ecartement « E »
(cm)
NV 150-70-50
150
120-70
120
120-70
120
NV 160-70-50
160
130-70
130
130-70
130
NV 170-70-50
170
140-70
140
140-70
140
NV 180-70-50
180
150-70
150
150-70
150
NV 170-125
170
160-70
160
160-70
160
NV 180-125
180
170-70
170
170-70
170
NV 210-125
210
175-40
175
Bras de Scellement 600
Armement Rigide (jeu de 3)
Bras Incliné 70-600
61
DE LIGNE BT
Série :
MAX CROCHET D’ANCRAGE À VISSER
MAX CROCHET D’ANCRAGE À SCELLER
64
www.ines-max.com
CROCHETS D‘ANCRAGE À VISSER ET À SCELLER
HOOK OF ANCHORING TO SEAL AND TO SCREW
Désignation
Designation
Dimension (mm)
Dimension (mm)
Type
Type
12 x 100
12 x 250
Crochet d‘ancrage /
Hook of anchoring
12 x 300
14 x 300
à sceller /
to seal
16 x 250
12 x 200
Désignation
Designation
Dimension (mm)
Dimension (mm)
Type
Type
12 x 250
12 x 300
12 x 400
Crochet d‘ancrage /
Hook of anchoring
14 x 250
14 x 300
à visser /
to screw
14 x 400
16 x 250
16 x 300
16 x 400
• Acier galvanisé à chaud.
Utilisé avec support pour l’ancrage des câbles électriques basse tension.
65
DE LIGNE BT
Série :
MAX BERCEAU
66
www.ines-max.com
BERCEAUX
CRADLE
Désignation
Designation
Ecartement (cm)
Spacing (cm)
Berceau/ Cradle 70/1
1
6
10
Capacité (mm)
Capacity (mm)
ø 20 à 50 /
ø 20 to 50
Type
Type
BRPF 1
BRPF 6
BR 10
Fixation :
• ø 12 mm x 60 mm .
• Verrouillage de câble sur le support par collier cranté démontable.
• Corps thermoplastique traité contre les rayons ultra-violets.
• Clou en acier zingué bichromaté.
Norme de référence : NFC 33-049.
67
DE LIGNE BT
Série :
MAX EMBASE À CHEVILLE
MAX EMBASE À VISSER
68
www.ines-max.com
EMBASE À CHEVILLE ET À VISSER
BASE PLATE WITH ANKLE AND TO BE SCREWED
Embase à cheville
Embase à visser
Désignation
Designation
Matière
Matter
Couleur
Color
Embase à cheville / Base plate with
ankle
Nylon / Nylon
Noire / Black
Désignation
Designation
Matière
Matter
Couleur
Color
Embase à visser / Base plate to be
screwed
Nylon / Nylon
Noire / Black
• Matière : Nylon.
• Couleur Noire..
•
•
•
•
Matière : Nylon.
Pour collier de largeur maximale 9 mm.
Adaptable à la vis à bois tête fraisée et à la vis à tête plate.
Pour embase murale de diamètre maximal 8 mm.
69
DE LIGNE BT
Série :
MAX CEINTURE DE SERRAGE
MAX COLLIER DE SERRAGE
MAX COLLIER DE SERRAGE RELSIN
70
www.ines-max.com
CEINTURE DE SERRAGE ET COLLIER DE SERRAGE
GIRDLE TIGHTENING AND CLAMP
Ceinture de serrage
Collier de serrage
Collier de serrage relsin
Désignation
Designation
Dimension
Dimension
Longueur utile
working lengt
Ceinture de serrage / girdle tightening
1500 x 20 mm
1400 mm
• Matière : Tôle galvanisée.
• Longueur utile : 1,40m.
• Utilisation facile.
Référence
Reference
Largeur (mm)
width (mm)
Longueur (mm)
length (mm)
Collier de serrage 9x23/9x33
9
Collier de serrage 9x42
Capacité / Capacity
Min (mm)
Max (mm)
126
4
23
9
185
10
42
9
273
26
62
Collier de serrage 9x92/9x82
9
373
55
92
9
550
10
160
Collier de serrage relsin blanc 2,5x20
2,5
100
4
20
3,6
150
4
33
3,6
250
4
62
• Matière : Thermoplastique résistante aux rayons ultra-violets et
aux intempéries (froid - Chaleur - agents extérieurs ...).
• Etendu d’embrassement (selon largeur et longueur) :
de 10 à 92 mm de diamètre.
71
DE LIGNE BT
Série :
MAX CHAPE
FEUILLARD
72
www.ines-max.com
FEUILLARD ET CHAPE
STRIP IRON AND COVER
Chape
Désignation
Designation
Dimension
Dimension
Poids
weight
Chape / Cover
62 x 35 x 4 mm
60 g
Désignation
Designation
Dimension
Dimension
Feuillard / Strip iron
20 x 0,4 mm
73
DE LIGNE BT
Série :
MAX CONSOLE
MAX ANTI-ESCALADE
74
www.ines-max.com
CONSOLE ET ANTI-ESCALLADE
Console
support luminaire pour éclairage public.
Anti-escalade
Designation
Designation
Longueur
length
ø Trou de fixation
ø Clamp hole
Inclinaison
Slope
Console porte luminaire / Comfort
carry luminary
1m
18 mm
120°
Designation
Designation
Longueur
length
Largeur
Width
Epaisseur
Thickness
Anti-escalade
3000 mm
65 mm
1 mm
• Matière : Acier galvanisé à chaud.
75
DE LIGNE BT
Série :
MAX PINCE D’ANCRAGE PA25
MAX PINCE D’ANCRAGE PA25 MOD.2
MAX RENVOI D’ANGLE RA25
76
www.ines-max.com
PINCES D’ANCRAGES PA25 ET RENVOIS D’ANGLE RA25
GRIPS OF ANCHORING PA25 AND REFERENCE OF ANGLE RA25
Pince d’ancrage PA25
Renvoi d’angle RA25
Pince d’ancrage PA25 mod.2
Désignation
designation
Capacité (mm2)
Capacity (mm2)
Type d’étrier
Type of clamp
Pince d’ancrage PA25 / Grip of anchoring PA25
2x16 à 2x25
4x16 à 4x25
inox/inox
Pince d’ancrage PA25 / Grip of anchoring PA25
2x16 à 2x25
4x16 à 4x25
galvanisé/galvanized
Pince d’ancrage PA25 mod.2 / Grip of
anchoring PA25 mod.2
2x16 à 2x25
4x16 à 4x25
Désignation
designation
Capacité (mm2)
Capacity (mm2)
Type d’étrier
Type of clamp
Renvoi d’angle RA25/reference of
angle
2x16 à 2x25
4x16 à 4x25
inox/inox
Renvoi d’angle RA25/reference of
angle
2x16 à 2x25
4x16 à 4x25
• Corps en plastique traité contre les rayons ultra-violets.
Norme de référence : NFC 33-049.
77
77
DE LIGNE BT
Série :
MAX PAM 1500
MAX PAM 1500 (corps en plastique)
78
www.ines-max.com
PINCES D’ANCRAGE PAM 1500
GRIPS OF ANCHORING PAM 1500
Désignation
Designation
Charge de rupture min (daN)
Ultimate strength min (daN)
Poids (+- 10g)
Weight
PAM 1500
1500
235 g
PAM 1500 (corps en plastique)
1500
470 g
Nature
•
•
•
•
des matériaux :
Corps en aluminium AS7G06 (trempé et revêtu) ou en plastique.
Câble torsadé en acier inoxydable.
Protège câble en matière thermoplastique (polypropylène).
Serre câble en matière thermoplastique (polyamide chargé).
79
DE LIGNE BT
Série :
MAX CAM 1500
80
www.ines-max.com
CONSOLE D’ANCRAGE CAM 1500
COMPFORT OF ANCHORING CAM 1500
Console d’ancrage CAM 1500
Console d’ancrage CSM 1500
Désignation
Designation
Poids (+- 10g)
Weight
CAM 1500
2500
200 g
• Corps en aluminium AS7G06 (trempé et revêtu).
81
DE LIGNE BT
Série :
ESM 1500
82
www.ines-max.com
ENSEMBLE DE SUSPENSION ESM 1500
UNIT SUSPENSION ESM 1500
Désignation
Designation
Capacité de serrage
Thightening capacity cable
ESM 1500
1500
de 5,5 à 15,5 mm
Constitution :
• Une console de suspension (CSM 1500).
• Une pince de suspension (PS 1500).
• Liaison module (LM 1500).
Fixation :
• Pour boulon de 14 ou 16 mm2 et feuillards inox de 20 x 0,7 mm.
Caractéristiques :
• Résistance à la traction : 120 daN.
• Capacité : Neutre almelec jusqu’à 80 mm2.
83
DE LIGNE BT
Série :
CONNECTEUR CPA 25
CONNECTEUR CPA 70
CONNECTEUR CPL 95
84
www.ines-max.com
CONNECTEURS
CONNECTORS
Désignation
designation
Capacité (mm2)
Capacity (mm2)
Principal/ Principal
Derivée/ Derived
Connecteur/ Connector CPA 25
10-25
10-25
Connecteur/ Connector CPA 70
16-70
4-25
Connecteur/ Connector CPL 95
35-70
35-70
85
DE LIGNE BT
Série :
MAX PIQUET DE TERRE GALVNISÉ
MAX PIQUET DE TERRE CUIVRÉ
MAX BARETTE DE TERRE
86
www.ines-max.com
PIQUETS DE TERRE ET BARETTE DE TERRE
GROUND STAKE AND GROUND BAR
Référence
Reference
Piquet de terre /
Ground stake
Dimension (mm)
Dimension (mm)
Type
Type
Autres
Athers
1200 x 14
S.C/on order
1200 x 16
---
1000 x 14
S.C/on order
1000 x 16
cuivré/coppered
S.C/on order
1200 x 16
cuivré/coppered
S.C/on order
1500 x 16
cuivré/coppered
---
1200 x 16
cuivré/coppered
avec cosse/ with thimble / S.C
1500 x 16
cuivré/coppered
avec trou sans cosse/with hole without
thimble / S.C
1500 x 16
cuivré/coppered
avec trou et cosse / S.C
1500 x 16
cuivré/coppered
avec serre câble/with tighten cable
1000 x 16
cuivré/coppered
avec trou et serre câble/with hole and
tighten
1200 x 16
cuivré/coppered
avec serre câble/with tighten cable
1500 x 16
cuivré/coppered
avec rallonge/with lengthen / S.C
Pour la mise à la terre de la masse .
Pour une sécurité totale .
S.C : sur commande / on order
Référence
Reference
Longueur (mm)
Length (mm)
Dimension platine
Dimension of platinize
ø cosse (conducteur) (mm)
ø thimble (conductor) (mm)
Barrette de terre
118
72 x 24
6 à 12
• Platine en thermoplastique.
Fixation :
- sur goujon ø 8 mm.
- par vis ø 6 mm.
87
SIGNALISATION
ET
PROTECTION
Série :
GRIMPETTES EN ACIER P.M - GM
CEINTURE DE SECURITE
CHAUSSURE HAUTE EN CUIRE
CHAUSSURE BASSE EN CUIRE
BOTTE ISOLANTE
90
www.ines-max.com
EQUIPEMENT DE PROTECTION
PROTECTIVE GEARS
Désignation
Designation
Diamètre
Diameter
Grimpette en acier / Steel grimpette P.M
25
Grimpette en acier / Steel grimpette G.M
30
Désignation
Designation
Matière
Matter
Ceinture de sécurité/ Safety belt
Cuir
Désignation
Designation
Taille
Size
40
Chaussure haute en cuir/ High leather shoe
41
42
43
Désignation
Designation
Taille
Size
40
Chaussure basse en cuir/ Leather flat shoe
41
42
43
Désignation
Designation
Taille
Size
40
Botte isolante/ Insulating boot
41
42
43
91
SIGNALISATION
ET
PROTECTION
Série :
GANT ISOLANT
CASQUE DE MONTEUR
HARNAI
92
www.ines-max.com
PROTECTIVE GEARS
Désignation
Designation
Classe
Class
Catégorie
Category
Epaisseur
Thickness
max.
Tension
d’essai
Voltage
of test
Tension
d’utilisation
Voltage of
use
Attestation d’examen
CE de type N°
Certificate of examination CE of type N°
Gant isolant
Insulating
glove GLE 2
2
M
2,3
20000 v
17000 v
0077/106/078/05/95/0009
Couleur
Color
Jaune
Yellow
• Résistance aux basses températures (-25°C).
• Résistance aux essais de non-propagation de flamme.
•
•
•
•
•
•
•
Désignation
Designation
Matière
matter
Couleur
Color
Taille
Size
Casque de monteur
helmet of assembler
ABS
Rouge
Red
Réglable 53 à 60
Adjustable 53 to 60
Désignation
Designation
Taille
Size
Harnai / harness
36 à 44
36 to 44
Amarrage dorsal (facilité par un prolongateur), sternal et latéral.
Réglage et mise en place rapide.
Rotation 180° des anneaux latéraux.
Elastique aux bretelles.
Dosseret 190mm.
Coussinets de cuissardes.
Grande légèreté.
93
SIGNALISATION
ET
PROTECTION
Série :
TABOURET ISOLANT 24 KV
TABOURET ISOLANT 45 KV
PERCHE DE SAUVETAGE
PERCHE DE MANŒUVRE
94
www.ines-max.com
PROTECTIVE GEARS
Tabourets Isolants :
Employé pour l’isolement d’un agent effectuant des travaux de 1ère catégorie ou des
manœuvres, d’appareils de séparation de 2ème et 3ème catégories à commande manuelle
(sectionneurs,...).
Perche de sauvetage :
Perche employée pour le sauvetage d’un agent accidenté (électrocution, éblouissement...),
lors de travaux dans les postes ou cellules de 1ère, 2ème et 3ème catégories.
Elle permet de tirer le blessé en zone protégée en l’accrochant par la taille.
Perche de manœuvre en composite pour installations intérieures :
Perche employée pour les manœeuvres d’appareils de séparation de 2ème catégorie, équipée d’un anneau de commande manuelle (sectionneurs, interrupteur...).
Désignation
Designation
Tension
Voltage
Patins
Shoes
Poids
Weight
Hauteur sous platforme
Height under platform
Tabouret isolant / Insulating stool 24 kv
24 kv
4
3,60 kg
150 mm
Tabouret isolant / Insulating stool 45 kv
45 kv
4
3,90 kg
237 mm
Tabouret en plastique avec plateau antidérapant.
Pieds isolants en PVC plein, inclinés avec patins antidérapants.
Tous nos tabourets sont fournis avec patins antidérapants.
Désignation
Designation
Tension de test
sur 300 mm
Voltage of test on
300 mm
Dimension crochet
Dimension hook
Longueur
length
Perche de sauvetage/ Pole of rescue 45 kv
100 kv
18 x 1,5
600 mm
Crochet : en tube acier - livré démonté.
Désignation
Designation
Tension d’utilisation
Voltage of use
Tension de test
sur 300 mm
Voltage of test
on 300 mm
Longueur
totale
Overall
length
Longueur protégée
Protected length
Poids
Weight
Perche de manœuvre/ Pole of
operation 45 kv
45 kv
100 kv
1470 mm
600 mm
900 g
Perche de manœuvre/ Pole of
operation 90 kv
90 kv
100 kv
1970 mm
600 mm
1200 g
Crochet : pièce de fonderie moulée en bronze d’aluminium zinguée suivant fiche EDF N° C121.
95
SIGNALISATION
ET
PROTECTION
Série :
MAX GAINE DOUBLE PAROI FLEXIBLE
MAX GAINE DOUBLE PAROI RIGIDE
96
www.ines-max.com
GAINE DOUBLE PAROI
SHEATH DOUBLES WALL
Utilisé pour la protection des câbles divers, pour réseaux d’alimentation électrique,
de télécommunication audiovisuelle, de signalisation auto-routière et d’aéroport.
Désignation
Designation
Gaine double paroi/
Sheath doubles wal
Diamètre extérieure
(mm)
Diameter external
(mm)
Diamètre intérieure
(mm)
Internal diameter
(mm)
Rayon de courbure
(mm)
Radius of curvature
(mm)
Emballage
Packing
50
40
300
100
63
54
378
100
75
62
450
100
110
91
660
50
160
137
800
20
200
170
1260
20
Tube en Polyéthylène double paroi :
la paroi intérieure est lisse et élastique en Polyéthylène basse densité pour faciliter le passage des câbles.
La paroi extérieure est annelée en polyéthylène haute densité pour assurer une résistance
aux contraintes mécaniques ou électriques.
Fabriqué selon la norme NF EN 50086-2-4.
• Résistance à l’écrasement égal à 450 Newton pour le type flexible.
• Résistance à l’écrasement égal à 750 Newton pour le type rigide.
• Résistance à la perforation.
• Résistance électrique d’isolement > 100 Mégaohm.
• Rigidité électrique > 800 KW/cm.
• Température d’utilisation de -50°C à +90°C.
• Conditionnement :
- en rouleaux pour le type flexible.
- en barre de 6 ou 12 m pour le rigide.
97
SIGNALISATION
Série :
MAX BALISAGE
98
ET
PROTECTION
www.ines-max.com
BALISAGE
BEACONING
Désignation
Designation
Largeur(m)
width (m)
Emballage (m)
Packing (m)
Grillage/ Fit latticework (A/cel)
10760
1,5
50
• Matière : Polyoléfine.
• Adjonction d’un agent anti-UV.
• Haute visibilité :
- Résistance à tous les agents alcalins, acides du sol et aux micro-organismes.
- Excellente tenue aux variations thermiques.
- Maille à brins plats.
• Couleur : orange (en stock), autres couleurs sur commande.
99
SIGNALISATION
ET
PROTECTION
Série :
MAX GRILLAGE AVERTISSEUR PETITE MAILLE
100
www.ines-max.com
GRILLAGE AVERTISSEUR PETITE MAILLE
FIT LATTICEWORK ON WARNING SIGNAL SMALL MESH
• Indispensable pour avertir la présence, spécifier la nature et déterminer
l’orientation d’une canalisation enterrée.
Désignation
Designation
Grillage avertisseur petite
maille/ Fit latticework on warning signal small mech
•
•
•
•
•
Maille (mm)
Mesh (mm)
Largeur (mm)
Width (mm)
Poids (kg)
Weight (kg)
Emballage
Packing
17 x 17
300
6,3
100
17 x 17
500
9,6
100
20 x 20
300
4,5
100
20 x 20
500
6,5
100
Profondeur de pose : 200 à 300 mm.
Très bonne résistance au noircissement.
Très bonne stabilité avec le vieillissement.
Très bonne tenue transversale : pas de vrillage.
Très utile pour la SECURITE des canalisations enterrées.
101
NOTE
109
www.ines-max.com
Bd, Chefchaouni km 11,5 - Aïn Sebaâ
20600 Casablanca
Tél. : (212) 22.67.49.67 / 66.67.68
Fax : (212) 22.66.27.87 / 66.67.67
E-mail : [email protected]

materiels de ligne

Transcription

Documents pareils

caniveau top x - PUM Plastiques

chauffant au gaz - AvenueDesSpecialistes

Edificios de Chapa Colaborante

Je télécharge le flyer ! (PDF, 672 Ko)

Bidons à Lait en Acier Inoxydable

Pel-Job (Volvo) EB 12.4 - SAS Les Granges

Perceuse-frappeuse 13mm Makita avec accessoires

PEINTURE DE GALVANISATION – Réf : PGALB/AGALB

AGORA 1500

Les Trains de Daliplumes
