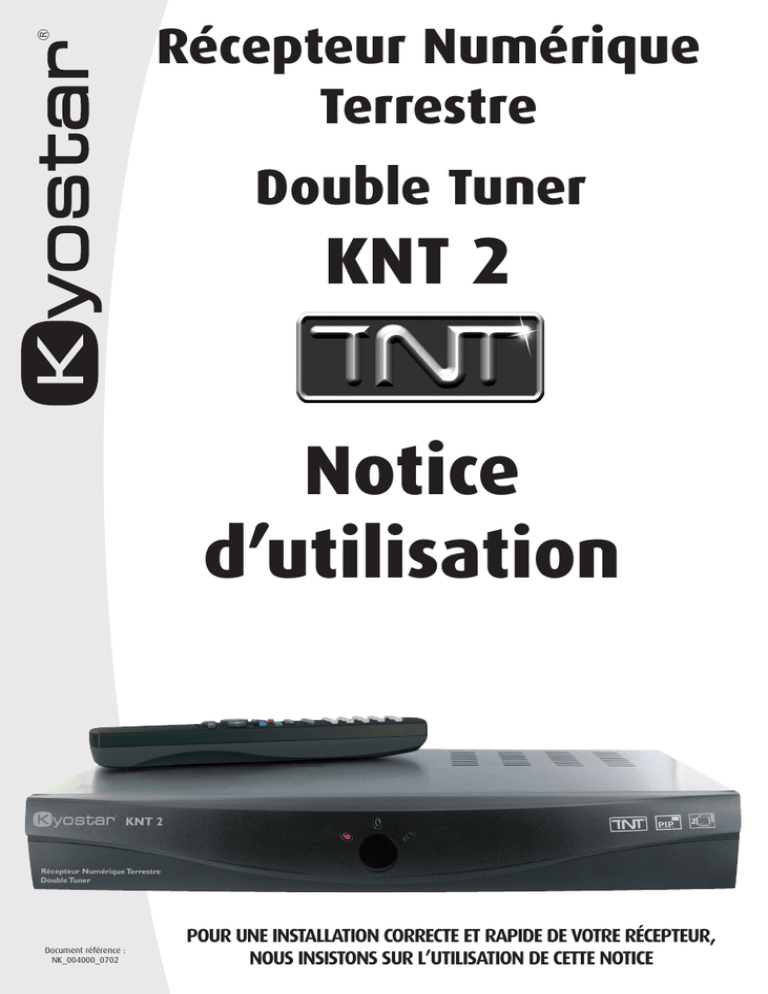

Récepteur Numérique
Terrestre
Double Tuner
KNT 2
Notice
d’utilisation
Document référence :
NK_004000_0702
POUR UNE INSTALLATION CORRECTE ET RAPIDE DE VOTRE RÉCEPTEUR,
NOUS INSISTONS SUR L’UTILISATION DE CETTE NOTICE
SOMMAIRE
Recommandations de sécurité .......................................................................4
Introduction générale...........................................................................................6
Contenu
.................................................................................................................7
Commandes et fonctions ...................................................................................8
Connecteurs et fonctions...................................................................................9
Télécommande.......................................................................................................10
Branchements
..................................................................................................12
Branchements péritel....................................................................................... 12
Branchements audio ......................................................................................... 13
Branchements d’une antenne extérieure............................................... 15
Branchements d’une antenne TNT amplifiée...................................... 16
Branchements CANAL + Analogique........................................................ 17
Première installation .......................................................................................... 18
Utilisation quotidienne .................................................................................. 20
1) Barre d’info........................................................................................................20
2) Changement de chaîne .............................................................................. 21
3) réglage du volume ........................................................................................ 21
4) Fonctions courantes .................................................................................... 21
5) Guide électronique des programmes............................................... 22
6) Utilisation de la fonction PIP................................................................. 22
Enregistrement ......................................................................................................26
1) Comment enregistrer une chaîne tout en regardant une autre
chaîne ?...............................................................................................................26
2) Comment stopper un enregistrement ? .......................................... 29
3) Comment programmer un enregistrement ?................................. 29
4) Comment vérifier la chaîne en cours d’enregistrement ?....... 32
5) Comment enregistrer une chaîne TNT et regarder une chaîne
analogique ? .................................................................................................... 33
2
Liste de chaînes .................................................................................................... 35
Configuration ......................................................................................................... 37
SOMMAIRE
Menu principal...................................................................................................... 34
1) Configuration ........................................................................................... 37
Sous-titrages......................................................................................................... 37
Type TV (4/3 ou 16/9) .................................................................................... 37
Sortie VCR (CVBS ou S-Vidéo) .................................................................... 37
Mode Favoris .........................................................................................................37
Liste de chaînes.................................................................................................. 38
Contrôle parental.............................................................................................. 38
Réglage de l’heure............................................................................................. 39
Alimentation antenne .................................................................................... 40
2) Langue ......................................................................................................... 41
3) Installation ................................................................................................ 41
Recherche de chaînes automatique ..........................................................41
Recherche manuelle ........................................................................................ 42
Première installation ....................................................................................... 44
4) Enregistrement....................................................................................... 45
Caractéristiques techniques .......................................................................... 46
En cas de problèmes.......................................................................................... 47
3
RECOMMANDATIONS DE SECURITE
Recommandations de sécurité
Veuillez lire et appliquer toutes les règles de sécurité avant d’utiliser votre
récepteur terrestre.
INSTALLATION
Avertissement : Suivre attentivement toutes les indications données sur
l’appareil et dans cette notice.
Eau et humidité : Ne pas utiliser, ni installer cet appareil près de l’eau pour
éviter tout choc électrique et dommage corporel ou endommager le
récepteur.
Ventilation : Les ouvertures du boîtier sont faites pour l’aération de
l’appareil. Le récepteur ne doit donc pas fonctionner sur un lit, un fauteuil,
une couverture, ou toute autre surface qui empêcherait une bonne
ventilation.
Chaleur : Ne pas installer le récepteur près d’une source de chaleur tel un
radiateur ou autre...
Support : Ne pas poser cet appareil sur une surface instable.
ENTRETIEN ET UTILISATION
Protection du cordon secteur : Le cordon doit être placé de telle
manière qu’il ne puisse être ni écrasé, ni abîmé.
Surcharge : Ne pas surcharger les prises de courant et prolongateurs, cela
peut provoquer un incendie ou un choc électrique.
Entretien : Débrancher le récepteur de la prise de courant avant de le
nettoyer. Ne pas utiliser de liquide ou d’aérosols. Un chiffon humide
conviendra parfaitement.
4
Cas de non-utilisation : Débrancher le récepteur en cas d’orage.
Débrancher le cordon en prenant la fiche, ne jamais tirer sur le cordon
lui-même.
Mise à la terre : Parce qu’une antenne extérieure est reliée au récepteur, il
faut assurer une protection contre les surtensions et les charges statiques par
une mise à la terre.
Maintenance : Ne pas essayer de dépanner l’appareil vous-même, s’adresser
uniquement à un personnel qualifié. Ouvrir ou démonter celui-ci peut
provoquer des chocs électriques.
!
A T T E N T I O N
RISQUE DE CHOC ÉLECTRIQUE
NE PAS OUVRIR
Recyclage : Dans le but de réduire le plus possible l’élimination des
déchets électriques et électroniques, ne pas jeter cet appareil en fin de vie
avec les autres déchets municipaux non triés, mais dans un centre de
recyclage.
RECOMMANDATIONS DE SECURITE
Recommandations de sécurité
5
Introduction générale
6
Introduction générale
Nous vous remercions d’avoir choisi ce récepteur terrestre numérique
"libre accès" à double tuner et espérons que vous en serez totalement
satisfait.
Le récepteur KNT 2 est un récepteur DVB-T. Pour votre confort, ce mode
de réception numérique vous permet d’obtenir une réception de très
bonne qualité supprimant ainsi tous les défauts rencontrés avec
l’analogique (écho, lignes dans l’image, parasites etc...).
Ce récepteur vous permet de regarder une chaîne TNT sur votre téléviseur
tout en enregistrant une autre chaîne TNT sur votre magnétoscope.
Ce manuel vous aidera dans l’apprentissage des fonctions de base comme
la remise à zéro, la sélection des chaînes et beaucoup d’autres fonctions
du récepteur. Toutes ces fonctions peuvent être exécutées depuis la
télécommande, dont certaines depuis la façade. La télécommande
ergonomique est conçue pour accéder facilement aux différents
réglages ainsi qu’aux chaînes. Ce récepteur est conçu pour une utilisation
pratique et vous pouvez rechercher ou mettre à jour les chaînes quand
vous le désirez. Sachez que si vous avez fait une mauvaise manipulation, ce
récepteur peut être réinitialisé et reprendre les réglages d’usine qu’il avait
lorsque vous l’avez déballé.
Dès l’ouverture de la boîte, vérifiez le contenu de celle-ci :
Contenu
Contenu
TERMINAL NUMERIQUE
1 TELECOMMANDE
1 CORDON COAXIAL
Pour relier les deux tuners
MANUEL
7
Commandes et fonctions
Commandes et fonctions
Face Avant :
1
3
2
1 - Voyant : rouge quand le récepteur est en veille ou en enregistrement, vert quand
il est en fonctionnement normal.
2 - Cellule IR : permet de recevoir les signaux générés par la télécommande.
3 - Voyant (rouge) : indique la bonne réception des signaux infrarouges de la
télécommande.
8
Face Arrière :
2
Tuner 2
1
4
6
8
Tuner 1
3
5
7
9
Connecteurs et fonctions
Connecteurs et fonctions
1 - Sortie du signal hertzien (vers le téléviseur ou vers un autre récepteur,
magnétoscope ...)
2 - Entrée du signal hertzien sur le tuner 2 (reliée à la sortie du tuner 1 à l’aide
d’un cordon)
3 - Sortie du signal hertzien (reliée vers l’entrée du tuner 2 à l’aide d’un
cordon)
4 - Entrée du signal hertzien sur le tuner 1 (relièe à l’antenne)
5 - Sortie audio numérique (S-PDIF) optique
6 - Péritel TV vers téléviseur
7 - Péritel VCR (magnétoscope ou graveur DVD)
8 - Sorties audio RCA (gauche/droite) pour branchement vers chaîne Hi-Fi ou
autre
9 - Prise secteur 220 - 240 Volts 50/60 Hz 10 W
9
Télécommande
Télécommande
TV/Radio 1
STANDBY
2
TOUCHES
NUMERIQUES
3
MENU
4
AV
5
18
17 INFO
16 P+ / P15 VOL + / VOL -
LISTE
6
14 SOUS-TITRES
Mode AUDIO
7
13 FAV
>
▲ 8
8
<
9 ▼
9
GUIDE 10
OK / PIP 11
SWAP / VCR
12
LANGUE
20
P<P
21
Télétexte
19
Mise en place des piles :
Ne mélangez pas piles neuves et usagées.
Si vous n’utilisez pas la télécommande pendant une longue durée,
enlevez les piles.
2 x 1,5 V
LR03AAA
10
Ne jetez pas les piles usagées avec vos déchets ménagers, mais dans
les bacs de recyclage prévus à cet effet.
1
TV/RADIO
Permet de basculer entre la liste de chaînes
TV et la liste de radios.
2
STANDBY
Met en fonction ou en veille le récepteur.
3
Touches numériques
Permet d’accéder directement à une chaîne
en tapant le numéro de celle-ci. Permet
également d’entrer des valeurs dans les
paramètres du menu.
4
MENU
Quitte le mode normal pour aller dans le
menu ou quitte le menu.
5
AV
Commutation entre récepteur, magnétoscope
(ex: en lecture) et téléviseur.
6
7
8
Permet de sélectionner une langue
quand cela est possible. Permet
également d’activer ou de désactiver
le mode Dolby (AC3) quand il est
disponible sur l a chaîne regardée.
Permet enfin de sélectionner la
langue des sous-titres quand cela est
possible.
13 FAV
Permet d’accéder aux favoris.
14 SOUS-TITRES
(Subtitle)
Permet d’activer ou de désactiver les
sous-titres.Permet également de se
déplacer page par page dans la liste
de chaînes.
15 VOL + / VOL -
Augmente ou diminue le volume.
Liste
(LIST)
Permet d’accéder à la liste de chaînes. Permet 16 P+/Pégalement de se déplacer page par page dans
Permet de changer de chaîne.
la liste de chaînes.
17 INFO ( ? )
Mode AUDIO
Affiche les informations de la chaîne.
Change les modes audio droite, gauche,
Permet également d’accéder à une
stéréo (par défaut).
rubrique d’aide.
▲-▼
Permet de se déplacer de haut en bas dans
les différents menus.
9
12 LANGUE (LANG)
Télécommande
Télécommande
/>
<Permet
de changer les paramètres dans les
18
19
SWAP / VCR
Permet de lancer un enregistrement
instantané. En mode PIP, cette touche
permet d’intervertir les deux images.
20
P<P
Permet de revenir à la chaîne
regardée précédemment.
21
TXT
Permet d’activer le télétexte de la
chaîne regardée quand celui-ci est
disponible.
menus.
10 Guide (EPG)
Cette fonction donne des informations sur
les programmes TV ou Radio.
11 OK / PIP
Permet de valider les réglages dans les
menus.
Hors des menus, cette touche permet
d’afficher le PIP (Picture In Picture)
Coupe ou remet le son
11
Branchements péritel
Branchements péritel
MAGNETOSCOPE
Péritel compatible RVB
AV
TELEVISION
Raccordement à votre télévision :
Afin d’obtenir une qualité d’image optimale, la péritel TV du KNT 2
distribue des signaux en RVB. (Si votre téléviseur est équipé de deux
connecteurs péritel, veillez donc à brancher le récepteur sur la péritel
compatible RVB).
Le terminal se relie à votre téléviseur par un cordon péritel mâle/mâle
21 broches (non fourni).
Brancher le cordon péritel entre la prise repérée TV du terminal et la
prise péritel de votre téléviseur.
Raccordement à votre magnétoscope :
Le terminal se relie à votre magnétoscope par un autre cordon péritel
mâle/mâle 21 broches (non fourni).
Brancher le cordon péritel entre la prise repérée VCR du terminal et la
prise péritel repérée TV de votre magnétoscope.
12
Raccordement à votre chaîne Hi-fi :
Le terminal se relie à votre chaîne Hi-Fi par un cordon RCA double
mâle/mâle. Brancher le cordon entre les prises repérées AUDIO L et
R du terminal et les entrées RCA de votre chaîne Hi-Fi.
Branchements Audio
Branchements Audio
HI- FI
Raccordement à votre Home cinéma (Dolby) :
Le terminal se relie à votre ensemble Home cinéma par un cordon
optique. Brancher le cordon entre la prise repérée S/PDIF du
terminal et l’ entrée optique Audio digital de l’ampli de votre
ensemble Home cinéma.
AMPLI DOLBY
13
Branchements (suite...)
Branchements (suite...)
Raccordement à votre Antenne intérieure ou extérieure :
Le terminal possède deux tuners, la première chose à faire est donc
de les relier à l’aide du petit cordon coaxial (9,52 mm) fourni, de
manière à ce que les deux tuners soient connectés au signal
hertzien (voir photo ci dessous).
Brancher le cordon en suivant la flèche
(de la sortie ANT OUT du tuner 1 vers l’entrée ANT IN du tuner 2).
Le terminal se relie à votre antenne à l’aide d’un câble coaxial muni
d’une fiche coaxiale mâle (9,52 mm). Brancher le câble entre l’entrée
libre ANT IN du récepteur et votre antenne (intérieure ou extérieure)
en utilisant la fiche adaptée.
14
MAGNETOSCOPE
AV
TELEVISION
Branchements d’une antenne extérieure
Branchements d’une antenne extérieure
Dans le cas d’un branchement avec une antenne extérieure, on a la
possibilité de récupérer le signal en sortie du tuner 2 de l’appareil
pour continuer à recevoir les chaînes analogiques sur le
magnétoscope et sur le téléviseur.
15
Branchements d’une antenne TNT amplifiée
Antenne hertzienne (pour continuer
à recevoir les chaînes analogiques)
Antenne TNT amplifiée 5 Volts
(pour réceptionner les chaînes
en numérique terrestre)
MAGNETOSCOPE
5 Volts
16
Branchements d’une antenne TNT amplifiée
AV
TELEVISION
Dans le cas d’un branchement avec une
antenne amplifiée spécial TNT (si celle-ci
n’est pas reliée au secteur 230 V), il faut que
le tuner alimente l’antenne en 5 Volts. Pour
cela il faut sélectionner “alimentation
antenne : Allumée” lors de la première
installation ou l’ activer (voir page 19 et 40)
dans le menu Configuration.
Si vous êtes abonné à CANAL + Analogique :
MAGNETOSCOPE
AV
TELEVISION
Raccordement au décodeur Canal+ (syster) :
Le terminal se relie à votre magnétoscope par un cordon
péritel. Brancher le cordon entre la prise repérée VCR du terminal et
l’ entrée péritel TV de votre magnétoscope puis relier le décodeur
Canal + à la seconde péritel du magnétoscope.
Branchement CANAL + Analogique
Branchement CANAL + Analogique
Pour profiter de CANAL + décodé, éteignez votre récepteur TNT
KNT 2 et mettez votre téléviseur sur la chaîne 4.
Remarque : Ces appareils ne permettent pas de décoder CANAL +
Numérique (TNT).
17
Première installation
INSTALLATION FACILE EN 5 ETAPES:
Dès la mise en marche, ce récepteur effectue une installation facile et
très rapide :
- Relier le récepteur au secteur et appuyer sur la touche
- Le récepteur se met alors en marche, le voyant en façade passe de
la couleur rouge à la couleur verte.
1
Choix de la langue
Cette première étape consiste à choisir la langue du menu.
Utiliser les touches ▲ - ▼pour choisir
la langue désirée.
Appuyez sur la touche OK pour valider
et passer à l’étape suivante.
ction du pays
2 LesSéleparamètres
de recherche des chaînes TNT diffèrent selon les
pays. Sélectionnez donc le pays où le récepteur sera installé.
<>
Utiliser les touches / pour effectuer
le choix.
3
Recherche des chaînes
Sélectionnez maintenant le format (4/3 ou 16/9) en fonction du
téléviseur : écran 16/9 ou non).
<>
le choix.
18
Alimentation antenne
4 Activez
l’alimentation antenne (5 Volts) lorsque vous branchez
votre récepteur TNT avec une antenne amplifiée (voir page 16)
<>
le choix.
5
Recherche des chaînes
<>
Utiliser les touches / pour
effectuer le choix.
Appuyez sur la touche OK pour
valider et passer à l’étape suivante.
Une fois la recherche achevée, le
récepteur trie automatiquement les
chaînes dans l’ordre, mémorise les
réglages, sort immédiatement du
menu et la première image apparaît.
L’installation rapide est maintenant terminée. Le récepteur est prêt
pour une utilisation quotidienne.
Si toutefois le récepteur ne trouvait pas de chaîne durant la
recherche automatique, vérifier l’installation et relancer la recherche
automatique (voir page 41).
19
Utilisation quotidienne
1. Barre d’info
La bannière de renseignements sur les programmes et les détails
comme le nom du programme apparaît en appuyant sur INFO ( ? ) ou
en changeant les chaînes.
N° de chaîne
Nom de la chaîne
Heure
horaires des émissions en cours et suivante
Nom de l’émission en cours
Nom de l’émission suivante
TV
Avancement de l’émission en cours
Radio
Appuyez deux fois sur la
touche INFO “ ? ” pour
accéder à la description de
l’émission regardée.
20
2. Changement de chaîne
- Utilisez les touches
pour changer de chaîne.
- Entrez le numéro de la chaîne désirée à l’aide du clavier numérique.
- Accédez à la liste de chaînes en appuyant sur la touche
les touches
,
Appuyez sur la touche
et
, utilisez
pour sélectionner le programme.
pour sortir de la liste. (il est possible de se
déplacer dans la liste page par page en utilisant les touches
et
3. Réglage du volume
Pour diminuer ou augmenter le volume, utiliser les touches
Pour couper temporairement le volume, appuyer sur la touche
.
)
Pour annuler la coupure son, appuyer de nouveau sur cette touche ou
appuyer sur les touches
.
4. Fonctions courantes
- Permet de sélectionner le mode audio (droite, gauche et stéréo).
- Permet de sélectionner la langue audio quand cela est possible.
- Permet de sélectionner la langue des sous-titres quand cela est
possible.
Dolby surround) quand
- Permet de sélectionner le mode AC3 (D
la chaîne émet les signaux (Exemple : NRJ 12) et que vous utilisez
la sortie SPDIF.
Utiliser les touches ▲ - ▼
et / pour choisir le
paramètre à régler et sur OK
pour valider.
<>
21
Utilisation quotidienne (suite...)
TV/RADIO : Appuyez sur cette touche pour passer de la liste de
chaînes TV à la liste de chaînes Radio.
Sous-titres (Subtitle) : Cette touche permet d’activer les soustitres.
Une fois les sous-titres activés,
ceux-ci s’affichent en bas de
l’écran lorsque la chaîne regardée
en dispose.
5) Guide électronique des programmes
EPG (Guide électronique des programmes) : En appuyant sur cette
touche, on peut obtenir des informations sur les programmes. (si
elles existent) :
Utiliser les touches ▲ - ▼ et
</> pour naviguer dans les
programmes et choisir entre
“actuel” et “prochain évènement”.
- Appuyez sur la touche OK lorsque le curseur est placé sur
“EEvénement actuel” pour regarder l’émission choisie.
- Appuyez sur les touches verte
ou détailler le guide.
22
ou rouge
pour étendre
- Appuyez sur les touches bleue
d’un jour.
et jaune
avancer ou reculer
- Appuyez sur la touche INFO ( ? ) pour obtenir des informations
complémentaires sur l’émission sélectionnée.
- Utilisez les touches du clavier numérique de la télécommande (0 à 9)
pour accéder directement à la chaîne voulue.
- Appuyez sur la touche TEXT
pour effectuer une recherche.
Utilisez les touches ▲ - ▼ et
/ pour choisir les critères
de votre recherche.
Ce sous-menu permet de
trouver par exemple toutes
les émissions pour enfants
diffusées.
<>
Critères de recherche :
- Liste de chaîne actuelle / Toutes chaînes / Une chaîne / Chaînes TV
- De : jour de départ
- jusqu’à : jour de fin
- recherche par genre (choix dans une liste)
- recherche par nom (il faut entrer un nom)
- Appuyez sur la touche VCR
pour enregistrer un programme.
Méthode :
<>
a) Tout d’abord, utilisez les touches ▲ - ▼ et / pour choisir l’émission
que vous désirer enregistrer.
b) Appuyez sur la touche VCR
pour programmer l’enregistrement.
L’émission choisie est alors soulignée en rouge, signe de la
programmation.
23
Automatiquement, le récepteur
mémorise un Timer (une minuterie)
respectant les horaires de l’émission
choisie et envoie l’image sur la péritel
VCR.
c) Programmez votre magnétoscope en respectant les horaires de
l’émission.
Pour plus de renseignements sur les enregistrements, voir page 26.
6) Utilisation de la fonction “PIP” (Picture In Picture)
Si vous pressez cette touche en dehors d’un menu
quelconque, une fenêtre “PIP” s’ouvre :
PIP
Utilisez les touches
PIP.
pour changer les chaînes dans la fenêtre
principal.
pour changer les chaînes de l’écran
24
pour déplacer la fenetre PIP :
Utilisez la touche
la fenêtre PIP.
pour intervertir l’image principale et l’image de
Remarque : Attention ! En cas d’enregistrement l’utilisation de la
fonction PIP est différente (voir page 32).
25
Enregistrement
Enregistrement
Le récepteur KNT 2 est un démodulateur à double tuner, ce qui
permet de regarder une chaîne pendant que l’on en enregistre une autre
via un magnétoscope (ou graveur DVD...).
Voici les touches de la télécommande qui vont permettre d’utiliser
cette fonction au mieux :
1- Comment enregistrer une chaîne tout en regardant
une autre chaîne ?
Tout d’abord , il faut choisir la chaîne que l’on désire enregistrer :
- Utiliser les touches
enregistrer.
- Appuyer sur la touche
enregistrement instantané.
pour se placer sur la chaîne à
VCR) pour lancer un
(V
L’enregistrement instantané se
base sur les informations de la
chaîne (EPG).
Exemple (ci-contre) :
l’enregistrement est programmé
pour 14 minutes (temps
correspondant à la durée de
l’émission en cours)
Il est possible de lancer une seconde programmation en appuyant une
fois de plus sur la touche VCR : seront enregistrées, les deux émissions
à venir sur la chaîne choisie.
+
26
Dans le cas où la chaîne choisie ne possède pas d’informations (pas
d’EPG), la durée d’un enregistrement lancé à l’aide de la touche VCR
sera de 30 minutes.
Appuyez de nouveau sur la
touche VCR pour prolonger la
durée de l’enregistrement
(30min à 23h30min).
Enregistrement
Enregistrement
Dès que l’enregistrement est lancé, l’image et le son de la chaîne choisie
sont envoyés sur la péritel VCR :
Image et son de la chaîne que l’on désire enregistrer.
Allumer le MAGNETOSCOPE. Sélectionner la source
AV1 sur celui-ci. Appuyer sur la touche “ENREGISTRER”
ou “REC” de votre MAGNETOSCOPE pour commencer
votre enregistrement.
Péritel VCR
Péritel TV
Image et son du programme que l’on désire
regarder sur le téléviseur.
En effet, une fois l’enregistrement activé, il
est possible de changer de chaîne en cours,
la chaîne d’enregistrement ne changera pas.
27
Enregistrement (suite...)
Exemple :
Programme désiré :
- Regarder la chaîne TF1 sur le téléviseur principal.
- Enregistrer l’émission “Jour J” sur la chaîne M6.
Procédure :
- A l’aide des touches
ou de la touche numérique
“6”, se placer sur la chaîne M6 et appuyer sur la touche VCR.
L’image et le son de la chaîne M6 sont alors envoyés sur la péritel VCR
- Si aucun enregistrement n’a été programmé sur le
magnétoscope, vérifier qu’ il est placé sur le bon canal audio/vidéo
( AV 1, AV 2 ... ou EXT1, EXT2 ...) et appuyer sur la touche “enregistrer” de
la télécommande ou de la façade du MAGNETOSCOPE.
- A l’aide de la télécommande du RECEPTEUR, utiliser les
touches
ou encore la touche numérique “1” pour se placer
sur la chaîne TF1.
Remarque : à tout moment il est possible de voir
(vérifier) la chaîne enregistrée (M6) en appuyant sur
la touche OK.
28
TF1
M6
TF1
Chaîne
regardée
Chaîne
enregistrée
Chaîne
regardée
2- Comment stopper l’enregistrement ?
Pour stopper un enregistrement, il suffit d’appuyer sur la touche VCR
Un message s’affiche : Voulez vous arrêter l’enregistrement ?
et
pour confirmer ou annuler l’arrêt.
L’enregistrement est terminé.
3- Comment programmer un enregistrement ?
Tous les magnétoscopes (graveurs DVD...) possèdent un programmateur
permettant de définir le début et la fin de l’enregistrement. Ce
programmateur permet d’enregistrer le programme que l’on désire sans
que la présence de l’utilisateur ne soit nécessaire.
Le récepteur à double tuner possède également cette fonction, le
programmateur va donc servir à faire démarrer et à stopper l’envoi de
l’image voulue vers la péritel VCR.
Procédures :
- Appuyez sur la touche MENU et allez dans le menu TIMER.
3 fonctions sont disponibles dans ce menu :
- Ajouter : touche jaune de la télécommande
créer un nouveau Timer.
: permet de
29
- Modifier : touche verte de la télécommande
modifier un Timer existant.
- Effacer : touche rouge de la télécommande
d’effacer un Timer.
Appuyez donc sur la touche Jaune
: permet de
: permet
pour créer un Timer.
,
et les touches du clavier
numérique (0 à 9) pour modifier
les différents paramètres.
- Chaîne : Chaîne que l’on désire enregistrer
- Date : Date de l’enregistrement
- Début : Heure de début
- Fin : Heure de fin
(La durée de l’enregistrement s’affiche)
- Répéter :
Non : 1 seule fois
Journalière : Tous les jours
Hebdomadaire : Toutes les semaines
- Verrouiller (Oui, Non) : Verrouillage de l’enregistrement
pour sauvegarder ou sur la touche
Appuyez sur la touche verte
rouge
pour annuler le Timer.
Les programmations sont rappelées sur
l’écran suivant. Vous avez la possibilité de
les effacer ou de les modifier.
30
Remarque : Quand deux timer se chevauchent, un écran
d’avertissement apparaît :
Il faut donc annuler l’un des deux timers.
le timer à annuler.
pour choisir
Appuyez sur la touche VCR
pour
annuler le timer sélectionné.
Appuyez ensuite sur la touche OK pour
valider.
Une fois la programmation effectuée, programmez votre enregistreur
(magnétoscope ou graveur DVD) en concordance avec les horaires de
l’émission voulue.
ATTENTION : si la touche STOP est pressée pendant un enregistrement
programmé, celui-ci s’arrete et la réservation est annulée.
Enregistrement (suite....)
31
4- Comment vérifier la chaîne en cours
d’enregistrement à partir du téléviseur ?
Une fois que la fonction ”Enregistrement” est activée, on peut changer
de chaîne pour regarder un programme quelconque.
a) Indicateurs
Pendant un enregistrement (instantané ou programmé), quelques
indicateurs permettent de voir quelle chaîne est enregistrée.
Barre d’info :
Un petit point rouge indique que la
chaîne TF1 est en cours d’enregistrement
Liste de chaînes :
Un petit point rouge
indique que la chaîne
M6 est en cours
d’enregistrement
Pour contrôler la chaîne que l’on enregistre, ou encore pour voir où en
est l’enregistrement, rapidement et sans changer de chaîne, appuyer sur
la touche :
32
Cette touche, permettant habituellement d’afficher la fenêtre “PIP”,
permet (en mode enregistrement) de commuter l’image et le son sur la
chaîne envoyée sur VCR.
Chaîne
regardée
Chaîne
enregistrée
Chaîne
regardée
5- Comment enregistrer une chaîne TNT
et regarder une chaîne analogique ?
Le branchement de ce récepteur TNT (numérique terrestre) n’empêche
pas de conserver l’installation hertzienne existante (chaînes
analogiques, exemple : chaînes nationales TF1, Fr2, Fr3 ...).
1) Après avoir lancer un enregistrement (instantané ou par l’intermédiaire
REC” de votre
d’un Timer), Appuyez sur la touche “EENREGISTRER” ou “R
magnétoscope ou programmez celui-ci.
2) Pour regarder une chaîne analogique sur votre téléviseur principal
pendant que vous enregistrez une chaîne TNT, éteignez votre récepteur
KNT 2.
La mise en veille du récepteur n’altère pas l’enregistrement car l’image et
le son de la chaîne choisie continuent d’être envoyés sur la péritel VCR.
Etat Magnétoscope :
Enregistrement
MAGNETOSCOPE
Péritel VCR : Image et
son de l’émission choisie
(enregistrement
instantané ou Timer)
Etat récepteur :
En veille
Chaînes AnalogiqAV
u es
TELEVISION
33
Menu principal
Menu principal
On accède aux différents réglages par le menu principal en appuyant
sur la touche MENU.
Liste de chaînes
Installation
Timers
Configuration
Utiliser les touches ▲ - ▼ pour se déplacer dans le menu et dans les
sous menus.
Appuyer sur OK pour entrer dans chaque sous menu (un mot de passe
peut vous être demandé, utiliser donc le clavier numérique de la
télécommande : mot de passe usine : 0000).
Appuyer sur la touche MENU pour sortir du menu ou des sous menus.
34
Pour accéder à la liste
de chaîne, entrez dans
le sous-menu “liste de
chaînes” ou appuyez
directement sur la
touche LIST
Liste de chaînes
Liste de chaînes
5 fonctions sont disponibles : Sélectionner, Effacer, Editer nom,
Verrouiller et favoris.
Utilisez les touches ▲ - ▼ pour naviguer dans la liste de chaînes.
Utilisez les touches / pour choisir la fonction désirée
Appuyez sur la touche OK pour valider la fonction choisie.
<>
Fonctions :
Sélectionner : Cette fonction permet de choisir la chaîne que
l’on veut regarder. Une fois la sélection effectuée, appuyez sur
OK pour valider celle-ci puis sur la touche Menu pour sortir.
Effacer : Cette fonction permet d’effacer une chaîne. Une fois la
sélection effectuée, appuyez sur OK pour effacer (une demande
de confirmation s’affiche).
Editer nom : Cette fonction permet de renommer les chaînes.
Utilisez les touches ▲ - ▼ pour choisir les lettres et les chiffres
<>
voulus et les touches / pour passer à la lettre suivante. Une fois le
nom modifié, appuyez sur la touche OK pour valider.
Verrouiller : Cette fonction permet de verrouiller une chaîne. Utilisez
les touches ▲ - ▼ pour choisir la chaîne à verrouiller puis valider à
l’aide de la touche OK. (un mot de passe peut vous être demandé,
utilisez donc le clavier numérique de la télécommande : mot de passe
usine : 0000). Une fois le verrouillage effectué, un petit verrou apparaît
à côté du nom de la chaîne.
35
Liste de chaînes (suite ...)
Liste de chaînes (suite ...)
Favoris : Cette fonction permet de créer jusqu’à 5 listes de chaînes
favorites.
Placez le curseur sur la fonction “favoris” puis appuyez sur OK.
Composez ensuite vos listes favorites en sélectionnant à la fois les
chaînes (touches ▲ - ▼) et les listes (touches / ) auxquelles celles-ci
vont appartenir (remarque : une chaîne peut appartenir à plusieurs
listes favorites). Chaque fois qu’une chaîne est placée dans une liste
favorite, le numéro de la liste (1,2,3,4 ou 5) apparaît à côté du nom de
la chaîne.
<>
Pour retrouver vos listes favorites une fois sorti du menu, appuyez sur
N° de liste
la touche FAV pour changer de liste..
Liste complète
Liste favorite 1
Vous avez également la
possibilité de consulter
vos listes favorites et de
retirer des chaînes en
appuyant sur la touche
LIST
36
Liste favorite 2
...
Pour accéder au menu “Configuration”,
appuyez sur la touche MENU
Utilisez les touches ▲ - ▼ puis entrez
Configuration”.
dans le sous-menu “C
Utilisez les touches ▲ - ▼ et OK pour
entrer dans chacun des 4 sous-menu.
Configuration
Configuration
1) Configuration
<>
- Sous-titrage : Utilisez les touches / pour Activer/Désactiver les
sous-titres.
- Type de TV (4/3 ou 16/9) : permet de définir le format de l’écran du
téléviseur. Utilisez les touches / pour éffectuer votre choix.
<>
- Sortie VCR (CVBS/S-Vidéo) : permet de définir le format vidéo de la
sortie VCR en fonction de l’enregistreur (magnétoscope).
- Mode Favoris : Permet de sélectionner la liste favorite que l’on
souhaite utiliser, si elle existe (voir page 36).
Off : liste par défaut
Liste 1 : liste favorite n ° 1
<>
Utilisez les touches / pour éffectuer votre choix.
37
Configuration (suite...)
- Liste des chaînes : Permet de configurer la liste de chaînes (TV ou
Radio).
Tv : La liste de chaînes correspond aux chaînes TV.
Radio : La liste de chaînes correspond aux chaînes Radio.
<>
Utilisez les touches / pour éffectuer votre choix
- Contrôle parental :
Pour accéder au sous menu
“Contrôle parental”, placez
le curseur sur cette ligne
dans le menu “configuration”
et appuyez sur la touche Ok.
Un mot de passe est
demandé, utiliser donc le
clavier numérique de la
télécommande : mot de
passe usine : 0000
Il y a deux types de verrouillage parental, le verrouillage des
chaînes (adulte) et le verrouillage du menu. Il est possible de configurer
un mot de passe pour chaque élément.
Verrouillage enfant
- Placez vous sur la ligne “Verrouillage
enfant” à l’aide des touches ▲ - ▼ et
utiliser les touches / pour choisir le
niveau voulu (accord parental souhaitable,
12, 16 ou 18)
<>
Ce niveau correspond à l’âge autorisé pour certaines émissions.
Eteint : pas de verrouillage
Accord parental souhaitable : verrouillage pour toute émission de ce
niveau parental.
10 : verrouillage pour toute émission requerant un âge de 10 ans.
38
Verrouillage menu
- Descendre sur la ligne “Verrouillage menu” à
l’aide des touches ▲ - ▼ et utiliser les touches
/ pour choisir le menu à verrouiller.
(Désactivé, Menu principal, Installation)
<>
Cette fonction permet de verrouiller l’accés aux menus (pour éviter de
dérégler l’appareil en faisant une mauvaise manipulation par exemple).
Changer le mot de passe
Vous pouvez maintenant modifier le mot de passe qui vous permettra
d’accéder aux chaînes verrouillées et aux menus bloqués.
- Descendre sur la ligne “Modifier le mot
de passe” à l’aide des touches Ù/Ú et
appuyer sur la touche OK.
- Entrer maintenant un nouveau mot de
passe à l’aide des touches numériques
(0 à 9).
Confirmer ce mot de passe à l’aide des touches 0 à 9.
Une fois le mot de passe confirmé,
celui-ci est mémorisé.
- Réglage Heure
- Descendre sur la ligne “Réglage Heure”
à l’aide des touches ▲ - ▼ et utiliser les
touches / pour choisir le mode. (auto
ou manuel)
<>
! Le mot de passe usine est 0000. Attention à bien noter le nouveau
mot de passe si celui-ci est modifié.
! Le code universel du KNT 2 est : 4725 (cas d’oubli du code personnel)
Attention: conserver précieusement cette partie détachable :
39
Par défaut, l’heure est réglée automatiquement dès la première
installation. Celle-ci est déterminée en fonction de la région où est
installé le récepteur TNT et en fonction des chaînes TV diffusées.
Si toutefois, vous désiriez modifier l’heure, passez en mode manuel
pour choisir le décalage GMT.
Ce décalage dépend du pays dans lequel on se trouve (ex : pour la
France, le décalage horaire est d’une heure en hiver et de deux heures
l’été.)
Pour régler le décalage GMT, utilisez les
touches / pour choisir le mode manuel
puis descendez sur la ligne “Zone heure” et
utilisez les touches / . (GMT +1,
GMT +2 ...)
<>
<>
Appuyez sur la touche MENU
pour sortir du menu.
- Alimentation antenne : Cette fonction permet d’alimenter une
antenne extérieure amplifiée (voir page 16 - Branchement d’une antenne
d’extérieur amplifiée).
Allumé : Le tuner envoi une tension (5
Volts) via le câble coaxial.
Eteint : Le tuner n’envoi aucune tension.
<>
Utilisez les touches / pour effectuer
votre choix.
40
2) Langue
Permet de sélectionner la langue du menu, la langue audio et celle des
sous-titres.
Placez vous sur chacune des lignes de ce sous-menu pour régler les
langues des menus, audio et des sous-titres.
<>
Utilisez les touches / pour éffectuer votre choix.
3) Intallation
a ) Recherche de chaînes automatique
La recherche automatique permet de lancer un scan sur la bande
terrestre. Cette recherche permet de mettre à jour la liste de chaînes
(exemple : ajout de nouvelles chaînes TNT) ou encore de trouver des
chaînes que le récepteur ne captait pas lors de la première installation.
Placez le curseur sur “Recherche
automatique” puis appuyez sur
la touche OK pour lancer la
recherche. Un message
d’avertissement s’affiche.
41
En effet, le fait de lancer une nouvelle recherche automatique efface la
liste de chaînes éxistante.
Pour lancer la recherche, utilisez les touches / pour choisir “OUI” et
appuyez sur la touche OK.
<>
Une fois la recherche achevée, le récepteur trie automatiquement les
chaînes dans l’ordre, mémorise les réglages, sort immédiatement du
menu et l’image apparaît.
b ) Recherche manuelle
Ce sous menu dispose de deux modes de recherche :
- Recherche canal : recherche par canal
- Recherche fréquence : recherche par fréquence
Ce dernier mode permet de régler très précisément la fréquence de
recherche.
La recherche manuelle permet de faire une recherche très rapide. Elle est
très utile pour ajouter des chaînes auparavant inexistantes ou non
captées.
- Recherche canal
canal” puis appuyez sur la
touche OK pour valider.
42
Utilisez le clavier numérique (0
à 9) pour entrer le numéro de
canal affiché en haut à gauche
de l’écran. Le niveau et la
qualité du signal sont indiqués
de manière à voir si l’antenne
est bien orientée et si le canal
choisi est correct.
lancer la recherche du canal.
les chaînes trouvées sur ce canal
remplacent automatiquement les
anciennes chaînes dans la liste.
Une fois la recherche terminée, le
KNT 2 sort automatiquement du
menu et l’image apparaît.
- Recherche Fréquence
Fréquence” puis appuyez sur la
touche OK pour valider.
Utilisez le clavier numérique (0 à
9) pour entrer la valeur de la
fréquence affichée en haut à
gauche de l’écran. Le niveau et la
qualité du signal sont indiqués de
manière à voir si l’antenne est
bien orientée et si la fréquence
choisie est correcte.
lancer la recherche.
43
les chaînes trouvées sur cette fréquence
remplacent automatiquement les
anciennes chaînes dans la liste.
Une fois la recherche terminée, le KNT 2
sort automatiquement du menu et
l’image apparaît.
c ) Première installation
Placez le curseur sur “Première
Installation” puis appuyez sur la
touche OK pour valider. Un
message d’avertissement
apparaît.
<>
Utilisez les touches / pour choisir “OUI” et appuyez sur la
touche OK pour valider. Le récepteur est alors remis à zéro. Il ne
reste plus qu’à suivre les indications d’installation (voir page 18).
44
4) Enregistrement
Ce sous-menu permet de
configurer la fonction
enregistrement.
- Commencer avant : Cette fonction permet de démarrer
l’enregistrement plus tôt que l’horaire prévu par les informations
EPG. (0 à 10 minutes).
- Terminer après : Cette fonction permet de terminer
l’enregistrement plus tard que l’horaire prévu par les informations
EPG. (0 à 10 minutes).
Ces deux fonctions sont très interessantes car elles permettent
de ne pas manquer le début où la fin d’une émission dans le cas
où les horaires seraient décalés.
Verrouillage
Le Verrouillage permet de bloquer les enregistrements pendant
une période définie.
Exemple: si l’utilisateur, pour divers raisons, ne veut pas que l’on
puisse enregistrer de 23h à 0h chaque jour, il faudra entrer un mot
de passe pour programmer un enregistrement pendant cette
période.
- De : début de la période de verrouillage
- à : Fin de la période de verrouillage
Utilisez les touches OK et le clavier numérique (0 à 9) pour entrer
les horaires de verrouillage. Un mot de passe est demandé pour
accéder à ces modifications (mot de passe usine : 0000).
45
Caractéristiques techniques
Caractéristiques techniques
Dimensions
Poids
Tuner Numérique et Démodulateur
Bande de fréquence
Impédance d’entrée
Niveau du signal d ‘entrée
Fréquence IF
Largeur de bande IF
Démodulation
175,25MHz à 227,5MHz (VHF - BIII)
474MHz à 858 MHz (UHF (BIV/V))
75 Ohms
-78 dBm à -20 dBm
36,176MHz
7 / 8 MHz
COFDM
Alimentation
Gamme de tensions
Consommation
220 - 240V AC 50/60 Hz
11 W
Environnement
Température de fonctionnement
+ 5°C à + 50°C
Connecteurs
Péritel TV
Péritel VCR
RCA Audio
Audio digital
46
L=305mm, P=220mm, H=45mm.
Environ 1,3 Kg
Sortie Vidéo (RVB)
Entrée: CVBS
Sortie: CVBS
2 RCA (G/D) 500mV à 600 Ohms
SPDIF optique
En cas de problèmes
L’écran affiche “PAS DE SIGNAL”
1 - La chaîne regardée a disparu ou a changé de fréquence.
2 - Vérifiez les connexions du câble coaxial.
3 - L’antenne hertzienne n’est plus orientée correctement, il faut refaire un
réglage de l’antenne.
4 - Un élément de l’installation (amplificateur.....) est défectueux.
5 - l’alimentation 5 Volts n’est pas activée (cas d’une installation avec antenne
amplifiée spécial TNT (voir page 16)).
Les menus apparaissent mais pas d’image (écran noir) ou un message “PAS DE
SIGNAL” apparaît
1 - La chaîne est cryptée.
Un menu demande le code secret
1 - Le code usine est 0000. Si ce code a été modifié, taper le nouveau code.
(en cas de perte de ce code, se rendre à la page 39 pour connaître le code
universel).
La télécommande ne fonctionne pas
1 - Les piles sont usées (remplacer les piles et jeter les piles usagées dans un
bac de recyclage prévu à cet effet).
2 - La télécommande n’est pas dirigée vers le récepteur.
Pas de son
1 - Le cordon péritel n’est pas entièrement câblé.
2- Le volume est baissé.
3- Le “Mute” est activé.
Mosaïques
1 - Le signal est trop faible, l’antenne n’est pas
correctement orientée ou l’installation a
besoin d’un amplificateur.
2 - Le câble utilisé n’est pas blindé.
3 - Le connecteur coaxial est mal installé ou
de mauvaise qualité.
Problème d’enregistrement
Le signal enregistré par le magnétoscope (ou graveur DVD, etc...) passe par le
câble PERITEL. Il faut donc sélectionner sur l’enregistreur l’entrée auxiliaire
(AUX ou AV) correspondante et non un numéro de chaîne.
47
Zone Industrielle A - BP 404 - 59474 SECLIN cedex
Nous nous réservons le droit de modifier les caractéristiques techniques sans préavis. Tous droits de reproduction réservés textes, photos et illustrations.
®

Notice d`utilisation

Transcription

Documents pareils

VNT 2000 HD

Balance Diététique 66130 SOEHNLE

Configuration du SATMATIC-HD pour une antenne

CP-800 - télécommande universelle 8 en 1-02-02-07

Notice d`utilisation mp3 ( mpman F 62)

Programmation SOMMER 4020, 4026, 4025

Télécharger la fiche produit

terminal sd tntsat « ntsv6000

Fiche Technique MC 92 Flip Double Ecran

Module VIACCESS
