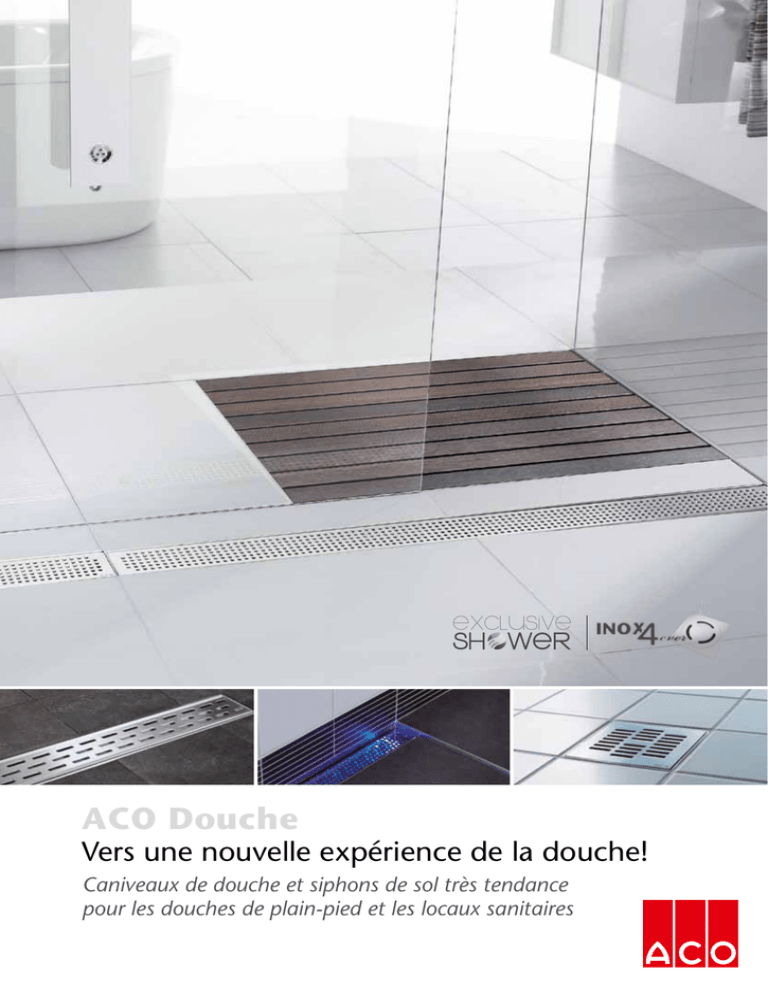

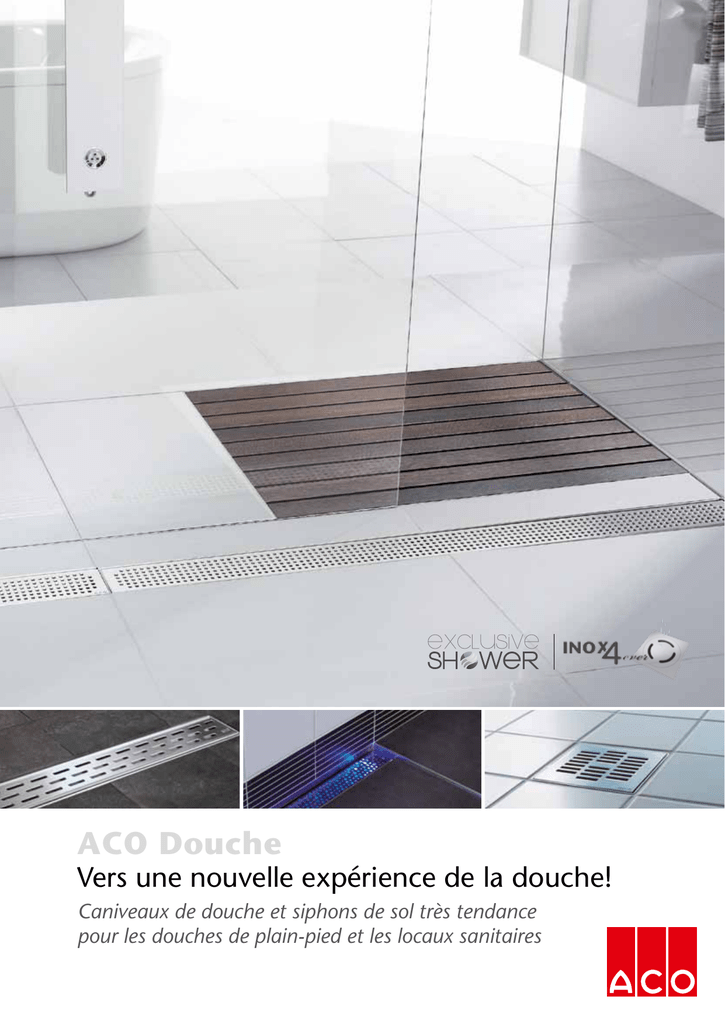

Vers une nouvelle expérience de la douche!
Caniveaux de douche et siphons de sol très tendance
pour les douches de plain-pied et les locaux sanitaires
Drainage esthétique
pour la douche de
plain-pied
La demande d’une évacuation des eaux stylée
pour la douche, en harmonie avec le carrelage,
n’a jamais été aussi forte.
La salle de bains et la douche forment
désormais un tout sans marches gênantes!
Vers une nouvelle expérience de la douche
avec nos caniveaux de douche et siphons de
sol en inox.
Aperçu des produits ACO Douche
Drainage esthétique pour les douches de plain-pied et les locaux sanitaires
Exclusive Shower - The luxury editions
Caniveaux de douche
Zones de séchage
top showerline
top shower walk-in
Le Top Showerline est l’incarnation du
bien-être et sera sans aucun doute le
joyau de votre salle de bains. Vous avez
le choix entre plusieurs grilles design en
inox ou en verre. L’éclairage par LED
en option rend ce caniveau de douche
tout à fait exclusif!
page 5
Le Top Shower ‘Walk-in’ fait office de
zone de séchage pour la douche de
plain-pied. Le concept se compose
d’un boîtier inférieur en inox dans
lequel est placé un bois dur exotique
aux lignes épurées.
page 8
Siphons de sol
top showerpoint
Les grilles design de nos caniveaux de
douche nous ont inspirés pour donner
les mêmes looks aux siphons de sol
Top Showerpoint. La grille encastrable
et le cadre en inox sont fantastiques!
Un éclairage par LED unique peut être
intégré dans le siphon.
page 10
Inox4Ever - The essential editions
Caniveaux de douche
SHOWERLINE ‘STANDARD’
SHOWERLINE ‘360°’
Avec ce caniveau de douche en
inox, ACO Passavant a déclenché
la véritable révolution! Découvrez
maintenant notre nouvelle génération
Showerlines avec siphon embouti facile
à inspecter et grille en inox!
Le siphon pivotant à 360° en matière
synthétique permet de raccorder
facilement ces caniveaux de douche
en inox à un tuyau d’évacuation à
disposition.
page 13
page 15
SHOWERLINE ‘orientable’
Le boîtier inférieur en inox est posé
dans la chape. Au cours de la
deuxième phase de pose, on fait
déboucher la membrane d’étanchéité
dans le corps et l’on place le cadre
avec la grille, orientée parfaitement
avec le motif des joints du sol.
page 17
Siphons de sol
EKO
Siphons de sol en inox pour les locaux
sanitaires. Laissez-vous séduire par
le look!
page 18
3
the Luxury editions
Exclusive Shower - The Luxury Editions - nous présente les concepts d’évacuation les plus luxueux pour la douche
de plain-pied. La finition très brillante de l’inox poli par électrolyse est d’une beauté magistrale et offre ce petit quelque
chose de plus de l’Inox4Ever - The Essential Editions. La salle de bains est à présent un espace de vie à part entière,
aménagé avec style et dans l’optique de l’ambiance.
CANIVEAUX DE DOUCHE TOP SHOWERLINE > page 5
ZONES DE SéCHAGE TOP SHOWER ‘WALK-IN’ > page 8
SIPHONS DE SOL TOP SHOWERPOINT > page 10
CANIVEAUX DE DOUCHE TOP SHOWERLINE
Joyau de la salle de bains!
Un alignement droit dans la
douche de plain-pied moderne
Avec le Top Showerline, Exclusive Shower
commercialise le caniveau de douche
le plus luxueux du marché. Cette exécution
nous transporte d’admiration grâce à
la finition très brillante de l’inox poli par
électrolyse de qualité supérieure.
Vous avez le choix entre 10 variantes de
grilles: les grilles design en inox ‘wave’,
‘quadrato’, ‘mix’, ‘pixel’ et ‘flag’, la variante
à carreler ‘tile’, la variante pleine ‘solid’ et
les couvercles en verre noir, gris ou blanc.
Avec une largeur de 84 mm, ce caniveau
de douche dispose du dimensionnement
visuel idéal par rapport à la surface
carrelée du mur ou du plancher.
Le caniveau est toujours proposé avec
un cadre d’encollage périphérique et est
disponible en 5 longueurs: 700 mm, 800
mm, 900 mm, 1000 mm et 1200 mm.
L’utilisation d’un caniveau de douche de
longueur identique à celle de l’espace de
douche permet de travailler avec une ou
plusieurs simples pentes et de renoncer à
ce qui caractérise la structure en ‘diamant’
requise pour le drainage ponctuel, mais
difficilement encastrable, à savoir 4 pentes
vers 1 point. Ceci limite ou exclut le
découpage sur mesure des carreaux.
CORPS DU CANIVEAU DE DOUCHE
5
TOP SHOWERLINE,
corps du caniveau de douche en inox,
avec siphon, hauteur totale 79 mm, sans grille
LxlxH
mm
N° art.
700 x 84 x 79
0153.76.44
800 x 84 x 79
0153.76.45
900 x 84 x 79
0153.76.46
1000 x 84 x 79
0153.76.47
1200 x 84 x 79
0153.76.48
La hauteur de construction minimum est
de 79 mm et il est réglable en hauteur
jusqu’à 134 mm. La sortie horizontale
de ce caniveau de douche avec siphon en
inox et garde d’eau présente un diamètre
de 40 mm et peut être portée à 50 mm à
l’aide d’un adaptateur.
Le débit Q, conformément à la norme
européenne EN 1253, est de 0,6 litre
standard par seconde.
CANIVEAUX DE DOUCHE TOP SHOWERLINE
grilles design en inox
quadrato
mix
N° art.
Longueur
mm
N° art.
Longueur
mm
N° art.
700
0153.73.42
700
0153.73.59
700
9010.56.03
800
0153.73.43
800
0153.73.60
800
9010.56.04
900
0153.73.44
900
0153.73.61
900
9010.56.05
1000
0153.73.45
1000
0153.73.62
1000
9010.56.06
1200
0153.73.46
1200
0153.73.63
1200
9010.56.07
Mix
Longueur
mm
Quadrato
Wave
wave
Top Showerline ‘Lightline’
6
Le caniveau de douche éclairé accentue le
design raffiné de la douche de plain-pied
et apporte une atmosphère de calme et
de bien-être dans notre vie. Les 5 grilles
design de la série Top Showerline, ‘wave’,
‘quadrato’, ‘mix’, ‘pixel’ et ‘flag’, peuvent
être dotées rapidement et simplement
d’un éclairage par LED ‘lightline’. Innovant,
raffiné et charmant, supplément réduit,
facile à entretenir et aisé à installer, sans
câblage électrique et fonctionnant sur la
basse tension! La combinaison de la grille
design de qualité supérieure en inox et
des LED garantit une expérience de la
douche totalement nouvelle. 4 couleurs
sont disponibles: bleu, rouge, vert et une
exécution ‘arc-en-ciel’ exclusive.
Les LED sont intégrées parfaitement et
de façon étanche dans le caniveau de
douche, même s’il est déjà installé.
Deux modules rechargeables compacts
sont clipsés sous la grille et éclairent
l’intérieur du caniveau de douche.
Les petits ergots de fixation servent
à encliqueter joliment la grille dans le
caniveau de douche. Les capteurs Aqua
activent les LED dès que suffisamment
d’eau s’écoule dans le caniveau de
douche. Les LED s’éteindront quelques
minutes après la fermeture du robinet de
la douche et l’évacuation de l’eau.
En comptant une moyenne de 15 minutes
de douche agréable par jour, les batteries
ont une autonomie de six mois, avant de
devoir être rechargées avec le chargeur
fourni.
TOP SHOWERLINE ‘LIGHTLINE’,
2 modules LED rechargeables,
à intégrer dans un caniveau de
douche TOP SHOWERLINE, un
chargeur de batterie (220 V) compris
Couleur
N° art.
Bleu
9010.89.01
Rouge
9010.89.02
Vert
9010.89.03
Blanc
9010.89.19
Arc-en-ciel
9010.89.08
CANIVEAUX DE DOUCHE TOP SHOWERLINE
flag
Longueur
mm
N° art.
Longueur
mm
N° art.
700
9010.56.08
700
0153.73.69
800
9010.56.09
800
0153.73.70
900
9010.56.10
900
0153.73.71
1000
9010.56.11
1000
0153.73.72
1200
9010.56.12
1200
0153.73.73
Flag
Pixel
pixel
Couvercle à carreler et couvercle plein en inox,
à fente phériphérique
solid
Longueur
mm
N° art.
Longueur
mm
N° art.
700
0153.81.87
700
9010.59.22
800
0153.81.88
800
9010.59.23
900
0153.81.89
900
9010.59.24
1000
0153.81.90
1000
9010.59.25
1200
0153.81.91
1200
9010.59.26
Solid
Tile*
tile
7
**fond évidé à carreler de 10 mm, fente phériphérique de 6 mm.
Couvercles en verre, à fente phériphérique
gris
blanc
N° art.
Longueur
mm
N° art.
Longueur
mm
N° art.
700
9010.56.67
700
9010.56.77
700
9010.56.72
800
9010.56.68
800
9010.56.78
800
9010.56.73
900
9010.56.69
900
9010.56.79
900
9010.56.74
1000
9010.56.70
1000
9010.56.80
1000
9010.56.75
1200
9010.56.71
1200
9010.56.81
1200
9010.56.76
Blanc
Longueur
mm
Gris
Noir
noir
Zones de séchage TOP SHOWER ‘WALK-IN’
8
Passage très tendance de la douche de plain-pied à la salle de bains
Un caniveau de douche donne la ‘touche finale’ à une douche de plain-pied. La salle de bains est un espace de vie à part entière,
aménagé avec style et dans l’optique de l’atmosphère. En réponse à cette tendance raffinée, ACO offre à présent aussi le Top Shower
‘Walk-in’. Ce système très tendance se place juste devant la douche de plain-pied et fait office de zone de séchage en sortie de douche.
Après le Top Showerline, ce produit de la collection Exclusive Shower est récompensé par le prestigieux ‘iF Product Design Award’.
TOP SHOWER ‘WALK-IN’ TEAK,
grillage en bois dur, roulable
TOP SHOWER ‘WALK-IN’ LAPACHO,
grillage en bois dur
L1
mm
N° art.
L1
mm
N° art.
700
9010.58.49
700
9010.58.35
800
9010.58.50
800
9010.58.36
900
9010.58.51
900
9010.58.37
1000
9010.58.52
1000
9010.58.38
1200
9010.58.53
1200
9010.58.39
Le bois dur doit être entretenu après quelque temps; utilisez pour ce faire les produits d’entretien prévus à cet effet disponibles dans le commerce.
Zones de séchage TOP SHOWER ‘WALK-IN’
Le concept se compose d’un boîtier
inférieur en inox poli par électrolyse dans
lequel est placé un grillage esthétique en
bois dur exotique avec lignes épurées.
Il y a le choix entre une conception fixe en
bois de lapacho et un format roulable en
bois teck.
Le ‘Walk-in’ est disponible en 5 largeurs
sur une profondeur de 500 mm: 700 mm,
800 mm, 900 mm, 1000 mm et 1200 mm.
La bride pratique permet un raccordement
étanche du revêtement de sol.
La forme en inox est en outre fixée dans
une mousse rigide PUR de qualité pour
faciliter la pose dans la chape.
H
En ce qui concerne le boîtier inférieur, il
existe 2 exécutions, avec ou sans sortie.
La variante avec sortie est raccordée à
Le choix pour le boîtier inférieur avec
sortie présente l’avantage de rendre la
salle de bains facile à nettoyer. Il suffit de
retirer le bois dur et l’eau de nettoyage
disparaît rapidement dans l’évacuation.
61
TOP SHOWER ‘WALK-IN’,
corps en inox, avec sortie,
sans grillage
Ø125
PUR
un siphon de sol en matière synthétique
de la gamme Top Showerpoint
(reprise page 11).
560
500
Ø135
L1
L1
mm
L2
mm
N° art.
700
760
9010.56.28
800
860
9010.56.29
900
960
9010.56.30
1000
1060
9010.56.31
1200
1260
9010.56.32
H
L2
61
TOP SHOWER ‘WALK-IN’,
corps en inox, sans sortie,
sans grillage
L1
L2
560
500
PUR
L1
mm
L2
mm
N° art.
700
760
9010.56.23
800
860
9010.56.24
900
960
9010.56.25
1000
1060
9010.56.26
1200
1260
9010.56.27
9
SIPHONS DE SOL TOP SHOWERPOINT
Le luxe intérieur
des siphons de sol durables
10
Les grilles design de nos caniveaux de
douche nous ont inspirés pour donner
les mêmes looks aux siphons de sol
Top Showerpoint. Le boîtier inférieur
est en matière synthétique, la partie
supérieure se compose d’une rehausse
en matière synthétique avec un cadre
visible et une grille encastrable en inox
poli par électrolyse ou un couvercle en
verre. Au lieu d’évacuer l’eau vers une
ligne de caniveau, l’évacuation se fait vers
un point, même si les deux systèmes
peuvent parfaitement être utilisés dans une
même pièce. Surtout à présent qu’ils sont
coordonnés sur le plan du design.
En ce qui concerne la forme,
Top Showerpoint offre le choix entre
4 grilles design en inox avec une
dimension respective de 149 mm sur
149 mm: ‘wave’, ‘quadrato’, ‘mix’ et ‘linea’.
Les couvercles en verre sont, comme
les caniveaux de douche, disponibles en
couleur noire, grise et blanche.
Les 4 grilles design sont également
disponibles avec un ingénieux système
de verrouillage. Ceci n’est pas nécessaire
pour les salles de bains privées, mais le
bien-être est apparu en premier dans des
lieux publics: saunas, piscines, salons de
massage, ...
Aujourd’hui, ACO vous apporte des
concepts de produits durables pour
atteindre ce luxe dans la maison!
Et ce, pas seulement pour la douche:
les buanderies, toilettes et autres locaux
sanitaires présentent désormais un aspect
grilles design en inox
wave
quadrato
Lxl
mm
N° art.
Lxl
mm
N° art.
149 x 149
5141.08.28
149 x 149
5141.08.22
149 x 149
5141.21.28
149 x 149
5141.21.22
mix
linea
Lxl
mm
N° art.
Lxl
mm
N° art.
149 x 149
5141.20.30
149 x 149
5141.08.23
149 x 149
5141.21.30
149 x 149
5141.21.23
plus joli, sont faciles à nettoyer et sont
accessibles sans marches.
Last but not least, il y également une
variante à carreler ‘tile’, l’évacuation
s’effectue alors via une fente périphérique
discrète.
tile
Top showerpoint ‘Lightpoint’
À l’instar des caniveaux de douche
Top Showerline, un éclairage par LED
peut être intégré dans la rehausse du
drainage ponctuel Top Showerpoint.
Les capteurs Aqua activent les LED dès
que suffisamment d’eau s’écoule dans le
siphon de sol. 4 couleurs sont disponibles:
bleu, rouge, vert et blanc. Cet éclairage
sans fil basse tension peut être utilisé avec
les 4 grilles design.
TOP SHOWERPOINT
‘LIGHTPOINT’,
élément d’éclairage,
à intégrer dans un siphon de sol
TOP SHOWERPOINT, un chargeur
de batterie (220 V) compris
Couleur
N° art.
Bleu
9010.89.11
Rouge
9010.89.10
Vert
9010.89.12
Blanc
9010.89.13
SIPHONS DE SOL TOP SHOWERPOINT
En standard, le Top Showerpoint offre 3
corps d’évacuation avec respectivement
une sortie verticale (débit Q de 1,6 l/s),
une sortie horizontale (débit Q de 1,6 l/s)
et un corps abaissé ‘flatline’ avec sortie
horizontale (débit Q de 1 l/s). Toutes les
sorties ont un diamètre de 50 mm et des
débits conformes à la norme européenne
EN 1253. Les rehausses à raccourcir,
dans lesquelles se posent les grilles, sont
Corps de siphon
offertes en standard avec membrane
pour le raccordement d’une membrane
d’étanchéité sous le niveau du carrelage.
Description du produit
N° art
Siphon de sol en matière synthétique
Sortie verticale ø 50
Garde d’eau amovible hauteur 50 mm
Débit 1,6 l/s
2500.55.00
Siphon de sol en matière synthétique
Sortie horizontale ø 50
Garde d’eau amovible hauteur 50 mm
Débit 1,6 l/s
2500.05.00
Siphon de sol en matière synthétique
Sortie horizontale ø 50
Garde d’eau amovible hauteur 30 mm
Débit 1,0 l/s
2505.05.00
Rehausse en matière synthétique
avec cadre en inox
Avec membrane d’étanchéité
Pour grilles design en inox
La rehausse est enfoncée de 11 mm
dans le corps d’évacuation
La rehausse peut être réduite d’une
hauteur maximum de 110 mm
5141.48.00
167
114
Ø149
Ø125
DN 50
102
DN 50
DN 50
30
82
Ø149
Ø125
194
150
Ø350
Ø252
□149
15
Rehausses
Ø125
Ø137
Ø350
Ø252
150
24-27
□149
□121
tile
Ø125
Rehausse en matière synthétique
avec cadre en inox
Avec membrane d’étanchéité
A carreler
La rehausse est enfoncée de 11 mm
dans le corps d’évacuation
La rehausse peut être réduite d’une
hauteur maximum de 110 mm
11
5141.31.00
6
COUVERCLES EN VERRE, à fente phériphérique
noir
LxB
mm
149 x 149
gris
N° art.
Lxl
mm
5141.38.01
149 x 149
blanc
N° art.
Lxl
mm
N° art.
5141.38.03
149 x 149
5141.38.02
En cas de choix d’un couvercle en verre veuillez commander une rehausse référence 5141.37.00 (non figurée ci-dessus). La rehausse est réalisée en
matière synthétique et pourvue d’un cadre en inox et une membrane d’étanchéité. Les mesures mentionnées sont les mesures hors-tout.
the essenTial editions
Inox4Ever – The Essential Editions – regroupe une offre de caniveaux de douche et de siphons de sol qui constituent
les principes de base d’une douche de plain-pied moderne. Même qu’on parle de modèles de base, 4 termes symbolisent
le nom ‘Inox pour toujours’: esthétique, longévité, convivialité et durabilité.
CANIVEAUX DE DOUCHE SHOWERLINE
Showerline ‘standard‘ > page 13
Showerline ‘360°‘ > page 15
Showerline ‘orientable’ > page 17
SIPHONS DE SOL EKO > page 18
12
CANIVEAUX DE DOUCHE SHOWERLINE
showerline ‘standard‘
La nouvelle génération ne
nécessite que 65 mm de hauteur
de construction carreaux compris
Depuis le lancement du caniveau de
douche en inox, ACO a fait évoluer sa
gamme. Une communication constante
avec les poseurs et des essais dans nos
propres installations de production ont
permis de rationaliser notre offre.
La nouvelle génération de caniveaux
de douche Showerline en inox, connue
comme les modèles de base d’ACO,
surprend par son look moderne et tient en
haute estime des mots comme hygiène,
facilité d’emploi et facilité d’entretien.
Avec une largeur de 70 mm, ce caniveau
de douche dispose du dimensionnement
visuel idéal par rapport à la surface
carrelée du mur ou du plancher. Le corps
embouti unique, sans soudure pour une
hygiène parfaite, est doté d’un siphon
réduit avec garde d’eau et nécessite une
hauteur de construction de seulement
65 mm carrelage compris! Le caniveau
de douche le plus bas du marché est par
conséquent très demandé pour les projets
de rénovation.
Le caniveau de douche est disponible en
6 longueurs avec la grille passerelle ACO
typique et fortement appréciée: 685 mm,
785 mm, 885 mm, 985 mm, 1085 mm
et 1185 mm. L’utilisation d’un caniveau de
douche de longueur identique à celle de
l’espace de douche permet de travailler
avec une ou plusieurs simples pentes
et de renoncer à ce qui caractérise la
structure en ‘diamant’ requise pour le
drainage ponctuel, mais difficilement
encastrable, à savoir 4 pentes vers
1 point. Ceci limite ou exclut le découpage
sur mesure des carreaux.
13
La sortie horizontale de ce caniveau de
douche présente un diamètre de 50 mm
et le débit Q, conformément à la norme
européenne EN 1253, est de 0,95 litre
standard par seconde.
CANIVEAUX DE DOUCHE SHOWERLINE
showerline ‘standard‘
Disponible en 3 modèles en fonction des exigences d’intégration pour le raccordement de la membrane d’étanchéité sous le niveau
du carrelage: avec bord droit, avec cadre d’encollage périphérique ou avec cadre d’encollage et plinthe à l’arrière pour
le raccordement des carreaux muraux.
SHOWERLINE ‘STANDARD’,
caniveau de douche en inox
avec bord droit,
hauteur totale 65 mm
LxlxH
mm
70
23
46
N° art.
685 x 70 x 65
405752
785 x 70 x 65
405753
885 x 70 x 65
405754
985 x 70 x 65
405755
1085 x 70 x 65
405756
1185 x 70 x 65
405757
SHOWERLINE ‘STANDARD’,
caniveau de douche en inox
avec cadre d’encollage,
hauteur totale 65 mm
14
L
LxlxH
mm
N° art.
685 x 70 x 65
406205
785 x 70 x 65
406206
885 x 70 x 65
406207
985 x 70 x 65
406208
1085 x 70 x 65
406209
1185 x 70 x 65
406210
SHOWERLINE ‘STANDARD’,
caniveau de douche en inox
avec plinthe et cadre d’encollage,
hauteur totale 65 mm
LxlxH
mm
N° art.
685 x 70 x 65
407744
785 x 70 x 65
407745
885 x 70 x 65
407746
985 x 70 x 65
407747
1085 x 70 x 65
407748
1185 x 70 x 65
407749
65
200
30
L
30
30
70
30
23
46
65
200
30
L
20
30
13
70
30
23
46
65
200
CANIVEAUX DE DOUCHE SHOWERLINE
showerline ‘360°‘
Sortie pivotante à 360° en fonction
du tuyau d’évacuation à disposition
Le Showerline ‘360°’ offre intrinsèquement
les mêmes caractéristiques que les
caniveaux de douche Showerline ‘standard’.
Le corps de caniveau est fabriqué en inox,
type AISI 304, et la grille se caractérise par
les fentes longitudinales ACO typiques.
La grande différence est le siphon pivotant
en matière synthétique qui, à l’instar du
boîtier inférieur Showerline ‘orientable’,
est coulé déjà dans la première phase de
construction dans la chape. La position du
tuyau d’évacuation de l’égout n’a aucune
importance. La sortie est simplement
orientée ici, le corps supérieur peut en
effet pivoter à 360° sur l’axe du boîtier
inférieur et ce faisant être parfaitement
aligné avec le motif du carrelage.
Tous les raccords s’effectuent de manière
étanche grâce aux joints à lèvres dans le
boîtier en matière synthétique.
Avec une largeur de 90 mm, ce corps de
caniveau dispose du dimensionnement
visuel idéal par rapport à la surface
carrelée du mur ou du plancher. Le siphon
en matière synthétique avec garde d’eau
est relativement plat, de sorte que la
hauteur de construction totale, y compris
le corps de caniveau en inox, reste limité
à 80 mm.
Disponible en 6 longueurs: 685 mm,
785 mm, 885 mm, 985 mm, 1085 mm
et 1185 mm.
La sortie horizontale de ce caniveau de
douche présente un diamètre de 50 mm
et le débit Q, conformément à la norme
européenne EN 1253, est de 0,5 litre
standard par seconde.
15
CANIVEAUX DE DOUCHE SHOWERLINE
showerline ‘360°‘
Pour le raccordement de la membrane d’étanchéité sous le niveau du carrelage, ACO propose 3 modèles dans cette gamme 360°:
avec bord droit, avec cadre d’encollage périphérique ou avec cadre d’encollage et plinthe à l’arrière pour le raccordement des carreaux
muraux. On retrouve ce principe accepté de manière universelle dans la gamme Showerline ‘standard’.
SHOWERLINE ‘360°’,
caniveau de douche en inox
avec bord droit,
hauteur totale 80 mm
LxlxH
mm
N° art.
685 x 90 x 20/80
397068
785 x 90 x 20/80
397078
885 x 90 x 20/80
397088
985 x 90 x 20/80
397098
1085 x 90 x 20/80
397108
1185 x 90 x 20/80
397118
L
90
20
55
80
360°
SHOWERLINE ‘360°’,
caniveau de douche en inox
avec cadre d’encollage,
hauteur totale 80 mm
16
LxlxH
mm
N° art.
685 x 90 x 20/80
398068
785 x 90 x 20/80
398078
885 x 90 x 20/80
398088
985 x 90 x 20/80
398098
1085 x 90 x 20/80
398108
1185 x 90 x 20/80
398118
30
L
30
30
90
30
20
55
80
360°
SHOWERLINE ‘360°’,
caniveau de douche en inox
avec plinthe et cadre d’encollage,
hauteur totale 80 mm
LxlxH
mm
N° art.
685 x 90 x 20/80
399068
785 x 90 x 20/80
399078
885 x 90 x 20/80
399088
985 x 90 x 20/80
399098
1085 x 90 x 20/80
399108
1185 x 90 x 20/80
399118
30
L
30
13
90
30
20
20
55
80
360°
CANIVEAUX DE DOUCHE SHOWERLINE
SHOWERLINE ‘ORIENTABLE’
Unique! Pose en 2 phases avec
raccordement direct de la
membrane d’étanchéité au corps
d’évacuation
Le Showerline ‘orientable’ est unique sur le
marché en termes de pose et d’esthétique.
Le boîtier inférieur de ce caniveau de
douche en inox est doté d’une collerette
à visser pour un raccordement direct à la
membrane d’étanchéité sur le corps de
siphon. Ce corps d’évacuation avec siphon
est fixé dans la chape lors de la première
phase de pose. Lors de la phase de pose
suivante, la membrane d’étanchéité est
posée et vissée. Le cadre à carreler
supérieur est ensuite doté des carreaux et
positionné sur le corps de siphon.
Un certain jeu est permis, de sorte que le
cadre à carreler coïncide esthétiquement
avec le motif du carrelage choisi.
Le cadre à carreler de ce caniveau de
douche est disponible en 4 longueurs:
685 mm, 785 mm, 885 mm et 985 mm.
L’utilisation d’un caniveau de douche de
longueur identique à celle de l’espace de
douche permet de travailler avec une ou
plusieurs simples pentes et de renoncer à
ce qui caractérise la structure en ‘diamant’
requise pour le drainage ponctuel,
mais difficilement encastrable, à savoir
4 pentes vers 1 point. Ceci limite ou exclut
le découpage sur mesure des carreaux.
Avec cette innovation, ACO offre une
réponse à la demande des poseurs d’un
caniveau de douche avec une évacuation
sous le niveau du carrelage. Pourtant,
les essais dans les laboratoires d’ACO
démontrent qu’il n’y a pratiquement
aucune infiltration d’eau sous les carreaux,
sans parler du fait que l’eau est évacuée
efficacement dans le sens de la pente.
Tout dépend de la qualité des joints,
de la fréquence des douches et de
l’aération de la douche de plain-pied.
ACO ne veut certainement pas d’orifices
d’infiltration dans les côtés du corps de
caniveau. Avec ce genre de systèmes,
le risque est justement grand de voir
l’eau s’écouler dans la direction inverse,
à savoir du caniveau de douche sous les
carreaux.
Le cadre à carreler est doté d’un splendide
bord large dans lequel est intégrée la
grille avec les fentes longitudinales ACO
typiques. L’aspect esthétique est, grâce
notamment à la largeur totale de 100 mm,
bien différent des caniveaux de douche
standard. Ceci rend ce caniveau de
douche unique quant à son aspect dans le
motif du carrelage.
La hauteur totale est de 67 mm, le boîtier
inférieur est de 59 mm et le cadre à
carreler mesure 8 mm de hauteur.
La sortie horizontale de ce caniveau de
douche avec siphon en inox et garde d’eau
a un diamètre de 50 mm et le débit Q,
conformément à la norme européenne
EN 1253, est de 0,95 litre standard par
seconde.
17
SHOWERLINE ‘ORIENTABLE’,
cadre pour carrelage et grille à
fentes en inox, hauteur totale 8 mm
LxlxH
mm
N° art.
685 x 100 x 8
407857
785 x 100 x 8
407858
885 x 100 x 8
407859
985 x 100 x 8
407860
SHOWERLINE ‘ORIENTABLE’,
boîtier inférieur du caniveau
en inox, avec siphon,
hauteur totale 59 mm
LxlxH
mm
N° art.
312 x 167 x 59
407970
SIPHONS DE SOL EKO
EKO ‘DIAMANT‘ Et EKO ‘OCEAN‘
EKO DIAMANT,
un aspect brillant et de fines fentes
taillent nos diamants!
Sous la dénomination EKO ‘diamant’,
Inox4Ever commercialise une gamme de
siphons de sol polis en inox avec un aspect
brillant et raffiné ainsi que de fines fentes.
La surface extrêmement douce et agréable
pour les pieds nus le rend idéal pour
l’évacuation dans les locaux sanitaires.
EKO DIAMANT, siphon de sol en inox,
exécution brillante avec sortie verticale
Surface
mm
Hauteur
(corps/totale)
Débit
l/s
Sortie
mm
Kg/
pièce
N° art.
100 x 100
47/72
0,25
ø 40
0,6
403766
150 x 150
55/98
0,40
ø 50
1,3
403767
200 x 200
83/123
0,60
ø 60
2,1
403768
Les avaloirs EKO ‘diamant’ sont disponibles en différentes dimensions, 100 mm, 150 mm et 200 mm, avec un débit Q respectif de 0,25,
0,40 et 0,60 litre par seconde. Le diamètre de sortie est déterminé suivant la taille de l’avaloir. Les grilles sont vissées. La petite clé
fournie permet de retirer rapidement la grille de manière à accéder facilement au siphon à cloche et à l’évacuation.
EKO OCEAN
Découvrez l’ACO ‘ocean’ avec un design unique et étincelant capable de séduire tout un chacun! Ce siphon de sol en inox avec grille
design perforée est disponible dans les dimensions 100 mm, 150 mm et 200 mm, avec un débit Q respectif de 0,25, 0,40 et 0,60 litre
par seconde. Le diamètre de sortie est déterminé suivant la taille de l’avaloir.
18
EKO OCEAN, siphon de sol en inox,
exécution brillante avec sortie verticale
Surface
mm
Hauteur
(corps/totale)
Débit
l/s
Sortie
mm
Kg/
pièce
N° art.
100 x 100
86/126
0,25
ø 40
0,6
302936
150 x 150
84/129
0,40
ø 50
1,3
302858
200 x 200
85/123
0,60
ø 50
2,1
302860
La grille vissée se retire rapidement à
l’aide de la petite clé fournie de manière à
accéder facilement au siphon à cloche et
à l’évacuation. Bien que les obstructions
soient totalement inadmissibles!
Les petites perforations empêchent pour
ainsi dire toute la saleté de pénétrer
dans le siphon de sol et les conduites
d’évacuation souterraines.
Points de vente, dessins techniques et textes de cahier des charges: www.aco.be
s.a. ACO Passavant n.v.
Preenakker 8
1785 Merchtem
Tél: 052 38 17 70
Fax:052 38 17 71
Le Groupe ACO. Une famille avec des fondements.
Achetez votre
caniveau de
douche en ligne.
Vous ne devez pas
payer en ligne.
disponible dans les 3 jours
ouvrables dans le point
d’enlèvement de votre choix!
BUY YOUR SHOWER DRAINAGE ONLINE
www.douche-shop.be
BVR EXCLUSIVE SHOWER INOX4EVER NL 30/01/2013 Sous réserves de modifications
Votre commande sera
