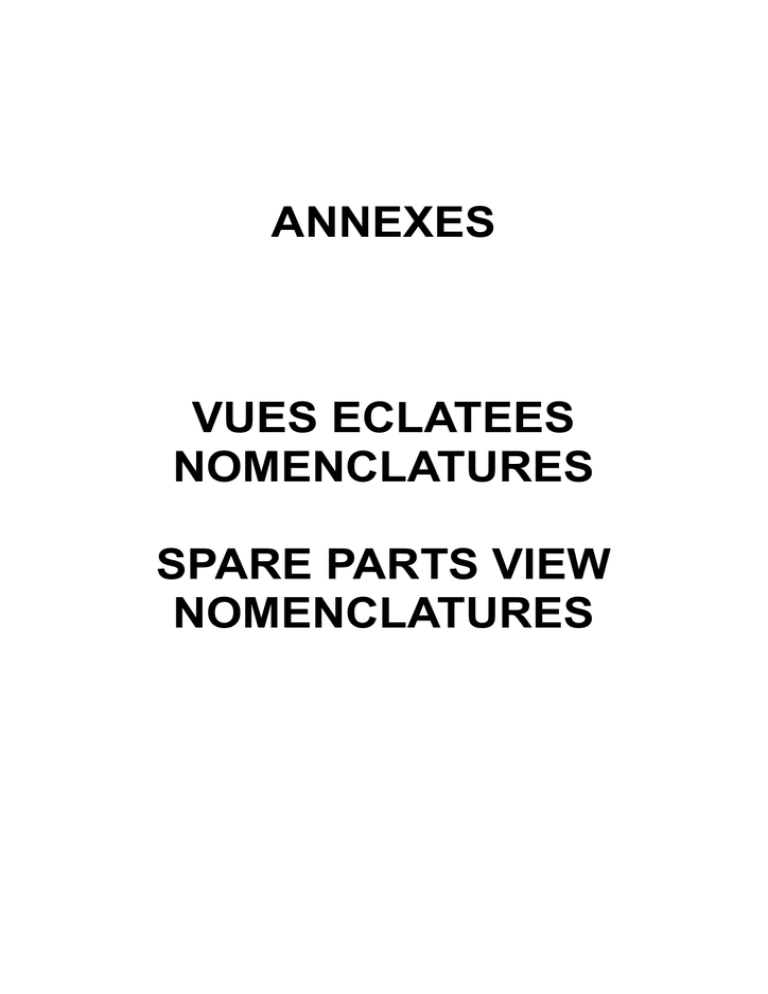

ANNEXES
VUES ECLATEES
NOMENCLATURES
SPARE PARTS VIEW
NOMENCLATURES
No
Désignation
Ref.
1
Roulement 6206 ZZ
6206 ZZ Ball Bearing
PB-E-VD 3000.07
2
Roulement 6203 ZZ
6203 ZZ Ball Bearing
PB-E-VD 3000.08
3
Roulement 6204 ZZ
6204 ZZ Ball Bearing
PB-E-VD 3000.03
5
Roulement 6004 ZZ
6004 ZZ Ball Bearing
PB-E-VD 3000.04
6
Flour Shifting Glass (160x250x8)
PB-E-VD 3000.11
7
Engrenage poids
Weight Gear
VD 3000.16
8
Trémie
Hopper
VD 3000.17
9
Joint
Nutring (Ø …. Piston )
VD 3000.18
10
Joint “O”
“O” ring ( Ø …. Piston)
VD 3000.19
11
Tambour
Drum
VD 3000.20
12
Support de trémie
Hopper Carrier
VD 3000.21
13
Tapis convoyeur 240X1500 mm
VD 3000.22
Dough Conveyor Belt 240X1500 mm
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Pièces détachées
Spare parts
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
PV-E
SAV tel. + 33 1 60 02 20 11 - [email protected]
CORRECTION - JUIL. 2009
48
No
Désignation
Ref.
14
Réducteur 0,18Kw 38 D/Dk
0,18Kw 38 D/Dk Reducer
VD 3000.23
15
Réducteur 2,2 Kw 19 D/Dk.
2,2 Kw 19 D/Dk. Reducer
VD 3000.24
16
Roue téflon 50X38
50X38 teflon reel
VD 3000.25
17
Roue téflon 52X55
52X55 teflon reel
VD 3000.26
18
Roue téflon 52X18
52X18 teflon reel
VD 3000.27
19
Bague 35x30
35x30 Ring
VD 3000.28
20
Bague 40x3
40x36 Ring
VD 3000.29
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
Pièces détachées
Spare parts
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
PV-E
SAV tel. + 33 1 60 02 20 11 - [email protected]
CORRECTION - JUIL. 2009
49
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
SCHEMA ELECTRIQUE N°1
ELECTRIC DRAWING N°1
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
PV-E
SAV tel. + 33 1 60 02 20 11 - [email protected]
CORRECTION - JUIL. 2009
50
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
SCHEMA ELECTRIQUE N°2
ELECTRIC DRAWING N°2
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
PV-E
SAV tel. + 33 1 60 02 20 11 - [email protected]
CORRECTION - JUIL. 2009
51
999 Rue du Tuboeuf - BP.99
77170 Brie Comte Robert
FRANCE
SCHEMA ELECTRIQUE N°3
ELECTRIC DRAWING N°3
Tel. +33 1 60 02 19 19 - Fax. +33 160 28 91 42
PV-E
SAV tel. + 33 1 60 02 20 11 - [email protected]
CORRECTION - JUIL. 2009
52
