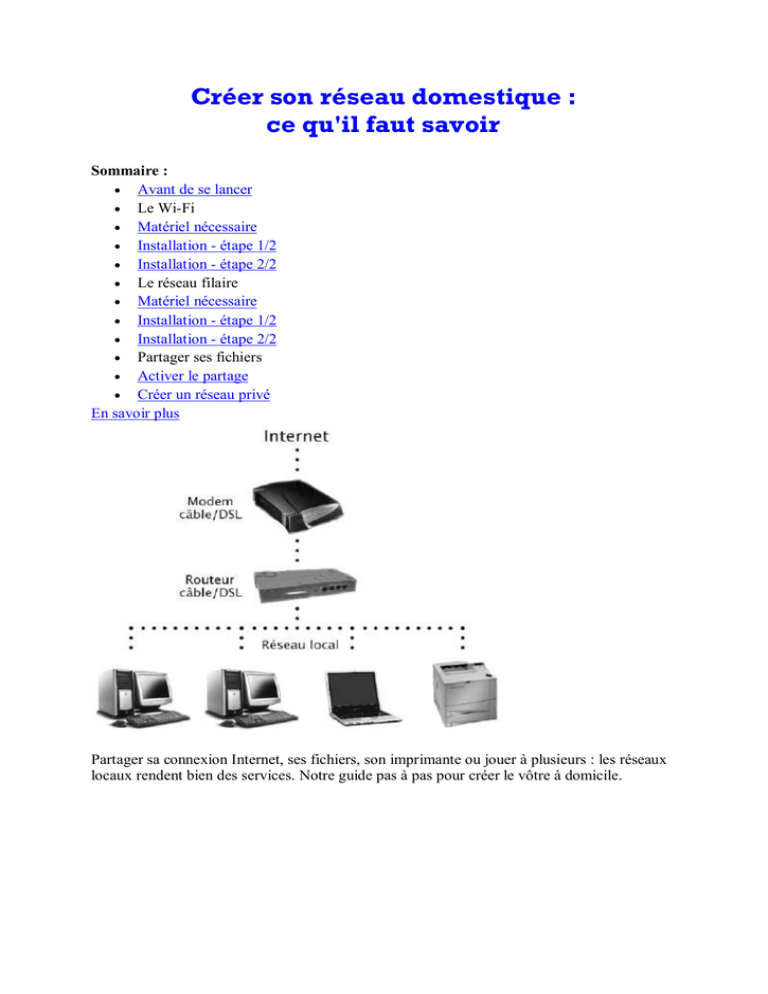

Créer son réseau domestique :
ce qu'il faut savoir
Sommaire :
· Avant de se lancer
· Le Wi-Fi
· Matériel nécessaire
· Installation - étape 1/2
· Installation - étape 2/2
· Le réseau filaire
· Matériel nécessaire
· Installation - étape 1/2
· Installation - étape 2/2
· Partager ses fichiers
· Activer le partage
· Créer un réseau privé
En savoir plus
Partager sa connexion Internet, ses fichiers, son imprimante ou jouer à plusieurs : les réseaux
locaux rendent bien des services. Notre guide pas à pas pour créer le vôtre à domicile.
Avant de monter un réseau local
Pourquoi faire ?
Créer un réseau domestique consiste à relier les différents
ordinateurs de son domicile pour pouvoir échanger des
fichiers, partager sa connexion Internet ou son
imprimante, jouer à plusieurs simultanément ou utiliser un
serveur. Les réseaux domestiques permettent de profiter
de débits à 100 Mbits/s, ce qui est beaucoup plus rapides
Exemple de réseau Wi-Fi © DR
que de graver des CD ou DVD-Rom, ou même de
transférer des fichiers par clés USB. Un réseau local est donc particulièrement pratique s'il
vous faut échanger de gros volumes de données.
Quel type de réseau choisir ?
Avant de se précipiter pour acheter son matériel, il faut se poser la question du réseau à
monter. Il existe aujourd'hui deux grandes catégories de réseaux : le Wi-Fi, réseau sans fil,
dont la bande passante est limitée à 54 Mbits/s, et le réseau filaire classique (ou réseau
Ethernet, du nom de la norme utilisée), qui peut aller jusqu'à 1 Gbits mais se situe plus
couramment à 100 Mbits/s en débit ascendant et montant.
Le réseau filaire est donc plus rapide, mais il impose de pouvoir
placer des câbles dans sa maison. Le Wi-Fi, à l'inverse est moins
rapide, mais il se passe de fils. En revanche, il utilise des ondes,
pour communiquer, dont les impacts à long terme sur la santé
restent encore méconnus.
Un câble Ethernet © DR
Enfin, un 3e type de réseau est désormais proposé, mais il reste
plus marginal : le CPL (courant porteur en ligne). Plus cher car peu répandu, le CPL établit un
réseau domestique en passant par les prises de courant. Il faut donc brancher un adaptateur
pour chaque PC connecté au réseau, puis un câble Ethernet pour relier l'adaptateur au PC. Ce
type de réseau est toutefois intéressant si votre environnement ne se prête pas au Wi-Fi (trop
de perturbations d'ondes par exemple), ou si vous ne souhaitez pas baigner dans les ondes
chez vous pour des raisons de santé.
Si vous vous équipez en réseau CPL, vérifiez bien que les
équipements supportent la dernière norme Homeplug, à savoir le
Homeplug 200 Mbits/s. Pour les étapes de configuration,
reportez-vous à la partie "branchez un réseau filaire" car le CPL
exige une étape de paramétrage très proche d'un réseau Ethernet
standard.
Un adaptateur CPL © DR
Le matériel nécessaire pour un réseau Wi-Fi
Dans le cas d'un réseau Wi-Fi, il vous faudra :
- Une source d'émission Wi-Fi par PC,
- Un hub (commutateur en français) comme point central du
réseau, ou un routeur si vous souhaitez également partager votre
connexion Internet. Les box récentes des FAI (Livebox, Freebox,
Neufbox, Alicebox...) font office de modem / routeur, ce qui évite
d'avoir à acheter un équipement supplémentaire.
Un modem WiFi © DR
- Une imprimante Wi-Fi ou un câble Ethernet si vous souhaitez la
partager. Sinon un câble USB pour la relier au PC le plus proche, mais le PC devra être
allumé pour que l'imprimante fonctionne.
Dans un PC, la source d'émission du Wi-Fi peut être :
- Une carte d'extension PCI qu'il faudra brancher dans votre PC fixe à cet endroit (voir photo
1). Un magasin spécialisé en informatique peut éventuellement le faire pour vous.
- Une carte d'extension PCMCIA dans le cas d'un PC portable (voir photo 2). Elle est simple à
poser car contrairement au PC fixe, il n'y a pas besoin d'ouvrir l'ordinateur pour la brancher.
- Ou une clé USB Wi-Fi. C'est le moyen le plus rapide
et le plus facile pour disposer d'une source d'émission
Wi-Fi. Toutefois, l'USB pose des problèmes de
fiabilité (comme les modems USB) et il est souvent
Photo 1 : une carte WiFi PCI © DR préférable d'opter pour une carte d'extension, en
général plus fiable.
Parfois, les PC intègrent nativement une fonction Wi-Fi. Inutile alors de racheter une carte
d'extension. Par exemple, tous les PC portables équipés du Centrino d'Intel disposent de
source d'émission Wi-Fi. Il faut vérifier cette information sur le manuel fournit à l'achat de
l'ordinateur.
Exemple : dans le cas d'un réseau de 3 PC à domicile (2 PC fixes et 1 portable), où l'on
possède déjà une imprimante et un modem, on aura besoin de : 2 cartes d'extension PCI Wi-Fi
pour les PC fixes, 1 carte d'extension PCMCIA Wi-Fi pour le PC portable, un routeur Wi-Fi
et 2 câbles Ethernet.
Les câbles Ethernet serviront à relier le routeur Wi-Fi au modem pour partager la connexion
Internet, et l'imprimante au routeur. Dans notre exemple, si vous utilisez une box Wi-Fi, vous
pouvez vous passer de l'achat d'un routeur et d'un
câble Ethernet.
Si votre imprimante est Wi-Fi, vous pouvez aussi
vous passez d'un câble. Enfin, si le PC portable
était équipé d'une puce centrino, il n'est pas
nécessaire d'acheter une carte d'extension
Photo 2 : une carte WiFi PCMCIA © DR
PCMCIA Wi-Fi.
De préférence, mieux vaut acheter tout le matériel Wi-Fi chez le même constructeur, de
manière à éviter certains dysfonctionnements. Il faut aussi vérifier que tous les équipements
Wi-Fi seront compatibles avec les normes 802.11b et g (ce qui est pratiquement toujours le
cas).
Installer un réseau Wi-Fi sous XP
Une fois l'équipement acheté, puis installé (il faut bien vérifier tous les branchements), il ne
reste plus qu'à configurer le réseau sous Windows. Avant toute chose, vérifiez bien que votre
antivirus ou votre pare-feu vont autoriser les réseaux Wi-Fi. Idéalement, il faut les désactiver
le temps de réaliser les tests de réseau Wi-Fi. Une fois que ce dernier fonctionne, il suffit de
les réactiver.
Sous Windows XP
- Cliquer sur démarrer, panneau de configuration, puis une fois la fenêtre ouverte sur
connexion réseau et Internet. Enfin, sur configurer un réseau sans fil pour la maison. Vous
arrivez alors sur cette page (voire photo ci-dessous).
L'assistant réseau sans fil © Microsoft
- C'est ici que l'on donne un nom, le SSID, à son réseau (ex : mon réseau privé), puis une clé
de sécurité WEP ou WPA. Cette clé de sécurité évitera que des personnes extérieures ne se
connectent sur votre réseau. Le nom du réseau, lui, permet aux différents ordinateurs de se
retrouver.
La configuration du réseau sans fil © Microsoft
- Pour se simplifier la tâche, Windows XP propose de connecter une clé USB pour
sauvegarder les paramètres de connexion Wi-Fi qu'il a créé. Il suffit ensuite de la brancher à
chacun de vos appareils pour les faire se rejoindre sur le réseau.
- Si vous souhaitez appliquer vos propres paramètres, il faudra alors les noter puis les
configurer manuellement sur chacun de vos appareils.
Attention, si vous partagez une connexion Internet par le biais de la box de votre FAI, cette
dernière possède parfois sa propre clé WEP. Il faut alors regarder les paramètres de connexion
fournis par votre FAI pour la récupérer, puis configurer manuellement le Wi-Fi sur vos PC de
manière à leur indiquer cette clé WEP.
Installer un réseau Wi-Fi sous Vista
Sous Windows Vista
Il est préférable de vérifier au préalable que tout votre matériel Wi-Fi est bien compatible
avec Vista. Si c'est le cas, normalement l'installation du WiFi est automatique depuis Vista. Si
ce n'est pas le cas, vous avez toutefois la possibilité de passer par l'option «Centre Réseau et
Partage».
Pour y accéder, il faut cliquer sur le bouton Windows (anciennement Démarrer), puis sur
Réseau. Dans la fenêtre qui s'ouvre, choisissez en haut l'onglet «Centre Réseau et Partage»,
puis «Gérez les réseaux sans fil». Il suffit désormais d'ajouter une nouvelle connexion sans fil.
Le centre réseau sous Vista © Microsoft
Si aucun réseau n'est détecté automatiquement, il faut procéder par étape. D'abord, installez
les derniers drivers de votre carte réseau (ou carte mère selon que le Wi-Fi est une carte
d'extension ou un module de votre carte mère), puis répétez la même opération pour votre
modem / routeur Wi-Fi.
Vous pouvez également redémarrer votre PC ou réinitialiser votre box Wi-Fi, car il arrive que
les sources d'émission Wi-Fi ne se soient pas reconnues lors de la première émission.
Le cas le plus simple : le câble croisé
Pour relier uniquement deux PC, il suffit de prendre un câble Ethernet croisé (voir photo). Il
est primordial que celui-ci soit indiqué comme câble croisé et pas comme câble Ethernet droit.
Relier juste vos 2 PC entre eux par le biais de ce câble et le réseau est créé.
Attention toutefois, ce type de réseau ne vous permet pas de placer un routeur. Cela signifie
que votre connexion Internet et votre imprimante seront reliés à un et un seul PC. Celui-ci
devra être allumé pour que l'autre puisse accéder à la connexion ou à l'imprimante partagée.
Le réseau classique par câble droit
Pour installer un réseau classique par câble droit, il vous faut :
- Une prise Ethernet sur votre carte mère ou une carte réseau
au format PCI (voire photo)
- Un hub (commutateur en français) comme point central du
réseau, ou un routeur si vous souhaitez également partager
votre connexion Internet. Les box des FAI (Livebox, Freebox,
Un hub Ethernet © Netgear
Neufbox, Alicebox...) font office de modem / routeur, ce qui
évite d'avoir à acheter un équipement supplémentaire.
- Une imprimante réseau disposant d'une prise Ethernet, sinon il faudra rattacher celle-ci à l'un
des PC du réseau. Ce PC devra être obligatoirement allumé pour pouvoir imprimer, au
contraire d'une imprimante réseau avec une prise Ethernet.
Que ce soit un câble croisé ou un câble droit, il faut bien faire attention avant d'acheter que
celui-ci soit capable de fournir un débit de 100 Mbits/s, ou 1 Gbits/s selon vos besoins. Même
chose pour le hub ou le routeur. Un hub ou routeur 5 ports par exemple vous permettra de
connecter jusqu'à 5 équipements sur votre réseau (3 PC, une imprimante réseau et un modem /
routeur par exemple).
Prenons un exemple : dans le cas d'un réseau de 3 PC à domicile
(2 PC fixes et 1 portable), où l'on possède déjà une imprimante et
un modem, on aura besoin de : 5 câbles Ethernet droits et un
routeur 5 ports. Si le modem fait office de routeur, 4 câbles
suffiront et il n'y aura pas besoin de routeur. Si les PC ne
Une carte Ethernet © DR disposent pas de prise Ethernet, il faudra également acheter une
carte réseau par équipement.
Installer un réseau filaire - ½
Sous Windows XP et sous Windows Vista
La procédure est normalement automatique. Il suffit de brancher son câble réseau, de laisser
les paramètres par défaut et les appareils connectés sont reconnus automatiquement.
Toutefois, ce n'est pas toujours aussi simple. Dans le cas d'un dysfonctionnement, vérifiez
d'abord que chaque PC à son pare-feu débranché (au moins temporairement, avant d'essayer
de le configurer).
Puis installez les derniers drivers de votre carte mère ou de votre carte réseau pour vérifier
que celle-ci est pleinement opérationnelle. Et essayez de rebrancher vos équipements, car il
arrive que ce soit uniquement un câble mal branché ou un équipement déficient.
L'assistant gestionnaire de périphériques
© Microsoft
Enfin, tentez de configurer manuellement votre réseau. Pour cela, regardez dans le "panneau
de configuration", puis "performances et maintenance", ensuite le menu "système", et dans
l'onglet matériel. Vous pouvez constater (voir photo ci-dessous) si votre carte réseau est bien
reconnue par le système d'exploitation. Si c'est le cas, vous pouvez alors installer
manuellement le réseau.
L'écran de favori réseau, où il est possible de créer une nouvelle connexion et de voir les
réseaux locaux déjà créés
© Microsoft
Installer un réseau filaire - 2/2
Dans le menu "Connexion réseau", choisissez "Créer une nouvelle connexion" et suivez les
instructions. Vous allez donner un nom à votre réseau (par défaut Workgroup). Ce nom est
très important, puisque c'est celui-ci qui vous permettra d'identifier les machines à proximité.
Tous les ordinateurs du réseau doivent avoir le même nom de réseau.
Pour vérifier enfin que votre réseau local fonctionne bien, rendez-vous dans les "Favoris
réseau" du menu Démarrer. Sur votre écran, vous devez voir s'afficher une icône "Connexion
au réseau local". Sous Windows Vista, cette vérification peut s'effectuer sous le menu Réseau
ou Connexion, après avoir cliqué sur la fenêtre (exemple : menu Démarrer).
Le menu "Connexion" sous Vista
© Microsoft
Activer le partage de données
Une fois votre connexion au réseau local créée, qu'elle soit Wi-Fi ou filaire, vous pouvez
échanger des fichiers entre tous les PC reliés au réseau. Pour cela, le plus simple consiste sous
Windows XP à aller dans le menu "Favoris réseau", puis à cliquer dans le menu de droite sur
l'option "Voir les ordinateurs du groupe de travail". Un écran de ce type s'affiche :
L'affichage des ordinateurs du groupe de travail
© Microsoft
A droite de l'écran s'affichent les ordinateurs du réseau. Vous pouvez alors cliquer dessus
pour consulter le dossier "Documents partagés" de chaque ordinateur. C'est dans ce dossier
qu'il faudra prendre et déposer du contenu pour le transférer d'un PC à l'autre.
Sous Vista, la procédure est quasi-identique. Il suffit d'aller dans la fenêtre Windows, puis
dans l'onglet Réseau. Vous arrivez sur cette page où comme sous Windows XP, tous les
ordinateurs du groupe de travail s'affichent. Vous pouvez à partir d'ici transférer des données
sur le dossier partagé de chaque ordinateur.
Le centre réseau sous Vista © Microsoft
Vérifiez bien au préalable que vous avez activé le partage de fichiers pour votre réseau local.
Pour cela, il suffit de faire un petit tour dans l'onglet Centre réseau et partage de cette même
page et vous tomberez sur cette page.
Le centre réseau sous Vista © Microsoft
N'oubliez pas bien entendu de désactiver vos pare-feu pendant le transfert de fichiers, car
certains bloquent complètement l'accès à des ordinateurs tiers, même membres du réseau.
Enfin, si vous ne parvenez pas à échanger des fichiers entre ordinateurs mais que vous avez
réussi à partager votre connexion Internet ou votre imprimante, il est alors temps d'essayer de
configurer votre adresse IP. Comme cette étape est complexe, elle est détaillée dans le
chapitre suivant.
Configurer l'adresse IP de son PC
Pour être certain de se retrouver sur un réseau local et de pouvoir partager des données ou
jouer en réseau local, le plus sûr (mais pas le plus simple), reste la configuration d'adresse IP.
Il faut au préalable s'assurer que tous les PC du réseau sont bien dans le même groupe de
travail. Sous Windows XP, il faut donc retourner sous le menu "Favoris réseau", et sous
Windows Vista dans l'onglet réseau de l'ex-menu Démarrer.
Le groupe de travail sous XP © Microsoft
Ici, le groupe de travail s'appelle Mshome. Il faudra donc que tous les PC du réseau se
trouvent déjà sous Mshome. Si ce n'est pas le cas, il faudra recréer une connexion au réseau
local en suivant les étapes décrites en page 6, et prendre garde au moment de la création au
groupe de travail proposé.
Sous Vista, le groupe de travail est affiché comme une propriété des PC du réseau. Il est
visible ici :
Le centre réseau sous Vista © Microsoft
Quand c'est le cas, il faut saisir pour chaque poste une adresse IP locale, de la forme
192.168.X.X, par exemple pour 3 PC en réseau. Donnez leur les adresses 192.168.1.1,
192.168.1.2 et 192.168.1.3. Chaque adresse donnée à un PC du réseau doit être unique, ne les
réutilisez donc pas !
Ces adresses permettent de créer des réseaux privés, et donc d'échanger plus facilement des
données. Attention, une fois ce réseau créé, vous n'aurez donc plus accès à Internet (votre FAI
demande en effet une configuration d'IP automatique). Mais nous allons vous indiquer plus
loin comment la rétablir une fois le transfert effectué.
Première étape : allez dans Réseau, puis Centre réseau et partage (Vista) ou Favoris Réseau et
afficher les connexions (Windows XP). Cliquez ensuite sur l'icône de "connexion au réseau
local" avec le bouton droit et allez dans l'option "Propriétés". Vous arrivez sur une page de ce
type sous Windows XP comme sous Vista :
La configuration d'adresse IP © Microsoft
Dans ce menu, sélectionnez "Utiliser l'adresse IP suivante" et tapez l'adresse IP : 192.168.1.1
par exemple, puis le masque de sous-réseau 255.255.255.0 se remplit automatiquement. N'y
touchez pas et validez. Lorsque les adresses ont été saisies pour chaque PC, le réseau local
privé est créé. Pour rétablir votre connexion Internet et supprimer le réseau local, il suffit de
retourner dans ce menu, et de sélectionner l'option "Obtenir une adresse IP automatiquement
DOSSIER
Tout sur le Wi-Fi
Comment ça marche ? Quels matériels choisir ? Quels sont les pièges à éviter ? Les lieux
publics où se connecter ? Combien ça coûte ? Le point sur cette technologie qui risque de
vous changer Internet. Lire
Cinq routeurs Wi-Fi comparés
Plus aucune connexion ne se déroulera sans eux. Ils sont petits, compacts et offrent l'Internet
sans fil. 5 routeurs Wi-Fi à ne pas manquer. Lire
Plongée au cœur des débits Internet
Pourquoi tant de différence entre les chiffres annoncés par les FAI et les
vitesses de téléchargement constatées chez soi ? Un dossier pour mieux comprendre les
débits. Lire
Testez votre connexion
Le Journal du Net vous propose d'évaluer en permanence et gratuitement la
rapidité de votre connexion Internet. 10 secondes suffisent... si vous êtes assez
rapide.
