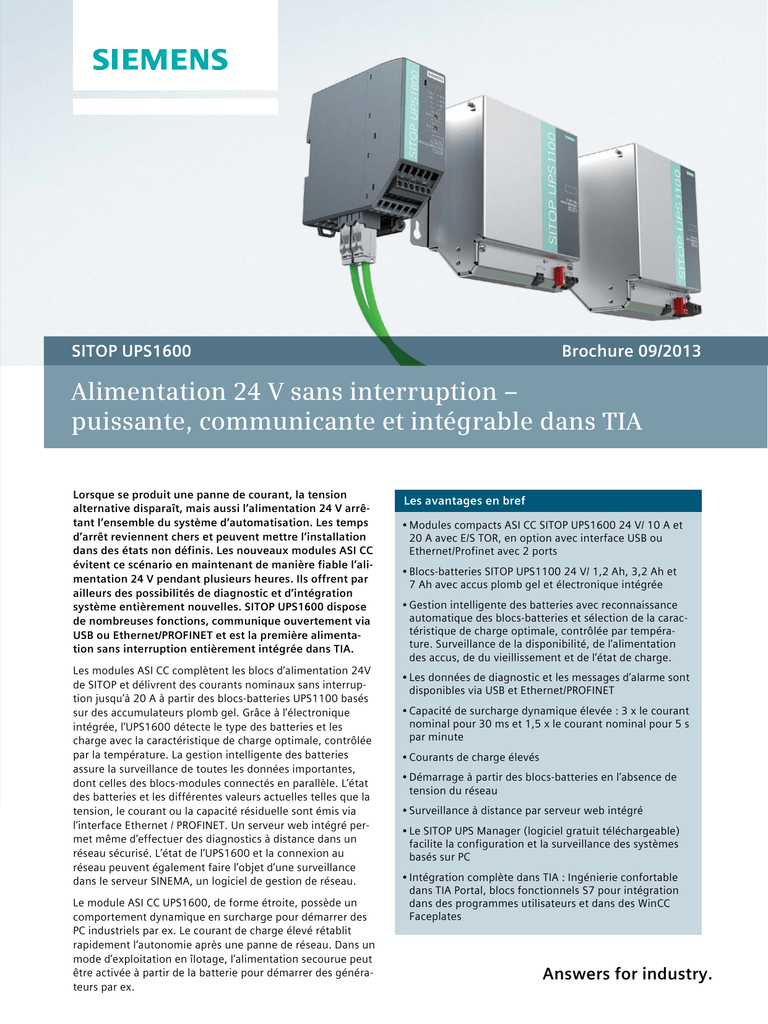

SITOP UPS1600

SITOP UPS1600
Brochure 09/2013
Alimentation 24 V sans interruption –
puissante, communicante et intégrable dans TIA
Lorsque se produit une panne de courant, la tension
alternative disparaît, mais aussi l’alimentation 24 V arrêtant l’ensemble du système d’automatisation. Les temps
d’arrêt reviennent chers et peuvent mettre l’installation
dans des états non définis. Les nouveaux modules ASI CC
évitent ce scénario en maintenant de manière fiable l’alimentation 24 V pendant plusieurs heures. Ils offrent par
ailleurs des possibilités de diagnostic et d’intégration
système entièrement nouvelles. SITOP UPS1600 dispose
de nombreuses fonctions, communique ouvertement via
USB ou Ethernet/PROFINET et est la première alimentation sans interruption entièrement intégrée dans TIA.
Les modules ASI CC complètent les blocs d’alimentation 24V
de SITOP et délivrent des courants nominaux sans interruption jusqu’à 20 A à partir des blocs-batteries UPS1100 basés
sur des accumulateurs plomb gel. Grâce à l’électronique
intégrée, l’UPS1600 détecte le type des batteries et les
charge avec la caractéristique de charge optimale, contrôlée
par la température. La gestion intelligente des batteries
assure la surveillance de toutes les données importantes,
dont celles des blocs-modules connectés en parallèle. L’état
des batteries et les différentes valeurs actuelles telles que la
tension, le courant ou la capacité résiduelle sont émis via
l’interface Ethernet / PROFINET. Un serveur web intégré permet même d’effectuer des diagnostics à distance dans un
réseau sécurisé. L’état de l’UPS1600 et la connexion au
réseau peuvent également faire l’objet d’une surveillance
dans le serveur SINEMA, un logiciel de gestion de réseau.
Le module ASI CC UPS1600, de forme étroite, possède un
comportement dynamique en surcharge pour démarrer des
PC industriels par ex. Le courant de charge élevé rétablit
rapidement l’autonomie après une panne de réseau. Dans un
mode d’exploitation en îlotage, l’alimentation secourue peut
être activée à partir de la batterie pour démarrer des générateurs par ex.
Les avantages en bref
•Modules compacts ASI CC SITOP UPS1600 24 V/ 10 A et
20 A avec E/S TOR, en option avec interface USB ou
Ethernet/Profinet avec 2 ports
•Blocs-batteries SITOP UPS1100 24 V/ 1,2 Ah, 3,2 Ah et
7 Ah avec accus plomb gel et électronique intégrée
•Gestion intelligente des batteries avec reconnaissance
automatique des blocs-batteries et sélection de la caractéristique de charge optimale, contrôlée par température. Surveillance de la disponibilité, de l’alimentation
des accus, de du vieillissement et de l’état de charge.
•Les données de diagnostic et les messages d’alarme sont
disponibles via USB et Ethernet/PROFINET
•Capacité de surcharge dynamique élevée : 3 x le courant
nominal pour 30 ms et 1,5 x le courant nominal pour 5 s
par minute
•Courants de charge élevés
•Démarrage à partir des blocs-batteries en l’absence de
tension du réseau
•Surveillance à distance par serveur web intégré
•Le SITOP UPS Manager (logiciel gratuit téléchargeable)
facilite la configuration et la surveillance des systèmes
basés sur PC
•Intégration complète dans TIA : Ingénierie confortable
dans TIA Portal, blocs fonctionnels S7 pour intégration
dans des programmes utilisateurs et dans des WinCC
­Faceplates
Answers for industry.
SITOP UPS1600 – la première alimentation secourue...
Qu’il soit ouvert ou intégré système, le module ASI CC est capable de communiquer et intégrable dans chaque solution
d’automatisation. Par USB ou Industrial Ethernet/ Profinet, l’échange de données est totalement flexible. Un logiciel
spécial de configuration et de visualisation aide à l’intégration de l’alimentation secourue dans des systèmes basés sur
PC ou sur SPS.
Dans tous les cas, vous pourrez bénéficier de l’excellente performance des SITOP UPS1600.
Les avantages des SITOP UPS1600 intégrés dans des
systèmes basés sur PC
Communication ouverte
Commande
Commander, configurer / surveiller
PC industriel
PC industriel
•Configuration et surveillance simplifiée avec le SITOP
UPS Manager, fonctionnant sur tous les systèmes Windows courants
PC
•Nombreuses possibilités pour diagnostiquer l’état de
l’alimentation secourue et de l’accumulateur d’énergie
raccordé
•Connexion via USB ou Ethernet
Industrial Ethernet
24 V CC
•Arrêt contrôlé de plusieurs PC (principe maître-esclave)
•Fermeture d’applications logicielles
Energy Storage Link
SITOP
UPS1600
SITOP
UPS1100
•Serveur OPC intégré (en préparation)
G_KT01_XX_00796
Alimen
tation
SITOP
Alimentation sans interruption 24 V
•Surveillance à distance par serveur web intégré, accès
aux données de configuration et d’exploitation des
­appareils, par ex. alimentation réseau/alimentation
­secourue, courant de sortie, courant de charge et
état de la batterie
SITOP UPS1600 dans système
d’automatisation basé sur PC :
La configuration et la surveillance s’effectuent à l’aide du
logiciel de PC SITOP UPS Manager. En cas de panne de
réseau, l’alimentation secourue 24 V et l’intégration du
module ASI CC dans Industrial Ethernet assurent l’arrêt
contrôlé de plusieurs PC en mode maître-esclave
Surveillance à distance par serveur web intégré :
le serveur web intégré permet de consulter toutes les données importantes de l’alimentation en courant, après identification exécutée de manière conforme, cela va de soi.
2
SITOP UPS1600
Configuration et surveillance avec le SITOP UPS Manager :
L’outil logiciel gratuit facilite la configuration de l’alimentation secourue dans le système informatique et visualise
ses différents états, entre autres sous la forme de
diagrammes de tendance.
Caractéristiques techniques
Modules ASI CC
SITOP UPS1600 24 V/ 10 A
SITOP UPS1600 24 V/ 20 A
sans interfaces
avec interface USB
avec 2 interfaces Ethernet / PROFINET
Données d’entrée
Tension d’entrée Ue nom. / plage
6EP4134-3AB00-0AY0
6EP4134-3AB00-1AY0
6EP4134-3AB00-2AY0
6EP4136-3AB00-0AY0
6EP4136-3AB00-1AY0
6EP4136-3AB00-2AY0
Références
Seuil d’activation du mode secouru
Courant d’entrée Ie nom.
Autonomie
Plage réglable par roue codeuse
Comportement après rétablissement de la tension
d’entrée faisant suite au temps de maintien
Circuit de commande On/Off
(par contact NO externe libre de potentiel)
Démarrage sur batterie en l’absence de tension d’entrée (par contact NO libre de potentiel)
Accumulateur d’énergie
Batteries connectables
Caractéristiques de sortie
Tension de sortie en fonctionnement normal
Tension de sortie en mode de sauvegarde
Sortie +Bat / -Bat en fonct. normal
Tension de fin de charge
Courant de sortie – valeur nominale
• Powerboost durant 30 ms
• Extra Power durant 5 s/min
Courant de charge
Rendement en fonctionnement normal, accumulateur chargé
Protection et surveillance
Protection contre l’inversion de polarité
Protection contre les surcharges / courts-circuits
Signalisation
Fonctionnement normal/ mode secouru
Etat de la charge (chargé à plus de 85 %)
Alarme (mode secouru indisponible)
État de la batterie
Interface PROFINET
Ethernet
Informations générales
Degré d’antiparasitage (EN 55022)/ immunité aux perturbations
Classe de protection
Degré de protection (EN 60529)
Température ambiante en service avec convection
naturelle
Température de transport et d’entreposage
Dimensions (L x H x P) en mm
Poids env.
Montage
Homologations
24 V CC/ 21 ... 29 V
22,5 V CC ± 3 % (réglage d’usine), réglable :
21 V, 21,5 V, 22 V, 22,5 V, 23 V, 24 V, 25 V CC ou par logiciel.
env. 14 A sous courant de charge
env. 25 A sous courant de charge
max. (3 A)
max. (4 A)
0,5 min, 1 min, 2 min, 5 min, 10 min, 20 min, d’autonomie max. ou via logiciel
Interruption de Ua pour le redémarrage automatique de PC ou bien aucune
interruption
Le mode secouru est arrêté par ouverture du circuit
Le mode autonomie démarre sur fermeture du circuit
– types Siemens codés SITOP UPS1100 (6 max. via Energy Storage Link)
– types Siemens non codés 6EP1935-6M...
– autres fabricants
Tension d’entrée Ue moins env. 0,2 V
27 V CC (marche à vide) ; 24 V CC (50 % courant nominal accumulateur) ;
22 V CC (100 % courant nominal accumulateur) ; 18,5 V CC (protection contre
la décharge profonde)
Caractéristique de charge I-U (d’abord courant de charge constant, puis maintien de la charge)
Réglage automatique contrôlé par la température avec blocs-batteries SITOP
UPS1100
0 ... 10 A
0 ... 20 A
30 A
60 A
15 A
30 A
max. 3 A,
max. 4A,
réglage automatique sur UPS1100;
réglage automatique sur UPS1100;
sinon au choix 0,3 A, 0,8 A, 3 A
sinon au choix 0,8 A, 1,75 A, 4 A
> 97,3%
> 97,5%
contre la tension d’entrée Ue et contre les accumulateurs
oui, redémarrage en fonctionnement normal
LED 1 (O.K./BAT) vert / jaune et contact inverseur libre de potentiel 1
LED 2 (BAT.>85%) vert et contact inverseur libre de potentiel 3
LED 3 (alarme) rouge et inverseur 2 libre de potentiel
LED 4 (BAT.FAULT) rouge et inverseur 2 libre de potentiel : batterie défectueuse,
jaune : le temps d’autonomie réglé n’est pas garanti, jaune clignotant : surchauffe
LED 5 (SF) verte et LED 6 (RUN)
LED 7 (P1) vert/jaune et LED 8 (P2) vert/jaune, Link et Activity
Classe B / Immunité aux perturbations selon EN 61000-6-2
Classe III (circuit externe et module d’alimentation :
tension TBTS requise selon EN 60950)
IP20
-25 ... +70 °C (déclassement à partir de 60 °C)
-40 ... + 85 °C
50 x 125 x 125
0,4 kg sans interface; 0,42 kg avec interface USB,
0,45 kg avec interface Ethernet/PROFINET)
encliquetage sur rail DIN EN 50022-35x15/7,5
CE, cULus, en préparation : CB, cCSAus Class I Div 2, ATEX, GL, ABS
SITOP UPS1600
3
Caractéristiques techniques
blocs-batteries
SITOP UPS1100 24 V/ 1,2 Ah
SITOP UPS1100 24 V/ 3,2 Ah
SITOP UPS1100 24 V/ 7Ah
Pour SITOP UPS1600
10 A
10 A et 20A
10 A et 20 A
N° de référence
6EP4131-0GB00-0AY0
6EP4133-0GB00-0AY0
6EP4134-0GB00-0AY0
Tension de fin de charge recom.
(réglée automatiquement par SITOP UPS1600) :
26,4…27,3 V CC (> +20 °C), 27,3…29,0 V CC (< + 20 °C)
Courant de charge
max. 0,36 A
Tension de sortie nominale
24 V CC, 22...27,0 V CC (marche à vide)
Courant de sortie nominal
10 A
20 A
40 A
Fusible de batterie intégré
15 A
25 A
2 x 25 A
Signalisation
LED verte :
Batterie ok.
verte clignotante : erreur ou avertissement,
éteinte :
batterie hors connexion, pas de communication
Degré de protection (EN 60529)
IP00
Température ambiante
-10…+50 °C
Température de transport et d’entreposage
-40…+85 °C
Durée de vie (diminution à 50% de
la capacité initiale), en fonction de
la température des accumulateurs,
approx.
max. 0,96 A
max. 2,1 A
+ 20 °C : 4 ans, +30°C : 2 ans, +40°C : 1 an, +50°C : 6 mois
Montage
Rail DIN symétrique ou montage mural
Rail DIN symétrique ou montage mural
Fixation murale
Dimensions (L x H x P) en mm
89 x 130 x 107
190 x 169 x 79,5
186 x 186 x 110,5
Poids env.
1,9 kg
3,8 kg
6,1 kg
Certifications
CE, cULus, en préparation : CB, cCSAus Class I Div 2, ATEX, GL, ABS
Temps de maintien
pour un courant
de charge ...
1A
24,5 min
2,6 h
5,4 h
2A
15,5 min
1h
2,6 h
3A
9 min
39,3 min
1,6 h
4A
6,5 min
27,1 min
1,2 h
6A
3,5 min
17,5 min
41 min
8A
2 min
12,1 min
28,6 min
10 A
1 min
9 min
21,8 min
12 A
–
7 min
17,3 min
14 A
–
5 min
15,1 min
16 A
–
4 min
12,5 min
20 A
–
1 min
9,1 min
Les caractéristiques techniques sont valables pour la tension d’entrée nominale et une température ambiante de + 25℃
(sauf indication contraire). Les durées d’autonomie ont été déterminées pour une décharge du bloc-batterie à l’état
neuf ou non-vieilli et chargé à fond, jusqu’à la coupure du module ASI CC.
4
SITOP UPS1600
...ouverte et intégrée système
Intégration dans TIA et TIA Portal
Commande
SIMATIC S7300/1500
(400/1200 en
préparation)
STEP 7
Conduite et supervision
Panel PC/ PC
SIMATIC HMI,
WinCC
PC WinCC,
système
SCADA
Ingénierie
PG/ PC,
TIA Portal,
STEP 7
PROFINET
24 V CC
Alimentation
SITOP
SITOP
UPS1600
SITOP
UPS1100
Ingénierie dans le TIA Portal :
l’intégration des alimentations secourues dans Profinet est
simple et sans erreur possible.
G_KT01_XX_00797
Energy Storage Link
Alimentation sans interruption 24 V
SITOP UPS1600 dans Totally Integrated Automation :
L’ingénierie s’effectue aisément via le TIA Portal.
L’alimentation secourue 24 V et l’intégration de ASI CC
dans PROFINET permettent aux automates d’adopter un
état défini en cas de panne de réseau et de le faire indépendamment les uns des autres. A cette fin, des blocs
fonctionnels sont disponibles pour SIMATIC S7-300 et
1500 (400 et 1200 en préparation). Les nombreuses données diagnostiques de l’alimentation peuvent être visualisées par différents moyens, par des UPS-Faceplates par ex.
Ingénierie dans le TIA Portal :
Le paramétrage des alimentations secourues s’effectue avec
une très grande facilité car les données de configuration des
UPS1600 et UPS1100 sont prérenseignées dans le TIA Portal.
Avantages du SITOP UPS1600 avec intégration
système
•L’intégration complète dans TIA permet de gagner du
temps et de réduire les coûts pour la configuration et
l’exploitation
•Ingénierie confortable des ASI CC SITOP dans TIA Portal
•Sélection simple des produits et mise en réseau rapide
dans PROFINET
•Paramétrage complet des appareils
•Nombreuses possibilités pour diagnostiquer l’état de
l’alimentation en courant
•Intégration facilitée dans des programmes utilisateur
STEP 7 avec blocs fonctionnels pour S7-300/1500
(400/1200 en préparation), téléchargement gratuit
•Intégration rapide dans la conduite et la supervision
avec «UPS-Faceplates» pour les SIMATIC Panels et
­SIMATIC WinCC (téléchargement gratuit)
Faceplates pour diagnostic dans WinCC :
surveillance rapide grâce aux Facesplates SITOP UPS1600.
Toutes les données d’exploitation et de diagnostic importantes émanant des ASI CC et des batteries sont visibles
d’un coup d’œil. Les messages d’alarme, comme par ex.
l’indisponibilité du mode autonomie, sont générés et ne
sont pas à programmer de manière fastidieuse.
SITOP UPS1600
5
Notes relatives à la sécurité
Informations supplémentaires
Pour en savoir plus sur SITOP DC-USV :
www.siemens.com/sitop-ups
Pour télécharger des informations :
www.siemens.com/sitop-infomaterial
Trouver l‘alimentation adaptée avec le SITOP Selection Tool :
www.siemens.com/sitop-selection-tool
Pour télécharger les instructions de service :
www.siemens.com/sitop/manuals
Pour télécharger des données CAx
(2D, 3D, macro de schéma électrique) :
www.siemens.com/sitop-cax
Avec Industry Mall, commandez directement par Internet :
www.siemens.com/industrymall
Vous trouverez votre interlocuteur sous :
www.siemens.com/automation/partner
Siemens AG
Industry Sector
Industry Automation
Postfach 48 48
90026 NÜRNBERG
ALLEMAGNE
www.siemens.com/automation
Sous réserve de modifications
PDF (6ZB5341-0AQ03-0AA1)
MP.R1.SC.0000.77.3.33
BR 0913 6 Fr
Produced in Germany
© Siemens AG 2013
Siemens commercialise des produits
d’automatisation et d’entraînement comprenant
des fonctions de sécurité industrielle qui
contribuent à une exploitation sûre de
l’installation ou de la machine. Ces fonctions
jouent un rôle important dans un système
global de sécurité industrielle. Considérant
cette situation, nos produits font l’objet de
développements continus. En conséquence, nous
vous recommandons de vous tenir régulièrement
informé des actualisations et des mises à jour de
nos produits. Vous trouverez des informations
complémentaires et les newsletters sur ce thème à
l‘adresse suivante :
http://support.automation.siemens.com
Pour garantir la sécurité de l‘exploitation de
l‘installation ou de la machine, il est nécessaire
de prendre des mesures de protection adéquates
(par ex. concept de protection des cellules)
et d’intégrer les composants d’automatisation
et d’entraînement dans un système global de
sécurité industrielle applicable à l‘ensemble de
l‘installation ou de la machine. Ce système doit
être conforme aux règles de l‘art et à jour de
l‘état de la technique. Tous produits tiers utilisés
devront également être pris en considération.
Vous trouverez de plus amples informations sur :
http://www.siemens.com/industrialsecurity
Les informations de cette brochure contiennent uniquement des
descrip­tions générales ou des caractéristiques qui, dans des cas
d’utilisation concrets, ne sont pas toujours applicables dans la forme
décrite ou qui, en raison d’un déve­loppement ultérieur des produits,
sont susceptibles d’être modifiées. Les caractéristiques particulières
souhaitées ne sont obligatoires que si elles sont expressément
stipulées en conclusion du contrat. Sous réserve des possibilités de
livraison et de modifications techniques.
Toutes les désignations de produits peuvent être des marques ou des
noms de produits de Siemens AG ou de sociétés tierces agissant en
qualité de fournisseurs, dont l‘utilisation par des tiers à leurs propres
fins peut enfreindre les droits de leurs propriétaires respectifs.
