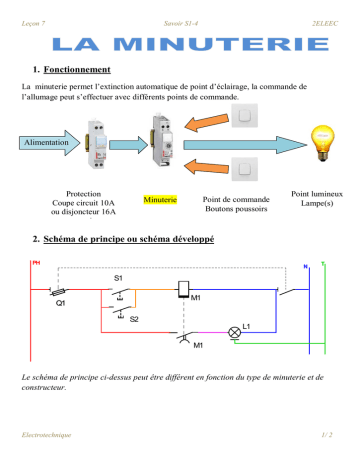

1. Fonctionnement
La minuterie permet l’extinction automatique de point d’éclairage, la commande de
l’allumage peut s’effectuer avec différents points de commande.
Alimentation
Protection
Coupe circuit 10A
ou disjoncteur 16A
i
Point de commande
Boutons poussoirs
Minuterie
Point lumineux
Lampe(s)
2. Schéma de principe ou schéma développé
PH
N
T
S1
M1
Q1
S2
L1
M1
Le schéma de principe ci-dessus peut être différent en fonction du type de minuterie et de
constructeur.
Electrotechnique
1/ 2
Leçon 7
Savoir S1-4
2ELEEC
Fonctionnement :
Une action sur un des boutons poussoirs provoque l’allumage des points lumineux pendant
un certain t prédéterminé. L’extinction s’effectue automatiquement.
Il existe deux types de minuteries :
• Avec effet : la minuterie est enclenchée, le fait d’appuyer à nouveau relance la
temporisation avec toute sa durée.
Boutons
poussoirs
1
t
0
1
Point
lumineux
t
0
Durée
temporisation
Durée
temporisation
• Sans effet : la minuterie est enclenchée, le fait d’appuyer à nouveau n’influe pas la
temporisation seul la première impulsion est prise en compte pour la durée définie.
Boutons
poussoirs
1
t
0
Point
lumineux
1
t
0
Durée
temporisation
Electrotechnique
Durée
temporisation
2/ 2
