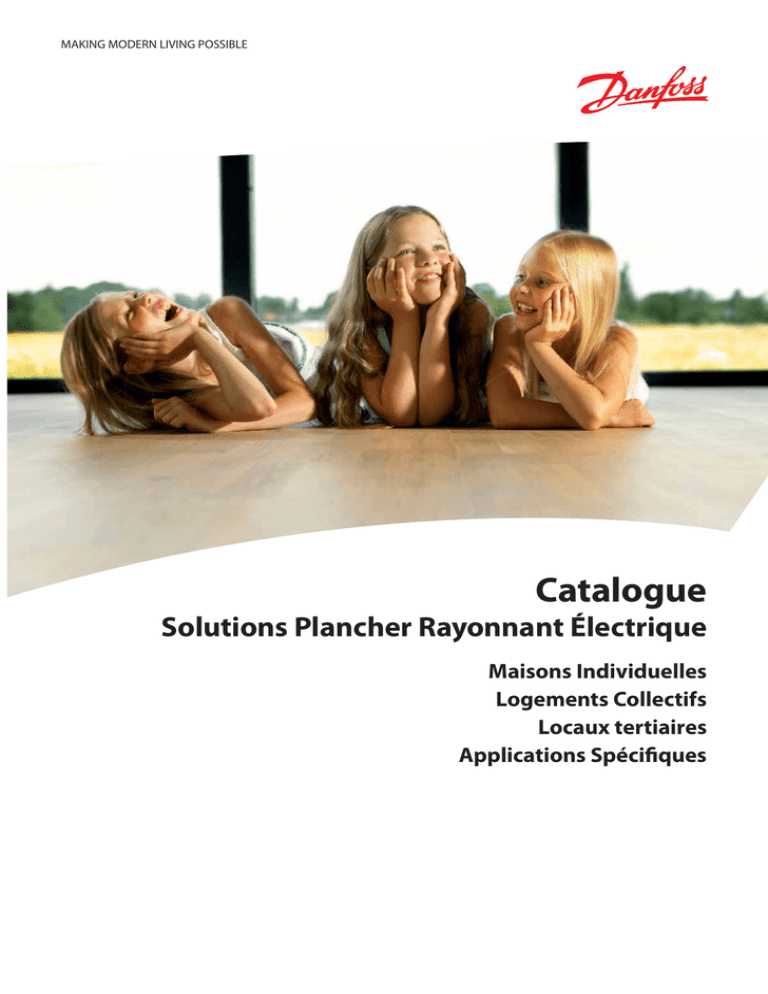

Catalogue - Danfoss Chauffage

MAKING MODERN LIVING POSSIBLE
Catalogue
Solutions Plancher Rayonnant Électrique
Maisons Individuelles
Logements Collectifs
Locaux tertiaires
Applications Spécifiques
Danfoss,
D
a
spé
péci
pé
cial
ci
alis
al
iste du confo
iste
ort dans l’habitation, a prouvé depuis des décennies
son
n ex
expe
pert
pe
rtiise
rt
is et montré la diversité et la qualité de sa gamme : régulation
des ém
émetteurs et de l’ambiance, vannes d’équilibrage performantes et pratiques
pour toutes les installations,, composants pour brûleurs et chaudières pour
ne cit
iter
er q
qu’eux.
Danfoss entend se positionn
ner aujourd’hui comme un « solutionneur climatique »
répondant aux besoins des iinstallations modernes et aux nouveaux défis
environnementaux.
Le Plancher Rayonnant Électrique
Vous trouverez dans ce catalogue une gamme complète de produits de chauffage
électrique par le sol : des trames chauffantes, pour la construction neuve
ou la rénovation ; la régulation de ces trames, pour assurer un confort optimal
et des dépenses d’énergie réduites ; des câbles chauffants ou autorégulants pour
les applications spécifiques (déneigement des toitures ou des sols, mise hors-gel
des tuyauteries, etc.).
Danfoss met toute son expertise à votre disposition, pour vous offrir des solutions
de chauffage de qualité et l’assurance d’un produit fiable et performant.
Notre équipe spécialisée vous accompagnera dans vos différents projets, de la simple
aide téléphonique au plan de pose et à l’assistance chantier.
Choisir Danfoss pour votre projet de Plancher Rayonnant Electrique, c’est choisir
la fiabilité, la simplicité, la sécurité.
L’Équipe Danfoss
Siège Danfoss
Nordborg – Danemark
Sommaire
Les Avantages du Plancher Rayonnant Électrique
4
Plancher Rayonnant Électrique
6
La mise en œuvre
6
L’offre
7
Inframat
8
Infralisse
9
Devimat PRE
12
Conformat STE (Sol Tempéré Électrique)
13
Thermostats d’ambiance
14
Applications spécifiques
20
Services et accompagnement
24
Formulaire de demand
de de chiffrage PRE
25
Glossaire
26
Fich
hes références
27
3
Les Avantages
du Plancher
Le rayonnement est un mode d’échange de chaleur qui
utilise des ondes infrarouges comme vecteur de transfert.
En effet, deux corps ou deux objets de températures
différentes rayonnent naturellement l’un vers l’autre et il
convient de retenir que les flux de chaleur vont toujours de
l’élément le plus chaud vers l’élément le plus froid.
En
matière de chauffage, le rayonnement émis dans
l’ambiance par le plancher se transforme en chaleur
au contact d’un objet, d’une
personne ou d’une autre paroi
plus froide. Toutes les surfaces
ainsi chauffées rayonnent à
leur tour et transmettent leur
chaleur à l’ambiance, créant
ainsi des conditions de confort
optimum pour l’occupant.
4
4
Rayonnant Électrique
Le chauffage basse température Danfoss est incorporé dans le sol.
un système
invisible
Il n’y a plus de radiateurs disgracieux et encombrants sur les murs. La suppression des
radiateurs et des tuyauteries permet un gain de place entre 3 et 5 % de la surface
habitable. Une totale disponibilité pour l’aménagement et la décoration des pièces !
des avantages
santé
Le chauffage par le sol basse température garantit le confort en respectant l’article 35.2
de l’arrêté du 23/06/78 qui limite la température de la surface à 28°C. Souvent, elle ne
dépasse d’ailleurs pas les 24°C. Le contact pieds nus sur le sol est très agréable.
Les enfants qui jouent par terre y trouvent également un confort certain. Le chauffage
par le sol est sain, il n’entraîne pas de déplacement d’air (finies les sensations de
« gorge sèche », on respire bien). Plus confortable, le chauffage par le sol est aussi
plus propre car les poussières ne sont pratiquement pas véhiculées ou brûlées.
Rayonnant, le chauffage par le sol ne chauffe pas seulement l’air comme
un confort idéal
les systèmes muraux accrochés au bâtiment, mais aussi les masses
et les parois. Confortable, il supprime les grands écarts de température
et répartit la chaleur de façon homogène en tous points de la pièce.
Résultat, la maison est chauffée uniformément sans sensation de
chaleur apparente, ni points chauds. De plus, en l’absence de
générateur ou de chaudière, le chauffage par le sol électrique
est totalement silencieux, ce qui constitue un avantage
supplémentaire pour la sérénité de la maison.
en toute sécurité
économique
Grâce au système de chauffage par le sol Danfoss, vous
bénéficiez d’une sécurité électrique totale. Il n’y a aucune
possibilité de contact direct avec les éléments sous tension.
Ainsi les risques de brûlures, d’incendie ou d’asphyxie sont évités.
Le chauffage par le sol permet, grâce à la très bonne répartition de la chaleur,
d’abaisser d’1 ou 2°C la température d’une pièce par rapport aux autres modes de
chauffage, à sensation de chaleur égale. 1°C de moins correspond à 7 % de consommation
électrique en moins. De plus, l’absence de chaufferie, de stockage, de combustible
et d’approvisionnement sont autant de charges qui disparaissent. Enfin, il ne nécessite aucun entretien !
Chauffage par convection
Chauffage
par Plancher Rayonnant Électrique
5
5
Plancher Rayonnant
La mise en œuvre
coupes de sol maison
individuelle neuve
Sols scellés ou collés
Aucun réseau ne sera inclus dans la chape
à l’exception des traversées et fourreaux
verticaux. Surface maximum 40 m2 sans
joint de fractionnement (ou 8 m de long).
Pour toute prescription, se rapporter
à la NF P 52-302-1.
La pose du PRE doit être conforme
au CPT 09/07.
Exemple 1 : sols scellés
La pose en sols scellés peut
aussi s’effectuer sur hourdis
isolant R=1,5 m².K/W minimum,
la monocouche d’isolation thermique
devenant alors R≥1m².K/W*
Exemple 2 : sols collés
La pose en sols collés peut
aussi s’effectuer sur hourdis
non isolant, la monocouche
d’isolation thermique devenant
alors R≥2,2 m².K/W*
* Isolant thermique monocouche classé ACERMI I4 ou I5, SC1Ch ou SC2Ch, selon
application. Dans tous les cas, l’isolant doit être conforme à la norme NF 61 203.
6
Électrique
L’offre Danfoss
Produits
Applications
Régulation
Le + produit Danfoss
Inframat
Construction
neuve
Tai 61
Devireg 530
Devilink
Trame avec treillis en fibre de verre
autoadhésif pour une pose rapide
et simplifiée, directement sur l’isolant
Infralisse
Construction
neuve
Tai 61
Devireg 530
Devilink
Trame avec treillis en fibre de verre,
d’une largeur de 68 cm, idéale pour
une pose dans des espaces étroits
Devimat
PRE
Construction
neuve/Rénovation
Tai 61
Devireg 530
Epaisseur minimale pour une pose
simplifiée dans les surfaces exiguës
Devireg 534
Spécial salle de bains (trame de 50 cm
autoadhésive). Si vous l’utilisez dans une
autre pièce, ne doit pas équiper plus de
20 % de la surface totale du logement
Conformat Rénovation
STE
Tous ces produits bénéficient de l’Avis Technique CSTB
et s’adaptent à tous types d’applications.
Qualité et respect des normes
Tous nos produits ont été testés et approuvés par des organismes indépendants (LCIE, CSTB…) et sont conformes
à la réglementation en vigueur.
pour les installateurs
tt
tt
pour les carreleurs
tt
t
CPT PRE 09/07 (Cahier des Prescriptions Techniques du chauffage par Plancher Rayonnant Électrique)
L’Avis Technique en vigueur de l’élément chauffant (Inframat, Infralisse et Devimat PRE)
La norme NF P 52-302 - ancien DTU 65-7 (Documents Techniques Unifiés des planchers chauffants)
La norme NF C 15-100 (Installation électrique à basse tension)
Le DTU 26-2 (Chape et dalle à base de liants hydrauliques)
La norme NF P 61-202-1 ancien DTU 52-1 (Revêtements de sols scellés)
Le DTU 21-4 (Utilisation des chlorures dans les mortiers)
7
Plancher Rayonnant
Inframat
trame autoadhésive,
largeur 68 cm
Avis technique CSTB
Treillis autoadhésif
Autoadhésif : idéal
pour la mise en œuvre
avec chape autolissante
L trame
pour
100 W/m2
(m)
Réf.
Inframat
sans
thermostat
Réf.
Inframat
avec
thermostat Tai 61
Réf. avec
thermostat
sonde de dalle
(Devireg 530)
Puissance Câble
(W)
(m)
Résistance
(Ω/km)
EL
(W/m)
120
7,7
R56200
16
1,5
10
1,50
IF2LF00120
IG2LF00120
IJ2LF00120
160
10,7
R29400
15
1,5
14
2,10
IF2LF00160
IG2LF00160
IJ2LF00160
300
19,9
R8780
16
1,5
26
3,90
IF2LF00300
IG2LF00300
IJ2LF00300
440
29,1
R4130
16
1,5
38
5,70
IF2LF00440
IG2LF00440
IJ2LF00440
560
36,7
R2540
16
1,5
48
7,20
IF2LF00560
IG2LF00560
-
770
52,1
R1320
15
1,5
68
10,20
IF2LF00770
IG2LF00770
-
900
59,7
R976
16
1,5
78
11,70
IF2LF00900
IG2LF00900
-
1110
75
R638
15
1,5
98
14,70
IF2LF01100
IG2LF01110
-
1220
81,1
R534
15
1,5
106
15,90
IF2LF01120
IG2LF01120
-
1390
93,4
R407
15
1,5
120
18,00
IF2LF01390
IG2LF01390
-
1630
109
R299
15
1,5
142
21,30
IF2LF01630
IG2LF01630
-
1720
115
R268
15
1,5
150
22,50
IF2LF01720
IG2LF01720
-
1940
130
R210
15
2,5
170
25,50
IF2LF01940
IG2LF01940
-
2180
145
R167
15
2,5
190
28,50
IF2LF02180
IG2LF02180
-
2530
170
R123
15
2,5
222
33,30
IF2LF02530
IG2LF02530
-
Correspondance
surface/puissance
Inframat et Infralisse sont proposés
en 15 W/m pour une meilleure
adaptation aux déperditions
thermiques et une répartition
uniforme sous la plus grande surface,
de façon à répondre au CPT PRE qui
préconise de couvrir au minimum
80 % de la surface équipable.
8
Nbre
de 1/2
spires
Section
LF
(mm2)
Caractéristiques de l’élément chauffant
Caractéristiques d’Inframat et Infralisse
d’Inframat et Infralisse
Tramage
1/2 spires
Treillis
Fibres de verre
(autoadhésif
pour Inframat)
Câble
DTIP 1 seule liaison froide
Type
Double conducteur
Tension
230 V
Diamètre
7 mm
Température max.
90°C
Ecran
16 brins de cuivre
Isolation du conducteur
XLPE
Norme
NF C32 333
Gaine de protection
PVC
Pas entre 2 1/2 spires
15 cm
Largeur
68 cm
Longueur de la 1/2 spire
76,55 cm
Puissance au m2 équipé
100 W/m2
Liaison froide
5m
Électrique
Infralisse
trame de 68 cm,
idéale pour couloir
Avis technique CSTB
Trame sans découpe,
dans les couloirs
Nbre
de 1/2
spires
L trame
pour
100W/m2
(m)
Réf.
Infralisse
sans
thermostat
Réf.
Infralisse
avec
thermostat Tai 61
Réf. avec
thermostat
sonde de dalle
(Devireg 530)
Puissance Câble
(W)
(m)
Résistance
(Ω/km)
EL
(W/m)
Section
LF
(mm2)
120
7,7
R56200
16
1,5
10
1,50
ID2LF00120
IE2LF00120
IH2LF00120
160
10,7
R29400
15
1,5
14
2,10
ID2LF00160
IE2LF00160
IH2LF00160
300
19,9
R8780
16
1,5
26
3,90
ID2LF00300
IE2LF00300
IH2LF00300
440
29,1
R4130
16
1,5
38
5,70
ID2LF00440
IE2LF00440
IH2LF00440
560
36,7
R2540
16
1,5
48
7,20
ID2LF00560
IE2LF00560
-
770
52,1
R1320
15
1,5
68
10,20
ID2LF00770
IE2LF00770
-
900
59,7
R976
16
1,5
78
11,70
ID2LF00900
IE2LF00900
-
1110
75
R638
15
1,5
98
14,70
ID2LF01100
IE2LF01110
-
1220
81,1
R534
15
1,5
106
15,90
ID2LF01120
IE2LF01120
-
1390
93,4
R407
15
1,5
120
18,00
ID2LF01390
IE2LF01390
-
1630
109
R299
15
1,5
142
21,30
ID2LF01630
IE2LF01630
-
1720
115
R268
15
1,5
150
22,50
ID2LF01720
IE2LF01720
-
1940
130
R210
15
2,5
170
25,50
ID2LF01940
IE2LF01940
-
2180
145
R167
15
2,5
190
28,50
ID2LF02180
IE2LF02180
-
2530
170
R123
15
2,5
222
33,30
ID2LF02530
IE2LF02530
-
Thermostat sonde de dalle
Inframat
& Infralisse
Inframat et Infralisse
sont distribués en trame
préfabriquée prête à l’emploi,
dans des conditionnements
étudiés pour le stockage,
le transport et la pose.
Pour les salles de bains, les trames sont fournies avec
un thermostat spécial, Devireg 530, muni d’une sonde de dalle
à incorporer directement dans la chape. Celle-ci permet
de mesurer la température directement dans le sol, et non dans
l’air qui est souvent réchauffé par le sèche-serviette.
Ainsi, sans jamais dépasser 28°C au sol, vos pieds gardent
toujours une sensation de confort !
Retrouvez les thermostats Danfoss en pages 14 à 19.
9
Plancher Rayonnant
Inframat et Infralisse
les clés d’une installation réussie
Une mise en œuvre rapide
Selon les techniques contenues dans l’Avis Technique en vigueur et le Cahier des
Prescriptions Techniques CPT PRE 09/07.
Pose de la bande de pourtour et des panneaux d’isolation
La bande de pourtour assure la désolidarisation de la chape flottante par rapport aux parois.
Les panneaux d’isolation évitent les émissions de chaleur vers le plancher porteur. Ils sont
constitués d’un matériau isolant ACERMI I4 ou I5, classe SC1Ch ou SC2 Ch selon application.
Dans tous les cas, l’isolant doit être conforme à la norme NF 61 203 (et conforme au
DTU 26.2/52.1).
La résistance thermique minimum de l’isolation sera de :
R ≥ 2,5 m2.K/W pour le cas d’un PRE en contact avec l’extérieur
t
t
t
R ≥ 2,2 m2.K/W pour le cas d’un PRE en contact avec des locaux non chauffés
R ≥ 1 m2.K/W pour le cas d’un PRE en contact avec des locaux chauffés
Dans les autres cas, en particulier en présence de ponts thermiques importants, il conviendra
de vérifier le respect de cette réglementation thermique par le calcul.
La pose des panneaux isolants doit se faire en une seule couche. Ces isolants thermiques
de forte densité doivent être conformes aux prescriptions du chapitre 2.32 du Cahier
des Prescriptions Techniques 09/07, d’une épaisseur minimale de 0,05 m permettant
de désolidariser l’émetteur des structures lourdes du bâtiment.
Pose des éléments chauffants
Ces trames sont disposées directement sur les panneaux d’isolant selon un calepinage précis (voir plan de pose page 24).
Des agrafes, spécialement étudiées, les maintiennent sur l’isolant. À l’une des extrémités, le câble comporte une liaison
froide qui sera connectée à l’installation électrique hors sol.
Une seule liaison froide, donc un branchement
unique phase et neutre
La liaison froide sera noyée à même la chape. Il ne faut en aucun
cas tuber les liaisons froides. En effet, le tubage constitue une amorce
de fissuration, principalement au passage de plusieurs tubes.
Par contre, elle est tubée dans la cloison (entre les bords de la chape
et la boîte de dérivation).
La liaison froide est destinée à être raccordée soit dans une boîte
de dérivation accessible dans chaque pièce, soit directement au
thermostat. Il est impératif que la jonction soit enrobée dans la chape.
10
Électrique
Une chape flottante
De faible épaisseur, entre 5 et 6 cm maxi, elle est coulée sur le réseau des trames
chauffantes.
Cette chape mince a une conductivité thermique supérieure ou égale à 1,15 W/m.K,
ce qui correspond à une masse volumique sèche supérieure ou égale à 1700 kg/m3.
Elle doit satisfaire aux impératifs mécaniques et à la nature du revêtement de sol.
Les modes de pose sont conformes à l’Avis Technique en vigueur et au Cahier des
Prescriptions Techniques du CSTB (CPT 09/07).
Afin de respecter le CPT 09/07, des joints de fractionnement doivent être réalisés
tous les 40 m2 et au plus tous les 8 m linéaires, et ceci dans les zones à fort risque de fissuration (forme en L, angle
rentrant, trémie d’escalier…). Une bande de pourtour (5 mm mini) doit également être positionnée pour désolidariser
la chape des cloisons, un treillis est obligatoire (cf. tableaux 3 et 4 du CPT CPT 09/07), il est impératif que ce treillis soit
relié à la terre dans les salles d’eau et certaines pièces humides.
L’utilisation d’agrégats, adjuvants, eau de gâchage ou autres constituants totalisant un taux de chlorures supérieur à 0,002 %
rapporté au poids de mortier, est interdite (réf. DTU 21- 4). Par exemple, l’utilisation de sable du littoral est interdite, même
lavé. Il est également possible d’enrober les éléments chauffants dans une chape flottante autolissante, à condition que ces
chapes bénéficient d’un Avis Technique (voir exemple avec notre produit Inframat - page 8).
La première montée en température
des éléments chauffants
Elle doit être effectuée par l’installateur et être progressive : 2 heures
le 1er jour, puis une heure de plus par jour. Selon les cas, elle doit débuter au
moins 3 semaines après la réalisation de la chape, et avant la mise en œuvre
des revêtements de sol collés, et au moins 1 mois après la mise en œuvre
du carrelage scellé. Les thermostats TAI 62 et TAI 61 Danfoss sont tous deux
équipés d’un programme de 1ère mise en chauffe qui permet de réaliser
automatiquement la première montée en température des éléments chauffants.
Tai 62
Tai 61
Certifiés eu.bac
La pose du revêtement
Le revêtement de sol doit être conforme aux prescriptions du paragraphe 2.35 du CPT 09/07.
Il doit avoir une résistance thermique inférieure à 0,15 m2.K/W. Sont ainsi autorisés : les carreaux
céramiques, les carreaux et dalles mosaïques de marbre, les dalles en matériaux naturels (pierre calcaire,
marbre, granit…), les revêtements plastiques ou textiles bénéficiant d’un Avis Technique favorable pour
cet emploi, les parquets collés conformes au DTU 51.2. Sont exclus : les moquettes sur mousse
et parquets flottants, s’ils ne disposent pas d’Avis Technique favorable pour ce type d’application.
Dans le cas de revêtement collé, il faut attendre le séchage définitif de la dalle flottante.
Les colles doivent également bénéficier d’un Avis Technique et du classement C2S.
Circuit de commande et régulation
En maison individuelle, ce système de chauffage par le sol implique une régulation pièce par pièce, à l’aide d’un thermostat.
Retrouvez les thermostats Danfoss pages 14 à 19.
11
Plancher Rayonnant
Électrique
Devimat PRE
idéal pour la rénovation
une épaisseur minimale pour une pose
simplifiée
Le système de chauffage Devimat PRE est spécialement
étudié pour offrir une finesse d’épaisseur (Ø < 5,5 mm)
qui convient parfaitement à la rénovation.
Grâce à sa largeur de 50 cm et à son treillis en fibres
de verre, il facilite la mise en œuvre dans les surfaces
exiguës (toilettes, salles de bains…).
Avis technique CSTB
Caractéristiques techniques
du Devimat PRE
Tramage
1/2 Spires
Fibres de verre
Treillis
Autoadhésif
Repositionnable
Pas entre 2 1/2 spires
7,5 cm
Largeur
50 cm
Maille
Trous de 1 cm2
Liaison froide
2,5 m
Caractéristiques techniques
de l’élément chauffant
Câble
Correspondance surface/puissance
DTUF 1 seule liaison
Puissance
(W)
Câble
(m)
Résistance
(Ω/km)
EL
(W/m)
Section
LF
(mm2)
Nbre
de 1/2
spires
L trame
pour
100W/m2
(m)
Réf.
Devimat
PRE
froide
60W
9,3
96,1
6,4
1
18
1,37
IK2LF00060
Type
Double conducteur
110 W
18,3
26,4
6
1
35
2,64
IK2LF00110
Tension
230 V
170 W
27,3
11,5
6,2
1
53
4,01
IK2LF00170
230 W
36,3
6,42
6,3
1
72
5,37
IK2LF00230
280 W
44,3
4,21
6,4
1
88
6,64
IK2LF00280
2
2
Puissance au m équipé
85 W/m
Température max.
90° C
340 W
53,3
2,9
6,4
1
107
8
IK2LF00340
Émission Linéique
6,4 W/m
400 W
62,3
2,12
6,4
1
125
9,36
IK2LF00400
450 W
71,3
1,64
6,3
1
142
10,65
IK2LF00450
550 W
87,3
1,09
6,4
1
174
13,07
IK2LF00550
Écran
Aluminium
Isolation du conducteur
XLPE
650 W
101,3
0,805
6,4
1
203
15,21
IK2LF00650
Norme
NF C32 333
750 W
116,3
0,613
6,4
1
232
17,43
IK2LF00750
830 W
131,3
0,486
6,3
1
261
19,58
IK2LF00830
910 W
142,3
0,409
6,4
1
285
21,34
IK2LF00910
1020 W
160,3
0,324
6,4
1
320
23,98
IK2LF01020
Gaine de protection
PVDF
Diamètre
< 5,5 mm
Après avoir vérifié l’état de surface
(planéité, aspérité), dérouler la
trame chauffante
12
Changement de direction du câble
Recouvrir la surface selon le plan
de pose
Sol Tempéré Électrique
Ultra mince (Ø < 5,5 mm),
Confortmat STE est un système
de confort qui s’installe sur l’ancien
revêtement de la salle de bains
au moment d’une rénovation,
avec un minimum de surépaisseur.
Grâce à sa largeur de 50 cm et à
son treillis en fibres de verre autoadhésif, il s’installe très facilement.
Le Conformat STE fonctionne avec
le D534. Retrouvez les détails sur
la régulation du Conformat STE
en page 17.
Confortmat STE
Confortmat STE
(Sol Tempéré
Électrique), le confort,
uniquement lorsque
vous en avez besoin !
Carrelage
Mortier colle
Confortmat STE
relié à la terre
Caractéristiques techniques
du Confortmat STE
Tramage
Avis technique CSTB
Ancien revêtement
Plancher porteur
1/2 Spires
Fibres de verre
Treillis
Autoadhésif
Repositionnable
Pas entre 2 1/2 spires
7,5 cm
Largeur
50 cm
Maille
Trous de 1 cm2
Liaison froide
2,5 m
Caractéristiques techniques
de l’élément chauffant
Câble
Confortmat STE est dédié à la salle de bains uniquement, sans
limitation de surface.
Confortmat STE peut aussi équiper en complément une autre pièce
carrelée en habitat individuel, à condition que la surface totale
équipée ne dépasse pas 20 % de la surface totale du logement.
Référez-vous à l’Avis Technique en vigueur.
Correspondance surface/puissance
DTUF 1 seule liaison
Puissance
(W)
Câble
(m)
Résistance
(Ω/km)
EL
(W/m)
Section
LF
(mm2)
Nbre
de 1/2
spires
L trame
pour
100W/m2
(m)
Réf.
Confortmat
STE
froide
131 W
15,29
179,56
8,6
1
31
2,25
IU2LF00131
Type
Double conducteur
206 W
22,29
77,88
9,2
1
45
3,3
IU2LF00206
Tension
230 V
275 W
30,29
42,67
9,1
1
61
4,5
IU2LF00275
337 W
32,27
28,29
9
1
75
5,55
IU2LF00337
400 W
45,28
19,56
8,8
1
91
6,75
IU2LF00400
Puissance au m2 équipé
120 W/m2
Température max.
90° C
444 W
48,28
16,53
9,2
1
97
7,2
IU2LF00444
Émission Linéique
9 W/m
475 W
52,28
14,2
9,1
1
105
7,8
IU2LF00475
535 W
60,28
10,99
8,9
1
121
9
IU2LF00535
660 W
73,27
7,32
9
1
147
10,95
IU2LF00660
Écran
Aluminium
Isolation du conducteur
XLPE
770 W
85,27
5,39
9
1
171
12,75
IU2LF00770
Norme
NF C32 333
880 W
98,26
4,09
9
1
197
14,7
IU2LF00880
985 W
110,26
3,08
8,9
1
221
16,5
IU2LF00985
1075 W
120,25
2,73
8,9
1
241
18
IU2LF01075
1250 W
134,25
2,16
9,3
1
269
20,1
IU2LF01250
Gaine de protection
PVDF
Diamètre
< 5,5 mm
13
Thermostats
Tai 61, Tai 62
En maison individuelle, le Plancher
Rayonnant Électrique implique
une régulation pièce par pièce, à
l’aide d’un thermostat.
Il est donc possible d’avoir 20°C
dans le salon, tout en ayant 18°C
dans la chambre.
thermostats
électroniques 6 ordres,
semi-encastrés avec programme
de première mise en chauffe
Tai 61
Caractéristiques techniques
Tai 61
Tai 62
Alimentation
230 V ± 10 %, 50 Hz
230 V ± 10 %, 50 Hz
Sortie contact
12 A
10 A
Isolement
Classe II
Classe II
Indice de protection
IP 21
IP 20
Oui
Oui
Programme de 1ère mise en
chauffe
Régulation
Interface utilisateur
Proportionnelle Intégrale
Proportionnelle Intégrale
Molette :
Réglage de la consigne
Interrupteur on / off
Touches :
Marche / Arrêt
Réglage de la consigne
Voyant lumineux
Affichage digital
Tai 62
Ecran rétro-éclairé en utilisation
Fil pilote 6 ordres
Température de stockage
Confort réglable (de 15° à 35°C)
Confort réglable (de 15° à 25°C)
Confort -1°C
Confort -1°C
Confort -2°C
Confort -2°C
Économie (-2°C par rapport
au confort)
Économie (-2°C par rapport
au confort)
Hors Gel fixe à 7°C
Hors Gel fixe à 7°C
Arrêt
Arrêt
-20°C à +50°C
-10°C à +70°C
Dimensions (L x H x P)
78,9 x 78,9 x 46,5 mm
83 x 104 x 50 mm
Façade avec broches
Oui
Oui
Nos thermostats sont chronoproportionnels : ils permettent d’alimenter un Plancher Rayonnant Électrique sur des
courtes périodes (2 ou 3 fois par heure contre 2 ou 3 fois par jour). Ainsi la courbe de température ambiante est
plus régulière, ce qui accroît le confort. De plus, grâce au fil pilote, ils offrent la possibilité de gérer jusqu’à 6 allures,
conformément au standard du GIFAM.
14
d’ambiance
Exemple 1 : schéma
de raccordement Tai 62
avec relais de puissance
Schémas de raccordement
Il est conseillé d’utiliser un relais
de puissance à partir de 1450 W
pour le Tai 62 (10 A) et à partir
de 1800 W pour le Tai 61 (12 A).
Le relais de puissance devient impératif
à partir de 2300 W pour le Tai 62
et à partir de 2700 W pour le Tai 61.
Ces thermostats peuvent être
associés à tout programmateur ou
délesteur permettant
un fonctionnement conforme
à la réglementation thermique.
La protection de chaque circuit doit
être conforme à la norme NF C15-100
en fonction du régime de neutre
rencontré.
Quant à la protection des
personnes, un dispositif différentiel
à courant résiduel de 30 mA
maximum doit être installé
par tranche de 7,5 kW.
Exemple 2 : schéma
de raccordement Tai 61
sans relais de puissance
Conseil de pro !
Ces thermostats doivent être placés à 1,50 m du sol sur les parois à l’abri de toutes influences extérieures
(sources de chaleur, claquement de porte…).
Les entrées d’air parasites à l’intérieur des thermostats, occasionnées par le tubage du circuit électrique,
doivent être impérativement supprimées afin de ne pas fausser la mesure du thermostat (utiliser de la pâte
d’étanchéité ou tout autre moyen fiable).
15
Thermostat
avec sonde de dalle
Devireg 530
spécialement conçu
pour pièces humides
Ce thermostat permet de réguler la température
de la salle de bains par la prise de température de
la dalle et non par la prise de la température ambiante
car cette dernière peut être perturbée par un autre
élément de chauffage (ex. sèche-serviette).
Avantages :
t
t
t
t
Indice de protection IP 31 permettant de l’installer directement dans les pièces humides
(voir norme NF C 15-100, partie 7-701).
Un thermostat particulièrement économique et respectueux de l’environnement :
consommation annuelle de 6,13 kW/h en mode veille.
Pouvoir de coupure de 15 A, régulant des pièces d’une superficie de 34,5 m2 pour
une puissance surfacique de 100 W/m2.
Témoin lumineux facilitant la lecture des informations sur son fonctionnement.
Caractéristiques techniques
Alimentation
230 VAC +10% / -20% ; 50Hz
Consommation
Max 0,25 W
Pouvoir de coupure
t$IBSHFSÏTJTUJWF
230 V ~ 15 A
t$IBSHFJOEVDUJWF
COS Ø = 0,3 Max. 4 A
Valeur ohmique
NTC 15 kΩ à 25° C
Valeurs :
0° C
42 kΩ
20° C
18 kΩ
50° C
6 kΩ
Hysteresis
+/- 0,2° C
Hors-Gel
5° C
Indice de protection
IP 31
Isolement
Classe II
Interrupteur
Marche / Arrêt
Conseil de pro !
S’assurer du séchage complet de la dalle
avant de commencer à chauffer.
Référez-vous au Cahier des Prescriptions
Techniques 09/07.
16
Thermostat STE
Devireg 534
Devireg 534, conçu pour le contrôle
de Confortmat STE, est un régulateur
électronique mural associé à une
sonde de sol, muni d’une minuterie sans
réarmement automatique réglable
manuellement de 0 à 120 minutes.
Il offre la possibilité de programmer
à l’avance les temps de présence dans la
salle de bains, selon les jours de la semaine.
un carrelage
confortable
pour un réveil
en douceur !
Avantages :
t
t
tt
Indice de protection IP 31 permettant de l’installer directement dans les pièces humides
(voir norme NF C 15-100, partie 7-701).
Un thermostat particulièrement économique et respectueux de l’environnement :
consommation annuelle de 6,13 kW/h en mode veille.
Témoin lumineux facilitant la lecture des informations sur son fonctionnement.
Affichage digital.
Caractéristiques techniques
Alimentation
230 VAC +10% / -20% ; 50Hz
Consommation
Max 0,25 W
Pouvoir de coupure
t$IBSHFSÏTJTUJWF
230 V ~ 15 A
t$IBSHFJOEVDUJWF
COS Ø = 0,3 Max. 4 A
Valeur ohmique
NTC 15 kΩ à 25° C
Valeurs :
0° C
42 kΩ
20° C
18 kΩ
50° C
6 kΩ
Hysteresis
+/- 0,2° C
Hors-Gel
5° C
Indice de protection
IP 31
Isolement
Classe II
Interrupteur
Marche / Arrêt
17
Contrôleur de t
DevilinkTM
solution sans fil de régulation
de chauffage, innovante, au design
épuré et intemporel
Le système de régulation de
chauffage DevilinkTM est composé
d’une unité centrale, placée à un
point central et utilisée pour gérer
les sondes et les thermostats de
toute la maison. Vous pouvez donc
gérer les températures de toutes
les pièces de votre maison.
DevilinkTM CC (obligatoire)
L’unité de contrôle permet de réguler facilement
la température de toutes les pièces de votre
maison, individuellement ou toutes ensemble.
DevilinkTM FT (obligatoire)
L’unité de dalle permet de piloter
le système de chauffage grâce
à la sonde de dalle.
Avantages :
t
t
t
Technologie de communication sans fil à double sens,
sûre et fiable.
Unité de contrôle placée au cœur de la maison
pour gérer toutes les sondes et les thermostats.
Ecran tactile intelligent et intuitif.
18
DevilinkTM RS (option)
L’unité d’ambiance prend
la température d’ambiance
de la pièce et vous permet de l’ajuster.
t
tt
Plannification des vacances avec le programmateur.
Activez la fonction « Absence » lorsque vous quittez
la maison.
Permet des économies d’énergie.
Design épuré et intemporel.
e thermostats sans fil
Fonctionnalités de DevilinkTM
DevilinkTM est l’avenir de la gestion du chauffage, grâce à son logiciel évolutif qui peut être mis à
jour. Les principales fonctionnalités de DevilinkTM sont présentées ci-dessous, pour vous donner
un aperçu des nombreuses possibilités offertes.
Interface intuitive
L’écran tactile et son
interface utilisateur simple
rendent la navigation facile.
Prévoyez vos vacances
Diminuez la température
lorsque vous n’êtes pas
à la maison ou activez
la fonction « Absence ».
Tout gérer d’un seul
endroit
Gérez toutes vos pièces à
partir de l’unité de contrôle,
placée où bon vous semble.
Ajustez les températures
pièce par pièce
En quelques clics, vous
pouvez modifier les
températures de chaque
pièce de la maison.
Vue d’ensemble de la
journée
Gérez le chauffage de la
journée en satisfaisant tout
le monde. Le réglage est
simple et rapide.
Programmez votre
chauffage
Surveillez et régulez
le chauffage de toute
votre maison grâce à la
programmation intelligente.
19
Applications
Déneigement de sols
En hiver, les surfaces extérieures exposées aux
chutes de neige peuvent devenir dangereuses,
empêcher ou ralentir l’activité.
Les systèmes de déneigement Danfoss offrent un
excellent moyen de prévention des inconvénients
liés à ce phénomène climatique. Par exemple,
les trottoirs dégivrés permettent aux piétons
de marcher en toute sécurité, les rampes d’accès
dégagées libèrent le passage jour et nuit
et les parkings peuvent être utilisés à leur plein.
Solutions Danfoss
Applications :
t Rampes d’accès / Entrées de garage Coldtherm 30 W/m
t Chemins piétonniers / Chaussées DTIP 15 W/m
t Parkings
Régulation
t Quais de chargement
t Devireg 850 + sonde(s)
t Escaliers extérieurs
de sol
t Ponts
l
l
Coldtherm 30 W/m «Extenso»
Pour les surfaces de sols importantes
(rampes, parking, etc.).
Livré avec 2 liaisons froides de 5 mètres
à chaque extrémité.
Avant étirement
Gamme de 22 puissances disponibles en 230 V
Après étirement
Gamme de 26 puissances disponibles en 400 V
Puissance
(W)
Longueur
(m)
Type (Ω/
km)
E.L.
(W/m)
L.F.
(mm2)
Rèf.
Puissance
(W)
Longueur
(m)
Type (Ω/
km)
E.L.
(W/m)
L.F.
(mm²)
Rèf.
500
24
R 4432
21
2,5
TE2LF00500
600
60
R 4432
10
2,5
TE4LF00600
…
…
…
…
…
…
…
…
…
…
…
…
3400
103
R 150
33
2,5
TE2LF03400
5900
181
R 150
33
2,5
TE2LF05900
Toute une gamme d’accessoires est disponible pour la mise en œuvre du câble Coldtherm 30 W/m.
DTIP 15 W/m
Pour certaines applications (escaliers extérieurs, caniveaux,
etc.) où une seule liaison froide est préférable.
Livré avec une liaison froide de 5 mètres.
Contrôleur + alimentation 24 V :
Réf. TT200DV850
2 sondes de sol :
Réf. AC002DSONS
Gamme de 17 puissances disponibles en 230 V
Puissance
(W)
Longueur
(m)
Type (Ω/
km)
E.L.
(W/m)
L.F.
(mm²)
Rèf.
120
8
R 4432
15
2,5
CD2LF00120
…
…
…
…
…
…
2575
167
R 150
15
2,5
CD2LF02575
Toute une gamme d’accessoires est disponible pour la mise en œuvre du câble DTIP 15 W/m.
Régulation
Devireg 850 avec sonde(s) de sol
Le Devireg 850 est un détecteur numérique de verglas entièrement
automatique, composé d’un contrôleur et d’une ou plusieurs sondes
qui captent la température et l’humidité à la surface du revêtement.
Les valeurs ainsi mesurées sont très précises et permettent une
consommation d’énergie minimum.
20
spécifiques
Déneigement de toitures
En périodes de froid et de précipitations,
la formation de glace est fréquente sur
la toiture, dans les gouttières et les tuyaux
de descente des eaux de pluie. Les gouttières
gelées n’étant alors plus en état d’évacuer
l’eau de fonte, celle-ci pénètre dans la toiture,
provoquant ainsi des infiltrations d’eau,
des éclatements ou encore des chandelles
de glace pointues au niveau de la gouttière.
Les systèmes de déneigement Danfoss
luttent efficacement contre ces inconvénients.
Applications :
t Chéneaux
t Gouttières
t Descentes de pluie
t Avant-toits
Solutions Danfoss
l
l
Iceguard 36 W/m
Coldtherm 20 W/m
Régulation
t Devireg 850 + sonde
de toitures
Câble autorégulant d’une puissance de 18 W/m à 0° C dans l’air et de
36 W/m dans l’eau glacée. Iceguard a été mis au point spécialement
pour protéger les toitures contre le gel.
Sa gaine en polyoléfine noire, résistante aux UV est bien adaptée aux
applications en extérieur.
Iceguard 36 W/m
Toute une gamme d’accessoires est disponible pour la mise en oeuvre de Iceguard.
Câble vendu au mètre
Réf. AR2SLICE18
Avis technique CSTB
Coldtherm 20 W/m
Gamme de 5 puissances disponibles en 24 V
Puissance
(W)
Longueur
(m)
Type (W/
km)
E.L.
(W/m)
L.F.
(m2)
Réf.
50
2,6
R 4432
19,00
2,5
PR0LF00050
…
…
…
…
…
…
300
19,2
R 100
16,00
2,5
PR0LF00300
Coldtherm 20 W/m
Gamme de 8 puissances disponibles en 230 V
Puissance
(W)
Longueur
(m)
Type (W/
km)
E.L.
(W/m)
L.F.
(mm2)
Réf.
450
25
R 4432
18
2,5
PR0LF00450
…
…
…
…
…
…
3250
162
R 100
20
2,5
PR0LF03250
Toute une gamme d’accessoires est disponible pour la mise en oeuvre de Coldtherm 20 W/m.
Contrôleur + alimentation 24 V :
Réf. TT200DV850
1 sonde de toiture :
Réf. AC000DSONT
Régulation
Devireg 850 avec sonde de toiture
Le Devireg 850 est un détecteur numérique de verglas entièrement
automatique, composé d’un contrôleur et d’une ou plusieurs sondes
qui captent la température et l’humidité dans la gouttière. Les valeurs
ainsi mesurées sont très précises et permettent une consommation
d’énergie minimum.
21
Applications
Hors-gel
maintien en température
des tuyauteries
Sous 0°C, une conduite, même
bien isolée, peut geler,
entraînant de nombreuses
nuisances et des dommages
importants aux points d’arrivée
ou d’évacuation. Les systèmes
Danfoss maintiennent l’eau
à l’état liquide, même dans les
conditions les plus difficiles.
Applications :
Solutions Danfoss
Résidentiel
t Maintien hors-gel des canalisations d’eau ou d’eaux
usées (ex : garage, vide sanitaire, etc.)
t Protection des canalisations enterrées sous la limite
du gel (ex : piscine)
Agroalimentaire
t Prévention du durcissement des produits gras dans
les canalisations (liquides à forte viscosité)
Tertiaire / industrie
t Mise hors-gel des installations de sprinklers
Génie civil
t Protection contre le gel de conduites d’eaux, pipelines, etc.
Avis technique
CSTB
Pipeguard 10 W/m
l Pipeguard 25 W/m
l Pipeheat
l
Régulation
t Devireg 330
t Devireg 610
Gamme de 11 puissances disponibles en 230 V
Pipeguard 10 W/m
Pipeguard 25 W/m
Pipeheat
(puissance à 10°C dans l’air)
Câble vendu au mètre
Réf. AR2SLPIP10
(puissance à 10°C dans l’air)
Câble vendu au mètre
Réf. AR2SLPIP25
Câble prêt à l’emploi
avec fiche électrique
et 1,5 m de liaison froide
En choisissant d’installer le câble
Hotwatt de Danfoss, de l’eau
chaude peut immédiatement être
prélevée au point de puisage.
Ce système évite un gaspillage
inutile d’eau potable, rend la pompe
de circulation superflue et compense
automatiquement les déperditions
de chaleur tout le long de
la canalisation, pour une faible
consommation d’énergie.
Puissance
(W)
Longueur
(m)
Rèf.
20
2
AR2LFPIP02
…
…
…
250
25
AR2LFPIP25
Toute une gamme d’accessoires est disponible pour la mise en œuvre
des câbles autorégulants
Maintien en température
de l’Eau Chaude Sanitaire
Applications :
t Eau Chaude Sanitaire
Solutions Danfoss
l
Hotwatt
Régulation
t Devireg 330
t Devireg 610
Hotwatt
Câble vendu au mètre
Réf. AR2SLHOT55
22
Grâce au raccordement des câbles
sur des thermostats Devireg, l’électricité
n’est fournie que lorsqu’elle est nécessaire
spécifiques
Les chambres froides et les entrepôts
frigorifiques où règnent constamment
des températures de -20 à -30°C
émettent du froid dans les alentours
malgré la meilleure isolation possible.
Les fondations et les planchers en
contact avec la terre absorbent ce froid
et font geler le terrain adjacent,
qui, se dilatant sous l’action du gel,
peut provoquer des soulèvements.
Le Coldtherm et le Geltherm de Danfoss
sont indispensables pour se prémunir
contre de tels dégâts.
Chambres froides
Applications :
Solutions Danfoss
t Protection du sous-sol
l
contre les soulèvements
dus au gel du béton
l
Geltherm
Coldtherm
Régulation
t Prévention de la condensation
t Devireg 330
tDevireg 610
au niveau des seuils des portes
Geltherm 7,5 W/m
Gamme de 8 puissances disponibles en 230 V
Puissance
(W)
Longueur
(m)
Type (Ω/
km)
E.L.
(W/m)
L.F.
(mm2)
Rèf.
300
40
R 4432
7,5
2,5
GE2LF00300
…
…
…
…
…
…
2000
264
R 100
7,6
2,5
GE2LF02000
Geltherm 7,5 W/m
Agritherm 12 W/m
Coldtherm 20 W/m
Gamme de 8 puissances disponibles en 400 V
Puissance
(W)
Longueur
(m)
Type (Ω/
km)
E.L.
(W/m)
L.F.
(mm2)
Rèf.
500
72
R 4432
7,0
2,5
GE4LF00500
…
…
…
…
…
…
Agriculture
3500
457
R 100
7,7
2,5
GE4LF03500
Toute une gamme d’accessoires est disponible pour la mise en œuvre du câble Geltherm
Coldtherm 20 W/m
Gamme de 5 puissances disponibles en 24 V
Puissance
(W)
Longueur
(m)
Type (Ω/
km)
E.L.
(W/m)
L.F.
(mm2)
Rèf.
50
2,6
R 4432
19
2,5
PR0LF00050
…
…
…
…
…
…
300
19,2
R 100
16
2,5
PR0LF00300
Gamme de 8 puissances disponibles en 230 V
Puissance
(W)
Longueur
(m)
Type (Ω/
km)
E.L.
(W/m)
L.F.
(mm2)
Rèf.
450
25
R 4432
18
2,5
PR0LF00450
…
…
…
…
…
…
3250
162
R 100
20
2,5
PR0LF03250
Le Coldtherm et l’Agritherm de Danfoss répondent à
la demande des horticulteurs qui doivent faire face
à la raréfaction du fumier et à l’extension des cultures sous
serre. En chauffant dès le début du printemps, la végétation
grandit plus tôt et la récolte dure plus longtemps.
Concernant les élevages, la mise hors-gel des étables
augmente le bien-être des animaux et diminue les risques
de maladie. Les solutions Danfoss permettent aussi une
économie d’énergie en ne chauffant qu’au ras du sol.
Applications :
Agritherm 12 W/m
Gamme de 8 puissances disponibles en 230 V
Puissance
(W)
Longueur
(m)
Type (Ω/
km)
E.L.
(W/m)
L.F.
(mm²)
Rèf.
375
32
R 4432
12
2,5
AG2LF00375
…
…
…
…
…
…
2500
212
R 100
12
2,5
AG2LF02500
t Mises hors-gel de cultures
t Forçage de semis
t Mises hors-gel des salles
de traite et des étables
Solutions Danfoss
l
l
Agritherm
Coldtherm
Régulation
t Devireg 330
t Devireg 610
Toute une gamme d’accessoires est disponible pour la mise
en œuvre des câbles Protherm 20 W/m et Agritherm 7,5 W/m
23
Services
et accompagnement
pré-études, devis…
Ces pré-études seront à confirmer
par une étude thermique.
Deux solutions pour vos études
et vos plans de pose :
Par email : [email protected]
Par fax : 02 99 82 78 34
Pour vos commandes :
Par fax : 01 30 62 50 08
Et une ligne pour l’assistance technique :
0 892 700 560 (0,34€/min)
24
… plans de pose
et assistance
« premier chantier »
Formulaire de demande de chiffrage PRE
25
Glossaire
Bande périphérique
Pas de pose ou de tramage
Relevé en matériau résilient d’au moins 5 mm
d’épaisseur placé entre l’ouvrage de recouvrement et les parois verticales (murs, cloisons) ainsi
qu’autour des poteaux.
Distance entre deux spires consécutives du câble
chauffant, exprimée en mètres.
Câble chauffant
Câble biconducteur à une ou deux âmes résistantes avec revêtement métallique, destiné à produire
de la chaleur par effet joule.
Puissance assignée (ou puissance nominale)
Puissance attribuée à l’élément chauffant par
le fabricant. Elle est exprimée en watts (W).
Puissance linéique
Puissance délivrée par 1 m de câble chauffant,
exprimée en watts par mètre (W/m).
Couronne
Élément chauffant livré en bobine avec ses accessoires de fixation.
Élément chauffant
Élément composé d’un câble, de ses jonctions et
de ses liaisons froides.
Puissance surfacique
Puissance exprimée en W/m² définie par le quotient de la puissance linéique du câble chauffant
(exprimée en W/m) par le pas de pose de celui-ci
exprimé en m.
Surface équipable
Joints de dilatation
Les joints de dilatation servent à compenser les
variations dimensionnelles des supports dues
essentiellement aux variations de température.
Ils doivent être repris dans toute l’épaisseur de
l’ouvrage de recouvrement.
Joint de fractionnement
Joint où une seule partie de l’épaisseur de l’ouvrage
de recouvrement est interrompue.
Jonction
Raccordement entre les parties actives du câble
chauffant et la liaison froide. La jonction doit
assurer le même niveau de protection mécanique
et électrique que le câble chauffant.
Laitance de béton
Mélange d’eau, de ciment et de fines particules de
consistance liquide. La laitance remontant à la surface du béton frais donne, après prise, une pellicule
claire et peu résistante.
Liaison froide
Conducteur ou câble servant à relier le câble chauffant au réseau d’alimentation, tel qu’il n’en résulte
pas de dégagement de chaleur appréciable. La
liaison froide doit assurer le même niveau de
protection mécanique et électrique que le câble
chauffant.
Ouvrage de recouvrement
Chape flottante, dalle flottante ou mortier de scellement du carrelage (ou assimilé).
26
C’est la surface de plancher dans laquelle la présence d’éléments chauffants est autorisée. Elle est
obtenue après déduction des zones :
- sur lesquelles reposent des éléments à poste fixe
tels que meubles de cuisine, de salles de bains,
équipement sanitaires ou ménagers, placards
intégrés ou prévus à la construction ;
- de retraits de 0,10 minimum par rapport aux éléments de la construction tel que nu intérieur fini
des murs et cloisons ;
- de retraits de 0,10 minimum par rapport aux
joints de construction des bâtiments ;
- de retraits de 0,20 minimum par rapport au nu
extérieur d’une gaine maçonnée, de la paroi extérieure d’une trémie cloisonnée ou maçonnée,
de la rive d’une trémie simple ;
- de retraits de 0,40 minimum par rapport aux
bords de l’emprise au sol des cheminées à feu
ouvert ou fermé.
Tension assignée (ou tension nominale)
Tension attribuée à l’élément chauffant par le fabricant, exprimée en volts (V).
Trame chauffante
Élément chauffant fixé sur un treillis support avec
un pas de tramage garantissant une puissance
surfacique donnée. La trame est préfabriquée en
usine.
Fiches références
La France est divisée en 8 zones climatiques.
Selon les régions, plus ou moins tempérées, les consommations
d’énergie varient. Aussi chaque construction fait-elle l’objet au préalable
e
d’un bilan réalisé par un bureau d’études thermiques, qui déterminera
la puissance totale à installer pour le chauffage de l’habitation.
Région Est / Arcey
Zone climatique H1b
Maison individuelle
5,16 € TTC
m²/an*
t Surface 102 m²
t Programmation 2 zones (jour/nuit)
t Cumulus 300 l
Région Bretagne / Liffré
Zone climatique H2a
Maison individuelle
4,46 € TTC
m²/an*
t Surface 128 m²
t 2 niveaux
t 3 occupants
t Programmation
t VMC double-flux
t Consommation heures creuses 1603 kWh
t Consommation heures pleines 4222 kWh
Région Pays de Loire /
Saint Sauveur de Landemont
Zone climatique H2b
Maison individuelle
3 € TTC
m²/an*
t Surface habitable 106 m²
t Maison de plain pied
t Tarif EDF : heure creuse 9 kW
t Foyer composé de deux adultes
t Sans appoint d’énergie
t Régulation : gestionnaire d’énergie
t Ventilation type hygro B
t Consommation heures creuses 4593 kWh
t Consommation heures pleines 2488 kWh
Région Centre / Montbrison
Zone climatique H1c
Collectif
t T3 : 81 m²
t 479,15 €TTC
t Consommation 3982 kWh
t T4 : 97 m²
t 493,02 €TTC
t Consommation 4095 kWh
T3
5,95 € TTC
m²/an*
T4
5,03 € TTC
m²/an*
* hors abonnement
À confort égal, le Plancher Rayonnant Électrique permet d’abaisser de 1°C la température
d’une pièce, ce qui correspond à 7 % de consommation d’énergie en moins.
27
