Hottes 2014V0

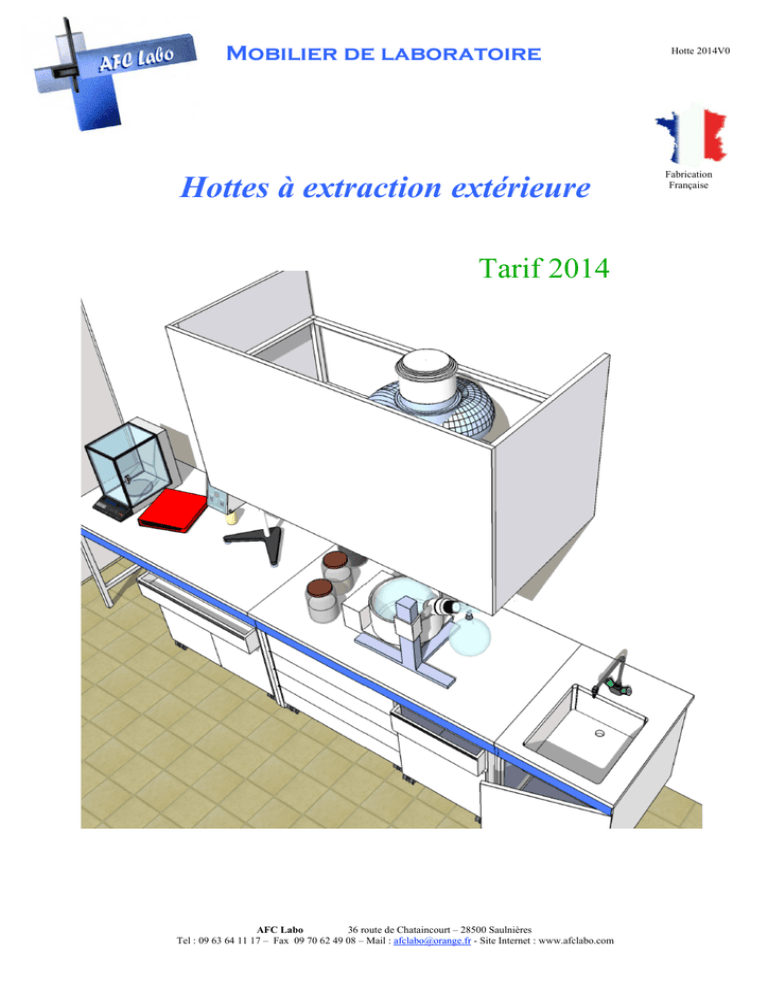

Mobilier de laboratoire Hottes à extraction extérieure Tarif 2014 AFC Labo 36 route de Chataincourt – 28500 Saulnières Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afclabo.com Hotte 2014V0 Fabrication Française Mobilier de laboratoire Hotte 2014V0 Bien choisir … Une hotte d’aspiration : C’est un système permettant d’éliminer les vapeurs en les rejetant à l’extérieur. Une hotte n’a pas de glace frontale (contrairement à une sorbonne) et n’aspire que par le haut. Les hottes sont généralement employées pour l’utilisation de fours, distillateurs ou autres montages ne nécessitant pas de protection spécifique du manipulateur. Selon les anciennes normes : VME des produits utilisés : Supérieur à 400 ppm Une sorbonne : Une sorbonne est équipée d’une glace frontale relevable, d’un registre (au fond) permettant l’aspiration haute et basse des vapeurs. Elle est conçue pour protéger le manipulateur et l’environnement. Il existe 3 grands types de sorbonnes en fonction des applications Selon les anciennes normes : VME des produits utilisés : Comprise entre 1 et 400 ppm Le choix est définitif … Il est matériellement impossible de transformer une hotte en sorbonne. Une hotte ou une sorbonne est un appareil de laboratoire, pas simplement une pièce de mobilier. Son choix doit donc se faire en fonction des applications actuelles du laboratoire mais aussi des développements à venir. La sécurité Une hotte n’est prévue que pour évacuer les vapeurs vers l’extérieur. Une sorbonne doit répondre à des normes bien précises, NF EN 14175 et XPX 15-203. En plus des contraintes écologiques et du respect du voisinage, l’installation d’une sorbonne doit répondre à des normes strictes. - La norme NFX 201, imposait la prise en compte de l’exposition du manipulateur au doses autorisées d’exposition (VME). Aujourd'hui, la protection des personnels est laissée à l'appréciation du chef d'établissement - La norme NF EN 14 175 (norme actuelle), impose les performances de confinement, le maintien de ces performances, les caractéristiques de construction et matériaux, les alarmes, … . AFC Labo 36 route de Chataincourt – 28500 Saulnières Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afclabo.com Mobilier de laboratoire Hotte 2014V0 Hottes à poser sur paillasse Les hottes d‘aspiration sont des postes d’aspiration de classe 1 (ou C), comme défini par la norme NFX 15-210, traitant des rejets dont la VME est supérieure ou égale à 400 ppm. Elles sont utilisées pour la protection lors de manipulations de produits contenant de la vapeur d'eau ou des vapeurs génantes mais non dangereuses. Si la VME des produits traités est comprise entre 1 ppm et 400 ppm, il convient d’utiliser une sorbonne Classe 2, conforme à la norme NF EN 14 175 Caractéristiques communes Ouverture de travail : 600 ou 900 mm Composition : - Hotte ouverte à cotés pleins - A poser sur paillasse - Montants mélaminés hydrofuges - Eclairage intérieur IP65 - Extraction directe par le haut D. 200 mm A compléter par : - - 1 Ventilateur - - 1 Paillasse, profondeur 750 mm sans dosseret Les hottes sont fournies démontées. Nous pouvons vous proposer un forfait de pose et raccordement Dimensions externes (LxPxH) Hauteur 1830 mm 1200 x 770 x 1830 mm 1500 x 770 x 1830 mm Hauteur 1520 mm 1200 x 770 x 1520 mm 1500 x 770 x 1520 mm Dimensions utiles (LxPxH) Référence PV HT 1156 x 650 x 1350 mm 1456 x 650 x 1350 mm 8772 8782 618 634 1156 x 650 x 1050 mm 1456 x 650 x 1050 mm 8672 8682 608 624 Attention : Hauteur minimale sous plafond 2,5 m pour les hottes de H. 1500 et 2,8 m pour les H 1800 AFC Labo 36 route de Chataincourt – 28500 Saulnières Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afclabo.com Mobilier de laboratoire Hotte 2014V0 Hottes suspendues Caractéristiques communes Composition : - Hotte ouverte - A poser au dessus d’une paillasse (à env. 80 cm) - Panneaux mélaminés hydrofuges sur cadre métallique - Extraction directe par le haut - Eclairage intérieur IP65 A compléter par : - 1 ventilateur -- Paillasse, profondeur 750 mm sans dosseret (Voir ci-dessous) Les hottes sont fournies démontées. Nous pouvons vous proposer un forfait de pose et raccordement Vue sans habillage Référence HS120 HS150 HS180 Dimensions hors tout (L L x P x H) 1200 x 750 x 850 mm 1500 x 750 x 850 mm 1800 x 750 x 850 mm PV HT 1 515 1 572 1 620 Ces hottes suspendues doivent être fixées à un mur solide ou, si nécessaire, au plafond du local par tiges filetées Hauteur maximum au dessus de la paillasse :900 mm Cadre métallique Eclairage Panneaux mélaminés Paillasses sèches nue, piétement de 750 mm Plan de travail profondeur 750 mm, piétement affleurant à l’avant et à l’arrière Dimensions hors tout 600 x 750 900 x 750 1200 x 750 1500x 750 1800 x 750 Glace PV émaillée HT 8650 402 8660 478 8666 494 8685 558 8696 753 Stratifié PV HT 8653 8663 8675 8683 8697 319 353 397 431 503 déflecteur d’ait Résine PV HT Grès étiré synthétique 8656 337 8657 8667 388 8668 8678 450 8669 8688 505 8679 8699 597 8308 PV HT 444 543 650 743 896 Autres paillasses, voir notre catalogue – Mobilier de laboratoire AFC Labo 36 route de Chataincourt – 28500 Saulnières Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afclabo.com Mobilier de laboratoire Hotte 2014V0 Le choix du ventilateur … La meilleure solution, lorsque ceci est possible, est d’équiper la hotte d’un ventilateur en parcours. Cette pratique garantie une dépression dans les gaines d’évacuation. . Si le ventilateur est en caisson (surpression dans les gaines), une rupture de canalisation provoque une fuite vers l’extérieur des produits toxiques aspirés. Cette fuite peut être préjudiciable si la gaine concernée traverse d’autres locaux de travail ou d’habitation. Gaine en surpression Gaine en dépression Ventilateur en caisson Ventilateur en parcours Ils sont de type centrifuge .Ils poussent l’air dans la gaine d’évacuation (surpression). Ces ventilateurs sont étanches aux gaz et peuvent être utilisés en parcours, en milieux clos AFC Labo 36 route de Chataincourt – 28500 Saulnières Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afclabo.com Mobilier de laboratoire Hotte 2014V0 Compensation d’air Une hotte ne doit pas être installée avant une étude des dispositions de compensation d’air du laboratoire. Cette compensation est nécessaire pour remplacer l’air extrait par la ou les hottes en fonctionnement. La compensation d’air moyenne doit être supérieure à 90% du volume aspiré. Les ventilateurs (Marque SEAT ou équivalents) Fourni en standard avec variateur de fréquence manuel Ventilateur centrifuge Seat 25 Vitesse : 1500 t/min Puissance : 0,37 kW / 220V tri Débit : 1000 m3/h Dépression : 380 Pa A installer en caisson (intégré dans la hotte) Entrée/Sortie : D 200 mm Référence 5024/2 5511 Modèle Ventilateur SEAT 25, à installer en caisson, avec colerette d'adatation en caisson D. 200 mm Gaine souple et 2 colliers D.200 mm, longueur 1 mètre PV HT 1 205 74 Montage en parcours ou terrasse Entrée/Sortie : Seat 25 : D 200 mm / Seat 20 : D 160 mm Référence 5045/2 5511 Modèle Ventilateur SEAT 25, à installer en parcours ou terrasse, fourni avec chaise et commutateur de proximité Gaine souple et 2 colliers D.200 mm, longueur 1 mètre PV HT 1 432 74 AFC Labo 36 route de Chataincourt – 28500 Saulnières Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afclabo.com Mobilier de laboratoire Hotte 2014V0 Gaines et accessoires Volet de réglage PVC Référence Désignation 9685538 Volet de réglage diamètre 200 mm 9685539 Volet de réglage diamètre 250 mm PV HT 120 135 Clapets anti retour PVC Référence 9685606 9685607 Désignation Clapet anti-retour diamètre 200 mm Clapet anti-retour diamètre 250 mm PV HT 207 234 Gaines rigides et souples PVC Référence 5524 2685525 Tube rigide mL PV HT Diamètre 200 32 Diamètre 250 34 Référence 9685521 9685522 Gaine souple mL Diamètre 200 Diamètre 250 Référence 5542 2685543 Désignation Coude 90° diamètre 200 mm Coude 90° diamètre 250 mm PV HT 74 77 Désignation Réducteur FF 200/160 Réducteur FF 250/200 PV HT 98 111 Coudes PVC Réducteurs PVC Référence 9685562 9685549 Manchon de raccordement PVC Référence 9685561 9685563 Désignation Manchon FF diamètre 200 mm Manchon FF diamètre 250 mm PV HT 17 27 Désignation Collier mural pour tube de 200 mm Collier mural pour tube de 250 mm PV HT 16 18 Colliers muraux PVC Référence 2685527 2685529 Colliers Monofilux (pour raccords gaines souple sur gaine rigide) Référence 5547 2685548 Désignation Collier Monofilux pour tube de 200 mm Collier Monofilux pour tube de 250 mm PV HT 16 18 Diffuseurs PP (grille anti volatiles) Référence Désignation 9685535 Diffuseur PP diamètre 160 mm 9685536 Diffuseur PP diamètre 200 mm 9685622 Diffuseur PP diamètre 250 mm PV HT 99 146 161 AFC Labo 36 route de Chataincourt – 28500 Saulnières Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afclabo.com PV HT 32 34
