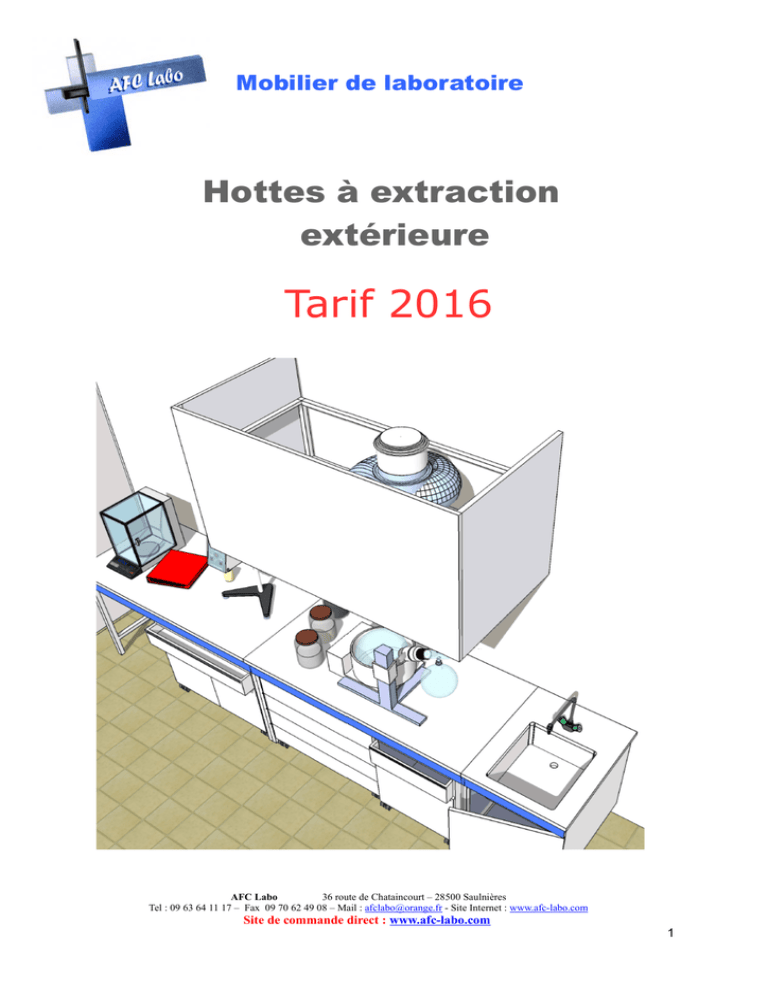

Hotte EL 2016 V1

Mobilier de laboratoire
Hottes à extraction
extérieure
Tarif 2016
AFC Labo
36 route de Chataincourt – 28500 Saulnières
Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afc-labo.com
Site de commande direct : www.afc-labo.com
1
Mobilier de laboratoire
Bien choisir son équipement
Une hotte d’aspiration :
C’est un système permettant d’éliminer les vapeurs en les rejetant à l’extérieur. Une hotte
n’a pas de glace frontale (contrairement à une sorbonne) et n’aspire que par le haut. Les
hottes sont généralement employées pour l’utilisation de fours, distillateurs ou autres
montages ne nécessitant pas de protection spécifique du manipulateur.
Selon les anciennes normes :
VME des produits utilisés : Supérieur à 400 ppm
Les hottes d‘aspiration sont des postes d’aspiration de classe 1 (ou C), comme défini par la
norme NFX 15-210, traitant des rejets dont la VME est supérieure ou égale à 400 ppm. Elles
sont utilisées pour la protection lors de manipulations de produits contenant de la vapeur
d'eau ou des vapeurs génantes mais non dangereuses.
Si la VME des produits traités est comprise entre 1 ppm et 400 ppm, il convient
d’utiliser une sorbonne Classe 2, conforme à la norme NF EN 14 175
La sécurité
Une hotte n’est prévue que pour évacuer les vapeurs vers l’extérieur. Une sorbonne
doit répondre à des normes bien précises, NF EN 14175 et XPX 15-203.
En plus des contraintes écologiques et du respect du voisinage, l’installation d’une sorbonne
doit répondre à des normes strictes.
-
La norme NFX 201, imposait la prise en compte de l’exposition du manipulateur au
doses autorisées d’exposition (VME). Aujourd'hui, la protection des personnels est
laissée à l'appréciation du chef d'établissement
-
La norme NF EN 14 175 (norme actuelle), impose les performances de confinement, le
maintien de ces performances, les caractéristiques de construction et matériaux, les
alarmes, … .
AFC Labo
36 route de Chataincourt – 28500 Saulnières
Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afc-labo.com
Site de commande direct : www.afc-labo.com
2
Mobilier de laboratoire
1
Hottes à poser sur paillasse
2
Composition
1
Les hottes à poser sur paillasses se composent de 3
éléments, à commander séparément :
1/ La hotte elle même
2/ le ventilateur
3/ la paillasse support
3
Caisson supérieur
Caractéristiques communes
Ouverture de travail : 750 ou 900 mm
Composition :
- Hotte ouverte à cotés pleins
- A poser sur paillasse
- Montants mélaminés hydrofuges
- Eclairage intérieur IP65
- Extraction directe par le haut D. 200 mm
éclairage
Montant latéral
Plaque de répartition
d'aspiration
aspiration
AFC Labo
36 route de Chataincourt – 28500 Saulnières
Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afc-labo.com
Site de commande direct : www.afc-labo.com
3
Mobilier de laboratoire
Hottes hauteur 1550 mm
Ces hottes, posée sur une paillasse standard (H. 900 mm x P. 750 mm), nécessitent
une hauteur sous plafond minimum de 2,50 m
Ouverture frontale utile : 750 mm
Référence
8672
8682
Dimensions extérieures
(L x P x H mm)
1200 x 750 x 1550
1500 x 750 x 1550
Dimensions interieures
(L x P x H mm)
1156 x 700 x 970
1456 x 700 x 970
PV HT
625,00
642,00
A compléter par un ventilateur et une paillasse
Hottes hauteur 1850 mm
Ces hottes, posée sur une paillasse standard (H. 900 mm x P. 750 mm), nécessitent
une hauteur sous plafond minimum de 2,80 m
Ouverture frontale utile : 900 mm
Référence
8672
8682
Dimensions extérieures
(L x P x H mm)
1200 x 750 x 1850
1500 x 750 x 1850
Dimensions interieures
(L x P x H mm)
1156 x 700 x 1270
1456 x 700 x 1270
PV HT
625,00
642,00
A compléter par un ventilateur et une paillasse
Matériel livré démonté avec schéma de montage et visserie
AFC Labo
36 route de Chataincourt – 28500 Saulnières
Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afc-labo.com
Site de commande direct : www.afc-labo.com
4
Mobilier de laboratoire
2
Hottes suspendues
Habillage latéral
Caisson supérieur
Panneau de façade
Cadre métallique support
plafond
Eclairage
Vue depuis l'arrière
Déflecteur d'air
Ces hottes sont à fixer au mur, par l'intermédiaire du cadre métallique, au dessus d'un poste
de travail. Elles sont à compléter par un ventilateur ou à raccorder sur une ventilation
centralisée de puissance suffisante.
Préconisation de
montage
AFC Labo
36 route de Chataincourt – 28500 Saulnières
Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afc-labo.com
Site de commande direct : www.afc-labo.com
5
Mobilier de laboratoire
Caractéristiques communes
Composition :
- Hotte ouverte
- A poser au dessus d’une paillasse (à env. 80 cm)
- Panneaux mélaminés hydrofuges sur cadre métallique
- Extraction directe par le haut
- Eclairage intérieur IP65
Référence
9648757
9648758
9648759
Dimensions extérieures (L x P x H mm)
1200 x 750 x 850 mm
1500 x 750 x 850 mm
1800 x 750 x 850 mm
PV HT
1 305,00
1 383,00
1 472,00
A compléter par un ventilateur et une paillasse
Matériel livré démonté avec schéma de montage et visserie
3
Ventilation
La meilleure solution, lorsque celle-ci est possible, est d’équiper la hotte d’un ventilateur en
parcours. Cette pratique garantie une dépression dans les gaines d’évacuation. . Si le
ventilateur est en caisson (surpression dans les gaines), une rupture de canalisation
provoque une fuite vers l’extérieur des produits toxiques aspirés. Cette fuite peut être
préjudiciable si la gaine concernée traverse d’autres locaux de travail ou d’habitation.
Ventilateur en
caisson
Gaine en surpression
Ventilateur en
parcours
Gaine en dépression
AFC Labo
36 route de Chataincourt – 28500 Saulnières
Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afc-labo.com
Site de commande direct : www.afc-labo.com
6
Mobilier de laboratoire
Ils sont de type centrifuge. Ils poussent l’air dans la gaine d’évacuation (surpression).
Ces ventilateurs sont étanches aux gaz et peuvent être utilisés en parcours, en milieux clos.
Repère
Dim mm
A
B
ᴓD
E
F
G
H
I
L
N
P
Q
R
183
228
200
180
170
80
465
310
190
252
110
140
282
Caractéristiques techniques
Turbine à réaction haut rendement
Corps polyéthylène, turbine polypropylène, visserie inox
Moteur à entrainement direct, protection IP 55, variable en fréquence
Vitesse : 2820 t/min
Puissance : 0,25 kW / 220V tri / 0,86A
Débit : 1000 m3/h
Dépression : 520 Pa
Diamètre E/S : 200 mm
Les ventilateurs sont fournis avec un variateur de fréquence, à alimenter en 220V
monophasé. C'est ce variateur qui se charge de transformer le courant en 220 V
triphasé pour l'alimentation du ventilateur.
Montage intérieur
Référence
5024/2
5511
Descriptif
Ventilateur centrifuge, à installer en caisson ou en
parcours à l'intérieur.
Kit de raccordement avec 1 mL de gaine souple D.
200 mm et 2 colliers
PV HT
1 250,00
77,00
Montage extérieur
Référence
5045/2
Descriptif
Ventilateur centrifuge, à installer en parcours à
l'extérieur. Fourni avec protection de moteur
PV HT
1 518,00
AFC Labo
36 route de Chataincourt – 28500 Saulnières
Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afc-labo.com
Site de commande direct : www.afc-labo.com
7
Mobilier de laboratoire
4
Elèments de canalisation
Ces éléments ne sont vendus qu'avec nos hottes et sorbonnes
Volet de réglage PVC
Référence
9685538
9685539
Descriptif
Volet de réglage Diamètre 200 mm
Volet de réglage Diamètre 250 mm
PV HT
105,00
115,00
Clapets anti retour PVC (montage vertical uniquement)
Référence
9685606
9685607
Descriptif
Clapet anti retour Diamètre 200 mm
Clapet anti retour Diamètre 250 mm
PV HT
283,00
315,00
Descriptif
Tube rigide PVC Diamètre 200 mm
Tube rigide PVC Diamètre 250 mm
PV HT
33,00
34,00
Descriptif
Tube souple PVC Diamètre 200 mm
Tube souple PVC Diamètre 250 mm
PV HT
32,00
52,00
Gaines rigides PVC
Référence
5524
2685525
Gaines souple PVC
Référence
9685521
2685522
Coudes PVC
Référence
5542
2685543
Descriptif
Coude 90° Diamètre 200 mm
Coude 90° Diamètre 250 mm
PV HT
76,00
79,00
Référence
9685562
5526
Descriptif
Réducteur FF 200/160
Réducteur FF 250/200
PV HT
98,00
111,00
Réducteurs PVC
AFC Labo
36 route de Chataincourt – 28500 Saulnières
Tel : 09 63 64 11 17 – Fax 09 70 62 49 08 – Mail : [email protected] - Site Internet : www.afc-labo.com
Site de commande direct : www.afc-labo.com
8
Mobilier de laboratoire
Manchons de raccordement PVC
Référence
9685561
9685563
Descriptif
Manchon FF Diamètre 200 mm
Manchon FF Diamètre 250 mm
PV HT
21,00
26,00
Descriptif
Collier mural pour tube PVC Diamètre 200 mm
Collier mural pour tube PVC Diamètre 250 mm
PV HT
16,00
18,00
Colliers muraux PVC
Référence
2685527
2685529
Colliers monofil (pour raccords de gaines)
Référence
5547
2685548
Descriptif
Collier monofilux pour tube Diamètre 200 mm
Collier monofilux pour tube Diamètre 250 mm
PV HT
4,00
18,00
Diffuseurs polypropylène (grille antivolatiles)
Référence
9685536
9685622
Descriptif
Diffuseur PP pour diamètre 200 mm
Diffuseur PP pour diamètre 250 mm
PV HT
112,00
191,00
