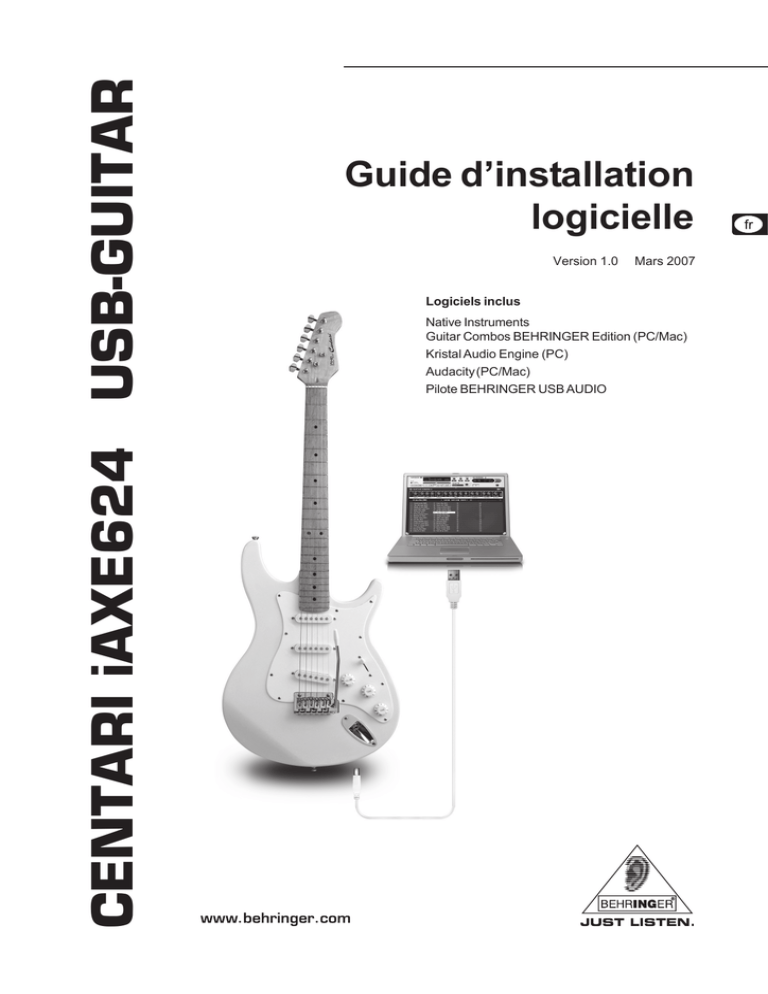

CENTARI iAXE624 USB-GUITAR

CENTARI iAXE624 USB-GUITAR
Guide d’installation
logicielle
Version 1.0
Mars 2007
Logiciels inclus
Native Instruments
Guitar Combos BEHRINGER Edition (PC/Mac)
Kristal Audio Engine (PC)
Audacity (PC/Mac)
Pilote BEHRINGER USB AUDIO
CENTARI iAXE624 USB-GUITAR
1 INTRODUCTION
1.1 Logiciels fournis
Ton iAXE624 est fournie avec un ensemble complet de logiciels
pour que tu puisses commencer à jouer immédiatement. Les
logiciels fournis sont les suivants :
V Native Instruments « Guitar Combos BEHRINGER Edition »
– 3 combos différents (PC/Mac)
V KRISTAL Audio Engine (PC)
V Audacity (PC/Mac)
V Pilote USB AUDIO BEHRINGER (PC)
Une fois installé, « Guitar Combos » te fournira trois simulations
d’ampli différentes pendant 30 jours. Ensuite, tu devras choisir
l’une d’elles et l’enregistrer sur le site de Native Instruments à la
page spéciale:
www.native-instruments.com/comboshop.info.
Tu y trouveras une description récapitulative des trois
modélisations de combo. La partie supérieure de la page décrit
également pas à pas comment acheter ou enregistrer ta version
du logiciel (voir Fig. 1.1). Si tu choisis le Combo 1, clique simplement
sur « Order GUITAR COMBO I ... » et suis les instructions de la
boutique en ligne NI-Behringer ou du panier (« Shopping Bag »).
Tu vas découvrir les fantastiques « Guitar Combos » de Native
Instruments dont tu trouveras les fichiers d’installation et d’aide
sur le CD fourni.
Le logiciel « Guitar Combos » de Native Instruments affiche une
sonorité exceptionnelle, une polyvalence maximale et une
jouabilité irréprochable.
Combos traditionnels
GUITAR COMBOS émule trois amplis guitare traditionnels en
utilisant l’exceptionnelle technologie qui a fait le succès de GUITAR
RIG. Ces simulations de combos à lampes possèdent un son
authentique, chaud et dynamique qui garantit une réponse
absolument naturelle. Les presets incluses fournissent un rapide
aperçu de l’incroyable musicalité de ces amplis.
Son professionnel
GUITAR COMBOS utilise la technologie à modélisation de GUITAR
RIG qui garantit des résultats sonores exceptionnels et fait de lui
l’outil idéal des guitaristes peu habitués aux logiciels musicaux
professionnels. Avec GUITAR COMBOS, un ordinateur, une carte
son et une guitare suffisent pour obtenir un son professionnel !
Fig. 1.1 : Page d’accueil de la boutique « NI-Behringer »
L’illustration 1.2. montre la deuxième étape de l’enregistrement
en ligne « 2. Product Details ». La procédure d’achat ou
d’enregistrement est alors quasiment terminée.
Tous les sons !
Le modèle GUITAR COMBO I (AC Box Combo) simule l’ampli
légendaire qui a révolutionné la pop britannique grâce à un
caractère particulier et marquant pour les sons clairs ou saturés.
Le modèle GUITAR COMBO II (Twang Combo) est idéal pour le
blues. Il produit des sons clair et crunch chaleureux et aisément
reconnaissables qui ont contribué au succès de nombreux tubes
pendant plusieurs décennies. Le modèle GUITAR COMBO III (Plexi
Combo) recrée le son des célèbres amplis à lampes utilisés par
les meilleurs guitaristes rock des années 60 et 70. la réponse
très typée peut être tour-à-tour tranchante ou chaleureuse.
Caractéristiques
V Basé sur les émulations d’ampli, de baffles et d’effets du
célèbre logiciel GUITAR RIG maintes fois primé
V Trois combos uniques au son et au design particuliers
V Utilisation intuitive et incroyablement simple
V Performances et sons professionnels exceptionnels
V Accordeur, noise gate et limiteur dans chaque combo
V Divers effets dans chaque combo (prè ou post-ampli)
V « Platine cassette » intégrée pour lire un enregistrement
témoin et contrôler un métronome
V Presets d’usine incluses et sauvegarde possible de
presets personnelles
V Contrôle MIDI total (entre autres par fonction MIDI Learn)
_
Fig. 1.2 : Point 2 du menu « 2. Product Details »
dans la boutique en ligne NI-Behringer
CENTARI iAXE624 USB-GUITAR
1.2 Configuration minimale requise
1.3 Pilotes et latence
Ton ordinateur doit posséder un connecteur USB libre pour
permettre le câblage de ta guitare USB iAXE624.
Un pilote est une interface qui permet la communication entre un
logiciel (application audio) et un périphérique (ton iAXE624). Sur
PC, plusieurs types de pilote pour interface audio se sont imposés
ces dernières années. Cependant, certains ne permettent pas
l’enregistrement et la lecture simultanés ni l’utilisation de plugins
du fait de leur latence trop élevée et de leurs performances
insuffisantes pour une interface audio professionnelle.
L’iAXE624 est compatible PC et Mac. Aucun pilote et
aucune installation ne sont nécessaires au
fonctionnement correct de ta guitare. L’iAXE624 est
automatiquement reconnue comme périphérique
USB audio dès qu’elle est raccordée à l’ordinateur.
Avant d’utiliser le pilote et les logiciels fournis,
vérifie que ton ordinateur possède la configuration
minimale requise par chaque application.
Pour jouer ton iAXE624 en temps réel avec un ordinateur, par
exemple pour t’enregistrer ou utiliser « Guitar Combos » de Native
Instruments, nous te recommandons très vivement d’installer
le pilote USB Audio fourni afin de bénéficier d’une latence aussi
courte que possible (voir chapitre 1.3).
Pour faire tourner le logiciel fourni, ton ordinateur doit posséder
la configuration minimale suivante :
Système d'exploitation
Processeur
Mémoire
Windows XP
Mac OS X v10.3.x
Pentium 700 MHz
Athlon XP 1.33 GHz
G4 733 MHz
256 MB
512 MB
Pour les applications Windows standard, tu n’as pas besoin de
te demander quel pilote est utilisé par le système d’exploitation. Il
te suffit d’ouvrir le « Panneau de configuration » et de sélectionner
le périphérique de lecture correct.
Assure-toi que le pilote ASIO est sélectionné avant d’enregistrer
ou de produire de la musique avec ton ordinateur grâce à un
séquenceur logiciel (Cubase, Live, Logic, Tracktion, etc.). Ce
type de pilote permet l’exploitation optimale des performances du
périphérique. Le pilote « USB-Audio-Driver » fourni est
actuellement l’un des pilotes ASIO les plus rapides du marché.
En règle général, tu devras sélectionner le pilote utilisé pour les
entrées et sorties audio directement dans les Préférences du
logiciel que tu utilises. Au besoin, consulte la documentation du
programme. Le Panneau de contrôle du pilote te permet quant à
lui de déterminer la latence. Plus la valeur choisie est faible, plus
la latence est courte. Cependant, tu devras augmenter la latence
si des artefacts apparaissent dans le signal audio.
La chose est plus simple sur Mac : le système d’exploitation Mac
OS X ne connaît qu’un type de pilote nommé CoreAudio. Inutile
donc de savoir quel pilote utiliser pour chaque application.
_
CENTARI iAXE624 USB-GUITAR
2 WINDOWS XP
2.1 GUIDE D’INSTALLATION POUR DEBUTANT OU LA PREMIERE SESSION
1
Allume l’ordinateur.
2
Introduis le CDROM dans le lecteur de CDROM de l’ordinateur.
3
Branche le câble USB à l’ordinateur et à la guitare USB iAXE624 BEHRINGER.
4
Laisse le système d’exploitation WINDOWS XP installer automatiquement les pilotes natifs qu’il possède (4x).
5
Débranche le câble USB de la guitare.
6
Cherche et ouvre le répertoire « Driver » du CDROM.
7
Double-clique sur le fichier « Setup.exe » et suis les instructions à l’écran.
8
Débranche / rebranche le câble USB à la guitare lorsque cela te sera demandé.
9
Installe le logiciel du répertoire « NI Guitar Combos » en double-cliquant sur le fichier « Guitar Combos Behringer Edition
Setup.exe ».
10 Une fois le logiciel installé, ouvre l’un des Combos.
11 Dans la fenêtre « Audio Setup » (file > Audio + MIDI settings), réalise les réglages suivants :
> Interface = ASIO
> Sample Rate = 44100
> Output Device = BEHRINGER USB AUDIO
> OK
12 Ferme la fenêtre « Audio Setup » puis branche un câble USB et un casque à ton iAXE624 BEHRINGER. Tu peux maintenant
commencer à jouer.
2.2 INSTALLATION DU PILOTE ET DU LOGICIEL
PILOTE USB-AUDIO BEHRINGER
Pour installer le pilote, procède de la façon suivante :
1
Double-clique sur le fichier « Setup » situé dans le
répertoire « Driver » du CD fourni.
2
Suis les indications qui s’affichent à l’écran.
3
Raccorde ta guitare à l’ordinateur puis débranche-la au
moment où cela t’est demandé.
NATIVE INSTRUMENTS « GUITAR COMBOS »
Installation du logiciel :
1
Les fichiers d’installation se trouvent dans le sousrépertoire « Guitar Combos Behringer Edition Setup.exe »
du répertoire consacré à chaque système d’exploitation.
2
Suis les informations qui s’affichent à l’écran.
3
Démarre l’application une fois l’installation terminée.
4
Clique sur « TRY » (tester) lorsque l’application te
réclame le numéro d’enregistrement.
_
Tu es maintenant prêt à jouer ta guitare USB iAXE624 avec les
Combos virtuels.
CENTARI iAXE624 USB-GUITAR
CONFIGURATION AUDIO
Ouvre l’un des Combos. Dans la fenêtre Audio Setup, clique sur l’onglet SoundCard et sélectionne BEHRINGER USB AUDIO dans
la rubrique Output Device. Clique ensuite sur le bouton ASIO Config pour accéder au panneau de contrôle et régler la latence si elle
excède 16 ms.
Onglet USB :
V La mention BEHRINGER USB AUDIO doit être
sélectionnée dans la rubrique Device.
V La rubrique Output/Input Channels doit être 1+2.
V La Résolution est fixe (16 bits).
Onglet ASIO :
V Dans la rubrique « Application priority », sélectionne la
mention « Above Normal » tant que le système ne
rencontre aucun problème de stabilité.
V Règle System performance sur High-speed ou Rapid
pour bénéficier d’une latence réduite, et sur Fast si des
artefacts sonores apparaissent.
2.3 SOLUTIONS DES EVENTUELS PROBLEMES AVEC L’IAXE624
Le codec AUDIO USB n’est pas reconnu par Windows. Le
gestionnaire de périphériques de Windows ne détecte
aucun « Périphérique USB AUDIO ».
Dans le panneau de contrôle « ASIO-USB Control Panel
2.7.8 », la mention « BEHRINGER USB AUDIO » n’apparaît
pas à la rubrique « Device ».
V Vérifie la liaison USB ; si possible, essaie un autre
câble USB ou un autre port USB .
V Vérifie la liaison USB ; si possible, essaie un autre
câble USB ou un autre port USB.
V Branche ton iAXE624 directement à l’ordinateur sans
passer par un hub USB.
V Branche ton iAXE624 directement à l’ordinateur sans
passer par un hub USB.
V Vérifie que le port USB utilisé fonctionne (marche-til avec un appareil photo, une imprimante, etc. ?).
V Ferme l’application, double-clique à nouveau sur le
fichier « setup.exe » du répertoire « Driver » du
CDROM (pilote ASIO) et réessaie.
V Si nécessaire, vérifie que les ports USB sont bien
activés dans le BIOS de l’ordinateur.
Latence trop longue.
Installation incomplète du pilote pour Windows (Error
code 10 ou 39, etc.).
V Réduis le réglage de latence.
V Vérifie la liaison USB ; si possible, essaie un autre
câble USB ou un autre port USB.
V Ouvre le panneau de contrôle « ASIO-USB Control
Panel 2.7.8 » à partir de ton logiciel audio (fonction
généralement nommée « Configuration ASIO »).
V Branche ton iAXE624 directement à l’ordinateur sans
passer par un hub USB.
V Clique sur l’onglet « USB » et sélectionne la mention
« BEHRINGER USB AUDIO » de la rubrique « Device ».
V Si possible, essaie d’installer la guitare sur un autre
ordinateur.
V Clique sur l’onglet « ASIO » et sélectionne la mention
« rapid » ou « highspeed » dans la rubrique « System
Performance » puis clique sur le bouton « Close ».
L’installation du pilote USB AUDIO BEHRINGER a échoué
en causant l’erreur « 0x0006 ».
V Vérifie la liaison USB ; si possible, essaie un autre
câble USB ou un autre port USB.
Bruit/décrochages à l’enregistrement (latence trop courte).
V Augmente le réglage de latence.
V Voir points 2 à 4 du paragraphe « Latence trop longue ».
V Ferme l’application puis double-clique à nouveau sur
le fichier « setup.exe » du répertoire « Driver » du
CDROM.
V Sélectionne la mention « normal » dans la rubrique
« System Performance » puis clique sur « Close ».
V Télécharge la dernière mise à jour du pilote ASIO sur
le site www.behringer.com.
Consulte le site http://www.musicXP.net/tuning_tips.php
pour en savoir plus concernant l’optimisation de Windows
XP pour les applications audionumériques.
_
CENTARI iAXE624 USB-GUITAR
3 MACINTOSH OS X
3.1 GUIDE D’INSTALLATION POUR DEBUTANT OU LA PREMIERE SESSION
1
Allume le Mac.
2
Si tu ne l’as pas encore fait, déplace le répertoire Audio MIDI Setup de « disque dur > Applications > Utilitaires » vers le
Dock (par tirer-déposer).
3
Introduis le CDROM dans le lecteur de CDROM du Mac.
4
Branche le câble USB au Mac et à la guitare USB iAXE624 BEHRINGER.
5
Ouvre le répertoire NI Guitar Combos.
6
Lance le fichier d’installation Guitar Combos Installer.
7
Sélectionne l’un des combos de NI Guitar Combos et ouvre-le.
8
Dans la rubrique Preferences, appelle la fenêtre Audio Setup (le nom du périphérique dépend de la version du système
d’exploitation).
OS 10.3 et antérieur
OS 10.4 et postérieur
> Interface = CoreAudio
> Sample Rate = 44100
> Output Device = USB AUDIO CODEC
> OK
> Interface = CoreAudio
> Sample Rate = 44100
> Output Device = BEHRINGER USB Audio
> OK
10 Ouvre la fenêtre de Configuration audio MIDI à partir du Dock.
11 Réalise les réglages comme indiqué ci-dessous :
> « Configuration audio et MIDI »
> Champ « Sortie audio » :
> Format = 44100,0 Hz et 2ch-16bit
12 Ferme la fenêtre de Configuration audio MIDI puis branche le câble USB et un casque à ton iAXE624 BEHRINGER. Tu peux
maintenant commencer à jouer.
_
CENTARI iAXE624 USB-GUITAR
3.2 SOLUTIONS DES EVENTUELS PROBLEMES AVEC L’IAXE624
Mauvaise qualité sonore avec le logiciel « NI Guitar
Combo BEHRINGER Edition » (bruit résiduel, distorsion).
Latence trop longue.
V Ouvre le menu « Preferences », démarre le panneau
de contrôle audio « Audio Setup » et réduis le réglage
de latence.
V Ouvre la fenêtre de « Configuration audio et MIDI » à
partir du Dock.
V Réalise les réglages suivants :
Bruit/décrochages à l’enregistrement (latence trop courte).
> « Configuration audio et MIDI »
> Champ « Sortie audio » :
> Format = 44100,0 Hz et 2ch-16bit
V Ouvre le menu « Preferences », démarre le panneau
de contrôle audio « Audio Setup » et augmente le
réglage de latence.
4 LOGICIEL
S KRISTAL ET AUDACITY : SEQUENCEUR
LOGICIELS
MUSICAL 16 PISTES ET ÉDITEUR AUDIO
LOGICIEL AUDACITY (MAC)
LOGICIEL AUDACITY (PC)
Audacity est un logiciel gratuit pour l’enregistrement et le traitement
audio.
Audacity est un logiciel gratuit pour l’enregistrement et le traitement
audio.
Installation du logiciel :
Installation du logiciel :
1
Double-clique sur le fichier Audacity-macosx-1.2.3 du
sous-répertoire Audacity Software dans le répertoire
correspondant au système d’exploitation de ton
ordinateur.
1
Double-clique sur le fichier Audacity-win-1.2.3.exe du
sous-répertoire Audacity Software dans le répertoire
correspondant au système d’exploitation de ton
ordinateur.
2
Suis les instructions qui s’affichent à l’écran.
2
Suis les instructions qui s’affichent à l’écran.
3
Démarre
l’application
File>Preferences.
3
Démarre l’application et ouvre le menu File > Preferences.
4
4
Dans la rubrique Playback et Recording Devices,
sélectionne la mention USB Audio CODEC.
Dans les rubriques Playback et Recording Devices,
sélectionne BEHRINGER USB AUDIO.
puis
ouvre
le
V Redémarre le programme.
menu
V Redémarre le programme.
Tu peux maintenant utiliser Audacity avec ton iAXE624.
_
CENTARI iAXE624 USB-GUITAR
LOGICIEL KRISTAL
Le logiciel Kristal Audio Engine est un puissant enregistreur
multipiste et un séquenceur audionumérique pour Windows.
Installation du logiciel :
V Double-clique sur le fichier KRISTAL_AE_Setup.exe dans
le répertoire Kristal Software du CD fourni.
V Suis les instructions qui s’affichent à l’écran.
V Démarre l’application une fois l’installation terminée.
V Dans le menu Engine > Preferences, sélectionne
Devices.
V A la rubrique ASIO, sélectionne BEHRINGER USB
AUDIO comme indiqué sur la copie-écran ci-dessous.
Désactive toutes les autres mentions de la fenêtre.
V Clique sur ASIO Control Panel pour accéder à la fenêtre
de Configuration ASIO-USB si tu souhaites modifier les
réglages du pilote. Lis le chapitre 1.2 de la page 2 pour
en savoir plus.
V Redémarre l’application.
Tu peux à présent utiliser le logiciel Kristal Audio Engine avec ta
guitare USB iAXE624.
V Ensuite, sélectionne la page Audio Setup dans le menu
Engine > Preferences.
Caractéristiques techniques et apparence susceptibles d’être modifiées sans notification préalable. Contenu exact lors de l’impression. Toutes les
marques mentionnées (sauf BEHRINGER, le logo BEHRINGER, JUST LISTEN et CENTARI) appartiennent à leurs propriétaires respectifs et ne sont pas
affiliées à BEHRINGER. BEHRINGER décline toute responsabilité concernant l’exactitude et l’intégrité des descriptions, illustrations et indications
contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus
uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER. Par conséquent, ils ne sont en
aucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Ce manuel est protégé par copyright. Aucun extrait de
ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou électronique et quels qu’en soient le but, la forme et les
moyens, sans la permission écrite de BEHRINGER International GmbH. Mac est une marque de Apple Computer, Inc., déposée aux Etats-Unis et dans
d’autres pays. Windows est une marque de Microsoft Corporation déposée aux Etats-Unis et dans d’autres pays. ASIO est une marque et un logiciel de
Steinberg Media Technologies GmbH.
TOUS DROITS RESERVES. © 2007 BEHRINGER International GmbH.
BEHRINGER International GmbH,
Hanns-Martin-Schleyer-Str. 36-38,
47877 Willich-Münchheide II, Allemagne.
Tel. +49 21 54 9206 0, Fax +49 2154 9206 4903
_
