conduits flexibles

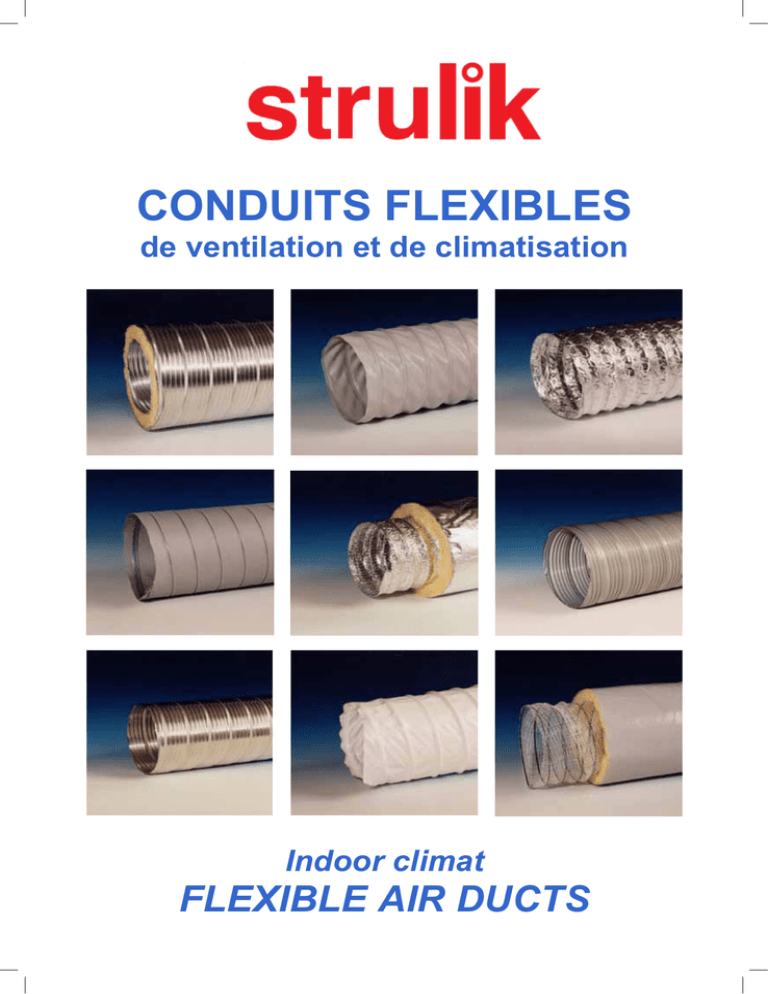

CONDUITS FLEXIBLES de ventilation et de climatisation Indoor climat FLEXIBLE AIR DUCTS Quatreraisons raisonspour pourpréférer préférerles les Quatre RESPECT DES NORMES D’ESSAIS Pour une plus grande sécurité contre l’incendie Les conduits flexibles de STRULIK S.A. sont conformes aux normes d’essais et certifiés par un laboratoire indépendant avec la plus grande exigence : Les flexibles nus sont testés en configuration finale, et non pas seulement leurs matériaux, films ou tissus de base. Les conduits isolés sont homologués dans leur intégralité et non pas composants pris séparément. RESPECT DE L’ENVIRONNEMENT Pour la préservation de notre planète D’ici fin 2011, la totalité de nos conduits sera réalisée avec des procédés qui ne nuisent pas à la qualité de l’air, afin de devancer les futures restrictions d’emploi de matériaux nuisibles à l’atmosphère et à l’être humain. Ainsi, l’encollage de nos complexes Aluminium–Polyester n’utilisera que des adhésifs en solution aqueuse (sans COV), pour le bien être et le respect de l’environnement et des utilisateurs finaux. Le bilan carbone global se trouve considérablement réduit du fait de notre fabrication dans nos usines françaises. 2 Strulik S.A./01-2011 conduits conduitsflexibles flexiblesde deSTRULIK STRULIKS.A. S.A. PERFORMANCES ACOUSTIQUES Pour une garantie des résultats STRULIK S.A. a fait tester les performances d’atténuation acoustique de ses conduits « phoniques » par un laboratoire indépendant. Nous avons comparé nos conduits de la gamme SMO PHON avec deux autres produits distribués sur le marché français. Les courbes ci contre représentent les atténuations par insertion de 3 produits en longueurs de 1,00 ml en diamètre 125 mm. Ceci reflète le résultat de notre recherche et de notre expérience depuis bientôt 40 ans. 35 30 25 Décibels Le conduit STRULIK vous apporte une atténuation globale de 24 décibels, soit un gain de 5 décibels par rapport à ses concurrents. ATTENUATION PAR BANDES DE FREQUENCES 20 SMO PHON STRULIK 15 CONDUIT HORS CEE CONDUIT CEE 10 5 0 63 125 250 500 1000 2000 4000 8000 Herz QUALITE ET SERVICE Pour mériter votre confiance STRULIK S.A. est le plus important fabricant français de conduits flexibles. Nos usines sont situées dans l’YONNE (89) à JOIGNY et SENS ; STRULIK S.A. fait appel également à de nombreux partenaires locaux et nationaux. Chaque jour, plus de 50.000 mètres sont livrés en EUROPE grâce à l’adaptation de notre outil de production, à un taux de service reconnu dans la profession et à un niveau de qualité sans cesse amélioré. 3 3 Strulik S.A./01-2011 Strulik S.A./01-2011 UNE GAMME COMPLETE DE CONDUITS ISOLES La matrice ci-dessous représente les combinaisons des conduits isolés classés au feu, suivant le type de conduit intérieur, de pare vapeur extérieur, ainsi que de leur type de classement au feu. PARE VAPEUR EXTÉRIEUR : CONDUIT CONCENTRIQUE COMPOSITION CONDUIT NU OU INTÉRIEUR SMO 2030 - M0 Aluminium / Polyester SMO 2030 - M0 SMO THERM SMO PHON Aluminium / Polyester CS 1000 - M1 ALU PUR 120 µ ALU COMPACT 12 ALU PUR S ALU S Acier Galvanisé GALVAFLEX CS 1000 - M1 ALU COMPACT 12 ALU S GALVAFLEX CS1000 THERM CS1000 PHON ALUTHERM ALUPHON ALUTHERM S ALUPHON S GALVATHERM PARE VAPEUR EXTÉRIEUR : HOUSSE Aluminium / Polyester M0 Aluminium / Polyester M1 COMPOSITION CONDUIT NU OU INTÉRIEUR AL0 AL1 Aluminium / Polyester SMO 2030 - M0 SMO THERM AL0 SMO PHON AL0 SMO THERM AL1 SMO PHON AL1 Aluminium / Polyester CS 1000 - M1 ALU PUR 120 µ ALU COMPACT 12 ALUTHERM AL0 ALUPHON AL0 ALUTHERM AL1 ALUPHON AL1 ALU PUR S ALU S ALUTHERM S AL0 ALUPHON S AL0 ALUTHERM S AL1 ALUPHON S AL1 Acier Galvanisé GALVAFLEX GALVATHERM AL0 GALVATHERM AL1 PVC / Grille Polyester KLIMAFLEX A/TO M1 PVC / Grille de Verre KLIMAFLEX TV M1 Grille de Verre enduite PVC ISOPHON - M1 Grille de Verre Polyéthylène M1 enduite PVC M1 TV C1 ISOTHERM TV/AL1 ISOTHERM TV/TV ISOTHERM TV/C1 ISOPHON TV/AL1 ISOPHON TV/TV ISOPHONTV/C1 Non Classé M0-M0 M0-M1 CS1000 THERM AL1 CS1000 PHON AL1 LÉGENDE des classements au feu M1-M1 Nota : suivant l’Article CH 32 du Règlement de sécurité contre l’incendie des ERP, les conduits flexibles doivent être M0, M0/M0 ou M0/M1 sans limitation de longueur, et, en dérogation, M1 ou M1/M1 si la longueur est de 1 m environ. Pour l’Habitat, ils peuvent être Non Classés. 44 Strulik S.A./01-2011 SYNOPTIQUE Page SMO 2030 SMO THERM 6 SMO PHON SMO THERM AL0 7 SMO PHON AL0 SMO THERM AL1 8 SMO PHON AL1 P 9 CS1000 CS1000 THERM-PHON 10 CS1000 THERM AL1 CS1000 PHON AL1 11 KOMBIFLEX 24.50 GREYDUCT 70.43 12 ALU12 ALUTHERM 12 13 ALUPHON 12 ALU THERM-PHON 12 AL0 14 ALUTHERM 12 AL1 ALUPHON 12 AL1 15 ALU S THERM 16 ALU S THERM AL0 17 ALU S PHON AL0 ALU S THERM AL1 18 ALU S PHON AL1 ALU 15 19 ALUGAZ 15 ALUGAZ AVEC MANCHON 20 GALVA FLEX ACIER GALVANISE GALVATHERM AL0 GALVATHERM 21 GALVATHERM AL1 22 KLIMAFLEX A / TO KLIMAFLEX TV 23 ISOTHERM TV / AL1 ISOTHERM TV / TV 24 ISOPHON AL1 25 ISOPHON TV ISOPHON C1 26 PX0 PX0.SR 27 HARCOFLEX A HARCOFLEX 314 28 MTS PU-AS40 29 MTS CAA 777 30 ALUMINIUM SMO PHON AL1 POLYESTER ALUMINIUM ALU S PUR ALU S PHON POLYMERES ISOTHERM TV / C1 INDUSTRIEL MTS PV40 MTS SATR T LÉGENDE des classements au feu Non Classé 5 5 M0-M0 M0-M1 M1-M1 Strulik S.A./01-2011 01 - CONDUITS FLEXIBLES ALUFOIL – M0 01 - CONDUITS FLEXIBLES ALUFOIL – M0 SMO 2030 SMO THERM CARACTERISTIQUES CARACTERISTIQUES Paroi multi-plis en feuilles minces d’aluminium Renforcement film polyester Armature hélicoïdale en fil d’acier Deux Conduits concentriques SMO 2030 Protection laine de verre de 25 mm d’épaisseur Classement M0 (incombustible) PV n° RA10-0298 Classement M0/M0 (incombustible) PV n° RA08-0347 Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 0,6 D Pression maxi : 3000 Pa Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 0,7 D Pression maxi : 3000 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction. Installations de chauffage ventilation conditionnement d’air, tout type de construction. AVANTAGES AVANTAGES 80 100 125 160 200 250 315 355 400 450 500 560 630 80 100 125 160 200 250 315 355 400 450 500 560 Facilité et rapidité de mise en œuvre Conformité du SMO 2030 au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV LA GARANTIE DU MADE IN FRANCE Atténuation phonique pour le SMO PHON Conformité au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV LA QUALITE LA PLUS HAUTE DE NOS FABRICATIONS TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche nu. Les conduits auront un classement au feu M0. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtu d’un pare vapeur extérieur en aluminium polyester. Les conduits auront un classement au feu M0/M0. Type : SMO 2030, marque STRULIK. Type : SMO THERM, marque STRULIK. 66 Strulik S.A./01-2011 01 -- CONDUITS CONDUITS FLEXIBLES FLEXIBLES ALUFOIL 01 ALUFOIL –– M0 M0 SMO PHON SMO THERM AL0 CARACTERISTIQUES CARACTERISTIQUES Deux Conduits concentriques SMO 2030 Protection laine de verre de 25 mm d’épaisseur Conduit intérieur SMO 2030 Protection laine de verre de 25 mm d’épaisseur Pare-vapeur complexe aluminium / polyester Renforcement pare-vapeur par du fil d’acier Classement M0 (incombustible) PV n° RA08-0347 Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 0,7 D Pression maxi : 3000 Pa DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction AVANTAGES Atténuation phonique performante Conformité au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV Classement M0 (incombustible) PV n° RA08-0356 Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 0,7 D Pression maxi : 2000 Pa DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction AVANTAGES Conformité au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV LA QUALITE LA PLUS HAUTE DE NOS FABRICATIONS LA SOLUTION ACOUSTIQUE IDEALE TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtu d’un pare vapeur extérieur en aluminium polyester. Les conduits auront un classement au feu M0/M0. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtu d’un pare vapeur extérieur en aluminium polyester. Les conduits auront un classement au feu M0/M0. Type : SMO PHON, marque STRULIK. Type : SMO THERM AL0, marque STRULIK. 7 Strulik S.A./01-2011 01 -- CONDUITS CONDUITS FLEXIBLES FLEXIBLES ALUFOIL 01 ALUFOIL –– M0 M0 SMO PHON AL0 SMO THERM AL1 CARACTERISTIQUES CARACTERISTIQUES Conduit intérieur SMO 2030 perforé Protection laine de verre de 25 mm d’épaisseur Pare-vapeur complexe aluminium / polyester Renforcement pare-vapeur par du fil d’acier Conduit intérieur SMO 2030 Protection laine de verre de 25 mm d’épaisseur Pare-vapeur complexe aluminium / polyester Renforcement pare-vapeur par du fil d’acier Classement M0 (incombustible) PV n° RA08-0356 Classement M0 (incombustible) PV n° RA08-0412 Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 0,7 D Pression maxi : 2000 Pa Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 0,7 D Pression maxi : 3000 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction Installations de chauffage ventilation conditionnement d’air, tout type de construction AVANTAGES AVANTAGES 80 100 125 160 200 250 315 355 400 450 500 560 80 100 125 160 200 250 315 355 400 450 500 560 Atténuation phonique performante Conformité au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV PREFORMANCES ACOUSTIQUES RECONNUES PAR LES PRESCRIPTEURS Conformité au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV LE PARFAIT COMPROMIS POUR UN CONDUIT ISOLE TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtu d’un pare vapeur extérieur en aluminium polyester. Les conduits auront un classement au feu M0/M0. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtu d’un pare vapeur extérieur en aluminium polyester. Les conduits auront un classement au feu M0/M1. Type : SMO PHON AL0, marque STRULIK. Type : SMO THERM AL1, marque STRULIK. 8 Strulik S.A./01-2011 01 - CONDUITS FLEXIBLES ALUFOIL – M0 01 - CONDUITS FLEXIBLES ALUFOIL – M0 SMO PHON AL1 SMO PHON AL1 P CARACTERISTIQUES CARACTERISTIQUES Conduit intérieur SMO 2030 perforé Protection laine de verre de 25 mm d’épaisseur Pare-vapeur complexe aluminium / polyester Renforcement pare-vapeur par du fil de verre Conduit intérieur SMO 2030 perforé Protection laine de verre de 25 mm d’épaisseur Pare-vapeur complexe aluminium / polyester Renforcement pare-vapeur par du fil de verre Une housse polyéthylène anti-érosion est insérée entre le conduit intérieur perforé et la laine de verre Classement M0 / M1 PV n° RA08-0412 Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : Classement M0 / M1 PV n° RA08-0412 -30°C à +80°C R = 0,7 D 2000 Pa Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : -30°C à +80°C R = 0,7 D 2000 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction Installations de chauffage ventilation conditionnement d’air, tout type de construction Salles propres et Hôpitaux 80 100 125 160 200 250 315 355 400 450 500 560 AVANTAGES Atténuation phonique performante Conformité au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV 80 100 125 160 200 250 315 355 400 450 500 560 AVANTAGES LE MEILLEUR RAPPORT QUALITE / PRIX / PERFORMANCE Atténuation phonique performante Conformité au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV LA SOLUTION PHONIQUE SANS PARTICULES TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtue d’un pare vapeur extérieur en aluminium polyester Les conduits auront un classement au feu M0/M1. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtue d’un pare vapeur extérieur en aluminium polyester, avec interposition d’une housse polyéthylène. Les conduits auront un classement au feu M0/M1. Type : SMO PHON AL1 P, marque STRULIK. Type : SMO PHON AL1, marque STRULIK. 99 Strulik S.A./01-2011 02 - CONDUITS FLEXIBLES ALUFOIL – M1 02 - CONDUITS FLEXIBLES ALUFOIL – M1 CS 1000 CS 1000 THERM et PHON CARACTERISTIQUES CARACTERISTIQUES Paroi multi-plis en feuilles minces d’aluminium Renforcement film polyester Armature hélicoïdale en fil d’acier Deux Conduits concentriques CS 1000 Protection laine de verre de 25 mm d’épaisseur Conduit intérieur perforé pour le CS1000 PHON AL1 Classement M1 /M1 PV n° RA09-0248 Classement M1 /M1 PV n° RA09-0249 Tenue à la température (pointe) : -30°C à +150°C Rayon de courbure mini : R = 0,6 D Pression maxi : 2500 Pa Tenue à la température (pointe) : -30°C à +150°C Rayon de courbure mini : R = 0,7 D Pression maxi : 2500 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction Installations de chauffage ventilation conditionnement d’air, tout type de construction AVANTAGES AVANTAGES 80 100 125 160 200 250 315 355 400 450 500 560 80 100 125 160 200 250 315 355 400 450 500 560 630 Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. Fabrication sans COV LA SOLUTION ECONOMIQUE Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. Fabrication sans COV LA SOLUTION ECONOMIQUE TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche nu. Les conduits auront un classement au feu M1. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtu d’un conduit extérieur en aluminium polyester. Les conduits auront un classement au feu M1/M1. Type : CS 1000, marque STRULIK. Type : CS 1000 THERM et PHON, marque STRULIK. 10 10 Strulik S.A./01-2011 02 -- CONDUITS CONDUITS FLEXIBLES FLEXIBLES ALUFOIL 02 ALUFOIL –– M1 M1 CS 1000 THERM AL1 CS 1000 PHON AL1 CARACTERISTIQUES CARACTERISTIQUES Conduit intérieur CS 1000 Protection laine de verre de 25 mm d’épaisseur Pare-vapeur complexe aluminium / polyester Renforcement pare-vapeur par du fil d’acier Conduit intérieur CS 1000 perforé Protection laine de verre de 25 mm d’épaisseur Pare-vapeur complexe aluminium / polyester Renforcement pare-vapeur par du fil d’acier Classement M1 /M1 PV n° RA09-0249 Classement M1 /M1 PV n° RA09-0249 Tenue à la température (pointe) : -30°C à +150°C Rayon de courbure mini : R = 0,7 D Pression maxi : 2500 Pa Tenue à la température (pointe) : -30°C à +150°C Rayon de courbure mini : R = 0,7 D Pression maxi : 2500 Pa DIAMETRES DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 80 100 125 160 200 250 315 355 400 450 500 560 APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction AVANTAGES APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction AVANTAGES Conformité au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV LE BON RAPPORT QUALITE / PRIX Atténuation phonique performante Conformité au règlement de sécurité contre l’incendie des ERP CH32. Fabrication sans COV LE BON RAPPORT QUALITE / PRIX TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtu d’un pare vapeur extérieur en aluminium polyester. Les conduits auront un classement au feu M1/M1. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en aluminium et polyester multicouche, isolé par un matelas de laine de verre revêtu d’un pare vapeur extérieur en aluminium polyester. Les conduits auront un classement au feu M1/M1. Type : CS 1000 THERM AL1, marque STRULIK. Type : CS 1000 PHON AL1, marque STRULIK. 11 11 Strulik S.A./01-2011 03 - CONDUITS FLEXIBLES ALUFOIL – Non Classés 03 - CONDUITS FLEXIBLES ALUFOIL – Non Classés KOMBIFLEX 24.50 GREYDUCT 70.43 CARACTERISTIQUES CARACTERISTIQUES Paroi multicouche en Polymère, Aluminium, et PVC Armature hélicoïdale en fil d’acier Paroi multicouche en Polymère et Aluminium, Armature hélicoïdale en fil d’acier Non Classé Non Classé Tenue à la température (pointe) : -10°C à +120°C Rayon de courbure mini : R = 0,6 D Pression maxi : 2000 Pa Tenue à la température (pointe) : -10°C à +150°C Rayon de courbure mini : R = 0,6 D Pression maxi : 2500 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installation chauffage ventilation et conditionnement d’air Hors ERP Installation chauffage ventilation et conditionnement d’air Hors ERP AVANTAGES AVANTAGES 80 100 125 160 200 250 315 355 400 450 500 560 630 80 100 125 160 200 250 315 355 400 450 500 560 630 Robustesse du PVC extérieur ROBUSTESSE ET LEGERETE Robustesse et bonne tenue en température ROBUSTESSE ET BONNE TENUE EN TEMPERATURE TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en Paroi multicouche polymère, Aluminium, et PVC Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en Paroi multicouche polymère et Aluminium. Les conduits seront non classés. Les conduits seront non classés. Type : KOMBIFLEX 24.50, marque STRULIK. Type : GREYDUCT 70.43, marque STRULIK. 12 Strulik S.A./01-2011 04 - CONDUITS SEMI-RIGIDES ALUMINIUM 04 - CONDUITS SEMI-RIGIDES ALUMINIUM ALU COMPACT 12 ALUTHERM 12 CARACTERISTIQUES CARACTERISTIQUES Feuillard ondulé en aluminium de 120 µm d’épaisseur. 2 conduits concentriques ALU COMPACT 12 Séparation par laine de verre de 25 mm d’épaisseur Classement M0 (incombustible) Classement M0/M0 (incombustible) Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 1,5 D Pression maxi : 3000 Pa Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 2,5 D Pression maxi : 3000 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installation de chauffage ventilation et conditionnement d’air tout type de construction. Installation de chauffage ventilation et conditionnement d’air tout type de construction. AVANTAGES AVANTAGES Suivant annexe 3 de l’arrêté du 21 novembre 2002 Suivant annexe 3 de l’arrêté du 21 novembre 2002 80 100 125 160 200 250 315 355 400 Conformité de l’ALU COMPACT 12 au DTU 68.2 : Exécution des installations de ventilation mécanique Conformité de l’ALU COMPACT 12 au règlement de sécurité contre l’incendie des ERP CH32. 80 100 125 160 200 250 315 355 400 CONFORMITE DTU 68.2 GRACE A L’EPAISSEUR 0,12 mm Conformité au règlement de sécurité contre l’incendie des ERP CH32. Permet le nettoyage par robot LA SOLUTION IDEALE POUR HOPITAUX TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire en aluminium. Les conduits auront un classement au feu M0. Les terminaux Les terminaux seront seront raccordés raccordés au au réseau réseau principal principal par par du du conduit conduitsemi-rigide semi-rigidecirculaire circulairecomposé composédededeux deuxconduits conduits semi rigides en aluminium, semi avec isolation laine de verre 25 mm. en aluminium, avec isolation laine de verre 25 mm. rigides Les conduits conduits auront auront un Les un classement classement au au feu feu M0. M0. Type : ALU COMPACT 12, marque STRULIK. Type : ALUTHERM ALUTHERM 12, 12, marque marque STRULIK. STRULIK. 13 Strulik S.A./01-2011 04 - CONDUITS SEMI-RIGIDES ALUMINIUM 04 - CONDUITS SEMI-RIGIDES ALUMINIUM ALUPHON 12 ALU THERM-PHON 12 AL0 CARACTERISTIQUES CARACTERISTIQUES 2 conduits concentriques ALU COMPACT 12 Séparation par laine de verre de 25 mm d’épaisseur Conduit intérieur perforé 1 conduit intérieur ALU COMPACT 12 Séparation par laine de verre de 25 mm d’épaisseur 1 pare vapeur aluminium polyester aluminium M0 Classement M0 (incombustible) Classement M0 (incombustible) PV n° RA08-0356 Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 2,5 D Pression maxi : 3000 Pa Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 2,5 D Pression maxi : 2000 Pa DIAMETRES DIAMETRES Suivant annexe 3 de l’arrêté du 21 novembre 2002 80 100 125 160 200 250 315 355 400 80 100 125 160 200 250 315 355 400 APPLICATIONS APPLICATIONS Installation de chauffage ventilation et conditionnement d’air tout type de construction. Installation de chauffage ventilation et conditionnement d’air tout type de construction. AVANTAGES AVANTAGES Conformité au règlement de sécurité contre l’incendie des ERP CH32. Permet le nettoyage par robot Conformité au règlement de sécurité contre l’incendie des ERP CH32. Permet le nettoyage par robot LA SOLUTION ISOLEE EN SEMI-RIGIDE INCOMBUSTIBLE, RESISTANT AUX TEMPERATURES ELEVEES TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé de deux conduits semi rigides en aluminium, avec isolation laine de verre 25 mm. Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé d’un conduit semi rigide en aluminium, avec isolation laine de verre 25 mm et pare vapeur M0 Les conduits auront un classement au feu M0. Les conduits auront un classement au feu M0/M0. Type : ALUPHON 12, marque STRULIK. Type : ALUTHERM-PHON12 AL0, marque STRULIK. 14 Strulik S.A./01-2011 04 - CONDUITS SEMI-RIGIDES ALUMINIUM 04 - ONDUITS SEMI-RIGIDES ALUMINIUM ALUTHERM 12 AL1 ALUPHON 12 AL1 CARACTERISTIQUES CARACTERISTIQUES 1 conduit intérieur ALU COMPACT 12 Séparation par laine de verre de 25 mm d’épaisseur 1 pare vapeur aluminium polyester aluminium M0 1 conduit intérieur ALU COMPACT 12 Séparation par laine de verre de 25 mm d’épaisseur 1 pare vapeur aluminium polyester aluminium M0 Classement M0 / M1 PV n° RA08-0412 Classement M0 / M1 PV n° RA08-0412 Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 2,5 D Pression maxi : 3000 Pa Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 2,5 D Pression maxi : 2000 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installation de chauffage ventilation et conditionnement d’air tout type de construction. Installation de chauffage ventilation et conditionnement d’air tout type de construction. AVANTAGES AVANTAGES 80 100 125 160 200 250 315 355 400 80 100 125 160 200 250 315 355 400 Conformité au règlement de sécurité contre l’incendie des ERP CH32. Conformité au règlement de sécurité contre l’incendie des ERP CH32. Permet le nettoyage par robot Permet le nettoyage par robot LE COMPROMIS IDEAL EN SEMI-RIGIDE LE COMPROMIS IDEAL EN SEMI-RIGIDE PHONIQUE TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé d’un conduit semi rigide en aluminium, avec isolation laine de verre 25 mm et pare vapeur M0 Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé d’un conduit semi rigide en aluminium, avec isolation laine de verre 25 mm et pare vapeur M0 Les conduits auront un classement au feu M0/M1. Les conduits auront un classement au feu M0/M1. Type : ALUTHERM 12 AL1 marque STRULIK. Type : ALUPHON 12 AL1 marque STRULIK. 15 Strulik S.A./01-2011 04 04--CONDUITS CONDUITSSEMI-RIGIDES SEMI-RIGIDESALUMINIUM ALUMINIUM ALU S ALUTHERM S CARACTERISTIQUES CARACTERISTIQUES Feuillard ondulé en aluminium très souple assemblé par poinçonnement. 2 conduits concentriques ALU S Séparation par laine de verre de 25 mm d’épaisseur Classement M0 (incombustible) Classement M0/M0 (incombustible) Tenue à la température (pointe) : -30°C à +250°C Rayon de courbure mini : R = 2,5 D Pression maxi : 3000 Pa Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 2,5 D Pression maxi : THERM 3000 Pa, PHON 2000 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installation de chauffage ventilation et conditionnement d’air tout type de construction. Installation de chauffage ventilation et conditionnement d’air tout type de construction. AVANTAGES AVANTAGES Suivant annexe 3 de l’arrêté du 21 novembre 2002 Suivant annexe 3 de l’arrêté du 21 novembre 2002 80 100 125 160 200 250 315 355 400 450 500 560 630 710 800 80 100 125 160 200 250 315 355 400 450 500 560 630 710 Conformité au règlement de sécurité contre l’incendie des ERP CH32. SEMI-RIGIDE, TRES SOUPLE DIAMETRES IMPORTANTS Conformité au règlement de sécurité contre l’incendie des ERP CH32. PRODUIT DE REFERENCE DANS LA CONSTRUCTION TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé de deux conduits semi rigides en aluminium, avec isolation laine de verre 25 mm. Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire en aluminium souple. Les conduits auront un classement au feu M0 Les conduits auront un classement au feu M0/M0 Type : ALU S, marque STRULIK. Type: ALUTHERM S, marque STRULIK. 16 Strulik S.A./01-2011 04 -- CONDUITS CONDUITS SEMI-RIGIDES SEMI-RIGIDES ALUMINIUM 04 ALUMINIUM ALUPHON S ALU THERM S AL0 CARACTERISTIQUES CARACTERISTIQUES 2 conduits concentriques ALU S Séparation par laine de verre de 25 mm d’épaisseur Conduit intérieur perforé 1 conduits ALU S Séparation par laine de verre de 25 mm d’épaisseur et pare vapeur aluminium polyester M0 Classement M0/M0 (incombustible) Suivant annexe 3 de l’arrêté du 21 novembre 2002 Classement M0/M0 (incombustible) PV n° RA08-0356 Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 2,5 D Pression maxi : 2000 Pa Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 2,5 D Pression maxi : 2000 Pa DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 630 710 DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 APPLICATIONS Installation de chauffage ventilation et conditionnement d’air tout type de construction. AVANTAGES APPLICATIONS Installation de chauffage ventilation et conditionnement d’air tout type de construction. AVANTAGES Conformité au règlement de sécurité contre l’incendie des ERP CH32. SEMI-RIGIDE, TRES SOUPLE ET ISOLE DIAMETRES IMPORTANTS Conformité au règlement de sécurité contre l’incendie des ERP CH32. SEMI-RIGIDE, TRES SOUPLE ET ISOLE DIAMETRES IMPORTANTS TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé de deux conduits semi rigides en aluminium, avec isolation laine de verre 25 mm. Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé d’un conduit semi rigide en aluminium, avec isolation laine de verre 25 mm, pare vapeur en alu/polyester Les conduits auront un classement au feu M0/M0 Les conduits auront un classement au feu M0/M0 Type : ALUPHON S , marque STRULIK. Type : ALUTHERM S AL0, marque STRULIK. 17 Strulik S.A./01-2011 04 04 -- CONDUITS CONDUITS SEMI-RIGIDES SEMI-RIGIDESALUMINIUM ALUMINIUM ALU PHON S AL0 ALU THERM S AL1 CARACTERISTIQUES 1 conduits ALU S Séparation par laine de verre de 25 mm d’épaisseur et pare vapeur aluminium polyester M0 Conduit intérieur perforé CARACTERISTIQUES 1 conduits ALU S Séparation par laine de verre de 25 mm d’épaisseur et pare vapeur aluminium polyester M1 Classement M0 (incombustible) PV n° RA08-0356 Classement M0 / M1 PV n° RA08-0412 Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 2,5 D Pression maxi : THERM 3000 Pa, PHON 2000 Pa Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 2,5 D Pression maxi : THERM 3000 Pa, PHON 2000 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installation de chauffage ventilation et conditionnement d’air tout type de construction. Installation de chauffage ventilation et conditionnement d’air tout type de construction. AVANTAGES AVANTAGES 80 100 125 160 200 250 315 355 400 450 500 560 80 100 125 160 200 250 315 355 400 450 500 560 Conformité au règlement de sécurité contre l’incendie des ERP CH32. Conformité au règlement de sécurité contre l’incendie des ERP CH32. SEMI-RIGIDE, TRES SOUPLE ET ISOLE DIAMETRES IMPORTANTS SEMI-RIGIDE, TRES SOUPLE ET ISOLE DIAMETRES IMPORTANTS TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé d’un conduit semi rigide en aluminium, avec isolation laine de verre 25 mm, pare vapeur en alu/polyester Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé d’un conduit semi rigide en aluminium, avec isolation laine de verre 25 mm, pare vapeur en alu/polyester Les conduits auront un classement au feu M0/M0 Les conduits auront un classement au feu M0/M1 Type : ALUPHON S AL0, marque STRULIK. Type : ALUTHERM S AL1, marque STRULIK. 18 Strulik S.A./01-2011 04 -- CONDUITS CONDUITS SEMI-RIGIDES SEMI-RIGIDES ALUMINIUM 04 ALUMINIUM ALU PHON S AL1 ALU COMPACT 15 CARACTERISTIQUES CARACTERISTIQUES 1 conduits ALU S Séparation par laine de verre de 25 mm d’épaisseur et pare vapeur aluminium polyester M1 Conduit intérieur perforé pour l’ALUPHON S AL1 Feuillard ondulé en aluminium de 150 µm d’épaisseur. Classement M0 / M1 PV n° RA08-0412 Suivant annexe 3 de l’arrêté du 21 novembre 2002 Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 1,5 D Pression maxi : 3000 Pa Tenue à la température (pointe) : -30°C à +300°C Rayon de courbure mini : R = 2,5 D Pression maxi : 2000 Pa DIAMETRES DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 630 80 100 125 160 200 250 315 355 400 450 500 560 APPLICATIONS APPLICATIONS Installation de chauffage ventilation et conditionnement d’air tout type de construction. AVANTAGES Classement M0 (incombustible) Installation de chauffage ventilation et conditionnement d’air tout type de construction. AVANTAGES Conformité au règlement de sécurité contre l’incendie des ERP CH32. Conformité de l’ALU COMPACT 15 au DTU 68.2 : Exécution des installations de ventilation mécanique Conformité de l’ALU COMPACT 12 au règlement de sécurité contre l’incendie des ERP CH32. CONFORMITE DTU 68.2 – BONNE TENUE GRACE A L’EPAISSEUR 0,15 mm PERFORMANCES ACOUSTIQUES RECONNUES EN SEMI-RIGIDES TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé d’un conduit semi rigide en aluminium, avec isolation laine de verre 25 mm, pare vapeur en alu/polyester Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire en aluminium d’épaisseur 150 µ. Les conduits auront un classement au feu M0. Les conduits auront un classement au feu M0/M1 Type : ALU COMPACT 15, marque STRULIK Type : ALUPHON S AL1, marque STRULIK. 19 Strulik S.A./01-2011 04 04- -CONDUITS CONDUITSALUGAZ ALUGAZ ALUGAZ 15 VMC ALUGAZ AVEC MANCHON CARACTERISTIQUES CARACTERISTIQUES Feuillard ondulé en aluminium de 150 µm d’épaisseur. Feuillard ondulé en aluminium de 150 µm d’épaisseur. Livré avec manchon suivant NF DTU 24.1 P2 §5.4 Classement M0 (incombustible) Suivant annexe 3 de l’arrêté du 21 novembre 2002 Classement M0 (incombustible) Suivant annexe 3 de l’arrêté du 21 novembre 2002 Longueur maximale d’utilisation : 1,50 m. Longueur maximale d’utilisation : 1,50 m. L’utilisation de ces conduits n’est pas autorisée avec des appareils à condensation. L’utilisation de ces conduits n’est pas autorisée avec des appareils à condensation. DIAMETRES DIAMETRES 118 125 83 APPLICATIONS APPLICATIONS Raccordements complexes entre les appareils à gaz et les bouches d’extraction de VMC-GAZ. Raccordements complexes entre les appareils à gaz et les conduits des appareils à gaz fonctionnant en tirage naturel. AVANTAGES 97 111 125 139 153 AVANTAGES Conformité de l’ALUGAZ 15 VMC à la norme NF D35-311 ROBUSTESSE PERMETTANT LES OPERATIONS DE RAMONAGE Conformité de l’ALUGAZ AVEC MANCHON aux norme NF D35-311 et NF DTU 24.1 P2 §5.4 CONFORMITE : NF DTU 24.1 P2 §5.4 TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les générateurs gaz seront raccordés aux bouches d’extraction par du conduit semi-rigide circulaire en aluminium, conforme à la norme NF D35-311. Les générateurs gaz seront raccordés aux conduits d évacuation de fumées par du conduit semi-rigide circulaire en aluminium, conforme à la norme NF D35311, avec manchon suivant NF DTU 24.1 P2 §5.4 Type : ALU-GAZ 15 VMC, marque STRULIK. Type : ALU-GAZ avec manchon, marque STRULIK. 20 Strulik S.A./01-2011 04 - CONDUITS SEMI-RIGIDES ACIER GALVANISE 04 - CONDUITS SEMI-RIGIDES ACIER GALVANISE GALVAFLEX GALVATHERM CARACTERISTIQUES CARACTERISTIQUES Feuillard ondulé en acier galvanisé. 2 Feuillards concentriques ondulés en acier galvanisé avec isolation laine de verre de 25 mm Classement M0 (incombustible) Classement M0 (incombustible) Tenue à la température (pointe) : -30°C à +350°C Rayon de courbure mini : R = 1,5 D Pression maxi : 3000 Pa Tenue à la température (pointe) : -30°C à +350°C Rayon de courbure mini : R = 1,5 D Pression maxi : 3000 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installation de chauffage ventilation et conditionnement d’air tout type de construction. Installation de chauffage ventilation et conditionnement d’air tout type de construction. Suivant annexe 3 de l’arrêté du 21 novembre 2002 Suivant annexe 3 de l’arrêté du 21 novembre 2002 80 100 125 160 200 250 315 355 400 450 500 560 80 100 125 160 200 250 315 355 400 450 500 560 630 AVANTAGES AVANTAGES Conformité du GALVAFLEX au DTU 68.2 Conformité au règlement de sécurité contre l’incendie des ERP CH32. Exécution des installations de ventilation mécanique Stable au feu ¼ Heure. ACCEPTE LES REBOUCHAGES AU PLÂTRE AU PASSAGE DE CLOISON Conformité au DTU 68.2 Conformité au règlement de sécurité contre l’incendie des ERP CH32. Exécution des installations de ventilation mécanique Stable au feu ¼ Heure. ACCEPTE LES REBOUCHAGES AU PLÂTRE AU PASSAGE DE CLOISON TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire en feuillard d’acier galvanisé. Les conduits auront un classement au feu M0. Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé de deux conduits semi rigides en feuillard d’acier galvanisé, avec isolation laine de verre 25 mm. Les conduits auront un classement au feu M0/M0. Type : GALVAFLEX, marque STRULIK. Type : GALVATHERM, marque STRULIK. 21 Strulik S.A./01-2011 04 - CONDUITS SEMI-RIGIDES ACIER GALVANISE 04 - CONDUITS SEMI-RIGIDES ACIER GALVANISE GALVATHERM AL0 GALVATHERM AL1 CARACTERISTIQUES CARACTERISTIQUES 1 Feuillard ondulé en acier galvanisé avec isolation laine de verre de 25 mm et pare vapeur en aluminium polyester M0 1 Feuillard ondulé en acier galvanisé avec isolation laine de verre de 25 mm et pare vapeur en aluminium polyester M1 Classement M0/M0 (incombustible) PV n° RA08-0356 Classement M0 / M1 PV n° RA08-0412 Tenue à la température (pointe) : -30°C à +350°C Rayon de courbure mini : R = 1,5 D Pression maxi : 3000 Pa Tenue à la température (pointe) : -30°C à +350°C Rayon de courbure mini : R = 1,5 D Pression maxi : 3000 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS AVANTAGES AVANTAGES 80 100 125 160 200 250 315 355 400 450 500 560 Installation de chauffage ventilation et conditionnement d’air tout type de construction. Conformité au DTU 68.2 Conformité au règlement de sécurité contre l’incendie des ERP CH32. Exécution des installations de ventilation mécanique 80 100 125 160 200 250 315 355 400 450 500 560 Installation de chauffage ventilation et conditionnement d’air tout type de construction. TRES SOLIDE ET ISOLE TEXTE DE PRESCRIPTION Conformité au DTU 68.2 Conformité au règlement de sécurité contre l’incendie des ERP CH32. Exécution des installations de ventilation mécanique RESISTANT ET ECONOMIQUE TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé d’un conduit semi rigide en feuillard d’acier galvanisé, avec isolation laine de verre 25 mm et pare vapeur alu/polyester Les conduits auront un classement au feu M0/M0 Les terminaux seront raccordés au réseau principal par du conduit semi-rigide circulaire composé d’un conduit semi rigide en feuillard d’acier galvanisé, avec isolation laine de verre 25 mm et pare vapeur alu/polyester Les conduits auront un classement au feu M0/M1 Type : GALVATHERM AL0, marque STRULIK. Type : GALVATHERM AL1, marque STRULIK. 22 22 Strulik S.A./01-2011 06 -- CONDUITS CONDUITS FLEXIBLES FLEXIBLES POLYMERES– POLYMERES– M1 06 M1 KLIMAFLEX A/TO KLIMAFLEX TV CARACTERISTIQUES CARACTERISTIQUES Paroi en film PVC Renforcement grille polyester Armature hélicoïdale en fil d’acier enduit de PVC. Paroi en film en tissu de verre enduit de PVC sur les deux faces. Armature hélicoïdale en fil d’acier enduit de PVC. Classement M1 PV n° RA10-0298 Classement M1 PV n° RA10-0328 Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : -10°C à +80°C R = 0,6 D 2500 Pa Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : -10°C à +80°C R = 0,6 D 2500 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction Installations de chauffage ventilation conditionnement d’air, tout type de construction Laboratoires et salles propres. AVANTAGES AVANTAGES 80 100 125 160 200 250 315 355 400 450 500 560 630 80 100 125 160 200 250 315 355 400 450 500 560 630 Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. Fabrication sans COV ROBUSTE ET ECONOMIQUE Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. Fabrication sans COV Résistance à la corrosion du PVC Très bonne résistance mécanique TRES BONNE RESISTANCE MECANIQUE ET A LA CORROSION TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en PVC supporté par une armature hélicoïdale en fil d’acier enduit de PVC. Les conduits auront un classement au feu M1. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en tissu de verre enduit de PVC, supporté par une armature hélicoïdale en fil d’acier enduit de PVC. Les conduits auront un classement au feu M1. Type : KLIMAFLEX A/TO, marque STRULIK. Type : KLIMAFLEX TV, marque STRULIK. 2323 Strulik S.A./01-2011 06 -- CONDUITS CONDUITS FLEXIBLES FLEXIBLES POLYMERES– 06 POLYMERES– M1 M1 ISOTHERM TV/AL1 ISOTHERM TV/TV CARACTERISTIQUES CARACTERISTIQUES Conduit intérieur KLIMAFLEX TV Protection laine de verre de 25 mm d’épaisseur Pare-vapeur complexe aluminium / polyester Renforcement pare-vapeur par du fil de verre Conduit intérieur KLIMAFLEX TV Protection laine de verre de 25 mm d’épaisseur Pare-vapeur en tissu de verre enduit PVC. Classement M1 /M1 PV n° RA10-0298 Classement M1 /M1 PV n° RA10-0412 Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : -30°C à +80°C R = 0,7 D 2000 Pa DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction Laboratoires et salles propres. AVANTAGES Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : -30°C à +80°C R = 0,7 D 2000 Pa DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction Laboratoires et salles propres. AVANTAGES Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. Fabrication sans COV Résistance à la corrosion du PVC Très bonne résistance mécanique PRECONISE EN RACCORDEMENT DE SORBONNES Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. Fabrication sans COV Résistance à la corrosion du PVC Très bonne résistance mécanique DEDIE AUX MILIEUX HOSPITALIERS TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en tissu de verre enduit PVC, isolé par un matelas de laine de verre revêtue d’un pare vapeur extérieur en aluminium polyester Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en tissu de verre enduit PVC, isolé par un matelas de laine de verre revêtue d’un pare vapeur extérieur en tissu de verre enduit PVC Les conduits auront un classement au feu M1/M1. Les conduits auront un classement au feu M1/M1. Type : ISOTHERM TV / AL1, marque STRULIK. Type: ISOTHERM TV / TV, marque STRULIK. 24 Strulik S.A./01-2011 06- -CONDUITS CONDUITSFLEXIBLES FLEXIBLESPOLYMERES– POLYMERES– M1 M1 06 ISOTHERM TV/C1 ISOPHON AL1 CARACTERISTIQUES CARACTERISTIQUES Conduit intérieur KLIMAFLEX TV Protection laine de verre de 25 mm d’épaisseur Pare-vapeur en polyéthylène. Conduit intérieur grille de verre enduite PVC Protection laine de verre de 25 mm d’épaisseur Pare-vapeur complexe aluminium / polyester Renforcement pare-vapeur par du fil de verre Classement M1 /M1 PV n° RA10-0395 Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : Classement M1 /M1 PV n° RA10-0412 -30°C à +80°C R = 0,7 D 2000 Pa Tenue à la température (pointe) : -30°C à +80°C Rayon de courbure mini : R = 0,7 D Pression maxi : 2000 Pa DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction Laboratoires et salles propres. AVANTAGES APPLICATIONS Installations de chauffage ventilation conditionnement d’air, tout type de construction AVANTAGES Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. Fabrication sans COV Résistance à la corrosion du PVC Très bonne résistance mécanique TRES BONNE RESISTANCE A LA CORROSION Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. Très bonne isolation phonique TRES BONNE ISOLATION PHONIQUE. TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en tissu de verre enduit PVC, isolé par un matelas de laine de verre revêtue d’un pare vapeur extérieur en polyéthylène. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire dont le conduit intérieur est une grille de verre enduite pvc, isolé par un matelas de laine de verre revêtue d’un pare vapeur extérieur en aluminium polyester Les conduits auront un classement au feu M1/M1. Les conduits auront un classement au feu M1/M1. Type :ISOTHERM TV/C1, marque STRULIK Type : ISOPHON AL1, marque STRULIK. 2525 Strulik S.A./01-2011 06 -- CONDUITS CONDUITS FLEXIBLES 06 FLEXIBLES POLYMERES– POLYMERES– M1 M1 ISOPHON TV ISOPHON C1 CARACTERISTIQUES CARACTERISTIQUES Conduit intérieur grille de verre enduite PVC Protection laine de verre de 25 mm d’épaisseur Pare-vapeur en tissu de verre enduit PVC Conduit intérieur grille de verre enduite PVC Protection laine de verre de 25 mm d’épaisseur Pare-vapeur en polyéthylène Classement M1 /M1 PV n° RA10-0398 Classement M1 /M1 PV n° RA10-0395 Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : -30°C à +80°C R = 0,7 D 2000 Pa DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 APPLICATIONS Installation CVC tout type de construction. AVANTAGES Tenue à la température (pointe) : -30°C à +80°C Rayon de courbure mini : R = 0,7 D Pression maxi : 2000 Pa DIAMETRES 80 100 125 160 200 APPLICATIONS Installation CVC tout type de construction. AVANTAGES Très bonne isolation phonique Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. TRES BONNE ISOLATION PHONIQUE ET RESISTANCE MECANIQUE Très bonne isolation phonique Conformité au règlement de sécurité contre l’incendie des ERP CH32 en longueur de 1 m. LA SOLUTION POUR L’HABITAT POUR SES PERFORMANCES ACOUSTIQUES TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire dont le conduit intérieur est une grille de verre enduite pvc, isolé par un matelas de laine de verre revêtue d’un pare vapeur extérieur en tissu de verre enduit PVC. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire dont le conduit intérieur est une grille de verre enduite pvc, isolé par un matelas de laine de verre revêtue d’un pare vapeur extérieur en polyester Les conduits auront un classement au feu M1/M1. Les conduits auront un classement au feu M1/M1. Type : ISOPHON TV, marque STRULIK. Type : ISOPHON C1, marque STRULIK. 26 Strulik S.A./01-2011 07 - CONDUITS FLEXIBLES POLYMERES– NC 07 - CONDUITS FLEXIBLES POLYMERES– NC PXO PXO 11SR CARACTERISTIQUES CARACTERISTIQUES Paroi en P.V.C. blanc, enveloppant une armature hélicoïdale en fil d'acier. Paroi en P.V.C. blanc, à simple recouvrement, enveloppant une armature hélicoïdale en fil d'acier. Non Classé Non Classé Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : -10°C à +80°C R = 0,6 D 500 Pa Tenue à la température (pointe) : -10°C à +80°C Rayon de courbure mini : R = 0,6 D Pression maxi : 800 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS Installation CVC pavillonnaire Evacuation d’appareils électroménagers. Installation CVC pavillonnaire Evacuation d’appareils électroménagers. AVANTAGES AVANTAGES 80 100 125 160 200 80 100 125 160 200 Résistance à la corrosion du PVC Souplesse et légèreté SOUPLE ET ECONOMIQUE POUR L’HABITAT Résistance à la corrosion du PVC Souplesse et légèreté LA REFERENCE DANS L’ELECTROMENAGER TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en PVC supportée par une armature hélicoïdale en fil d’acier. Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en PVC supportée par une armature hélicoïdale en fil d’acier. Les conduits seront non classés Les conduits seront non classés Type : PXO, marque STRULIK. Type : PXO 11SR, marque STRULIK. 2727 Strulik S.A./01-2011 08- -CONDUITS CONDUITSINDUSTRIELS INDUSTRIELS 08 HARCOFLEX A HARCOFLEX 314 – M0 CARACTERISTIQUES CARACTERISTIQUES Paroi en PVC pur serti par une spirale en feuillard galvanisé. Paroi en tissu de verre enduit de polyuréthane sur les deux faces, serti par une spirale en feuillard galvanisé. Classement M0 (incombustible) PV LNE n° K021060-DE/1 Non Classé Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : Tenue à la température (pointe) : -50°C à +150°C Rayon de courbure mini : R=1D Pression maxi : 2500 Pa -18°C à +70°C R=1D 2500 Pa DIAMETRES DIAMETRES APPLICATIONS APPLICATIONS 80 100 125 160 200 250 315 355 80 100 125 160 200 250 315 355 Basse, moyenne ou haute pression. Transport de particules non abrasives (poussières, gaz, fumées). Extraction de vapeurs acides. AVANTAGES AVANTAGES Basse, moyenne ou haute pression. Extraction de vapeurs acides ou de solvants Extraction de fumées de soudure. Fortes températures - Résistance à la corrosion du PVC Résistance à la corrosion du polyuréthane Conformité au règlement de sécurité contre l’incendie des ERP CH32. en longueur de 1,00 m environ BONNE RESISTANCE A LA CORROSION ET A LA TEMPERATURE ECONOMIQUE ET BONNE RESISTANCE A LA CORROSION TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en tissu de PVC pur. Les conduits seront non classés Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en tissu de polyuréthane, serti par une spirale en feuillard galvanisé. Type : MTS PV 40, marque STRULIK. Les conduits seront classés M0 Type : HARCOFLEX 314, marque STRULIK. 28 28 Strulik S.A./01-2011 08- -CONDUITS CONDUITSINDUSTRIELS INDUSTRIELS 08 MTS PV40 MTS PU-AS40 – antistatique CARACTERISTIQUES CARACTERISTIQUES Paroi en PVC pur enveloppant une armature hélicoïdale en fil d’acier revêtu de PVC Non Classé Non Classé Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : Paroi polyuréthane ANTISTATIQUE et translucide enveloppant une armature hélicoïdale en fil de cuivre. -18°C à +70°C R=1D 2500 Pa Tenue à la température (pointe) : -30°C à +90°C Rayon de courbure mini : R=1D Pression maxi : 2500 Pa DIAMETRES DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 80 100 125 160 200 250 315 355 400 450 500 560 630 APPLICATIONS APPLICATIONS Basse, moyenne ou haute pression. Transport de particules non abrasives (poussières, gaz, fumées). Extraction de vapeurs ou de solvants AVANTAGES Basse, moyenne ou haute pression. Extraction de vapeurs acides ou de solvants Extraction de fumées et de poussières. Installations nécessitant l’élimination de l’électricité statique. AVANTAGES Résistance à la corrosion du PVC Résistance à la corrosion du Polyuréthane. Résistance aux UV et à l’ozone. Antistatique UTILISABLE POUR L’INDUSTRIE AGRO-ALIMENTAIRE IDEAL POUR LES INSTALLATIONS DE DEPOUSSIERAGE TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en tissu de PVC Les conduits seront non classés Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en tissu polyuréthane ANTISTATIQUE et translucide enveloppant une armature hélicoïdale en fil de cuivre. Type : MTS PV 40, marque STRULIK. Les conduits seront non classés Type : MTS PU-AS40, marque STRULIK. 29 29 Strulik S.A./01-2011 08- -CONDUITS CONDUITSINDUSTRIELS INDUSTRIELS 08 MTS SATR T MTS CAA 777 CARACTERISTIQUES CARACTERISTIQUES Paroi en tissu polyester enduit de caoutchouc sur les deux faces enveloppant une armature hélicoïdale en fil d’acier revêtu de PVC Paroi en tissu Polyamide enduit de PVC bleu sur les 2 faces Armature hélicoïdale en fil d’acier enduit de PVC Cordon anti-abrasion en fil d’acier enrobé de PVC Non Classé Tenue à la température (pointe) : Rayon de courbure mini : Pression maxi : Non Classé -40°C à +125°C R=1D 2500 Pa Tenue à la température (pointe) : -15°C à +100°C Rayon de courbure mini : R=1D Pression maxi : 2500 Pa DIAMETRES 80 100 125 160 200 250 315 355 400 450 500 560 630 DIAMETRES 100 125 160 200 250 315 355 400 450 500 560 630 APPLICATIONS APPLICATIONS Basse, moyenne ou haute pression. Extraction de vapeurs acides ou de solvants Extraction de fumées de soudure. Fortes températures. Basse, moyenne ou haute pression. Extraction de fumées de soudure. Extraction de vapeurs acides. Utilisation au sol grâce au cordon anti-abrasion. . AVANTAGES AVANTAGES Résistance à la corrosion du CAOUTCHOUC APPLICATION EN ENVIRONNEMENT DIFFICILE Résistance à la corrosion du PVC Permet une utilisation au sol BONNE RESISTANCE A L’ABRASION LORS DES MANIPULATIONS AU SOL TEXTE DE PRESCRIPTION TEXTE DE PRESCRIPTION Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire en tissu polyester enduit de caoutchouc Les terminaux seront raccordés au réseau principal par du conduit flexible circulaire Polyamide enduit de PVC bleu sur les 2 faces avec cordon anti-abrasion en fil d’acier enrobé de PVC Les conduits seront non classés Les conduits seront non classés Type : MTS SATR T, marque STRULIK. Type : MTS CAA 777, marque STRULIK. 30 30 Strulik S.A./01-2011 NOTES 31 Strulik S.A./01-2011 RETROUVEZ LES FICHES TECHNIQUES, PROCES VERBAUX ET TARIFS DE NOS PRODUITS SUR www.strulik.fr Contact : [email protected] SERVICE COMMERCIAL 41, rue du Paradis – BP 190 - F-89304 JOIGNY Cedex Tél. : 03.86.87.50.20 Fax : 03.86.87.50.22 STRULIK RHONE-ALPES SARL 200, rue Léon Blum 69100 - VILLEURBANNE Tél. : 04.72.81.29.90 Fax : 04.72.81.29.99 BUREAU DE BORDEAUX er P.A. de Canteranne - Avenue de Canteranne Bât. 3, 1 étage 33600 – PESSAC Tél. : 05.57.26.92.95 Fax : 05.57.26.93.01 AGENCE D’AUBAGNE ZI de Saint Mitre 13400 – AUBAGNE Tél. : 04.42.03.91.91 Fax : 04.42.03.21.39 SERVICE EXPORT 41, rue du Paradis – BP 190 - F-89304 JOIGNY Cedex Phone : + (33) 3.86.87.50.05 Fax : + (33) 3.86.87.50.11 e-mail : [email protected] 32 Strulik S.A./01-2011
