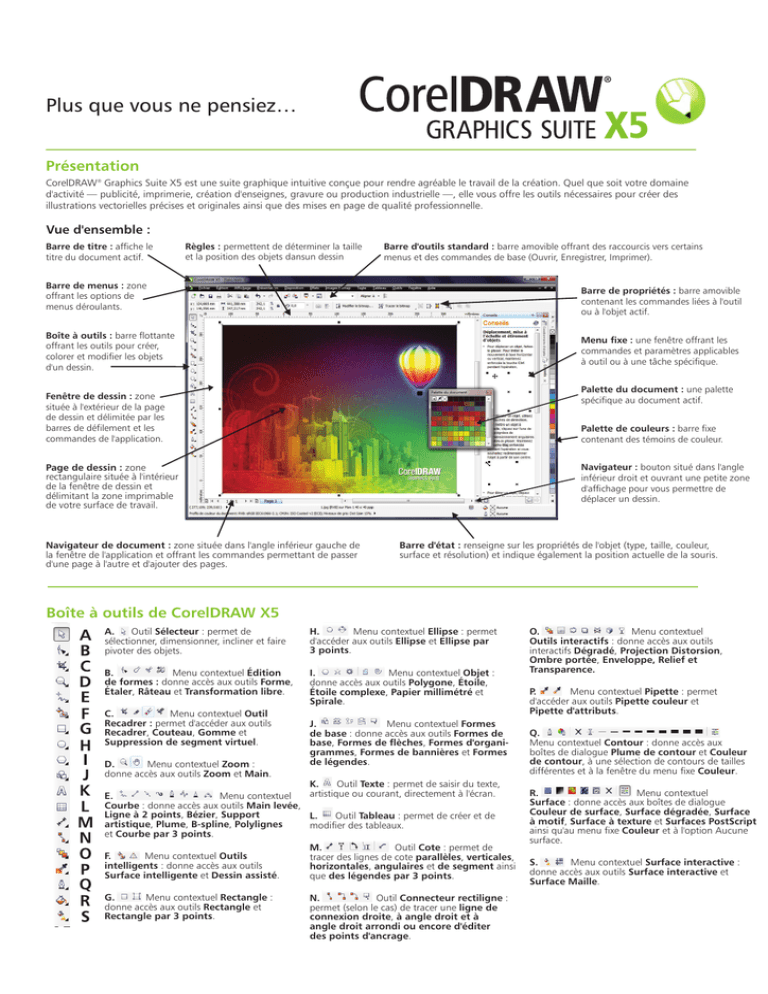

Plus que vous ne pensiez…
Présentation
CorelDRAW ® Graphics Suite X5 est une suite graphique intuitive conçue pour rendre agréable le travail de la création. Quel que soit votre domaine
d'activité — publicité, imprimerie, création d'enseignes, gravure ou production industrielle —, elle vous offre les outils nécessaires pour créer des
illustrations vectorielles précises et originales ainsi que des mises en page de qualité professionnelle.
Vue d'ensemble :
Barre de titre : affiche le
titre du document actif.
Règles : permettent de déterminer la taille
et la position des objets dansun dessin
Barre d'outils standard : barre amovible offrant des raccourcis vers certains
menus et des commandes de base (Ouvrir, Enregistrer, Imprimer).
Barre de menus : zone
offrant les options de
menus déroulants.
Barre de propriétés : barre amovible
contenant les commandes liées à l'outil
ou à l'objet actif.
Boîte à outils : barre flottante
offrant les outils pour créer,
colorer et modifier les objets
d'un dessin.
Menu fixe : une fenêtre offrant les
commandes et paramètres applicables
à outil ou à une tâche spécifique.
Palette du document : une palette
spécifique au document actif.
Fenêtre de dessin : zone
située à l'extérieur de la page
de dessin et délimitée par les
barres de défilement et les
commandes de l'application.
Palette de couleurs : barre fixe
contenant des témoins de couleur.
Navigateur : bouton situé dans l'angle
inférieur droit et ouvrant une petite zone
d'affichage pour vous permettre de
déplacer un dessin.
Page de dessin : zone
rectangulaire située à l'intérieur
de la fenêtre de dessin et
délimitant la zone imprimable
de votre surface de travail.
Navigateur de document : zone située dans l'angle inférieur gauche de
la fenêtre de l'application et offrant les commandes permettant de passer
d'une page à l'autre et d'ajouter des pages.
Barre d'état : renseigne sur les propriétés de l'objet (type, taille, couleur,
surface et résolution) et indique également la position actuelle de la souris.
Boîte à outils de CorelDRAW X5
A.
Outil Sélecteur : permet de
sélectionner, dimensionner, incliner et faire
pivoter des objets.
H.
Menu contextuel Ellipse : permet
d'accéder aux outils Ellipse et Ellipse par
3 points.
B.
Menu contextuel Édition
de formes : donne accès aux outils Forme,
Étaler, Râteau et Transformation libre.
I.
Menu contextuel Objet :
donne accès aux outils Polygone, Étoile,
Étoile complexe, Papier millimétré et
Spirale.
C.
Menu contextuel Outil
Recadrer : permet d'accéder aux outils
Recadrer, Couteau, Gomme et
Suppression de segment virtuel.
D.
Menu contextuel Zoom :
donne accès aux outils Zoom et Main.
J.
Menu contextuel Formes
de base : donne accès aux outils Formes de
base, Formes de flèches, Formes d'organigrammes, Formes de bannières et Formes
de légendes.
K.
Outil Texte : permet de saisir du texte,
artistique ou courant, directement à l'écran.
E.
Menu contextuel
Courbe : donne accès aux outils Main levée,
Ligne à 2 points, Bézier, Support
L.
Outil Tableau : permet de créer et de
artistique, Plume, B-spline, Polylignes
modifier des tableaux.
et Courbe par 3 points.
F.
Menu contextuel Outils
intelligents : donne accès aux outils
Surface intelligente et Dessin assisté.
G.
Menu contextuel Rectangle :
donne accès aux outils Rectangle et
Rectangle par 3 points.
M.
Outil Cote : permet de
tracer des lignes de cote parallèles, verticales,
horizontales, angulaires et de segment ainsi
que des légendes par 3 points.
N.
Outil Connecteur rectiligne :
permet (selon le cas) de tracer une ligne de
connexion droite, à angle droit et à
angle droit arrondi ou encore d'éditer
des points d'ancrage.
O.
Menu contextuel
Outils interactifs : donne accès aux outils
interactifs Dégradé, Projection Distorsion,
Ombre portée, Enveloppe, Relief et
Transparence.
P.
Menu contextuel Pipette : permet
d'accéder aux outils Pipette couleur et
Pipette d'attributs.
Q.
Menu contextuel Contour : donne accès aux
boîtes de dialogue Plume de contour et Couleur
de contour, à une sélection de contours de tailles
différentes et à la fenêtre du menu fixe Couleur.
R.
Menu contextuel
Surface : donne accès aux boîtes de dialogue
Couleur de surface, Surface dégradée, Surface
à motif, Surface à texture et Surfaces PostScript
ainsi qu'au menu fixe Couleur et à l'option Aucune
surface.
S.
Menu contextuel Surface interactive :
donne accès aux outils Surface interactive et
Surface Maille.
Écran d'accueil
L'écran d'accueil offre aux utilisateurs un point d'accès central aux
documents de travail récents de même qu'aux modèles, aux outils
d'apprentissage, dont les trucs et astuces et didacticiels vidéo.
L'écran d'accueil comprend aussi une galerie exposant des œuvres
créées par les utilisateurs de la suite graphique CorelDRAW ® dans
le monde entier.
Vous pouvez décider qu'un centimètre à l'écran équivaut à un centimètre
dans la réalité, auquel cas vous avez besoin d'une règle en plastique
transparente pour comparer le monde réel et les distances à l'écran.
Cliquez sur Outils, Options sous Espaces
de travail, sélectionnez Boîte à outils et
Zoom /Main.
Cliquez sur Étalonner les règles. Placez une
règle en plastique transparent sous la règle
horizontale de l'écran.
Cliquez sur les flèches haut/bas sur la zone
Horizontale pour faire correspondre une unité
de mesure sur la règle réelle.
Répétez l'étape pour définir la règle verticale.
Démarre un
nouveau
graphisme à
partir du modèle
actuel par défaut.
Ouvre les fichiers
récents afin que
vous puissiez
continuer à travailler
là où vous vous
étiez arrêté.
Démarre une
nouvelle création
graphique à partir
du modèle de
votre choix.
Permet d'ouvrir
un fichier existant.
Configuration de la grille
Modèles et fonction de recherche
Lorsque vous démarrez un nouveau projet, vous
pouvez vous faciliter la tâche en vous inspirant
d'un bon modèle. Vous pouvez parcourir,
prévisualiser ou rechercher des modèles par
nom, catégorie, mot-clé et note ou encore
afficher des informations utiles sur le modèle,
telles que la catégorie et le style.
CorelDRAW® ConceptShare™
CorelDRAW ® ConceptShare™ est un outil de collaboration précieuse qui
vous permet de partager des dessins, d'exposer vos idées et recevoir des
clients des appréciations en temps réel dans un environnement Web.
Vous pouvez créer plusieurs espaces de travail, télécharger vos dessins
et inviter d'autres évaluateurs à les commenter.
Des idées à la page
Vous pouvez commencer un dessin par définir les paramètres de la page,
tels que la taille (standard ou personnalisé) et l'orientation (portrait ou
paysage), puis, ajouter des pages ou en supprimer.
Pour accéder à la barre de propriétés des pages, cliquez dans la fenêtre
de dessin à l'aide de l'outil Sélecteur.
Réglez l'orientation de la page
sur Paysage ou Portrait.
Choisissez un
format de
page prédéfini
dans la zone
de liste Papier.
Étalonnage des règles
Spécifiez une page de format
personnalisé en indiquant les
valeurs dans les zones
Hauteur et Largeur.
Utilisez le bouton Page
courante seulement pour
redéfinir la taille et
l'orientation d'une page
dans un document
multipage.
Sélectionnez
l'unité de
mesure que
vous voulez
appliquer au
document.
La grille est une série de points ou de lignes en pointillés chevauchants qui
vous permettent d'aligner et de positionner avec précision les objets dans la
fenêtre de dessin. Pour configurer les dimensions de grille, cliquez sur le
menu Affichage, Configurer, Configurer la grille et la règle.
Repères
Les repères sont des lignes qui peuvent être placées
n'importe où dans la fenêtre de dessin pour faciliter
le positionnement des objets. Une fois avoir ajoute
un repère, vous pouvez le sélectionner, le déplacer,
le faire pivoter, le verrouiller en position ou le
supprimer.
Pour ajouter les repères, faites-les glisser depuis les règles horizontale ou
verticale jusqu'à la fenêtre de dessin, puis cliquez sur le menu Affichage,
Configurer et Configurer les repères.
Repères dynamiques
Les repères dynamiques vous aident à dessiner
des objets de même qu'à les déplacer et à les
aligner avec précision, les uns par rapport
aux autres objets. Les repères dynamiques
Pour activer les repères dynamiques, passez un
objet sur le point magnétique ou d'accrochage
sont des guides temporaires que vous
de l'objet par rapport auquel se fait l'alignement.
pouvez tirer à partir de points magnétiques
aux objets, tels Bord, Point nodal, Centre, Milieu et Quadrant.
Points d'attraction/magnétisation
Vous pouvez magnétiser des objets à des lignes de grille, à des repères ou
à d'autres objets, de sorte que, quand vous déplacez un objet près d'un
point d'attraction, la cible sera mise en évidence et, une fois libéré, l'objet
s'accrochera au point d'attraction.
Utilisation des calques
Aller à la page
précédente
Ajouter une
page
Aller à la
première
page
Ouvrir,
Atteindre
une page
Les calques sont édités de façon indépendante pour chaque
page de votre document. On peut ajouter des repères
locaux indépendants pour chaque page, et des repères
principaux peuvent être ajoutés pour le document entier.
Utiliser l'onglet Page pour
aller à une page spécifique
Aller à
la page
suivante
Aller à la
dernière
page
Objets groupés
Éditable
Visible
Nom de calque
Imprimable
Cliquer droit sur un onglet de page
pour ouvrir le menu contextuel
Maniement des pages et des outils de
mise en page
Vous pouvez personnaliser et afficher les règles de page, les grilles et les
repères qui vous aident à organiser les objets et les placer exactement
où vous voulez. Pour afficher ou masquer les grilles, les repères et les
règles, ouvrez le menu Affichage et activez la case à cocher à côté de
la commande mise en page.
Travail des objets
Avant de pouvoir modifier un objet, vous devez le sélectionner en cliquant
dessus, avec l'outil Sélecteur (en enfonçant la touche Maj si vous voulez
sélectionner plusieurs objets). Les poignées de dimensionnement seront
activées. Un clic sur un objet sélectionné active les poignées de rotation.
Lorsque vous regroupez deux ou plusieurs objets, ils sont traités comme
une seule unité et vous pouvez alors appliquer à tous les objets au sein du
groupe le même formatage, les mêmes propriétés et autres modifications.
Poignées de
dimensionnement :
vous permettent de
modifier proportionnellement les dimensions
d'un objet en conservant
son rapport hauteur/largeur.
Poignées d'étirement :
vous permettent de
modifier les dimensions
horizontale et verticale
d'un objet de façon non
proportionnelle.
Poignée de positionnement : vous permet de placer
un objet sélectionné en faisant glisser la poignée vers
un nouvel emplacement ou en le faisant décaler à l'aide
des touches fléchées (+ CTRL = Décalage ÷ 2 ou MAJ =
Décalage X 2).
Repères dynamiques : vous permettent de
déplacer, d'aligner et de dessiner des objets
avec précision les uns par rapport aux autres.
45° (1.5 in)
Poignées de rotation : vous
permettent de tourner un objet
autour de sa rotation.
Centre de rotation :
peut être déplacé vers un nouvel
emplacement pour modifier l'effet
des poignées de rotation.
Dessiner des formes
CorelDRAW offre un choix d'outils très variés pour dessiner des formes.
Rectangles
En faisant glisser en diagonale l'outil Rectangle,
vous pouvez dessiner
un rectangle ou un carré (lorsqu'il est contraint par la touche CTRL).
L'outil Rectangle par 3
points permet de tracer
rapidement des rectangles en biais.
Ellipses
Poignées d'inclinaison :
vous permettent de placer un
objet de manière oblique.
Les objets d'un dessin sont rangés par ordre d'empilement, le
plus souvent l'ordre dans lequel ils ont été créés ou importés.
Pour modifier l'ordre des objets sélectionnés, accédez au menu
Disposition, Ordre.
Vous pouvez (avec la touche CTRL) dessiner une ellipse ou un
cercle en faisant glisser en diagonale l'outil Ellipse, puis
changer sa forme (arc ou diagramme à secteurs) à l'aide de
la barre des propriétés.
L'outil Ellipse par 3 points
vous permet de tracer rapidement une
ellipse en biais, ce qui vous dispense de faire pivoter l'ellipse.
Formes complexes
Utilisation de tableaux
Un tableau permet une mise en page ou une présentation
structurée du texte et des images dans un dessin. Vous
pouvez tracer un tableau vous-même, en créer un à partir
de texte courant et changer facilement l'aspect d'un tableau
en modifiant ses propriétés et son formatage. De plus,
comme les tableaux sont des objets, vous pouvez les manipuler de
diverses manières. Il est également possible d'importer des tableaux
existants à partir d'un fichier texte ou d'un tableur.
Pour créer un tableau :
Vous pouvez à partir du menu contextuel Objets dessiner des polygones,
des grilles, des spirales et deux types d'étoiles : parfaites et complexes. De
la barre de propriétés de chaque outil, changez le nombre de côtés, de
points, de colonnes, de lignes et de révolutions.
Formes prédéfinies
Profitant de la collection Formes parfaites, vous pouvez tracer des formes
de base, des flèches, des organigrammes, des bannières et des légendes.
Utilisez le sélecteur de type de la forme sur la barre de propriétés pour
choisir une forme spécifique de la catégorie.
Vous pouvez ensuite faire glisser un glyphe
de modifier l'aspect de certaines formes.
Ajout et formatage de texte
Cliquez sur l'outil Tableau.
Entrez des valeurs dans les zones Nombre de rangées
et colonnes de la barre de propriétés.
Faites glisser la souris en diagonale pour tracer le tableau.
Traçage de lignes et de courbes
CorelDRAW propose divers outils de dessin qui permettent de tracer des
lignes droites et des courbes, ainsi que des lignes composées à la fois de
segments droits et courbes. Les segments de ligne sont reliés par des
points nodaux, représentés par des petits carrés. Les outils Ligne sont
accessibles depuis le menu contextuel Courbe.
Les outils Main levée
et Polylignes
vous
permettent de tracer des lignes à main levée, comme
si vous dessiniez un croquis sur un carnet.
Les outils Bézier
et Plume
vous
permettent de tracer des lignes segment
par segment, en plaçant méthodiquement
chaque point nodal et en contrôlant la
forme de chaque segment courbe.
Pour tracer un segment droit, cliquez à l'endroit où vous
souhaitez que le segment de ligne commence puis là où
vous souhaitez qu'il se termine.
Pour tracer un segment courbe, cliquez à l'endroit où
vous souhaitez que le segment commence, puis faites
glisser la souris sur la page de dessin.
L'outil B-spline permet de tracer des lignes courbes
en définissant des points de contrôle qui mettent
la courbe en forme sans la découper en segments.
Il y a deux types de texte que vous pouvez ajouter à vos dessins : du texte
artistique et du texte courant. Vous pouvez également importer du texte
d'un fichier externe ou le coller depuis le presse-papiers de Windows.
Texte artistique
Le texte artistique convient aux petits blocs de texte (quelques
lignes) auxquels vous pouvez appliquer divers effets tels que
des ombres portées ou des enveloppes. Il est possible d'ajouter
du texte artistique à un tracé ouvert ou fermé.
Adapter le texte au tracé
Pour insérer le texte dans un tracé, cliquez
sur le menu Texte et choisissez l'option
Adapter le texte au tracé. Utilisez l'aperçu
dynamique pour positionner le texte dans
le tracé désiré et cliquez dessus pour accoler
le texte au tracé.
Conseil : Cliquez sur l'outil
Texte, pointez vers le tracé et,
lorsque le curseur affiche
Adapter au tracé, cliquez
pour ajouter le texte.
Adapter le texte au tracé
Vous pouvez démystifier rapidement une police utilisée dans les documents
d'un client en envoyant un échantillon à la page WhatTheFont™ du site
Web MyFonts (site en anglais) : www.myfonts.com/WhatTheFont
Texte courant
Le texte courant convient aux corps de texte plus
étoffés et qui nécessitent un formatage plus élaboré.
Lorsque vous ajoutez un cadre paragraphe, vous devez
d'abord faire glisser l'outil Texte pour créer un cadre de texte.
Conseil : Cliquez sur l'outil Texte et placez le
curseur à l'intérieur de l'encadré. Lorsque le
curseur se transforme en curseur de texte,
cliquez pour ajouter du texte.
Pipette et Pot de peinture
Réduction des points nodaux
Lorsque vous échantillonnez une couleur avec l'outil Pipette dans
CorelDRAW, le mode Appliquer la couleur est automatiquement
activé de sorte que vous pouvez immédiatement appliquer à un
autre projet la couleur échantillonnée.
Délimitez la zone de sélection des nœuds à l'aide de l'outil Forme.
Cliquez sur Réduire les nœuds dans la barre de propriétés.
Remplissage et mise en forme des objets
Vous pouvez ajouter des surfaces de couleur aux objets,
remplir des zones fermées ainsi que changer la couleur
de leurs contours.
L'outil Pipette se trouve aussi dans de nombreuses boîtes de dialogue de
couleurs pour que vous puissiez échantillonner et marier les couleurs d'un
document sans fermer la boîte de dialogue.
Mise en forme d'objets
Pour modifier la forme d'un objet, cliquez dessus avec l'outil Forme,
ses points nodaux s'afficheront. À chaque type d'objet est associé un
ensemble de méthodes de mise en forme spécialisées.
Les objets créés à l'aide des outils de forme de base, tels que les
outils Rectangle, Ellipse ou Polygone ont des procédés de
façonnage uniques et offrent souvent un glyphe ou un point
nodal surdimensionné pour vous permettre d'ajuster les
propriétés de cette forme particulière.
Rectangles aux coins arrondis
Sélectionnez le rectangle à l'aide de l'outil Forme.
Pour remplir un objet fermé sélectionné d'une couleur solide (uniforme),
cliquez sur un témoin de couleur dans la palette de couleurs.
Pour changer la couleur d'un contour, cliquez droit sur un témoin
de couleur.
Pour mélanger des couleurs en sélectionnant un objet, appuyez sur
Ctrl pendant que vous cliquez sur une autre couleur dans la palette
de couleurs.
Pour sélectionner une couleur voisine, cliquez sur un témoin de
couleur sans relâcher le bouton.
Glisser-déplacer une couleur
Cliquez sur n'importe quel point nodal angulaire
et faites-le glisser pour en arrondir le coin.
Mise en forme d'ellipses
Pour obtenir un diagramme circulaire
à partir d'une ellipse, cliquez sur l'un
des points nodaux de l'ellipse et faitesle glisser en maintenant le pointeur à
l'intérieur de l'ellipse.
Sélection d'une couleur dans une palette
Pour créer un arc à partir
d'une ellipse, cliquez sur l'un
des points nodaux de l'ellipse
et faites-le glisser en maintenant
le pointeur à l'extérieur de
l'ellipse.
Pour changer une couleur de contour, faites glisser un
échantillon de couleur sur un objet et déposez-le lorsque
le curseur du contour apparaît.
Pour modifier la surface d'un objet fermé, faites glisser
un témoin de couleur sur l'objet et déposez-le lorsque
le curseur de la surface apparaît.
Boîte de dialogue Couleur
Sélectionnez la boîte de dialogue Plume
de contour à partir du menu contextuel
de l'outil Plume dans la boîte à outils.
Mise en forme de polygones et d'étoiles
Sélectionnez la boîte de dialogue
Couleur de surface ou Surface dégradée
à partir du menu contextuel de l'outil
Surface dans la boîte à outils.
Pour former un polygone par effet miroir, cliquez
sur l'un des points nodaux du polygone et faitesle glisser dans n'importe quelle direction.
Faites-le glisser vers le centre pour former une étoile.
Ajout d'effets 3D
Conversion en courbes
Les objets créés avec les outils Forme comme l'outil Rectangle doivent
être convertis en courbes pour pouvoir modifier les points nodaux.
Pour convertir un objet en courbes, procédez comme suit :
Sélectionnez l'objet avec l'outil Sélecteur.
Dans le menu Disposition, cliquez sur Convertir en courbe
ou optez pour le raccourci CTRL+Q.
Traçage de lignes et de courbes
Vous pouvez former les objets courbes et lignes en manipulant leurs
points nodaux et leurs segments ou encore en ajoutant et en supprimant
des points nodaux.
Ajout d'un point nodal
Pour ajouter un point nodal, cliquez deux fois sur le tracé ou
cliquez sur le tracé, puis sur le bouton Ajouter un point nodal
dans la barre de propriétés.
Suppression d'un point nodal
Sélectionnez les nœuds à supprimer et appuyez sur Suppr, ou
sélectionnez les nœuds et cliquez sur Supprimer le nœud dans
la barre de propriétés.
Point nodal de fin
(indique la direction
de la courbe)
Point nodal de départ
Point nodal
Poignée de contrôle
Point de contrôle
Vous pouvez donner aux objets l'illusion de profondeur 3D en appliquant
des effets de projection, de perspective, de relief et d'ombre portée.
Projection
Ouvrez le menu fixe Projection à partir
du menu Fenêtre > Menus fixes.
Sélectionnez un objet, ajustez les
paramètres dans menu fixe Projection,
puis cliquez sur Appliquer.
Direction : Extérieur, Décalage : 0.03
Étapes : 3, Couleur de surface : Jaune
Ombre portée
Ouvrez le menu contextuel Outils interactifs,
puis cliquez sur l'outil interactif Ombre portée.
Cliquez sur un objet.
Lorsque vous ajoutez une ombre
Faites-le glisser depuis son centre ou l'un
portée, vous pouvez modifier sa
de ses côtés jusqu'à ce que l'ombre portée perspective et ajuster ses attributs,
tels que la couleur, l'opacité, le
atteigne la taille qui vous convient.
niveau d'estompage, l'angle et
Spécifiez les attributs dans la barre de
l'adoucissement.
propriétés.
Effet de biseau
Avant
Estampage
Bords
adoucis
Les effets de biseau, pouvant contenir
à la fois des couleurs non quadri et
des couleurs quadri (CMJN), sont
parfaitement adaptés à l'impression.
Créé par AdArt Graphics, Ottawa, Canada, à l'aide de CorelDRAW Graphics Suite X5
Ouvrez le menu fixe Biseau à partir du
menu Fenêtre, puis Menus fixe. Vous
avez le choix entre les styles de biseau
suivants :
Bords adoucis : crée des surfaces
biseautées qui apparaissent nuancées
dans certaines zones.
Estampage : fait apparaître un objet
en relief.
Nouveautés et améliorations de CorelDRAW® Graphics Suite X5
Corel® CONNECT™
Outil Surface Maille
Corel® CONNECT™ est un navigateur plein écran
qui se synchronise avec CorelDRAW® X5 et
Corel® PHOTO-PAINT™ X5 pour faciliter la
recherche de contenu sur votre ordinateur,
réseau local, le DVD de contenu Corel et les sites
Web sélectionnés. Vous pouvez parcourir ou
rechercher du contenu (images, cliparts, photos,
polices, symboles, objets, formats de fichiers)
pris en charge ou non par la suite graphique CorelDRAW X5.
L'outil Surface Maille vous permet de concevoir des objets multicolores
avec des transitions de couleurs plus fluides. De plus, mise à contribution,
depuis la barre de propriétés, la nouvelle option Lisser
la couleur de la maille, ainsi que l'outil Pipette et le
sélecteur Couleur, vous simplifient le choix et
l'échantillonnage des couleurs afin que vous puissiez
réaliser des transitions riches des détails
colorimétriques.
Affichage Pixels
Le nouvel affichage Pixels vous permet de créer des dessins en pixels réels,
ce qui donne une représentation précise de l'affichage d'un dessin sur
Internet. Le mode Pixels est accessible depuis le menu Affichage et facilite
l'alignement très précis des objets les uns par rapport aux autres.
Boîte de dialogue Exporter au Web
Inscrite au nombre des nouveautés,
cette boîte de dialogue réunit toutes les
commandes et élimine le besoin d'ouvrir
d'autres boîtes de dialogue lorsque vous
préparez un fichier à l'exportation. Elle
vous permet aussi de comparer les
résultats de divers filtres et paramètres
avant de choisir le format de sortie qui
convient le mieux. De plus, vous pouvez
spécifier la transparence des objets et définir l'aspect mat des couleurs
pour les bords anticrénelés tout en prévisualisant vos modifications en
temps réel.
Conversion en niveaux de gris
Corel PHOTO-PAINT X5 vous permet de contrôler comme vous le voulez la
conversion des images en niveaux de gris en vous laissant choisir la
gamme des couleurs utilisées lors de la conversion. On évite ainsi d'avoir
une image d'aspect délavé à cause de la prédominance du bleu ou du
rouge sur la photo d'origine. Cette nouvelle boîte de dialogue offre une
fenêtre d'aperçu qui permet d'ajuster les couleurs pour une conversion
plus réaliste.
Corel® PowerTRACE® X5
Vectorisez des bitmaps pour en tirer des objets vectoriels, précis et fluides,
de qualité exploitable. Vous pouvez vectoriser une image bitmap en une
seule étape, par la commande Vectorisation rapide, ou utiliser les
commandes de PowerTRACE qui font prévisualiser et ajuster les résultats
de la vectorisation. CorelDRAW Graphics Suite X5 offre deux modes de
vectorisation de bitmaps : Axe et Contour. La vectorisation de l'axe donne
des courbes ou des coups de pinceaux plus précis qui profitent aux
illustrations techniques, au tracé de lignes ou de signatures. Améliorées,
les contrôles du lissage de la couleur et des angles optimisent le résultat.
Outils de dessin
La suite propose une collection d'outils de dessin
nouveaux et améliorés dont l'outil B-spline, le menu
fixe Coordonnées d'objet, les pointes de flèche
redimensionnables et les outils de connexion et de
B-spline
cote et l'outil Cote de segment. L'outil B-spline permet
de créer des courbes lisses avec moins de nœuds que
les courbes tracées à main levée. Pour une précision optimale, le menu
fixe Coordonnées d'objets permet de spécifier la taille d'un nouvel objet
ainsi que son emplacement sur la page.
Coins arrondis
Vous pouvez maintenant créer des sommets coupés,
festonnés ou arrondis depuis la barre de propriétés de l'outil
Rectangle. Lorsque vous étirez ou mettez un rectangle à
l'échelle, les coins arrondis sont conservés sans distorsions et
une option vous permet de conserver le rayon initial de
l'angle. De plus, les angles sont désormais exprimés en unités de rayon
vrai ce qui facilite leur manipulation. Vous pouvez étirer des rectangles
aux sommets coupés, festonnés ou arrondis sans distorsion des angles.
Avec la nouvelle option Transparence par point nodal,
vous pouvez dévoiler les objets derrière les points
nodaux ou les carreaux d'une maille.
Boîte de dialogue Importation de
documents
CorelDRAW X5 dispose de la boîte de dialogue Créer un nouveau
document qui propose une série de présélections de format de page, de
résolution de document, de mode d'aperçu, de mode de couleur et de
profil de couleurs.
Menu Navigateur de palette de couleurs
Le menu fixe Navigateur de palette de couleurs
comprend de nouveaux profils PANTONE®, tels que le
système PANTONE® Goe™ et la palette Fashion+Home,
et facilite la création, l'organisation et l'affichage ou le
masquage des palettes de couleurs par défaut ou
personnalisées. Vous pouvez créer des palettes RVB
propres au Web ou des palettes CMJN propres à
l'impression. Pour garantir une homogénéité optimale
des couleurs, vous pouvez également ajouter des
palettes de couleur tierce lorsque vous utilisez plusieurs
applications.
Palette de documents/d'images
CorelDRAW X5 et Corel PHOTO-PAINT X5 engendrent automatiquement
pour chaque projet de dessin une palette de couleurs personnalisées. La
palette est enregistrée en même temps que le fichier, ce qui vous permet
d'accéder rapidement aux couleurs du projet.
Gestion globale des couleurs
CorelDRAW Graphics Suite X5 est dotée d'un moteur de gestion des
couleurs entièrement reconçu. La nouvelle boîte de dialogue Paramètres
de gestion des couleurs par défaut permet de définir les profils couleur
implicites, les politiques de colorimétrie et les intentions du rendu de
chaque application. Cette approche donne une représentation précise des
couleurs et laisse une marge de liberté accrue aux utilisateurs avancés.
Paramètres de couleurs du document
Cette nouvelle boîte de dialogue permet de
régler les paramètres de couleurs qui
s'appliquent uniquement au document courant.
Ces paramètres supplantent les paramètres par
défaut pendant que vous travaillez sur le
document.
Paramètres d'épreuve de
couleurs
Tous les paramètres d'épreuve de couleur sont regroupés dans un menu
fixe unique pour faciliter l'enregistrement des présélections et préparer
plus efficacement les documents pour divers périphériques de sortie. Le
menu fixe vous permet de gagner du temps en listant les périphériques
de sortie disponibles pour prévisualiser le document final. Aux fins
d'approbation des clients, vous pouvez facilement exporter des épreuves
virtuelles et imprimer des épreuves papier depuis ce menu fixe.
Options d'échantillonnage de couleurs
Importation et exportation de fichiers
L'ajout de l'outil Pipette à de nombreuses
boîtes de dialogue de couleurs permet
d'échantillonner et d'adapter facilement
les couleurs d'un document sans fermer la
boîte de dialogue. L'outil Pipette est
également disponible sur les palettes
de couleurs et dans les sélecteurs de
couleurs sur la barre de propriétés.
CorelDRAW vous permet d'importer ou d'exporter une grande variété
de formats de fichiers.
CorelDRAW® Graphics Suite X5 offre un grand nombre de fonctions pour
manipuler efficacement de nombreux formats raster.
CorelDRAW permet d'importer des fichiers créés dans d'autres
applications. Par exemple, vous pouvez importer des fichiers
PDF (Portable Document Format), JPEG ou AI (Adobe Illustrator).
Vous pouvez importer un fichier et le placer dans la fenêtre de
l'application active en tant qu'objet. Vous pouvez également
redimensionner un fichier et le centrer au moment de son importation.
Le fichier importé devient alors une partie du fichier actif.
Lorsque vous importez une image bitmap, vous
pouvez la rééchantillonner afin de réduire la taille
du fichier ou la recadrer afin d'éliminer les zones
superflues de la photo. Vous pouvez également
recadrer l'image afin de sélectionner uniquement
une zone de l'image et une taille de fichier précises
à importer.
Prise en charge de fichiers RAW
Quand vous importez des fichiers bruts de votre appareil photo numérique,
vous pouvez consulter les informations sur les propriétés des fichiers et les
paramétrages de l'appareil, ajuster la couleur et les teintes de l'image, et
améliorer la qualité de l'image. Des fonctions de contrôle interactif vous
permettent de prévisualiser rapidement les modifications.
Pour rendre plus
facile l'importation,
vous pouvez trier les types de fichiers suivant
divers critères : plus récents, extension, texte
ou description.
Redressement d'images
La boîte de dialogue Redresser l'image vous permet
de redresser rapidement des images bitmap. Cette
fonctionnalité est pratique pour redresser des photos
prises ou scannées en biais.
Histogramme
Modifiez facilement vos images en comparant les résultats à mesure que
vous ajustez le ton, appliquez des effets ou traitez les fichiers bruts de
l'appareil photo.
Laboratoire de réglage d'images
Le Laboratoire de réglage d'images comporte
des commandes automatiques et manuelles
de correction d'image, organisées de manière
logique. Sélectionnez uniquement les
commandes utiles pour corriger les
problèmes spécifiques à votre image,
de haut en bas en partant de l’angle
supérieur droit. Il est préférable de recadrer
ou de retoucher toutes les parties de
l'image avant de procéder à la correction des couleurs et des tons.
Exportation de fichiers
Vous pouvez exporter et enregistrer des images dans différents formats
compatibles avec d'autres applications. Par exemple, vous pouvez
exporter un fichier au format AI (Adobe Illustrator) ou GIF. Certains
formats de fichiers pouvant ne pas prendre en charge toutes les
fonctions d'un fichier (CDR), il est préférable d'enregistrer le fichier
d'origine au format (CDR) avant de l'exporter.
CONSEIL : Si vous importez un fichier texte,
assurez-vous que l'outil Texte est sélectionné
lors de l'importation. Cela va filtrer les types
de fichiers non-texte dans la zone de liste.
Raccourcis clavier
Fichier
Ouvrir . . . . . . . . . . . . . . . . . Ctrl+O
Enregistrer . . . . . . . . . . . . . .Ctrl+S
Nouveau document . . . . . . . Ctrl+N
Importer . . . . . . . . . . . . . . . Ctrl+E
Exporter . . . . . . . . . . . . . . . Ctrl+I
Imprimer . . . . . . . . . . . . . . Ctrl+P
Texte
Aligner sur la ligne de base. . Alt+F12
Texte à puces . . . . . . . . . . . . Ctrl+M
Convertir texte . . . . . . . . . . . Ctrl+F8
Modifier le texte. . . . . . . . . . Ctrl+Maj+T
Formater le texte . . . . . . . . . Ctrl+T
Modifier
Copier . . . . . . . . . . . . . . . . . Ctrl+F8
Copier les propriétés depuis . Ctrl+Maj+A
Couper . . . . . . . . . . . . . . . . Ctrl+X
Supprimer . . . . . . . . . . . . . . Suppr.
Dupliquer . . . . . . . . . . . . . . Ctrl+D
Coller . . . . . . . . . . . . . . . . . .Ctrl+V
Rétablir . . . . . . . . . . . . . . . . Ctrl+Maj+Z
Répéter . . . . . . . . . . . . . . . . Ctrl+R
Reprise affinée . . . . . . . . . . . Ctrl+Maj+D
Annuler . . . . . . . . . . . . . . . . Ctrl+Z
Boîte à outils
Afficher ou masquer
Sélection et dernière
option utilisée . . . . . . . . . . Espace
Sélection et texte . . . . . . . . Ctrl+Espace
Affichage
Rafraîchir l'écran . . . . . . . . . Ctrl+W
Plein écran . . . . . . . . . . . . . .F9
Basculeur d'affichage . . . . . . Maj+F9
Panoramiquer l'écran . . . . . . Alt+Flèche
Zoom avant de sélection . . . F2
Zoom arrière . . . . . . . . . . . . F3
Zoom :
Tous les objets . . . . . . . . . . F4
Page . . . . . . . . . . . . . . . . . Maj+F4
Sélection . . . . . . . . . . . . . . Maj+F2
Sélection arrangée
Associer . . . . . . . . . . . . . . . .Ctrl+G
Dissocier . . . . . . . . . . . . . . . Ctrl+U
Désassembler . . . . . . . . . . . Ctrl+K
Combiner . . . . . . . . . . . . . . Ctrl+L
Convertir en courbes . . . . . . Ctrl+Q
Mettre en ordre :
Vers l'arrière . . . . . . . . . . . . Ctrl+Pg. suiv.
Placer devant . . . . . . . . . . . .Ctrl+Pg. préc.
Arrière-plan . . . . . . . . . . . . . Maj+Pg. suiv.
Premier plan . . . . . . . . . . . . Maj+Pg. préc.
Alignement des raccourcis clavier
C - Centre
T - Haut
E - Égal
L - Gauche
P - Centre de la page
R - Droite
B - Bas
Touches fonction
F1
F2
F3
F4
Aide
Zoom avant
Zoom arrière
Zoom sur sél.
Changer de casse
Zoom sur tous
les objets
Zoom sur la page
MF Objectif
Quitter
MAJ + Qu'est-ce que c'est ?
Ctrl +
ALT+
MAJ+
CTRL+
ALT+
MAJ+
CTRL+
ALT+
Menu fixe
Dim. linéaire
F5
F6
F7
F8
Dernier outil
Rectangle
Ellipse
Texte
MF Styles
Fenêtre suiv.
Position. MF
Convertir texte
Pivoter MF
F9
F10
F11
F12
Plein écran
Basculer
Forme
Surface dégradée
Surface uniforme
Symboles
Éditeur VBA
Plume de contour
Couleur de contour
Correcteur d'ortho.
Aligner sur la base
MF Échelle
Options texte
MF Taille
Pour afficher tous les raccourcis, cliquez sur le menu Outils, Options, Commandes, Raccourcis clavier, Tout afficher.
© Corel Corporation. All rights reserved. 01/11 JB#3791-10
Fonctions d'édition raster à découvrir
Importation de fichiers
