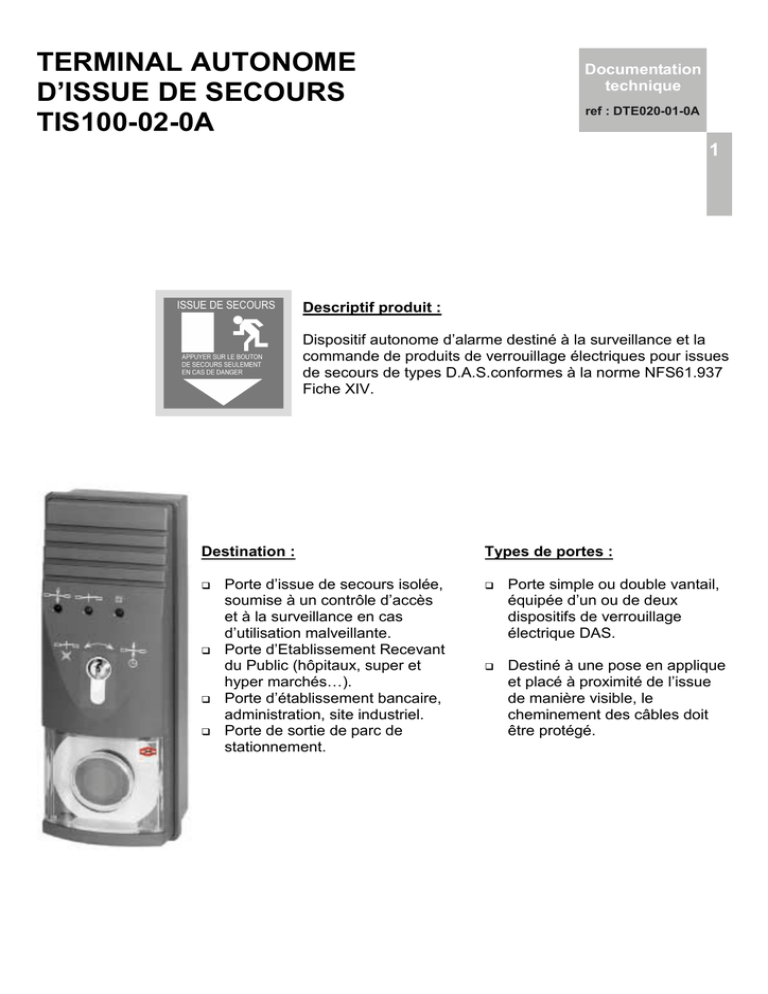

TERMINAL AUTONOME
D’ISSUE DE SECOURS
TIS100-02-0A
Documentation
technique
ref : DTE020-01-0A
1
Descriptif produit :
Dispositif autonome d’alarme destiné à la surveillance et la
commande de produits de verrouillage électriques pour issues
de secours de types D.A.S.conformes à la norme NFS61.937
Fiche XIV.
Destination :
G
G
G
G
Porte d’issue de secours isolée,
soumise à un contrôle d’accès
et à la surveillance en cas
d’utilisation malveillante.
Porte d’Etablissement Recevant
du Public (hôpitaux, super et
hyper marchés…).
Porte d’établissement bancaire,
administration, site industriel.
Porte de sortie de parc de
stationnement.
Types de portes :
G
Porte simple ou double vantail,
équipée d’un ou de deux
dispositifs de verrouillage
électrique DAS.
G
Destiné à une pose en applique
et placé à proximité de l’issue
de manière visible, le
cheminement des câbles doit
être protégé.
Documentation
technique
ref : DTE020-01-0A
2
Table des matières ................................................................Page
Généralités.....................................................................................................................................3
Description du modèle..................................................................................................................3
Description du fonctionnement....................................................................................................4
Après mise sous tension ou coupure secteur ................................................................................................ 4
Déverrouillage bref ......................................................................................................................................... 4
Déverrouillage permanent .............................................................................................................................. 5
Verrouillage par le terminal ............................................................................................................................ 5
Fonctions d'alarme ......................................................................................................................................... 6
Alarme danger ............................................................................................................................................ 6
Alarme autoprotection ................................................................................................................................ 6
Alarme surveillance porte........................................................................................................................... 6
Arrêt signal sonore et réarmement d'une alarme........................................................................................... 7
Procédure à suivre avec plusieurs alarmes ................................................................................................... 7
Surveillance porte .........................................................................................................................7
Pré-alarme...................................................................................................................................................... 8
Réarmement d'une pré-alarme ...................................................................................................................... 8
Contact d'état du verrouillage - contact de porte ........................................................................................... 8
Paramétrage du terminal de commande......................................................................................9
Commutateur S1 : durée du déverrouillage de la porte ................................................................................. 9
Commutateur S2 : durée de pré-alarme ........................................................................................................ 9
Commutateur S3 : durée d'alarme ................................................................................................................. 9
Signalisation d'une alarme .........................................................................................................11
Description des éléments de commande et de signalisation...................................................11
Installation ...................................................................................................................................12
Raccordement au système de sécurité incendie, bornes 13/14 .................................................................. 12
Remarques concernant le passage des câbles et le raccordement ............................................................ 12
Remarques concernant le montage du boîtier encastré (Nous consulter) .................................................. 13
Dimensions du boîtier encastré.................................................................................................................... 14
Caractéristiques techniques du TIS100-02-0A ..........................................................................15
Schéma de raccordement du TIS100-02-0A ..............................................................................16
Mise en place ou remplacement du demi-cylindre profil Européen ........................................17
Remplacement de la Multi-LED du bouton de secours ............................................................18
Notes ............................................................................................................................................19
Gabarit de perçage du terminal TIS100-02-0A...........................................................................21
Documentation
technique
ref : DTE020-01-0A
Généralités
3
Le terminal de commande avec tempo type TIS100-02-0A permet la
commande et la surveillance d'une issue de secours.
Il comprend l'électronique de commande, ce qui lui permet de fonctionner en
autonome. Toutes les fonctions de commande et de signalisation sont intégrées.
Le terminal TIS100-02-0A autorise le raccordement des produits de verrouillage d’issue de secours
JPM de types verrou électromagnétique VE1000 ou, PUSH CONTROL EVOLUTION version Blocage
Détections et Blocage Dogging Détections ou encore électro-serrure ELX568. Peut-être également
raccordé à tout produit conformes à la norme NFS61.937 et aux entrées nécessaires au
fonctionnement du terminal. de types gâches électriques et ventouses
Il est nécessaire de prévoir une alimentation externe, dimensionnée en conséquence.
Le terminal TIS100-02-0A permet les fonctions suivantes :
•
déverrouillage d'urgence de l'issue de secours
•
déverrouillage par le système de détection incendie existant
•
déverrouillage permanent par le ½ cylindre ou par un contact externe (exemple horloge)
•
déverrouillage d'urgence avec signal d'alarme par un bouton-poussoir externe
•
signalisation sonore et par LED de l'état d'alarme
•
un contact hors potentiel pour un report d'état "verrouillé / déverrouillé"
•
Les entrées et sorties permettent le raccordement d'un tableau central de commande ou d'un boîtier
de commande extérieur asservi (Nous consulter).
Description du modèle
Terminal TIS100-02-0A :
Ce terminal offre les fonctions de surveillance et de commande d’un ou deux produits de verrouillage
électrique des issues de secours, conformes à la norme des DAS NF61.937 fiche XIV, ainsi qu’à
l’article Co46 des Etablissements Recevant du Public.
Prévu pour une pose en applique, ce terminal permet en option une pose semi-encastrée (Nous
consulter).
Documentation
technique
ref : DTE020-01-0A
Description du fonctionnement
4
La description de chaque fonction, paramétrage et raccordement externe sont décrits
dans le présent document. Veuillez lire attentivement cette notice afin d'éviter tout
problème à la mise en service.
Après mise sous tension ou coupure secteur
Le terminal procède à une lecture des différentes entrées, du coup de poing et de l'état de la serrure
lors de la mise sous tension ou après une coupure secteur.
L'état du système est fonction des paramètres d'entrées. Si le terminal bascule en état d'alarme, il faut
en vérifier l'origine (voir signalisation des alarmes).
Déverrouillage bref
La ½ cylindre profil européen du terminal permet la fonction "déverrouillage bref" par un tour de clé
dans le sens "verrouillé".
Cette fonction peut aussi être obtenue par un bouton-poussoir sur l'entrée 11/12 ou par un autre
dispositif tel que boîtier de commande extérieur ou tableau central (Nous consulter). L'issue de secours
est aussitôt déverrouillée pendant une durée déterminée en S1. Cette temporisation peut être
renouvelée par un nouveau tour de clé. Cela signifie que chaque appui sur le bouton-poussoir relance
la temporisation.
A la fin de cette temporisation, l'issue de secours se reverrouille automatiquement. Cet état est
signalisé par le clignotement de la LED verte. Il en est de même pour tout dispositif optionnel raccordé.
Si le signal est permanent sur cette entrée (horloge par exemple), l'issue reste déverrouillée. Lors de la
disparition de ce signal, la temporisation "déverrouillage bref" paramétré en S1 démarre.
Après la fermeture de la porte, la temporisation est arrêtée, puis le terminal bascule à l'état "verrouillé".
Si cette fonction n'est pas souhaitée, il suffit de modifier le paramétrage avec S4.2. Dans ce cas, cette
fonction ne sera possible que par le bouton-poussoir externe (bornes 11 et 12).
Signal d'alarme : le signal d'alarme demeure fonctionnel lors d'un déverrouillage bref.
S 4.2 : ON (en haut) =
S 4.2 : OFF (en bas) =
Avec déverrouillage bref par clé ou par borne 20
(configuration usine).
Sans déverrouillage bref par clé ou borne 20.
Documentation
technique
ref : DTE020-01-0A
Déverrouillage permanent
Le terminal permet deux modes de fonctionnement en ce qui concerne la
5
fonction "déverrouillage permanent", paramétrable par S 4.3. :
1/ Déverrouillage immédiat dès l'action du ½ cylindre en position
déverrouillée, par :
• l'entrée "libération permanente",
• par le boîtier extérieur optionnel (Nous consulter)
• par un tableau de contrôle optionnel (Nous consulter)
2/ Maintien du signal de déverrouillage par la clé pendant 5 secondes, ceci afin d'éviter un
déverrouillage suite à une erreur de manipulation.
Les bornes 9/10 provoquent un déverrouillage immédiat ; cette entrée est prioritaire.
La LED verte du terminal signale l'état de déverrouillage ainsi que sur l'éventuel boîtier de commande
extérieur ou sur le tableau central.
Etat d'alarme : une alarme est également signalée en mode déverrouillé.
Paramétrage du mode de fonctionnement avec S 4.3
S 4.3 ON (en haut) =
déverrouillage immédiat après action sur serrure, borne 10
ou borne 19 (configuration usine)
S 4.3 OFF (en bas ) =
déverrouillage après maintien de la serrure ou de la borne
19 pendant 5 secondes.
Nota : la borne 10 fonctionne en immédiat.
Verrouillage par le terminal
Après un déverrouillage permanent ou un déverrouillage bref, une action de ½ cylindre PE en position
"verrouillage" ainsi qu'un appui sur le bouton "verrouillage" du boîtier optionnel de commande extérieur
ou du tableau central, provoque un verrouillage immédiat.
Le verrouillage ne peut cependant être effectif que lorsqu'il n'y a pas d'alarme et lorsque la porte est
fermée.
L'état de la porte est transmis par un contact porte (contact magnétique ou contact de fond de gâche).
La LED rouge du terminal, du boîtier optionnel de commande extérieur ou du tableau central signale
l'état de verrouillage. (Nous consulter.)
Etat d'alarme : une alarme est également signalée en état de verrouillage.
Documentation
technique
ref : DTE020-01-0A
Fonctions d'alarme
6
L'alarme se déclenche d'après les conditions suivantes. Elles sont de trois types :
• alarme danger
• alarme autoprotection
• alarme surveillance porte
Alarme danger
Elle se déclenche lors :
- de l'appui sur le coup de poing "déverrouillage d'urgence"
- de l'activation de l'entrée "système de sécurité incendie"
- de l'activation de l'entrée "déverrouillage d'urgence"
L'état d'alarme est signalé par la LED jaune, ainsi que par la LED verte qui signifie que l'issue est
déverrouillée. De même, le contact d'alarme hors potentiel est activé, ce qui permet un report.
Nota : le commutateur S 4.4 en position OFF permet de ne pas activer la sirène intégrée lors d'une
alarme "système de sécurité incendie" ou lors de l'activation de l'entrée "déverrouillage
d'urgence".
Alarme autoprotection
Le terminal possède un contact d'autoprotection, c'est à dire un contact de capot afin d'éviter
l'ouverture du boîtier et la manipulation par une personne non autorisée.
Lors de l'ouverture du terminal, l'alarme se déclenche. Le contact "alarme" s'enclenche et la sirène
intégrée retentit.
L'issue de secours reste verrouillée et la LED rouge ainsi que la LED jaune signalent l'état d'alarme sur
le terminal, voir sur le boîtier optionnel de commande extérieur ou le tableau central. (Nous consulter.)
Alarme surveillance porte
Cette alarme est déclenchée par deux événements :
• une durée écoulée de la pré-alarme
• une ouverture porte à l'état verrouillé (porte forcée)
Le premier événement est identique à une alarme danger, la LED jaune puis la LED verte sont
allumées et la sirène retentit.
Le deuxième événement est signalé par la LED jaune et la LED rouge puis par la sirène. L'issue reste
verrouillée. Le contact "alarme" permet un report.
Documentation
technique
ref : DTE020-01-0A
Arrêt signal sonore et réarmement d'une alarme
7
Une alarme s'efface en deux étapes.
La première étape est un arrêt du signal sonore par la clé en position
"déverrouillée".
Le contact d'alarme retombe (NO). La LED jaune du terminal, voir celle du boîtier optionnel de
commande extérieur ou du tableau central s'éteint et la LED verte clignote.
Cet état signale que l'alarme est arrêtée, mais pas effacée.
Ensuite il s'agit d'annuler la cause de l'alarme c'est à dire le réarmement du coup de poing ou du
système de sécurité incendie. La LED verte est maintenant fixe, ce qui signifie que la cause de l'alarme
a disparu. Le terminal est à l'état "déverrouillé".
Procédure à suivre avec plusieurs alarmes
Après un déclenchement de l'alarme par le coup de poing par exemple, on procède à un arrêt du signal
sonore et au réarmement du coup de poing.
Dans cet état, un nouvel appui sur le coup de poing n'active plus la sirène.
Cet état est signalé par le clignotement de la LED verte. Il faudra alors donner un tour de clé en
position " déverrouillé".
L'alarme se déclenche de nouveau s'il s'agit d'un autre critère d'alarme (ex : Système de Sécurité
Incendie).
Surveillance porte
La surveillance porte est un contrôle de la durée d'ouverture de la porte.
A l'issue de cette durée d'ouverture, si la porte n'a pas pu être reverrouillée, car restée ouverte, la préalarme est activée (S 2). L'alarme se déclenche à l'issue de la temporisation S 2.
La fonction surveillance porte est également active après un signal de libération permanente.
Cette fonction peut être inhibée avec le commutateur S 4.1 :
S 4.1 ON (en haut) :
Avec surveillance porte et alarme (configuration usine).
S 4.2 OFF (en bas) :
Sans surveillance porte, ni pré-alarme, ni alarme.
Documentation
technique
ref : DTE020-01-0A
Pré-alarme
La pré-alarme se déclenche en fonction de l'état du verrouillage puis de l'état du
8
contact de porte. Cette pré-alarme ne doit pas être interprétée en tant que danger,
mais comme une anomalie dans la procédure de verrouillage. C'est à dire que le
contact du relais alarme ne bascule pas et la LED jaune ne s'allume pas, mais la sirène intégrée sonne
à une faible puissance, la durée de la pré-alarme est réglable par le commutateur S2.
Si le défaut disparaît (refermer la porte), la pré-alarme s'arrête automatiquement. Si le défaut est
toujours présent à l'issue de la temporisation, le terminal bascule alors à l'état d'alarme.
Causes d'une pré-alarme :
• Après un déverrouillage bref, l'ouverture de la porte n'a pas été suivie d'une fermeture.
• Après un déverrouillage centralisé suivi de la temporisation déverrouillage bref, la porte n'a pas été
refermée.
• Lors d'une procédure de verrouillage, lorsque la porte n'est pas fermée dans un laps de temps de 3
secondes.
Réarmement d'une pré-alarme
Il existe deux possibilités pour réarmer une pré-alarme :
La première consiste à annuler le défaut, le terminal bascule alors dans l'état commandé et la préalarme s'efface automatiquement.
La deuxième possibilité est de commuter avec la clé en position déverrouillage permanent. Dans ce
cas, le mode déverrouillage bref ne peut être obtenu que par les bornes 11 et 12.
Si l'on ne souhaite pas avoir de pré-alarme, il faut enlever le pont JP 1.
Etat d'alarme : lorsqu'une alarme intervient pendant un état de pré-alarme, elle est exploitée.
Contact d'état du verrouillage - contact de porte
Pour tout dispositif de verrouillage conforme à la norme NFS61.937 qui n’intègre pas l’information de
porte, il est nécessaire d’équiper l’issue d’un contact de porte de type magnétique ou tout autre
système adapté à l’huisserie. Ce contact permet de donner l'information porte fermée au terminal. Le
verrouillage n'est possible que lorsque la porte est fermée. Le contact d'état du DAS permet de donner
l'information verrouillée / déverrouillée (Attente / Sécurité).
Documentation
technique
ref : DTE020-01-0A
Paramétrage du terminal de commande
9
Commutateur S1 : durée du déverrouillage de la porte
La durée du déverrouillage de la porte est réglable de 11 à 176 secondes
(par pas de 11 secondes).
Lorsque le déverrouillage bref est activé, la porte est déverrouillée pendant une durée paramétrée en
S1. A l'issue de ce temps, la porte se reverrouille. Si la porte n'a pas été refermée, la pré-alarme se
déclenche suivie d'une alarme (en fonction du pont JP1 et du commutateur S 4.1).
Commutateur S2 : durée de pré-alarme
La durée de pré-alarme varie de 4 à 64 secondes (par pas de 4 secondes). Le commutateur S2 permet
de régler la durée de pré-alarme avant de basculer à l'état d'alarme lorsque la porte n'est pas
refermée.
Commutateur S3 : durée d'alarme
La durée d'alarme varie de 11 à 176 secondes ( par pas de 11 secondes). Le commutateur S3 définit
la durée d'alarme à l'issue de laquelle la sirène s'arrête. Le contact d'alarme (borne 15/16) ainsi que la
sortie LED 21 restent enclenchés, ce qui permet l'analyse.
Documentation
technique
ref : DTE020-01-0A
10
JP-1
F3
JP-2
Pont JP1
JP1 fermé = Avec pré-alarme (configuration usine).
S4
Signal de faible puissance avant l'alarme.
S3
Le contact d'alarme ainsi que la signalisation ne sont pas
S2
activés.
S1
JP1 ouvert = Sans pré-alarme.
Aucun signal de pré-alarme, puis à l'issue de la
temporisation S2, l'alarme se déclenche.
F2
F1
Schéma d'implantation
Pont JP2
JP2 fermé = déverrouillage permanent possible à partir du
½ cylindre intégré (configuration usine).
JP2 ouvert = Le déverrouillage permanent n'est pas
possible par le ½ cylindre intégré.
Commutateur S 4.1
S 4.1 : ON (en haut)
= surveillance porte active (configuration usine)
S 4.1 : OFF (en bas)
= surveillance porte inactive. Pas de pré-alarme
Commutateur S 4.2
S 4.2 : ON (en haut)
= Avec déverrouillage bref par serrure intégrée ou par borne
20 possible.
S 4.2 : OFF (en bas)
= Sans déverrouillage bref (serrure ou borne 20).
Commutateur S 4.3
S 4.3 : ON (en haut)
= déverrouillage permanent dès impulsion à la clé
(configuration usine).
S 4.3 : OFF (en bas)
= déverrouillage permanent après maintien de la clé pendant
5 secondes.
Commutateur S 4.4
S 4.4 : ON (en haut)
= sirène active lors d'un déverrouillage d'urgence ou lors
d'une alarme incendie.
S 4.4 : OFF (en bas)
= la sirène inactive lors d'un déverrouillage d'urgence ou
d'une alarme incendie.
Commutateur S 4.5
Voir notice complémentaire pour raccordement du terminal
sur BUS et tableau de commande (Nous consulter)
Documentation
technique
ref : DTE020-01-0A
Signalisation d'une alarme
11
Les LED du terminal permettent de définir la cause de l'alarme. Pour cela,
procéder comme suit :
• D’abord, arrêter le signal sonore, puis tourner et maintenir la clé à gauche,
regarder les LED.
• Refaire l'opération avec la clé à droite. La LED allumée permet de définir la cause de l'alarme par
rapporte au tableau ci-dessous.
Type de déclenchement
Borne de
raccordement
Serrure
Gauche
LED
Contact de sabotage
interne
Bouton de secours
interne
Contact porte
7/8
Entrée détection
incendie
13/14
Déverrouillage d'urgence
18
rouge
verte
Droite
jaune rouge
verte
jaune
aucune LED allumée
Description des éléments de commande et de signalisation
Affichage LED :
rouge = issue verrouillée, surveillance de porte activée
verte = issue déverrouillée, surveillance de porte non activée
verte / jaune = issue déverrouillée d'urgence, signalisation
"alarme danger"
verte / jaune ou rouge / jaune = autoprotection
rouge
vert
jaune
Mode de fonctionnement de la serrure :
Bref coup de clé vers la droite = Verrouillage
Surveillance porte
Déverrouillage bref
Bref coup de clé vers la gauche = Arrêt signal sonore
Déverrouillage
Arrêt surveillance porte
Déverrouillage permanent
Documentation
technique
ref : DTE020-01-0A
12
Installation
Raccordement au système de sécurité incendie, bornes 13/14
Le terminal peut être raccordé à un contact sec "feu général" du tableau de
signalisation incendie. Lors d'une alarme feu, l'issue de secours est immédiatement déverrouillée et la
sirène intégrée est activée. L'activation de la sirène est fonction du réglage du commutateur S4.4.
La ligne entre le tableau de signalisation incendie et le terminal est à sécurité positive, c'est à dire
qu'en cas de coupure d'un des fils, l'issue de secours se déverrouille.
Remarque importante :
Lorsque le terminal n'est pas raccordé au système de sécurité incendie, il faut impérativement faire un
pont entre les bornes 13 et 14.
Cet appareil répond aux exigences des directives de l'Union Européenne pour les exigences de
compatibilité électromagnétique.
La section des conducteurs est à définir en fonction du nombre d'appareils raccordés et de la longueur
de la ligne.
A ce propos, il est nécessaire de respecter les normes et règles d'installation en vigueur (NFS61.932).
Remarques concernant le passage des câbles et le raccordement
Important : Tous les câbles doivent passer par le bas du boîtier.
• les câbles doivent être positionnés et fixés par de dispositifs de décharge et traction
• l'espace entre les deux nervures du fond de boîtier doit rester libre
Documentation
technique
ref : DTE020-01-0A
Remarques concernant le montage du boîtier encastré (Nous consulter)
Le terminal à encastrer est livré avec une boîte d'encastrement en tôle d'acier
galvanisé. Lors du montage, il est impératif de respecter les instructions
suivantes :
- le câble arrive du bas par des orifices ronds
Boîte d'encastrement
+
- le câble doit être fixé proprement à l'arrière ou
+
à côté de la boîte d'encastrement afin de ne
pas être endommagé par les vis de fixation du
+
+
terminal
- le produit est livré avec 4 chevilles S6 et 4 vis.
Percer 4 trous avec une mèche de 6 mm au
max. 1000 mm
travers des 4 coins de la boîte d'encastrement
- respecter la hauteur maximale de fixation
au-dessus
du plancher
comme indiqué sur le schéma ci-contre
13
Documentation
technique
ref : DTE020-01-0A
Dimensions du boîtier encastré
de s
ec
n
ours
u to
Bo
14
Boîte à sceller pour terminal TIS10002-0A
Documentation
technique
ref : DTE020-01-0A
15
Caractéristiques techniques du TIS100-02-0A
Caractéristiques électriques
Tension de fonctionnement
Consommation interne
Consommation externe
24 V CC ±10% courant continu stabilisé
(ondulation max. 1V)
max. 150 mA
max. 640 mA
Fusible F1
Fusible F2
Pouvoir de coupure du contact
1 A temporisé modèle TR.5
0,1 A temporisé modèle TR.5
max. 24V 1A avec charge ohmique
Caractéristiques techniques
Dimensions (l x H x P)
Coup de poing
Coup de poing lumineux
Signalisation LED
Signal sonore
Indice de protection
Humidité
Plage de température
Position de montage
92,5 x 250 x 98 mm
DIN VDE 0660 partie 200
Multi-LED type BA9S 24V
rouge, verte, jaune
100dB / 1m
DIN 40050 - IP 20
DIN 40050 - F
0 à 35° C
vertical
Raccordement des dispositifs de verrouillage JPM conformes à la norme NFS61.937
G
1 à 2, PUSH CONTROL EVOLUTION, version BLOCAGE DETECTIONS 24V
Modèle à 1 ou 2 points de verrouillage
G
1 à 2, PUSH CONTROL version BLOCAGE DOGGING DETECTIONS 24 V
Modèle à 1 ou 2 points de verrouillage
Produits concurrents compatibles :
G
1 à 2, VERROUS CONTROL VE1000 24 V
2 x gâches électriques 331 RR AK RR, 24
V – EffEff
G
1 à 2, ELECTRO-SERRURES ELX 568 DAS 24 V
1 x gâche anti-panique pour porte va et
vient 3150, 24V- EffEff
Autres produits, nous consulter sur base
d’un dossier technique.
Documentation
technique
ref : DTE020-01-0A
Schéma de raccordement du TIS100-02-0A
Tension 24V courant continu TBTS, stabilisée, régulée.
K
K
Bouton de secours
1 2
3 4
5 6
Sortie report
Commutateur S1 - S4 voir notice d'utilisation
F2
0,1AT
F1
1AT
S4
S3
S2
S1
9 10 11 12 13 14 15 16
7 8
Verrouillée
Terminal de commande temporisé. TIS100-02 (24V)
Déverrouillée
16
17 18 19 20 21 22 23 24
A B
C D E
Contact sec
Borniers A et max. 24V 1A
B non utilisés
+ 24V DC ±10%
Tension
d'alimentation
stabilisée
2,74
K Ohm *
1
3 4
2
9 7 8
2 6 5
4 7
vt rg
Alarme
Déverrouillée
ja
Vérrouillage
6
*Raccorder une résistance
de 2,74K Ohm en parallèle
de la bobine du VE 1000.
3 1
Déverrouillage
d'urgence
Déverrouillage
Sortie report alarme
Entrée détection
incendie
7 8
4
Contact sec max. 24V/1A
3
Déverrouillage
bref
Contact de position de porte
nécessaire pour tout produit
de verrouillage qui ne dispose
pas de l’information.
Contact porte
Déverrouillage
permanent
8
Verrouillée
8
7
Tableau central
ou
Boîtier extérieur
(Nous consulter)
12 10 11
JP-1 ponté = avec pré-alarme
JP-2 ponté = déverrouillage
permanent avec
contacteur interne
Contact
de porte
JP-1
Led
rouge
JP-2
Contacts état du DAS
Ventouse
VE 1000 NF (24V)
3
4
7 8
S4 Mode de fonctionnement
6
S3 Durée de l'alarme
*Raccorder une résistance
de 2,74K Ohm en parallèle
de la bobine de la PUSH.
2,74
K Ohm *
S2 Durée de pré-alarme
S1 temporisation
d'ouverture
1
2
9 10
11 13 12
14 16 15
Contact
de porte
F2
F1
Contacts état du DAS
Ventouse
Attention :
Ligne de commande max.: 300m
Section minimale câble : 1,5mm²
Ligne du produit DAS max.: 100m
PUSH CONTROL EVOLUTION (24V) & PUSH CONTROL (24V)
VERSION BLOCAGE DETECTIONS OU BLOCAGE DOGGING DETECTIONS
Veillez à raccorder correctement!
3
4
6
4
3
7 8
5
La garantie sera annulée en casde non
respect des consignes de raccordement.
6
3
rg
bl
bl vt
rg
bl vt
rg
5
6
4
3
1
2
4
2,74
K Ohm *
rg bl
Contact
d'état
Contact
fond de gâche
6
Gâche antipanique EffEff 3150
vt gr ja
Contact
d'état
Ventouse
*Raccorder une résistance
de 2,74K Ohm en parallèle
de la bobine.
Documentation
technique
ref : DTE020-01-0A
Mise en place ou remplacement du demi-cylindre profil Européen
17
Le ½ cylindre PE peut être intégré conformément aux spécifications de
l'organigramme du bâtiment ou être remplacé selon les besoins du site. Pour
cela, l’opération doit être réalisée avec beaucoup de soin afin de ne pas
endommager les circuits.
A cet effet, veuillez respecter les directives ci-après :
• respecter les normes de sécurité lors des travaux sur une installation électrique
• lorsque les travaux sont nécessaires sur un terminal de service, couper l'alimentation et vérifier
qu'elle est bien coupée, ensuite seulement ouvrir le terminal
• après ouverture du terminal, déconnecter le câble méplat qui relie la carte de signalisation à la carte
mère. Ne pas tirer sur le câble, mais sur le connecteur du câble
• dévisser la vis du barillet puis pousser le cylindre au travers du boîtier sans endommager les
bilames (pour l’opération de remplacement).
• positionner le nouveau barillet par l'intérieur et visser la vis de manière à ce que le ½ cylindre arrive
à fleur du boîtier. Vérifier que les contacts sont sollicités lors d'une rotation.
• remettre le câble méplat, puis refermer le terminal et procéder à un essai de fonctionnement du
terminal.
Choix du ½ cylindre :
• Profil Européen court, panneton à 90° à gauche, d'une longueur A de 30 à 35 mm.
30 mm
Documentation
technique
ref : DTE020-01-0A
Remplacement de la Multi-LED du bouton de secours
18
Remplacement de la Multi-LED
du bouton de secours
Bouto
de s
1.
Déposer le capot
en matière plastique
transparent
our s
our s
u
Bo to
n
ec
de s
ec
n
2.
Retirer l'adhésif
"BOUTON DE
SECOURS"
3.
Desserrer les vis
4.
Déposer la face avant
OUVERT
FERME
5.
Débloquer l'interrupteur
en poussant le levier
vers la position OUVERT.
6.
Retirer la Multi-LED et la remplacer par une
Multi-LED Type BA9S 24V pour 1 terminal
en 24V.
Documentation
technique
ref : DTE020-01-0A
Notes
Permet d’archiver les paramétrages du terminal TIS100-02-0A que vous venez
d’installer.
____________________________________________________________________
19
____________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
_________________________________________________________
Documentation
technique
ref : DTE020-01-0A
20
Notes :
___________________________________________________________________
___________________________________________________________________
___________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
___________________________________________________________________________
______________________________________________________________________________
Documentation
technique
Gabarit de perçage du terminal TIS100-02-0A
ref : DTE020-01-0A
max. 1050 mm
21
N
O
T
A
U
F
HAUT
Installer le terminal de commande à
proximité del’huisserie de la porte,
de façon à ce que le centre du bouton de
secours se situe à une hauteur maximum
de 1050mm au-dessus du sol
GABARIT DE PERCAGE
POUR TERMINAL DE
COMMANDE :
TIS100-02-0A
1050 mm du sol
DTE020-01-0A
