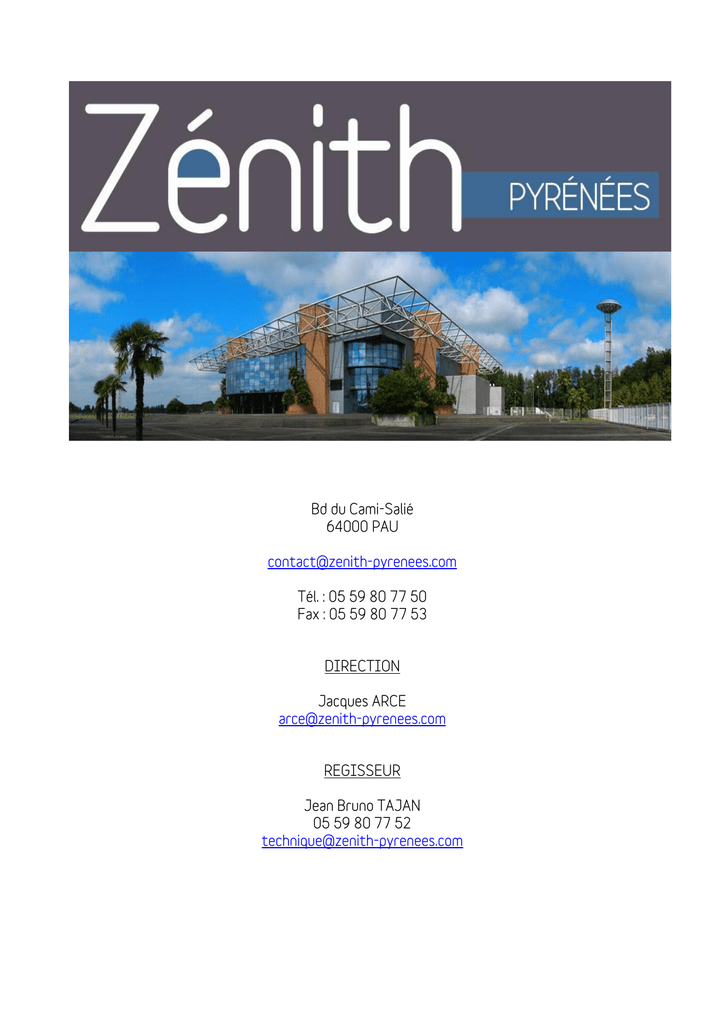

Bd du Cami-Salié 64000 PAU contact@zenith

Bd du Cami-Salié
64000 PAU
[email protected]
Tél. : 05 59 80 77 50
Fax : 05 59 80 77 53
DIRECTION
Jacques ARCE
[email protected]
REGISSEUR
Jean Bruno TAJAN
05 59 80 77 52
[email protected]
PLAN GOOGLE EARTH
COORDONNEES GPS
43°20’09’’ N
00°21’50’’ W
Le Zénith-Pyrénées vous accueille
Accueil des productions
STATIONNEMENT ET ACCES
Le parking technique, clôturé et d'accès surveillé est situé à l'arrière du Zénith-Pyrénées.
2
D'une superficie de 9000 m ², il donne l'accès immédiat à l'arrière scène par trois portes de 3,50 m de
largeur x 4,00 m de hauteur. Ces portes permettent l'accès direct des poids lourds sur l'espace scénique
pour chargement et déchargement du matériel
ESPACE ARTISTES ET PRODUCTION
RDC
2
Catering (35 m )
-
1 X Réfrigérateur
1 X Cuisinière de 4 plaques électriques
1 X Evier inox
1 X 20A Tri+n+t et 3 X PC16
Espace de restauration de 25 personnes
er
1 ETAGE
Loges
-
2
Loge Prod Locale de 15 m (poste de travail)
2
Loge artiste de 15 m (poste de travail, toilette et douche)
2
Grande loge de 30 m (poste de travail, douches)
2 X toilettes
2
Catering (35 m )
-
2 X Réfrigérateurs
1 X Cuisinière de 4 plaques électriques
1 X Four Electrique 10 kw
1 X Double évier inox
3 X 32A Tri+n+t et 3 X PC16
Espace de restauration de 40 personnes
er
2 ETAGE
Loges
-
2
6 X loges artistes de 15 m (canapés, tables basses, chaises, douches)
2 X WC
CONNEXION WIFI
L’ensemble des loges, des caterings et de l’espace scénique est desservi par une connexion wifi.
Mot de passe : zenith64
SMTP Sortant : mail.heliantis.fr
2. Descriptif technique de la salle
SURFACES UTILES
2
Surface sous clôture 20 000 m ², dont
2
Surface du bâtiment 6 000 m ²
2
Surface technique extérieure 5 300 m ²
2
Surface publique protégée 9 300 m ²
Surface du bâtiment 6000 m², dont
2
Surface du hall d'accueil 1 100 m
2
Restaurant panoramique 100 m
2
Surface de l'espace scénique 2 200 m
2
Surface de scène modulable 700 m ²
PLAFOND TECHNIQUE (Voir plan en Annexes)
Situé à 13,70 m du sol, il intègre 600 mètres linéaires de passerelles. (Voir Annexes)
La charpente métallique se compose de 25 nœuds auxquels trente tonnes au total de charges appliquées
verticalement peuvent être accrochées, chaque nœud pouvant recevoir au maximum deux tonnes. Et
chaque poutre au centre pouvant recevoir 1 Tonne.
L'accès du matériel aux passerelles techniques se fait par un monte-charge hydraulique.
Le plafond technique est équipé également de 30 moteurs pouvant supporter chacun une tonne de charge
utile.
CAHIER DES CHARGES RIGGING
Nous demandons aux producteurs de nous fournir le plan de charges précis et comportant les charges réelles
de chaque point, au moins un mois avant le jour de la manifestation. Nous validons ensuite la capacité de
charges au grill. Chaque point situé au dessus de la scène ou au dessus du public, doit être accroché au
moyen de 2 systèmes indépendants et de conceptions différentes. Chaque élingue accrochée aux poutres
devra être gainée. La fourniture des élingues et des palans est à la charge de la production. Le personnel
chargé de l'accrochage devra être employé par une société de rigging reconnue. Le personnel travaillant en
hauteur devra être habilité et équipé des équipements de protection individuels obligatoires. (Harnais,
gants, chaussures de sécurité, etc.)Le personnel de rigging est à la charge de la production. Principe de
Chargement : Les poutres scénographiques peuvent être chargées sur les membrures hautes ou basses soit
par des charges directes soit par des charges rapportées.
EQUIPEMENTS DIVERS
Une galerie technique permet de recevoir les câbles de liaison entre les différents équipements.
Une régie technique (8 m x 4 m) se situe dans les gradins dans l'axe de la scène.
La salle est équipée d'un chariot élévateur pour la manutention (charge utile 3 tonnes).
SCENE
La scène, de marque SICO se compose d'éléments de 2,44 m sur 1,22 m.
Hauteur standard d'utilisation de 1.20 m à 1.80 m.
La scène peut être positionnée en différents points de la salle selon les besoins de chaque spectacle ou de
la configuration de salle retenue.
La barrière de protection de scène de marque SICO, est composée d'éléments de 1,22 m et de 2.44.
La longueur maximale disponible est de 36 m. Cette barrière, auto-porteuse se place indifféremment dans
l'espace scénique.
EQUIPEMENT SCENIQUE DU ZENTIH-PYRENEES
RIDEAUX
L'ensemble des rideaux est en velours noir ignifugé.
Le rideau de scène, à ouverture électrique, par son milieu, de 35 m de large sur 12 m de haut, est monté sur
rails ; il peut se positionner du fond de scène au devant de scène.
Deux occultations fixes et électriques de 16/10 sont situées à cours et jardin.
Un ensemble de rideaux complémentaires se décompose comme suit :
16 pendrillons de 6 m x 10 m de hauteur
60 m de frise de 1,50 m de hauteur
21 m de frise de 2,50 m de hauteur
21 m de frise de 4,50 m de hauteur
GRILL
Cet ensemble est constitué d'éléments en aluminium permettant l'accrochage du son, de la lumière ou des
éléments de décors nécessaires aux spectacles.
Ce système d'accrochage composé de poutres triangulées Stacco en aluminium de section 300 et 500 mm
avec tous leurs accessoires permettent de créer des structures complètes adaptées à tous les spectacles.
Cet ensemble se décompose comme suit :
66 poutres triangulées aluminium linéaires - section 500 de 2,80 m
14 poutres triangulées aluminium linéaires - section 500 de 1,40 m
6 poutres triangulées aluminium linéaires - section 500 de 0,70 m
30 poutres triangulées aluminium linéaires - section 300 de 2,80 m
16 angles acier 500
30 moteurs électriques à chaîne, de charge utile d'une tonne chacun, facilitent la mise en place et les
interventions sur le grill technique.
ECLAIRAGE SCENIQUE
25 projecteurs 2000 W plan convexe ADB
15 projecteurs découpe 2000 W JUILIA 714 S
11 barres de 6 PAR 64 1000 W
2 poursuites 2.5 KW HMI JULIA ARAMIS
12 projecteurs 1000 W plan convexe ADB
6 projecteurs découpe 1000 W ADB
30 projecteurs PAR 64 1000 W
Tous les accessoires (câbles, fiche P17 (3P + N + T) 32 A et 63 A.
L'espace scénique et l'ensemble des passerelles sont desservis par un réseau de prises permettant le
raccordement de postes d'intercommunication au standard CLEARCOM sur deux lignes distinctes.
SON
La salle possède un système de diffusion électro-acoustique installé à poste fixe, réalisé à partir d'enceintes
EAW représentant une puissance de 45 KW. Couplé à un système de gestion et de traitement du signal
entièrement programmable, il permet deux principaux types d'utilisation :
Diffusion autonome sur l'ensemble des gradins, adaptée pour les différentes configurations
Diffusion de rappel sur les gradins à partir d'un système mis en place par l'utilisateur
PUISSANCES ELECTRIQUES
Deux transformateurs assurent l'alimentation électrique (puissance : 630 KVA et 1000 KVA).
SON
Puissance 400 KVA
Tension 380 V Triphasé avec Neutre et Terre
Type de raccordement : P17 63A, P17 125A en fond de salle côté
cours.
ECLAIRAGE
Puissance 630 KVA
Tension 380 V Triphasé avec Neutre et Terre
Type de raccordement par bornier
Un réseau d'alimentation électrique, spécifique aux équipements d'éclairages
scéniques, est mis à disposition des utilisateurs. Il permet une puissance globale de
630 KVA.
Deux raccordements de haute puissance sont prévus :
un raccordement Tri + N + T, 950 A/phase sur bornier en fond de
salle côté jardin,
un raccordement Tri + N + T, 630 A/phase sur bornier en milieu de
galerie technique.
Le niveau plateau est également desservi par des coffrets de prises 3 P + N + T, 63
A/phase à la norme P17.
Les passerelles sont desservies par des plinthes "CANALIS" permettant à chaque
niveau un total de 450 A/phase. Des coffrets de raccordements (32 A et 63 A) sur
ces plinthes peuvent être mis à disposition.
POURSUITES
Six emplacements de poursuites sont répartis symétriquement dans la salle, dont 2 situés sur la régie
lumière mobile. Les plates-formes de poursuites disposent de raccordement 32 A/phase mono ou Tri + N
sur prises P17.
CONSOLE DE REGIE
Puissance 60 KVA
Tension 220 V avec Terre
Type de raccordement Prises P17 32 A
GROUPES ELECTROGENES
Ils sont exclusivement réservés aux équipements de sécurité et en aucun cas utilisables pour un autre usage,
notamment en complément de l'installation électrique de la salle.
Deux groupes électrogènes : 1 de 110 KVA, 1 de 140 KVA
BUS
Des arrivées électriques sont disponibles à droite de l’entrée technique par raccordement en P17 32 tri ou coffret
de 6X16A.
3. Règlement - Consignes de sécurité
Aménagement du hall d'entrée
Le hall d'entrée et le déambulatoire du Zénith-Pyrénées sont exclusivement réservés à la circulation du
public : il est donc impossible d'y effectuer des aménagements tels que des expositions.
Un espace est spécialement prévu pour la vente du merchandising dans le hall public.
Aménagements scéniques
Les aménagements scéniques doivent laisser un passage libre de 3 up (1.80 mètres) de chaque côté de la
scène.
Les installations électriques doivent être protégées de tout contact direct ou indirect. Les câbles et
connecteurs devront être conformes aux normes en vigueur, et ne doivent pas constituer une gêne pour le
public.
Toutes les structures suspendues ou placées en hauteur au dessus de la scène et au dessus du public
doivent être équipées de deux systèmes adaptés de fixation, et de conceptions différentes. (ex :
moteur + élingue)
Les procès verbaux, certificats de conformité, rapports d'organisme de contrôle, etc. devront être tenus à
la disposition de la direction de la salle par l'organisateur.
Dans tous les cas, tous les aménagements devront être conformes à l'ensemble de la règlementation
existante, en particulier celle concernant les ERP type L.
A noter : Tous les décors devront répondre à l'indice de classement au feu M1. Les procès verbaux,
Certificats de conformité, rapports d'organisme de contrôle, etc. devront également être tenus à la
disposition de la direction de la salle par l'organisateur.
Interdiction de fumer
Conformément au décret n° 2006-1386 du 15 novembre 2006 relatif à l'application de la loi Evin du 10
janvier 1991, il est strictement interdit de fumer dans l'enceinte de l'établissement.
Sécurité des travailleurs
L'accès aux passerelles est strictement règlementé, en particulier lorsque le public est présent dans
l'établissement.
L'accès aux passerelles scénographiques ne sera autorisé qu'aux personnes équipées de harnais de sécurité.
Le levage et la manipulation de charges sont interdits au-dessus du personnel.
Le personnel travaillant sur le plateau devra être équipé des équipements de protection indispensables à sa
sécurité : gants, casques, chaussures de sécurité.
Les conducteurs de chariots élévateurs devront être titulaires du CACES et d'une autorisation de conduite
délivrée par son employeur, qui sera présentée au Régisseur du Zénith-Pyrénées.
En aucun cas les chariots élévateurs ne pourront servir de moyens de transport ou d'élévation pour autre
chose que du matériel prévu à cet effet.
Seul le personnel dûment habilité et autorisé par le Régisseur pourra effectuer des interventions sur et dans
les armoires électriques (mise sous tension et plug), et pourra pénétrer dans les locaux suivants : local TGBT,
local transformateur, local groupe électrogène.
L'ensemble du personnel doit respecter le plan de circulation et de stationnement figurant à l'entrée
backstage.
Gaz
L'utilisation du gaz est strictement interdite. Seuls sont tolérés les appareils de cuisson électriques.
DEMANDE D'UTILISATION DU CHARIOT ELEVATEUR
DU ZENITH-PYRENEES
(à retourner rempli et signé 15 jours avant la date du spectacle)
M. …………………………………………………………………………………………….……….en qualité de……………………………….…………………………………………………………………………….
Demande l'autorisation d'utilisation du chariot élévateur du Zénith-Pyrénées
Pour
spectacle……………………………………………………………………….………………………………………………………..le……………………………………………………………………………
le
Le demandeur doit obligatoirement joindre à cette demande l'autorisation de conduite la licence cariste du
conducteur le jour de la manifestation.
A compter de la mise à disposition, le véhicule est sous l'entière responsabilité du demandeur (et du
conducteur).
Le chariot élévateur de la salle n'est pas assuré sur le matériel transporté. Le bénéficiaire ou l'utilisateur
doit souscrire une assurance à son nom dans le cadre de son activité. En cas de sinistre le bénéficiaire ou
l'utilisateur ne pourra prétendre à aucune indemnité de la part de la salle. De plus, en cas de dégradations de
l'engin ou lors de dégâts occasionnés par ce dernier, les frais de réparations seront intégralement facturés
par la salle au bénéficiaire signataire du contrat de location de la salle.
Fait le………………………
Signature du demandeur.
