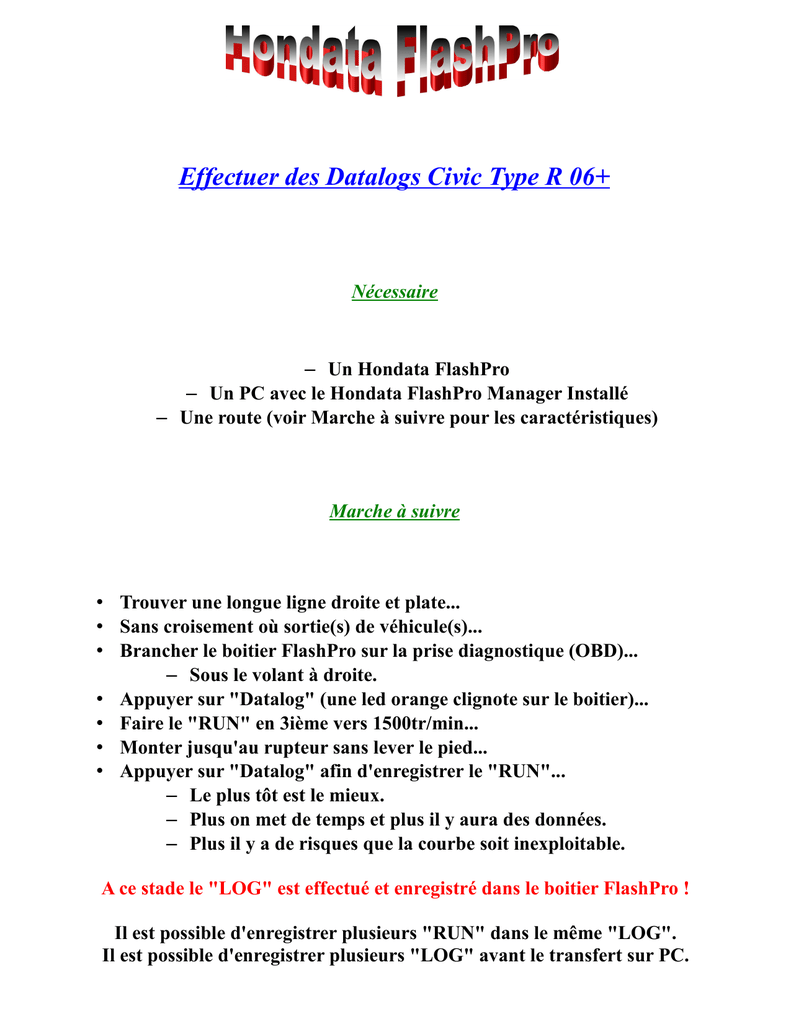

Effectuer des Datalogs Civic Type R 06+
Nécessaire
– Un Hondata FlashPro
– Un PC avec le Hondata FlashPro Manager Installé
– Une route (voir Marche à suivre pour les caractéristiques)
Marche à suivre
• Trouver une longue ligne droite et plate...
• Sans croisement où sortie(s) de véhicule(s)...
• Brancher le boitier FlashPro sur la prise diagnostique (OBD)...
– Sous le volant à droite.
• Appuyer sur "Datalog" (une led orange clignote sur le boitier)...
• Faire le "RUN" en 3ième vers 1500tr/min...
• Monter jusqu'au rupteur sans lever le pied...
• Appuyer sur "Datalog" afin d'enregistrer le "RUN"...
– Le plus tôt est le mieux.
– Plus on met de temps et plus il y aura des données.
– Plus il y a de risques que la courbe soit inexploitable.
A ce stade le "LOG" est effectué et enregistré dans le boitier FlashPro !
Il est possible d'enregistrer plusieurs "RUN" dans le même "LOG".
Il est possible d'enregistrer plusieurs "LOG" avant le transfert sur PC.
•
•
•
•
•
•
Rentrer chez soi...
Brancher le boitier FlashPro sur le PC via l' USB...
Lancer le FlashPro Manager...
Cliquer sur "FlashPro" (1)...
Aller sur l'onglet "Datalogging" (2)...
Sélectionner le "LOG" (3)...
– Par défaut ils sont classés par date.
– Le plus récent étant le dernier.
• Cliquer sur "Download" (4)...
Le "LOG" est chargé via le FlashPro Manager !
• Cliquer sur le menu déroulant "Datalog" en-haut à gauche...
• Cliquer sur "Save As" (point vert) ou "Export" (point violet)...
– "Save As" = fichier au format "fpdl".
– "Export" = fichier au format "csv".
• Choisir un nom et cliquer sur "Enregistrer"...
Précisions
Fichier "fpdl" : sert au professionnel pour la reprogrammation.
Fichier "csv" : sert à sortir une courbe avec le logiciel CTR Team Dynometer.
Soyez prudent sur les routes, vous n'êtes pas seuls !
C'est @ vous !
