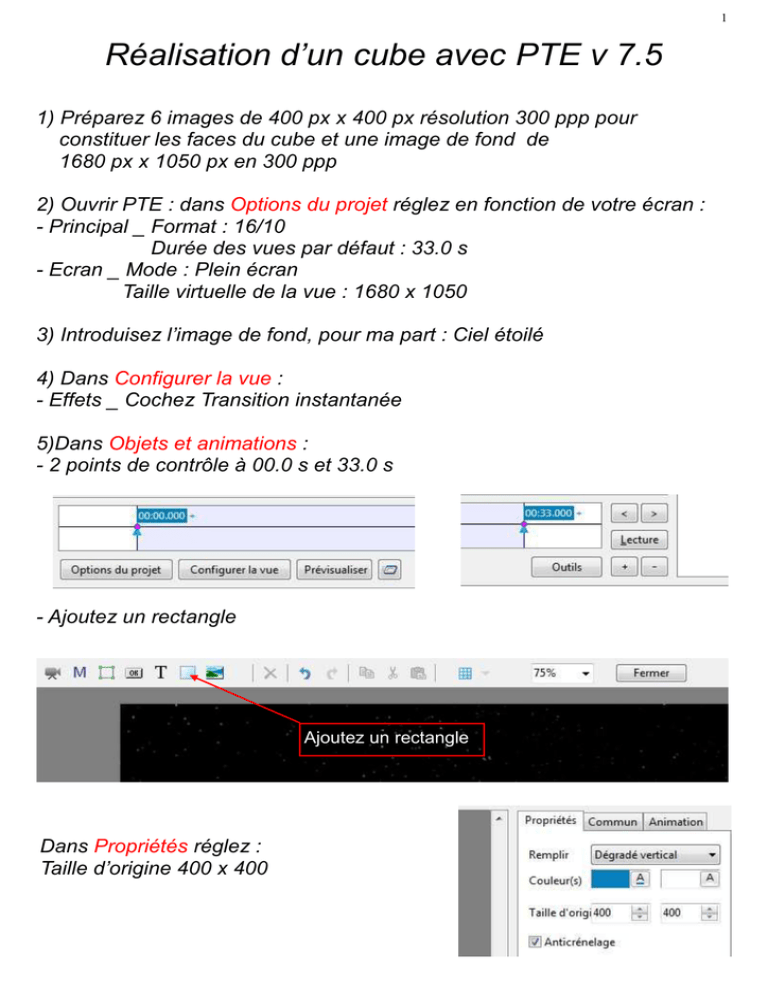

Réalisation d’un cube avec PTE v 7.5
1) Préparez 6 images de 400 px x 400 px résolution 300 ppp pour
constituer les faces du cube et une image de fond de
1680 px x 1050 px en 300 ppp
2) Ouvrir PTE : dans Options du projet réglez en fonction de votre écran :
- Principal _ Format : 16/10
Durée des vues par défaut : 33.0 s
- Ecran _ Mode : Plein écran
Taille virtuelle de la vue : 1680 x 1050
3) Introduisez l’image de fond, pour ma part : Ciel étoilé
4) Dans Configurer la vue :
- Effets _ Cochez Transition instantanée
5)Dans Objets et animations :
- 2 points de contrôle à 00.0 s et 33.0 s
- Ajoutez un rectangle
Ajoutez un rectangle
Dans Propriétés réglez :
Taille d’origine 400 x 400
2
Rectangle1 doit être parent au dessus de Ciel étoilé
Dans Commun réglez :
Dans le tableau En pixels :
Commencez par régler Taille 400 x400
Rectangle1 sera parent dans l’insertion des 4 images suivantes
3
La méthode d’insertion sera identique pour les 6 images
Insérez la 1ère image (Dectique) pour le bas :
Ajoutez une image
Position 00.0
Dans Commun réglez :
- Position : 0,000
200,00
-Taille : 400,000
Dans Animation réglez :
- Rotation X : -90,00
- Rotation Y : 0,00
- Pan Z : 0,00
-
4
Insérer la 2ème image (Libellule) pour le haut :
- Position : 0,000 -200,000
- Rotation X : 90,00 Y : 0,00
Insérer la 3ème image (Bleu nacré) pour la droite :
- Position : 200,000
0,000
- Rotation X : 0,00 Y : 90,00
5
Insérer la 4ème image (Mante) pour la gauche :
- Position : -200,000
0,000
- Rotation X : 0,00 Y : -90,00
Face avant et arrière
Ajouter un rectangle de 400 px x 400 px
Rectangle2 sera enfant de Rectangle1
Ajoutez un rectangle
Dans Propriétés réglez :
Taille d’origine 400 x 400
6
Dans Commun_Taille/position en pixels
Dans Animation_Paramètre 3D
Insérer l’image pour l’avant enfant de Rectancle2 :
- Position : 0,000 200,000
- Rotation X : -90,00 Y : 0,00
Les images avant et arrière seront
enfants de Rectangle2
7
Insérer l’image pour l’arrière :
- Position : 0,000 -200,000
- Rotation X : 90,00 Y : 0,00
Le cube est terminé
Voici l’ordre des 6 faces
Inclinaison et rotation du cube
Pour donner un peu de relief paramètres à poser sur Rectangle1
Sélectionnez le point de départ 00.0 puis Rectangle1
8
- Rotation X : 18,00
Y : -28,00
Sélectionnez le point final 33.0 puis Rectangle1
- Rotation X : 738,00
Y : 332,00
9
Le cube est terminé
Lancez : Prévisualiser, pour lire et vérifier l’animation
Tous ces paramètres sont modifiables :
- la dimension du cube
- sa rotation
- son déplacement dans l’espace de l’écran
Comme dans tout projet on peut y adjoindre musique et texte
Guy GEORGES
Septembre 2013
