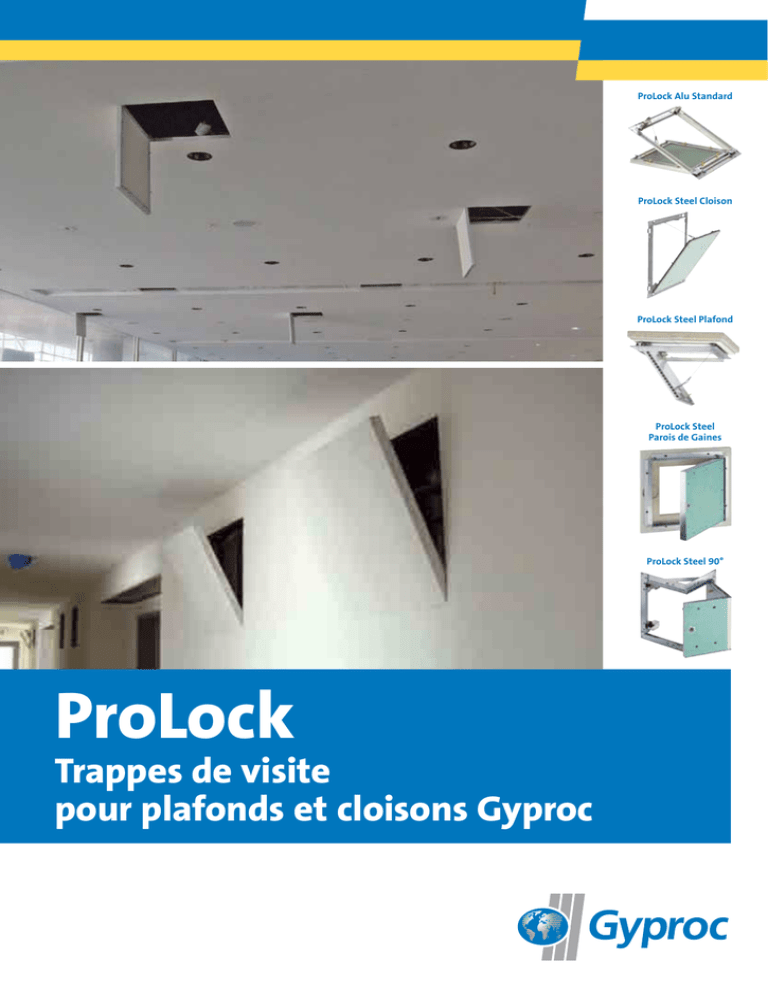

ProLock - Gyproc

ProLock Alu Standard
ProLock Steel Cloison
ProLock Steel Plafond
ProLock Steel
Parois de Gaines
ProLock Steel 90°
ProLock
Trappes de visite
pour plafonds et cloisons Gyproc
Sommaire
Trappes de visite ProLock
Domaines d’application et avantages
4
Trappes de visite pour cloisons et plafonds
sans exigence de résistance au feu
5
• ProLock Alu Standard
• Instructions de montage Prolock Alu Standard
Trappes de visite pour cloisons et plafonds
avec exigence de résistance au feu
• ProLock Steel Cloison Rf 30*
• ProLock Steel Cloison Rf 60*
• Instructions de montage ProLock Steel Cloison Rf 30 et Rf 60
ProLock Steel Parois de Gaines
Trappes de visite pour parois de gaines Gyproc
• ProLock Steel Parois de Gaines EI 30*
• ProLock Steel Parois de Gaines EI 60*
• Instructions de montage ProLock Steel Parois de Gaines EI 30 et EI 60
ProLock Steel 90°
Trappe de visite ProLock Steel pour des angles saillants
• Instructions de montage ProLock Steel 90°
Trappes de visite pour plafonds Gyproc
avec exigence de résistance au feu
• ProLock Steel Plafond Sf 30*
• ProLock Steel Plafond Rf 30*
• ProLock Steel Plafond Rf 60*
• Instructions de montage ProLock Steel Plafond Sf 30, Rf 30 et Rf 60
ProLock-trappes de visite pour plafonds perforés
5
6
7
7
8
9
10
10
11
12
13
14
15
15
16
17
18
20
• Instructions de montage
20
Gamme de produits
Gamme de produits standards
Charnières et serrures
Dimensions d’encastrement
Dimensions maximales
Trappes de visite de plus grande taille
Trappes spéciales
22
24
24
25
25
26
• ProLock Alu Rondo
• ProLock Alu Airtight
• ProLock Alu Faience
• ProLock Starlight
Demande de prix/Formulaire de commande *Sf = Stabilité au feu
Rf = Résistance au feu suivant NBN 713.020
EI = Résistance au feu des éléments non-portants suivant la Norme Europeènne
27
3
Gyproc
Domaines d'application et avantages
Les systèmes Gyproc s'utilisent pour le parachèvement
intérieur des bâtiments les plus divers. Ils sont devenus
incontournables en construction utilitaire, comme pour les
écoles, hôpitaux, bureaux et hôtels. En nouvelle construction
résidentielle ainsi qu'en rénovation, on opte de plus en
plus pour les avantages indéniables des systèmes de
parachèvement à sec Gyproc.
Le faible poids, la grande flexibilité, l'installation rapide (pas
de délais d'attente) et la structure composée d'éléments
durables rendent ces systèmes extrêmement appropriés
pour la finition de tous vos projets exigeant de la qualité.
Pour permettre l'accès aux installations techniques et
aux conduits dissimulés derrière ces systèmes, Gyproc a
développé un assortiment complet de trappes de visite.
Les trappes de visite ProLock s'intègrent de manière
pratiquement invisible dans tous les systèmes Gyproc.
Qu'il s'agisse de cloisons, doublages ou plafonds, standard
ou résistant au feu, à plaques simples ou doubles, il existe
pour chaque système et/ou application une trappe de visite
ProLock appropriée.
Pour faire votre choix, consultez le tableau récapitulatif en
pages 22-23.
Chaque trappe de visite ProLock est constituée d'un cadre
extérieur et d'un cadre intérieur. Pour les applications
standard, ces cadres sont fabriqués en aluminium anodisé
d'une épaisseur de 2 mm. Pour les applications résistant au
feu, par contre, ils sont fabriqués en acier galvanisé d'une
épaisseur de 1,5 mm. Le cadre extérieur ou dormant sera
intégré et vissé dans la structure Gyproc. Le cadre intérieur ou
ouvrant sera revêtu du même nombre et type de plaques que
celles utilisées pour la structure. Des charnières et serrures
adaptées permettent l'accès aux techniques derrière ces
trappes de manière simple, libre ou contrôlée (avec une clé).
Les trappes de visite résistant au feu ont été testées dans
des laboratoires agréés. Les rapports des essais menés
conformément aux normes NBN et EN sont disponibles sur
demande.
Les trappes de visite ProLock sont fabriquées à base de
matériaux stables de qualité supérieure et sont assemblées
selon les techniques les plus modernes. Des contrôles
approfondis pendant la production ainsi qu'un emballage
individuel garantissent une finition impeccable.
Pour obtenir le meilleur résultat, respectez toujours les
instructions de montage et les directives de pose.
4
Trappes de visite pour
cloisons et plafonds standard
Composition
• Cadre fixe et cadre amovible en profilés alu de 2 mm
•C
adre amovible pourvu d’une ou deux plaques de plâtre
de 12,5 mm d’épaisseur de type WR (DH2 suivant NBN
EN 520 et GKBI suivant DIN 18180)
• Serrures à ressort Snaplock (min. 2)
•C
âble de sécurité limitant l’ouverture brusque
• Cadre amovible avec profil anti-poussière
• Vis de fixation et capuchons de protection inclus
Information produit
Les trappes de visite ProLock Alu se composent d’un cadre fixe
et d’un cadre amovible en aluminium.
Ces trappes sont conçues pour des plafonds et/ou cloisons
Gyproc réalisées en plaques de plâtre 12,5 mm avec parement
simple ou double.
Après installation (voir instructions de montage ci-après), la
manipulation de la trappe se fait en appliquant une légère
pression au niveau des fermetures Snaplock, invisibles de
l’extérieur.
Un câble de sécurité retient la trappe en position ouverte.
Les trappes de visite ProLock Alu, grâce aux profils en
aluminium d’à peine 2 mm d’épaisseur s’intègrent
parfaitement dans les cloisons ou plafonds et sont à peine
visibles une fois installées.
Le cadre amovible de la trappe est muni d’un profil antipoussières, qui empèche le dépot de poussières autour de la
trappe en position fermée.
Chaque trappe est livrée en standard avec une plaque de
plâtre d’une épaisseur de 12,5 mm de type WR (GKBI suivant
la norme DIN 18180).
Emballage
face avant
face arrière
Boîte en carton, emballée par pièce.
Dimensions
Pour les dimensions standard, voir tableau en pages 22-23.
La livraison de dimensions spéciales est également possible;
utilisez pour ce faire le ProLock Selector, le formulaire de
demande de prix ou commande en page 27 ou consultez notre
service de vente (voir www.gyproc.be).
5
Instructions de montage ProLock Alu Standard
1La distance ‘A’ entre le cadre fixe et les profilés porteurs sera comprise entre 8 et 100 mm.
De ce fait, renforcer là où nécessaire la structure métallique portante à l’aide de profilés
(PlaGyp PC60/27 et/ou PlaGyp PU27/48) et éventuellement de suspentes supplémentaires
ou profilés Metal Stud suivant le cas (fig. 1).
2Réaliser dans le plafond/la cloison une ouverture correspondant aux dimensions nominales
de la trappe (fig. 2). Pour ce faire utiliser le gabarit en papier (aux dimensions nominales de la
trappe) livré dans l’emballage, reprenant les instructions de montage.
3Insérer le cadre fixe dans l’ouverture (fig. 3) et vérifier l’équerrage; la partie mobile de la
trappe doit pouvoir s’ouvrir et se fermer aisément par simple pression, sans opposer de
résistance (fig. 4).
4Enlever la partie mobile.
5Visser le cadre fixe dans les plaques de plâtre à l’aide de vis à fixation rapide (min 3 vis par côté,
distance max. entre vis 150 mm) (fig. 5). Couvrir les pointes des vis à l’aide des capuchons fournis.
6Rejointoyer le pourtour du cadre fixe et les têtes de vis. Rejointoyer la partie mobile avant de la
remettre en position dans le cadre fixe. Pour les travaux de jointoyage, on utilisera les produits
de jointoyage Gyproc JointFiller et JointFinisher Mix et si nécessaire la bande d’armature en
papier (fig. 6 et 7).
7Avant les travaux de peinture, traiter cadre fixe et cadre mobile également séparément
(fig. 8) avec le primaire de peinture Gyproc.
8Monter la partie amovible dans le cadre fixe, accrocher la chaîne et fermer la trappe par
simple pression (fig. 9).
9Quand il y a plusieurs trappes avec les mêmes dimensions, les parties amovibles ne peuvent
pas échangées.
fig. 1
fig. 2
fig. 3
fig. 4
fig. 5
fig. 6
6
fig. 7
fig. 8
fig. 9
ProLock Steel Cloison Rf 30
Trappe de visite ProLock Steel
pour cloisons Rf 30
Composition
•C
adre fixe et cadre amovible en profilés d’acier galvanisé
de 1,5 mm d’épaisseur
•C
adre amovible pourvu d’une plaque de plâtre de 12,5
mm d’épaisseur de type WR/Rf (DFH2 suivant NBN EN
520 et GKFI suivant DIN 18180)
•S
errures à ressort Snaplock (min. 2)
•C
ande foisonnante incoporée dans le cadre mobile
•B
Information produit
Ces trappes de visites sont conçues pour une intégration facile
dans les cloisons Metal Stud Rf 30 réalisées en 1 plaque Gyproc
A 12,5 mm d'épaisseur(parement simple).
Les trappes de visite ProLock Steel, grâce aux profils en acier de
1,5 mm d’épaisseur s’intègrent parfaitement dans les cloisons
et sont à peine visibles une fois installées.
Une bande foisonnante, pourvue sur le pourtour de la partie
amovible assure l’étanchéité des joints en cas d’incendie.
l’extérieur.
face avant
Emballage
Dimensions
demande de prix ou commande en page 27 ou consultez
notre service de vente (voir www.gyproc.be).
face arrière
Rapport d’essai de résistance au feu
suivant NBN 713 020: ULg 1039A / 1060 A
7
pour cloisons Rf 60
Composition
•C
•C
adre amovible pourvu de deux plaques de plâtre de
12,5 mm d’épaisseur de type WR/Rf (DFH2 suivant NBN
EN 520 et GKFI suivant DIN 18180)
• Câble de sécurité limitant l’ouverture brusque
ande foisonnante incoporée dans le cadre mobile
•B
Information produit
Ces trappes de visite sont conçues pour une intégration facile
dans les cloisons Metal Stud Rf 60 réalisées en 2 plaques
Gyproc A 12,5 mm d'épaisseur.
1,5 mm d’épaisseur s’intègrent parfaitement dans les cloisons
l’extérieur.
face avant
Emballage
Dimensions
face arrière
suivant NBN 713 020: ULg 1047 A
8
Instructions de montage ProLock Steel Cloison Rf 30 et Rf 60
1La distance entre le cadre fixe et les profilés porteurs sera comprise entre 30 et 120 mm. De ce fait, renforcer là où
nécessaire la structure métallique portante à l’aide de profilés de type Metal Stud.
2
Fixer les plaques de plâtre du côté de la cloison recevant la trappe.
3Découper dans ces plaques une ouverture correspondant aux dimensions nominales de la trappe (les plaques
dépassent d’environ 30 mm des profilés de renfort).
4Insérer le cadre fixe dans l’ouverture et vérifier l’équerrage; la partie mobile de la trappe doit pouvoir s’ouvrir et se
fermer aisément par simple pression, sans opposer de résistance.
5
Enlever la partie mobile.
6Visser le cadre fixe dans les plaques de plâtre à l’aide de vis à fixation rapide (min 3 vis par côté, distance max. entre vis
150 mm). Couvrir les pointes des vis à l’aide des capuchons fournis.
7A la partie arrière de la cloison, (cloison avec isolant) fixer à l’aide de profilés 30x30 mm un morceau de plaque (Gyproc
A 12,5mm) dans l’ouverture créée par les profilés de renfort (cf. dessin).
8Fermer la partie arrière de la cloison.
9Rejointoyer le pourtour du
Principe de montage (vue de l’arrière)
cadre fixe et les têtes de vis.
Rejointoyer la partie mobile
avant de la remettre en position
dans le cadre fixe.
Pour les travaux de jointoyage,
on utilisera les produits de
jointoyage Gyproc JointFiller 45
ou 120 et et éventuellement la
bande d’armature en papier P50.
Suivre les mêmes directives
pour les travaux de peinture :
traiter le cadre fixe et le cadre
mobile séparement.
10Monter la partie amovible dans
le cadre fixe, accrocher le câble
et fermer la trappe par simple
pression.
Cloison Rf 30
Cloison Rf 60
9
ProLock Steel Parois de Gaines EI 30
Trappe d'inspection ProLock Steel
Parois de Gaines pour doublages Rf 30
Composition
•Cadre fixe et partie ouvrante en acier galvanisé de 1,5 mm
d'épaisseur
•Le cadre ouvrant est doté sur sa face avant d'une plaque
de plâtre WR/Rf d'une épaisseur de 12,5 mm (DFH2
suivant NBN EN 520 et GKFI suivant DIN 18180) et d'une
plaque de plâtre renforcé de fibre de verre de type
Glasroc F d'une épaisseur de 12,5 mm (GMFH2 suivant
BS EN 15283-1 et GKFI suivant DIN 18180) présentant une
résistance au feu accrue
•Le cadre fixe est doté sur sa face arrière de 2 bandes de
Glasroc F d'une épaisseur de 15 mm
•Charnières fixes
•Serrure à verrou à clé carrée (serrure à cylindre
également possible)
•Bande foisonnante résistant au feu incorporée dans le
cadre ouvrant
Information produit
Cette trappe de visite ProLock Steel Parois de Gaines a été
spécialement conçue pour une application dans les parois de
gaines ou doublages Gyproc présentant une résistance au feu
de 30 minutes et une double épaisseur de plaques Gyproc A de
12,5 mm. Profondeur d'encastrement: 25 mm (+ 30 mm). La
trappe a une résistance au feu de 30 minutes en cas de flammes
tant en face avant qu'en face arrière.
Grâce aux profilés d'acier d'à peine 1,5 mm d'épaisseur, la trappe
de visite s'intègre de manière discrète dans la surface du mur. La
bande foisonnante incorporée dans le cadre ouvrant se dilate en
cas d'incendie et obture ainsi le jeu minuscule entre le cadre fixe
et le cadre ouvrant de la trappe, empêchant ainsi la propagation
des flammes.
Après installation (cf. instructions de montage), la trappe pourra
être ouverte à l'aide de la clé carrée fournie. La trappe de visite
est équipée de charnières fixes.
face avant
Conditionnement
A la pièce dans un emballage en carton.
Dimensions
face arrière
10
suivant EN 1634-1:2000: WFRG 13308A
Trappe d'inspection ProLock Steel
Parois de Gaines pour doublages Rf 60
Composition
•Cadre fixe et partie ouvrante en acier galvanisé de 1,5 mm
d'épaisseur
•Le cadre ouvrant est doté sur sa face avant d'une plaque
de plâtre WR/Rf d'une épaisseur de 12,5 mm (DFH2
suivant NBN EN 520 et GKFI suivant DIN 18180) et d'une
plaque de plâtre renforcé de fibre de verre de type
Glasroc F d'une épaisseur de 12,5 mm (GMFH2 suivant
BS EN 15283-1 et GKFI suivant DIN 18180) présentant une
résistance au feu accrue
•Le cadre fixe est doté sur sa face arrière de 2 bandes de
Glasroc F d'une épaisseur de 15 mm
•Charnières fixes
•Serrure à verrou à clé carrée (serrure à cylindre
également possible)
•Bande foisonnante résistant au feu incorporée dans le
cadre ouvrant
•Vis de fixation et capuchons de protection inclus
Information produit
Cette trappe de visite ProLock Steel Parois de Gaines EI 60 a été
spécialement conçue pour une application dans les parois de
gaines ou doublages Gyproc présentant une résistance au feu
de 60 minutes et une double épaisseur de plaques Gyproc Rf
de 12,5 mm. Profondeur d'encastrement: 25 mm (+ 30 mm). La
trappe a une résistance au feu de 60 minutes en cas de flammes
tant en face avant qu'en face arrière.
Grâce aux profilés d'acier d'à peine 1,5 mm d'épaisseur, la trappe
de visite s'intègre de manière discrète dans la surface du mur. La
bande foisonnante incorporée dans le cadre ouvrant se dilate en
cas d'incendie et obture ainsi le jeu minuscule entre le cadre fixe
et le cadre ouvrant de la trappe, empêchant ainsi la propagation
des flammes.
Après installation (cf. instructions de montage), la trappe pourra
être ouverte à l'aide de la clé carrée fournie. La trappe de visite
est équipée de charnières fixes.
face avant
Conditionnement
Dimensions
face arrière
suivant EN 1634-1:2000: WFRG 12954A
11
Instructions de montage ProLock Steel Parois de Gaines EI 30 et EI 60
1Réalisez l'ossature du doublage ou de la gaine technique et veillez à ce que les montants soient installés de manière à
pouvoir appliquer la trappe au bon endroit dans la surface du doublage. Prévoyez un profilé d'enchevêtrement(*) en haut
et en bas, conformément à l'illustration ci-jointe. Fixez ces profilés aux montants Metal Stud à l'aide de Vis teks. Prévoyez
un écart entre les profilés d'enchevêtrement égal à la dimension nominale de la trappe de visite, majorée de 75 mm.
2
Sur les deux profilés d'enchevêtrement, fixez une cornière métallique R1023 à l'aide de Vis teks. Ce profilé en L sera
appliqué à 30 mm de la face frontale des montants.
3Appliquez la trappe d'inspection et vissez-la sur les profilés en L à l'aide de Vis à fixation rapide.
4Appliquez les plaques du doublage et veillez à ce que celles-ci affleurent le cadre métallique de la trappe d'inspection
(dimension nominale de la trappe = ouverture dans la plaque de plâtre).
5
Procédez à la finition des surfaces visibles avec JointFiller et ProMix Premium. Si nécessaire, renforcez avec une bande
d'armature en papier P50. Parachevez l'ensemble proprement et éliminez le produit de jointoiement dans le jeu entre
les cadres.
6Nous vous conseillons d'utiliser le primaire de peinture Gyproc avant de peindre la trappe et le doublage.
Htnom + 75 mm
Lors de la conception, tenez compte du fait que l'ouverture utile de la trappe sera 75 mm inférieure tant en hauteur qu'en
largeur par rapport à la dimension nominale. Par exemple: une trappe de 600 x 600 mm présentera une ouverture utile de
525 x 525 mm.
12
2 x Profil L R 1023
Lgnom + 75 mm
(*)Les profilés d’enchevêtrement se réalisent simplement à l’aide de profilés Metal Stud MSH. Pour ce faire, prenez 2 profilés MSH 20 cm plus longs que l’ouverture
à réaliser et coupez-les à 10 cm des extrémités. Pliez-les et glissez-les entre les profilés Metal Stud MSV. Mettez les profilés d’enchevêtrement de niveau et
fixez-les aux profilés MSV à l’aide de Vis teks.
ProLock Steel 90°
pour des angles saillants
Composition
•C
adre fixe et partie ouvrante en acier galvanisé de 1,5
mm d'épaisseur
• L e cadre ouvrant est doté sur sa face avant d'une ou
deux plaques de plâtre WR d'une épaisseur de 12,5 mm
(H2 suivant NBN EN 520 et GKBI suivant DIN 18180), le
dos est en métal.
• L e cadre fixe est équipé de renforts d'angle et du système
d'ouverture et fermeture à ressort Snaplock
•C
harnières fixes
•S
errure à verrou à clé carrée
Information produit
Cette trappe de visite ProLock Steel 90° a été spécialement
conçue pour une application dans les angles saillants des
cloisons et plafonds Gyproc à revêtement simple ou double
à l'aide de plaques de 12,5 mm. Profondeur d'encastrement:
12,5 ou 25 mm.
Grâce aux profilés d'acier sobres d'à peine 1,5 mm
d'épaisseur, la trappe de visite s'intègre de manière discrète
dans la surface du mur. Après installation (voir instructions
de montage), la trappe pourra être ouverte à l'aide de la clé
carrée fournie.
La trappe de visite est équipée de charnières fixes.
Conditionnement
Dimensions
13
Instructions de montage ProLock Steel 90°
1Déterminez l'endroit où la trappe de visite devra être installée et prévoyez une ouverture dans l'ossature. Pour ce faire,
les montants devront être installés à une distance du coin égale à la longueur/largeur nominale de la trappe de visite,
majorée de 30 mm.
2
Prévoyez des profilés d'enchevêtrement(*) en haut et en bas, séparés d'un écart égal à la hauteur nominale de la trappe
de visite, majorée de 60 mm. Fixez ces profilés entre eux à l'aide de Vis teks.
3Appliquez la plaque sur une face de la structure d'angle et prévoyez une ouverture, dont les dimensions correspondront
aux dimensions nominales de la trappe.
4Glissez la trappe ProLock Steel 90° derrière la plaque de plâtre et fixez-la à l'aide de Vis à fixation rapide TT.
5
Appliquez la plaque de l'autre côté et veillez à ce que celle-ci affleure parfaitement le cadre métallique de la trappe de
visite.
6Procédez à la finition des surfaces visibles avec JointFiller et ProMix Premium. L'angle sera fini à l'aide du No-Coat
Htnom + 50 mm
Ultraflex Corner 325 ou d'un Corner Bead. Parachevez l'ensemble proprement et éliminez le produit de jointoiement
dans le jeu entre les cadres.
14
Lgnom + 50 mm
(*) Les profilés d'enchevêtrement se réalisent simplement à l'aide de profilés Metal Stud MSH. Pour ce faire, prenez 2 profilés MSH 20 cm plus longs que l'ouverture
à réaliser et coupez-les à 10 cm des extrémités. Pliez-les et glissez-les entre les profilés Metal Stud MSV. Mettez les profilés d'enchevêtrement de niveau et
fixez-les aux profilés MSV à l'aide de Vis teks.
ProLock Steel Plafond Sf 30
pour plafonds Sf 30
Composition
•C
•P
artie amovible au dos entièrement métallique, pourvue
d’une plaque de plâtre de 15 mm d’épaisseur de type
WR/Rf (DFH2 suivant NBN EN 520 et GKFI suivant
DIN 18180)
•S
•C
•B
ande foisonnante incoporée dans le cadre amovible
Information produit
dans les plafonds Gyproc avec une stabilité au feu de 30
minutes et réalisés en 1 plaque Gyproc Rf 15 mm d'épaisseur
(parement simple).
Les trappes de visite ProLock Steel, grâce aux profils en acier
de 1,5 mm d’épaisseur s’intègrent parfaitement dans les
plafonds et sont à peine visibles une fois installées.
l’extérieur.
face avant
Emballage
Dimensions
face arrière
suivant NBN 713 020: ULg 1043 B
15
ProLock Steel Plafond Rf 30
pour plafonds Rf 30
Composition
•C
•P
d’une plaque de plâtre de 18 mm d’épaisseur de type Rf
(DF suivant NBN EN 520 et GKF suivant DIN 18180)
• Câble de sécurité limitant l’ouverture brusque
ande foisonnante incorporée dans le cadre amovible
•B
• Panneau isolant - coupe-feu de haute densité
Information produit
dans les plafonds Gyproc avec une résistance au feu de 30
minutes et réalisés en 1 plaque Gyproc Rf 18 mm d'épaisseur
(parement simple).
1,5 mm d’épaisseur s’intègrent parfaitement dans les plafonds
L’étanchéité au feu est réalisée par la présence d’une bande
foisonnante et d’un panneau isolant (en deux parties) de
haute densité positionné au-dessus de la trappe, compensant
l’ouverture éventuelle de celle-ci en cas d’incendie.
l’extérieur. Un câble de sécurité retient la trappe en position
ouverte.
face avant
Emballage
Dimensions
16
face arrière
suivant NBN 713 020: WFRG 12436-1
pour plafonds Rf 60
Composition
•C
•P
de deux plaques de plâtre de 15 mm d’épaisseur de
type WR/Rf (DFH2 suivant NBN EN 520 et GKFI suivant
DIN 18180)
•S
•C
•B
ande foisonnante incoporée dans le cadre amovible
•P
anneau isolant - coupe-feu de haute densité
Information produit
dans les plafonds Gyproc avec une résistance au feu de 60
minutes et réalisés en 2 plaques Gyproc Rf 15 mm d'épaisseur
(parement double).
Les trappes de visite ProLock Steel, grâce aux profils en acier
de 1,5 mm d’épaisseur s’intègrent parfaitement dans les
plafonds et sont à peine visibles une fois installées.
L’étanchéité au feu est réalisée par la présence d’une bande
foisonnante et d’un panneau isolant (en deux parties) de
haute densité positionné au-dessus de la trappe, compensant
l’ouverture éventuelle de celle-ci en cas d’incendie.
l’extérieur. Un câble de sécurité retient la trappe en position
ouverte.
face avant
Emballage
Dimensions
face arrière
suivant NBN 713 020: WFRG 12612-5
17
Instructions de montage ProLock Steel Plafond Sf 30, Rf 30 et Rf 60
1Prévoyez une ouverture dans l'ossature du plafond en fonction de la trappe de visite à installer. Placez le profilé de
plafond et, si nécessaire, appliquez des points de suspension supplémentaires.
Les dimensions de l'ouverture dépendront des dimensions mais aussi du type de trappe de visite choisi.
Déterminez précisément les dimensions de l'ouverture comme suit:
-
-
-
Pour les trappes de visite ProLock Steel Plafond Sf 30: réalisez une ouverture dont la longueur et la largeur seront
60 mm supérieures aux dimensions nominales de la trappe (par ex. 600 x 600 mm deviendront 660 x 660 mm).
Pour les trappes de visite ProLock Steel Plafond Rf 30: réalisez une ouverture dont la longueur et la largeur seront
Pour les trappes de visite ProLock Steel Plafond Rf 60: réalisez une ouverture dont la longueur et la largeur seront
2Pour les modèles résistant au feu*, montez une ou plusieurs bandes Rf Gyproc d'une hauteur de 27 mm sur le contour
des profilés installés au plafond.
3Appliquez les plaques Rf contre l'ossature du plafond (l'épaisseur et le nombre de plaques dépendront du système de
plafond utilisé).
4
Réalisez une ouverture dans les plaques du plafond correspondant aux dimensions nominales de la trappe.
Veillez à ce que cette ouverture soit parfaitement centrée, afin de conserver un bord libre de 30 mm sur le contour.
Posez les cornières livrées sur celui-ci et fixez-les sur les côtés à l'ossature du plafond à l'aide de vis Teks ou de vis à
fixation rapide (en cas de bandes).
5Commencez par appliquer uniquement le cadre fixe dans l'ouverture et contrôlez la perpendicularité.
Serrez éventuellement le cadre temporairement avec un serre-joints et fixez-le provisoirement à la plaque de plâtre
avec quelques vis à fixation rapide
Plafond Sf 30
Plafond Rf 30
* Prévoyez pour ProLock Steel Plafond Rf 30 une seule bande Rf de 18 mm et pour ProLock Steel Plafond Rf 60 deux bandes Rf de 15 mm.
18
6Insérez la partie amovible et contrôlez si la trappe correspond parfaitement afin qu'elle s'ouvre et se ferme sans
résistance en exerçant une légère pression à hauteur de la fermeture à ressort Snaplock. Retirez ensuite la partie
amovible et, si nécessaire, rectifiez à nouveau la position du cadre fixe.
7Fixez définitivement le cadre fixe à l'aide de vis à fixation rapide (minimum 3 vis par côté avec un intervalle de
maximum 150 mm). Sur les pointes de vis, appliquez les capuchons protecteurs en pvc fournis.
8Obturez les bords et têtes de vis avec Jointfiller 45 ou 120 et procédez à la finition avec Gyproc ProMix Premium.
Si nécessaire, appliquez une Bande d'armature en papier P50. Lors de la finition, retirez la partie amovible de la trappe
du plafond et procédez à la finition de celle-ci séparément. Vous éviterez ainsi d'introduire des saletés dans l'ouverture
entre le cadre fixe et l'ouvrant de la trappe.
9Pour les trappes pour plafond ProLock Steel Rf 30 et Rf 60, placez le panneau isolant coupe-feu fournie sur le cadre fixe.
10
11
Appliquez la partie amovible, fixez la (les) cable(s) de sécurité et fermez la trappe en exerçant une légère pression à
hauteur des fermetures à ressort snaplock.
Un bon fonctionnement de la trappe nécessite un raccord parfait entre le cadre fixe et la partie amovible.
C'est pourquoi, lors de l'installation de plusieurs trappes de forme similaire, il sera préférable de ne pas mélanger entre
elles les différentes parties amovibles.
Plafond Rf 60
Principe de montage en plafond (vue de l’arrière)
19
ProLock-trappes de visite pour plafonds perforés
À côté de notre gamme standard de trappes de visite nous vous
proposons aussi des trappes de visite pour nos plafonds avec
plaques perforées.
Les trappes pour ce type d’application sont livrées sans plaque
incorporée. Le type et motif de perforation détermine la dimension
de la trappe.
Les trappes pour plaques perforées ont les mêmes caractéristiques
qu’une trappe ProLock Steel pour plafond.
La partie recevant la plaque est en tôle d’acier galvanisé, ce qui
facilite la fixation de la pièce de plaque perforée à encastrer.
Instructions de montage
• Prévoir le renforcement avec les profilés (PlaGyp PC60/27 et/ou PlaGyp PU27/48) à l’endroit destiné à recevoir la trappe.
(fig. 1)
• Fixation des plaques perforées. (fig. 2)
• Traçage et découpage de l’ouverture correspondant aux dimensions de la trappe. (fig. 3, 4)
• Enlèvement de la partie découpée, insertion et alignement du cadre fixe dans l’ouverture. (fig. 5, 6, 7)
• Fixation du cadre fixe à l’aide de vis TT Gyproc. (fig. 8)
• Marquage / découpe / positionnement et fixation de la plaque à encastrer dans la partie amovible de la trappe.
(fig. 9, 10, 11 ,12)
• Jointoiement du cadre fixe et cadre amovible à l’aide du JointFiller VARIO. (fig. 13, 14)
• Enlever la masse excédentaire de JointFiller VARIO aprés durcissement. (fig. 15)
• Montage après durcissement de l’enduit. (fig. 16)
• Prêt pour le décorateur. (fig. 17)
fig. 1
20
fig. 2
fig. 3
fig. 4
fig. 5
fig. 6
fig. 7
fig. 8
fig. 9
fig. 10
fig. 11
fig. 12
fig. 13
fig. 14
fig. 15
fig. 16
fig. 17
21
Gamme de produits standards*
22
Dèscription/type
Cloison
Exigence
N° de plaques
Épaisseur
Type
Profondeur
d’encastrement
Cadre
Composition
Plafond
Application
ProLock Easy
•
•
--
1
12,5
WR
12,5 mm
acier
ProLock Alu
Standard
Simple
•
•
--
1
12,5
WR
12,5 mm
aluminium
ProLock Alu
Standard
Double
•
•
--
2
12,5
WR
25 mm
aluminium
ProLock Steel
Cloison Rf 30
•
Rf 30
1
12,5
Rf
12,5 mm
acier
ProLock Steel
Cloison Rf 60
•
Rf 60
2
12,5
Rf
25 mm
acier
ProLock Steel
Parois de Gaines
EI 30
•
Rf 30
2
12,5
Rf/
Glasroc F
25 mm
acier
ProLock Steel
Parois de Gaines
EI 60
•
Rf 60
3
12,5
/15
Rf/
Glasroc F
25 mm
acier
ProLock Steel
Plafond Sf 30
•
Sf 30
1
15
Rf
15 mm
acier
ProLock Steel
Plafond Rf 30
•
Rf 30
1
18
Rf
18 mm
acier
ProLock Steel
Plafond Rf 60
•
Rf 60
2
15
Rf
30 mm
acier
ProLock Steel 90°
Simple
•
•
--
1
12,5
WR
12,5 mm
acier
ProLock Steel 90°
Double
•
•
--
2
12,5
WR
12,5 mm
acier
*Voir le ProLock Selector sur www.gyproc.be
** Dimensions spéciales sur demande.
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔











✔




✔
✔




✔
✔
✔



✔
✔
✔
✔



✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔ : produits de stock.
✔ : produits sur demande et délai.
✔
✔
✔
✔
✔
✔


✔
✔
✔


Panneau isolant
Bande foisonnante
Profil anti-poussière
Serrure à clé carrée
Charnières fixes
Cadre amovible
300/300 x 300 mm
300/150 x 150 mm
150/150 x 150 mm
1000 x 1000 mm
800 x 800 mm
600 x 1200 mm
600 x 800 mm
600 x 600 mm
500 x 500 mm
Serrure à ressort
Snaplock
400 x 400 mm
✔
Câble de securité
300 x 300 mm
200 x 200 mm
Dimensions disponibles**
Qualités spécifiques




✔





✔





23
Charnières et serrures
PLes trappes de visite ProLock sont équipées standard de charnières et serrures adaptées en fonction de leur application.
ProLock Alu Standard, ProLock Steel Plafond et ProLock Steel Cloison disposent d’un cadre intérieur amovible et sont équipées
d’un système d’ouverture/fermeture à ressorts Snaplock et d’un cable de sécurité. Les trappes ProLock Parois de Gaines et
ProLock 90° sont équipées de charnières fixes et d’une serrure à clé carrée. Le cadre intérieur de ces modèles n’est pas amovible.
ProLock Steel Cloison ProLock Steel Plafond ProLock Parois de Gaines
En option, les trappes peuvent également être équipées d’une serrure à cylindre avec clé. Dans ce cas, deux possibilités
s’offrent vous: une serrure à verrou avec cylindre fixe ou une serrure pour porte de placard avec cylindre Euro interchangeable.
Le tableau ci-dessous propose un aperçu des possibilités par modèle de trappe de visite ProLock.
Type
Snaplock
Serrure à clé carrée
Cylindre fixe
Cylindre Euro
s
o
o
o
s
o
o
o
ProLock Steel Parois de Gaines
x
s
o
o
ProLock Steel 90°
s
s
o
o
s
o
o
o
s = standard, o = option, x = pas livrable
Dimensions d'encastrement
Les dimensions nominales mentionnées dans cette brochure correspondent à l’ouverture à réaliser dans la structure.
Par exemple, pour une trappe de visite ProLock présentant des dimensions nominales de 600 x 600 mm, il faudra réaliser une
ouverture de mêmes dimensions dans la plaque de plâtre.
24
Dimensions maximales
Les trappes de visite ProLock peuvent être fabriquées dans de plus grandes dimensions que celles mentionnées dans notre
assortiment standard. En fonction du modèle de trappe et des exigences en matière de résistance au feu, ces dimensions sont
cependant limitées. Le tableau ci-dessous vous propose un aperçu des dimensions maximales par modèle.
Dimensions maximales (mm)
Type/Dénomination
L(H) x B
N° Rapport d’essai
400 x 400
-
ProLock Alu Standard Simple
1000 x 1000
-
ProLock Alu Standard Double
600 x 600
-
1200 x 600
ULg 1039A/1060A
1200 x 600
ULg 1047A
1200 x 600
WFRG 13308A
1200 x 600
WFRG 12954A
600 x 800
ULg 1043B
800 x 800
WFRG 12436-1
800 x 800
WFRG 12612-5
ProLock Easy
Trappes de visite de plus grande taille
Il est techniquement possible de livrer des trappes de très grandes dimensions, équipées d’un cadre adapté et de renforts
supplémentaires. Pour garantir la maniabilité de ces plus grandes trappes, le cadre intérieur peut être divisé en deux éléments.
25
Trappes spéciales
Outre l’assortiment ProLock standard, il est également possible de livrer des trappes spéciales, satisfaisant à vos exigences
spécifiques. En suivant de près les évolutions techniques et en étant ouverts aux nouvelles idées, nous sommes en mesure de
toujours fournir des produits de qualité qui répondent à vos souhaits. Les possibilités de fabriquer des trappes ProLock dans
des versions spéciales sont pratiquement illimitées:
ProLock Alu Rondo
Ces trappes de visite de forme ronde, constituées d’un cadre intérieur et extérieur en
aluminium, sont revêtues d’une plaque de plâtre de 12,5 mm d’épaisseur.
Elles conviennent pour être intégrées dans des structures en Gyproc d’une épaisseur de
12,5 mm. Diamètres disponibles: 300/400/600 mm.
ProLock Alu Airtight
Ces trappes de visite en aluminium présentent la même
constitution que les trappes ProLock Alu Standard, mais
sont équipées d’un joint étanche à l’air à double lèvre
entre le cadre intérieur et le cadre extérieur.
Cette étanchéité à l’air a été testée conformément à DIN
EN 14351 et correspond à la classe 4 (la plus élevée) selon
NBN EN 12207.
ProLock Alu Faience
Version spéciale de la trappe ProLock Alu pour l’encastrement dans des cloisons Gyproc
carrelés. Le cadre adapté au format des carreaux permet d’intégrer la trappe de visite
de manière pratiquement invisible dans un mur carrelé. Cette trappe est revêtue d’une
plaque de plâtre hydrofuge de type WR et convient pour des carreaux jusqu’à 6 mm
d’épaisseur. Disponible sur demande avec cadre amovible ou comme portillon avec
charnières fixes.
ProLock Starlight
Le mariage d’une trappe de visite et d’un éclairage design!
Ce produit unique a une double fonction: la trappe de visite nécessaire est associée
à un luminaire fonctionnel. Cette trappe renferme 224 diodes LED, garantissant une
luminosité qui équivaut à celle d’une éclairage traditionnel de 60 à 70 Watt et présente
une durée de vie jusqu’à 50.000 heures.
26
Demande de prix/Formulaire de commande
Voir le ProLock Selector sur www.gyproc.be
Demande de prix :
Societé :

Commande :
Contact :
Adresse :
Référence :
N° Téléphone :
Adresse e-mail :

Trappes de visites ProLock standard
12,5
ProLock Alu Standard Double
25
12,5
25
25
25
15
18
30
ProLock Steel 90° Simple
12,5
ProLock Steel 90° Double
25
300/300 x 300

300/150 x 150
800 x 800
600 x 800
600 x 600
500 x 500
400 x 400
Plafond :
Trappes de visite sur mesure
Aluminium :

Cloison ou plafond :
Acier :

Cloison :
Standard
12,5 WR :

2 x 12,5 WR :
Dimensions

Parois de Gaines* :
Rf 30

12,5 Rf :
Rf 60

2 x 12,5 Rf :


Sf 30

15 Rf :
Rf 30

18 Rf :

Rf 60
2 x 15 Rf :
Longueur/Hauteur
Largeur
Côté des charnières


Fermeture Snaplock
Serrure à verrou avec clé carrée
Serrure à cylindre avec clé



Ln(Ht) x Lg
Nombre :

* Parois de Gaines pourvu de bandes Glasroc F sur le dos du cadre fixe.
ProLock Alu Standard Simple
150/150 x 150
12,5
1000 x 1000
ProLock Easy
300 x 300
Description/type
200 x 200
Profondeur
d’encastrement
Dimensions
27
Gyproc® est la marque de Saint-Gobain Construction Products Belgium, qui fait partie du
Saint-Gobain group, leader mondial en matériaux de construction. En Belgique, Gyproc®
est leader du marché en plaques de plâtre et en systèmes de cloisons et plafonds.
Gyproc® est aussi fournisseur éminent de plâtres avec la marque Plâtres Lambert®.
La position de leader du marché est maintenue par:
• des investissements constants;
• l'avance en matière de know-how;
• les innovations permanentes;
• des lignes de production state-of-the-art;
• la stabilité d'un acteur mondial.
Ceci nous permet de continuer à vous garantir des produits de qualité supérieure.
Gyproc vous propose des solutions et systèmes à base
de plâtre, la gamme la plus complète et la plus équilibrée
sur le marché.
• Plaques de plâtre
• Systèmes:
- Cloisons
- Revêtements muraux
- Plafonds
- Chapes sèches
• Accessoires
En outre, Saint-Gobain Construction Products Belgium
répond également à la problématique actuelle en
matière de confort en proposant des solutions ayant
trait à la résistance au feu, à l'acoustique, à l'isolation
et à la rénovation.
" $!
""! " (!
&& !"! "
!*&
!
### % !!# "
330 BF 09.08/1/1-09.08
SAINT-GOBAIN CONSTRUCTION PRODUCTS BELGIUM nv/sa
Sint-Jansweg 9
Haven 1602
B-9130 Kallo
Tél.: +32 (0)3 360 22 11
Fax: +32 (0)3 360 23 80
[email protected]
www.gyproc.be

ProLock - Gyproc

Transcription

Documents pareils

1/4", 1/2", 3/4", 1" ,1-1/4"

Référence annonce : 1030845

dojo zen de paris - Dojo Zen de Caen

Frederick Winslow Taylor Né dans une famille aisée à Germantown

Tutoriel de pose d`une trappe coupe-feu

49” x 72”

100 0240 003 - Rear Step Ladder SS.ai
