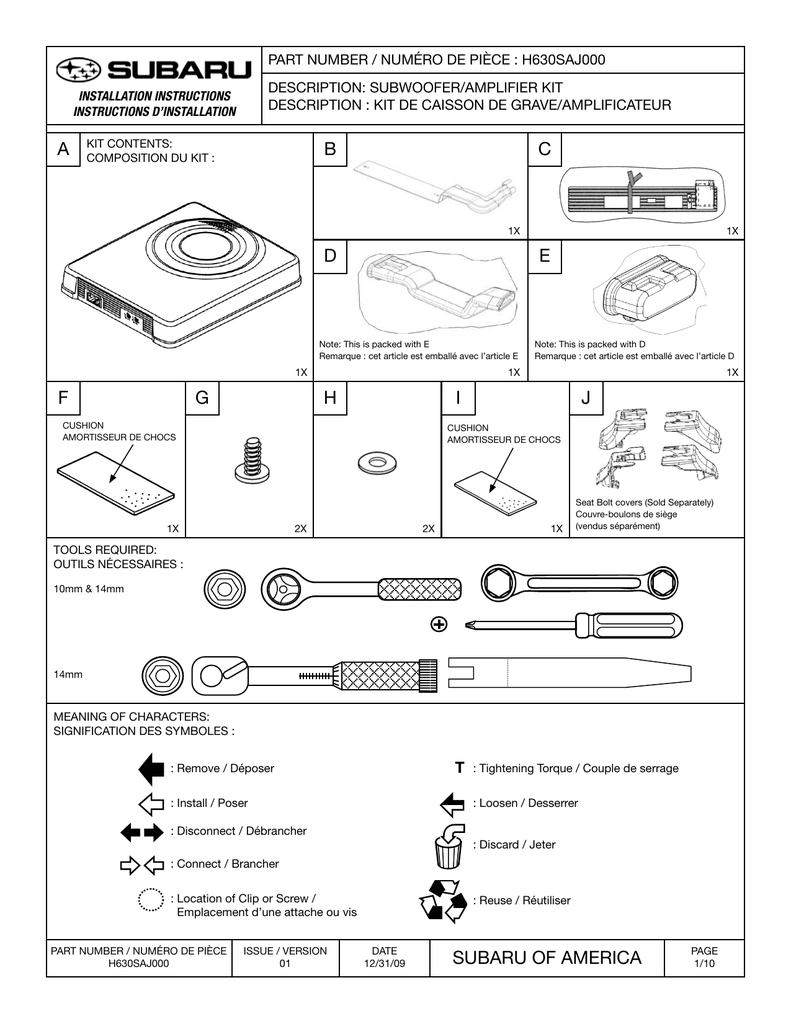

SUBARU OF AMERICA A B C D E F G H I J

PART NUMBER / NUMÉRO DE PIÈCE : H630SAJ000
DESCRIPTION: SUBWOOFER/AMPLIFIER KIT
DESCRIPTION : KIT DE CAISSON DE GRAVE/AMPLIFICATEUR
INSTALLATION INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION
A
KIT CONTENTS:
COMPOSITION DU KIT :
B
C
1X
D
E
Note: This is packed with E
Remarque : cet article est emballé avec l’article E
1X
F
G
1X
Note: This is packed with D
Remarque : cet article est emballé avec l’article D
1X
H
1X
I
CUSHION
AMORTISSEUR DE CHOCS
J
CUSHION
AMORTISSEUR DE CHOCS
1X
2X
2X
1X
Seat Bolt covers (Sold Separately)
Couvre-boulons de siège
(vendus séparément)
TOOLS REQUIRED:
OUTILS NÉCESSAIRES :
10mm & 14mm
14mm
Meaning of Characters:
SIGNIFICATION DES SYMBOLES :
T
: Remove / Déposer
: Install / Poser
: Tightening Torque / Couple de serrage
: Loosen / Desserrer
: Disconnect / Débrancher
: Discard / Jeter
: Connect / Brancher
:L
ocation of Clip or Screw /
Emplacement d’une attache ou vis
PART NUMBER / NUMÉRO DE PIÈCE
H630SAJ000
ISSUE / VERSION
01
: Reuse / Réutiliser
DATE
12/31/09
SUBARU OF AMERICA
PAGE
1/10
NOTE
1
Ignition switch should be off when disconnecting the negative
battery terminal.
REMARQUE
Couper le contact avant de déconnecter la cosse négative
de batterie.
Confirm Parking brake is set before disconnecting battery.
Vérifier que le frein de stationnement est serré avant de déconnecter la batterie.
10mm
2
For automatic transmission vehicles only.
For manual shift, skip to slide 6.
Véhicules à boîte de vitesses automatique
seulement. Pour ceux à boîte manuelle,
passer à la diapositive 6.
3
Carefully pry the chrome trim down from shifter.
Faire levier sur la garniture chromée pour l’abaisser et la séparer
du pommeau du levier des vitesses.
4
Remove Clip.
Enlever l’attache.
For automatic transmission vehicles only.
For manual shift, skip to slide 6.
Véhicules à boîte de vitesses automatique
seulement. Pour ceux à boîte manuelle,
passer à la diapositive 6.
5
ISSUE / VERSION
01
For automatic transmission vehicles only.
For manual shift, skip to slide 6.
Véhicules à boîte de vitesses automatique
seulement. Pour ceux à boîte manuelle,
passer à la diapositive 6.
Remove chrome trim.
Enlever la garniture chromée.
Remove Shifter.
Déposer le pommeau du levier des vitesses.
PART NUMBER / NUMÉRO DE PIÈCE
H630SAJ000
For automatic transmission vehicles only.
For manual shift, skip to slide 6.
Véhicules à boîte de vitesses automatique
seulement. Pour ceux à boîte manuelle,
passer à la diapositive 6.
DATE
12/31/09
SUBARU OF AMERICA
PAGE
2/10
6
Clip (7 locations)
Attache (7 endroits)
Automatic Transmission vehicles: Remove center console trim.
Manual Transmission vehicles: Lift console trim up enough to get
access to screws shown in slide 7. The console cannot be removed
completely due to manual shifter knob.
Véhicules à boîte de vitesses automatique : Enlever la garniture
de la console centrale.
Véhicules à boîte de vitesses manuelle : Soulever suffisamment la
garniture de la console pour accéder aux vis qui apparaissent sur la
diapositive 7. Il est impossible de déposer entièrement la console à
cause de la présence du pommeau du levier des vitesses.
7
8
Clip (4 locations)
Attache (4 endroits)
Remove console trim panel.
Dépose du panneau de garniture de console.
Remove two screws.
Retirer les deux vis.
9
10
Remove radio trim panel.
Déposer le panneau de garniture de l’autoradio.
Under side trim panel, unclip and disconnect the gray FM
antenna connector.
Débloquer le connecteur gris d’antenne FM qui se trouve sous
le panneau de garniture latéral et le débrancher.
PART NUMBER / NUMÉRO DE PIÈCE
H630SAJ000
ISSUE / VERSION
01
DATE
12/31/09
SUBARU OF AMERICA
PAGE
3/10
11
12
Remove screws from front of radio unit and pull out radio.
Retirer les vis du devant de l’autoradio et extraire celui-ci.
Disconnect all electrical connections and remove radio.
Débrancher toutes les connexions électriques et déposer l’autoradio.
Remove front and rear seat bolt trim covers (4) and
discard if damaged. Then remove seat bolts (4) as
shown (lean seat forward if needed to gain better
access for rear seat trim and bolts). Seat bolts will
be recycled.
Retirer les couvre-boulons avant et arrière (4) du siège
et les jeter s’ils sont endommagés. Retirer ensuite les
boulons (4) du siège comme indiqué (incliner le siège
vers l’avant si nécessaire pour accéder plus facilement
à ses boulons et couvre-boulons arrière). Les boulons
du siège seront récupérés.
13
14mm
Lean seat back to gain access to floor carpet.
14
NOTE
Put a board or a mat, etc. under the back leg of seat
to protect carpet.
Incliner le siège vers l’arrière pour accéder au tapis.
REMARQUE
Placer une planche ou une carpette sous le support
arrière du siège pour protéger le tapis.
PART NUMBER / NUMÉRO DE PIÈCE
H630SAJ000
ISSUE / VERSION
01
DATE
12/31/09
SUBARU OF AMERICA
PAGE
4/10
Connect 20pin and 24pin connectors from new harness C to the
20pin and 24pin vehicle connectors.
Raccorder les connecteurs à 20 et 24 broches du faisceau neuf C
à ceux du véhicule.
15
C
Route harness C down through dash and underneath carpet. It will
protrude out of the Left Side inboard air duct opening in the carpet
(see slide 17 for visual).
Acheminer le faisceau C vers le bas au travers du tableau de bord
et en dessous du tapis. Il dépassera de l’ouverture pour conduit d’air
intérieur gauche ménagée dans le tapis (voir la diapositive 17).
16
C
17
C
18
D
E
I
Install Cap E to inboard floor duct.
Poser le chapeau E sur le conduit de plancher intérieur.
PART NUMBER / NUMÉRO DE PIÈCE
H630SAJ000
ISSUE / VERSION
01
DATE
12/31/09
SUBARU OF AMERICA
PAGE
5/10
19
20
F
G
A
H
B
Subwoofer assembly
Caisson de grave
Locate subwoofer assembly into place as shown with bracket
lining up with seat rail mount. (Seat removed for better detail.)
Mettre le caisson de grave en place comme indiqué en alignant
son support et le support de montage de glissière de siège.
(Siège enlevé pour mieux faire apparaître les détails.)
21
A
D
22
B
B
23
A
C
D
Lean seat forward into correct position.
Incliner le siège vers l’avant pour le mettre dans la position correcte.
Connect C to A .
Raccorder C à A .
PART NUMBER / NUMÉRO DE PIÈCE
H630SAJ000
ISSUE / VERSION
01
DATE
12/31/09
SUBARU OF AMERICA
PAGE
6/10
Fasten seat into place securely with 4 bolts (recycled
from disassembly) following recommended torque and
tightening order.
Fixer solidement le siège en place au moyen de 4 boulons
(récupérés du démontage) serrés au couple et dans l’ordre
recommandés.
24
3
1
4
2
T= 39±7 ft-lb (53±10 Nm)
14mm
25
Cut 3 ribs on the inside.
Découper 3 stries sur l’intérieur.
26
J
J
B
Left front seat inboard cover (rear)
Couvre-siège intérieur avant gauche (arrière)
27
28
C
J
J
J
PART NUMBER / NUMÉRO DE PIÈCE
H630SAJ000
Reconnect all electrical connections to the radio. Reinstall the radio.
Rétablir tous les branchements électriques de l’autoradio.
Remettre l’autoradio en place.
ISSUE / VERSION
01
DATE
12/31/09
SUBARU OF AMERICA
PAGE
7/10
29
30
Reinstall trim making sure all 6 clips are secure.
Remettre la garniture en place en veillant à assujettir les 6 attaches.
31
32
Under side trim panel, reconnect the gray FM antenna connector
and reinstall clip.
Raccorder le connecteur gris d’antenne FM qui se trouve sous le
panneau de garniture latéral et remettre le clip en place.
33
Reinstall trim making sure all 4 clips are secure.
Remettre la garniture en place en veillant à assujettir les 4 attaches.
34
Install screws for trim.
Poser les vis de la garniture.
Reinstall trim making sure all clips are secure.
Remettre la garniture en place en veillant à assujettir toutes les attaches.
PART NUMBER / NUMÉRO DE PIÈCE
H630SAJ000
ISSUE / VERSION
01
DATE
12/31/09
SUBARU OF AMERICA
PAGE
8/10
35
For automatic transmission vehicles only.
For manual shift, skip to slide 39.
Véhicules à boîte de vitesses automatique
seulement. Pour ceux à boîte manuelle,
passer à la diapositive 39.
36
Replace Shifter.
Remettre le pommeau en place.
Slide Chrome trim onto shifter rod.
Glisser la garniture chromée sur la tige du levier des vitesses.
37
For automatic transmission vehicles only.
For manual shift, skip to slide 39.
Véhicules à boîte de vitesses automatique
seulement. Pour ceux à boîte manuelle,
passer à la diapositive 39.
For automatic transmission vehicles only.
For manual shift, skip to slide 39.
Véhicules à boîte de vitesses automatique
seulement. Pour ceux à boîte manuelle,
passer à la diapositive 39.
For automatic transmission vehicles only.
For manual shift, skip to slide 39.
Véhicules à boîte de vitesses automatique
seulement. Pour ceux à boîte manuelle,
passer à la diapositive 39.
38
Pull Chrome Trim up and securely in place as shown.
Tirer la garniture chromée vers le haut et bien la mettre en place
comme indiqué.
Replace Clip.
Remettre l’attache en place.
NOTE
39
Ignition switch should be off when connecting the negative
battery terminal.
REMARQUE
Couper le contact avant de connecter la cosse négative
de batterie.
Confirm Parking brake is set.
Vérifier que le frein de stationnement est serré.
10mm
PART NUMBER / NUMÉRO DE PIÈCE
H630SAJ000
ISSUE / VERSION
01
DATE
12/31/09
SUBARU OF AMERICA
PAGE
9/10
End of English Section/
Fin de la section en français
