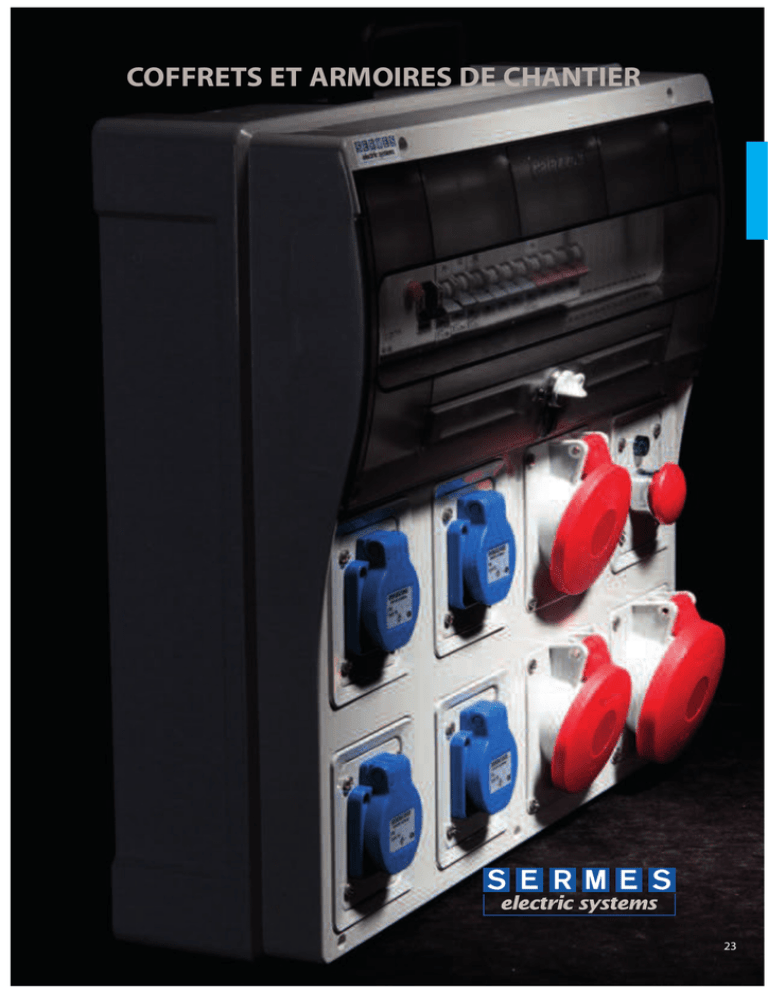

COFFRETS ET ARMOIRES DE CHANTIER
23
En plus des produits catalogués nous étudions et réalisons des
équipements de chantier sur mesure.
Les équipements sont livrés testés et prêts à la pose.
LES SERVICES
Disponibilité sous 48/72H
Aide à la définition
de nombreuses versions d’équipements de chantier.
Grâce à notre expérience dans la réalisation des équipements
de chantier, nous vous guidons et vous conseillons dans :
- L’analyse du cahier des charges et de vos besoins
- La recherche des solutions techniques existantes
- Le choix de la solution la mieux adaptée
RÉSEAU EDF - B.T. 400V
COMPTAGE
TARIF JAUNE
COMPTAGE
TARIF BLEU
ARMOIRE PIED DE GRUE
ARMOIRE DE RÉPARTITION D’ÉNERGIE
COMPTAGE
TARIF BLEU +
DISTRIBUTION
ARMOIRE DE DISTRIBUTION
COFFRET D’ÉTAGE
COFFRETS D’ÉTAGE
24
COFFRETS CORPS DE MÉTIER
ÉQUIPEMENT
DE CHANTIER
SÉCURITÉ
Pour assurer votre sécurité,
nos équipements sont :
Conformes « article 10 du décret
du 14 novembre 1988 relatif à la
protection des travailleurs contre
les courants électriques ».
Conformes aux recommandations
de l’O.P.B.T.P. (Organisme professionnel
de Prévention du Bâtiment et des Travaux
publics.)
Conformes à la norme NF EN 60439-4 qui
définit les caractéristiques de construction
d’ensembles de chantier destinés à une
utilisation intérieure et extérieure.
Compensés en température de -20 à 55° C.
LÉGENDE
LE RACCORDEMENT
Ce schéma résume les caractéristiques de raccordement de l’équipement au réseau.
➔฀Nombre de phases à raccorder
➔฀Neutre
➔฀Terre
QUALITÉ
En plus de ces exigences normatives, nos
équipements sont réalisés dans le respect
des règles de l’art et contrôlés électriquement avant expédition.
PRISES NF
Les pictogrammes ci-dessous vous permettent de choisir rapidement l’équipement de chantier adapté à vos machines.
MISE EN OEUVRE
Lors de la réception d’un nouvel équipement, nous vous recommandons de
prendre connaissance des instructions
de mise en route, affichées sur la porte
interne des armoires de chantier.
Pour veiller à la sécurité des utilisateurs,
nous vous recommandons de vérifier
mensuellement le fonctionnement
de l’interrupteur différentiel et de l’arrêt
général de sécurité.
Prise NF 16A/230V - 2P + T - IP44
Prise NF 20A/400V - 3P + T - IP55
PRISES INDUSTRIELLES CEI 309-2
La CEI 309-2 assure une compatibilité totale entre toutes les fiches et prises
conformes à cette norme.
230V
Calibre
400V
2P + T
3P + T
3P+T+N
16A
16A
16A
32A
32A
32A
63A
63A
16A
32A
63A
16A
Prise CEI 309 16A/24V - 2P - IP44
Enveloppe double isolation, aucune partie sous tension n’est accessible
de l’extérieur
25
ARMOIRES
DE COMPTAGE
230V ou 400V
POUR RÉSEAU EDF - B.T.
tarif bleu
NORMES
Conformes « Article 10 du décret du
14 novembre 1988 relatif à la protection
des travailleurs contre les courants
électriques ».
NF C 14-100 et NF C 15-100
NF EN 60439-4
HN 62-S-17 spécification E.D.F.
CARACTÉRISTIQUES
Enveloppe
Indice de protection de l’enveloppe
IP44 - IK10.
Tôle d’acier zinguée et laquée.
Étriers de maintien des câbles d’arrivée
et de départ.
Verrouillage porte extérieure par loquet
cadenassable et serrure triangle 11 mm
sur porte.
Arrivée
Raccordement sur le porte-fusibles.
Protection par fusibles de type AD EDF.
Arrivée dans une enveloppe de classe II.
Enveloppe de comptage
Isolation de type classe II avec couvercle
plombable pour la pose du compteur.
L’armoire est équipée d’une fenêtre de
visualisation pour le compteur d’énergie.
Compteur d’énergie fourniture EDF
(selon région)
Départ
Protection des personnes par dispositif
différentiel 500mA.
Protection par disjoncteur magnétothermique In réglable et plombable.
Le disjoncteur est contenu dans une
enveloppe isolante de classe II.
CARACTÉRISTIQUES TECHNIQUES
Alimentation
Calibre
(A)
Puissance
(Kva)
monophasée
230V
monophasée
230V
triphasée
400V
15-45
AVANTAGES
Sécurité d’utilisation et fiabilité
des composants.
Forte résistance mécanique.
Fixation au sol et murale.
Transport facilité par la présence d’un
anneau de levage et de poignées
de transport.
Poids
Réf.
3-9
Capacité de
raccordement
cuivre rigide (mm2)
arrivée
départ
6 - 35
10-35
35
CP45SE
48674999
60-90
12-18
6 - 35
10-35
35
CP90SE
48675000
30-60
18-36
6 - 35
10-35
35
CP60SE
48675001
ACCESSOIRES
Fusibles accompagnement disjoncteur AD
EDF (Pdc : 36kA - 440 V).
T00 AD 45A : réf. 48620005.
T00 AD 60A : réf. 48620006.
T00 AD 90A : réf. 48620007.
Clé triangle 11 mm : 48881100.
Armoire livrée avec fusibles.
26
En option : fourniture possible
du compteur d’énergie électronique tarif
BLEU triphasé code 48676001
Code
ARMOIRES DE
COMPTAGE ET
DE DISTRIBUTION
400V
tarif bleu
NORMES
électriques ».
NF C 14-100 et NF C 15-100.
NF EN 60439-4.
CARACTÉRISTIQUES
Enveloppe
IP 44 IK 10 de classe I.
Tôle d’acier zinguée laquée orange.
Étriers de maintien du câble d’arrivée.
Verrouillage porte extérieure par loquet
cadenassable et serrure triangle 11 mm
sur porte de comptage.
Arrivée
Dans une enveloppe isolante de classe II.
Raccordement sur sectionneur fusibles
d’arrivée avant compteur.
Protection par fusibles T00 AD
Icc = 120 kA (non fournis).
Isolation de type classe II avec couvercle
plombable pour la pose du compteur.
L’armoire est équipée d’une fenêtre de
visualisation du compteur d’énergie.
Compteur d’énergie fourniture EDF
(selon région).
Départ
Protection générale des départs par un
disjoncteur différentiel d’abonné
30-60A 500 mA.
Protection des départs prises de courant
par disjoncteur courbe C 6 KA
NF EN 60898.
différentiel 30mA.
Alimentation
Calibre
(A)
Puissance
(Kva)
Capacité de
raccordement
cuivre rigide
arrivée (mm2)
Poids
Réf.
Code
triphasée 400V
triphasée 400V
30-60
30-60
18-36
18-36
6 - 35
6 - 35
-
CPAC60SE
CPAC70SE
48675004
48675005
DIMENSIONS : 1270 x 850 x 360 (hxlxp)
PRISES
PRISES IP44
NF
16A
CEI 309
16A
32A
63A
Poids
kg
Réf.
Code
AVANTAGES
Distribution et comptage en une armoire.
des composants.
Fixation au sol et murale.
Transport facilité par la présence d’un
anneau de levage et de poignées
de transport.
4
1
1
1
1
-
-
CPAC60SE
48675004
4
1
1
1
1
1
-
CPAC70SE
48675005
ACCESSOIRES
Fusible AD60A T00 réf. 48620006.
Clé triangle 11 mm : 48881100.
Armoire livrée avec fusibles.
En option : fourniture possible
du compteur d’énergie électronique
tarif BLEU triphasé code 48676001
27
