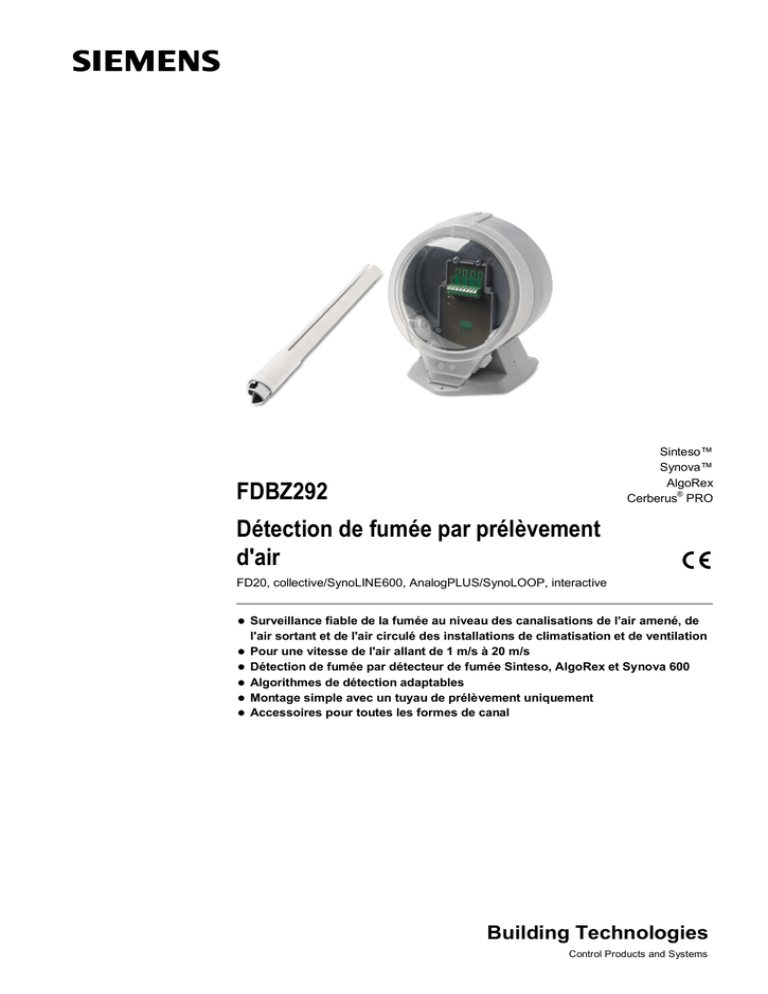

FDBZ292 Détection de fumée par prélèvement d`air

Sinteso™
Synova™
AlgoRex
Cerberus® PRO
FDBZ292
Détection de fumée par prélèvement
d'air
FD20, collective/SynoLINE600, AnalogPLUS/SynoLOOP, interactive
l
l
l
l
l
l
Surveillance fiable de la fumée au niveau des canalisations de l'air amené, de
l'air sortant et de l'air circulé des installations de climatisation et de ventilation
Pour une vitesse de l'air allant de 1 m/s à 20 m/s
Détection de fumée par détecteur de fumée Sinteso, AlgoRex et Synova 600
Algorithmes de détection adaptables
Montage simple avec un tuyau de prélèvement uniquement
Accessoires pour toutes les formes de canal
Building Technologies
Control Products and Systems
Fonction
– Le kit de détection de fumée par prélèvement d’air est un système de surveillance
passif sans ventilateur propre. Il utilise les différences de pression existant dans le
système de ventilation pour amener en permanence et par l'intermédiaire du tuyau
de prélèvement (bypass), des échantillons d'air de la canalisation de ventilation au kit
de détection de fumée par prélèvement d'air.
– La détection de fumée par prélèvement d’air fonctionne uniquement si le système de
ventilation est en service et si l'air circule. Normalement, l’air à surveiller doit être
propre, c’est-à-dire exempt de poussière et d’aérosol.
– Lorsqu'une certaine concentration de fumée est décelée par le détecteur de fumée,
ce dernier signale le niveau de danger correspondant à l’unité de l'équipement de
contrôle et signalisation qui déclenche l’alarme requise.
Version
Le kit de détection de fumée par prélèvement d'air comprend :
– la chambre d'analyse de canalisation d'air (boîtier en matière plastique gris avec
couvercle transparent)
– un bouchon terminal pour le tuyau de prélèvement
– un joint pour le tuyau de prélèvement
– toutes les vis nécessaires
Chambre d'analyse de canalisation d'air
Bouchon terminal
Joint
Sinteso
Embase
FDB201, FDB201-AA
FDB221, FDB221-AA
Les détecteurs de fumée et les embases de détecteur présentés doivent être commandés séparément
AlgoRex / Synova
Cerberus PRO
Détecteur
FDO241
FDOOT241-8
FDOOT241-9
Embase
DB1101A
DB1131A / SO620A
DB1151A
Détecteur
DO1103A, DO1104A
DO1133A
DO1153A
Embase
DB1101A
Détecteur
DO1104A
Options
Support de montage
FDBZ292-AF
Tuyaux de prélèvement
FDBZ292-AA,-AB,-AC
Kit bouchon
FDBZ292-AD
pour canalisations rugueuses rondes et
isolées
0,6 m, 1,5 m, 2,8 m
(FDBZ292-AB,-AC avec embout supplémentaire)
nécessaire lors de l'utilisation du support de montage et de tuyaux de prélèvement plus longs
2
Building Technologies
Fire Safety
Choix de l'emplacement
– Dans le système de ventilation, le kit de détection de fumée par prélèvement d'air est
monté à l'endroit où les appareils de mesure du courant d'air seraient normalement
montés, c'est-à-dire là où il n'y a ni tourbillons d'air ni changements de direction ni
ramifications, rétrécissements ou élargissements de canalisations. La distance par
rapport à toute ramification, tout angle ou toute courbe doit être égale à 5 x le diamètre de la canalisation.
– Afin de garantir une parfaite détection de la fumée, le kit de détection de fumée par
prélèvement d'air est monté après le dernier point d'amenée d'air.
Variantes de montage
– Le kit de détection de fumée par prélèvement d'air est monté à l'extérieur de la canalisation de ventilation. Le tuyau de prélèvement est raccourci en fonction du diamètre
de la canalisation puis introduit à l'intérieur de cette dernière par un orifice.
– En général, la chambre d'analyse de canalisation d'air est montée sur la canalisation
de ventilation à l'aide de vis à tôle. Le support de montage permet également un
montage aisé sur des canalisations rugueuses, rondes ou isolées.
Canalisation cylindrique ≤ 0,6 m
Canalisation rectangulaire ≤ 0,6 m
<0.6 m
FDBZ292 Détection de fumée par prélèvement d'air
FDBZ292-AD kit bouchon (1 x)
– FDBZ292-AF support de montage
– FDBZ292-AA tuyau de prélèvement 0,6 m
<0. 6 m
–
–
–
–
FDBZ292 Détection de fumée par prélèvement d'air
FDBZ292-AA tuyau de prélèvement 0,6 m
3
Building Technologies
Fire Safety
Canalisation cylindrique ≥ 0,6 m
Canalisation rectangulaire ≥ 0,6 m
>0. 6 m
>0. 6 m
FDBZ292 Détection de fumée par prélèvement d'air
FDBZ292-AD kit bouchon (2 x)
– FDBZ292-AF support de montage
– FDBZ292-Ax tuyau de prélèvement 1,5/2,8 m
FDBZ292 Détection de fumée par prélèvement d'air
FDBZ292-AD kit bouchon (1 x)
– FDBZ292-Ax tuyau de prélèvement 1,5/2,8 m
–
–
–
–
Dimensions
70
180
235
146
183
27
35
4
Building Technologies
Fire Safety
Caractéristiques techniques
boîtier pour chambre d'analyse de
canalisation d'air
– Matériau
– Catégories de protection selon
EN 60529 / CEI 529
– Couleur
Détecteur de fumée / embase de
détecteur
Compatibilité du système
ABS
IP54
gris, ~RAL 7001
voir tableau
Tuyau de prélèvement
Sinteso -> FDnet
AlgoRex -> interactif, AnalogPLUS, collectif
Synova -> SynoLINE600, SynoLOOP
Cerberus PRO -> collectif, dans C-NET via FDCIO223
Aluminium
Vitesse admissible de l'air
Indicateur du débit d'air
1… 20 m/s
≥1 m/s
Température ambiante
Humidité
-20 … + 50 °C
≤ 95 % rel.
Homologation VdS
G207139 avec détecteur de fumée FDOOT241-8,
FDOOT241-9 avec jeu de paramètres n° 9
5
Building Technologies
Fire Safety
Détails pour passer commande
Type
FDBZ292
FDBZ292-AA
FDBZ292-AB
FDBZ292-AC
FDBZ292-AD
FDBZ292-AF
DBZ1190-AB
N° d'art.
A5Q00021362
A5Q00021363
A5Q00021364
A5Q00021366
A5Q00021367
A5Q00021369
BPZ:4942340001
Désignation
Détection de fumée par prélèvement d'air
Tuyau de prélèvement, longueur : 0,6 m
Tuyau de prélèvement, longueur : 1,5 m
Tuyau de prélèvement, longueur : 2,8 m
Kit bouchon
Support de montage
2
Bornier 1… 2,5 mm
Poids
0,800 kg
0,353 kg
0,882 kg
1,647 kg
0,030 kg
0,630 kg
0,002 kg
Pour les détecteurs d'incendie Sinteso, se reporter aux documents 007005, 008141
Pour les détecteurs d'incendie Synova et AlgoRex, se reporter aux documents 001578,
001331
Issued by
Siemens Switzerland Ltd
Building Technologies Division
International Headquarters
Gubelstrasse 22
CH-6301 Zug
Tel. +41 41 724 24 24
www.siemens.com/buildingtechnologies
N° document
009728_f_fr_--
Edition
2016-04-20
© Siemens Switzerland Ltd, 2015
Sous réserve de disponibilité et de modifications techniques.
Manuel FD20 / FD-C / S11 / FD720
Répertoire 3 / 5 / 5 / 3
