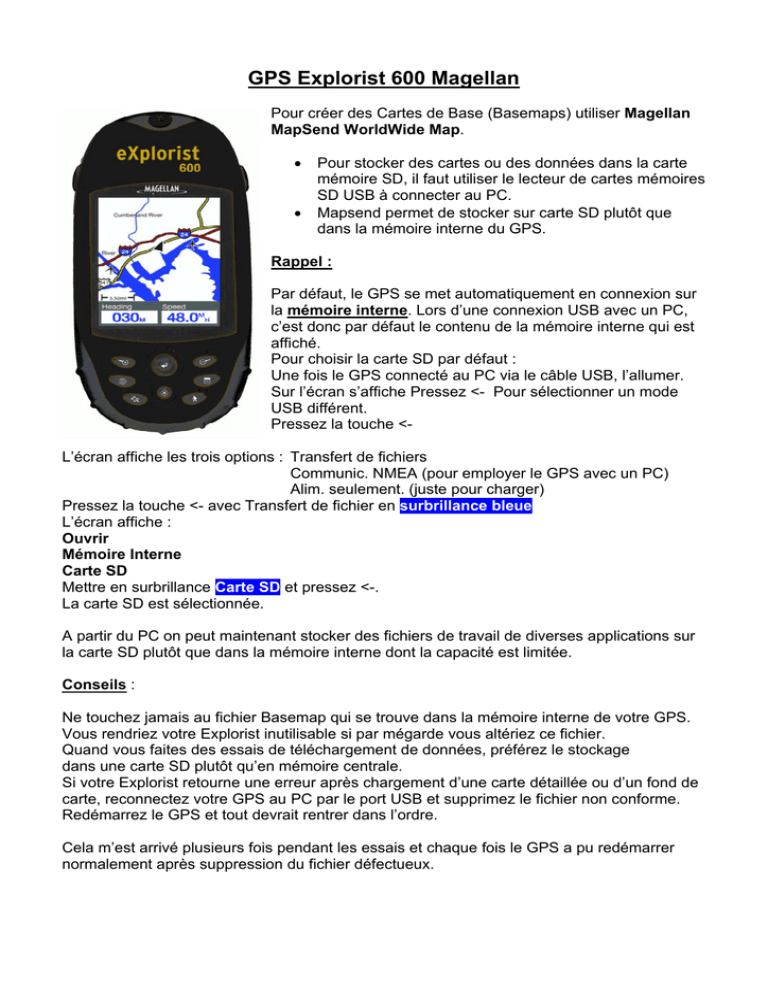

GPS Explorist 600 Magellan

GPS Explorist 600 Magellan
Pour créer des Cartes de Base (Basemaps) utiliser Magellan
MapSend WorldWide Map.
•
•
Pour stocker des cartes ou des données dans la carte
mémoire SD, il faut utiliser le lecteur de cartes mémoires
SD USB à connecter au PC.
Mapsend permet de stocker sur carte SD plutôt que
dans la mémoire interne du GPS.
Rappel :
Par défaut, le GPS se met automatiquement en connexion sur
la mémoire interne. Lors d’une connexion USB avec un PC,
c’est donc par défaut le contenu de la mémoire interne qui est
affiché.
Pour choisir la carte SD par défaut :
Une fois le GPS connecté au PC via le câble USB, l’allumer.
Sur l’écran s’affiche Pressez <- Pour sélectionner un mode
USB différent.
Pressez la touche <L’écran affiche les trois options : Transfert de fichiers
Communic. NMEA (pour employer le GPS avec un PC)
Alim. seulement. (juste pour charger)
Pressez la touche <- avec Transfert de fichier en surbrillance bleue
L’écran affiche :
Ouvrir
Mémoire Interne
Carte SD
Mettre en surbrillance Carte SD et pressez <-.
La carte SD est sélectionnée.
A partir du PC on peut maintenant stocker des fichiers de travail de diverses applications sur
la carte SD plutôt que dans la mémoire interne dont la capacité est limitée.
Conseils :
Ne touchez jamais au fichier Basemap qui se trouve dans la mémoire interne de votre GPS.
Vous rendriez votre Explorist inutilisable si par mégarde vous altériez ce fichier.
Quand vous faites des essais de téléchargement de données, préférez le stockage
dans une carte SD plutôt qu’en mémoire centrale.
Si votre Explorist retourne une erreur après chargement d’une carte détaillée ou d’un fond de
carte, reconnectez votre GPS au PC par le port USB et supprimez le fichier non conforme.
Redémarrez le GPS et tout devrait rentrer dans l’ordre.
Cela m’est arrivé plusieurs fois pendant les essais et chaque fois le GPS a pu redémarrer
normalement après suppression du fichier défectueux.
Comment intégrer un plan détaillé au format DWG réalisé par un géomètre dans le
MAGELLAN Explorist 600.(Valable pour les autres modèles)
Adaptation du système de coordonnées
1- Il faut d’abord connaître le type de coordonnées utilisées par le géomètre pour la
création de son plan.
Dans mon cas c’était le LAMBERT 72.
Demandez à votre géomètre d’exporter son fichier en DWG, en expurgeant de
préférence les cartouches, tableaux et autres données qui vous seront inutiles.
2- Il y a lieu de convertir le type de coordonnées d’origine en coordonnées géographiques
Latitude /Longitude pour l’exploitation par le GPS.
3- Utiliser WDGPS pour PC de Bruno Basli (www.wdgps.com ) pour convertir les
coordonnées en Lat/Lon.
Lancer le programme WDGPS, sélectionner Conversions dans le menu, Choisir
comme format d’origine DXF (DXF), Autocad (DWG) et comme format de sortie
Changer de projection (DXF/DWG)
Introduire le nom du fichier source puis sélectionner le format du fichier source
(LT 72 dans mon cas).
Spécifier le nom du fichier destination et sélectionner le format Lat/Lon
Cliquer sur Traiter
4- Le fichier Autocad DWG est maintenant prêt pour être converti dans un format
exploitable par l’Explorist.
Installation de MobileMapper Office 27 de Thales.
Ne pas utiliser les versions 3.10 ou 3.4 (dernière version 3.4 disponible sur le site de
Thales, car elle ne permettent pas la sauvegarde des fichiers sur carte SD ou sur GPS
USB. Bizarre que cette fonctionnalité ait été supprimée dans une version plus récente !
Fichier de la version 2.7 téléchargeable sur :
http://www.taravisee.com/download/GPS/mmoffice_v2.70.zip
A noter que ce fichier a une taille de 87 Mb.
Décompresser le fichier zip dans un répertoire. Sélectionnez le répertoire DISK1 après la
décompression et lancez SETUP en double cliquant sur setup.exe.
Installez le programme.
Modification de MobileMapper Office 27 pour le format Explorist
Une fois que le programme a été installé, il faut modifier le contenu du fichier mmoffice.ini
pour que le format de sortie des fichiers soit compatible avec la série Explorist (processeur
ARM)
Pour ce faire, à l’aide de l’Explorateur de Windows, sélectionner le répertoire c:\Program
Files\MobileMapper Office.
Dans ce répertoire se trouve un fichier nommé MMOffice.ini
Ouvrez ce fichier avec Notepad ou WordPad.
Cherchez le groupe suivant dans le fichier :
[DEVICE_DEFAULTS]
Com_Port=1
Baud_rate=4800
Memory_Size=4656
Conv_Maximum_Number_of_Regions=9
Conv_Memory_Size=32768
Write_Export_Log=0
Write_GPS_Log=0
Write_upload_Log=0
UploadDevice=0
MMC_NAME=detail00.img
SDSpeed=400
Ajoutez Byte_Order=1 à la fin de ce groupe pour que le groupe se présente comme suit :
[DEVICE_DEFAULTS]
Com_Port=1
Baud_rate=4800
Memory_Size=4656
Conv_Maximum_Number_of_Regions=9
Conv_Memory_Size=32768
Write_Export_Log=0
Write_GPS_Log=0
Write_upload_Log=0
UploadDevice=0
MMC_NAME=detail00.img
SDSpeed=400
Byte_Order=1
Ne changez rien d’autre à ce fichier.
Sauvez le fichier et fermez votre éditeur de texte.
Si vous possédez un Explorist avec écran Noir et Blanc, faites ce suit :
Ajouter le fichier bmp2bit.ics dans le répertoire :
C:\Program Files\MobileMapper Office\VectMaps\Images\ICS
Ce fichier est téléchargeable ici :
http://www.taravisee.com/download/gps/bmp2bit.ics
Le programme MMOffice est maintenant prêt à générer des données exploitables par la
série Explorist.
Edition du fichier DWG obtenu après la conversion avec WDGPS.
Lancez MMOffice 2.7
•
•
•
•
•
•
•
•
•
•
•
Dans le menu Outils, cliquez sur Fonds de carte, puis sélectionnez l’onglet Cartes
vectorielles.
Cliquez sur Editeur de cartes
Donnez un nom à votre projet pour remplacer la valeur NewMap par défaut
Sélectionnez une échelle. (1/10000ème dans mon cas.
Cliquez sur Couche dans le menu, puis Ajouter
Sélectionnez le fichier DXF que vous aviez converti avec WDGPS.
Cliquez sur OK
A ce stade vous pouvez changer les attributs de couches ou objets
importés.(optionnel)
Cliquez sur Opérations, Créer carte
Après un moment la carte est créée à partir du fichier DXF. Fermez la fenêtre active.
Au moment de la fermeture, MMOffice vous demandera d’enregistrer le projet.
Enregistrez le en notant le répertoire dans lequel le projet (fichier mmp) sera sauvé.
•
Vous vous retrouvez devant la fenêtre Fonds de carte, avec la nouvelle carte listée et
précédée d’un trombone pour signifier qu’elle est attachée au projet global.
Vous pouvez créer autant de fonds de carte que vous voulez et choisir laquelle est
attachée à votre projet final.
•
•
Cliquez sur OK pour fermer la fenêtre Fonds de carte
A ce moment votre carte détaillée apparaîtra à la bonne position sur la Carte de Base.
La taille du carré (carte détaillée) par rapport à la carte de base est normale puisque
l’échelle est beaucoup plus petite. Il suffit de zoomer pour obtenir les détails.
Remarquez, si vous avez effectué une conversion correcte avec WDGPS que le plan
détaillé est à la bonne place sur la carte de base.
Voici une vue détaillée du plan importé.(au 10000ème)
•
Définissez un secteur autour de votre plan détaillé pour limiter la future sauvegarde à
la zone détaillée.
Dans le menu, cliquez sur Outils, Créer secteur. Tracez le rectangle autour de la zone
détaillée en faisant glisser le pointeur de souris tout en appuyant sur le bouton gauche
puis une fois la zone correcte délimitée, lâchez le bouton. Cliquez avec le bouton
gauche en mettant le pointeur de souris hors de la zone sélectionnée. Votre plan sera
alors entouré d’un rectangle de couleur et la couleur de fond du plan détaillé sera
orangée ;
• A ce stade, sauver votre projet (Job). Pour ce faire cliquez sur Fichiers, Enregistrer
sous puis choisissez un nom de job et sauvez.
Sauvegarde du fichier transitoire (Plan détaillé dont le nom portera le suffixe .imi)
Cliquez sur Fichier, puis
Charger vers GPS et enfin
sur Fond de carte.
(Voir image ci-contre)
Remarquez que le plan
détaillée est entouré d’un
rectangle vert signifiant
que le secteur a bien été
défini.
La fenêtre suivante vous offre les options décrites dans l’image qui suit :
•
Sélectionnez obligatoirement Enregistrer sur le disque dur.
Vous ne pouvez en effet pas enregistrer votre plan détaillé directement sur votre carte
SD, car il nécessite une conversion ultérieure au format Explorist.
Cliquez sur Suivant puis sur Terminer
Le fichier avec extension .imi est enregistré dans le répertoire :
C:\Program files\MobileMapper Office\Export\Images
Conversion du fichier .imi en un fichier .imi compatible Explorist
Pour convertir le Plan Détaillé dans un format compatible avec les Explorist, il y a lieu
d’utiliser le logiciel MMOconverter.
Ce fichier est disponible sur : http://www.taravisee.com/download/GPS/MMOconverter.zip
Décompressez le fichier dans un répertoire.
Il n’y a qu’un fichier décompressé qui est l’exécutable.
Lancez l’application.
Vous obtenez l’écran suivant :
Dans la partie gauche (From), sélectionnez le répertoire et le nom de fichier à convertir.
Dans notre cas, il s’agira de :
C:\Program files\MobileMapper Office\Export\Images\[nom_projet.imi]
Si vous voulez changer le nom du fichier converti, décocher la case centrale à côté du
signe =.
Entrez le répertoire et le nouveau nom dans la partie droite (To)
Cliquez sur Convert.
Le fichier converti est enfin celui compatible avec l’Explorist.
Si lors de la conversion, vous avez conservé le même nom et le même répertoire, vous
pouvez relancer MobileMapper Office 2.7 et utiliser la même procédure que ci-dessus
(Sauvegarde du fichier transitoire) mais en spécifiant la sauvegarde dans la carte SD.
Autrement vous pouvez utilisez l’Explorateur pour transférer le fichier dans la cartes SD sous
le répertoire Cartes détaillées.
Modification des couleurs et épaisseurs de traits
Pour modifier l’aspect des cartes .imi créées avec la procédure ci-dessus, utilisez le logiciel
MagellanExploristTool.
Ce logiciel est disponible ici :
http://www.taravisee.com/download/GPS/magellanexploristtools-100196.zip
Pour ajouter des noms (Points Label) à la carte
Je ne suis pas parvenu à extraire directement les noms des fichiers DWG ou DXF de sorte
qu’ils soient utilisables par GPSMAEDIT ou MMOffice.
Pour y arriver, utiliser CAD2SHAPE, un logiciel téléchargeable en shareware qui vous
autorise à exécuter une quinzaine de conversions sur des fichiers de taille importante.
Il ne s’agit donc pas de gaspiller inutilement des « cartouches ».
La clé du succès dépendra de l’utilisation des bons types de coordonnées et de datum, c’està-dire ceux qui correspondent aux fichiers de départ.
Lancer CAD2SHAPE sur le fichier DWG ou DXF
Sélectionnez le fichier DWG et cochez la case Labels
Voici les Settings utilisées pour la conversion des Labels contenus dans le fichier DWG.
Cliquez sur le bouton Settings :
Je n’ai pas changé le mode de projection étant donnée que le fichier DWG avait déjà été
converti en Lat/Lon avec WDGPS.
Cliquez OK pour revenir à l’écran principal et lancez la conversion.
CAD2SHAPE crée trois fichiers :
•
•
•
xxxxxx_text.dbf
xxxxxx_text.shp le fichier qui nous intéresse.
xxxxxx_text.shx
Ce fichier xxxxxx_text.shp est un fichier utilisable sous GPSMAPEDIT via importation.
GPSMAPEDIT permet d’éditer les LABELS, changer la taille de police, déplacer les LABELS
et même déplacer toute la carte ….mais avec une distorsion importante dans le cas d’un
déplacement géographique important.
Attention à la longueur des noms. Ces derniers sont tronqués dans le cas de noms plus longs
qu’une quinzaine de caractères.
Je ne suis pas parvenu à utiliser le fichier shape edité directement dans la création de
couches sous MMoffice. ( ???)
Pour ce faire, sauver le fichier édité sous GPSMAPEDIT en polish format .mp.
Création d’un fichier .shp correct pour MMOffice :
Utiliser l’excellent script compilé Conversor (Espagnol)
Conversor est téléchargeable sur :
http://www.taravisee.com/download/gps/Conversor.sfx.exe
Rappel pour l’installation de Conversor :
Décompresser Conversor dans un répertoire. Conversible contient TOUS les programmes
nécessaires pour effectuer une conversion automatique sur des fichiers .MP. (Idéal pour
convertir automatiquement des fichiers Garlin préalablement sauvé en Polis Format sous
GPSMAPEDIT.
Conversible s’utilise conjointement avec MobileMapper Office 2.7 à installer
obligatoirement en langue espagnole. (N’oubliez pas d’ajouter la ligne Byte_Order=1 dans
le fichier MMOFFICE.INI après l’installation.)
Voici ce que contient le répertoire d’installation de Conversor :
Les répertoires barrés ont été créés automatiquement par Conversor en cours d’exécution et
portent le nom du fichier .mp à convertir.
Ils contiennent tous les fichiers transitoires dont les fichiers shp compatibles avec MMOffice.
Les autres répertoires contiennent tous les programmes nécessaires pour effectuer une
conversion automatique de carte au format .mp.
Point intéressant à noter est que le fichier final (fond de carte) dans MMOffice peut être
aisément modifié grâce au retrait ou à l’adjonction de fichiers .shp qui restent sauvés dans le
répertoire de fichiers transitoire.
Conversor crée toujours un répertoire de fichiers transitoires de même nom que le fichier .mp
à convertir.
L’idéal est de placer le fichier .mp dans le
répertoire de Conversor.
Lancez Conversor et cliquez sur OK dans la
fenêtre d’Information pour en sortir.
Voici la fenêtre principale de Conversor.
Cochez tout si vous désirez une conversion
complète automatique, ajustez l’échelle et
choisissez Magellan.
Cliquez sur Visual et choisissez N/B ou
Couleur suivant votre modèle d ‘Explorist.
Cliquez sur Cargar et choisissez le fichier .mp à convertir en fichier imi exploitable par votre
magellan.
Dans le cas de l’utilisation de Conversor pour juste obtenir le fichier lbl_P.shp qui contient la
couche de noms, le fichier .imi importe peu. Par contre dans le cas d’une conversion de
fichier .mp issue de Garmin, la carte obtenue au format .imi est directement exploitable par
votre Explorist.
Cliquez sur le bouton Convertir et admirez tout le travail de conversion.
Sur un fichier .mp d’origine Garmin tout se passe de façon nominale de sorte que vous
obtenez un magnifique plan détaillé (Topo) utilisable par votre Magellan.
Dans le cas d’une conversion pour obtenir la couche texte, il est possible que Conversor se
« plante « vers la fin du processus. C’est sans conséquence, puisque les fichiers SHAPE
sont déjà générés dans un sous répertoire de Conversor.
Dans le cas d’un plantage, forcer l’arrêt de Conversor.
Une fois que la conversion est terminée vous pouvez utiliser le fichier lbl_P.shp qui contient
les noms qui vont agrémenter votre carte Magellan.
Il suffit d’éditer votre fond de plan sous MMOffice (Editeur de cartes), ajouter une couche
contenant le shape lbl_P.shp, sélectionner l’Attribut LABEL qui est enfin disponible, compiler
la carte et sauver le projet final.
N’oubliez en aucun cas de convertir une dernière fois le fichier .imi obtenu avec
MMConverter.exe pour le rendre compatible avec votre Magellan.
A noter qu’un fichier imi qui ne contient qu’un POI (1) à tendance à faire planter le Magellan
lors de ZOOM IN. Avec plusieurs POI, il n’y a pas de problème de zoom.
Laissez seulement un peu de temps au Magellan pour redessiner la carte entre chaque
ZOOM IN ou ZOOM OUT.
Tout ceci est un réel « parcours du
combattant » dû très probablement à la
protection des cartes par chaque fabricant et
à la multiplicité des formats de cartes et de
types de coordonnées géographiques.
Il n’en reste pas moins que le résultat cicontre est excellent. (Fichier avec parcelles
cadastrales)
Conversor constitue en tout cas un pas
décisif dans la conversion de toutes cartes
Garmin, plus disponible sur le marché que les
cartes Magellan.(très peu exactes du reste)
(Cherchez le Lac de Brienz en Suisse sur
votre MapSend. Un lac de 16 km de long a
disparu !)
Pour ce qui est de la Belgique il doit être possible d’utiliser une méthode similaire car les
fichiers .ngi sont en fait des fichiers .DWG. (Plans topo 1/50000ème)
*------------------*
