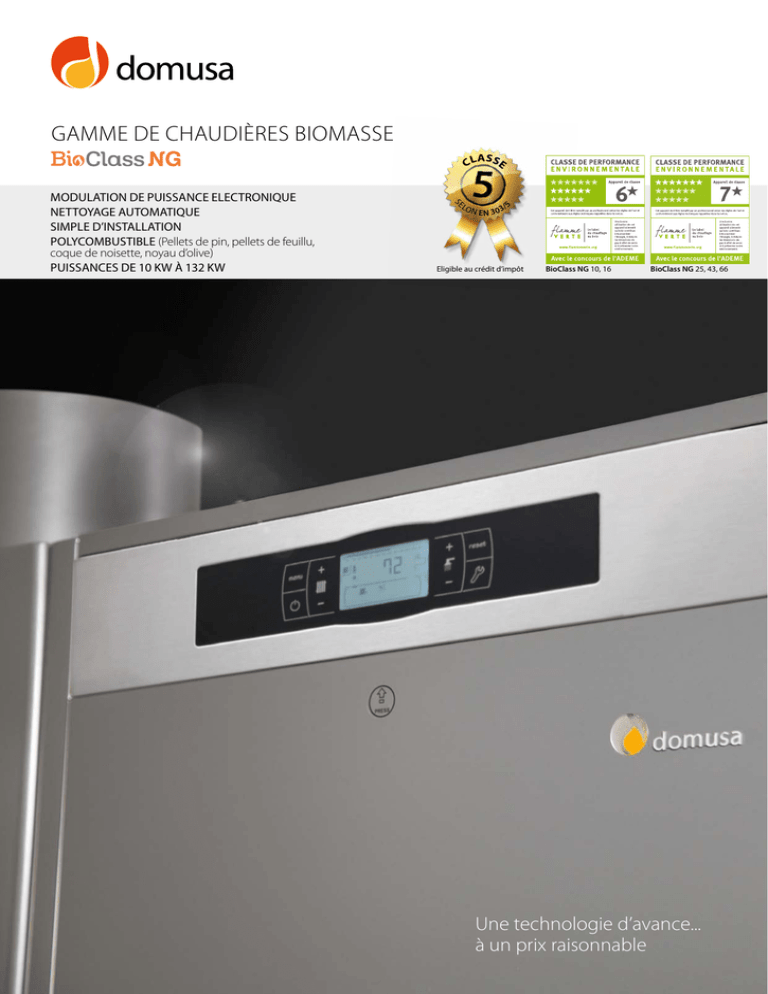

Gamme de chaudières biomasse

Gamme de chaudières biomasse
ASSE
on
EN 303
/
5
el
S
Modulation de puissance Electronique
Nettoyage automatique
Simple d’installation
Polycombustible (Pellets de pin, pellets de feuillu,
coque de noisette, noyau d’olive)
Puissances de 10 kW à 132 kW
CL
Eligible au crédit d’impôt
BioClass NG 10, 16
BioClass NG 25, 43, 66
Une technologie d’avance...
à un prix raisonnable
1
Gamme de chaudières biomasse
DOMUSA a développé une large
gamme de chaudière Biomasse de
10 à 132 kw, très en avance, validé
par la certification la plus exigente
en Europe (Classe 5 de la norme
EN 303-5), concernant les rendements
(jusqu’à 95%), la sécurité de
fonctionnement, et les faibles rejets
de poussières et gaz contaminants
dans l’atmosphère, faisant ainsi de
la chaudière BioClass NG un des
produits les plus performants de sa
génération.
Les modèles NG M sont
particulièrement appropriés pour
des installations d´une puissance
comprises entre 91 kW et 132 kW qui
utilisent des pellets en combustible:
Ce modèle est disponible dans les
puissances de 10 kW, à 43 kW et peut utiliser
les combustibles de granulés de bois ou
pellet, les coques de noisettes, et les noyaux
d´olives.
Ces chaudières peuvent être installées avec
des réservoirs d´alimentations de différentes
capacités, mais aussi avec un réservoir
d´alimentation intégrant un ballon d´Eau
Chaude Sanitaire en Inox.
Il est possible d´associer à la chaudière
différentes option, comme par exemple un
cendrier compacteur qui permet d´allonger
les durées de vidange des cendres, ou des
systèmes d´alimentations automatiques de
transport de pellet d´un réservoir auxilliaire
vers le réservoir d´alimentation principales.
Cette chaudière a été spécialement
conçue pour être installée à l´extérieure.
Une attention toute particulière a été mis
en œuvre dans le développement de ce
produit pour permettre une étanchéité
totale face aux intempéries avec en plus
des jaquettes et peinture spécifique pour
résister à une utilisation extérieure.
La chaudière est livrée avec une régulation
qui permet de recevoir en option une
gestion déportée.
A partir de ce contrôle à distance il
est possible de modifier les différents
paramètres de fonctionnement.
2
Les modèles NG M sont particulièrement
appropriés pour des installations d´une
puissance comprises entre 91 kW et 132 kW
qui utilisent des pellets en combustible
Incluye el depósito de reserva, el cenicero
compresor y un sistema de aspiración para
el transporte de pellet.
Ce modèle d´une puissance de 66 kW est
étudié pour la consommation de pellet
via son réservoir d´alimentation livré de
série. Cette chaudière est également munie
d´un cendrier compacteur et d´un système
d´aspiration pour alimenter le pellet d´un
silo ou réservoir artisanal vers le réservoir
principale.
Polycombustible
Garantie
·Les modèles BioClass NG 10, 16, 25, 43
peuvent utiliser différents type de biomasse,
comme le granulés ou pellet de pin, le pellet
de feuillu, la coque de noisette, ou bien
encore le noyau d’olive concassé. Ainsi selon
les zones géographiques le client peut varier
sa source d’approvisionnement en fonction
de ses besoins et de l’opportunité d’achat.
·La qualité des matériaux utilisés dans la
construction de la chaudière BioClass NG
nous permettent de donner une garantie
de 5 ans pour le corps de chauffe et de
deux ans pour les éléments hydrauliques et
électriques.
Confort
·Cette gamme de chaudières intègre un
système de décendrage du creuset et de
nettoyage automatique du parcours de
fumées permettant un meilleur confort et
une tranquilité absolue de fonctionnement.
Retour sur Investissement court
·L’innovation technologique apportée par
DOMUSA sur la chaudière BioClass NG
permet un prix compéttif à l’achat, qui
combinée à l’utilisation d’un combustible
économique, compense très rapidement le
coût de votre investissement initial.
16,07
16
14
13,25
12
Implantaion SAV
10
8
6,80
6,50
5,83
5,73
6
4
2
juin déc
05 05
La technologie développée dans
l´élaboration du brûleur permettait de
maitriser des cendres résistantes voire des
imbrûlés afin d´assurer une longévité et un
minimum de maintenance de votre appareil.
déc
06
déc
07
déc
08
déc
09
déc
10
déc
11
déc
12
déc
13
déc
14
déc
15
GAZ PROPANE
en citerne
ELECTRICITE
option heures creuses,
abonnement 9 kVA compris
FIOUL domestique
FOD au tarif C1
GRANULES DE
BOIS en SACS
pour un PCI de
4 600 kWh/t
prix départ
distributeur pour
1 palette
GRANULES DE
BOIS en VRAC
pour un PCI de
4 600 kWh/t
prix livré pour
5 t à 50 km
GAZ NATUREL
tarif C1,
abonnement
compris
·Présent depuis plus de 20 ans en France
DOMUSA a mis en place un réseau de SAV
sur tout le territoire national, permettant
ainsi une assistance technique rapide et
efficace.
3
Gamme de chaudières biomasse
Un combustible economique
Très hauts rendements
Nettoyage automatique
La biomasse et les granulés de bois en
particulier reste l’énergie la moins chère et
la plus stable. Le coût de cette énergie peut
représenter jusqu’à 50% d’économie par
rapport au fioul, sur 2013 par exemple.
Si le prix du combustible des granulés
de bois est le plus bas et le plus stable
cela s’explique par une production locale
importante dans différentes régions
nationales avec un potentiel d’exploitation
sans commune mesure en France. De
plus cette énergie ne souffre d’aucune
spéculation boursière.
Le corps de chauffe de la chaudière
BioClass NG avec son parcours de fumées
spécifique est défini de façon à absorber
au maximum la température contenue
dans les gaz brûlés pour la restituer vers
le circuit primaire de la chaudière et donc
de l’installation. La chaudière BioClass NG
arrive à réduire notablement la température
des gaz de combustion permettant ainsi un
rendement jusqu’à 95,5%.
Il existe sur le marché des chaudières
à nettoyage automatique et d’autre à
nettoyage manuel. Le nettoyage de la
chaudière BioClass NG est automatique. Le
parcours des gaz de combustion circulent à
travers des turbulateurs chargés de les ralentir
afin d’augmenter l’échange thermique. Les
cendres peuvent lors de cet échange se
déposer sur les turbulateurs. La chaudière
BioClass NG intègre un système de levier
motorisé qui en s’actionnant régulièrement
secoue les turbulteurs en laissant retomber
les cendres dans le cendrier prévu à cet effet.
Le brûleur intègre un Système de décendrage
automatique. La partie inférieure du creuset
de combustion est munie d´un système
de nettoyage qui se charge d´évacuer
régulièrement les cendres du foyer vers le
cendrier même pendant la combustion,
réduisant ainsi la consommation de la
chaudière.
La modulation
La chaudière BioClass NG est équipée
d’une régulation tactile ergonomique qui
intègre la gestion optimiser du mélange
air/combustible de façon automatique afin
d’obtenir la température demandée dans
le corps de chauffe avec une combustion
parfaite même à petite puissance. La
possibilité de fonctionner en ajustant la
puissance requise à celle que demande
l’installation offre un gain important sur
l’année. De plus la possibilité de coupler
à la chaudière un module de régulation
hydraulique en tenant compte de la
température extérieure participe aux
économies réalisées.
4
Facilité d’installation
Gestion électronique
KITS HYDRAULIQUES
La chaudière BioClass NG intègre une
régulation électronique qui facilte la
mise en oeuvre grâce à de nombreuses
solutions de raccordement pour les
différents composants de l’installation.
Cette régulation, avec sonde extérieure,
lorsqu’elle est couplée avec des modules
hydraulique permet de piloter plusieurs
circuits hydrauliques. De plus elle intégre
la gestion automatisée du système de
nettoyage du brûleur, carneaux de fumées,
ainsi qu’un système d’alerte pour vider le
cendrier. Enfin, si un système d’alimentation
automatique par aspiration des pellets
est installé, la régulation se charge de
gérer l’approvisionnement du réservoir
d’alimentation en fonction des besoins.
Une large gamme de kits hydrauliques
est également disponible en option en
complément pour faciliter l´installation en
fonction des besoins nécessaires.
Tous les kits hydrauliques de la gamme Bio
intrègrent une régulation climatique en
fonction de l´extérieur avec mesure de la
température de départ, optimisant ainsi le
confort et la consommation énergétique de
l´habitation.
Avec l´implantation de kit hydraulique Bio,
différentes configurations d´installations
peuvent être mises en œuvre notamment
celles de différentes zones avec des
températures d´impulsion distincts avec un
plancher chauffant.
Réservoir d´alimentation de
pellet intégrant un ballon sanitaire HTP
Tableau de bord tactile pour une gestion électronique
SYSTEME
Les chaudières BioClass NG 10, 16, 25,
43 intègre un système de réchauffe des
retours du circuit chauffage dans le corps
de chaudière afin d´éviter tous risque
de condensation. Ce système, appelé
Hotstream élève la température de l´eau
du circuit de chauffage lorsqu´elle revient
dans la chaudière éliminant ainsi tous
risque de condensation, prolongeant ainsi
la durée de vie de l´appareil.
Le réservoir d´alimentation HTP permet de
mettre en oeuvre sous un même ensemble,
optimisant ainsi l´espace, le réservoir
d´alimentation de granulés et un ballon
sanitaire en inox.
Le réservoir HTP intègre les composants
nécessaires pour associer un préparateur
d´eau chaude sanitaire à la chaudière
BioClass NG, tels que le vase d´expansion
sanitaire, groupe de sécurité, pompe de
charge basse consommation, ect…
Le ballon Inox a une capacité de 100 ou 130
litres et est garantie 5 ans.
5
Gamme de chaudières biomasse
Exemples d’installations
Nomenclature des schémas
Vfas
Kfs
Sa
Sext
MC
Tacs
Ac
E26
BT
Btd
Description
Equipement
Sonde départ
Sonde chaudière
Sonde Sanitaire
Sonde extérieure
Module de contrôle
Thermostat ECS
Préparateur
Régulation Climatique
Ballon tampon
Ballon tampon BT DUO
Inclus avec E26
Inclus avec E26
Inclue avec le module BIO
Inclue avec le module BIO
Inclue avec le module BIO
Inclus avec le BT DUO
Option
Option
Option
Option
Circuit
melangé
Circuit
direct
E.C.S.
Vm
Sbt
BBt
TaD
TaM
Vs
Vee
Ve
R
Vr
Description
Equipement
Mitigeur thermostatique
Sonda depósito de inercia
Circulateur tampon
Thermostat d’ambiance circuit direct
Thermostat d’ambiance circuit melangé
Groupe de sécurité E.C.S.
Vase d’expansion E.C.S.
Vase expansion chauffage
Résistance électrique
Clapet anti-retour
Option
Option
Option
Option
Option
Non Inclus
Non Inclus
Non Inclus
Non Inclus
Non Inclus
Ballon
tampon
Bio DM/MS
Ballon tampon avec
stockage sanitaire
Bio M
Bio DM/MS
Bio DM/MS
BIOCLASS NG AVEC module hydraulique BIO ET Sonde extérieure
Bio M
Bio DM/MS
Bio M
Bio M
Régulation climatique avec
sonde extérieure
Bouteille de
mélange
Bio DM/MS
KIT BIO M
KIT BIO DM/MS
Sext
MC
Ve
BioM
Ve
Ve
BioM
Sext
Ve
Sext
Sext Sext
Sext
TaM
Bio
BioDM/MS
DM/MS Lago
Lago TaD
Bio DM/MS
Bio DM/MS
Bio DM/MS
Bio DMS
Bio DMS
Bio DMS
KIT
BIO DMS
Bio DMS
Bio DMS
KIT BIO DM/MS
Bio DM/MS
Bio DMS
Ve
MC
Ve
Bio DM/MS
Bio DM/MS
Bio DM/MS
Ve
VrVr
Vr
Sa
Bio DM/MS
Ac
Bio DM/MS
Ac
Vee
Vr
SaSa
Sa
Sa
Sbt
Sext
Sext
Sext
Lago
Vee
Sa
Sbt Sbt
SbtSbt
TaMTaM
Lago
TaM Lago
Lago
MC TaM
MC Lago
Vr
Vr
MC
Sext
Lago TaM
Vs
Ve MCVe
Vs
TaM
MC
Bio DM/MS
Sext
Ve
BioM
Ve
Lago TaD
Ve
Ve Bio DM/MS
Bio DM/MS MC
Ve
Bio
BioDM/MS
DM/MS
VeMC
MC
Lago TaM
MC
VeDM/MS
Bio
Lago TaM
Sext
TaM
Lago
Lago TaD
Sext
Lago TaD
TaMTaMLagoLago
TaD TaD
Lago
Lago
MCTaM
Lago
MC
MC
Lago TaM
Sext
Sbt
VsVs
Sext
Vee
Sext
Vs
Vee
Bio DMS
Bio DMS
Vee
Ac
Ve
MC
Ve
Ve
Vee
Bio DMS
Ac
TaM
LagoLago
TaM
TaD Lago TaD
LagoTaD
TaMTaM
TaD
Lago
LagoLago
Lago
MC
Vr
Vr
VrSext Sext
MC
Ve
Ve
Ve
Vs
MC
MC
MC
Lago TaM
Lago TaM
Lago TaD
Vs
Lago TaD
Bio DMS
Bio DMS
Vee Sa
Vee
AcSa
Bio 2M
BIO 2M
Ac
Ac
Bio D2M/2MS
BIO D2M/2MS
BioKIT
D2M/2MS
Bio 2M
Sext
Sext
Lago TaM1
MC1
MC1
Ve
MC1
MC2
Lago TaM1
Ve
MC1
MC1
MC2 MC1
Ve
Ve
Ve
Ve
MC2
LagoTaM2
MC2 TaM2
MC2
Lago
Bio 2M
MC2 Bio 2M
Lago
Sext
Lago TaM1
Lago
Lago TaM1
Bio D2M/2MS
Bio D2M/2MS
Sext
Sext
Lago TaM1
MC1
Sext
Ve
TaM1
Lago TaM1
TaM2
Ve
TaM2
Lago
LagoTaM2
LagoTaM2
MC2 Ve
Bio D2M/2MS
Lago TaM2
MC2 Lago TaM2
Bio D2M/2MS
MC2
Bio D2M/2MS
Bio D2M/2MS
Bio 2M
Lago TaM2
SextSext
Lago TaM1
Lago TaM2
Vr
Vr
Vs
Lago TaM2
Vr
Vee
Lago
Sa TaM2
Vee
Sa
Ac
Sa
Ac
Vs
Vr
Vs
VsSa
Vee
6
Bio D2M/2MS
Bio D2M/2MS
Sext
Sext
Vr
Sa
Ac
Sa
V
VsVee
Vee
Ac
Ac
Bio D2M/2MS
Vr
Vee
Ac
Bio D2M/2MS
Sext
Lago TaM1
TaM1
Lago
Lago TaM1
MC1
MC1
MC2
Ve
Bio D2M/2MS
Bio 2M
Ve
MC2
Ve
MC2
Lago TaM1
Sext
MC1
MC1 MC1
Bio D2M/2MS
Bio 2M
Bio 2M
Vee
Sa
Ac
Bio D2M/2MS
Bio D2M/2MS
Bio 2M
Vs V
Sa
Ac
Bio 2MKIT
Vr
Vee
Ac
Ac
Sex
Vs
Sext
Vs
Sa
Bio DMS
Vs
Vr
Vee
Sa
Ac
Bio 2M
Sext
Sext
Sext
BioM
Ve
Sext
BioMC
M BioM
Sext
Sext
Lago TaM
Lago TaM
MC
MC
Ve
Sext
Lago TaM
TaM
Lago
MC
Bio DM/MS
Sext
Bio M
Ve
Lago TaM2
MC2
LagoTaM2
MC2
Vr
Vs
Bio D2M/2MS
Sa
Bio 2M
Ac
Bio M
KIT BIO D2M/2MS
Vee
KIT BIO M + BT
Bio D2M/2MS
Bio M
Bio DM/MS
Sext
Sbt
MC1
Ve
Sbt
Bio M
Sbt
Bbt
Bio DM/MS
BioM
Sbt
BT
Bbt
MC
Sbt
Bio M
KIT BIO DM/MS + BT
Bio DM/MS
Bbt
Bio DM/MS
Sbt
Sbt
Sbt
Ve
Sbt
Sbt
BT
Bbt
MC
Sbt
Sbt
Bbt
Lago TaM
MC
Bio DM/MS
Bio DM/MS
Sbt
Sa
Ve
BT
Ve
MC
Ac
SbtBio DM/MS
BT
Vr
Vee
Bbt
Sa
Ac
Sbt
Bio DM/MS
KIT BIO DMS + BT
Ve
Bio DMS
Sbt
Sbt
Bbt
Bbt
Ve
Sbt
Ve
Ve
Bio DMS
Sbt
BT
MC
Bio DM/MS
Bio DMS
KIT BIO 2M
+BioBT2MBio DM/MS
BT
Bio DMS
Sbt
Ve
MC
Lago TaM
MC
Bio DMS
Sbt
BT
Sext
Vr
Sext
VeSbt
Ve
Ve
Vr
Bio 2MBT
Ac
Sa
Bbt
Sext
Sbt
Vee
Ve
Bio D2M/2MS
Bbt
KITSbtBIO D2M/2MS
+ BT
Vs
Sext
Bbt
Sbt
Bbt
BT
Ve
MC2
Ve
BT
Ve
Lago TaM2
MC2
MC1
Sbt
Lago TaM1
Sbt
Sbt
Ve
MC1
Bio D2M/2MS
Sbt
BT
Lago TaM2
BT
MC2
MC2
BT
Lago TaM1
MC1
MC1
MC2
Lago TaM1
Bio 2M
Sext
Sext
Sa
Vs
Vee
Sa
Ac
SaVee
MC1
BT
Sbt
Bbt
Bbt
BT
MC1
Bio 2M
BT
Ve
Vs
Ve
BT
Bbt
Sbt
Vee
MC1
MC1
Sbt
SbtBio D2M/2MS
Ve
BT
Vr
Vs
Lago TaM2
TaM1
LagoSext
BT
Sext
Lago TaM2
Lago TaM2
Lago TaM1
Lago TaM1
Lago TaM2
MC2
MC2
Sbt
Sext
Ac
Vr
Lago TaD
Bio D2M/2MS
MC1
MC2
MC1
Lago TaM2
Sext
Lago TaM1
Sa
Sext
Vs
Vee
Lago TaD
Lago
Ac TaD
Lago TaD
Lago TaM2
Lago TaM1
Sext
Sbt
Bio D2M/2MS
Ve
BT
MC2
Lago TaM2
Vr
Vs
Sext
Sbt
Sext
Bbt
Bio D2M/2MS
MC1
Lago TaM1
Vee
Sa
Lago TaM1
Bio D2M/2MS
Ac
Ac
Lago TaD
Bio 2M
MC2
Bio D2M/2MSBio D2M/2MS
Ac
Sa
Lago TaM1
Lago TaM2
MC2
MC1
MC2
Sbt
Bio D2M/2MS
Vr
Vr
Ve
Sbt
VeSbt
Vs
Vee
VrSa
Lago TaM2
Lago TaM2
Lago TaM2
Vs
Ac
Bio D2M/2MS
Bio
BioD2M/2MS
D2M/2MS
Vr
Sext
Lago TaM1
Bbt
Sext
TaM
Lago
Lago TaM1
Bio D2M/2MS
Sbt
Lago TaM2
Bio 2M
Bio D2M/2MS
Sbt
Bbt
Sext
BioSbt
D2M/2MS
Sbt Ve
Sext
Bbt
Sbt
Sext
Vs
Sext
Vee
Bio DMS
KIT BIO D2M/2MS + BT
Lago TaM1
MC1
MC1
Bio 2M
MC2
Sbt D2M/2MSBbt
Bio
Bio D2M/2MS
Sbt
MC
BT
Bio D2M/2MS
Bio D2M/2MS
BT
Ac
Bio D2M/2MS
SbtMC2
SbtVe
Vs
Ac
Sa
Lago TaM2
MC2
BT
Ve
VeeSext
Vr
Bio DMS
BT
Bbt
Sbt
Lago TaM1
Lago TaM1
MC1
MC1
BT
Vs
Lago TaDAc
Bio DMS
Sbt
Lago TaD
Vr
Sbt
Sbt
Bbt
Sbt
Sext
Sext
Lago TaM
MC
Bio 2M
Ve
Bbt
Bbt
Bbt
Bbt
SbtSbt
Sext
Vs
TaM
DSLago
Pack
Duo Lago TaD Vee
Sa
Vee
Sa
Sbt
Bbt
Vee
DS Pack Duo
Vs
Bio DMS
Sext Duo
DS Pack
Vs
Sa
Ve
Sa
Lago TaM
TaD Lago TaDVee
Lago
Vr
Bbt
Vr
Sbt
Vs
MC
BTSbt
Sbt Sbt
Ac
Vee
BTBio 2M
Vr
Lago TaM
Sa
DS Pack Duo
Mezclado
MC
Sext
Vee
Sa
Vr
Ac Sext
Vs
Vee
DS Pack Duo
Bio DM/MS
BT
Sext
Vs
Vee
Sa
Sext
Lago TaM
Bbt
Vs
Vee
Vs
Bio DM/MS
Sbt
Sext
Vr
Vs
Bio 2M
MC
Bio DMS
Vr
Mezclado
Sa
Vr
Sext
Vs
LagoSaTaM
Bio DM/MS
Bio DM/MS
MC
Mezclado
Bio DMS
Mezclado
Ve
Sbt
Vr
MC
TaM
MC
BT
BT
Sbt
Lago
LagoTaMTaM
Lago
MC
Sbt
Ac
Lago TaM
Bbt
Sbt
MC
Bio DM/MSBT
Bio DM/MS
Ve
Sext
Vee
Sa
Bio DM/MS
BT
Bio DMS
Vr
BT
Sbt
BT
Sext
Mezclado
Sbt
Sbt
Lago TaD
Bio DM/MS
Ve
Bbt
Ve
Vee
Sa
Lago TaM
MC
Ve
Vs
Ac
Bio DM/MS
BT
Ve
Vr
Ve
Sbt
Sext
Sext
Vee
Bbt
Sbt
Bbt
Sbt
Vs
Lago TaM
Bio DM/MS
BT
Lago TaM
Lago TaM
Sbt
Bio DM/MS
Vr
Sext
Lago TaM
Lago TaD
Vs
MC
Bbt
Sbt
Bio DM/MS
Bbt
BioM
Lago TaM
Bbt
B
Bbt
MC
Ve
Sext
Bio DM/MS
BT
Lago TaM
MC
Sbt
Lago TaD
Bio DM/MS
Bio DM/MS
Sbt
Sext
Lago TaM
Sbt
BTVe
Sext
Lago TaD
MC
Bio DM/MS
Sbt
Bio DM/MS
Sbt
BioM
BT
Bio DM/MS
BioM
Lago TaM
MC
Bio DM/MS
KIT BIO DM/MS
+ BT
Ve
BioM
Ve BT
MC
BT
Bbt
Bio DM/MS
Sext
Lago TaM
VeDM/MS
Bio
BT
Lago TaM
MC
Sbt
Ve
Bbt
Sbt
Lago TaD Sext
BioM
Sbt
Sbt
Sext
Lago TaM
Lago TaM
MC
Ve
Sext
Sbt Bbt
Bbt
Bbt
BT
Sbt
Ve Bio D2M/2MS
Sbt
VeSbt
Bio DM/MS
Lago TaM
MC
Sbt
Sbt
Lago TaM
MC
Bio
Bbt
Lago TaD
Sext
Lago TaM2
MC2
Bbt
Bio M
Sext
Bio M
LagoTaM1
Sa
Vee
7
Gamme de chaudières biomasse
Circuit
melangé
Circuit
direct
E.C.S.
Ballon
tampon
Ballon tampon avec
stockage sanitaire
Régulation climatique avec
sonde extérieure
Bouteille de
mélange
BIOCLASS NG AVEC module hydraulique BIO ET Sonde extérieure
KIT BIO M + BT DUO
KIT BIO DM/MS+ BT DUO
Bio DM/MS
Bio DM/MS
Bio DM
Bio DM
Vee
Vee
Bio DMVr Vs
SbtVr Vs Bbt
Sbt
Bbt
Ve
Sa
MC
Tcp Vs
Tacs
Bio M
Sa
Sbt
Btd
Tcp
Tacs
Sa
Btd
Bio 2MBio 2M
Sbt
Bbt Sbt
Sext
Sbt Ve Bbt
Bbt
Vee
Ve
Sa
MC
Bio DM/MS
Tcp
Lago TaM
Lago TaD
Mezclado
Sext
Directo
Lago TaM
Lago TaD
Mezclado
Directo
Vm
Vm
Vr Vs
Sa
Tacs
MC1
MC1
MC2
VeBtd
Tacs
SaMC2
MC1
Tcp
Bbt
Sbt
SbtSbtVe
Vm
Bbt
Vee
Sext
Vs
Vr
Vr Vs
Sa
Tacs
Lago TaM2 Lago TaM2
Lago TaM1
Lago TaM1
MC1
Mezclado Mezclado
Mezclado
Mezclado
Vm
Vm
SaMC1
Tacs
Bbt Tcp
Bbt
Ve
Sa
Ve
Lago TaM2
Directo Directo
Lago TaM2
Lago TaM1
Lago TaM1
MezcladoMezclado
MC2
MC1
Lago TaM2 Mezclado
Bio 2M
MC1
Tacs Sa
MC1
Tacs
Tcp
Btd
Btd
Tcp Bio D2M/2MS
Bio D2M/2MS
MC2
Ve
Lago TaM1
Lago TaM1
MezcladoMezclado
Lago TaDLago TaD
Sext
Tcp
MC2
Lago TaM2
Bio 2M MC2
Btd
Sbt
Vee
Mezclado MezcladoSext Sext
Tcp
Bbt
Sa
Sext
Lago TaM1Lago TaM1
MC2
Btd
MC2
Mezclado
Btd
Mezclado
Lago TaD
Lago TaM2
Directo
MezcladoLago TaM2
Btd
Mezclado
Mezclado
Bio D2M/2MS
Bio D2M/2MS
Bio 2M
BIOCLASS NG AVEC BT
BIOCLASS NG AVEC BT DUO
Vee
Vm
Vr Vs
Sbt
Vr
Sbt
Bbt
BA
Vr
BC
Sbt
Bbt
BA
Vr
Lago TaD
Sa
Vee
Sbt
Sa
Sanit
8
Vm
Lago TaD
Sa
Vr
BC
Tacs
Btd
Ve
Tcp
Vee
Btd
Ve
BT
BC
Sbt Tcp Bbt
Vr
Vs
Sanit
BT
Ve
Directo
Vr
Vr Vs
Tacs
Vs
Directo
Vr
Vee
Bbt
Vr
Lago TaD
BC
Ve
Sext
Bio DM/MS
Vr
Vr Vs
Bio D2M/2MS
Vee
Bio 2M
Sbt
Sext
Btd
Vee
Vee
Bio D2M/2MS
Vs
Vm
Sext
Tacs
Btd
Tcp
MC
Sa
Tacs Bio DM/MSBioMC
DM/MS
BtdTcp
Btd
Bbt
Bio D2M/2MS
Bio D2M/2MS
Btd
Vm
Bio 2M
Sa
SaMC
Lago TaM Lago TaD
Lago TaM Lago TaD
Directo
Mezclado
Directo
Mezclado
KIT BIO D2M / 2MS + BT DUO
Vee
Vm
Vr Vs
Tacs
Tacs
Tcp
Vm
Vr Vs
Ve
Ve
Bio M
Tcp
Sbt
Ve
Sa
Tacs
Mezclado
Sext
Vm
Vee
Bbt Tcp
Ve
Btd
Vr Vs
Ve
Sbt
KIT BIO 2M + BT DUO
Vee
Bio 2M
Vr Vs
Vs
Vr Bbt
Lago TaM
Tcp
Ve
Sbt
Sext
Mezclado
MC
Bio M
Vm
Vee
Bbt
Sbt
Tacs
Lago TaM
Mezclado
Btd
Vm
Bio DM/MS
Sext
Lago TaM
Bio M
MC
Bbt
Mezclado
Vm
Vr
Ve
Ve
Lago TaM
Sa
MC
Tacs
Vee
Tcp
Sbt
Sext
Vm
Bio DM
Tacs
Vee
Vr Vs
Vm
Vee
Bbt
Sbt
Bio DM/MS
Vr Vs
Vee
Vm
Vr Vs
Sa
Lago TaD
Lago TaD
Directo
Sext
Sext
RESERVOIR D’ALIMENTATION LCS ET BT
TOLVA LCS Y BT
Sext
E26
Vr
Kfs
Bt
Vs
Ss
R
Vfas
Vfas
Vee
Ac
Kit hydrauliques Bio
Kit hidráulico
Kit hidráulico
BIO M
Kit hidráulico
BIO D2M/2MS
Kit BIO D2M
Kit hidráulico
BIO DMS
Kit BIO 2MS
BIO 2M
Kit hidráulico
BIO DM/MS
Kit BIO DM
Kit BIO MS
9
Gamme de chaudières biomasse
Cendrier compacteur
Afin de réduire les fréquences de vidage du
cendrier, il existe la possibilité d’installer un
cendrier compacteur sur la chaudière BioClass.
Ce cendrier est équipé d’un système de
compression des cendres qui augmente leur
capacité de stockage et donc les périodes
d’interventions. Ce cendrier compacteur est
positionné sur des roulettes afin d’en faciliter la
manutention.
Pellet en kg avant combustion
représentant l’autonomie de stockage
du cendrier monté de série
650
Modèle
10 kW
Pellet en kg avant combustion
représentant l’autonomie de stockage
du cendrier compacteur
2.000
16 kW
730
2.200
25 kW
900
2.800
43 kW
1.380
4.000
66 kW
-
6.000
Système automatique d’aspiration pour le chargement de pellet
Trois systèmes de chargement automatique
du réservoir d´alimentation sont disponibles
pour les modèles BioClass NG 10, 16, 25 et 43.
55º
Ces systèmes s´alimentent d´un silo principale
artisanale ou textil afin de remplir le réservoir
d´alimentation juxtaposé à la chaudière en
fonction des besoins. Le système d’aspiration
automatique à raccorder à un silo textil ou
artisanal est livré de série sur les modèles
BioClass NG 66 et BioClass NG M.
Modèle
BioClass NG 10-43
BioClass NG 66
H (màx)
6
5
Longueur (máx)
30
55º
20
max=1 m.
Système d´aspiration
fixe pour silo artisanal
Système d´aspiration mobile Spider
pour silo artisanal
Système aspiration
pour silo textile
1
H
1
H
H
1
1
2
2
4
3
55º
S
m
ax
=2
max=1 m.
m
.
max=1 m.
Système d´aspiration
mobile Spider
max=2 m.
max=2 m.
S
Description
Système fixe
d´aspiration
Système d’aspiration
CVS
1 Bavette de protection d’impact
2 Spider
max=1 m.
max=1 m.
max=1 m.
1
3 Tube de remplissage diam 100 mm
4 Collecteur d’aspiration
4
2
Le kit Spider peut-être raccordé
au Kit Aspiration pour un transfert
des pellets d’un silo artisanal vers le
réservoir d’alimentation
max=2 m.
=2 m.
m
ax
=2
m
.
10
Collecteur d´aspiration
fixe pour silo artisanal
Silo
En complément de la gamme de
chargement automatique ASPIRATION, il
existe une large gamme de silo textile.
Ces silos se caractérisent par un montage
simple et rapide, sans vis ni outils spécifiques,
avec seulement une clé Allen et 30 minutes
de mise en œuvre. Sa structure est composée
d’acier galvanisé avec des pièces en fonte, vis
sans tête et attaches intermédiaires, apporte
une garantie d’esthétique et de grande
robustesse au silo.
La toile est en polyester antistatique de
haute résistance qui permet la décharge
Modèle
Capacité
Silo 2.2
Tonnage
1,5 / 2,2
d’électricité statique directement à la prise
de terre du bâtiment ; ainsi la toile permet
l’aération du matériel mais non la sortie de
poussière, ainsi il ne s’avère pas nécessaire
l’utilisation de deux raccords pompiers lors
du remplissage.
Fait de toile de haute résistance avec couture
renforcée et sans risque de condensation due
aux fluctuations de températures.
Le silo peut-être installé en extérieur
seulement s’il est protégé contre la pluie et
les rayons solaires.
Dimensions
Hauteur m
2 / 2,5
Largeur x longueur m2
2,89 (1,7 x 1,7)
Silo 3.2
2,2 / 3,2
4,00 (2,0 x 2,0)
2 / 2,5
Silo 5.0
3,4 / 5,0
6,25 (2,5 x 2,5)
2 / 2,5
Réservoir d’Alimentation à charge manuelle
La chaudière BioClass NG est équipée de
série d’une vis sans fin qui se positionne
obligatoirement dans un des deux réservoirs
d’alimentation à charge manuelle disponible.
HTP
(Réservoir d’Alimentation de granulés couplé
à un ballon d’ eau chaude sanitaire dans un
ensemble compact)
Les réservoirs d’alimentation sont livrés
entièrement montés et sont équipés d’un
accès pour réaliser une vidange en cas de
besoin ou pour faciliter leur nettoyage.
Le HTP est un réservoir d’alimentation manuel
optionnel pour la BioClass NG qui incorpore
un préparateur d’eau chaude sanitaire. La
production d’eau chaude sanitaire est réalisée
au moyen d’un ballon en acier inoxydable,
équipé de tous ses systèmes de sécurité. Deux
capacités de charge et de volume d’E.C.S. sont
disponibles :
Réservoir d’alimentation S NG, Réservoir
d’alimentations L NG, Réservoir
d’alimentation LCS NG (pour installation de
deux chaudières BioClass NG en cascade)
· Le HTP 100-150, propose 100 L d’E.C.S. et
150 Kg de réserve de granulés.
· Le HTP 130-200, propose 130 L d’E.C.S. et
200 Kg de réserve de granulés.
Modèle
Capacité
de charge
Capacité
E.C.S.
Dimensions
mm.
Réservoir d'alimentation S NG
kg. pellet
195
L.
-
Largeur
404
Profondeur
685
Hauteur
1.525
Réservoir d'alimentation L NG
350
-
800
685
1.525
Réservoir d'alimentation LCS NG
350
-
800
685
1.525
HTP 100-150
150
100
477
913
1.310
HTP 130-200
200
130
700
913
1.310
Vee
Vee
BA
ba
Vs
Vs
VrVr
llLl
Vr
Vr
ac
Ac
R
r
Vee
Vase expansion E.C.S.
BA
Pompe de charge
Vr
Clapet anti-retour
Ll
Vanne remplissage
Vs
Soupape sécurité
R
Résistance électrique
Ac
Ballon inox
11
Gamme de chaudières biomasse
DimensionS
B B
C C
SHSH
DCDC
DC’DC’
RCRC
G G
Modèles
Largeur
Hauteur
Profondeur
1.470
2.140
2.140
2.140
1.385
1.765
1.765
1.765
1.765
1.485
1.620
1.620
1.620
1.620
795
(chaudière+réservoir)
BioClass NG 66
BioClass NG M25/66
BioClass NG M43/66
BioClass NG M66/66
BioClass NG OD
D
D
E
E
F
F
A
A
H H
I I
J J
Caractéristiques BioClass NG M
Modèles
Puissances Utile kW
Réservoir d’Alimentation pour deux raccordement inclus
Capacité pellet kg
Volumen Eau Primaire L
BioClass NG M 25/66
91,4
OUI
180
213
BioClass NG M 43/66
108,8
OUI
180
244
BioClass NG M 66/66
132,2
OUI
180
280
Caractéristiques avec pellet
Modèles
Puissance Nominale
Rendement à Puissance nominale
Puissance à charge partielle
Puissance électrique
Température retour minimum
Tirage minimum de cheminée
Tirage maximum de cheminée
Volume d'eau corps de chauffe
Combustible à 100%
Poids
kW
%
kW
W
ºC
Pa
Pa
L
kg
kg
BioClass NG 10
10,1
93,5
2,9
BioClass NG 16
15,6
93,5
4,2
25º C
10
20
46
2,3
190
25º C
10
20
55
3,4
211
BioClass NG 25
25,3
95
6,9
485
25º C
10
20
73
5
284
BioClass NG 43
42,7
94
11,4
BioClass NG 66 BioClass NG OD
64,8
15,6
92,1
93,5
18
4,2
25º C
10
20
104
9
368
45ºC
10
20
140
15
483
25ºC
10
20
55
3,4
211
Homologation
Modèles
EN 303-5
Label Flamme Verte
BioClass NG 10
Oui
6
BioClass NG 16
Oui
6
BioClass NG 25
Oui
7
BioClass NG 43
Oui
7
BioClass NG 66
Oui
7
BioClass NG 16 OD
Oui
6
BioClass NG 25 OD
Oui
7
Equipements et options
BioClass
NG M
Vis sans fin d’alimentation
Système anti retour de flamme
Cendrier
Cendrier Compacteur NG
Brûleur
Système de nettoyage
automatique du brûleur
Soupape de sécurité
Mécanisme de nettoyage des turbulateurs
Moteur ventilateur
Purgeur automatique
Limiteur de pression mini chaudière
Contrôleur de pression
Trémis de chargement
Sonde Ballon E.C.S.
Réservoir d’Alimentation
BioClass Modèles
BioClass BioClass
NG OD
NG 10-43 NG 66
HTP 100-150
HTP 130-200
Système d’aspiration CVS
Silo textile
Bouche d’aspiration Guillemin
Tubulure flexible
antistatique (15 m)
Tube de remplissage
Bavette de protection d'impact
Kit adaptation pour noyau d’olive
Kit hydraulique anticondensation
Pompe de circulation
Vase d'expansion
Vanne de vidange
Kit sonde de niveau Bioclass NG
Sonde d’ambiance LAGO FB OT+
Inclus
ADRESSE POSTALE
Apdo. 95
20730 AZPEITIA
(Gipuzkoa) Espagne
USINE ET BUREAUX
Bº San Esteban, s/n.
20737 ERREZIL (Gipuzkoa) Espagne
Tel.: 00 34 943 81 38 99
Fax.: 00 34 943 38 09 24
E-mail: [email protected]
www.domusa.fr
ENTREPÔT
Atxubiaga, 13
Bº Landeta
20730 Azpeitia
(Gipuzkoa) Espagne
BioClass
NG M
Optionnel
BioClass
NG OD
Non inclus
Février 2016
BioClass BioClass
NG 10-43 NG 66
Modèles
