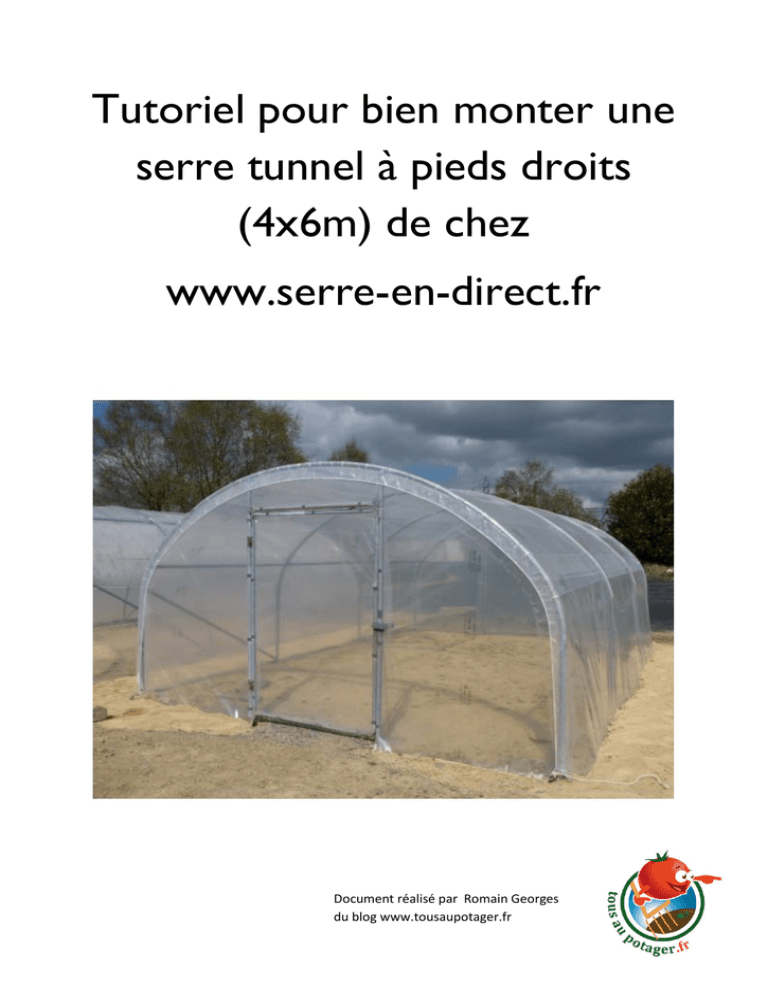

Tutoriel pour bien monter une serre tunnel à pieds droits (4x6m) de

Tutoriel pour bien monter une
serre tunnel à pieds droits
(4x6m) de chez
www.serre-en-direct.fr
Document réalisé par Romain Georges
du blog www.tousaupotager.fr
L'achat d'une serre représente un rêve pour de nombreux jardiniers, et lorsque l'on
concrétise ce rêve, une question se pose bien vite. Où acheter notre serre?
Pour vous aider dans votre choix, j'ai écumé internet et les vendeurs de serres. Puis je suis tombé sur
un site qui m'a plu, http://www.serre-en-direct.fr. Outre la qualité apparente des produits, leur prix
intéressant et la disponibilité du personnel, le petit plus qui a fait penché la balance vient du fait que
cette entreprise est basée chez moi, en Bretagne ! Bah oui, on fait marcher le commerce local quand
même :).
Après réception du matériel très rapidement, je suis passé au montage et je peux vous dire que je ne
suis pas déçu de mon achat ! Vous pouvez y aller les yeux fermés.
Alors pour ceux qui désireront aussi acquérir une serre chez ce fournisseur, j'ai voulu créer ce petit
tutoriel, destiné à être imprimé et emporté avec vous lors du montage pour vous aider dans cette
tâche !
Le modèle que j'ai choisi
Mes besoins sont, je pense, très proches des vôtres. Je souhaitais m'équiper d'une serre pour cultiver
des espèces sensibles au nord de la Loire (tomates, aubergines, poivrons, melons, ...) ainsi que pour
augmenter la durée des récoltes. Mais tout ça pour mon usage personnel et pouvoir offrir les surplus
à mes amis et voisins.
Mon choix s'est donc porté sur un modèle polyvalent de 4 m de large sur 6 m de long. Afin
d'augmenter la surface de production, je souhaitais avoir une serre à pieds droits qui permettent de
cultiver au plus près de la bâche. J'ai donc choisi le modèle Dolmen 400.
Monter sa serre pas à pas
Temps de construction approximatif : 2 jours
Nombre de personnes nécessaires : 2 minimum
Définir son emplacement
Personnellement, j'ai pris beaucoup de temps pour fixer correctement l'emplacement exact de ma
serre. C'est primordial afin d'obtenir un ouvrage durable et de bonne facture. Il vous faudra pour
cette étape :
 Un décamètre
 Les 6 demies barres filantes
 6 colliers 40U simples
 4 croix en 32 mm
Veillez à respecter ce plan avant de
commencer à monter votre serre où
bien des déconvenues seront à
prévoir.
La première étape consiste à définir grossièrement
l'emplacement de la serre en s'assurant qu'aucun
obstacle ne viendrait gêner la construction. Il faut
également s'assurer qu'il y ait suffisamment de place
de chaque côté afin de pouvoir creuser les tranchées
afin d'y enterrer la bâche comme indiqué sur le plan
précédent.
Assembler les demies barres filantes, présentant une
extrémité aplatie et percée ...
... et une extrémité emboitable. Pour ma serre de 6 m
de long, je disposais donc de 3 barres filantes de 6 m
de long à assembler.
Placer ensuite un collier 40U simple à chaque
extrémité, soit 6 au total. Ne pas trop serrer.
Ces barres filantes constitueront le repère de
longueur de votre serre. Positionnez les.
Se munir de 4 croix en 32mm et les positionner aux 4
angles sans les enfoncer.
Mesurer précisément la largeur, une croix à 0 cm ...
... Et une autre à 4 m.
La barre filante permet de schématiser la longueur. Il
est maintenant nécessaire de s'assurer que l'angle
formé est droit avant de positionner la 3ème croix.
Pour cela, la meilleure manière d'y arriver est de
calculer la longueur de la diagonale de votre serre.
Le schéma vous rappelle quelquechose? Et oui, le
théorème de Pythagore qui nous dit que
l'hypothénuse est égale à la racine carrée de la somme
des deux autres côtés au carré. Concrètement :
?=
?=
? = 7,21 m
Pour vous aider, pour une serre de 4x6m,
l'hypothénuse mesure 7,21 m ; 4x4m => 5,66m ;
4x8m => 8,94m, ...
Il ne reste qu'à placer la 3ème croix à l'intersection de
la barre filante et des 7,21m.
La 4ème et dernière croix, quant à elle, est placée à 4
m de la troisième et à l'intersection de l'autre barre
filante. Les 4 angles devraient alors être droits. Vérifiez
tout de même que les deux diagonales soient bien de
la même dimension (ici 7,21m).
L'emplacement de la serre est maintenant correctement défini !
Montage de l'armature
Il est maintenant temps de concrétiser l'étape précédente en assemblant l'armature de la serre.
Matériel nécessaire :
 Une masse
 Un martyr en bois
 4 croix en 32mm supplémentaires (pour une serre de 6m)
 8 demis arceaux et 4 manchons en 40 mm (pour une serre de 6m)
 6 colliers double 32/40
 4 renforts contrevents de 2,30 m
 8 colliers U simples 40
 2 clés de 13
 Visseuse et embout étoilé
 3 vis autoforeuses
Commencer par enfoncer les croix des angles aux
emplacements définis à l'étape précédente. Utiliser un
martyr en bois afin de ne pas les abimer.
Laisser 1 cm entre le sol et la partie de la croix qui lui
est parallèle, qui servira à enrouler la cordelette de la
bâche.
Positionner les barres filantes sur les croix : 2 d'un
côté, 1 de l'autre. Cette photo représente l'extérieur de
la serre.
Positionner ensuite les croix intermédiaires, tous les
2m le long des barres filantes (2 supplémentaires par
longueur pour une serre de 6m).
Assembler les demis arceaux entre eux en plaçant un
manchon en 40mm (entouré sur la photo) à chaque
jointure.
Attention au sens des demis arceaux, repérez vous aux
pieds droits.
Une fois assemblés, positionner les arceaux à leurs
emplacements en les enquillant sur les croix.
Remonter les barres filantes à leurs emplacements, une
au faîtage et une de chaque côté, au dessus des pieds
droits à 1,40m du sol.
Vérifier le niveau et placer les colliers double 32/40 (6)
sur les arceaux intermédiaires de la même manière que
sur la photo (entourés).
Serrer les colliers pour maintenir les barres, à l'aide de
deux clés de 13.
Placer les 4 renforts contrevents en les positionnant
sur les arceaux avec des colliers 40U simples.
Serrer les colliers, la tige filetée devant dépasser à
l'intérieur de la serre.
Terminer la construction en fixant les barres filantes
avec une vis autoforeuse.
L'armature principale de la serre est maintenant établie, il faut donc passer aux pignons. Afin de
garantir une ventilation optimale de la serre, il est conseillé d'opter pour une porte aux deux pignons
dès lors que la longueur excède 4 mètres. C'est donc mon cas !
Installation des portes
Matériel nécessaire :
 Décamètre
 Barre à mine, masse et martyr en bois
 Montants et traverses de porte (2 montants et 1 traverse par porte)
 4 colliers 40U simples (1 par montant de porte)
 6 colliers 32U simples (2 par traverse et 1 par butée de poignée)
 2 portes
 4 charnières et 24 vis autoforeuses (6 par charnière)
Ce plan est à respecter à la lettre afin de bien installer
les portes aux pignons de la serre.
Installer les colliers U simples sur les traverses de porte
(1 à chaque extrémité).
Signaler l'emplacement de la porte en plaçant la
traverse à 1,35m.
Effectuer un pré-trou à la barre à mine. Utiliser la
traverse pour signaler l'emplacement du second
montant de porte.
Enfoncer les montants dans les pré-trous en les faisant
passer dans les colliers de la traverse et terminer de les
enfoncer en utilisant une masse et un martyr en bois.
Vérifier le niveau des montants...
... puis les joindre à l'arceau par un collier 40U simple.
Serrer ces colliers.
Remonter la traverse et placer la porte afin de
signaliser son emplacement. Vérifier le niveau et serrer
les colliers de la traverse en s'assurant de laisser
suffisamment d'espace en haut (5cm) et en bas (10 cm
min) de la porte pour pouvoir la manœuvrer sans
encombres.
Ces espaces assez larges laissés en haut et en bas de la
porte permettent d'assurer une petite ventilation
permanente, mais ils ne seront pas adaptés pour des
régions aux hivers trop rudes ! Réduisez les dans ce cas.
Maintenez la porte en place en utilisant des cales afin
de respecter l'espacement en haut de la porte...
... et le long des montants.
Une fois la porte bien maintenue, procéder à la fixation
des charnières à l'aide des vis autoforeuses.
Attention au sens !
Et à la position des charnières.
Le montage des portes s'arrête là, les poignées ne seront installées qu'une fois les pignons bâchés.
Pose des fils Deltane
Tous les fabricants de serre ne proposent pas ces fils avec leurs serres et c'est bien dommage ! En
effet, les fils Deltane sont très importants pour structurer la serre et éviter la formation de poches
d'eau lors de fortes pluies par exemple. Pour bien poser ces fils, il est indispensable d'être deux.
Matériel nécessaire :
 Une bobine de fil Deltane
 Une pince coupante
 1 bobine de fil galva
Respectez ces écarts entre les fils pour une efficacité
maximale. Au total ce sont 21 fils qui solidifieront
votre structure (1 au faîtage et 10 de chaque côté).
Le fil Deltane doit longer la surface extérieure de la
serre. Conserver une cinquantaine de cm de fil pour
effectuer la torsion sur les arceaux des pignons.
Commencer par effectuer 3 tours autour de
l'arceau.
Torsader l'excédent conservé sur une quinzaine de
cm.
Puis, torsader dans l'autre sens, en revenant vers
l'arceau.
Verrouiller en faisant passer le restant de fil dans
l'écart créé le long de l'arceau et serrer autant que
possible.
Il est important de verrouiller le fil en le faisant
passer de haut en bas et en veillant à ce que le reste
de fil dépasse vers l'intérieur de la serre pour ne
pas abîmer la bâche.
Tendre le fil et effectuer la même opération sur
l'arceau de pignon opposé.
Afin de tendre correctement les fils Deltane, il est
indispensable de poser une ligature à chaque
arceau intermédiaire. Ne pas hésiter à bien serrer
cette ligature.
La couche bleue que vous voyez est un isolant
permettant d'éviter que les arceaux brûlants au
soleil ne touchent la bâche, ce qui prolonge ainsi sa
durée de vie. Serre en direct vend un ruban
thermique équivalent, bien pratique !
Mise en place des tranchées
Avant de procéder au bâchage, creuser les tranchées autour de la serre.
Les tranchées font environ 20 cm de large et 30 cm
de profondeur. Elles affleurent les pignons...
... mais doivent être creusées à 15 cm minimum des
pieds de la serre.
Bâchage des pignons
Personnellement, j'appréhendais beaucoup cette étape car il s'agit ici de couper la bâche du pignon
afin de réserver une partie pour la porte. Il s'agit donc de ne pas faire d'erreurs ! Mais rassurez vous,
il n'y a rien de compliqué et en suivant bien les étapes suivantes vous n'aurez aucun problème.
Matériel nécessaire :
 Bâches pignon (2)
 Mètre
 Cutter
 Encadrements de porte (1 ou 2 selon le modèle de serre choisi)
 Clips acier 32x30 (25 par porte)
 Clips acier 32x70 (1 par porte, protection pour la poignée)
 Clips acier 40x20 (15 par pignon)
 Collier 32U simple (1 par porte, blocage de poignée)
 Poignée double (1 par porte)
Les bâches du pignons sont marquées par un scotch
sur lequel figurent les dimensions. Pour un pignon
de 4 m la bâche mesure 6,50 m. Dans cette bâche,
1,50 m est réservé pour la porte et les 5 m restants
serviront à couvrir le pignon.
Commencer par déplier la bâche pour découper la
partie réservée à la porte.
Tracer un trait au marqueur à 1,50m du bord puis
découper le long de ce trait.
Attention ! Sur la bâche figure une inscription très
importante ! "Lisible de l'intérieur".
Comme son nom l'indique ce côté doit figurer à
l'intérieur de la serre.
Rien de compliqué sauf que vous devrez faire
attention lors de la découpe car cette inscription ne
restera que sur une des deux parties. Il vous faudra
donc retenir quel est le bon côté sur l'autre partie.
Personnellement, je préférais voir cette inscription
sur la bâche de la porte. Mais le choix est libre :).
Une fois découpée, bâcher la porte.
Petite astuce pour ne pas réfléchir trop longtemps :
tendre la bâche au sol de façon à ce que l'écriture
soit lisible puis poser la porte dessus, charnières
vers le bas ! Ainsi, le sens sera respecté et les
manipulations facilitées.
Pour bâcher la porte, il existe plusieurs façons de
faire. Je vous présente la mienne, qui me parait
solide et durable, facile et qui évite de percer la
bâche.
Commencer par rabattre le haut et le bas de la
bâche sur l'encadrement.
Former l'angle de cette manière...
... puis en rabattant la longueur de bâche restante.
Maintenir avec un clip 32x30. Reproduire aux 4
angles.
Découper de petites entailles afin de faire passer les
charnières.
Terminer le bâchage de la porte avec les clips
32x30. 3 clips en haut, 3 en bas et 4 sur chaque
montant.
Mettre la porte de côté en attendant que le pignon
soit bâché.
Centrer et tendre la bâche sur le pignon en laissant
retomber l'excédent sur les fils Deltane.
Maintenir la bâche avec 15 clips 40x20...
... en respectant ces emplacements. Tendre
régulièrement à chaque clip. Couper au cutter
l'excédent de bâche retombant sur les fils Deltane
en conservant environ 20 cm.
Avant d'enterrer la partie basse, découper le bas de
la bâche au niveau de la porte.
Respecter une marge de découpe de 20 cm vers
l'intérieur de la porte.
Enterrer la bâche en chargeant d'abord la moitié de
la terre évacuée lors du creusage des tranchées.
Tirer sur la bâche afin de bien la tendre.
Rabattre le restant sur la terre venant d'être
chargée et finir de remplir la tranchée.
Une fois les tranchées remplies et la bâche tendue,
découper l'emplacement de la porte en conservant
20 cm de bâche destinée à être clipsée aux
montants.
Couper en biseau les angles de l'encadrement.
Rabattre la bâche sur les montants et clipser avec
11 clips 32x30...
... 4 sur chaque montant et 3 sur la traverse haute.
Poser la porte sur ses charnières puis poser le
collier 32U simple sur le montant en le faisant
correspondre au trou destiné à accueillir la poignée
double. Serrer.
Poser le clip large 32x70 qui protégera la bâche des
frottements de la poignée.
(photo vue de l'extérieur)
Poser la poignée double.
(photo vue de l'intérieur)
Voilà, votre premier pignon est prêt ! Procédez de la même façon pour le second si vous avez opté
pour deux pignons-porte.
Pose de la bâche principale
On arrive enfin à la dernière étape, et ça prend forme !
Matériel nécessaire :
 Bâche 8x6,30 m (pour une serre de 6m)
Après avoir posé la bâche sur les arceaux et l'avoir
bien centré, procéder au découpage de la gaine en
plastique au niveau de la croix afin de libérer la
ficelle. Faire de même aux quatre angles.
Attention à ce que l'écriture soit bien lisible de
l'intérieur !
Tendre et coincer la ficelle sur les deux croix d'un
même pignon puis en faire de même avec le second
pignon. Essayer d'obtenir la même tension sur les
deux pignons, en redonnant du mou si besoin.
Une fois les tensions homogènes, nouer la ficelle
autour des croix en l'entrelaçant le plus possible.
Comme pour les pignons, commencer par remplir
les tranchées avec la moitié de la terre retirée.
Dans l'idéal, cette étape ainsi que chacune des
suivantes devront être réalisées des deux côtés à la
fois pour maintenir la bâche bien centrée.
Tirer la bâche afin de bien la tendre.
Rabattre la bâche.
Et finir de remplir !
Voilà, ma serre est montée ! Quelle satisfaction après un dur labeur, mais au moins j'aurais de quoi
bichonner mes légumes maintenant :). A vous d'en faire de même !
Document réalisé par Romain Georges
du blog www.tousaupotager.fr
