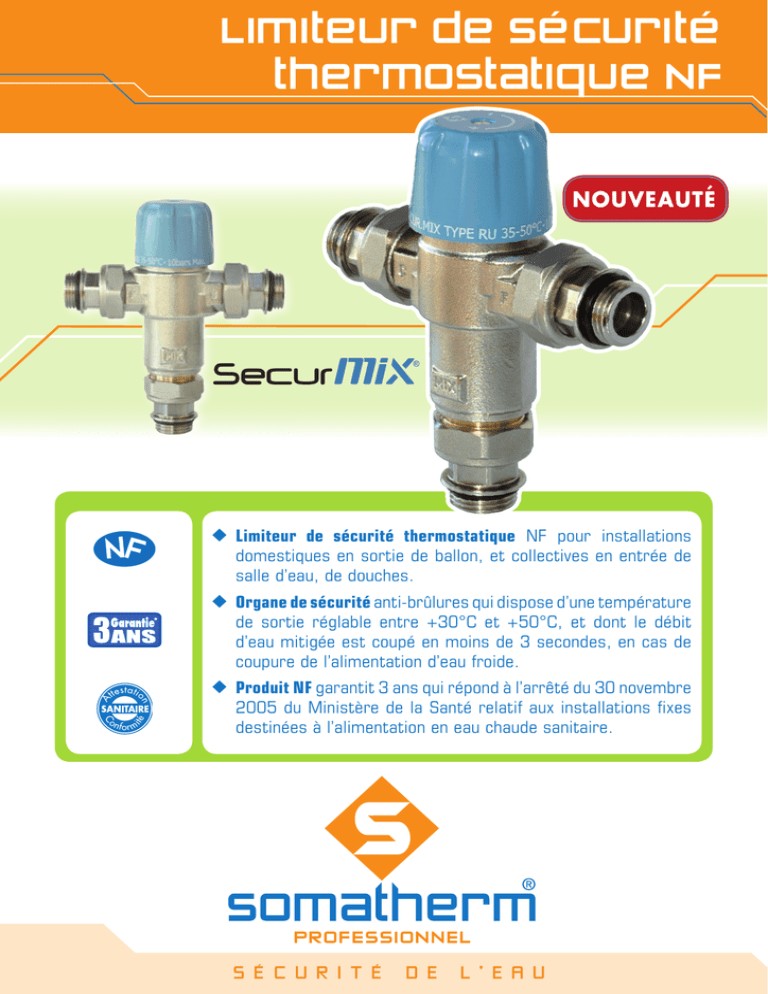

Limiteur de Sécurité thermostatique NF

Limiteur de Sécurité
thermostatique NF
Limiteur de sécurité thermostatique NF pour installations
domestiques en sortie de ballon, et collectives en entrée de
salle d’eau, de douches.
Organe de sécurité anti-brûlures qui dispose d’une température
de sortie réglable entre +30°C et +50°C, et dont le débit
d’eau mitigée est coupé en moins de 3 secondes, en cas de
coupure de l’alimentation d’eau froide.
Produit NF garantit 3 ans qui répond à l’arrêté du 30 novembre
2005 du Ministère de la Santé relatif aux installations fixes
destinées à l’alimentation en eau chaude sanitaire.
S É C U R I T É
D E
L ’ E A U
Limiteur de Sécurité Thermostatique NF
Le limiteur thermostatique est un organe de sécurité qui permet de
diminuer la température de l’eau chaude sanitaire. Il dispose d’autres
fonctions toutes aussi essentielles.
• Mélanger l’eau chaude et l’eau froide, afin d’obtenir une eau mitigée.
• Maintenir la température d’eau chaude (minimum +50°C - idéalement
+60 et +70°C) produite en sortie de chauffe-eau afin de prévenir les
risques liés aux légionelles.
• Limiter la température aux points de puisage à +50°C pour prévenir
tout risque de brûlure sur le réseau d’eau chaude sanitaire.
• Réaliser des économies grâce au pré-réglage de la température.
• Stabiliser la température d’eau mitigée.
ANTI-BRÛLURES
ANTI-LÉGIONELLES
Sécurité anti-brûlures, avec une
plage de réglage de +35°C à
+50°C. et interruption de l’alimentation en cas de coupure
d’eau froide.
Sécurité anti-légionelles, évite le
développement des bactéries
dont la Légionella, imposant
une eau à +60° C dans le
chauffe-eau.
Caractéristiques
Le limiteur de sécurité thermostatique est livré avec 2 clapets anti-retour
(protection contre les retours d’eau).
10 bar
Pression statique Max.
5 bar
Pression dynamique Max.
Variation maximale de pression aux entrées
(eau chaude et eau froide)
3/1
Température maxi pour l’alimentation d’eau chaude
+90°C
Température différentielle minimale d’eau chaude
à eau mitigée
15°C
4 l/min.
Débit minimum
Débit maximal sous 3 bar de pression
34 l/min.
Corps en laiton nickelé
CW617N
EPDM
Joints
Gamme
Type
Référence Somatherm
Diamètre
Réglable (RU)
Non réglable (NR)
232-15S
232-20S
233-15S
233-20S
쏗 15×27
쏗 20×27
쏗 15×27
쏗 20×27
Limiteur de Sécurité Thermostatique NF
Applications
HA
UFFE-EA
T
IN
C
U
EC
PO
Destiné aux installations domestiques et collectives, il peut être placé en
sortie de chauffe-eau (usage domestique) ou en entrée de salle de bain, de
douche ou de cuisine (usage collectif), en position horizontale ou verticale.
S
ECS
DE
INSTALLATION EN SORTIE DE CHAUFFE-EAU
INSTALLATION EN ENTRÉE DE SDB, DOUCHE, CUISINE
DOMESTIQUE
COLLECTIVITÉS
PUISA
GE
ECS
ECS
Eau
mitigée
EFS
Eau
mitigée
EFS
EFS
Mise en oeuvre et recommandations
L’installation doit être réalisée conformément Le limiteur et ses raccordements doivent être
aux règles de l’art, avis techniques et DTU en
libre d’accès pour des interventions éventuelles.
vigueur.
L’étanchéité sur le mitigeur-limiteur est réalisé par
Avant le montage, il est conseillé de nettoyer la
le joint présent sur le raccord à écrou tournant,
tuyauterie d’alimentation afin d’éviter que des
et assure ainsi l’étanchéité sur la canalisation.
impuretés troublent le bon fonctionnement de
Les autres produits (notamment la filasse et
l’appareil.
la pâte à joint) susceptibles d’être employés
Le limiteur ne doit subir aucune traction
pour effectuer l’étanchéité ne doivent pas être
mécanique, ni de portée (liée notamment à un
utilisés.
manque de support ou à la dilatation). Vérifier
et le cas échéant corriger l’alignement des Le couple de serrage doit être adapté au
raccord à écrou tournant et au mitigeur-limiteur
tuyauteries dans l’axe du matériel.
thermostatique (30 Nm maximum).
Si le limiteur est monté dans une zone à risque
de gel, il faut nécessairement l’isoler et isoler
les tuyauteries pour éviter que le limiteur ne soit
endommagé.
F
Eau Chaude
Il est nécessaire de raccorder les alimentations
d’eau chaude et d’eau froide aux entrées
correspondantes du limiteur (C pour l’entrée
d’eau chaude, F pour l’entrée d’eau froide et MIX
pour l’eau mitigée).
C
Eau Froide
Limiteur réf. 232-15S et 232-20S
MIX
Eau Mitigée : 50°C Max.
+
Limiteur de Sécurité Thermostatique NF
Réglementations
5 modifiant l’arrêté
Arrêté du 30 novembre 200
installations fixes
du 23 juin 1978 relatif aux
mentation en eau
destinées au chauffage et à l’ali
d’habitation, des
ts
men
chaude sanitaire des bâti
vant du public
rece
ux
loca
des
ou
ail
locaux de trav
RÉGLEMENTATION
« SÉCURITÉ EAU CHAUDE
SANITAIRE»
• Sécurité point de puisage.
Dans les pièces destinées à
la
toilette (salle de bain, douche
) la température maximale de
l’eau chaude sanitaire est fixé
e à 50 °C aux points de puisag
e.
• Sécurité Chauffe eau. Pou
r éviter le développement
des légionelles, maintien
de l’eau à
un minimum
de 60 °C dans un ballon
d’eau chaude.
A 60 °C,
l’eau provoque des brûlure
s au 3 ème degré en moins
de 3 secondes.
Normes
é
it
l
il
u
q
n
a
r
t
n
e
Gagnez
SOMATHERM©. SAS au capital de 400 000 euros. RCS Périgueux 681 980 033 - 13 place Francheville - BP 202
24052 Périgueux CT Cedex 9 - Tél. 05 53 02 69 70 - Fax 05 53 03 94 48
SOMA-0059-FR-08.09 - © Copyright 2009, Somatherm . Tous droits réservés. - Somatherm se réserve le droit de changer ces caractéristiques sans préavis. - photos : Somatherm / photographe. Impression : IPNS
