Portes pivotantes aluminium

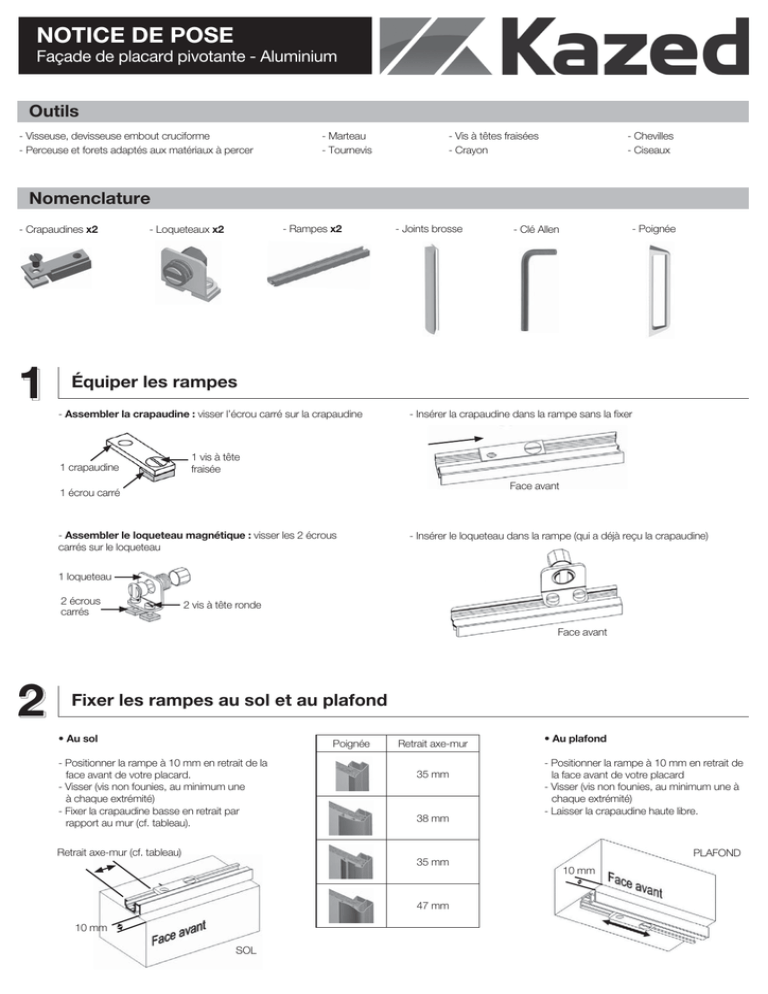

NOTICE DE POSE
Façade de placard pivotante - Aluminium
Outils
- Visseuse, devisseuse embout cruciforme
- Perceuse et forets adaptés aux matériaux à percer
- Marteau
- Tournevis
- Vis à têtes fraisées
- Crayon
- Chevilles
- Ciseaux
Nomenclature
- Crapaudines x2
1
- Rampes x2
- Loqueteaux x2
- Joints brosse
- Poignée
- Clé Allen
Équiper les rampes
- Assembler la crapaudine : visser l’écrou carré sur la crapaudine
1 crapaudine
- Insérer la crapaudine dans la rampe sans la fixer
1 vis à tête
fraisée
Face avant
1 écrou carré
- Assembler le loqueteau magnétique : visser les 2 écrous
carrés sur le loqueteau
- Insérer le loqueteau dans la rampe (qui a déjà reçu la crapaudine)
1 loqueteau
2 écrous
carrés
2 vis à tête ronde
Face avant
2
ˆÝiÀʏiÃÊÀ>“«iÃÊ>ÕÊ܏ÊiÌÊ>ÕÊ«>vœ˜`
UÊÕÊ܏
Poignée
- Positionner la rampe à 10 mm en retrait de la
face avant de votre placard.
- Visser (vis non founies, au minimum une
à chaque extrémité)
- Fixer la crapaudine basse en retrait par
rapport au mur (cf. tableau).
Retrait axe-mur
35 mm
38 mm
UÊÕÊ«>vœ˜`
- Positionner la rampe à 10 mm en retrait de
la face avant de votre placard
- Visser (vis non founies, au minimum une à
chaque extrémité)
- Laisser la crapaudine haute libre.
Retrait axe-mur (cf. tableau)
35 mm
47 mm
10 mm
SOL
PLAFOND
10 mm
3
Monter les portes sur la rampe
- Basculer la porte afin d’introduire le pivot haut dans la crapaudine haute mobile,
- Faire glisser l’ensemble jusqu’à obtenir la cote de retrait (cf. tableau de l’étape 2),
- Serrer la vis de la crapaudine haute.
- Insérer le pivot bas dans la crapaudine basse fixe,
PLAFOND
SOL
4
Réglage des portes
Réglage du jeu latéral :
- Pour une porte pivotante : 5 mm de chaque coté de la porte
- Pour deux portes pivotantes : 5 mm de chaque coté de la façade
+ un jeu de 5mm entre les deux portes
5 mm
5 mm
Réglage du jeu vertical :
- Desserer la vis 1
- Avec le tournevis, jouer sur la vis 2 pour obtenir le réglage
à la hauteur souhaitée
- Resserer la vis 3
2
5 mm
1
3
Axe vertical
SOL
5
Régler la position du support loqueteau
- Bloquer les supports loqueteau en les vissant.
- Positionner les supports loqueteaux haut et bas en
face des platines de jonction fixées sur la porte.
MUR
Platine de
jonction
Support
loqueteau
d
car
pla
r
u
rie
Inté
VUE INTÉRIEUR PLACARD
Vis de réglage / blocage
6
Fixation de la poignée de tirage
PORTE MIROIR OU VITRE : poignée adhésive
POSITIONNER CE GABARIT DE PERÇAGE
CONTRE LE MONTANT DE LA PORTE
1. Nettoyer la surface de pose de la poignée avec un chiffon humide
2. Repérer l’emplacement de la poignée : tracer des repères au crayon
fin pour assurer une pose parallèle au montant de la porte
3. Laisser sécher
4. Enlever la pellicule de protection de l’adhésif et presser pendant
10 secondes
5. Attendre 12 h sans sollicitation de la poignée.
L’adhésif sera au maximum de son adhérence passé ce délais.
CONSEIL KAZED
Positionnement en hauteur : la moitié de la
poignée doit être positionnée à 1m du sol
Trait de niveau
à 1 m du sol
Environ 1m
7
Monter les joints amortisseurs
Nettoyer la surface de pose de la poignée avec un chiffon humide
Laisser sécher quelques minutes
Enlever la pellicule de protection et positionner les joints dans leur logement
Presser fortement
Distance entre les 2 trous de perçage = 160 mm
PORTE DÉCOR MÉLAMINÉ : poignée à visser.
