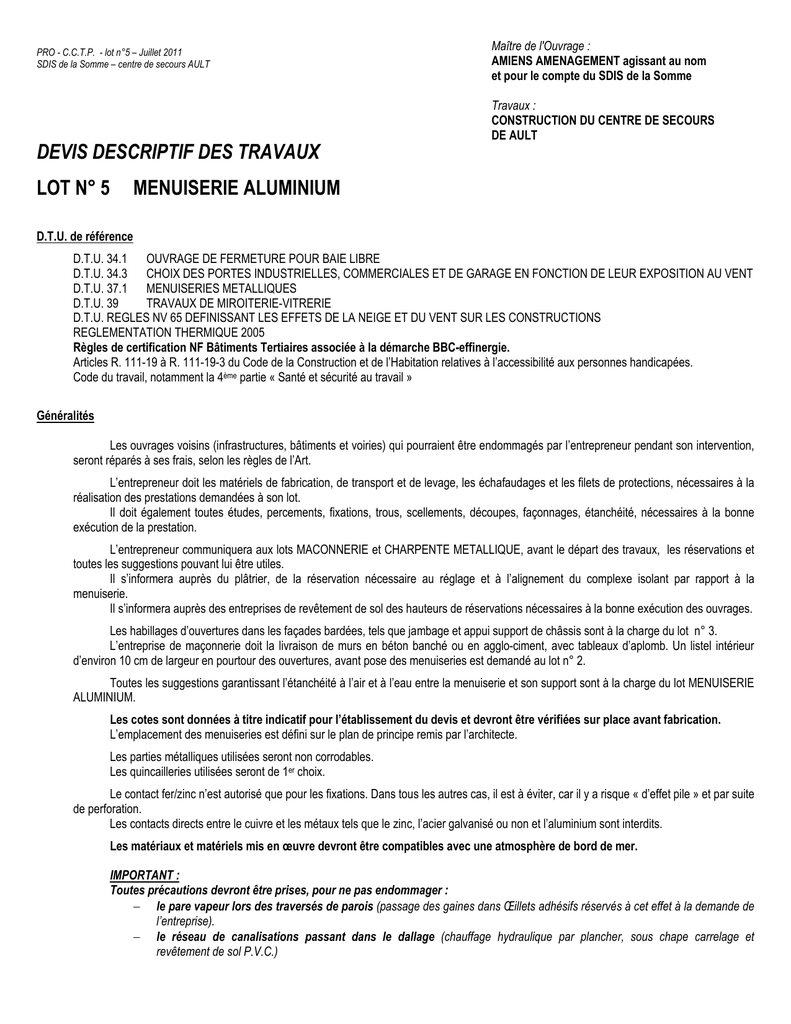

DEVIS DESCRIPTIF DES TRAVAUX LOT N° 5 MENUISERIE

PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
DEVIS DESCRIPTIF DES TRAVAUX
LOT N° 5
Maître de l'Ouvrage :
AMIENS AMENAGEMENT agissant au nom
et pour le compte du SDIS de la Somme
1
Travaux :
CONSTRUCTION DU CENTRE DE SECOURS
DE AULT
MENUISERIE ALUMINIUM
D.T.U. de référence
D.T.U. 34.1 OUVRAGE DE FERMETURE POUR BAIE LIBRE
D.T.U. 34.3 CHOIX DES PORTES INDUSTRIELLES, COMMERCIALES ET DE GARAGE EN FONCTION DE LEUR EXPOSITION AU VENT
D.T.U. 37.1 MENUISERIES METALLIQUES
D.T.U. 39
TRAVAUX DE MIROITERIE-VITRERIE
D.T.U. REGLES NV 65 DEFINISSANT LES EFFETS DE LA NEIGE ET DU VENT SUR LES CONSTRUCTIONS
REGLEMENTATION THERMIQUE 2005
Règles de certification NF Bâtiments Tertiaires associée à la démarche BBC-effinergie.
Articles R. 111-19 à R. 111-19-3 du Code de la Construction et de l’Habitation relatives à l’accessibilité aux personnes handicapées.
Code du travail, notamment la 4ème partie « Santé et sécurité au travail »
Généralités
Les ouvrages voisins (infrastructures, bâtiments et voiries) qui pourraient être endommagés par l’entrepreneur pendant son intervention,
seront réparés à ses frais, selon les règles de l’Art.
L’entrepreneur doit les matériels de fabrication, de transport et de levage, les échafaudages et les filets de protections, nécessaires à la
réalisation des prestations demandées à son lot.
Il doit également toutes études, percements, fixations, trous, scellements, découpes, façonnages, étanchéité, nécessaires à la bonne
exécution de la prestation.
L’entrepreneur communiquera aux lots MACONNERIE et CHARPENTE METALLIQUE, avant le départ des travaux, les réservations et
toutes les suggestions pouvant lui être utiles.
Il s’informera auprès du plâtrier, de la réservation nécessaire au réglage et à l’alignement du complexe isolant par rapport à la
menuiserie.
Il s’informera auprès des entreprises de revêtement de sol des hauteurs de réservations nécessaires à la bonne exécution des ouvrages.
Les habillages d’ouvertures dans les façades bardées, tels que jambage et appui support de châssis sont à la charge du lot n° 3.
L’entreprise de maçonnerie doit la livraison de murs en béton banché ou en agglo-ciment, avec tableaux d’aplomb. Un listel intérieur
d’environ 10 cm de largeur en pourtour des ouvertures, avant pose des menuiseries est demandé au lot n° 2.
Toutes les suggestions garantissant l’étanchéité à l’air et à l’eau entre la menuiserie et son support sont à la charge du lot MENUISERIE
ALUMINIUM.
Les cotes sont données à titre indicatif pour l’établissement du devis et devront être vérifiées sur place avant fabrication.
L’emplacement des menuiseries est défini sur le plan de principe remis par l’architecte.
Les parties métalliques utilisées seront non corrodables.
Les quincailleries utilisées seront de 1er choix.
Le contact fer/zinc n’est autorisé que pour les fixations. Dans tous les autres cas, il est à éviter, car il y a risque « d’effet pile » et par suite
de perforation.
Les contacts directs entre le cuivre et les métaux tels que le zinc, l’acier galvanisé ou non et l’aluminium sont interdits.
Les matériaux et matériels mis en œuvre devront être compatibles avec une atmosphère de bord de mer.
IMPORTANT :
Toutes précautions devront être prises, pour ne pas endommager :
− le pare vapeur lors des traversés de parois (passage des gaines dans Œillets adhésifs réservés à cet effet à la demande de
l’entreprise).
− le réseau de canalisations passant dans le dallage (chauffage hydraulique par plancher, sous chape carrelage et
revêtement de sol P.V.C.)
PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
2
Connaissance des lieux et de la prestation
L’entrepreneur doit connaître les lieux et en tenir compte dans la remise de son offre.
Il doit respecter toutes les préconisations formulées par le bureau d’études béton, le bureau d’études thermiques, le bureau de contrôle
technique, le coordonnateur S.P.S., la Maîtrise d’ouvrage et l’Architecte. Il doit également prendre en considération toutes les informations qui lui
sont communiquées.
Il doit apprécier très exactement, les prestations comprises dans ses prix, en les complétant, le cas échéant, compte tenu des prestations
des autres corps d’état.
Zone climatique et situation du projet
Suivant D.T.U. règles de calcul NV 65 :
• Effets du vent : zone 3, site exposé.
• Effets de la neige : zone 1A
Suivant arrêté du 24 Mai 2006 :
• Annexe I, zone climatique : H1a – altitude 100 m
• Effets du vent : zone de vent 3, situation d, classe de résistance 4. (situation de bord de mer)
• Annexe II, classe d’exposition des baies aux bruits des infrastructures de transport : BR2
Atmosphère de bord de mer : projet à 1 km du front de mer.
Projet de bâtiment basse consommation « BBC»
L’étude thermique réalisée par le bureau d’études KELVIN, est annexée au C.C.T.P.
La partie de bâtiment constituée de la salle opérationnelle, des bureaux, de la salle de réunion + réserve annexée, de la salle de
musculation, de la cafétéria + réserve annexée, de la laverie, des vestiaires sanitaires, du WC public, du local nettoyage, du local réarmement,
du hall et des circulations, est conçue pour répondre à la réglementation thermique basse consommation « BBC-effinergie».
Le projet est également conçu pour s’inscrire dans le programme régional PREBAT 2011 « bâtiments neufs démonstrateurs à basse
consommation énergétique en Picardie ».
Les prestations demandées au présent lot (choix des matériaux, performance des produits et équipements, et mise en œuvre), doivent
être conformes aux préconisations du bureau d’études thermique.
Les entrepreneurs doivent assurer pendant la réalisation du chantier un autocontrôle permanent.
Des tests de perméabilité à l’air sont susceptibles d’être demandés, aux frais et charges du Maître d’Ouvrage, à un organisme agréé :
- Un test en cours de travaux (après la pose des menuiseries, des isolants et des membranes pare-vapeur) : les défauts
d’étanchéité éventuellement constatés devront être corrigés par les entreprises concernées.
- Un test en phase réception.
Si l’étanchéité à l’air n’est pas satisfaisante, du fait de la négligence d’un ou de plusieurs entrepreneurs, sa mise en conformité avec les
obligations de la réglementation thermique basse consommation, est à la charge des intervenants défaillants, au prorata de la responsabilité de
chacun.
Nota :
La partie de bâtiment constituée de la remise véhicules, du local groupe, du local carburant, du local de petits matériels, du local
habillement, du local chaufferie et du local poubelle, n’est pas soumis à la réglementation thermique basse consommation (température d’hiver
demandée pour ces locaux : 10°C)
Renseignements techniques - Support des avoisinants et positionnement des menuiseries extérieures
Les murs périphériques sont en béton banché matricé en façade extérieure.
Le mur de refend, file 7, remise à véhicules/salle opérationnelle et vestiaires sanitaires femmes est en béton banché.
Les poteaux et hauts de murs du patio et de l’interstice sont en béton banché.
Le doublage intérieur isolant des locaux annexes à la remise à véhicule est d’épaisseur 13+80 mm au moins + colle.
Le doublage intérieur isolant des autres locaux est d’épaisseur 13+120 mm au moins + colle.
Les menuiseries extérieures sont posées au nu du parement intérieur fini.
Nota :
Position des menuiseries extérieures : suivant plans de principe de l’Architecte.
Largeur des appuis et épaisseurs des murs : à faire confirmer par les entreprises concernées.
PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
3
Caractéristiques des menuiseries extérieures
Les menuiseries extérieures demandées au présent lot, posséderont au minimum les caractéristiques de base suivantes :
•
•
•
•
•
•
•
Le classement perméabilité à l’air : classe A*2
Le classement d’étanchéité à l’eau : classe E*4 pour hauteur de la menuiserie au dessus du sol ≤ 6 m. Si pose des
menuiseries au nu extérieur, l’étanchéité à l’eau sera E*4A.
Le classement d’étanchéité à l’eau : classe E*5 pour hauteur de la menuiserie au dessus du sol ≥ 6 m (inférieur à 18 m). Si
pose des menuiseries au nu extérieur, l’étanchéité à l’eau sera E*5A.
Le classement de résistance sous les pressions et/ou dépressions simulant les effets du vent : catégorie V*A2
Le label ACOTHERM, certifiant les performances acoustiques et thermiques des fenêtres et le marquage qualifiant les
performances phoniques et le classement Th pour l’isolation thermique : AC2-TH7 au moins.
Le marquage CEKAL, garantissant la qualité des produits verriers, leur pérennité, leur fiabilité et leurs performances
Le label QUALIMARINE.
Les menuiseries extérieures de la partie de bâtiment comprenant la salle opérationnelle, des bureaux, de la salle de réunion +
réserve annexée, de la salle de musculation, de la cafétéria + réserve annexée, de la laverie, des vestiaires sanitaires, du WC public, du
local nettoyage, du local réarmement, du hall et des circulations, conçue pour répondre à la réglementation thermique basse
consommation.
En complément des caractéristiques de base, les menuiseries de la partie de bâtiment sous label B.B.C., doivent satisfaire aux
obligations suivantes:
•
•
Indices d’affaiblissement acoustique : Rw+Ctr = 34 dB, Rw+C = 36 dB
Cœfficient thermique des fenêtres et portes fenêtres battantes : Uw = 1,70 W/m²°C, Uj/n = 1,70 W/m²°C
Nota :
Pour être recevables, toutes les valeurs de résistance thermique et de perméabilité à l’air moins performantes que celles
définies dans l’étude thermique jointe C.C.T.P., devront être validées par le bureau d’étude KELVIN, après étude
complémentaire à la charge de l’entrepreneur.
•
Cœfficient thermique des portes extérieures : Uw = 2,00 W/m²°C, Uj/n = 2,00W/m²°C .
Etudes
L’entrepreneur communique avant travaux, à l’Architecte en double exemplaire et à l’organisme de contrôle technique, pour accord et
validation :
•
•
•
•
Les plans côtés d’exécution des ouvrages, propres à son lot.
•
•
Les procès verbaux de classement feu des matériaux mis en œuvre.
Les plans côtés de réservations, points et procédés de fixations, nécessaires aux entrepreneurs des autres lots.
Les spécifications techniques détaillées.
Les avis techniques ou ATEX et fiches techniques, certificats, labels (SNJF, ACOTHERM, CEKAL, EWAA/EURA, QUALANOD +
QUALICOAT, QUALIMARINE …), attestations (CERFF, …), etc. … , des produits et matériaux utilisés (vitrages, joints, aluminium,
traitement de finition, procédés d’étanchéité, …)
Tous autres documents complémentaires pouvant être demandés pendant toute la durée du chantier.
Un dossier des ouvrages exécutés (D.O.E.) sera remis à l’Architecte en cinq exemplaires, à la fin des travaux : documents
techniques, certifications, procès verbaux, fiche d’entretien, etc.
PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
4
Barillet de chantier
Un barillet de chantier, à la charge du présent lot MENUISERIE est installé sur deux portes extérieures.
Jeu de 12 clés à remettre aux différents intervenants (entreprises, bureau de contrôle technique, coordonnateur SPS, Maître d’Ouvrage,
Architecte).
Nota :
L’entrepreneur du lot MENUISERIE BOIS doit la fourniture et l’installation en fin de chantier, sur toutes les portes extérieures et
intérieures, de cylindres profilés doubles de sûreté avec carte de propriété, suivant un organigramme mis au point en accord avec le Maître de
l’Ouvrage.
Intervenir en étroite coordination avec l’entrepreneur du lot MENUISERIE BOIS.
Menuiserie en aluminium
Mise en oeuvre conforme au D.T.U. 37.1, aux avis techniques et préconisations du fabricant.
Les préconisations du bureau d’études thermique devront être respectées.
Matériaux de finition compatibles avec une atmosphère maritime.
Menuiserie bois / aluminium
OU Menuiserie en profilés d’aluminium, à rupture de pont thermique renforcée.
Finition : laqué gris RAL 7023 (coloris suivant nuancier RAL, au choix de l’Architecte).
Label « QUALIMARINE » : certification à fournir à l’Architecte et au bureau de contrôle technique.
Préparation de surface des profilés en aluminium, avant laquage, pour les applications en bord de mer (élimination de toutes les
impuretés de surface pour retrouver la composition à cœur du métal par double attaque alcaline puis acide)
A feuillure et recouvrement.
Double joint d’étanchéité.
Gorges de drainage et de récupération, compris trous d’évacuation des eaux.
Anodisation : classe 15 ou 20.
Thermolaquage : épaisseur de la laque d’au moins 60 micromètres.
Pré cadre, dormant et tapée d’isolation intérieur mise en œuvre de façon à assurer une étanchéité parfaite à l’air et à l’eau entre la
menuiserie et la structure porteuse.
Tapée d’isolation de dimensions adaptées à l’épaisseur du complexe isolant (épaisseur 13+120 mm au moins+ colle). Intervenir en
étroite collaboration avec l’entreprise du lot PLATRE ISOLATION.
Finition avec façon de recouvrement sur les parements intérieurs et extérieurs.
Ouvrant avec joint lèvre dans fond de feuillure.
Assemblage de la menuiserie avec joints et mastics adaptés possédant le label S.N.J.F. de 1ère catégorie, l’ensemble assurant
l’étanchéité à l’eau, à l’air, l’isolation acoustique et thermique.
Fiches réglables avec âme métallique, tringles d’impostes et tous accessoires spécifiques : finition laquée de couleur identique à la
menuiserie (couleur au choix de l’Architecte).
Barre de seuil métallique non corrodable sur portes, modèle encastré ou surbaissé avec chanfrein ou ressaut d’une hauteur d’un
centimètre maximum (modèle réglementaire pour accessibilité de personnes handicapées).
Réservation au sol, à définir avec les entreprises concernées.
Appuis de châssis en profilé d’aluminium laqué, avec façon de pente vers l’extérieur, retombé en recouvrement sur le parement
extérieur (2 à 3 cm), compris pince goutte d’eau et toutes suggestions d’étanchéité
Appuis de châssis en aluminium sur toute l’épaisseur du mur (mur en béton banché + isolation et parement intérieur).
Largeur d’appuis, à définir avec les entreprises concernées. (intervenir en étroite collaboration avec l’entreprise du lot MACONNERIE).
Compris percements, fixations non corrodables et toutes suggestions.
Etanchéité entre menuiserie et maçonnerie, procédé avec label S.N.J.F., de 1ère catégorie, assurant l’étanchéité à l’eau, à l’air,
l’isolation acoustique et thermiques : mastic sur fond de joint, compris calle et toutes suggestions.
Installation conforme aux études et instructions du fabricant.
PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
5
Vitrages en conformité avec la réglementation visant à prévenir contre les heurts dans D.T.U. 39 : Paragraphe 3.22 (heurts) : les
portes et parties fixes situées au travers des axes de circulation dans les établissements recevant du public et les locaux professionnels.
Vitrage avec face extérieure dépolie ou intérieure sérigraphiée sur tous les châssis des vestiaires et sanitaires.
Echantillons à soumettre à l’Avis de l’Architecte avant mise en œuvre.
Vitrage anti-effraction avec face extérieure classe (EN 356) P6B au minimum, procédé type CLIMAPLUS PROTECT SP 6-15 au
moins ou équivalent sur tous les châssis et les portes des façades périphériques, accessibles au niveau rez-de-chaussée. (les ensembles
vitrée intérieur/patio et interstice, ainsi que les châssis hauts (allège de 3,75 m) ne sont pas concernés par cette obligation).
Eléments visuels contrastés par rapport à l’environnement immédiat, permettant aux personnes de toutes tailles de repérer les
parois vitrées situées sur les cheminements ou en bordure immédiate de ceux-ci : vitrage avec motif sérigraphié, film PVC ou tout dispositif
adapté (motifs au choix de l’Architecte, sur proposition de l’entrepreneur).
Motif personnalisé tel qu’un écusson ou un sigle représentatif du Maître d’Ouvrage à la charge du présent lot.
Echantillon à soumettre à l’Avis de l’Architecte avant mise en œuvre.
Sur les menuiseries extérieures : vitrage isolant, feuilleté, transparent, sous label Cekal, satisfaisant aux exigences de la
réglementation thermique RT 2005 – label « BBC-effinergie », type SCG CLIMAPLUS avec un verre SGG PLANITHERM ULTRA N feuilleté et
un verre SGG PLANILUX feuilleté (vitrage feuilleté traité basse émissivité + lame argon 16 mm au moins + vitrage feuilleté), marque SAINT
GOBAIN ou similaire, assemblé en usine suivant les règles de l’Art.
Barrière d’étanchéité renforcée.
Epaisseur des vitrages adaptée aux dimensions de ceux-ci et aux caractéristiques des menuiseries extérieures définies au C.C.T.P. du
présent lot.
Posé sur contre mastic, avec label S.N.J.F. de 1ère catégorie, dans fond de feuillure.
Tenue mécanique du vitrage obtenue par parclose fixée sur la face intérieure de la menuiserie.
Sur menuiseries intérieures et cloisons vitrées : vitrage feuilletées ou trempé, transparent, non teinté, type STADIP ou SECURIT,
marque SAINT GOBAIN ou similaire, assemblé suivant les règles de l’Art.
Préconisations acoustiques : RA ≥ 33 dB
Préconisations feu : degré pare flamme ½ heure (Euroclasse : E30 ou EW30) ou degré coupe feu ½ heure.
Epaisseur de vitrage adaptée aux dimensions de celui-ci.
Posé sur contre mastic, avec label S.N.J.F. de 1ère catégorie, dans fond de feuillure.
Tenue mécanique du vitrage obtenue par parclose fixée sur la face intérieure de la menuiserie.
Bâtis de porte avec feuillure pour porte et recouvrement sur parement voisin.
Profilés adaptés en aluminium ou acier laqué.
Panneaux pleins en métal laqué de couleur identique à la menuiserie, compris âme renforcée et isolée.
Portes pare flamme 1/2 h. (Euroclasse : E30 ou EW30) au moins, et selon le cas coupe feu 1/2 heure (Euroclasse : El30).
Epaisseur adaptée aux dimensions de ceux-ci et aux caractéristiques des menuiseries définies au C.C.T.P. du présent lot.
Bavette basse avec renvoi d’eau.
Garnitures plaques et poignées renforcées avec âme métallique : finition laquée de couleur identique à la menuiserie (couleur au choix
de l’Architecte).
Matériaux de finition compatibles avec une atmosphère maritime.
Atteinte d’usage :
− hauteur comprise entre 0,90 m et 1,30 m.
− Poignées de porte facilement préhensible et manoeuvrable en position « debout » comme « assis », ainsi que par une
personne ayant des difficultés à saisir et à faire un geste de rotation du poignet.
− Extrémité des poignées à plus de 0,40 m d’un angle rentrant de parois.
− Effort d’ouverture de porte inférieur ou égal à 50 N.
− Serrure située à plus de 0,30 m d’un angle rentrant de parois.
Fermeture 3 points.
Barillets de chantier et cylindres définitifs profilés doubles de sûreté avec carte de propriété : fournis et installés par le lot MENUISERIE
EXTERIEURE, suivant le principe d’un organigramme géré par le lot 5.
PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
6
Ferme porte à frein hydraulique, sur toutes les portes demandées au présent lot.
Force 5 au moins, avec fermeture contrôlée et réglage par vis (course de fermeture normalement freinée et à-coup en fin de course pour
fermeture).
Bras à glissière, capot en acier prélaqué, y compris tous accessoires.
Label coupe feu - pare flamme de degré équivalent à celui demandé pour porte. (PV de classement feu à communiquer avant travaux, à
l’Architecte et à l’organisme de contrôle technique)
Système permettant le maintien en ouverture totale.
Temporisations de fermetures selon les nécessités d’usage.
Finition : couleur au choix de l’Architecte suivant nuancier du fabricant
Matériaux de finition compatibles avec une atmosphère maritime.
Positionné à l’intérieur sur le vantail principal.
Ouverture possible à 180° (90° si la porte est près d’un angle)
Sélecteur de vantail assurant une fermeture ordonnée des portes (en cas de porte à deux vantaux).
Blocage de porte des issues de secours asservies à la détection incendie : intervenir en étroite collaboration avec l’électricien.
Porte d’entrée principale à 2 vantaux :
• Serrure sur le vantail principal (cas de porte à deux vantaux) avec gâche électrique et digicode électronique, pour
commande d’ouverture des portes depuis l’extérieur, à l’aide d’un code ou d’un badge personnalisé, avec possibilité de
déverrouillage par clé.
Programmations personnalisées et sécurisées.
Commande d’ouverture intérieure de porte (dans le sens non protégée) : par bouton poussoir ou à l’aide d’une poignée de libre
manœuvre.
Installation gâche électrique et digicode laissant la possibilité d’ouverture de porte en cas de panne de courant.
Nota : Digicode fourni et installé par le lot ELECTRICITE en étroite coordination avec le présent lot.
• Serrure à galet sur le vantail principal, fermeture automatique 3 points au moins.
• Poignées droite en acier inox Ø 40 mm, longueur 2 000 mm, à entretoises 2 points de fixation à déport, marque
CUIVRINOX ou similaire, sur chaque vantail à l'extérieur et à l'intérieur. (fixations traversantes, à déport pour éviter les pincements
de doigts et donner accès à la serrure). Matériaux de finition compatibles avec une atmosphère maritime.
• Joint d’étanchéité anti-pince-doigts entre 2 vantaux de porte
• Vantail secondaire avec crémone de pompier rotative, type VACHETTE ou similaire, couleur adaptée au profil de la
menuiserie, conforme à la réglementation en vigueur.
• Arrêt de portes à pédale.
Porte extérieur à un vantail (sas d’accès au local carburant) :
• Serrure avec gâche électrique et digicode électronique, pour commande d’ouverture de la porte depuis l’extérieur, à l’aide
d’un code ou d’un badge personnalisé, avec possibilité de déverrouillage par clé.
Programmations personnalisées et sécurisées.
Commande d’ouverture intérieure de porte (dans le sens non protégée) : par une serrure antipanique.
Installation gâche électrique et digicode laissant la possibilité d’ouverture de porte en cas de panne de courant.
Nota : Digicode fourni et installé par le lot ELECTRICITE en étroite coordination avec le présent lot.
Porte extérieur à un vantail (accès cafétéria, salle de réunion, chaufferie) :
• Serrure antipanique, marque VACHETTE ou similaire, couleur adaptée à la menuiserie, conforme à la réglementation en vigueur
avec pêne basculant, médians latéraux, hauts et bas et barre de manoeuvre intérieure pour ouverture de la porte par simple poussée.
• Serrure à barillet.
• Ouverture possible de l’extérieur, avec béquille condamnable par clé, fermeture automatique 3 points au moins.
• Arrêt de porte à pédale.
Porte à un vantail (accès patio, interstice, salle opérationnelle, local technique, vestiaires sanitaires/remise à véhicules) :
• Serrure à barillet.
• Ouverture de l’extérieur et de l’intérieur, avec béquille et condamnable par clé, fermeture automatique 3 points au moins.
• Arrêt de porte à pédale.
PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
7
Porte à deux vantaux (accès patio, local nettoyage et désinfection et local réarmement/remise à véhicules) :
• Serrure à barillet.
• Ouverture de l’extérieur et de l’intérieur du vantail principal, avec béquille et condamnable par clé, fermeture automatique 3
points au moins.
• Vantail secondaire avec crémone de pompier rotative, type VACHETTE ou similaire, couleur adaptée au profil de la
menuiserie, conforme à la réglementation en vigueur.
• Arrêt de portes à pédale.
Châssis abattants :
•
Ferme imposte à tringle rigide, extra plat, avec mécanisme et triangle en acier zingué recouvert d’un cache laqué de couleur
adaptée au profil de la menuiserie, commandé par poignée à levier, châssis verrouillé en position ouverte ou fermée, avec
décrochage facile pour nettoyage - Course du châssis = 150 mm. Poignées situées entre 0,90 et 1,30 m du sol fini.
Châssis avec ouverture à la française équipé d’un mécanisme adapté.
Localisation :
Menuiseries extérieures
A
Châssis vitré dans salle opérationnelle, secteur sous label BBC, largeur 0,66 m, hauteur 1,00 m, avec vitrage isolant
et anti-effraction.
Châssis un vantail ouvrant en abattant largeur 0,66 m.
B
Châssis vitré dans salle opérationnelle, secteur sous label BBC, largeur 3,71 m, hauteur 1,00 m, avec vitrage isolant
et anti-effraction.
Châssis un vantail fixe largeur 3,75 m.
C
Châssis vitrés dans salle opérationnelle et bureau 1, secteur sous label BBC, largeur 1,20 m, hauteur 1,00 m, avec
vitrage isolant et anti-effraction.
Châssis un vantail fixe largeur 1,20 m.
D
Ensemble vitré dans hall d’entrée, secteur sous label BBC, largeur 4,60, hauteur 2,25 m, avec vitrage isolant et antieffraction.
Porte d’entrée vitrée à deux vantaux ouvrants sur l’extérieur, un vantail principal et un vantail secondaire avec crémone de
pompier. Largeur 2,10 m et largeur de passage libre 2x0,90 m.
Gâche électrique et digicode (digicode fourni et installé par l’électricien en étroite coordination avec le présent lot)
Partie latérale vitrée fixe, largeur 2,50 m
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
E
Châssis vitrés dans bureaux, secteur sous label BBC, largeur 3,00 m, hauteur 1,00 m, avec vitrage isolant et antieffraction.
Châssis un vantail largeur 0,70 m ouvrant à la française ou abattant et un vantail fixe largeur 2,30 m.
F
Châssis vitrés dans salle de réunion et cafétéria, secteur sous label BBC, largeur 1,50 m, hauteur 2,25 m, avec
vitrage isolant et anti-effraction.
Châssis avec partie supérieure un vantail largeur 1,50 m et hauteur 1,00m ouvrant en abattant et une allège vitrée fixe
hauteur 1,25 m.
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
G
Ensembles vitrés dans cafétéria et circulation 1, secteur sous label BBC, largeur 1,50 m, hauteur 2,25 m, avec
vitrage isolant et anti-effraction.
Porte sortie de secours, vitrée à un vantail ouvrant sur l’extérieur, avec barre antipanique. Largeur de passage libre 0,90 m.
Partie latérale vitrée fixe, largeur 0,60 m.
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
8
H
Châssis vitrés dans vestiaire sanitaire, secteur sous label BBC, largeur 1,50 m, hauteur 2,25 m, avec vitrage isolant
feuilleté, dépoli à l’extérieur ou sérigraphié à l’intérieur.
Châssis avec partie supérieure un vantail largeur 1,50 m et hauteur 1,00m ouvrant en abattant et une allège vitrée fixe
hauteur 1,25 m.
I
Ensemble vitré de l’interstice, secteur sous label BBC, largeur 1,50 m, hauteur 2,25 m, avec vitrage isolant feuilleté.
Porte, vitrée à un vantail ouvrant. Largeur de passage libre 0,90 m.
Partie latérale et autre paroi vitrée fixes
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
J
Châssis vitré de l’interstice et du patio, secteur sous label BBC, largeur 4,60 m, hauteur 2,25 m, avec vitrage isolant
feuilleté.
Paroi vitrée fixe. Un carreau.
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
K
Ensemble vitré du patio, secteur sous label BBC, largeur 4,60 m, hauteur 2,25 m, avec vitrage isolant feuilleté.
Porte, vitrée à un vantail ouvrant. Largeur de passage libre 0,90 m.
Parties latérales fixes.
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
L
Ensemble vitré du patio, secteur sous label BBC, largeur 4,00 m, hauteur 2,25 m, avec vitrage isolant feuilleté.
Porte, vitrée à un vantail ouvrant. Largeur de passage libre 0,90 m.
Partie latérale fixe.
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
M
Ensembles vitrés du patio, secteur sous label BBC, largeur 4,00 m, hauteur 2,25 m, avec vitrage isolant feuilleté.
Porte vitrée à deux vantaux ouvrants, un vantail principal et un vantail secondaire avec crémone de pompier. Largeur 2,10 m
et largeur de passage libre 2x0,90 m.
Parties latérales fixes.
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
N
Châssis vitrés en partie haute dans remise véhicule, largeur 8,40 m, hauteur 0,45 m, avec vitrage isolant feuilleté.
3 châssis un vantail ouvrant en abattant largeur 1,50 m. Compris dispositif ferme imposte pour ouverture depuis le sol.
Reste des châssis parois vitrées fixes.
O
Châssis vitré en partie haute dans vestiaire sanitaire hommes, secteur sous label BBC, largeur 3,60 m, hauteur 0,45
m, avec vitrage isolant feuilleté.
Un châssis un vantail ouvrant en abattant largeur 1,50 m. Compris dispositif ferme imposte pour ouverture depuis le sol.
Parties latérales vitrées fixes.
P1
Porte pleine avec âme isolante, d’accès à la chaufferie, largeur 1,10 m, hauteur 2,25 m.
Porte à un vantail ouvrant sur l’extérieur, avec barre antipanique. Largeur de passage libre 0,90 m.
P2
Porte pleine avec âme isolante, d’accès au sas local carburant et local groupe, largeur 1,10 m, hauteur 2,25 m.
Porte à un vantail ouvrant sur l’extérieur, avec barre antipanique. Largeur de passage libre 0,90 m.
Gâche électrique et digicode (digicode fourni et installé par l’électricien en étroite coordination avec le présent lot)
PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
9
Menuiseries intérieures et cloisons vitrées
Q
Cloison vitrée en périphérie de la salle de musculation, largeur 1,10 +5,10 +4,00 m, hauteur 2,25 m, avec vitrage
feuilleté ou trempé.
Porte, vitrée à un vantail ouvrant. Largeur de passage libre 0,90 m.
Partie latérale et autres parois vitrées fixes.
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
R
Ensemble vitré salle opérationnelle/hall d’entrée, largeur 1,50 m, hauteur 2,25 m, avec vitrage feuilleté ou trempé, de
degré pare flamme ½ h.
Porte métallique, pleine avec âme isolante, pare flamme ½ heure, à un vantail ouvrant. Largeur de passage libre 0,90 m.
Partie latérale fixe vitrée
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
S
Ensemble vitré salle opérationnelle/remise à véhicules, secteur sous label BBC, largeur 2,50 m, hauteur 2,25 m,
avec vitrage isolant feuilleté ou trempé, de degré pare flamme ½ h.
Porte vitrée, à un vantail ouvrant. Largeur de passage libre 0,90 m.
Châssis un vantail largeur 1,10 m, hauteur 1,00 m, ouvrant à la française ou abattant
Parties latérales et autres parties du châssis fixes vitrées.
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
T
Porte vestiaire sanitaire hommes et vestiaire sanitaire femmes/remise à véhicules, secteur sous label BBC, largeur
1,10 m, hauteur 2,25 m, de degré pare flamme ½ h.
Porte métallique, pleine avec âme isolante, à un vantail ouvrant. Largeur de passage libre 0,90 m.
U
Porte tiercée, local nettoyage et désinfection et local réarmement/remise à véhicules, secteur sous label BBC,
largeur 1,40 m, hauteur 2,25 m, de degré pare flamme ½ h.
Porte vitrée, un vantail principale ouvrant, largeur de passage libre 0,90 m + un vantail secondaire ouvrant, largeur de
passage libre 0,30 m, compris crémone de pompier. (largeur totale de passage libre : 1,20 m.)
V
Châssis bureau 1/hall d’entrée, largeur 0,85 m, hauteur 2,25 m, avec vitrage feuilleté ou trempé, de degré pare
flamme ½ h.
Châssis fixe vitrée
Vitrage avec motif sérigraphié (pour éléments visuels contrastés par rapport à l’environnement immédiat)
W
Porte local technique (LT des chauffe-eau), secteur sous label BBC, largeur 0,90 m, hauteur 2,25 m, de degré coupe
feu ½ h.
Porte métallique, pleine avec âme isolante, à un vantail ouvrant. Largeur de passage libre 0,90 m.
Nota :
Les blocs portes indices S, T, U et W, y compris l’ensemble vitré dans l’indice S doivent répondre aux mêmes caractéristiques que les
menuiseries extérieures, à savoir un cœfficient thermique : Uw = 2,00 W/m²°C, Uj/n = 2,00W/m²°C .
Ces menuiseries sont situées entre le secteur sous label BBC (chauffé à 19°C) et la remise à véhicules non concernée par le label
(chauffée à 10°C).
PRO - C.C.T.P. - lot n°5 – Juillet 2011
SDIS de la Somme – centre de secours AULT
10
Store
Réaction au feu : classement minimum M1.
(PV de classement feu à communiquer avant travaux, à l’Architecte et à l’organisme de contrôle technique)
Store intérieur de protection solaire, à lames régulières et horizontales, amovibles, en aluminium, couleur au choix de l’Architecte,
suivant nuanciers du fabricant.
Compris tous accessoires.
Pose suivant instructions du fabricant.
Localisation :
− Châssis de la salle opérationnelle (châssis extérieur)
− Châssis des bureaux (châssis intérieurs et extérieurs)
− Châssis et cloison vitrée de la salle de réunion (châssis extérieur et cloison sur patio)
− Châssis et cloison vitrée de la cafétéria (châssis extérieur et cloison sur patio)
− Châssis des vestiaires (châssis sur interstice)
