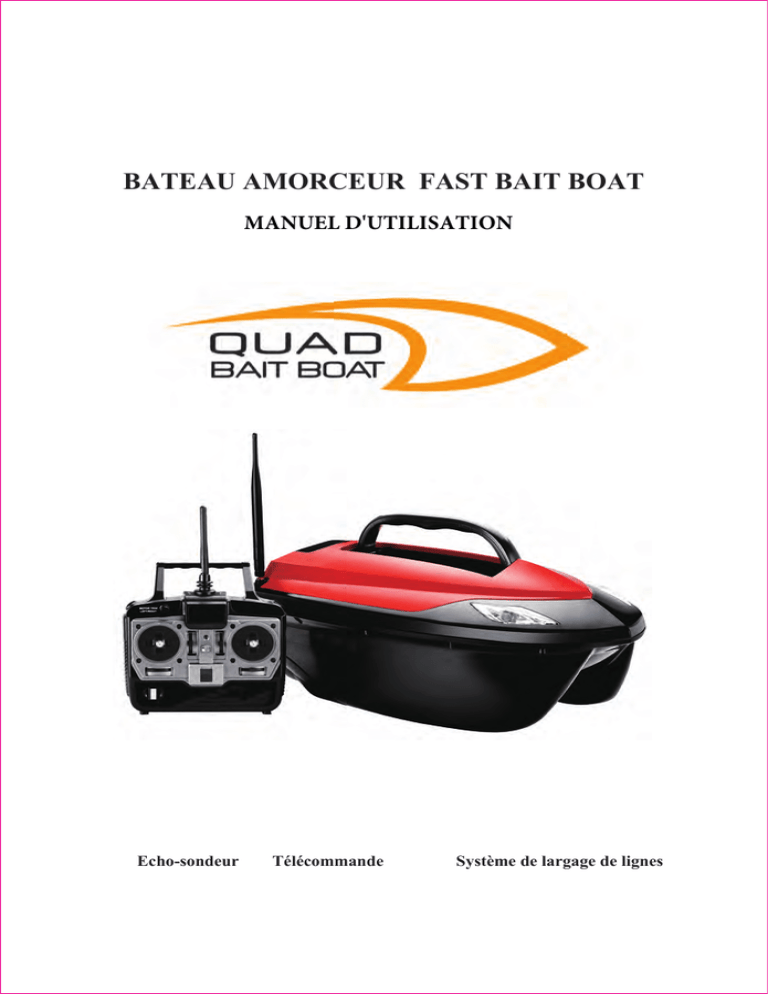

BATEAU AMORCEUR FAST BAIT BOAT

BATEAU AMORCEUR FAST BAIT BOAT
MANUEL D'UTILISATION
Echo-sondeur
Télécommande
Système de largage de lignes
Index
1. Préface ……………………………………………………………01
2.Contenu ……………………………………………………………02
3.Informations techniques ..…………………………………………02
4.Fonctionnement
………………………………………………03
5.Chargement des batteries …...……………………………………08
6.Entretien
...………………………………………………………09
7.Informations complémentaires ….…………………………………09
8.Garantie ...…………………………………………………………10
9.Accessoires complémentaires
……………………………………11
1. Préface
Cher client :
Nous vous remercions pour l'achat du bateau amorceur FAST BAIT BOAT.
Avant de l'utiliser, veuillez prendre quelques minutes pour lire ce manuel
d'utilisation. Cela vous sera vous permettra d'optimiser l'utilisation et la
connaissance de votre bateau amorceur avec des informations telles que les
spécificités techniques, le fonctionnement du bateau et son entretien.
Nous ne prendrons aucun coût ni responsabilité à notre charge, si le problème était
lié à une mauvaise utilisation du bateau amorceur.
Ce manuel d'utilisation concerne uniquement le modèle FAST BAIT BOAT
Le chapitre 7 est une information complémentaire sur laquelle nous attirons votre
attention
Veuillez contrôler le contenu de votre produit sur la base du chapitre 2 « Contenu »
S'il s'avère qu'il y ait des accessoires manquants à la liste figurant dans le chapitre
2 , veuillez contacter votre revendeur au plus tôt.
-1-
Nous nous réservons le droit, de faire évoluer et d'améliorer les spécificités
techniques du produit.
2. Contenu
Tous les bateaux amorceurs FAST BAIT BOAT sont livrés comme suit :
1. Fast Bait Boat 1Pc
2. Télécommande 4 canaux 2,4GHz 1Pc
3. Accumulateur 1,2V 1500 mAh Ni-MH pour la télécommande 8 Pcs
4. Chargeur mural 15V 1,2A pour le bateau amorceur 1 Pc
5. Chargeur mural 12V 0,5A pour la télécommande 1 Pc
6. Antenne plastique pour le bateau amorceur 1 Pc
7. Sac de transport pour le bateau amorceur 1Pc
8. Mousse de protection pour le bateau amorceur 1 set
9. Carton d'emballage extérieur 1 Pc
10. Manuel d'utilisation 1 Pc
Attention , les 2 batteries 6V 4,5 AH ne sont pas livrées avec le bateau. Elles
sont vendues séparément.
3. Informations techniques
1.Nom du produit : FAST BAIT BOAT
2.Dimensions du carton (LxlxH) : 585mmx365mmx265mm
3. Dimensions du bateau amorceur – hors antennes(LxlxH) : 470mmx310mmx250mm
4.Poids brut du produit : 7,3 Kgs
5.Poids net du bateau amorceur (incluant les batteries) : 5,6 kgs
6.Tenue du produit : 1 trappe d’ouverture , 1 système de largage des lignes
-2-
7. Poids maximal de chargement en amorce : 2 Kgs
8. Vitesse d'utilisation : de 50 à 80 mètres/minute en fonction des conditions
environnementales (météo, courant, herbiers , algues, vent…).
9. Système électrique : DC 12V
10. Émissions: ± 300 mètres en fonction des conditions environnementales
11. Télécommande : transmission 4 canaux, 2,4 Ghz
12. Propulsion : 2 moteurs indépendants
13. Batteries : Batteries à plombs 6V 4,5AH (vendues en option)
14. Temps de fonctionnement (à vitesse maximale) : ± 1heure avec les batteries
à plomb 6V 4,5AH
15. Voltage chargeur : AC 110 V-240V
4. Fonctionnement
1. Visser l'antenne plastique au bateau
2. Placer les accumulateurs dans leur compartiment à l'arrière de la télécommande
et refermer le clapet. Activer l'interrupteur de la télécommande sur « ON » après
avoir lu l'ensemble de instructions relatives au fonctionnement
3. Ouvrir la coque supérieure du bateau amorceur, et placer les batteries à
plomb (vendues en option) à l'intérieur dans l'emplacement prévu à cet effet.
Connecter les câbles à la batterie et refermer la coque supérieure du bateau.
Refermer la coque supérieure du bateau.
Il y a un connecteur complémentaire dans le compartiment droit du bateau
destiné à l'alimentation d'un sondeur (vendu en option).
-3-
I
A
B
C
D
E
F
G
H
J
K
L
M
A. Trim moteur : Ajuste la vitesse des deux moteurs de manière à maintenir la
propulsion en ligne droite. Veuillez maintenir cet indicateur au milieu pendant
l'utilisation du bateau amorceur.
B. Indicateur lumineux : Un voyant rouge est allumé lorsque le bateau fonctionne
normalement. Le voyant clignote lorsque les batteries du bateau ou de la
télécommande nécessitent un rechargement.
C. Manette gauche : contrôle les lumières, la trappe d’ouverte, le largage des lignes.
1. En haut actionne les accessoires complémentaires
2. En bas actionne les lumières. Les lumières vous fournissent une information
précise sur l'action du bateau. Toutefois éteindre les lumières vous permet
d’augmenter la durée d’utilisation des batteries.
3. A gauche : Largage des lignes
4. A droite : Ouverture de la trappe contenant l'amorce
D/E. Interrupteur de compensation : contrôle la sensibilité de la trappe d'ouverture
et du largage des lignes. Veuillez maintenir cet interrupteur au milieu pendant
l'utilisation du bateau amorceur.
F. Interrupteur de la télécommande
G. Indicateur lumineux. Il doit être vert lorsque vous allumez votre télécommande.
Il devient orange pendant la recherche de canaux puis repasse au vert une fois le
signal trouvé.
H. Bouton poussoir : permet la recherche de signal
-4-
I. Antenne télécommande, attention de ne pas abîmer cette antenne, une
torsion ou une casse affecterait la réception du signal.
J. Manette droite
↑ Marche avant
↓ Marche arrière ← vers la gauche → vers la droite
↖ virage avant gauche
↗virage avant droite ↙virage arrière gauche
↘virage arrière droite
K. Molette d'ajustement de la vitesse : En poussant cette molette vers le haut, vous
augmenterez la vitesse de votre bateau amorceur. En la poussant vers le bas, vous
réduirez la vitesse. Veuillez maintenir cette molette au milieu pendant l'utilisation
du bateau amorceur.
L. Point attache, permet de passer un lien et de conserver la télécommande autour
du cou pendant son utilisation.
M. Molette d’ajustement puissance moteur : Ajuste la vitesse des moteurs. En
poussant cette molette vers la gauche, vous augmenterez la puissance du moteur droit
et réduirez la puissance du moteur gauche. En poussant cette molette vers la droite
vous augmenterez la puissance du moteur gauche et réduirez la puissance du moteur
droit. Veuillez maintenir cette molette au milieu pendant l'utilisation du bateau
amorceur.
Un receveur est positionné à l’intérieur du bateau. Il est connecté à l'antenne du bateau
N
O
N: Indicateur lumineux
O:Bouton poussoir pour recherche de signal
-5-
J
A
K
B
L
C
D
E
M
F
O
P
Q
R
S
N
H
I
T
A/J Feux de position avant : Permet la localisation du bateau lorsqu'il est
éloigné.
Lorsque vous voyez les lumières blanches cela signifie que le bateau avance.
B. Coque supérieure. Ouvrez là lorsque vous voulez insérer les batteries.
C. Interrupteur ON/OFF du bateau. Presser ON pour allumer, OFF pour
éteindre
D. Prise de charge. Assurez-vous d'avoir éteint l'alimentation du bateau
lorsque vous souhaitez recharger les batteries
E. Pas de vis antenne pour le sondeur. Placez y l'antenne de l'echo-sondeur
si vous souhaitez connecter un echo-sondeur.
F/ O. Lumière de transmission signal : Lorsque les lumières sont bleues, cela
signifie que le bateau perçoit le signal provenant de la télécommande. Les
lumières clignotent lorsque le signal provenant de la télécommande est
instable ou troublé. Les lumières s'éteignent si la bateau ne perçoit aucun
signal de la télécommande.
-6-
H. Indicateur chargement batterie : de gauche à droite, il y a une lumière
verte et une lumière rouge.
Lorsque la batterie est totalement chargée les deux lumières s'allument. La
batterie nécessite d'être rechargée lorsque la lumière verte clignote. Vous
devez alors terminer votre manœuvre et mettre en charge la batterie. La
lumière rouge clignotera pour indiquer que la charge est terminée.
I/R Grille de protection : Évite l'entrée de mauvaises herbes ou d'autres
éléments dans le système de propulsion.
K : Poignée
L : Trémie pour appâts : Permet de stocker les appâts ou de positionner les
lignes pour les déposer à l'endroit souhaité à l'aide la la télécommande. La
capacité maximale de chargement d'appâts est de 2 Kgs. Les appâts peuvent
être fabriqués à base de maïs, de blé, ou de mélanges etc.
M. Antenne bateau : Permet la réception du signal de la télécommande.
Avant l'utilisation du bateau vérifier que l'antenne est correctement fixée.
N. Prise de charge pour les accessoires optionnels.
P. Lumière de fonctionnement trappe : Indique la position de la trappe.
Une lumière blanche clignote lorsque la trappe est ouverte.
Q. Lumière de fonctionnement du largage des lignes : Indique la position du
largage des lignes. Une lumière bleue clignote lorsque la ligne est larguée.
S. Système de largage de ligne : Permet de larguer une ligne en accrochant
votre hameçon sur l'attache prévue à cet effet.
T. Protection interrupteur ON/ OFF : protège l'interrupteur des projections
d'eau.
-7-
Chapitre concernant le chargeur.
N. Lumière de fonction. Flash blanc rapide lorsque la ligne est larguée
O. Lumière de fonction. Flash bleu rapide lorsque a trappe s'ouvre
5. Chargement des batteries
1. Chargement des batteries avec une prise murale
Les accumulateurs nécessitent une charge lorsque la télécommande émet un
signal sonore. Placer les batteries 8AA dans le compartiment prévu à cet effet
et refermez le clapet. Assurez-vous que la télécommande est éteinte. Placer le
chargeur à dans la prise murale et l’extrémité dans la prise de chargement
télécommande. Une lumière rouge doit s'allumer. Si cette lumière est verte,
cela signifie que la batterie est déjà chargée. Il s'agit d'un chargeur
12V500mA.
Voir détail de connexion de la télécommande au chargeur ci dessous
1. Chargement du bateau avec une prise murale
Le bateau doit être impérativement éteint lorsque vous débutez la charge.
Interrupteur sur OFF. Une lumière rouge doit s'allumer. Si cette lumière est
verte, cela signifie que le bateau est déjà chargé. Il s'agit d'un chargeur
15V1200mA.
!!! ATTENTION：
Les batteries à plombs dégagent du gaz lors de la charge. La pression à
l’intérieur du bateau augmentant cela peut provoquer une explosion.
Il est donc impérative de garder le bateau ouvert, lorsque vous chargez le
bateau. Voir détail de connexion du bateau au chargeur ci dessous
-8-
6. Entretien
1. Nettoyer la bateau à l'aide d'un chiffon humide après utilisation. Cela
permet de protéger la surface du bateau et de prolonger sa durée de vie.
2. Si le bateau ne doit pas être utilisé pendant quelques mois il faudra
recharger les batteries tous les 3 mois afin de les conserver en pleine charge
et ainsi de prolonger leur durée de vie.
3. Si le bateau ne doit pas être utilisé pendant une longue période, il faudra
retirer les batteries du bateau et de la télécommande et les stocker à part.
7. Informations complémentaires
1. Lire attentivement les instructions avant utilisation. Éviter de perdre de
vue le bateau lorsque vous l'utilisez.
2. Toujours allumer la télécommande puis ensuite le bateau lors de la mise
en marche. Lors de l'arrêt, éteindre en premier l'interrupteur bateau
puis celui de la télécommande.
3. Si le bateau perd le signal de la télécommande, celui ci tournera en rond
jusqu'à qu'il retrouve le signal.
-9-
4. Il est recommandé de recharger les batteries si la période de stockage
excède 3 mois.
5. Respecter la capacité de chargement du bateau
6. Stopper l'utilisation du bateau en période d'orage
7. Le corps du bateau est moulé dans du plastique haut de gamme.
Toutefois il ne peut résister à un impact ou source de chaleur importante.
8. Le bateau est protégé par un certain nombre de brevets. Il détient les
certificats ROHS et CE. Il fait l'objet d'un dépôt de marque. Quiconque ne
respectant pas la loi, sera soumis à des poursuites judiciaires.
9. Si le signal est perdu suivre la procédure suivante :
a- Ouvrir la coque supérieure et vérifier le receveur dans la partie droite
du bateau. Appuyer sur la bouton du receveur pendant 3 à 5 secondes.
La lumière du receveur doit devenir orange et clignoter doucement.
b- Appuyer sur le bouton de la télécommande et allumer la télécommande
simultanément. La lumière de la télécommande doit devenir orange
et clignoter doucement.
c- Lorsque la lumière de la télécommande passe au vert, cela signifie que
le signal entre la télécommande et le bateau est établit.
d- Refermer la coque supérieure, votre bateau amorceur est prêt
à fonctionner
8. Garantie
La période garantie pour le bateau et accessoires complémentaires est de 1 an,
date achat.
1- La garantie de couvre pas les dommages subis lors d'une utilisation
inappropriée.
2- La garantie pour les batteries à plombs (vendues en option) est de 3
mois, date d'achat
- 10 -
3- La garantie s'arrête dès lors que le bateau a subi des modifications ou
réparations réalisées par une personne non autorisée. Veuillez contacter
votre revendeur pour tout support technique.
9. Accessoires complémentaires
1. Echo-sondeur sans fil
Peut être utilisé avec le bateau pour une meilleur détection des poissons
2. Chargeur voiture multifonction
Permet de recharger les batteries et echo-sondeur.
Remarque : les accessoires complémentaires ne sont pas fournis avec le bateau.
Veuillez contacter votre revendeur pour tout complément d'information.
- 11 -
