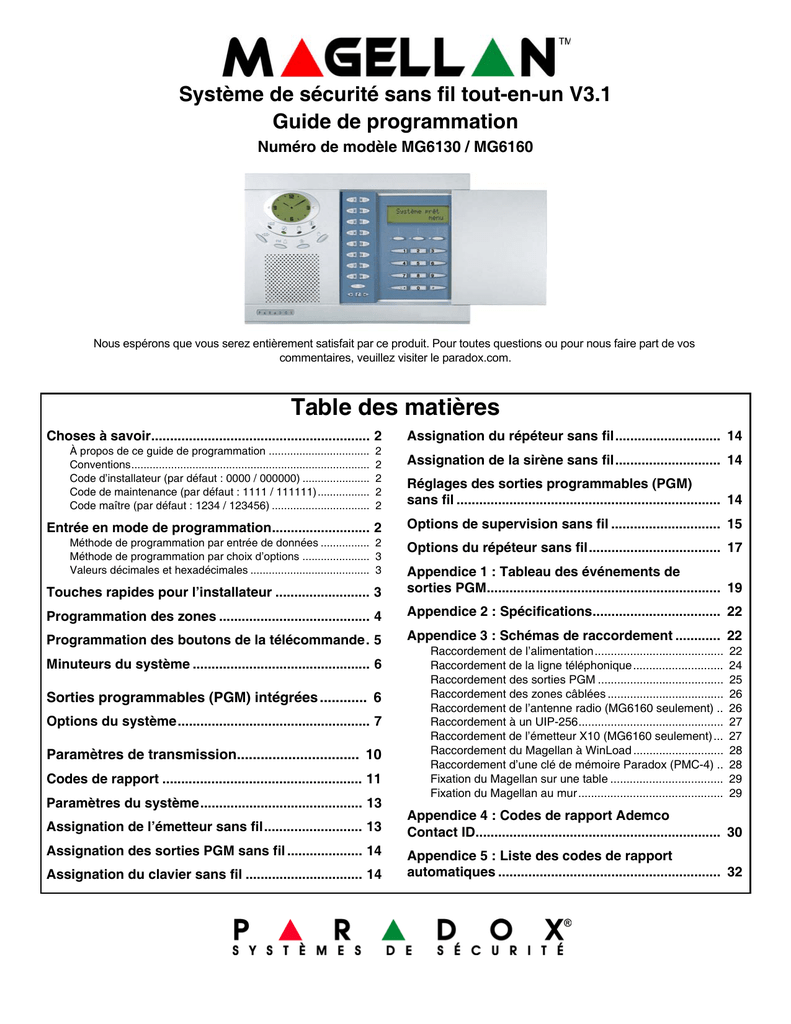

Système de sécurité sans fil tout-en-un V3.1
Guide de programmation
Numéro de modèle MG6130 / MG6160
Nous espérons que vous serez entièrement satisfait par ce produit. Pour toutes questions ou pour nous faire part de vos
commentaires, veuillez visiter le paradox.com.
Table des matières
Choses à savoir.......................................................... 2
À propos de ce guide de programmation .................................
Conventions..............................................................................
Code d’installateur (par défaut : 0000 / 000000) ......................
Code de maintenance (par défaut : 1111 / 111111).................
Code maître (par défaut : 1234 / 123456) ................................
2
2
2
2
2
Assignation du répéteur sans fil............................ 14
Assignation de la sirène sans fil............................ 14
Réglages des sorties programmables (PGM)
sans fil ...................................................................... 14
Entrée en mode de programmation.......................... 2
Options de supervision sans fil ............................. 15
Méthode de programmation par entrée de données ................ 2
Méthode de programmation par choix d’options ...................... 3
Valeurs décimales et hexadécimales ....................................... 3
Options du répéteur sans fil................................... 17
Touches rapides pour l’installateur ......................... 3
Appendice 1 : Tableau des événements de
sorties PGM.............................................................. 19
Programmation des zones ........................................ 4
Appendice 2 : Spécifications.................................. 22
Programmation des boutons de la télécommande. 5
Appendice 3 : Schémas de raccordement ............ 22
Minuteurs du système ............................................... 6
Sorties programmables (PGM) intégrées ............ 6
Options du système................................................... 7
Paramètres de transmission............................... 10
Codes de rapport ..................................................... 11
Paramètres du système........................................... 13
Assignation de l’émetteur sans fil.......................... 13
Assignation des sorties PGM sans fil .................... 14
Assignation du clavier sans fil ............................... 14
Raccordement de l’alimentation........................................
Raccordement de la ligne téléphonique............................
Raccordement des sorties PGM .......................................
Raccordement des zones câblées ....................................
Raccordement de l’antenne radio (MG6160 seulement) ..
Raccordement à un UIP-256.............................................
Raccordement de l’émetteur X10 (MG6160 seulement) ...
Raccordement du Magellan à WinLoad ............................
Raccordement d’une clé de mémoire Paradox (PMC-4) ..
Fixation du Magellan sur une table ...................................
Fixation du Magellan au mur.............................................
22
24
25
26
26
27
27
28
28
29
29
Appendice 4 : Codes de rapport Ademco
Contact ID................................................................. 30
Appendice 5 : Liste des codes de rapport
automatiques ........................................................... 32
