6 > MENU: Filtre

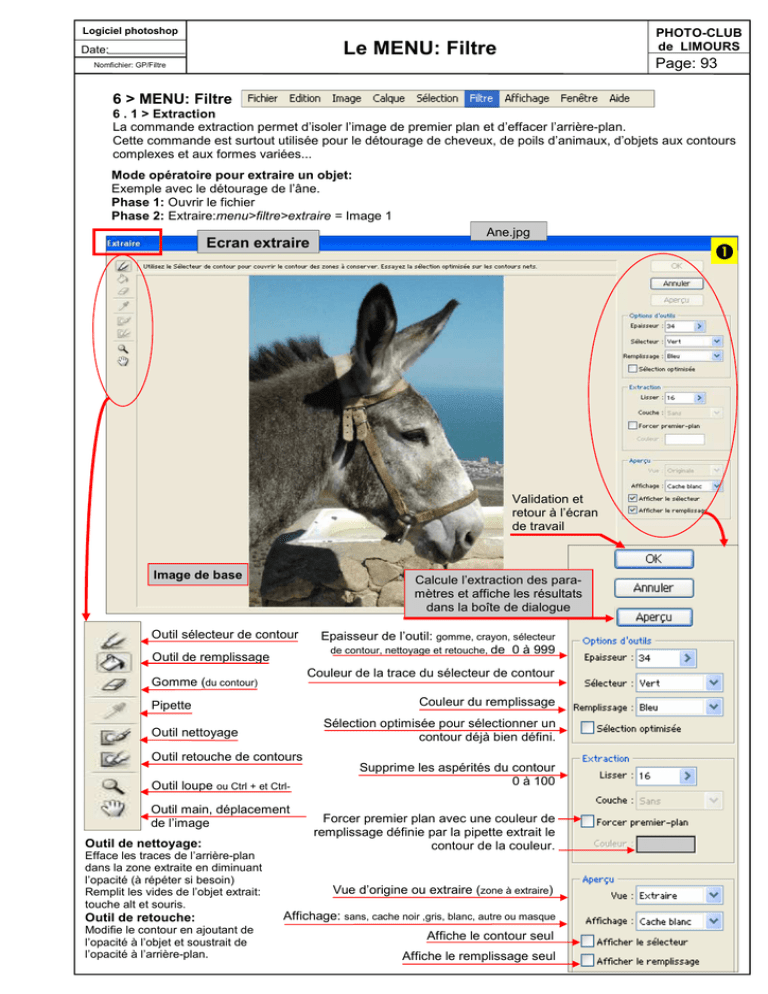

6 . 1 > Extraction
La commande extraction permet d’isoler l’image de premier plan et d’effacer l’arrière-plan.
Cette commande est surtout utilisée pour le détourage de cheveux, de poils d’animaux, d’objets aux contours
complexes et aux formes variées...
Mode opératoire pour extraire un objet:
Exemple avec le détourage de l’âne.
Phase 1: Ouvrir le fichier
Phase 2: Extraire:menu>filtre>extraire = Image 1
Ecran extraire
Validation et
retour à l’écran
de travail
Image de base
Calcule l’extraction des paramètres et affiche les résultats
dans la boîte de dialogue
Outil sélecteur de contour
Outil de remplissage
Epaisseur de l’outil: gomme, crayon, sélecteur
de contour, nettoyage et retouche, de 0 à 999
Couleur de la trace du sélecteur de contour
Gomme (du contour)
Couleur du remplissage
Pipette
Sélection optimisée pour sélectionner un
contour déjà bien défini.
Outil nettoyage
Outil retouche de contours
Outil loupe ou Ctrl + et CtrlOutil main, déplacement
de l’image
Outil de nettoyage:
Efface les traces de l’arrière-plan
dans la zone extraite en diminuant
l’opacité (à répéter si besoin)
Remplit les vides de l’objet extrait:
touche alt et souris.
Outil de retouche:
Modifie le contour en ajoutant de
l’opacité à l’objet et soustrait de
l’opacité à l’arrière-plan.
Supprime les aspérités du contour
0 à 100
Forcer premier plan avec une couleur de
remplissage définie par la pipette extrait le
contour de la couleur.
Vue d’origine ou extraire (zone à extraire)
Affichage: sans, cache noir ,gris, blanc, autre ou masque
Affiche le contour seul
Affiche le remplissage seul
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 94
Nomfichier: GP/Filtre
Extraction (suite)
Phase 3: Choisir les valeurs pour les options d’outils: largeur, couleurs du contour et du remplissage et la
valeur d’extraction.
Phase 4: Tracer le contour avec la souris: ClicG sur le sélecteur de contour>réaliser le contour en plusieurs
fois s’il le faut et en utilisant au besoin le zoom, la gomme et la main pour les déplacements. = Image 2.
Phase 5: Remplir le contour: Outil de remplissage et clicG souris sur la zone à remplir = Image 3.
Phase 6: Extraire>clicG sur aperçu (attendre quelques secondes!!)>rectifier avec les outils de retouche et
de nettoyage>valider.
Image 4: Résultat attendu: retour à l’écran de travail.
Aneextrait.psd
6 . 2 > Fluidité
La commande fluidité permet de retoucher ou de créer des effets spéciaux en modifiant la géométrie d’une
image ou d’une partie d’image.
Validation de cet
Ecran fluidité
écran et retour à
l’écran de travail
Zone cyan = zone figée ne
pouvant subir de déformations
Enregistre après déformations et charge le filet déformé
Les outils de déformation,
de blocage et de
déplacement.
Epaisseur des différents outils
Outil turbulence
Les différents modes
de reconstruction rétablissent l’image de
manière progressive.
L’image de base
Zoom de
l’image
Zone de travail comprenant l’image et le filet
(quadrillage pour visualiser les déformations).
Boîte de
dialogue
Logiciel photoshop
Le MENU: Filtre
Date:
Nomfichier: GP/Filtre
PHOTO-CLUB
de LIMOURS
Page: 95
Fluidité (suite)
Les outils de déformation
Contraction
Tourbillon + et -
Turbulence
Déformation
Ecran fluidité Photoshop
Ecran zone de travail Photoshop
Logiciel photoshop
Le MENU: Filtre
Date:
Nomfichier: GP/Filtre
PHOTO-CLUB
de LIMOURS
Page: 96
Les outils de déformation (suite)
Ecran zone de travail Photoshop
Glissement
Miroir
Dilatation
Ecran fluidité Photoshop
Outil reconstruction: cet outil
rétablit l’image initiale.
Mode opératoire pour déformer une image avec la
commande fluidité.
Exemple avec la rose.
Outil blocage: permet de figer les
zones donc de protéger les parties de l’image à conserver.
Phase 1: Ouvrir l’image et la dupliquer.
Phase 2: Mettre en œuvre la commande fluidité>menu>
filtre>fluidité = écran fluidité.
Phase 3: Régler les paramètres: Options d’outils et options
d’affichage.
Phase 4: Protéger les zones non modifiables: Outil blocage>
peindre les surfaces à protégées.
Phase 5: Réaliser la ou les déformations>Choisir un outil>
ClicG point de départ et glisser la souris>remédier , modifier,
répéter s’il le faut.
Phase 6: Valider = OK, retour à l’écran de travail avec l’image
déformée.
Outil libération permet de
débloquer les zones figées.
Outil loupe pour agrandir ou
réduire (avec alt).
Outil main pour déplacer l’image.
Logiciel photoshop
Date:
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Page: 97
Nomfichier: GP/Filtre
6 . 3 > Placage de motif:
L’outil placage de motifs permet de créer un ou des motifs engendrés automatiquement et donnant un résultat
aléatoire, à partir d’une sélection d’image.
Le motif est constitué de carreaux juxtaposés ou décalés à dimensions variables.
Arbre givré.psd
Mode opératoire pour créer un motif
avec l’outil placage de motif:
Exemple avec l’arbre givré.
Phase 1: Ouvrir l’image = arbre givré.
Phase 2: Ouvrir l’outil placage de motifs:menu>filtre>placage de motifs =
image 1.
Phase 3: Tracer la surface de l’échantillon (l’origine du motif):clicG et glisser.
Phase 4: Entrer les valeurs de réglage:
largeur, hauteur, décalage, lissage, détails d’échantillon, contour des carreaux
et la couleur du contour.
Phase 5: Réaliser le motif: Générer =
Image 2.
Phase 6: Retour à l’écran de travail>
OK: le motif remplit la totalité de la nouvelle
L’option lissage fait ressortir les contours d’un
carreau.
image créée.
L’option détails d’échantillon modifie la position
des détails tronqués du
carreau.
Possibilité de créer plusieurs motifs
Après validation et
retour à l’écran de
travail, le motif créé
peut servir de fond à
une image et peut se
modifier avec les outils de Photoshop...
Gestion des différents motifs
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 98
Nomfichier: GP/Filtre
A—Les filtres
Les filtres permettent de modifier l’image en créant des effets visuels variés tels que: éclairages, effets artistiques, rendus, renforcements, textures, etc…
Photoshop possède de nombreux filtres classés par catégories, tous très spécifiques et avec de multiples variantes, d’où le nombre considérable de possibilités.
B—Utilisation des filtres.
Un filtre s’applique à un calque ou à une sélection. Les trois points après le nom du filtre dans le menu signifie
que l’on doit, par la suite, remplir une boîte de dialogue. Pour afficher un aperçu à partir d’un curseur: clicG
pour modifier la position du curseur et alt.
Pour estomper l‘effet d’un filtre: menu>édition>atténuer.
C—Mode opératoire pour appliquer un filtre (flou radial) à un fond:
Phase 1: Ouvrir l’image et la dupliquer = Image 1.
Phase 2: Sélectionner le visage:
outils>lasso>contour progressif =
100>clicG, glisser et fermer le
contour = Image 2.
Phase 3: Dupliquer la sélection:
menu>calque>nouveau>calque par
copier = Image 3 et 4.
Phase 4: Appliquer le filtre:
sélectionner le calque AR plan
copie>menu>filtre>atténuation>flou
radial>boîte de dialogue = Image
5>entrer les valeurs de réglage>
valider = Image 6.
Phase 5: Rendre actif le calque
visage:clicG sur l’œil>Image 7.
Image 8: Résultat attendu.
Il reste possible de modifier l’opacité du
calque flou radial avec le curseur de la palette calques.
Logiciel photoshop
Le MENU: Filtre
Date:
Nomfichier: GP/Filtre
PHOTO-CLUB
de LIMOURS
Page: 99
6 . 4 > Filtres artistiques:
Les filtres artistiques sont utilisés pour créer des effets de peinture et des effets visuels dans des études artistiques.
Les variantes et des exemples:
Chaque variante possède des réglages différents:
Aquarelle, Barbouillage, Contour
postérisé, Couteau à palette, Crayon
de couleur, Découpage, Emballage
plastique, Eponge, Etalement, Fresque, Grain photo, Néon, Pastels,
Pinceau à sec, Sous-couche.
Mode opératoire pour appliquer
un filtre artistique à une image:
Exemple: Flou artistique appliqué au
paysage de bord de mer
Phase 1: Ouvrir l’image et la dupliquer = Image 1.
Phase 2: Sélectionner l’image ou la
partie d’image à modifier = Image 1.
Phase 3: Appliquer le filtre: menu>
filtre>artistiques>boîte de dialogue>
entrer les valeurs de réglage>valider.
Image 2: Résultat attendu
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 100
Nomfichier: GP/Filtre
6 . 5 > Filtres atténuation:
Les filtres atténuation modifient les transitions de couleurs en lissant les pixels autour des contours nets et
des zones contrastées.
Flou directionnel: Ce flou est réglable en direction et en intensité. Il est surtout utilisé pour simuler des
effets de vitesse et de déplacement.
Boîte de dialogue flou directionnel
Mode opératoire pour créer un flou directionnel:
Exemple avec le skieur.
Phase 1: Ouvrir l’image et la dupliquer = Image 1.
Phase 2: Créer une sélection: menu>lasso>tracer la sélection, ici accentuée en rouge = Image 2.
Phase 3: Réaliser le flou directionnel: menu>filtre>atténuation>flou directionnel>
Phase 4: Boîte de dialogue: modifier l’angle>clicG sur le rayon du cercle, faire pivoter ou entrée des valeurs au clavier et la distance
(longueur du flou).
Image 3: Résultat attendu.
Flou gaussien: Le flou gaussien génère un flou réglable à partir du rayon
des pixels et du calcul des moyennes
pondérées (Courbe de Gauss). Il est
surtout utilisé pour simuler la profondeur de champ ou pour adoucir des
sélections; par exemple encadrements, bords,etc...
Mode opératoire pour appliquer un
flou gaussien:
Exemple avec Marie et Gustave.
Phase 1: Ouvrir le fichier et le dupliquer = Image 4
Phase 2: Appliquer un flou gaussien
sur la copie: menu>filtre>atténuation>
flou gaussien>modifier les valeurs s’il le
faut>
Phase 3: Créer une sélection ovale:
outils>sélection>tracer l’ovale
Phase 4: Effacer le flou à l’intérieur
de la sélection: menu>gomme ou supp
Image 5: Résultat attendu.
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 101
Nomfichier: GP/Filtre
Flou gaussien (suite)
Boîte de dialogue avec le
réglage du rayon et l’aperçu sur la vignette et
sur l’image.
Palette calque: le flou est
appliqué sur la copie
Flou optimisé:
Ce filtre atténue une image avec précision et permet de supprimer le bruit et les défauts de moiré. Lorsque le
contour est bien marqué , l’option contour seul génère des contours en noir et blanc.
Boîte de dialogue:
Réglages
Aperçu
Exemple 1
Mode opératoire pour appliquer un flou optimisé:
Exemple avec la petite maison.
Phase 1: Ouvrir le fichier et le dupliquer = Image 1.
Phase 2: Sélectionner la petite maison: outils>
lasso>lasso.
Phase 3: Ajuster la sélection par addition ou soustraction du lasso.
Phase 4: Inverser la sélection: menu>sélection>
intervertir.
Phase 5: Appliquer le flou optimisé: menu>filtre>
atténuation>flou optimisé>
Phase 6: Boîte de dialogue:entrer les variables>
valider
Image 2: Résultat attendu.
Mode opératoire pour appliquer un flou optimisé à un image comportant du grain:
Exemple avec le paysage et le buron.
Phase 1: Ouvrir l’image comportant du grain et la dupliquer = Image 3.
Phase 2: Appliquer le flou optimisé: menu>filtre>atténuation>flou optimisé.
Phase 3: Boîte de dialogue: Régler les paramètres: rayon, seuil, qualité et mode.
Image 4: Résultat attendu.
Exemple 2
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 102
Nomfichier: GP/Filtre
Flou radial:
Ce filtre simule:
Soit un effet de flou concentré sur des lignes circulaires concentriques (cercle): flou radial par rotation.
Soit un effet de flou concentré sur des lignes radiales (rayon): flou radial par zoom.
Déplacement du
centre =
clicG et
glisser
Mode opératoire pour créer un
flou radial par rotation ou par
zoom:
Exemple avec le derviche tourneur.
Phase 1: Ouvrir le fichier et le dupliquer = Image 1.
Phase 2: Sélectionner le contour
du derviche tourneur: outils>lasso>
lasso et retoucher s’il le faut.
Phase 3: Intervertir la sélection:
menu>sélection>intervertir =
Image 2.
Phase 4: Effectuer le flou radial:menu>filtre>atténuation>filtre
radial:
Images 3 et 4: flou radial par
rotation avec 2 réglages différents.
Images 4 et 5: flou radial par zoom
avec 2 réglages différents.
Un clicG et glisser sur le centre de la
boîte de dialogue permet de déplacer le
centre du flou.
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 103
Nomfichier: GP/Filtre
Bruit: Le bruit numérique est caractérisé par
des perturbations parasites représentées par
des pixels de couleurs ou N&B incluses dans
une image. (assimilabe au grain en argentique).
Les filtres bruit permettent d’ajouter du bruit
( ajout de bruit) ou de supprimer du bruit (antipoussière, flou intérieur, médiane = conserve les
contours).
Oiseau de proie.jpg
Le filtre ajout de bruit permet de
donner un aspect plus réaliste à des
zones perturbées.
Boîte de dialogue ajout de
bruit
Mode opératoire pour ajouter du
bruit:
Exemple sur l’oiseau de proie.
Phase 1: Ouvrir l’image et la dupliquer = Image 1.
Phase 2: Sélectionner la zone à modifier:outils>lasso>lasso = Image 2.
Phase 3: Ajouter du bruit:menu>
filtre>bruit>ajout de bruit.
Phase 4: Boîte de dialogue:régler les
paramètres>valider.
Image 3: Résultat attendu: le bruit
supprime la brillance de la zone.
Facteur: Quantité et
contraste des pixels
Uniforme ou Gaussienne:
distribution des valeurs
chromatiques, par exemple
répartition gaussienne.
Monochromatique modifie les tons gris de l’image.
Le filtre anti-poussière atténue ou efface les zones « dissemblables » de l’image comme la poussière.
Mode opératoire pour appliquer un filtre anti-poussière:
Exemple avec le village de Burano.
Boîte de dialogue avec réglages du rayon des pixels et du seuil
Phase 1: Ouvrir l’image et
(écart entre les valeurs chromatiques des pixels).
la dupliquer = Image 4.
Phase 2: Sélectionner la
zone à modifier: outils>
lasso>lasso>remédier s’il le
faut = Image 5.
Phase 3: Appliquer le filtre
anti-poussière: menu>
filtre>bruit>anti-poussière>
Phase 4: Boîte de dialogue: entrer les paramètres>valider.
Image 7: Résultat attendu:
les tâches sont supprimées
Détail A
A
Logiciel photoshop
Le MENU: Filtre
Date:
Nomfichier: GP/Filtre
PHOTO-CLUB
de LIMOURS
Page: 104
Le filtre flou intérieur détecte les contours d’un calque modifié par des changements de couleurs et rend flou la
zone sélectionnée à l’exception des contours.
Le filtre médiane réduit le bruit en fusionnant les pixels d’une sélection et conserve le contour.
6 . 7 > Filtres contours
Les filtres contours génèrent des aspects « œuvre d’art » en utilisant des effets de formes et de contours différents type grain, bruit...
Mode opératoire pour appliquer un filtre contour:
Exemple avec le paysage du bord de mer
Phase 1: Ouvrir le fichier et le dupliquer = Image 1.
Phase 2: Appliquer le filtre: menu>
contours>variantes en fonction des
images suivantes>valider.
Images de 1 à 8: Résultats attendus.
Benalmadena(9)
3
1
2
4
5
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 105
Nomfichier: GP/Filtre
7
8
6
6 . 8 > Filtre: Déformation: Ces filtres déforment l’image géométriquement.
6 . 8 . 1 > Cisaillement: Déforme une image suivant une courbe ou une droite.
Mode opératoire pour réaliser un
cisaillement:
Exemple avec les colonnes d’Ephèse,
redressement d’une colonne
Phase 1: Ouvrir l’image et la dupliquer
= Image 1
Phase 2: Sélectionner (largement) la
colonne à redresser: lasso = Image 2.
Phase 3: Réaliser le cisaillement:
menu>filtre>déformation>
cisaillement>boîte de dialogue>clicG
pour modifier l’inclinaison de la droite
verticale>valider.
Image 3: Résultat attendu.
ClicG et
glisser
Boîte de dialogue
avec son aperçu
Possibilité de créer plusieurs points par clicG
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 106
Nomfichier: GP/Filtre
Déformation par cisaillement (autre exemple)
Adaptation de la
courbe avec la souris:
1 clicG = 1 point
et ensuite glisser.
Image de base
Image déformée
6 . 8 . 2 > Contraction: Déforme une sélection vers le centre de l’image ( de 0 à –100) ou vers l’extérieur ( 0 à +100)
Mode opératoire pour contracter une image: Exemple à partir de l’image 1
Phase 1: Ouvrir l’image et la dupliquer = Image 1.
Phase 2: Réaliser la contraction:menu>filtre>contraction>régler la valeur de 0 à + 100 ou 0 à –100.
Image 3: Contraction vers l’extérieur et Image 4: Contraction vers l’intérieur.
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 107
Nomfichier: GP/Filtre
6 . 8 . 3 > Coordonnées polaires:
Convertit les coordonnées rectangulaires en coordonnées polaires et inversement.
y
y
Coordonnées rectangulaires du
A
A
point A:
A ={x, y}
α
X
O
A ={module OA, angle α}
X
O
Coordonnées polaires du point A:
Mode opératoire pour transformer une image en « coordonnées polaires ».
Exemple avec le bouquet de fleur.
Phase 1: Ouvrir l’image et la dupliquer = Image 1
Phase 2: Réaliser la transformation:menu>filtre>déformation>coordonnées polaires>rectangulaires en polaires ou
polaires en rectangulaires>valider
Image 2 et 3: Résultats attendus.
6 . 8 . 4 > Dispersion
Le filtre dispersion déforme une sélection en prenant pour référence une image de base en PSD.
6 . 8 . 5 > Lueur diffuse
Le filtre lueur diffuse ajoute du bruit transparent à une image.
Mode opératoire pour transformer une image avec le filtre lueur diffuse:
Exemple avec le soleil vénitien.
Phase 1: Ouvrir le fichier et le dupliquer = Image 4
Phase 2: Appliquer le filtre: menu>filtre>déformation>lueur diffuse>modifier
les paramètres de la boîte de dialogue>valider
Image 5: Résultat attendu
Soleil vénitien.jpg
Logiciel photoshop
Le MENU: Filtre
Date:
Nomfichier: GP/Filtre
PHOTO-CLUB
de LIMOURS
Page: 108
6 . 8 . 6 > Océan
Le filtre océan ajoute des ondulations à une image.
Exemple avec le paysage vénitien
Mode opératoire pour appliquer le filtre océan.
Phase 1: Ouvrir le fichier et le dupliquer = Image 1
Phase 2: Appliquer le filtre sur la zone sélectionnée: menu>filtre>
déformation>océan>modifier les paramètres de la boîte de dialogue>valider.
Image 2: Résultat attendu
6 . 8 . 7 > Onde
Ajoute des ondulations à l’image. Exemple avec la photo du carnaval de Venise.
Mode opératoire pour appliquer le filtre onde:
Phase 1: Ouvrir le fichier et le
dupliquer = Image 3
Phase 2: Appliquer le filtre:
menu>filtre>déformation>
onde>modifier les paramètres
de la boîte de dialogue>valider
Image 4: Résultat attendu.
Boîte de dialogue:
Générateurs: nombre d’ondes
Longueur d’onde: Distance maxi et
mini entre 2 ondes.
Amplitude: Hauteur de l’onde.
La phase initiale aléatoire génère des valeurs aléatoires.
Logiciel photoshop
Date:
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Page: 109
Nomfichier: GP/Filtre
6 . 8 . 8 > Ondulation
Crée un motif ondulé sur une image.
6 . 8 . 9 > Sphérisation
Déforme une sélection de l’image en prenant comme référence une
forme sphérique.
Exemple avec l’horloger de
Bratislava.
Mode opératoire pour
appliquer le filtre
« sphérisation »
Phase 1: Ouvrir le fichier
et le dupliquer = Image 1
Phase 2: Appliquer le
filtre sur l’image: menu>
filtre>déformation>
sphérisation>modifier le
% de « sphérisation » et
la géométrie: normale,
horizontale ou verticale>valider.
Image 2: Résultat attendu
6 . 8 .10 > Tourbillon
Le filtre tourbillon fait tourner une sélection avec une forme de spirale.
Mode opératoire pour appliquer le filtre tourbillon:
Phase 1: Ouvrir le fichier et le dupliquer = Image 3
Coucher soleil.jpg
Phase 2:
Appliquer le filtre
sur l’image:
menu>filtre>
déformation>
tourbillon>
modifier l’angle>
valider.
Image 4: Résultat
attendu
- 999 à 0
Angle de –100°
Sens négatif
0 à 999
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 110
Nomfichier: GP/Filtre
16 . 8 . 11 > Verre
Simule une image vue à travers du verre.
FenêtreBuda.psd
Mode opératoire pour appliquer le filtre verre
Phase 1: Ouvrir le fichier et le dupliquer = Image 1
Phase 2: Appliquer le filtre sur l’image: menu>filtre>déformation>verre>
régler les paramètres de la boîte de dialogue>valider.
Image 2: Résultat attendu.
La « fenêtre » avec les vitres est ajoutée au-dessus du calque image 2 après
application du filtre «verre».
6 . 8 . 12 > Zigzag
Le filtre zigzag crée une distorsion radiale.
Mode opératoire pour appliquer le filtre zigzag:
Phase 1: Ouvrir le fichier et le dupliquer = Image 3
Phase 2: Appliquer le filtre sur l’image:menu>filtre>déformation>zigzag>
régler les paramètres de la boîte de dialogue>valider.
Image 4: Résultat attendu.
Amplitude: Valeur de la distorsion
Inflexions: Nombre de changements de direction
Déformation et lissage: valeurs des
motifs de la texture
Texture: carrés, toile, dépoli, texture
lisse, charger une texture
Logiciel photoshop
Date:
Le MENU: Filtre
Nomfichier: GP/Filtre
6 . 9 > Filtre esquisse
Le filtre esquisse ajoute une texture basée sur les
couleurs de premier et d’arrière-plan.
Cette texture est modifiable avec les outils tels niveaux, luminosité, contraste…
Les boîtes de dialogues spécifiques à chaque filtre
comportent des variables conformes à la texture du
filtre. Le nombre important de variables implique un
nombre très élevé de solutions, il est nécessaire de
faire des essais pour affiner le résultat à obtenir.
Mode opératoire pour appliquer le filtre « esquisse ».
Phase 1: Ouvrir l’image et la dupliquer = Image de base
Phase 2: Appliquer le filtre:menu>filtre>esquisse>choix
d’un filtre.
Phase 3: Boîte de dialogue>définir les variables>valider
Image 1 à 14: Résultats à obtenir.
Image de base
Pour les 14 filtres: premier plan = bleu (R=56, V=89, B=157) et arrière plan = blanc.
1—Bas-relief
2—Chrome
3—Contour déchiré
4—Craie/fusain
5—Crayon Conté
6—Fusain
PHOTO-CLUB
de LIMOURS
Page: 111
Logiciel photoshop
Date:
Le MENU: Filtre
Nomfichier: GP/Filtre
7—Papier gaufré
8—Papier humide
9—Photocopie
10—Plâtre
11—Plume
calligraphique
12—Réticulation
13—Tampon
À partir d’une image
en niveaux de gris
14—Trame de
demi-teintes
PHOTO-CLUB
de LIMOURS
Page: 112
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 113
Nomfichier: GP/Filtre
6 . 10 > Esthétiques
Les filtres esthétiques dispersent les pixels et
renforcent les contrastes de l’image.
Mode opératoire pour appliquer le filtre
«esthétiques».
Phase 1: Ouvrir l’image et la dupliquer = Image
de base
Phase 2: Appliquer le filtre:menu>filtre>
esthétiques>choix d’un filtre.
Phase 3: Boîte de dialogue:définir les variables>
valider
Image 1 à 9: Résultats à obtenir.
Image de base
1—Carrelage
2—Contour lumineux
4—Diffusion
5—Estampage
3—Courbes de niveaux
8—Soufflerie
Anisotrope = Propriétés différentes en
fonction de la direction
6—Extrusion
7—Solarisation
9—Tracé des contours
Logiciel photoshop
Date:
Le MENU: Filtre
Nomfichier: GP/Filtre
6 . 11 > Pixellisation
Les filtres « pixellisation » rassemblent des pixels de mêmes valeurs chromatiques.
Mode opératoire pour appliquer le filtre «Pixellisation».
Phase 1: Ouvrir l’image et la dupliquer = Image de base
Phase 2: Appliquer le filtre: menu>filtre>esthétiques>choix d’un filtre.
Phase 3: Boîte de dialogue:définir les variables>valider
Image 1 à 7: Résultats à obtenir.
Image de base
1—Cristallisation
2—Demi-teintes couleur
3—Facettes
4—Fragmentation
5—Mezzo-tinto (demi-teinte)
6—Mosaïque
7—Pointillisme
PHOTO-CLUB
de LIMOURS
Page: 114
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 115
Nomfichier: GP/Filtre
6 . 12 > Rendu
Les filtres « rendu » regroupe les opérations: Eclairage, Halo, Nuages, Nuages par différence,Texture et
Transformation 3D.
6 . 12 . 1 > Eclairage: Permet de créer de nombreux éclairages à partir de types d’éclairages et de différentes
propriétés.
Couleurs de la projection
Dupliquer la lumière
Projecteur jaune
Projecteur bleu
Projecteur mauve
Déplacements de l’ellipse
Boîte de dialogue 2:
Style: choisir un
style, Image 2: 3
sources plongeantes.
Type: Omnidirectionnel= toutes les directions
Directionnel = projette depuis un point
de fuite
Projecteur = faisceau
elliptique.
Activé = active ou
désactive les éclairages individuels
Propriétés:
Brillance = degré de réflexion de la lumière
par la surface.
Matière = Plastique:couleur de la lumière,
métallique: couleur de l’objet.
Exposition pour l’intensité lumineuse.
Ambiance pour diffusion de la lumière.
Texture: Mode de réflexion de la lumière.
Mode opératoire pour appliquer le filtre
«Eclairage».
Phase 1: Ouvrir l’image et la dupliquer =
Image 1.
Phase 2: Appliquer le filtre:menu>filtre>
rendu>éclairage.
Phase 3: Boîte de dialogue>définir les
variables>valider
Image 6: Résultat à obtenir.
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 116
Nomfichier: GP/Filtre
6 . 2 . 2 > Halo
Simule une lumière projetée vers l’opérateur.
Pour modifier la position :
ClicG et glisser.
Alt et clicG
sur le centre
du halo
Mode opératoire pour appliquer le
filtre «Halo».
Phase 1: Ouvrir l’image et la dupliquer
= Image 1.
Phase 2: Appliquer le filtre:menu>
filtre>rendu>halo.
Phase 3: Boîte de dialogue:définir
luminosité et objectifs>valider
Image 2: Résultat à obtenir.
6 . 12 . 3 > Nuages
Génère de manière aléatoire un environnement nuageux à partir des couleurs de premier plan et d’arrière-plan.
Mode opératoire pour appliquer le filtre «Nuages».
Phase 1: Ouvrir l’image et la dupliquer = Image 3.
Phase 2: Sélectionner le ciel bleu:outils>baguette magique.
Phase 3: Appliquer le filtre:menu>filtre>rendu>nuages
Image 4: Résultat à obtenir.
Couleurs de premier
plan et d’arrière-plan.
Une action sur la touche
« alt » pendant l’accès au
menu>menu>filtre>rendu
permet de générer un
motif plus soutenu.
(ne pas relacher la touche alt).
Logiciel photoshop
Le MENU: Filtre
Date:
Nomfichier: GP/Filtre
PHOTO-CLUB
de LIMOURS
Page: 117
6 . 12 . 4 > Nuages par différence
Le filtre fusionne des données de manière aléatoire pour produire un effet de nuage.
Mode opératoire pour appliquer le filtre «Nuages par différence ».
Phase 1: Ouvrir l’image et la dupliquer = Image 1.
Phase 2: Appliquer le filtre:menu>filtre>rendu>nuages par différence.
Image 2: Résultat à obtenir.
6 . 12 . 5 > Transformation 3D
Les objets en deux dimensions peuvent être transformés en une modélisation filaire basée sur le cube, le cylindre, la sphère et par des assemblages de ces 3 volumes.
Les objets ainsi obtenus peuvent se déplacer et pivoter dans des limites imposées par la construction.
Mode opératoire pour appliquer le filtre
«Transformation 3D ».
Phase 1: Ouvrir l’image et la dupliquer = Image 3.
Phase 2: Appliquer le filtre transformation 3D : Menu>filtre>rendu>transformation 3D>
Phase 3: Boîte de dialogue transformation 3D=
Image 4>l’image de base apparaît en noir et blanc.
Phase 4: Choisir un volume: cube, sphère ou cylindre.
Phase 5: Tracer le volume sur l’image de base, le
modifier s’il le faut. Images 1, 2 et 3, page suivante.
Phase 6: Déplacer le volume à l’aide de l’outil panoramique et le pivoter à l’aide de la boule roulante>valider> Images 4, 5 et 6, page suivante.
Images 7, 8 et 9: Résultats attendus
Sélection
Cube, sphère et cylindre
Sélection directe
Conversion de point d’ancrage
Ajout et suppression
de point d’ancrage
Zoom sur la zone de
visualisation de 1 à 130
Outil panoramique
Boule roulante
Déplacement manuel de l’image
Zoom +
Image de base
Simule une caméra
mobile de 0 à 99
Logiciel photoshop
Le MENU: Filtre
Date:
Nomfichier: GP/Filtre
PHOTO-CLUB
de LIMOURS
Page: 118
Autre exemple de transformation 3D
A partir de l’image de
base = vase
Phase 1: Appliquer le
filtre transformation:
3D>menu>filtre>rendu
>transformation 3D.
Phase 2: Sélectionner
le contour du vase à
partir du cylindre
comme référence et
ajouter des points
d’ancrage pour obtenir
la forme du vase tout
en intégrant la partie
supérieure et la partie
inférieure du vase.
Image de base
Pour ce faire utiliser les
ajouts et suppressions de
points ainsi que le coefficient de zone de visualisation.
Résultat attendu
Options: ne
pas afficher
l ‘arrièreplan
Mouvements possibles des points du
cylindre.
Point ajouté
La boule roulante permet
de situer le
modèle dans
l’espace
Logiciel photoshop
Date:
Le MENU: Filtre
Nomfichier: GP/Filtre
PHOTO-CLUB
de LIMOURS
Page: 119
6 . 13 > Renforcement
Les filtres renforcement mettent au point des images « floues » par accentuation des pixels des contours.
Les filtres plus net , encore plus net et contours plus nets renforcent les contours mais apportent aussi du bruit.
Le filtre accentuation, beaucoup plus précis, génère un contour plus souligné et améliore la correction des couleurs. Le filtre accentuation peut se répéter, en modifiant légèrement les réglages, dans le but de cumuler les
effets. Ce filtre s’avère très efficace et suffisant après un réglage des niveaux.
Mode opératoire pour appliquer le filtre « accentuation ».
Phase 1: Ouvrir l’image et la dupliquer = Image 1 et son
histogramme.
Phase 2: Appliquer le filtre accentuation>menu>filtre>
renforcement>accentuation>
Phase 3: Boîte de dialogue accentuation>régler les valeurs du
gain, du rayon et du seuil>valider.
Image 2: Résultat attendu avec son histogramme.
Les réglages de la boîte de dialogue (gain, rayon et seuil) dépendent de la qualité de l’image de base et du résultat recherché. Par expérience, il est pratique de commencer en appliquant
une valeur de gain et de faire varier le rayon et le seuil en rapport avec le résultat à obtenir (voir aperçu).
Gain: Réglable de 1 à 500%. La valeur du gain représente le
niveau d’accentuation sur les contours.
Rayon: Réglable de 0,1 à 250 pixels. Le rayon en pixels représente la dimension de l’image impliquée dans le processus d’accentuation.
Seuil: Réglable de 0 à 255. Le seuil représente la différence d’accentuation des pixels
en prenant en compte leurs valeurs tonales et
celles des pixels adjacents.
Détail de
l’aile du
rouge-gorge
Logiciel photoshop
Le MENU: Filtre
Date:
Nomfichier: GP/Filtre
6 . 14 > Textures
PHOTO-CLUB
de LIMOURS
Page: 120
Le filtre « textures » ajoute à l’image des effets de profondeur ou des effets
de structure semblables à des tissus.
Mode opératoire pour appliquer un filtre « texture ».
Phase 1: Ouvrir l’image et la dupliquer = Image1.
Phase 2: Appliquer le filtre: menu>filtre> choisir un filtre: craquelure, effet
mosaïque, grain, patchwork, placage de structure, vitrail.
Phase 3: Compléter la boîte de dialogue relative à chaque filtre>valider.
Image 2 à 7: Résultats attendus.
Craquelure: Correspond à une toile fine comportant des craquelures.
Effet mosaïque: Correspond à un ensemble de petits carreaux séparés par
des joints.
Grain: Ajoute à l’image du grain sous différentes formes (voir exemples).
Patchwork: Redistribue l’image en carrés comme pour un patchwork.
Placage de structure: Ajoute une structure sélectionnée dans le choix proposé par la boîte de dialogue (brique, sac, toile, grés, charger une structure).
Vitrail: Restructure l’image sous forme de surfaces délimitées par un
contour à la couleur de premier plan.
Logiciel photoshop
PHOTO-CLUB
de LIMOURS
Le MENU: Filtre
Date:
Page: 121
Nomfichier: GP/Filtre
6 . 15 > Vidéo
Couleurs NTSC: Ce filtre délimite la gamme des couleurs acceptée par les signaux « télévision ».
Désentrelacement: Suppression des lignes entrelacées de l’image vidéo et remplacement par duplication ou par
interpolation.
La norme NTSC (National Télévision System Comittee) est utilisée au Etats-Unis et au Japon. Le format PAL/
SECAM ( Phase Alternated Line/Séquentiel couleur à mémoire) est utilisée en Europe.
6 . 16 > Autres
Les filtre autres permettent de créer de nouveaux filtres, de modifier des masques ou de décaler la position d’une
sélection
Autre: Conception d’un filtre en modifiant la luminosité de chaque pixel.
Minimum et maximum: Les filtres remplacent les valeurs de luminosité par des valeurs maximales ou
minimales.
Passe-haut: Conserve les contours bien prononcés et produit l’effet contraire au filtre flou gaussien.
Translation: Déplace une sélection suivant un axe vertical ou horizontal. (valeurs en pixels).
6 . 17 > Filtres Digimarc: Insertion et lecture d’une mention de copyright par incorporation d’un filigrane.
