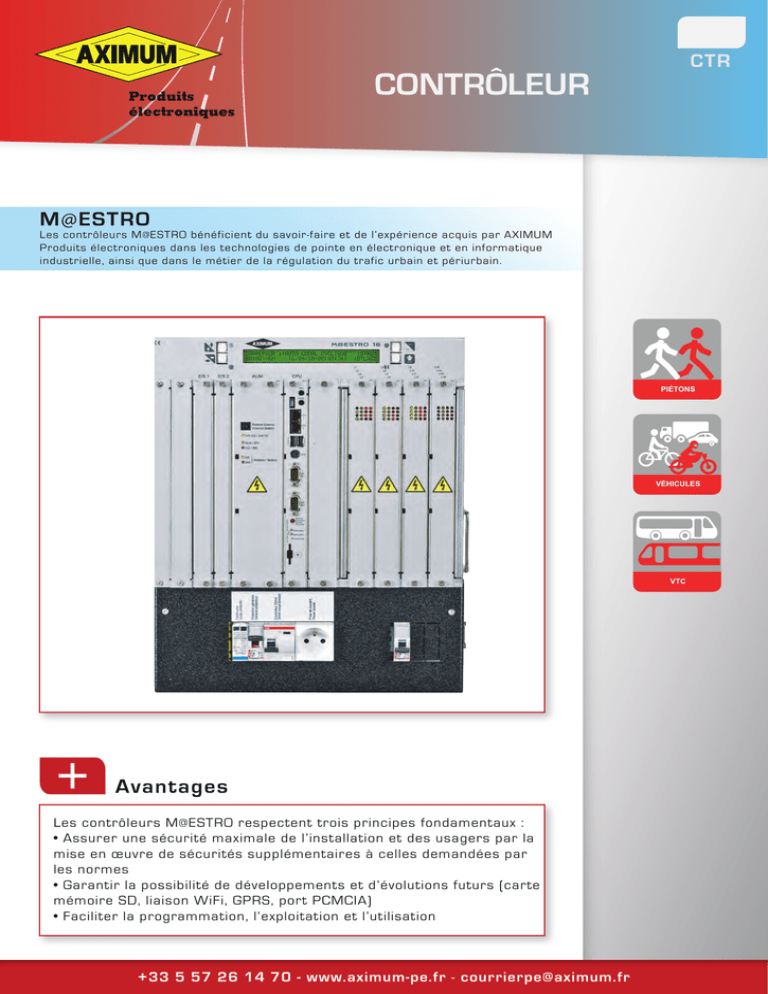

CTR
CONTRÔLEUR
M@ESTRO
Les contrôleurs M@ESTRO bénéficient du savoir-faire et de l’expérience acquis par AXIMUM
Produits électroniques dans les technologies de pointe en électronique et en informatique
industrielle, ainsi que dans le métier de la régulation du trafic urbain et périurbain.
PIÉTONS
VÉHICULES
VTC
Avantages
Les contrôleurs M@ESTRO respectent trois principes fondamentaux :
• Assurer une sécurité maximale de l’installation et des usagers par la
mise en œuvre de sécurités supplémentaires à celles demandées par
les normes
• Garantir la possibilité de développements et d’évolutions futurs (carte
mémoire SD, liaison WiFi, GPRS, port PCMCIA)
• Faciliter la programmation, l’exploitation et l’utilisation
+33 5 57 26 14 70 - www.aximum-pe.fr - [email protected]
150
CTR
Technique
Le contrôleur M@ESTRO se présente sous la forme d’un châssis autoporteur
supportant :
• un rack comprenant :
- Une carte CPU
- Une carte alimentation avec analyseur d’énergie fonctionnant sous
127/230 VAC (BT) ou 24 VAC (TBT)
- Un clavier-afficheur rétro éclairé
- 1 à 8 carte(s) puissance 4 lignes de feux alimentés en 127/230 VAC
(BT) ou 24/48 VAC (TBT)
- 1 à 2 carte(s) entrées/sorties
- 1 carte bornier E/S
• les borniers pré- câblés de raccordement « puissance »
• les détecteurs
• Un rail servitudes
Capacité matérielle :
• 4 à 32 lignes de feux tricolores, extensibles à 64 lignes
• 10 à 60 entrées extensibles à 128 entrées
• 0 à 30 sorties extensibles à 48 sorties
Capacité logicielle :
• 8 carrefours
• 48 lignes extensibles à 96 lignes
Carte CPU :
De conception Aximum Produits électroniques, elle est réalisée en technologie
CMS et assure les fonctions de commande, de contrôle et de communication du
contrôleur. Elle est architecturée autour d’un microprocesseur MPC 8313 OS.
LINUX et porte :
- 2 ports série RS232
- 2 ports USB Maître
- 2 ports Ethernet
Des ports complémentaires sont prévus pour le raccordement :
- d’un modem GSM 3G (port PCMCIA)
- d’un module WIFI (connecteur mini PCI)
- d’un module GPS externe (connecteur PS2)
Programmation & dialogue
• La programmation se fait avec un logiciel (SWING) sous PC Windows générant un
fichier transférable directement vers le contrôleur ou au travers d’une clé USB
• Le WEBSERVEUR intégré au M@ESTRO permet de visualiser le fonctionnement du
contrôleur ou du SIMULATEUR.
Simulateur M@ESTRO
• Les cartes CPU du Simulateur et du M@ESTRO même programmées sont interchangeables sans modification de leur paramétrage.
• Possibilité d’enregistrer des fonctionnements afin de les rejouer ultérieurement
• Utilise la même version logiciel que les contrôleurs M@ESTRO
Conformité
+33 5 57 26 14 70 - www.aximum-pe.fr - [email protected]
FC-CTR-0001-A
• NF C 70-238 Systèmes de signaux de circulation routière
• NF EN 12675 Contrôleurs de signalisation routière – Exigences de sécurité fonctionnelle
• NF P 99-100 Caractéristiques des sécurités fonctionnelles d’usage des contrôleurs de carrefours à feux,
• NF P 99-105 Caractéristiques fonctionnelles des contrôleurs de carrefour à feux
• NF P 99-110 Echanges de données par liaisons fil à fil avec des organes externes. Caractéristiques
fonctionnelles et définition des connexions
• NF P 99-071-1 Régulation du trafic routier par feux de circulation. Spécification du dialogue série
contrôleur, partie 1: Spécifications DIASER
• Certificat de conformité SEREMA CEREMA sous le n˚ : CF09
