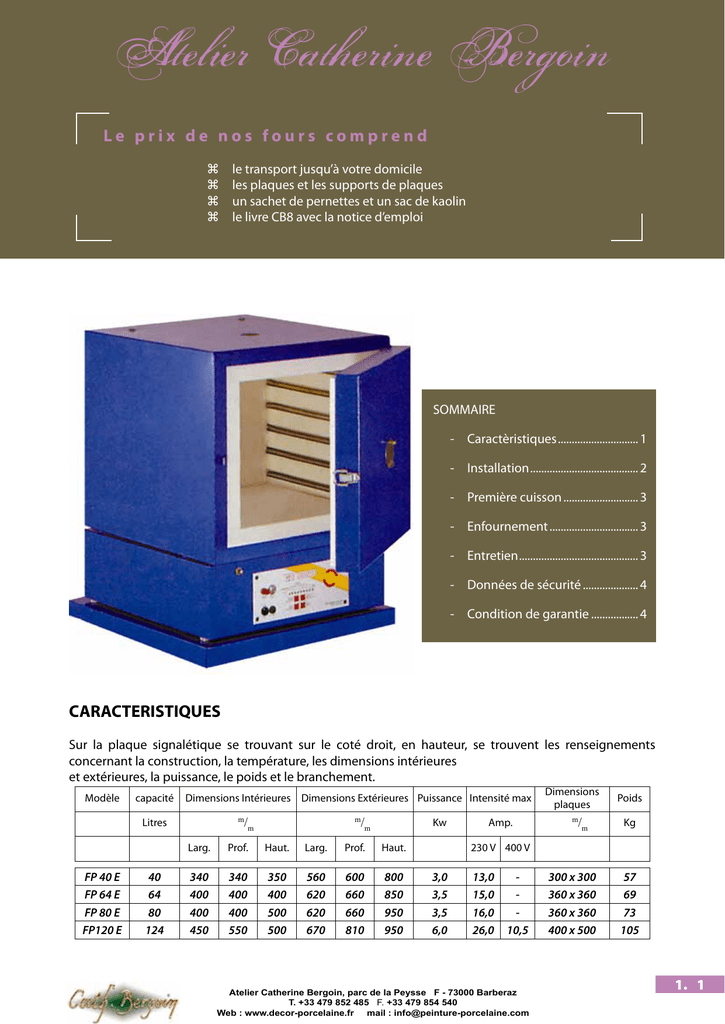

Le prix de nos fours comprend
z
z
z
z
le transport jusqu’à votre domicile
les plaques et les supports de plaques
un sachet de pernettes et un sac de kaolin
le livre CB8 avec la notice d’emploi
SOMMAIRE
- Caractèristiques.............................. 1
- Installation........................................ 2
- Première cuisson............................ 3
- Enfournement................................. 3
- Entretien............................................ 3
- Données de sécurité..................... 4
- Condition de garantie.................. 4
CARACTERISTIQUES
Sur la plaque signalétique se trouvant sur le coté droit, en hauteur, se trouvent les renseignements
concernant la construction, la température, les dimensions intérieures
et extérieures, la puissance, le poids et le branchement.
Modèle
capacité
Dimensions Intérieures Dimensions Extérieures Puissance Intensité max
/m
FP 40 E
FP 64 E
FP 80 E
FP120 E
40
64
80
124
/m
m
Litres
m
Kw
Larg.
Prof.
Haut.
Larg.
Prof.
Haut.
340
400
400
450
340
400
400
550
350
400
500
500
560
620
620
670
600
660
660
810
800
850
950
950
Amp.
Dimensions
plaques
/m
m
Poids
Kg
230 V 400 V
3,0
3,5
3,5
6,0
13,0
15,0
16,0
26,0
10,5
Atelier Catherine Bergoin, parc de la Peysse F - 73000 Barberaz
T. +33 479 852 485 F. +33 479 854 540
Web : www.decor-porcelaine.fr
mail : [email protected]
300 x 300
360 x 360
360 x 360
400 x 500
57
69
73
105
1. 1
INSTALLATION
Le local choisi doit répondre aux normes de sécurité,
et contenir un extincteur révisé régulièrement.
Montage du support ( en option )
1 - Ne pas serrer de suite les vis (A) afin de
pouvoir jouer sur l’écartement des pieds (B).
2 - Placer le plateau (D) en présentant de biais et
l’ajuster puis poser le plateau (C).
3 - Serrer les vis (A) à l’aide d’une clé de 6 m/m et
régler la stabilité à l’aide des embouts à vis (E).
BRANCHEMENT
Assurez-vous de bien comprendre les consignes
et les symboles de sécurité, afin d’éliminer tout
danger potentiel. Il est dans votre intérêt de lire
entièrement les instructions de sécurité suivantes
très attentivement avant de commencer à mettre
en marche votre four.
Attention :
avertissement, courrant électrique.
Pour des raisons de sécurité la prise de courant doit
être débranchée avant d’entreprendre des travaux
d’entretien ou de réparation.
1 - Branchement du four
Le four doit être branché sur le type
d’alimentation indiqué sur la plaque
signalétique (230V mono ou 230V triphasé ou
400V triphasé). Cette plaque est située sur le
coté droit du four, en hauteur. Dans certains
cas, il est possible de faire modifier le câblage
interne du four par un technicien ENITHERM,
pour changer le type d’alimentation.
2 - Branchement au secteur
Il est impératif de bien contrôler avant le
branchement au secteur que la tension
correspond bien à celle du four.
3 - Ne pas utiliser de rallonge !
Le câble de raccordement électrique ne doit pas
entrer en contact avec le four chaud.
Pour un usage industriel, un électricien qualifié
doit vérifier le raccordement de l’installation
électrique du four avant la 1ère utilisation.
EMPLACEMENT
L’accès au four doit être aisé et le matériel
d’enfournement doit se trouver à proximité. Veiller
également à ce qu’il y ait un espace suffisant entre le
dessus du four et le plafond (Minimum 0,50 m), afin de
permettre l’évacuation des vapeurs et de la chaleur.
Placer le four sur une surface plane.
Il est important qu’aucune partie du four ne soit en
contact ou à proximité de matériaux inflammables ou
fusibles. Ne pas poser de feuilles de papier sur le four.
L’aération du local est indispensable pour permettre
aux gaz provenant des réactions chimiques inhérentes
à la cuisson des pâtes céramiques de s’évacuer. Il est
donc important d’utiliser le four dans un local bien
ventilé, avec une cheminée d’évacuation des gaz
brûlés.
1. 2
4 - En 400V triphasé
La tension entre phases doit être 400V et la
tension entre phase et neutre de 230V.
Les couleurs standard des 3 phases sont les 2 fils
noirs et le fil brun, le neutre est le fil bleu, et la
terre est le fil vert et jaune.
5 - En 230V triphasé
La tension entre phases doit être 230V et la
tension entre phase et neutre de 110V.
6 - En 230V monophasé
La tension entre phase et neutre de 230V.
Remarque: Plus la tension est inférieure à la normale,
moins le four pourra atteindre des températures
élevées, et plus il aura du mal à monter en
température. Des fluctuations de voltage peuvent
se produire et provoquer des fluctuations dans le
rendement du four.
Si le voltage passe de 230 à 210 V en charge, le
rendement du four sera réduit de 16%.
VERIFICATION
Vérifier avant mise en route que les résistances
ne sont pas sorties de leurs canaux au cours du
transport et les remettre en place si nécessaire avec
précaution.
PREMIERE CUISSON
RODAGE
Lors des premières montées en température,
des produits d’oxydation provenant des liants
organiques peuvent être émis dans un domaine de
température allant de 180°C à 600°C.
Pour dégazer votre four, effectuer une première
cuisson en programme biscuit lent (se référer à la
notice de la régulation, cuisson de biscuit 980 °C).
Les aérations du four doivent être ouvertes; veillez
également à aérer votre local jusqu’à disparition
des fumées et des odeurs. Eviter toute exposition à
forte concentration.
SECHAGE
Le matériel d’enfournement doit être séché pour
éviter le risque de casse. Pour cela mettre tout le
matériel dans le four en laissant un espace entre
chaque plaque de façon à permettre une bonne
circulation d’air chaud et laisser la cheminée
ouverte pour permettre l’évacuation de la vapeur
d’eau.
Pour effectuer ce séchage utiliser le programme
séchage 120°C (se référer à la notice de la régulation,
cuisson de biscuit 980 °C). Il est possible de profiter
de la cuisson de rodage pour sécher le matériel
d’enfournement.
REPARTITION DE L’ENFOURNEMENT
CAS GENERAL
A l’enfournement, évitez les chocs sur les parois !
Pour tout enfournement, il est impératif de poser
une plaque sur la sole du four. Si le four est équipé
de résistances en sole, disposer les trois bandes de
sole avant de poser la plaque, et ne jamais placer
celle-ci directement sur les résistances.
Quelque soit le nombre de plaques par étage,
supporter chaque plaque par au moins 3 colonnes
ou quilles, en superposant les quilles sur tous les
étages de manière à éviter la déformation des
plaques.
Il est conseillé que dans un enfournement sur
plusieurs étages, les objets lourds ou volumineux
se trouvent en bas et les plus légers au-dessus
en évitant les enfournements qui défient les lois
de l’équilibre. Il est bien d’enduire chaque plaque
d’enfournement d’un mélange en proportions
égales de kaolin et d’alumine dilué à l’eau.
DEFOURNEMENT
Ne jamais ouvrir la porte du four si la température
est supérieure à 100°C, ce qui fendrait les
pièces céramiques et les panneaux isolants du
four, et détériorerait la peinture du dessus de
l’encadrement.
Pour défourner les pièces émaillées, il est préférable
d’attendre leur complet refroidissement.
ENTRETIEN
Ce four nécessite peu d’entretien. Nettoyez la
coque avec une éponge légèrement humide. Ne
pas utiliser d’aspirateur, de balayette ou de l’air
comprimé pour l’intérieur.
En cas d’éclats, se munir d’une paire de gants pour
éviter l’irritation de la peau.
Ne tentez pas de réparer vous-même une fissure
ou une cassure dans l’isolation, ni de poncer les
isolants du four.
Toute manipulation de ce produit est réservée
aux utilisateurs professionnels, qui sont équipés
du matériel de protection individuel adapté
(gants, vêtements de travail, lunettes, etc.), et qui
ont reçu une formation aux risques potentiels
pour la santé lié à l’exposition des poussières.
Les résistances deviennent très cassantes dès la
première chauffe. Ne pas tenter de détordre une
résistance, ou d’écarter les spires rapprochées.
Il est possible d’utiliser avec précaution, une brosse
pour éliminer les petits éclats.
REGLAGE PORTE
Après un certain nombre de cuissons, vérifier
l’étanchéité de la porte sur le four. Si un espace
de plus d’un millimètre laisse entrevoir la
lumière rouge produite pas les résistances
pendant la cuisson, alors procéder au réglage
de la porte.
1. 3
Pour cela, il faudra
1 - déplacer les gonds vers l’arrière du four
2 - déplacer l’écrou et le contre écrou qui font
office de butée, du coté de la poignée en
plastique noir.
3 - Une fois la porte fermée, et bien plaquée,
desserrer la petite vis sans tête de l’axe du
contacteur de sécurité à l’aide d’une petite clef
BTR 6 pans, pour permettre au contacteur de
reprendre sa position neutre, puis la resserrer.
Le contacteur de sécurité se trouve sous la
porte, coté gauche.
REMARQUE
L’opération 3 permet de régler le capteur de orte, qui
est chargé de couper l’alimentation des résistances
au cas où la porte serait ouverte pendant un cycle de
cuisson. Tant que ce réglage n’est pas fait, il est
possible que les résistances ne fonctionnent pas,
car le four capte un signal de porte ouverte.
DONNEES DE SECURITE
Ce four contient en face interne des panneaux
rigides contenant de la fibre céramique réfractaire
(FCR) aux propriétés thermiques exceptionnelles,
pour une meilleure isolation et une consommation
d’énergie réduite.
En cas d’irritation
Toutes les fibres synthétiques, comme certaines
fibres naturelles, sont susceptibles de provoquer
de légères irritations donnant lieu à des
démangeaisons ou rarement, chez certains sujets
sensibles, à de légères rougeurs. Contrairement à
certaines réactions irritantes, ceci n’est le résultat ni
d’une allergie ni d’une interaction chimique avec
la peau, mais le fait de frottements mécaniques
temporaires.
Une irritation mécanique bénigne peut se produire
au niveau de la peau, des yeux et des voies
respiratoires supérieures suite à une exposition.
Ces effets sont généralement temporaires.
En cas de contact avec la peau, rincer abondamment
à l’eau les zones affectées et laver doucement. Ne
pas frotter ni gratter les parties exposées.
En cas de contact avec les yeux, rincer abondamment
à l’eau. Mettre un rince-œil à disposition. Ne pas se
frotter les yeux.
En cas d’irritation, s’éloigner du lieu empoussiéré,
boire de l’eau et se moucher. Si les symptômes
persistent, consulter un médecin.
1. 4
CLASSIFICATION
Il n’existe aucune maladie connue liée à l’exposition aux
FCR et ces fibres sont utilisées depuis plus de 40 ans. Des
études sur la morbidité pulmonaire ont été menées chez
les ouvriers travaillant à la production en Europe et aux
États-Unis. Les études conduites aux États-Unis ont mis
en évidence une relation statistiquement importante
entre les expositions aux FCR et les plaques pleurales.
Ce constat n’a pas été fait en Europe. Ces plaques ne
donnent pas lieu à des maladies. Par précaution, Les FCR
ont été classées par l’UE comme cancérogène catégorie
2 «substances devant être assimilées à des substances
cancérogènes pour l’homme».
L’Agence Internationale de Recherche sur le Cancer
(IARC) a réaffirmé que le groupe 2B «cancérogène
possible pour l’homme» reste la classification appropriée
pour les FRC. Les états pathologiques préexistants
d’ordre dermatologique et respiratoire (dermatoses,
asthmes ou maladies pulmonaires chroniques) sont
susceptibles d’être aggravés en cas d’exposition.
FICHES DE DONNEES DE SECURITE
Il est possible de télécharger les fiches de données de
sécurité des isolants respectifs de ce four :
www.enitherm.com/objet/ceraboard100.pdf
www.enitherm.com/objet/board607lti.pdf
www.enitherm.com/objet/insulfrax.pdf
www.enitherm.com/objet/silicate.pdf
CONDITIONS DE GARANTIE
Nous garantissons une fabrication et un fonctionnement
sans défaut du four livré et accordons une garantie de
24 mois.
Les éléments de chauffe, sujets à usure, sont exclus de la
garantie, ainsi que les points suivants :
- Les dommages causés par le client.
- Les dommages causés par des cuissons au delà des
températures limites.
- Les dommages causés par des transports
inadéquats.
- Les dommages dus à des réactions chimiques pour
lesquelles le four n’est pas conçu, par exemple, des
céramiques aux cuissons au sel.
Le fabricant décline toute responsabilité pour tout
dommage résultant d’une mauvaise utilisation.
Important : les cuissons que subissent les panneaux
réfractaires du four les exposent à des variations
importantes de températures. Cela peut provoquer des
fissures dans ceux-ci ; fissures qui peuvent atteindre
plusieurs millimètres. Ceci est normal et n’affecte pas le
bon fonctionnement du four. Par conséquent, ceci ne
peut donner lieu à aucune réclamation.
Que faire en cas de dommages entrant dans le cadre de
la garantie :
Merci de prévenir votre revendeur, avant toute dépense.
Votre revendeur nous contactera pour la prise en charge
du problème.
En cas de réclamation, merci de spécifier le type du
four, son n° de produit et la date d’achat ou l’année de
construction, voir la plaque de type sur le côté du four.
DEMARRER UNE CUISSON
- Fermer la porte du four
- Mettre sous tension la régulation en tournant
l'interrupteur à clef (9) dans le sens des aiguilles d'une
montre.
- Mettre sous tension la régulation en
tournant l'interrupteur à clef (9) dans le
sens des aiguilles d'une montre.
Après la mise en marche l'afficheur inscrit les données
suivantes
La carte s'initialise et se teste pendant
E103
quelques secondes
TYPE.S
1320
25
124
Type de cannes pyrométriques (K ou S)
LES COMMANDES
1
2
3
4
5
6
Température maximale
7
Température ambiante
8
Température actuelle du four
- Sélectionner un numéro de programme de cuisson
en appuyant plusieurs fois sur la touche 2 jusqu'au
numéro souhaité, de 1 à 10.
9
- Touche de départ - arrêt de cuisson
- Touche de sélection du numéro de programme de cuisson
- Touches de réglages
- Touches de réglage de la température du palier final de cuisson
- Touches de réglage de la température du petit feu
- Touches de sélection de la durée d'attente avant cuisson pour départ différé
- Touches de sélection du temps du petit feu
- Touches de sélection de la durée du palier final de cuisson
- Interrupteur à clef
LES INDICATIONS
- Afficheur
11 - Voyants de numéro de programme (1 à 10)
12 - Voyant de chauffe
13 - Voyants de progression de cuisson
10
1. 5
Puis, pour éteindre la régulation,
tourner la clef de l'interrupteur dans le
sens inverse des aiguilles d'une montre
(interrupteur 9)
Remarque
les valeurs de la température ambiante et de la
température actuelle du four sont en fonction du
local.
MODIFIER OU VERIFIER UN PROGRAMME
- Sélectionner un numéro de programme
de cuisson en appuyant plusieurs fois sur
la touche 2 jusqu'au numéro souhaité,
de 1 à 10.
N°
Programme
de cuisson
T° petit Durée T° palier
feu
petit feu final
Sélectionner un numéro de programme
de cuisson en appuyant plusieurs fois
sur la PROG (touche 2) jusqu'au numéro
souhaité (De 1 à 10). Cinq paramètres
sont modifiables
Palier
final
°C
Heures
°C
minutes
1 Biscuit Faïence
500
5
980
15
2 Biscuit Lent Faïence
500
6
980
15
3 Décors porcelaine
300
2
810
10
4 Emaillage
400
3
980
15
5 Séchage
120
5
120
30
Durée d'attente avant cuisson pour
départ différé (format hh.mm)
Température du petit feu
Durée du petit feu, pour séchage des
pièces (format hh.mm)
Les cinq premiers numéros de programmes sont
préprogrammés en usine, pour des pièces de taille
moyenne, mais peuvent être néanmoins modifiés.
Les cinq derniers numéros de programmes sont
vides d'origine et peuvent être utilisés
Démarrer la cuisson avec la touche de
départ - arrêt de cuisson TOUCHE 1
Le voyant de la touche de départ/arrêt de
cuisson s'allume
Puis le voyant indicateur de chauffe (voyant
12) s'allumera pendant la cuisson autant de
fois qu'il sera nécessaire pour maintenir la
température idéale.
Les voyants indicateurs de progression de
cuisson (voyant 13) indiquent la progression
de la cuisson dans ses différents segments
de cuisson (Petit feu , Grand feu, Palier final,
Refroidissement).
Pendant la cuisson, l'afficheur (10) indique la
température réelle du four, et rappelle brièvement
toutes les 10 secondes la température à atteindre.
Durée du palier final de cuisson (format
hh.mm)
Appuyer sur la touche correspondant au paramètre
à modifier, pour que l'afficheur (10) inscrive la valeur
actuelle du paramètre.
Modifier si nécessaire la valeur à l'aide des touches et + (touches 3) ce qui mémorise instantanément les
données
Puis répéter la manipulation aux autres paramètres si
besoin.
L'afficheur quitte le paramètre en cours
automatiquement au bout de 10 secondes, ou
pour toute autre touche sélectionnée y compris le
démarrage de la cuisson.
MESSAGES D' ERREUR
1
Température maximale
dépassée de + 30 °C
2
Température de la carte supérieure à 65°C
3
Thermocouple
température)
Attention : Attendre que la température intérieure
du four descende en dessous de 100°C pour ouvrir la
porte !
4
Thermocouple branchement
(sonde de température)
Pour annuler la cuisson en cours, maintenir la
TOUCHE 1 pendant 5 secondes, jusqu'à ce que
l'affichage inscrive
"Stop"
5
Non suivi du programme de cuisson
6
Erreur mémoire nécessitant l'intervention
du revendeur
7
Erreur interne nécessitant l'intervention
du revendeur
La régulation arrête automatiquement le four en fin de
programme.
1. 6
Température du palier final de cuisson
coupé
programmée
(sonde
de
inversé
LE KAOLIN ET LES FOURS
La pose de kaolin sur une plaque de four n’est pas
obligatoire mais parfois bien utile.
Avant d’enfourner vos porcelaines ou faïences,
retournez-les, le plus souvent, la partie en contact
avec la plaque du four n’est pas émaillée, donc pas
de problème. Mais, de temps en temps ce talon est
émaillé et à la cuisson l’émail va adhérer à la plaque, à
tel point que parfois, il sera impossible de les séparer.
C’est surtout vrai pour les plaques de tôles et certaines
faïences. Pour éviter ceci, vous devez poser la pièce
sur des pernettes et non directement sur la plaque.
Comme ces cas-là sont assez rares, il arrive d’oublier
de vérifier et le kaolin nous permet d’éviter ce
problème.
Préparation du kaolin
Dans une bassine, délayer environ 1/3 du kaolin avec
de l’eau afin d’obtenir une pâte de la consistance
d’une pâte à crêpes. A l’aide d’un gros pinceau plat
de bricolage, enduire la face supérieure de chaque
plaque. Laissez sécher quelques heures et repassez
PROGRAM. N°
P
R
O
G
R
A
M
M
E
S
1
2
E
N
R
E
G
I
S
T
R
E
S
3
P
R
O
G
R
A
M
M
E
S
6
CUISSON
NORMALE
A
8
E
N
R
E
G
I
S
T
R
E
S
4
5
7
CUISSON
RAPIDE
9
10
SEGMENT
départ différé
petit feu
grand feu
palier final
départ différé
petit feu
grand feu
palier final
départ différé
petit feu
grand feu
palier final
départ différé
petit feu
grand feu
palier final
départ différé
petit feu
grand feu
palier final
départ différé
petit feu
grand feu
palier final
départ différé
petit feu
grand feu
palier final
départ différé
petit feu
grand feu
palier final
départ différé
petit feu
grand feu
palier final
départ différé
petit feu
grand feu
palier final
une deuxième couche pour que la plaque soit bien
blanche. Laissez sécher à nouveau.
Posez vos plaques dans le four en les séparant par
des quilles et effectuez une cuisson à 150°C entre 2
à 3 heures.
Si un jour, une pièce venait à coller, ce serait la
pellicule de kaolin qui se détacherait avec votre
pièce.
Les pernettes
Si vous utilisez des pernettes et que ces dernières
restent atachées à la pièces, lors de la séparation,
il peut rester un petit bout de pernette accroché
au talon. Attention cet éclat est très coupant.
supprimez l- avec la pierre à poncer
Quelques objets bien utiles
- Le gant d’enfournement vous permet d’attraper
vos pièces et vos plaques encore chaudes, il
protège particulièrement bien car il monte haut
sur l’avant-bras.
- Les quilles encastrables, de deux hauteurs
différentes permettent d'adapter au mieux
l'écartement des plaques.
TEMPÉRATURE EN °C
DURÉE EN HEURES
DURÉE EN MM
CUISSON POUR
500
980
980
5
0
0
15
biscuit et
faïence
500
980
980
6
0
0
15
300
810
810
2
0
0
10
400
980
980
3
0
0
15
120
120
120
5
0
0
30
400
850
850
1
30
0
10 à 30
250
950
950
0
30
0
0
400°
800°
800°
2
0
0
10
300°
750 à 800°
750 à 800°
1
0
0
0
50°
580°
580°
0
10
0
20
biscuit et
faïence
couleurs
décoration
porcelaine
émail
faïence
séchage
four et plaques
pièces en
faïence
couleurs
ALIMENTAIRES
porcelaine
couleurs
ALIMENTAIRES
porcelaine
couleurs
décoration
métaux précieux
et lustres
Cuisson du verre
1. 7
