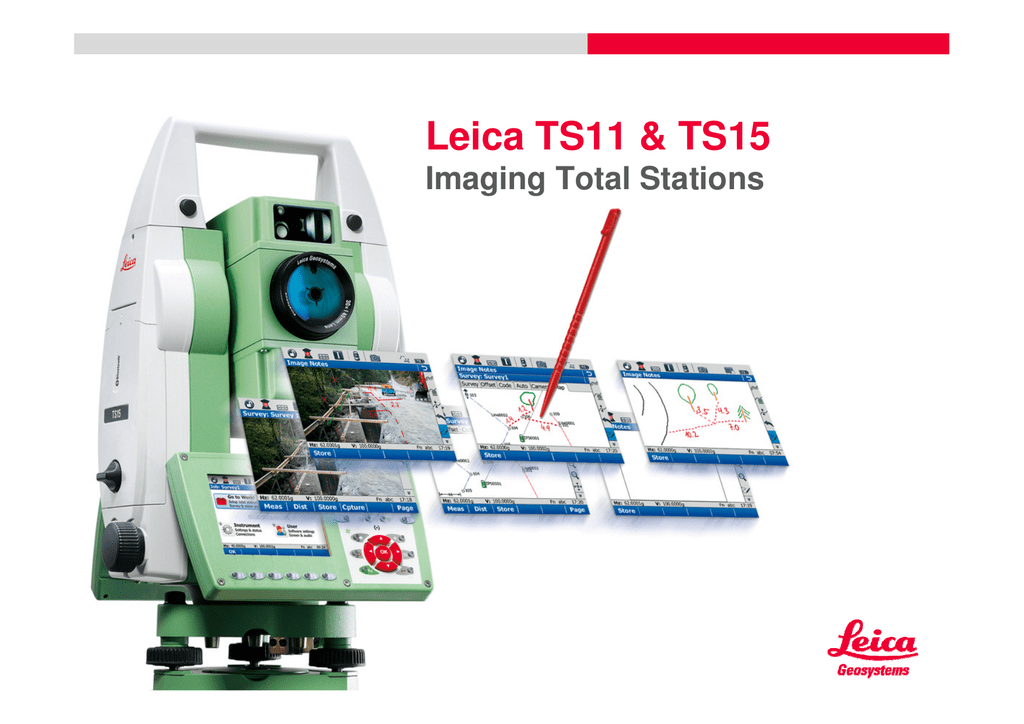

Hans-Martin Zogg, Leica Geosystems

Leica TS11 & TS15
Imaging Total Stations
Quoi de neuf chez Leica Geosystems
- La nouvelle station totale TS15 I
Dr. Hans-Martin Zogg, TPS Product Management
1. Introduction
Station totale TS11/TS15
Nouvelle électronique
Nouvelle support
d'enregistrement et interface
pour les données
Windows CE système
d’exploitation
SmartWorx Viva logiciel
Nouveau clavier et écran
Caméra numérique 5Mpixel
intégrée
2
1. Introduction
Caméra intégrée
CS10 & CS15
Caméra grand
angle intégrée
Focale fixe
1m jusqu’ à l’infini
TS11 I & TS15 I
Caméra grand
angle intégrée
Focale fixe
2m jusqu’ à l’infini
3
1. Introduction
Applications
Mesures
Mesuresassistées
assistées
par
parvidéo
vidéo
Caméra en mode vidéo
« Live-Streaming »
4
Documentation
Documentation
avec
avecimage
Images saisies
2. Mesures assistées par vidéo
Pilotage par l‘image
Déroulement
Pointage grossier au moyen de la
caméra
Marquer une position sur l’image
L’instrument se tourne dans la
direction de la position
sélectionnée
Fin pointé avec la reconnaissance
automatique de prisme (ATR)
1) Sélectionner
2) Tourner
3) Mesurer
Avantages
Pointé rapide & aisé
- Pas besoin de viser avec le dioptre
5
- Pas besoin de regarder dans la
lunette et d’effectuer une mise au
point
4) Terminé
2. Mesures assistées par vidéo
Pointé traditionnel lors de visée inclinées
Déroulement
Montage de l‘oculaire zénithal
Pointé à travers la lunette
Fin pointé et mesure
6
2. Mesures assistées par vidéo
Pointé traditionnel lors de visée inclinées
Déroulement
Enclenchement du laser
Pointé grossier à l’oeil
Pointé fin et mesure
Inconvénient
7
Point laser pas toujours visible
2. Mesures assistées par vidéo
Pilotage par l‘image lors de visée inclinées
Déroulement
Pointage grossier avec
la caméra „Live-View“
Mesure de distance pour
corriger la parallaxe
Pointé fin avec la caméra
„Live-View“
8
2. Mesures assistées par vidéo
Pilotage par l‘image lors de visée inclinées
Déroulement
Pointage grossier avec
la caméra „Live-View“
Mesure de distance pour
corriger la parallaxe
Pointé fin avec la caméra
„Live-View“
9
3. Documentation complétée par l‘image
Mesures
Mesuresassistées
assistées
par
parvidéo
vidéo
Caméra en mode vidéo
« Live-Streaming »
10
Documentation
Documentation
avec
avecimage
Images saisies
3. Documentation complétée par l‘image
Documentation traditionnelle
Supports de saisie indépendants
Mesures
11
Photos
Notes/croquis
3. Documentation complétée par l‘image
Station totale vidéo
Saisir
Saisir une image dans l‘axe de visée
de la station totale, avec ou sans
réticule
Croquis
Insérer les informations directement
dans l‘image
Lier
12
Lier l‘image à un objet (point, ligne
surface)
3. Documentation complétée par l‘image
Exemple: Exploitation des données
Représentation dans Leica Geo Office (LGO 8.0)
13
4. Technologie
Camera et Station totale
14
4. Technologie
Illustration
Optique
15
Capteur
Carte de traitement de l’image
4. Technologie
Illustration: Optique
Optique
16
Distance focale: 21 mm
Champ de vision: 19.4°(diagonal)
Netteté de l’image sur l’ensemble de la
zone couverte
4. Technologie
Illustration: Capteur d‘image
Optique de haute
qualité
Capteur
Capteur 5 Mpixel CMOS
17
4. Technologie
Illustration: Gestion du capteur
Optique de haute
qualité
Capteur haute
résolution
Carte de traitement d‘image
18
Calcul automatique du contraste
Balance des blancs automatique
Zoom
4. Technologie
Illustration
Optique de haute
qualité
19
Capteur haute
résolution
Carte haute performances
pour le traitement d‘image
4. Technologie
De l‘optique à l‘affichage sur l‘écran
Optique de haute
qualité
Capteur haute
résolution
Carte haute performances
pour le traitement d‘image
Contacts à friction
20
Bagues de contact spéciales
Transfert de données rapide
entre le télescope et le corps
de l’instrument
4. Technologie
De l‘optique à l‘affichage sur l‘écran
Optique de haute
qualité
Capteur haute
résolution
Carte haute performances
pour le traitement d‘image
Bagues de contact à haut
débit
i.MX31
Processeur
21
i.MX31: processeur multimédia
avec unité de traitement d‘image
intégré (IPU)
4. Technologie
De l‘optique à l‘affichage sur l‘écran
Processeur multimédia
Combine les différents canaux graphiques en une image unique intégrant dans
l’interface SmartWorx les images actualisées à 20Hz de la caméra
Caméra "live-Stream" 20Hz
22
i.MX31
SmartWorx GUI 5Hz
Correction en temps
réel de la parallaxe
4. Technologie
De l‘optique à l‘affichage sur l‘écran
Optique de haute
qualité
Capteur haute
résolution
Carte haute performances
pour le traitement d‘image
Bagues de contact à haut
débit
i.MX31
Ecran haute définition
23
Ecran VGA
Processeur hautes
performances
5. Conclusion
Application & Technologie
TS11 I & TS15 I
Instruments
spécialement
développés pour la
mensuration & la
documentation assistée
par vidéo/image
Mesures
Mesuresassistées
assistées
par
parvidéo
vidéo
Caméra en mode vidéo
« Live-Streaming »
24
CS10 & CS15
Pilotage de la station
totale assistée par vidéo
Documentation de la
situation locale
complétée par l'image
Documentation
Documentation
avec
avecimage
Images saisies
5. Conclusion
Quoi de neuf chez Leica Geosystems
Leica Viva GNSS GS12
SmartRover
SmartPole
SmartStation
25
5. Conclusion
Quoi de neuf chez Leica Geosystems
Leica Viva CS15 3.5G Contrôleur
Pour TS15, SmartRover ou SmartPole
IP67 et plage de température
d‘utilisation de -30°C à 60°C
Technologie d‘antenne totalement
intégrée (Bluetooth, WLAN, TPS
Radio, GSM/UMTS 3.5G)
26
5. Conclusion
Quoi de neuf chez Leica Geosystems
Leica SmartWorx Viva Version 3.0
27
Merci pour votre attention
