Téléphone + télévision + box Numericable dans

Alvidis automatique Grade 3

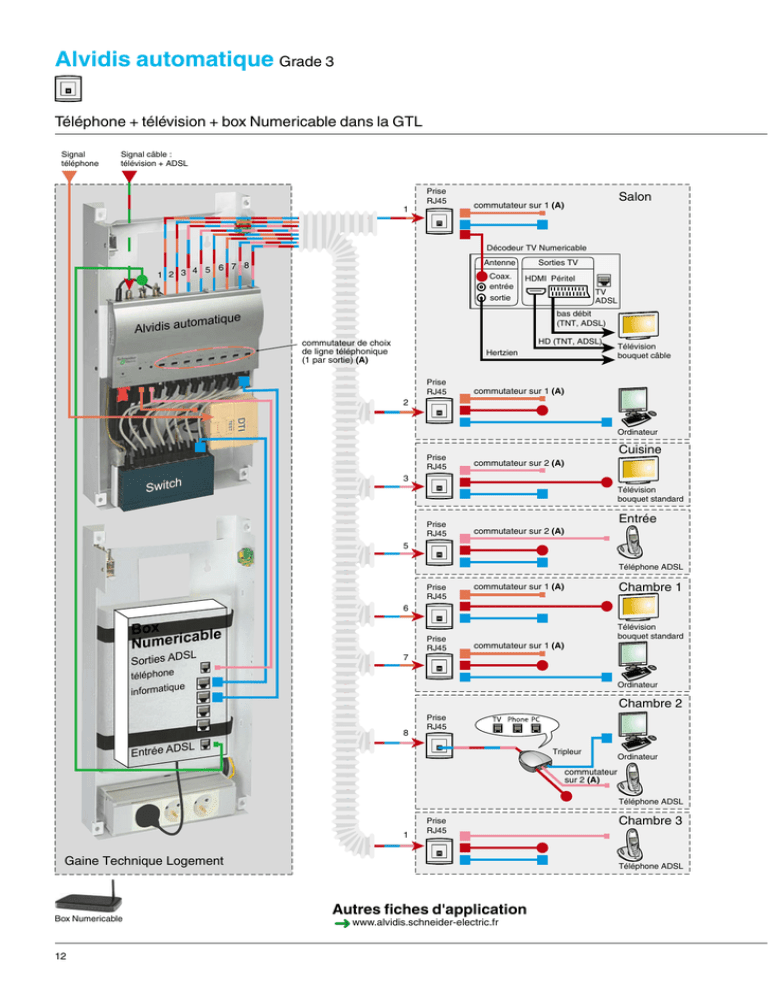

Téléphone + télévision + box Numericable dans la GTL
Signal
téléphone
Signal câble :
télévision + ADSL
Prise
RJ45
1
Salon
commutateur sur 1 (A)
Décodeur TV Numericable
Antenne
7 8
4 5 6
1 2 3
Alvidis au
Coax.
entrée
sortie
Sorties TV
HDMI Péritel
tomatique
TV
ADSL
bas débit
(TNT, ADSL)
HD (TNT, ADSL)
commutateur de choix
de ligne téléphonique
(1 par sortie) (A)
Hertzien
Prise
RJ45
Télévision
bouquet câble
commutateur sur 1 (A)
2
Ordinateur
Prise
RJ45
Switch
Cuisine
commutateur sur 2 (A)
3
Télévision
bouquet standard
Prise
RJ45
Entrée
commutateur sur 2 (A)
5
Téléphone ADSL
Prise
RJ45
Chambre 1
commutateur sur 1 (A)
6
Box
able
Numeric
DSL
Sorties A
Prise
RJ45
Télévision
bouquet standard
commutateur sur 1 (A)
7
téléphone
ue
informatiq
Ordinateur
Chambre 2
8
Prise
RJ45
SL
Entrée AD
Tripleur
Ordinateur
commutateur
sur 2 (A)
Téléphone ADSL
1
Prise
RJ45
Gaine Technique Logement
Box Numericable
12
Chambre 3
Téléphone ADSL
Autres fiches d'application
www.alvidis.schneider-electric.fr
Médias distribués
Téléphone France Telecom
Téléphone ADSL
Signal ADSL
Télévision câble
Réseau informatique / internet
Cordons de raccordement
RJ45
RJ45
RJ45
RJ11
Coaxial
RJ45
(A) Les 8 commutateurs à 2 positions
permettent de choisir le type de téléphone
distribué vers chaque prise terminale RJ45 :
b position 1 : téléphone France Telecom
b position 2 : téléphone ADSL
Caractéristiques de la configuration
@
@
@
@
_
_
_
La télévision, le téléphone et l'internet sont portés par le réseau câblé.
Box Numericable installé dans la GTL.
Décodeur TV Numericable câble en ambiance
Services disponibles simultanément sur toutes les prises RJ45 :
téléphone : France Telecom + ADSL via réseau câblé (A)
télévision : câble
informatique : accès internet + réseau interne
Description de l'installation
@ L’installation de la Box Numericable au plus près du boîtier Alvidis automatique
permet de gérer la distribution du téléphone ADSL, de l'internet, et permet le choix de
la prise où sera branché le décodeur TV Numericable.
@ Dans cette configuration :
_ toutes les prises RJ45 reçoivent le signal télévision analogique (bouquet standard),
_ pour bénéficier de l'ensemble des programmes télévision proposé par le
fournisseur, il est nécessaire de brancher le décodeur TV Numericable sur une
prise RJ45,
_ pour bénéficier du service de VOD (vidéo à la demande), il faut brancher le
décodeur TV Numericable sur une prise RJ45.
@ Le boîtier Alvidis automatique donne la possibilité de choisir le type de téléphone
(France Telecom ou ADSL) distribué sur chaque prise terminale.
@ Le tripleur permet de raccorder 3 équipements sur une seule prise RJ45 murale :
_ un ordinateur,
_ un téléphone,
_ une télévision (ou un décodeur TV câble).
Liste du matériel
Coffret Alvidis automatique prêt-à-l'emploi (1) .................................... VDIR590001
Coffret pour box ADSL ........................................................................ VDIR511000
Liaison entre la box Numericable et Alvidis automatique :
pour arrivée ADSL............................................................................... VDI546042
pour l'informatique .............................................................................. fourni avec la
box
_ pour le téléphone ADSL ...................................................................... VDI546043
@ Câble VDI grade 3 entre Alvidis automatique
et les prises terminales RJ45 :
_ 120 m en carton .................................................................................. VDI527005
_ 300 m en touret ................................................................................... VDI527004
@ Prises terminales RJ45 multimédias:
_ Alvaïs Blanc (2) ................................................................................... ALB81039
_ Alcyon ................................................................................................. ALB73539
_ M-Plan, Artec ou Antic (2) ................................................................... MTN465805
@ Cordons entre les prises terminales RJ45 et les équipements :
_ pour le téléphone (2 m) (4) .................................................................. VDI546022
_ pour la télévison (3 m) ......................................................................... VDI546031
_ pour l'informatique (2 m) (4) (5) ........................................................... VDI546037
@ Tripleurs avec ses 4 cordons ............................................................... VDI518110
@
@
@
_
_
(1) Coffret Alvidis automatique livré avec 3 cordons pour prises terminales (téléphone, télévision et
informatique)
(2) A compléter avec une plaque de finition (autres finitions : voir catalogue)
(3) A compléter avec un enjoliveur et une plaque de finition
(4) Autres longueurs : voir page 21
(5) Cordon spécifique à 2 paires. L'utilisation de cordons à 4 paires empêche le fonctionnement du
téléphone.
13
