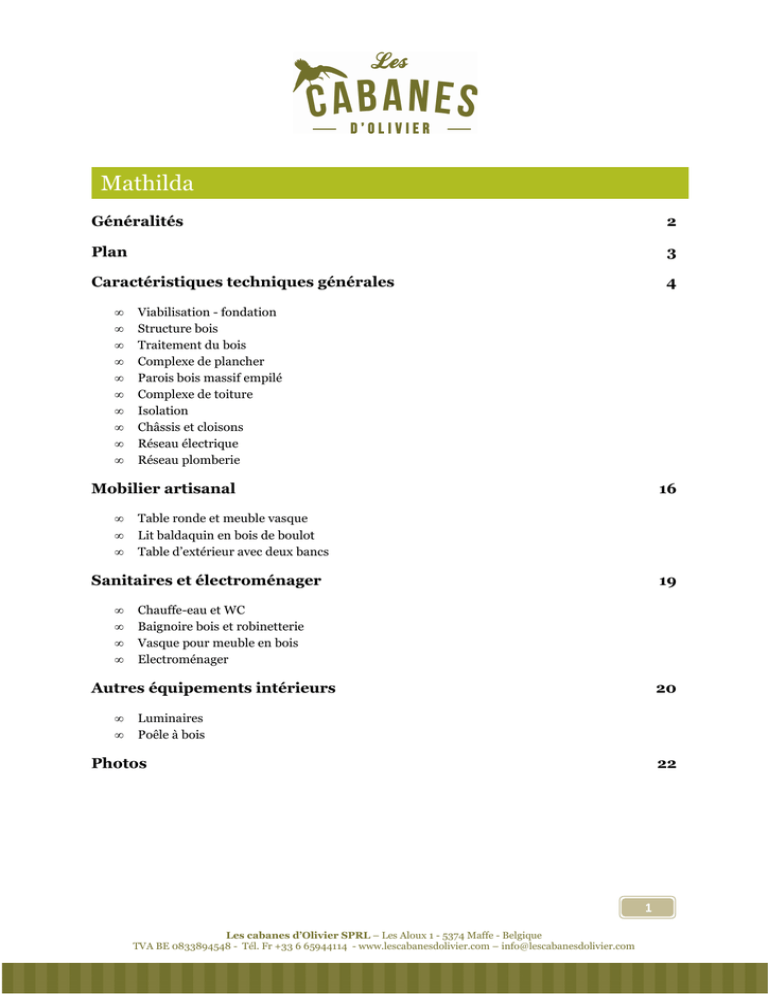

Mathilda
Généralités
2
Plan
3
Caractéristiques techniques générales
4
•
•
•
•
•
•
•
•
•
•
Viabilisation - fondation
Structure bois
Traitement du bois
Complexe de plancher
Parois bois massif empilé
Complexe de toiture
Isolation
Châssis et cloisons
Réseau électrique
Réseau plomberie
Mobilier artisanal
•
•
•
16
Table ronde et meuble vasque
Lit baldaquin en bois de boulot
Table d’extérieur avec deux bancs
Sanitaires et électroménager
•
•
•
•
19
Chauffe-eau et WC
Baignoire bois et robinetterie
Vasque pour meuble en bois
Electroménager
Autres équipements intérieurs
•
•
20
Luminaires
Poêle à bois
Photos
22
1
Les cabanes d’Olivier SPRL – Les Aloux 1 - 5374 Maffe - Belgique
TVA BE 0833894548 - Tél. Fr +33 6 65944114 - www.lescabanesdolivier.com – [email protected]
Généralités
La présente description porte sur la réalisation d’une cabane modèle type Mathilda :
•
•
•
•
•
Type de cabane : Chambre
Dimensions hors tout : 6 x 4 m (24 m²)
Nombre de pièce : 1 grande pièce communicante, WC privatif
Terrasse : 4 x 2,5 m (10 m²)
Capacité : 2 personnes
La cabane est isolée en toiture et plancher, les réseaux électriques et de plomberie
sont inclus. Le montage de la cabane est prévu sur site.
La présente notice descriptive a pour objet de définir les conditions techniques et les
prestations suivant lesquelles sera construite la cabane.
En ce qui concerne les équipements, il est expressément prévu qu'en cas de difficulté
d'approvisionnement ou de fourniture pour quelque motif que ce soit (rupture de
stock, défaut de fabrication, etc.) les Cabanes d'Olivier pourront les remplacer sans
indemnité par d'autres de qualité et de style équivalent. Les luminaires sont
renseignés à titre indicatif. Ceux-ci étant fonction des collections et des stocks
disponibles, ils pourront être remplacés par d'autres de qualité et de style équivalent.
Les photographies du document sont non contractuelles.
2
Plan Mathilda 6 x 4 m
3
Caractéristiques techniques générales
Viabilisation - Fondation
La cabane Mathilda repose sur 14 plots de fondation béton à niveau. De 30 cm de
diamètre ou de côté, chaque plot est coulé à une profondeur hors gel de 80 cm.
La viabilisation du terrain est un préalable à l’installation de la cabane, elle est prise
en charge par le client qui assurera une étude de sol si nécessaire. L’escalier peut être
placé à l’extrémité gauche ou droite de la terrasse ou centré à l’avant de la cabane.
4
Les pieds des pilotis sont fixés sur des tiges filetées réglables en hauteur, elles-mêmes
fixées aux plots de béton par scellement chimique, pour éviter tout contact du bois
avec le sol et l’humidité.
Nous préconisons la mise en place d’une chambre de visite hors gel à proximité de la
cabane (hors assise) pour la purge et la fermeture de l’eau. Pour la liaison entre la
chambre de visite et la cabane, nous recommandons une canalisation pré-isolée type
Uponor Supra.
5
Structure bois
Essence pin du nord. Structure en poteaux poutres 15/15 assemblés
traditionnellement en tenons et mortaises chevillées.
6
Traitement du bois
En version standard, nos cabanes sont traitées fongicide et insecticide.
7
Complexe de plancher (Solivage)
8
Paroi bois massif empilé
Paroi bois massif empilé en pin du nord raboté de 72 mm
Complexe de toiture
En version standard, le plafond sur chevron est composé d’une toile tendue anti feu
couleur moka, suivi d’un panneau de contreventement, sur lequel viennent
s’appliquer les panneaux d’isolant en polystyrène, suivi d’une membrane haute
résistance pare-pluie/pare-vent. Un lattage de 4 cm est ensuite appliqué à l’axe de
chaque chevron pour assurer une ventilation sous couverture réalisée en toile
outdoor de coton biologique. Les cheneaux sont en rondin de bois. En option, nous
proposons un plafond en voliges rabotées ajourée avec voile noir.
Coupe de principe
Cheneau en rondin de bois
9
Finition du plafond sur chevron avec toile tendue
Couverture standard en toile outdoor coton biologique couleur chocolat
Option couverture en planches de mélèze non traité
10
Option couverture en bardeaux de cèdre rouge
Isolation
L’isolation est installée en sol et toiture. Nous travaillons en version standard avec
des panneaux de polystyrène de 60 mm. Des panneaux en fibre de bois écologiques
sont proposés en option.
Polystyrène
Option fibre de bois
11
Châssis et cloisons
Double porte d’entrée 160 cm x 200 cm
Double vitrage - Poignée de porte noire
Fenêtre oeil de bœuf 80 cm x 80 cm oscillo
battante- Double vitrage - Poignée noire
Box WC , porte coulissante
Volets extérieurs, en option
12
Réseau électrique standard
13
Nous travaillons avec des pieuvres électriques préfabriquées en atelier conformes à la
norme NFC 15-100 et au plan d'implantation ci-dessus. Alimentation prévue en
220V monophasée. Le raccordement définitif de l'installation est à la charge du
client. La distribution du réseau s’effectue par le plancher technique et remonte dans
les madriers empilés, tous les interrupteurs et prises sont encastrés, le réseau
est non-apparent.
Appareillage type ASSIVA anthracite
PIECE DE VIE
•
•
•
•
•
Allumage simple en applique x3
Allumage simple centrale x1
Prise de courant simple 2P+T x3
Alimentation chauffage 1000W x1
Liaison équipotentielle secondaire x1
WC
• Allumage simple (en applique) x 1
EXTERIEUR
• Allumage simple à voyant x 1
LOCAL TECHNIQUE
• Liaison équipotentielle principale x 1
• Alimentation cumulus (capacité 100 litres
vertical) x 1
Tableau général de protection:
• Disjoncteur protection de tête uni+neutre 32A
30mA
• Disjoncteur phase / neutre 10A (éclairage)
• Disjoncteur phase / neutre 16A (prises de
courant)
• Disjoncteur phase / neutre 16A (cumulus)
• Disjoncteur phase / neutre 16A (chauffage)
• Coffret 13 modules avec porte sur GTL
14
Réseau plomberie
La distribution en eau est prévue par le plancher technique en réseau unifilaire isolé
depuis la nourrice. Aucun raccord n’est effectué dans le plancher, ce qui garantit une
meilleure isolation et permet d’éviter toute intervention sous plancher. Un chauffe
eau de 100 litres est positionné verticalement dans le local technique. L’évacuation
des eaux usées se fait par des canalisations PVC.
15
Mobilier artisanal
Meuble vasque et table ronde
Double meuble vasque ornamental avec pieds en rondin
Ensemble table en pin de 80 cm, pieds de table
en bois de bouleau et tabourets bois massif 30
cm. Livrés sans coussins.
Tête de lit:
persienne en bois de bouleau
16
Lit baldaquin en bois de bouleau
Lit 200 x 160 cm
Pied de lit en rondin
Table d’extérieur avec deux bancs - en option
Table 120 x 80 cm
Bancs 30 x 120 cm
17
Sanitaires – Electroménager
Chauffe-eau et WC
Chauffe-eau 100 litres
Pack WC sortie verticale - 74 x 37 x 67 cm
Baignoire bois et robinetterie
Baignoire Acacia 150 x 80 x 80/60 cm
Mitigeur de bain à bec fixe
18
Vasque pour meuble en bois
Vasque à poser céramique blanche: 38 x 38 x 15,5
Mitigeur à bec mobile – 30 cm
Electroménager
Convecteur électrique noir 1500 W
Fixation murale - 40 x 90 x 5,7 cm
Remarque : les sanitaires et l’électroménager sont sélectionnés en milieu de gamme chez des
fabricants de la grande distribution, la garantie ne peut être répercutée sur les Cabanes d’Olivier.
19
Autres équipements
Luminaires
Suspension intérieure
Suspension extérieure
Appliques salle de bain et WC
Appliques salon
Remarque : La sélection des luminaires est fonction des collections et des stocks disponibles. Le style
est renseigné à titre indicatif, les articles peuvent être remplacés. Aucune reprise ne sera accordée.
20
Poêle à bois
Poêle Country 4 de Charmwood
La Country 4 de Charnwood est de style intemporel
et traditionnel. Depuis leur création, les poêles
Country ont été adoptés avec succès par des
milliers de foyers tout autour du globe.
Ils bénéficient d'une technologie moderne et assure
une combustion propre et un chauffage ultraefficace.
Puissance:
4.8kW (entre 2 et 5.5kW)
Matériaux:
Plaque d’acier, fonte, vitre céramique
Conduit, cheminée et passage de toit
21
Photos
22
