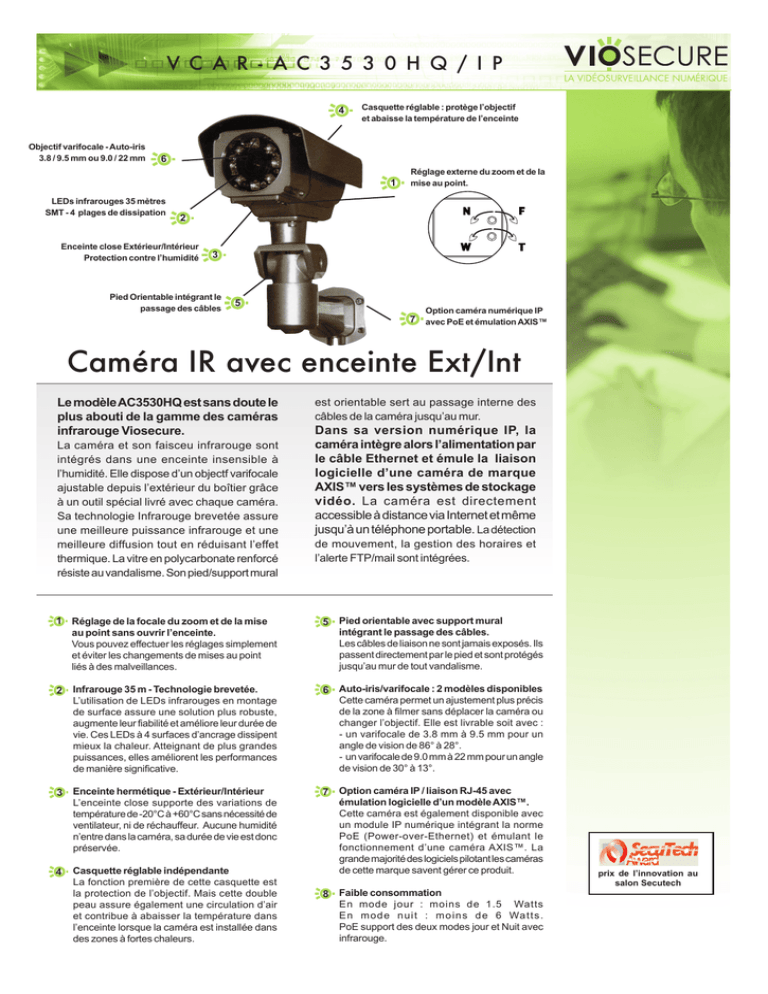

Caméra IR avec enceinte Ext/Int

V C A R - A C 3 5 3 0 H Q / I P
4
Objectif varifocale - Auto-iris
3.8 / 9.5 mm ou 9.0 / 22 mm
Casquette réglable : protège l’objectif
et abaisse la température de l’enceinte
113 mm
6
1
LEDs infrarouges 35 mètres
SMT - 4 plages de dissipation
N
2
Enceinte close Extérieur/Intérieur
Protection contre l’humidité
Réglage externe du zoom et de la
mise au point.
250 mm
F
99 mm
W
3
Pied Orientable intégrant le
passage des câbles
5
T
200 mm
Option caméra numérique IP
7 avec PoE et émulation AXIS™
Caméra IR avec enceinte Ext/Int
Le modèle AC3530HQ est sans doute le
plus abouti de la gamme des caméras
infrarouge Viosecure.
La caméra et son faisceu infrarouge sont
intégrés dans une enceinte insensible à
l’humidité. Elle dispose d’un objectf varifocale
ajustable depuis l’extérieur du boîtier grâce
à un outil spécial livré avec chaque caméra.
Sa technologie Infrarouge brevetée assure
une meilleure puissance infrarouge et une
meilleure diffusion tout en réduisant l’effet
thermique. La vitre en polycarbonate renforcé
résiste au vandalisme. Son pied/support mural
est orientable sert au passage interne des
câbles de la caméra jusqu’au mur.
Dans sa version numérique IP, la
caméra intègre alors l’alimentation par
le câble Ethernet et émule la liaison
logicielle d’une caméra de marque
AXIS™ vers les systèmes de stockage
vidéo. La caméra est directement
accessible à distance via Internet et même
jusqu’à un téléphone portable. La détection
de mouvement, la gestion des horaires et
l’alerte FTP/mail sont intégrées.
1 Réglage de la focale du zoom et de la mise
au point sans ouvrir l’enceinte.
Vous pouvez effectuer les réglages simplement
et éviter les changements de mises au point
liés à des malveillances.
5
Pied
orientable avec support mural
intégrant le passage des câbles.
Les câbles de liaison ne sont jamais exposés. Ils
passent directement par le pied et sont protégés
jusqu’au mur de tout vandalisme.
2
Infrarouge 35 m - Technologie brevetée.
L’utilisation de LEDs infrarouges en montage
de surface assure une solution plus robuste,
augmente leur fiabilité et améliore leur durée de
vie. Ces LEDs à 4 surfaces d’ancrage dissipent
mieux la chaleur. Atteignant de plus grandes
puissances, elles améliorent les performances
de manière significative.
6
Auto-iris/varifocale
: 2 modèles disponibles
Cette caméra permet un ajustement plus précis
de la zone à filmer sans déplacer la caméra ou
changer l’objectif. Elle est livrable soit avec :
- un varifocale de 3.8 mm à 9.5 mm pour un
angle de vision de 86° à 28°.
- un varifocale de 9.0 mm à 22 mm pour un angle
de vision de 30° à 13°.
3
Enceinte hermétique - Extérieur/Intérieur
L’enceinte close supporte des variations de
température de -20°C à +60°C sans nécessité de
ventilateur, ni de réchauffeur. Aucune humidité
n’entre dans la caméra, sa durée de vie est donc
préservée.
7
4
Casquette réglable indépendante
La fonction première de cette casquette est
la protection de l’objectif. Mais cette double
peau assure également une circulation d’air
et contribue à abaisser la température dans
l’enceinte lorsque la caméra est installée dans
des zones à fortes chaleurs.
Option
caméra IP / liaison RJ-45 avec
émulation logicielle d’un modèle AXIS™.
Cette caméra est également disponible avec
un module IP numérique intégrant la norme
PoE (Power-over-Ethernet) et émulant le
fonctionnement d’une caméra AXIS™. La
grande majorité des logiciels pilotant les caméras
de cette marque savent gérer ce produit.
8
Faible
consommation
En mode jour : moins de 1.5 Watts
En mode nuit : moins de 6 Watts.
PoE support des deux modes jour et Nuit avec
infrarouge.
prix de l’innovation au
salon Secutech
A P P L I C A T I O N S
Quelques exemples d’utilisation
Surveillance périmétrique de bâtiments
Résistante aux intempéries et insensible à l’humidité grâce à son enceinte close, sans
ventilateur ni réchauffeur, la caméra AC2520HQ assure ici une surveillance continue
tout en réduisant les risques de détérioration liés au vandalisme.
Son système infrarouge assure une vision de qualité de jour comme de nuit permettant
une surveillance plus précise par les opérateurs. Son détecteur de luminosité avec
contrôle retard assure le basculement automatique en mode Infrarouge.
Surveillance de processus industriel
L’enceinte fermée et insensible aux facteurs extérieurs a été un choix
déterminant pour ce type de caméra dans cette installation. Les projections
et les hautes températures ne peuvent détériorer l’intérieur de la caméra.
Le passage des câbles dans le support mural et orientable de la
caméra réduit les risques de dommages. Même dans ces conditions
extrêmes, la caméra reste protégée et sa durée de vie est préservée
Identification et contrôle d’accès
Le réglage précis et extérieur de la mise au point et du zoom a permis une
installation en un temps record. Les personnes se présentant devant l’entrée
sont ainsi clairement identifiables et le contrôle d’accès n’en est que plus efficace.
L’humidité environnante n’entre pas dans la caméra grâce à son enceinte close.
Levée de doute dans les zones de stockage - Vision infrarouge.
Son Objectif 3.8 mm assure une vision presque totale de la pièce lorsque la
caméra est placée dans un angle (Vision de 86° en focale 3.8 mm). Lors d’un
déclenchement d’alarme, un télésurveilleur ou un opérateur peut aisément détecter
une présence même en pleine nuit grâce à la bonne qualité du faisceau infrarouge
tant sur la distance (25 mètres) que sur l’angle complet de vision (Diffusion Brevetée).
L’utilisation d’une caméra IP, toute à la fois numérique et analogique,
permet de combiner l’enregistrement vidéo sur place et l’accès à distance
depuis un téléphone portabke ou un ordinateur connecté à Internet.
N
U
M
E
R
I
Q
U
E
Accessoires
Pied/support mural avec passage de câbles interne
(Inclus dans l’emballage avec la caméra)
Bloc d’alimentation secteur
12 Volts / 2 Amp. - + au Centre
(En option)
Caractéristiques du modèle numérique IP
Double connectique BNC/RJ45 pour
une liaison simultanée analogique et
numérique. Cette double liaison assure
la compatibilité avec les systèmes de
stockage analogique locaux existants
tout en permettant un accès distant à la
caméra via une liaison Internet.
Alimentation par le câble Ethernet
grâce au support de la technologie PoE
(Power-over-Ethernet 802.3af).
Jusqu’à 9 flux de diffusion permettent
l’envoi simultané à différentes
résolutions des images vers un maximum
de 10 équipements et utilisateurs.
Trois encodages simultanés possibles
MJPEG, MPEG4-SP et H.264.
4 résolutions d’affichage 704x576
(4CIF), 322x258 (CIF) et 160x120
(QQVGA) sont disponibles.
La sécurité d’accès de votre caméra
est assurée par une gestion des droits
d’accès des utilisateurs et par un filtrage
des adresses IP pouvant accéder à la
caméra.
Le support d’un logiciel ActiveX permet
d’utiliser le programme de navigation
Web Microsoft® Internet 6.0 ou une
version ultérieure pour la visualisation et
l’enregistrement des images ainsi que la
configuration de la caméra.
Le logiciel de stockage SecuGuard
Basic est livré avec chaque caméra
et permet de gérer jusqu’à 16 canaux.
Il assure l’enregistrement des vidéos
et images leur relecture ainsi que la
visualisation en directe des caméras.
10 zones définissables de détection
de mouvements avec réglages de
sensibilité indépendants peuvent
déclencher l’enregistrement ou la prise
de vue.
Un utilitaire d’aide à l’installation
détecte les caméras installées et vous
assiste dans la configuration de la ou de
vos caméras. Le support de la norme
uPnP permet de simplifier la configuration
d’un routeur compatible à cette norme en
ouvrant les ports IP (HTTP) nécessaires
et évitant une configuration fastidieuse du
routeur.
Les déclenchements d’alarme peuvent
entraîner des actions multiples et
variées, comme l’alerte par mail, la
notification TCP ou HTTP, le déplacement
et le positionnement de la caméra (Si
fonction PTZ active), l’enregistrement
d’images ou de séquences vidéo.
Les téléphones portables peuvent
désormais devenir des outils d’aide
à la surveillance. Si votre téléphone
supporte la norme 3GPP, vous pouvez
visualiser en direct la caméra. Une liste
des téléphones portables déjà testés est
disponible à droite.
Une programmation horaire définit les
plages horaires de fonctionnement de
manière quotidienne ou hebdomadaire.
Téléphones portables testés:
Nokia N70, N73, N95, E65
Motorola V3x, E770,
Sony Ericsson SE K600i SE
K700i, SE700i, SE800i, Z610i,
Samsung SGH400,
HTC TynTNII
Apple iPhone et iPhone 3G
S P E C I F I C A T I O N S
Caractéristiques techniques
Capteur
520TVL- résolution PAL 795 x 596 pixels - CDD 1/3 de pouce SONY
Sensibilité 0,06 Lux en mode jour et 0 Lux en mode Infrarouge
Obturateur électronique 1/50 à 1/100.000 Sec.
Compensation auto. du contre-jour (BLC)/Ajustement auto. de Gain (AGC)
Balance des blancs automatique - ATW 2500° - 9500° K
Correction Gamma 0.45 - PAL 625 lignes - 2:1 intrelacé
Fréquence de scan 15.625 Hz (Horiz.) et 50 Hz (Vertical)
Optique
Auto-Iris et Varifocale ajustable depuis l’extérieur de l’enceinte :
Focale 3.8 à 9.5 mm - F:1.2 (Grand Angle) - F:2.0 (Télé)
Angle de 74,2° à 30° (Ref. VCAR-AC2530HQ-3MM)
Infrarouge
Focale 9.0 à 22 mm - F:1.5 (Grand Angle) - F:2.9 (Télé)
Angle de vision horizontal 30.6° à 13° (Ref. VCAR-AC2530HQ-9MM)
Distance maxi. 35 mètres - Longueur d’onde 850nm
Technologie Thermal Management : LED AIGaInP High-Light en
montage de surface sur circuit imprimé dissipateur hybride-métal
Chaque LED fournit 0.25 W lumen (lm), soit 4 fois plus de luminosité qu’une
LED infrarouge longue distance standard.
Faisceau infrarouge composé de 8 LEDs infrarouge orientées pour assurer
une vision optimale et régulière sur un angle pouvant atteindre 80°
Photo-senseur de passage mode IR à 10 Lux avec contrôle de retard afin
d’éviter les basculements intempestifs au crépuscule et au levée du jour.
Interfaces
Connectivité réseau
(modèles IP uniquement)
Port BNC vidéo composite 75 Ohms - 1.0 Vp-p
Connecteur Jack femelle pour alimentation
Consommation
Protection
Modèles analogiques :
1.2 Watts (12 Volts / 100 mA) / 3.4 Watts (12 Volts / 280 mA) en mode IR
Alimentation 12 Volts DC par connecteur Jack
Modèles numériques IP:
4.2 Watts (12 Volts / 350 mA) / 6.4 Watts (12 Volts / 530 mA) en mode IR
Alimentation 12 Volts DC (connect. jack) ou via le câble Ethernet (PoE).
Dimensions
Poids net
Normes
250 mm x 113 mm x 99 mm (Longueur x largeur x hauteur)
Livré avec pied orientable à Fixation murale, cheville et vis de fixation
1 port Ethernet 10/100 Mbps - 802.3af (PoE)
Connecteur RJ-45 femelle monté sur câble.
Conformité aux standards 10BaseT et 100BaseTX auto-,négociation
TCP/IP, HTTP, SMTP, FTP, NTP, DNS, DHCP, RTSP, PPPoE, 3GPP.
Encodage Vidéo H.264 / MPEG4-SP / MJPEG simultanés
Encodage Audio G.711/G.726 (RTSP) / AMR (3GPP)
Vitre polycarbonate renforcé pour la protection de l’optique
Passage de câble interne depuis la caméra et jusqu’au mur.
Conforme aux spécifications du standard IP66 - WeatherProof
1.5 Kg - Emballage carton complet - entièrement recyclable
FCC / CE - RoHS - Tests IPQC (Vibration / Chute / Température)
Modèles disponibles - Références
113 mm
250 mm
N
F
W
T
99 VCAR-AC3530HQ-3MM
mm
VCAR-AC3530HQ-9MM
Caméra Vidéo analogique équipée d’un objectif varifocale 3.8 mm à 9.5 mm
Caméra Vidéo analogique équipée d’un objectif varifocale 9 mm à 22 mm 200 mm
250 mm
N
F
W
T
99 mm
VCAR-AC3530HQIP-3MM
VCAR-AC3530HQIP-9MM
Caméra Vidéo numérique IP équipée d’un objectif varifocale 3.8mm à 9.5 mm
Double connectique BNC vidéo et RJ-45 simultanée
Caméra Vidéo numérique IP équipée d’un objectif varifocale 9 mm à 22 mm
Double connectique BNC vidéo et RJ-45 simultanée
VCAR-ALIM
Bloc d’alimentation Secteur 220 Volts / 12 Volts DC - 2 Amp. (n on inclus)
VCAR-SUPAC
Support mural et orientable avec passage de câbles interne (pièce détachée)
200 mm
Les marques déposées sont la propriété de leurs dépositaires respectifs. Toutes les spécifications et caractéristiques sont définis sous réserve et peuvent être modifiées sans préavis - Photos non contractuelles
LOGICIELS
DE
STOCKAGE
Fonctionnalités des logiciels
SecuGuard Basic
Viosoft
Nombre maximum de canaux
16 caméras
64 caméras
Gestion multi-marques de caméras
NON
OUI
Gestion des caméras Mégapixels
NON
OUI
Affichage plein écran
NON
OUI
Affichage sur plusieurs moniteurs
NON
OUI
Surveillance intelligente (Perte focus, colis oublié, ...)
NON
OUI
Enregistrement continu
OUI
OUI
Enregistrement sur détection de mouvement
OUI
OUI
Planification horaire d’enregistrement
OUI
OUI
Accès à distance (Internet et téléphone portable)
NON
OUI
Gestion de cartes et plans
OUI
NON
Lecture des enregistrements
OUI
OUI
Recherche dans les images enregistrées
NON
OUI
Historique des alarmes et déclenchements
NON
OUI
Pré-enregistrement
NON
OUI
Notification d’alarmes et déclenchement par mail
OUI
OUI
Notification d’alarmes par SMS et téléphone
OUI
OUI
Gestion des caméras motorisés (PTZ)
OUI
OUI
Prise d’images instantanée
OUI
OUI
Gestion des utilisateurs et des accès
OUI
OUI
Suppression automatique des enregistrements
NON
OUI
Utilitaire de maintenance de la base d’images
OUI
OUI
Marques des caméras supportées par Viosoft
AXIS Communications
Sony
Mobotix
Samsung
Panasonic
Toshiba
ACTi
Comet Labs
Etrovision Hitron Systems
Lumenera
Vivotek
Arecont Vision
D-Link
EverFocus
IQ Invision
Pixord
Atlantis Land
Dynacolor
Fine
Linksys
Probe
V C A R - A C 3 5 3 0 H Q / I P
Réglages de distance / Focale
Modèle CAR-AC3530HQ-3M ( focale 3.8 - 9.5 mm) - PAL Format D1 (704x576 pixels)
Varifocale réglée sur 3.8 mm
Distance
Largeur (m)
Hauteur (m)
2m
3m
4m
6m
10 m
2,5 m
3,8 m
5m
7,5 m
12,6 m
1,9 m
2,8 m
3,8 m
5,6 m
9,5 m
Visage
(pixels)
62x43
41x29
31x21
20x14
12x8
Immat. FR
(pixels)
154x34
101x23
77x17
51x11
30x6
Visage
(pixels)
156x111
104x83
78x55
52x36
31x21
Immat. FR
(pixels)
386x87
257x65
193x43
128x28
77x17
Varifocale réglée sur 9.5 mm
Distance
Largeur (m)
Hauteur (m)
2m
3m
4m
6m
10 m
1m
1,5 m
2m
3m
5m
0,75 m
1m
1,5 m
2,3 m
3,8 m
Modèle CAR-AC3530HQ-9M (focale 9.0 - 22 mm) - PAL Format D1 (704x576 pixels)
Varifocale réglée sur 9.0 mm
Distance
Largeur (m)
Hauteur (m)
2m
3m
4m
6m
10 m
15 m
20 m
1m
1,6 m
2,1 m
3,2 m
5,3 m
8m
10,6 m
0,8 m
1,2 m
1,6 m
2,4 m
4m
6m
8m
Visage
(pixels)
156x104
97x69
74x52
48x34
29x20
19x13
14x10
Immat. FR
(pixels)
386x81
241x54
184x40
120x27
72x16
48x10
36x8
Visage
(pixels)
179x128
120x83
91x64
71x52
47x34
36x26
28x20
24x17
Immat. FR
(pixels)
444x100
297x65
227x50
175x40
117x27
89x20
71x15
59x13
Varifocale réglée sur 22 mm
Distance
Largeur (m)
Hauteur (m)
4m
6m
8m
10 m
15 m
20 m
25 m
30 m
0,87 m
1,3 m
1,7
2,2 m
3,3 m
4,3 m
5,4 m
6,5
0,65 m
1m
1,3 m
1,6 m
2,4 m
3,2 m
4,1 m
4,9
Afin de faciliter l’identification d’une personne, la résolution du visage dans des
conditions de luminosité acceptables doit être d’environ 90x60 pixels.
C’est ce que confirme le décret ministériel du 3 Aout 2007 précisant que l’extraction
vidéo d’une vignette de visage doit être d’une résolution minimale de 90x60.pixels.
La lecture de plaque minéralogique française dans des conditions de luminosité
acceptables ne peut se faire à l’aide de cette caméra que lors de déplacements
dans à vitesse réduite conforme à la réglementation du code de la route sur les
parkings et aires de stationnements.
A
F
F
I
C
H
A
G
E
Résolution vidéo et encodage de l’image
Les liaisons analogiques utilisent des résolutions vidéo
de type télévision et les liaisons numériques IP utilisent
habituellement des résolutions d’ordinateurs.
La caméra AC3530HQIP déroge à cette règle en offrant
la même résolution en numérique qu’en analogique,
améliorant ainsi la résolution de l’image.
QVGA
(320x240)
CIF (352x288)
VGA
(640x480)
4CIF ou PAL-TV (704x576)
Le port BNC transmet un signal vidéo composite unique conforme au standard 4CIF/PAL-TV. (704 x 576).
La résolution d’enregistrement peut être réduite par le
stockeur vidéo notamment à 704x288 ou 352x288 pixels.
La résolution de visualisation en direct est définie
par le moniteur vidéo qui affiche l’image en temps réel.
La résolution de la lecture d’images ne peut excéder la
résolution définie pour l’enregistrement.
Le port RJ-45 Ethernet permet un affichage vidéo dans trois résolutions possibles 704x576 (4CIF),
352x288 (PAL-CIF) et 160x120 (QQVGA).
Les images transmises sous forme de paquets successifs sont encodées soit en MJPEG soit en
MPEG4. Jusqu’à 4 flux vidéo peuvent être générés simultanément. La résolution d’enregistrement peut
donc être indépendante et différente de la résolution d’affichage. Ceci facilite notamment la transmission des
Encodage mode MJPEG : Chaque image est transmise entièrement.
Encodage mode MPEG4 : Seules les zones de mouvements (sur notre exemple : la personne) sont
transmises. Une image entière est transmise de manière périodique. Sa fréquence est définie par un
paramètre appelé GOP/GOF.
Dans la plupart des cas, le passage d’un encodage MJPEG à MPEG4 permet de réduire la charge des
informations transmises de manière importante.
Les marques déposées sont la propriété de leurs dépositaires respectifs. Toutes les spécifications et caractéristiques sont définis sous réserve et peuvent être modifiées sans préavis - Photos non contractuelles
S
T
O
C
K
A
G
E
Bande passante réseau et capacité de stockage
Le taux de transfert des images et la capacité de stockage dépendent principalement :
des mouvements dans l’image, du mode d’encodage : MJPEG / MPEG-4 / H.264, de la résolution de
l’image : 4CIF (704x576), CIF (352x288), du nombre d’images par seconde et du taux de compression
utilisé. Les valeurs ci-dessous ont été mesurées sur un paysage arboré un jour de vent, scène à forts
mouvements nécessitant une bande passante maximale, enregistrement en continu pendant 24 Heures.
Résolution 4CIF (704x576) - Qualité 90% - (valeur par défaut)
Nombre d’images
par seconde
Taux de transfert sur Ethernet
(Bande passante utilisée - en Kilobits/s)
Capacité de stockage utilisée par jour
(Enregistrement continu - en Gigaoctets)
MJPEG
MPEG-4
H.264
MJPEG
MPEG4
H.264
25 ips
12.600 Kb/s
6.700 Kb/s
5.200 Kb/s
130 Go/jour
70 Go/jour
53 Go/jour
12 ips
6.650 Kb/s
3.700 Kb/s
2.950 Kb/s
69 Go/jour
38 Go/jour
30 Go/jour
6 ips
3.600 Kb/s
2.200 Kb/s
1.830 Kb/s
37 Go/jour
23 Go/jour
19 Go/jour
1 ips
660 Kb/s
430 Kb/s
390 Kb/s
6,8 Go/jour
4,5 Go/jour
4 Go/jour
Résolution 4CIF (704x576) - Qualité 50% - (Compression plus importante)
Nombre d’images
par seconde
Taux de transfert sur Ethernet
(Bande passante utilisée - en Kilobits/s)
Capacité de stockage utilisée par jour
(Enregistrement continu - en Gigaoctets)
MJPEG
MPEG-4
H.264
MJPEG
MPEG-4
H.264
25 ips
8.400 Kb/s
4.100 Kb/s
3.100 Kb/s
90 Go/jour
44 Go/jour
33 Go/jour
12 ips
4.800 Kb/s
2.400 Kb/s
1.700 Kb/s
51 Go/jour
26 Go/jour
18 Go/jour
6 ips
2.900 Kb/s
1.400 Kb/s
800 Kb/s
31 Go/jour
15 Go/jour
8 Go/jour
1 ips
410 Kb/s
280 Kb/s
210 Kb/s
4 Go/jour
3 Go/jour
2 Go/jour
Pour calculer les taux de transfert et la capacité de stockage nécessaire pour un enregistrement dans
une résolution CIF (352x288), divisez la valeur par 4 puis multipliez-la par 1,5.
Afin de réduire de manière importante la capacité de stockage, il est possible d’augmenter le niveau de
compression des images. La qualité s’en trouve réduite. Ceci peut alors constituer un problème si vous
devez zoomer dans les images à la relecture en vue d’une identification ou de la recherche d’un détail.
Image 4CIF - Qualité 90%
Image 4CIF - Qualité 40%
Grossissement 2X
L’arrêté ministériel du 3 Aout 2007 précise également que la vitesse d’enregistrement doit être au minimum
de 6 images par seconde pour les plans dits larges. Cette vitesse d’enregistrement est portée à 12 images
par seconde pour les plans dits étroits et pour les caméras exclusivement destinées à surveiller des flux de
personnes en « déplacement rapide».
Les marques déposées sont la propriété de leurs dépositaires respectifs. Toutes les spécifications et caractéristiques sont définis sous réserve et peuvent être modifiées sans préavis - Photos non contractuelles
VCAR-AC3530HQ/HQIP
connexions de la caméra
Cet équipement doit
être alimenté par
un courant continu
de 12 volts (DC).
Un connecteur BNC pour la liaison vidéo analogique.
Un connecteur d’alimentation DC Jack :
-
+
Sur le connecteur d’alimentation DC Jack :
Le signal + est placé sur la pin centrale
et le signal - sur le pourtour du jack.
Si vous êtes amené à couper le connecteur
d’alimentation DC Jack pour le raccordement
vérifier la polarité :
Le fil Rouge fournit le signal +12V de la caméra
Le fil blanc fournit le signal +12V du CCD
Les 2 autres fils noir/bleu correspondent à la masse.
Certains modèles de caméras ne disposent que d’un
fil rouge et d’un fil noir. Le CCD est alors alimenté directement par ces deux fils. Dans ce cas, le fil rouge
transmet le signal +12V et le fil noir fournit la masse.
Une connexion inverse peut entraîner la destruction de
la caméra. Une telle réparation ne serait pas prise en
charge dans le cadre de la garantie constructeur.
Les marques déposées sont la propriété de leurs dépositaires respectifs. Toutes les spécifications et caractéristiques sont définis sous réserve et peuvent être modifiées sans préavis - Photos non contractuelles
V C A R - A C 3 5 3 0 H Q / I P
Caractéristiques physiques
113 mm
250 mm
N
F
W
T
99 mm
Réglages :
Focus : N = Proche / F : Distant
Zoom : W = Grand angle / T : Télé
200 mm
Avant installation
Précautions
Vérifiez que votre livraison est conforme, qu’aucun accessoire n’est
manquant ou endommagé. Dans le cas contraire, n’installez pas le produit
et contactez directement votre fournisseur.
L’emballage du colis doit contenir :
- La caméra enfermée dans son enceinte
- Le support mural orientable équipé des 4 vis de fixation sur la caméra
- 3 vis et 3 chevilles pour assurer la fixation murale
- Un outil permettant d’ajuster la mise au point et le zoom
- (pour les modèles IP ) : un CD-ROM contenant le manuel d’installation,
les utilitaires permettant la détection des caméras dans le réseau et
le logiciel de stockage SecuGuard Basic
Utilisez une source de courant appropriée. Cette caméra doit être
alimentée en 12 Volts DC (courant continu). La pin centrale connecteur
Jack d’alimentation est branchée sur le +12V. Votre source d’alimentation
doit pouvoir fournir au moins 1 Ampère sous ce voltage. Avant de placer la
caméra sous tension assurez vous que l’alimentation est adaptée.
La luminosité du faisceau infrarouge est influencée par l’environnement.
sa composition et la réflection des objets. (Les personnes, le verre,
les murs, les animaux, la neige, les objets de couleur blanche offrent
un bon indice de réflection. Les objets comme les briques en terre, les lacs,
les rivières, les pelouses, les champs, les revêtements bitumineux
disposent d’un faible indice de réflection.
Vérifications
Réglages
Pour vérifier que votre caméra est bien alimentée, il vous suffit d’assombrir
le devant de la caméra par une main ou en la plaçant dans un carton afin
de vérifier que le faisceau de LEDs infrarouges s’illumine.
Un faible halo rouge sur chaque led IR confirme son bon fonctionnement
et la présence de la tension d’alimentation dans la caméra.
Afin d’éviter tout dommage à cet équipement ne l’ouvrez pas. les réglages
de cette caméra s’effectue directement depuis l’extérieur et aucune
manipulation ne requiert l’ouverture du produit
Les deux vis de réglages permettant l’ajustement de la mise au point et du
zoom sont disponibles à l’avant, sous la caméra.
L’outil spécial livré permet d’assurer ce réglage.
V C A R - A C 3 5 3 0 H Q / I P
Généralités et fonctionnalités
Introduction
Nous vous remercions de votre confiance et espérons que ce produit vous
donnera entière satisfaction. Chaque caméra subit des tests de
fonctionnement en mode jour comme en mode infrarouge et a été
contrôlée par notre service qualité avant son expédition.
Cette caméra est conforme aux normes CE et aux spécification RoHS.
Généralités
Cette caméra est équipée de LEDs infrarouges AIGaInP à haut gain.
Ces LEDs dissipent mieux la chaleur sur 4 surfaces d’ancrage placées
sur un circuit imprimé hybride-metal qui assure une meilleure extraction
de la chaleur. Chaque LED infrarouge utilisée est 4 fois plus puissante
qu’une LED standard. Le faisceau infrarouge est ainsi mieux réparti sur
un angle plus ouvert (jusqu’à 80°) et couvre une distance plus importante.
Caractéristiques techniques
Capteur
520TVL- résolution PAL - CDD 1/3 de pouce SONY
résolution effective : 795 x 596 pixels
Sensibilité 0,06 Lux en mode jour et 0 Lux en mode Infrarouge
Obturateur électronique 1/50 à 1/100.000 Sec.
Compensation automatique du contre-jour (BLC Auto)
Ajustement automatique de Gain (AGC Auto)
Balance des blancs automatique - ATW 2500° - 9500° K
Correction Gamma 0.45 - PAL 625 lignes - 2:1 intrelacé
Fréquence de scan 15.625 Hz (Horiz.) et 50 Hz (Vertical)
Optique
Infrarouge
Auto-Iris et Varifocale ajustable depuis l’extérieur de l’enceinte :
Focale 3.8 à 9.5 mm - Angle de 74,2 à 30° (Ref. VCAR-AC3530HQ-3MM)
Focale 9.0 à 22 mm - Angle de 30,6° à 13° (Ref. VCAR-AC3530HQ-9MM)
Distance 35 mètres - Longueur d’onde 850nm
Technologie Thermal Management : LED AIGaInP High-Light en
montage de surface sur circuit imprimé dissipateur hybride-métal
Système haute dissipation à 4 surfaces pour un meilleur refroidissement.
Chaque LED fournit 0.25 W lumen (lm), soit 4 fois plus de luminosité qu’une
LED infrarouge longue distance standard.
Faisceau infrarouge composé de 8 LEDs infrarouge orientées pour assurer
une vision optimale et régulière sur un angle pouvant atteindre 80°
Photo-senseur de passage mode IR à 10 Lux avec contrôle de retard afin
d’éviter les basculements intempestifs au crépuscule et au levée du jour.
Consommation Modèles analogiques :
1.2 Watts (12 Volts / 100 mA) / 3.4 Watts (12 Volts / 280 mA) en mode IR
Alimentation 12 Volts DC par connecteur Jack
Interfaces
Réseau
(modèle IP)
Modèles numériques IP:
4.2 Watts (12 Volts / 350 mA) / 6.4 Watts (12 Volts / 530 mA) en mode IR
Alimentation 12 Volts DC (connect. jack) ou via le câble Ethernet (PoE).
Protection
Vitre polycarbonate renforcé pour la protection de l’optique
Passage de câble interne depuis la caméra et jusqu’au mur.
Conforme aux spécifications du standard IP67
Bloc d’alimentation Secteur 220 Volts / 12 Volts - 1 Amp mini. (En option)
Port BNC vidéo composite 75 Ohms - 1.0 Vp-p
Connecteur Jack femelle pour alimentation 12 Volts DC - 1 Amp.
1 port Ethernet 10/100 Mbps - IEEE802.3af (PoE)
Connecteur RJ-45 femelle monté sur câble.
Conformité aux standards 10BaseT et 100BaseTX auto-,négociation
TCP/IP, HTTP, SMTP, FTP, NTP, DNS, DHCP, RTSP, PPPoE,
3GPP, Samba, Unicasts et Multicasts.
Encod. Vidéo H.264/AVC / MPEG4-SP / MJPEG simultanés
3 résolutions 4CIF, CIF, QCIF - Maxi 720x480 pixels
Encodage Audio G.711/G.726 (RTSP) / AMR (3GPP)
V C A R - A C 3 5 3 0 H Q / I P
Interface logiciel / Accès Web / 3G et GPRS
Emulation Axis
Paramètres réseau
LacaméraVCAR-AC3530HQIP estidentifiée parleslogicielsd’enregistrement
vidéo comme un serveur vidéo de Axis® modèle 241SA (mode MJPEG/
MPEG-4) ou Axis modèle Q7401 (mode MJPEG/MPEG-4/H.264).
l’adresse IP par défaut : 192.168.0.100
nom d’utilisateur : admin
aucun mot de passe
Assurez-vous que votre ordinateur est dans la même plage d’adresse
192.168.0.xxx (xxx valeur de 1 à 254 sauf 100 déjà occupé par la caméra).
Exécutez ensuite le navigateur Microsoft Internet Explorer ™ 6.0 ou une
version ultérieure.
La caméra s’adapte automatiquement à votre réseau local.
Une fois mise sous tension et connectée à votre réseau local, elle recherche
automatiquement un serveur DHCP afin qu’il lui attribue une adresse IP valide
au sein de votre réseau.
Après 2 minutes et si aucun serveur DHCP n’est disponible, elle prend alors
Accès Web
Tapez l’adresse dans la zone URL :
Interface Web
La caméra affiche alors sa page d’accueil.
Configuration
Pour accéder aux paramètres de configuration, cliquez sur
Le nom d’utilisateur et le mot de passe vous sont demandés.
Entrez «admin» (en minuscules et sans guillemets) dans le nom d’utilisateur
ne spécifiez aucun mot de passe, cliquez seulement sur OK.
La page des menus de configuration s’affiche.
Veuillez vous reporter au manuel contenu sur le CD-ROM pour la modification
des paramètres de configuration.
Accès CGI et 3GPP
Si votre téléphone portable est conforme à la norme 3GPP et figure dans
la liste d’équipements testés (voir dans la brochue de la caméra),
vous pouvez accéder directement aux images à l’aide de l’URL suivante :
rtsp://<adresse_IP_Camera>/media/media.amp
[?<paramètre>=<valeur>[&<paramètre>=<valeur>...]]
Les paramètres peuvent prendre les valeurs suivantes :
videocodec = h264, mpeg4 ou jpeg
resolution
= 768x576,4CIF, 704x576,704x480,
CIF,384x288, 352x288, QCIF ou192x144
audio
= 0 ou 1 (1 par défaut - Audio actif)
Pour de plus amples informations, veuillez vous reporter
au manuel du kit de développement SDK Tri-codec.
Les marques déposées sont la propriété de leurs dépositaires respectifs. Toutes les spécifications et caractéristiques sont définis sous réserve et peuvent être modifiées sans préavis - Photos non contractuelles
V C A R - A C 3 5 3 0 H Q / I P
Connexions
Le câble d’interface qui s’intègre dans le pied orientable de fixation murale est richement
équipé. Il est composé de plusieurs connecteurs :
Un connecteur BNC pour une liaison analogique.
Un connecteur d’alimentation DC Jack :
-
+
Le modèle VCAR-AC3530HQIP (Modèle Ethernet) est équipé en plus :
D’un connecteur RJ-45 à une liaison Ethernet avec alimentation pa le câble (Power-over-Ethernet)
Dans le cas d’une alimentation par le port Ethernet, le connecteur DC jack d’alimentation n’est
pas utilisé. Les liaisons vidéo analogique et Ethernet fonctionne simultanément. Vous poouvez
connecter un moniteur vidéo directement à la caméra et utiliser simultanément un ordinateur pour
visualiser et/ou enregistrer les images via la liaison Ethernet.
D’un connecteur Audio IN pour la liaison vers un microphone externe
D’un connecteur Audio OUT pour le branchement sur des hauts parleurs.
Vous pouvez ainsi diffuser un message, un son ou votre voix en mode half- ou full-duplex.
D’un connecteur de contacts I/O - et pilotage RS-485 pour motorisation.
1
Marron / blanc
+12V DC
4
Orange / Blanc
Sortie OUT
2
Vert / blanc
Entrée IN
5
Violet / Blanc
RS-485 - D+
3
Bleu / blanc
GND
6
Noir / Blanc
RS-485 - D-
D’un bouton RESET monté sur câble et qui permet de réinitialiser les paramètres
de la caméra à leurs valeurs par défaut.
1
6
