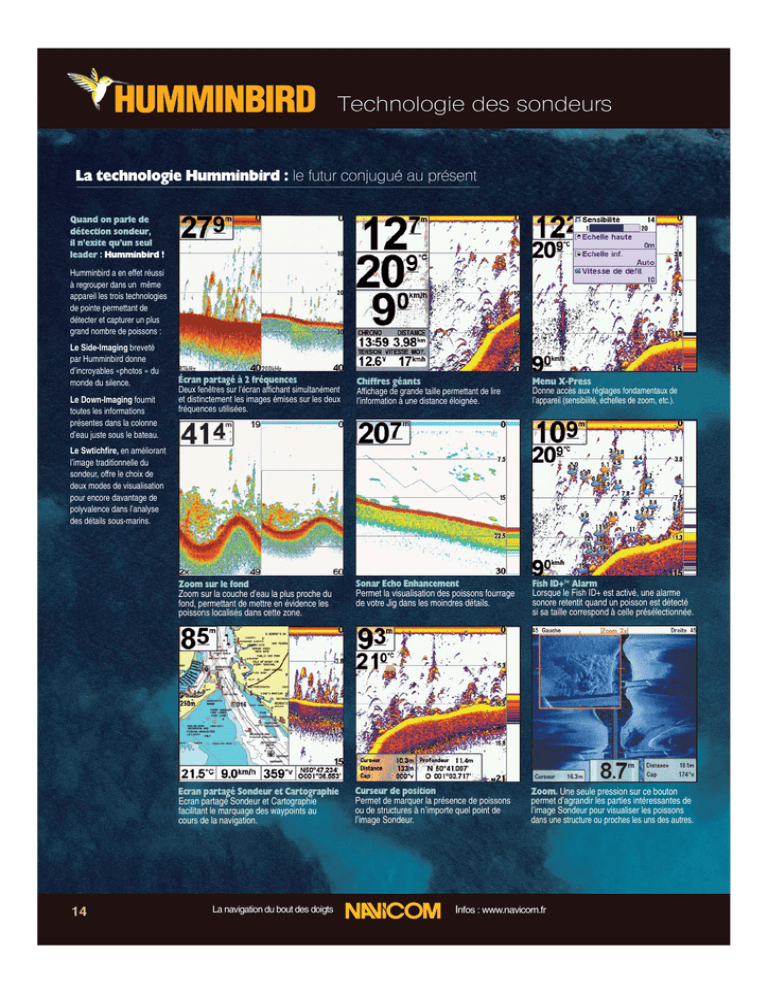

Technologie des sondeurs

Technologie des sondeurs
La technologie Humminbird : le futur conjugué au présent
Quand on parle de
détection sondeur,
il n’exite qu’un seul
leader : Humminbird !
Humminbird a en effet réussi
à regrouper dans un même
appareil les trois technologies
de pointe permettant de
détecter et capturer un plus
grand nombre de poissons :
Le Side-Imaging breveté
par Humminbird donne
d’incroyables «photos » du
monde du silence.
Le Down-Imaging fournit
toutes les informations
présentes dans la colonne
d’eau juste sous le bateau.
Écran partagé à 2 fréquences
Chiffres géants
Menu X-Press
Deux fenêtres sur l’écran affichant simultanément
et distinctement les images émises sur les deux
fréquences utilisées.
Affichage de grande taille permettant de lire
l’information à une distance éloignée.
Donne accès aux réglages fondamentaux de
l’appareil (sensibilité, échelles de zoom, etc.).
Zoom sur le fond
Zoom sur la couche d’eau la plus proche du
fond, permettant de mettre en évidence les
poissons localisés dans cette zone.
Sonar Echo Enhancement
Permet la visualisation des poissons fourrage
de votre Jig dans les moindres détails.
Fish ID+™ Alarm
Lorsque le Fish ID+ est activé, une alarme
sonore retentit quand un poisson est détecté
si sa taille correspond à celle présélectionnée.
Ecran partagé Sondeur et Cartographie
Ecran partagé Sondeur et Cartographie
facilitant le marquage des waypoints au
cours de la navigation.
Curseur de position
Permet de marquer la présence de poissons
ou de structures à n’importe quel point de
l’image Sondeur.
Zoom. Une seule pression sur ce bouton
permet d’agrandir les parties intéressantes de
l’image Sondeur pour visualiser les poissons
dans une structure ou proches les uns des autres.
Le Swtichfire, en améliorant
l’image traditionnelle du
sondeur, offre le choix de
deux modes de visualisation
pour encore davantage de
polyvalence dans l’analyse
des détails sous-marins.
14
La navigation du bout des doigts
Infos : www.navicom.fr
Technologie des sondeurs HUMMINBIRD
Tournée vers le fond et vers l’avenir
Les sondes classiques Humminbird : en direct du fond de la mer
1
La sonde à simple faisceau 200 kHz
Champ de détection
du faisceau étroit
La sonde de 200 kHz à faisceau
étroit de 20° couvre une zone peu
étendue, mais permet en revanche
d’améliorer considérablement la
définition du fond.
En effet, les échos reçus proviennent
d’une zone de surface restreinte, alors
qu’à l’inverse, un faisceau large couvre
une zone plus étendue, mais fournit
moins de détails.
200 kHz
20°
Visualisation du
faisceau étroit à l’écran
2 La sonde DualBeam 200 et 83 kHz
Sonde qui associe la couverture d’un faisceau large (83 kHz et 60°) et la précision d’un faisceau étroit
(200 kHz et 20°). Avec cet ensemble, la couverture du fond s’étend sur une largeur égale à la profondeur.
200 kHz
83 kHz
20°
Visualisation du
faisceau large à l’écran
60°
Visualisation des
faisceaux DualBeam à l’écran
La sonde QuadraBeam 200 et 83 kHz + 2 fois 455 kHz
Sonde à couverture large qui émet deux faisceaux concentriques verticaux et deux faisceaux latéraux. Avantage : visualisation du
poisson et de la structure directement sous le bateau, et également sur les côtés, là ou les sondeurs classiques ne peuvent voir.
● Le faisceau central étroit de 200 kHz et 20° indique le
fond et les poissons jusqu’à une profondeur d’environ 180 m.
● Les faisceaux latéraux
de 455 kHz et 35° permettent
la détection latérale de la
structure, du fond et des
poissons jusqu’à une profondeur de 50 m environ .
● La couverture sur le fond est
égale à deux fois la profondeur.
● La couverture sous-marine
totale s’étend sur 90°.
Champ de détection
QuadraBeam
455 kHz
200 kHz
83 kHz
455 kHz
45°
20°
45°
60°
Visualisation des
faisceaux QuadraBeam
en écran partagé
Informations : www.humminbird.com
4
83 et 200 kHz,
faisceaux 60° et 20°
fréquence 83 kHz,
faisceau 60°
● Le faisceau central de 200 kHz et 20° indique
le poisson et le fond : en effet, les faisceaux étroits
de 200 kHz fournissent davantage de détails que les
faisceaux larges de 83 kHz.
● Le faisceau large de
83 kHz et 60° n’indique que
des icônes de poissons.
● Les échos provenant
des deux faisceaux peuvent
être visualisés simultanément
ou individuellement.
● La couverture sur le fond
est d’un diamètre égal à la
profondeur.
Champ de détection
DualBeam
Champ de détection
du faisceau large
Champ de balayage des faisceaux valable pour tous modèles de sondeurs
profondeur
1m
2m
3m
4m
5m
10 m
La navigation du bout des doigts
faisceau faisceau faisceau
de 20°
de 60°
de 90°
0,40 m
1m
2m
0,90 m
2m
4m
1,30 m
3m
6m
1,70 m
4m
8m
2,10 m
5m
10 m
4,30 m
10 m
20 m
profondeur
20 m
40 m
60 m
80 m
100 m
200 m
faisceau faisceau faisceau
de 20°
de 60°
de 90°
8,50 m
20 m
40 m
17,00 m
40 m
80 m
25,50 m
60 m
120 m
34,00 m
80 m
160 m
42,50 m 100 m
200 m
85,00 m
Infos : www.navicom.fr
15
Innovations technologiques
Innovations Humminbird
Gestion des waypoints, routes et traces
Interconnexion Ethernet Nouveauté
2011
disponible sur les 700, 800, 900 et 1100 ancienne et nouvelle génération
compatible avec les appareils série 700 HD, séries 800c, 900c et 1100c
Le nouveau système
de management des
waypoints, des routes
et des traces apporte
un confort sans pareil
pour éditer, modifier
et renommer les WP
avec facilité.
GPS
sondeur 700 HD
réseau
Ethernet
● Edition rapide et intuitive du nom du waypoint.
sonde du 1100c
● Classement par ordre alphabétique des plus récents waypoints.
● Classement des waypoints selon différentes caractéristiques,
combiné 1100c
sonde du 700 HD
comme les espèces de poissons, le lieu, la date ou la structure.
Réseau Ethernet haute vitesse Humminbird
● Nombreuses et intuitives icônes pour illustrer les waypoints.
Il est désormais possible d’obtenir les nouvelles fonctionnalités des
appareils Humminbird en consultant le site www.humminbird.com
Le nouveau réseau haute vitesse Ethernet vous permet d’interconnecter les données
des sondeurs ou combinés avec la plus grande facilité à bord de votre embarcation.
Reliés entre eux, les appareils dotés de cette fonctionnalité peuvent échanger les
informations (sonar 2D, Side-Imaging, Down-Imaging, etc.), utiliser toutes les sondes
et capteurs connectés au réseau, ou afficher les positions GPS et les waypoints.
Finies les installations compliquées ou coûteuses. Avec l’aide d’un simple câble
réseau, transformez votre bateau en vrai centre de commande et renvoyez les
informations importantes depuis n’importe quel appareil compatible Ethernet.
Décidément, trouver le poisson n’aura jamais été aussi facile !
Logiciels Humminbird
Utilisation des sondes Airmar Nouveauté
Mises à jour via Internet
Spécificité Humminbird
compatibles avec les appareils séries 800c, 900c et 1100c
2011
Airmar P164
Airmar P319
● HumViewer
Pour relire les enregistrements
Side Imaging, Down Imaging et
2D sur un ordinateur PC.
● HumminbirdPC
Pour gérer les mises à jour,
sauvegarder et personnaliser
les waypoints avec un PC.
Airmar P66
Airmar SS-270W
En particulier les sondes grande profondeur et haute vitesse
Les sondes Airmar sont mondialement réputées auprès des pêcheurs pour leur
performances exceptionnelles. Toute la gamme des sondes génériques Airmar est
désormais compatible avec les séries 800, 900 et 1100 Humminbird, en particulier
les sondes spéciales grande profondeur et haute vitesse.
Capables d’opérer une détection optimale dans de telles conditions, ces sondes
constituent l’élément indispensable pour tous les fanas de jig, downrigger, pêche
au thon, marlin et autres pélagiques. Elles se révèlent aussi idéales pour la traque
du bar et prospecter rapidement en début de saison.
Quand le numéro 1 de l’électronique marine s’associe au meilleur fabricant de sondes,
le résultat est au delà de nos rêves les plus fous !
16
La navigation du bout des doigts
Infos : www.navicom.fr
Nouvelles fonctions des sondeurs et combinés HUMMINBIRD
Quand simplicité rime avec efficacité
Le choix des armes :
SwitchFire, Side-Imaging ou Down-Imaging ?
Down-Imaging
SwitchFire
Side-Imaging
Technologie SwitchFire
Max Mode et ses avantages :
●
●
●
Incroyable précision sur les détails des structures et des poissons.
Performances inégalées pour le suivi de son leurre.
En jigging ou en verticale, vous ne perdrez plus votre leurre des yeux.
Lire l’écran SwitchFire
Fish ID+™
La fonction Fish ID+ interprète les échos en
utilisant les méthodes de calcul les plus avancées
pour afficher le cas échéant le symbole poisson et
sa profondeur en complément du retour d’écho.
Trois icones sont utilisées pour traduire l’intensité de
l’écho en relation directe avec la taille du poisson.
Structure du fond
Des échos intenses
décollés du fond traduisent la présence d’une
structure synonyme de
cache à poissons.
Dans le cas présent,
il s’agit d’un arbre posé
sur le fond.
Clear Mode et ses avantages :
●
●
●
●
Performances optimisées en eau peu profonde en éliminant les
bruits de surface. D’où une meilleure compréhension de l’image.
Un écran clair pour une lecture facile sans interférence causée
par les particules en suspension.
Excellente lisibilité en eaux troubles et agitées.
Force des retours d’écho adaptée en fonction de la profondeur.
La navigation du bout des doigts
Gauche de l’écran :
détections passées
200 kHz faisceau étroit
Bruits de surface
83 kHz faisceau large
Retour
intense
Poissons fourrages
La boule multicolore
traduit la présence
d’un banc de poissons fourrages de
petite taille plus ou
moins concentré.
Droite de l’écran :
détections actuelles
Arche de poisson
La présence de
poisson immobile
est traduite par une
arche à l’écran.
Sa profondeur
exacte est le point
le plus haut de
l’arche. Selon la
vitesse du bateau,
la taille de l’arche
sera plus ou moins
importante.
Nature du fond
Un fond dur (couche
de sédiment compact
ou sol rocheux) sera
transcrit à l’écran sous
la forme d’une ligne
fine peu épaisse.
Un fond mou (boue ou
sable) apparaitra sous
la forme d’une couche
plus épaisse.
Second retour d’écho
Dans certain cas, un second fond peut
apparaitre sur l’écran du sondeur.
Cela se produit lorsque l’onde émise par
le sondeur parcourt deux fois le trajet
surface-fond. Plus particulièrement dans
le cadre de fond dur, rarement, voire
jamais, dans le cadre de fond mou.
Retour
faible
Fenêtre RTS
Fenêtre qui indique ce qui se
passe à l’instant T sous le bateau.
Avec un taux de rafraichissement
de l’information de 40 fois par
seconde, la fenêtre RTS traduit
l’activité en cours dans le cône de
détection des mouvements de
poissons à l’activité de votre jigg.
Infos : www.navicom.fr
Spectre de couleur
Grace à la palette de
couleur affichée à
droite de l’écran, il est
facile de savoir si le
retour d’écho est fort
ou faible. Des retours
d’échos intenses
traduisent la présence
de gros poissons ou
d’un fond dur.
17
Informations : www.humminbird.com
Le système exclusif Humminbird SwitchFire vous permet de choisir
comment le retour des échos est affiché. Vous avez dorénavant le
pouvoir d’adapter votre appareil en fonction des conditions de pêche.
